光时域反射技术
PPT4-29光时域反射仪的使用
上查出故障位置。
3.光时域反射仪的技术指标
后向散射单程 动态范围：
是 OTDR 的重要指标， 反映了 OTDR 的测长能 力。脉冲宽度越宽，动 态范围越大。
02 01
光时域反射仪
光输出中心波长：
在不同的波长点光纤 的损耗值不同。
03
测损耗准确度：
表 明 OTDR 测 量损耗的误差。
主要指标 05 04
故障点/事件点定位、显示损耗分布曲线
等。
2.光时域反射仪的工作原理
OTDR工作原理：
在激光二极管上加入脉冲驱动调制，经过光定
向耦合器送往测量对象 从被测光纤返回的后向散射光，又经过光定向 耦合器，其中一部分反射光进入O/E检测器 检测器经放大处理等，在显示器的时间坐标上 形成连续的信号 比较发射脉冲和返回脉冲位置和光脉冲的大小 ，即可测量光纤损耗和故障点位置。
《广电网络工程综合实训》 课程
光时域反射仪的使用
目 录
01 02 03 04
光时域反射仪的功能 光时域反射仪的工作原理 光时域反射仪的技术指标 光时域反射仪的使用方法
1.光时域反射仪的功能
光时域反射仪简称OTDR。是光纤通信 系统中用于光纤光缆施工、维护测试及
抢修的必不可少的测试仪器。
它可以用来测量光纤长度、传输损耗、
4.光时域反射仪的使用方法
4.3.查看信息窗
信息窗包含：测量参数信息， 分析参数信息，事件信息， A/B标尺；
按切换键循环显示
4.光时域反射仪的使用方法
4.4.曲线操作
内容包括：曲线横向展宽、ห้องสมุดไป่ตู้小、纵
向放大、缩小、改变门限再分析、保
存曲线、查阅曲线或存贮曲线等。
OTDR(光时域反射仪)使用方法及图解
四、外部因素引起的可能曲线变化
这里的外部因素指施加于光缆并传递至光纤的张力及侧向受力，还有温度的变化。这些都会造成曲线弓形弯曲
。外部因素引起的弓形弯曲在外力作用下使曲线斜率改变。如图所示，外力作用前曲线斜率恒定，在外力作用下
四、曲线分析--光纤衰减的测试
第一个菲涅尔反射峰后沿
第二个菲涅尔反射峰前沿
DB/DIV
尾纤
dB
A
m
B
方法：将光标A置于第一个菲涅尔反
射峰后沿，曲线平滑的起点，将光标B置 于第二个菲涅尔反射峰前沿，光标A与光 标B间显示衰减系数就是光纤A、B间衰减 系数，但非整根光纤的衰系数。
M/DIV
A
B-A:144.8m 0.87dB
箭头（F1/F2键旁边）使所需功能或参
访问主菜单
数可见。
3.要访问和修改屏幕参数
移动、选择项
(1)使用箭头选择屏幕项目
目并更改参数
(2)按Enter键
4. 要用屏幕输入文本或数字
(1)使用左/右功能箭头（F1/F2键
活得当前功能 旁边）在文本中移动光标。
的帮助信息
(2)在使用上/下和左/右箭头选择
字符，然后按Enter添加。
方法：将光标定于曲线的转折处如图位置，然后选 择测接头损耗功能键，便可测得接头损耗。
）
四、曲线分析--盲区（衰减盲区和事件盲区）
盲区：决定OTDR所能测到最短距离和最接近距离，是由于活接头的反射引起OTDR接收机饱和
所至，盲区通常发生在OTDR面板前的活接头反射，但也可以在光纤的其它地方发生，一般OTDR
(3)按确定（F1/F2键）接受该元
素并隐藏键盘
目录
contents
光时域反射仪的工作原理和紧要用途 光时域反射仪工作原理
光时域反射仪的工作原理和紧要用途光时域反射仪工作原理光时域反射仪（英是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。
它依据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来取得衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。
紧要用途紧要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点精准定位。
广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修、光纤光缆的研制与生产测试等。
工作原理光时域反射仪的工作原理就仿佛于一个雷达。
它先对光纤发出一个信号，然后察看从某一点上返回来的是什么信息。
这个过程会重复地进行，然后将这些结果进行平均并以轨迹的形式来显示，这个轨迹就描绘了在整段光纤内信号的强弱。
光时域反射仪的基本原理是利用分析光纤中后向散射光或前向散射光的方法测量因散射、吸取等原因产生的光纤传输损耗和各种结构缺陷引起的结构性损耗，当光纤某一点受温度或应力作用时，该点的散射特性将发生变化，因此通过显示损耗与光纤长度的对应关系来检测外界信号分布于传感光纤上的扰动信息。
OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。
当光脉冲在光纤内传输时，会由于光纤本身的性质，连接器，接合点，弯曲或其它仿佛的事件而产生散射，反射。
其中一部分的散射和反射就会返回到OTDR中。
返回的有用信息由OTDR的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断。
从发射信号到返回信号所用的时间，再确定光在玻璃物质中的速度，就可以计算出距离。
以下的公式就说明白OTDR是如何测量距离的。
d=（ct）/2（IOR）在这个公式里，c是光在真空中的速度，而t是信号发射后到接收到信号（双程）的总时间（两值相乘除以2后就是单程的距离）。
由于光在玻璃中要比在真空中的速度慢，所以为了地测量距离，被测的光纤必需要指明折射IOR。
光时域反射仪(OTDR)的基础知识
光纤通信作为承载着很大信息量的传输网络，具有一定的风险和不稳定性，为的工具或者是仪器。
为适应光纤通信中对光纤诊断的要求，产生了以背向瑞利简称OTDR）。
OTDR光时域反射技术OTDR 技术可以检测光纤的链路损耗及健康状况，因为其具有测试整条光纤链路不同位置损耗的能力，从而可以根据OTDR 所测得的不同位置处的损耗进行光缆健康状况的评估。
根据脉冲光在光纤内产生的背向瑞利散射光强，可以在光纤的单端实现光纤沿线衰减的测量；根据散射光到达时刻距脉冲光发射时刻的时问差，可以对光纤各衰减点进行空间定位。
单端、无破损的光纤衰减测量和“光学雷达”效应这两个特征，使OTDR 技术不仅很快取代了常规方法，而且在现场光纤故障点诊断和定位的应用中显示了独特的优越性能。
研究学者通过对OTDR的测量技术进行不断改进和完善，使其测量的动态范围、空间分辨率、信噪比以及自动保护、自动识别和测量等性能得到很大的改进。
OTDR 系统可以在很大程度上解决光纤通信运营健康状况问题。
OTDR 工作原理OTDR 利用光脉冲在光纤中传输时产生的背向散射现象，将大功率的窄脉冲光注入待测光纤，然后在同一端检测沿光纤轴向返回的散射光功率，如下图所示。
入射光脉冲在线路中传输时会在沿途产生瑞利散射光和菲尼尔反射光，大部分瑞利散射光将折射入包层后衰减，其中与光脉冲传播方向相反的背向瑞利散射光会沿着光纤传输到线路的进光端口。
瑞利散射光的波长与入射光的波长相同，其光功率与散射点的入射光功率成正比。
测量沿光纤轴向返回的背向瑞利散射光功率可获得沿光纤传输损耗的信息，从而测得光纤的衰减。
光时域反射仪(OTDR)光时域反射仪(OTDR)是检测光缆完整性的重要工具，可用于测量光缆长度、测量传输性能和连接衰减，并检测光缆链路的故障位置。
那光时域反射仪(OTDR)的工作原理是什么？光时域反射仪(OTDR)的使用方法及使用注意事项又有哪些？光时域反射仪(OTDR)的工作原理光时域反射仪(OTDR)在测试光缆的过程中，仪器从光缆的一端注入较高功率的激光或光脉冲，并通过同一侧接收反射信号。
光时域反射计工作原理

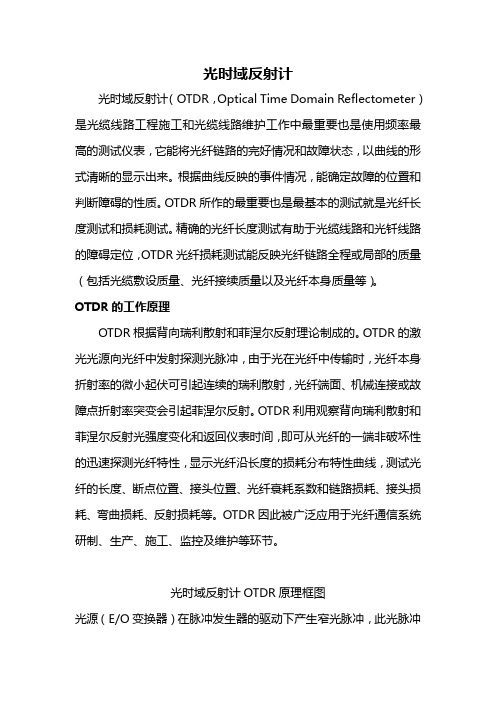

光时域反射计
光时域反射计（OTDR，Optical Time Domain Reflectometer）是光缆线路工程施工和光缆线路维护工作中最重要也是使用频率最高的测试仪表，它能将光纤链路的完好情况和故障状态，以曲线的形式清晰的显示出来。
根据曲线反映的事件情况，能确定故障的位置和判断障碍的性质。
OTDR所作的最重要也是最基本的测试就是光纤长度测试和损耗测试。
精确的光纤长度测试有助于光缆线路和光钎线路的障碍定位，OTDR光纤损耗测试能反映光纤链路全程或局部的质量（包括光缆敷设质量、光纤接续质量以及光纤本身质量等）。
OTDR的工作原理
OTDR根据背向瑞利散射和菲涅尔反射理论制成的。
OTDR的激光光源向光纤中发射探测光脉冲，由于光在光纤中传输时，光纤本身折射率的微小起伏可引起连续的瑞利散射，光纤端面、机械连接或故障点折射率突变会引起菲涅尔反射。
OTDR利用观察背向瑞利散射和菲涅尔反射光强度变化和返回仪表时间，即可从光纤的一端非破坏性的迅速探测光纤特性，显示光纤沿长度的损耗分布特性曲线，测试光纤的长度、断点位置、接头位置、光纤衰耗系数和链路损耗、接头损耗、弯曲损耗、反射损耗等。
OTDR因此被广泛应用于光纤通信系统研制、生产、施工、监控及维护等环节。
光时域反射计OTDR原理框图
光源（E/O变换器）在脉冲发生器的驱动下产生窄光脉冲，此光脉冲
经定向耦合器入射在被测光纤；在光纤中传播的光脉冲会因瑞利散射和菲涅尔反射产生反射光，该反射光再经定向耦合器后由光检测器（O/E变换器）收集，并转换成电信号；最后对该微弱的电信号进行放大，并通过对多次反射信号进行平均化处理以改善信噪比后，由显示器显示出来测试波形和结果。
光时域反射仪基础知识
光时域反射仪基础知识1.光时域反射仪的工作原理光时域反射计（OTDR）是通过被测光纤中产生的背向瑞利散射信号来工作的,测试的项目是光纤的长度，光纤衰耗，光纤故障点和光纤的接头损耗,是检测光纤性能和故障的必备仪器由于光纤自身的缺陷和掺杂成份的均匀性,使之它们在光子的作用下产生散射,如果光纤中(或接头时)有几何缺陷或断裂面,将产生菲涅尔反射,反射强弱与通过该点的光功率成正比,也反映了光纤各点的衰耗大小,因散射是向四面八方发射的,反射光也将形成比较大的反射角,散射和反射光就是极少部份,它也能进入光纤的孔径角而反向传到输入端,假如光纤中断,即会从该点以后的背向散射光功率降到零。
根据反向传输回来的散射光的情况来断定光纤的断点位置和光纤长度。
这就是时域反射计的基本工作原理。
2.2.功能：A、光纤长度光纤线路衰耗分布查找故障点（断点）光纤的接头损耗、回损3.动态范围光时域反射仪一般可以根据测量距离的长短可以分为以下动态范围：30/29dB、35/34dB、40/39dB、45/43dB、50dB（比较少）根据线路的一般损耗可以简单的认为测量的线路距离分别约为60KM、90KM、120KM、150KM、180KM （估计值）关于测试距离的计算公式：动态范围—10 dB）/0.22=测试距离1550nm波长的光在光纤中传输的距离比1310nm的光传输的远。
常见波长：单模（SM）：1310nm、1550nm多模（MM）：850nm、1300nm4.品牌日本横河AQ7275、美国安捷仑HP E6000C、日本安立MT9083、MT9082A9 A6德国JDSU MTS6000（安科特纳）、美国网泰（NETTEST）CMA4000、美国罗意斯（NOYES）、信维、国产；5、相关名词折射率：是物质的本身特性，光纤本身根据每种光纤的不同折射率也不同，可以大概取平均值1.46700;和距离有直接关系.脉宽: 回损: 盲区:OTDR培训大纲1、工作原理OTDR的研制是根据光学原理和以及瑞利散射和菲涅尔反射来做的，瑞利散射是由于光纤本身属性形成的，菲涅尔反射是由于机械连接和断裂形成的，OTDR本身的光源发出一定强度和波长的光信号，在瑞利散射和菲涅尔反射的影响下，光返回OTDR本身，经过光电转换器和噪声放大器和图象处理等元器件使图象、列表在屏幕上显示出来。
光纤时域反射实验报告(3篇)
第1篇一、实验目的1. 了解光时域反射仪（OTDR）的工作原理和操作方法。
2. 掌握使用OTDR测量光纤长度和损耗系数的方法。
3. 学会利用OTDR进行光纤故障点的监测和定位。
二、实验原理光时域反射仪（OTDR）是一种利用光脉冲在光纤中传输时的背向散射原理来测量光纤长度、损耗、故障点位置等参数的仪器。
当光脉冲在光纤中传输时，由于光纤本身的性质、连接器、接合点、弯曲或其他事件，会产生散射和反射。
其中一部分散射和反射的光会返回到发射端，OTDR通过测量这些返回光信号的强度和时间，计算出光纤的长度、损耗和故障点位置。
三、实验器材1. 光时域反射仪（OTDR）2. 光纤3. 光纤连接器4. 光纤测试台5. 光纤衰减器6. 计时器四、实验步骤1. 连接光纤将光纤连接到OTDR的输入端，确保连接牢固。
2. 设置OTDR参数根据实验要求设置OTDR的参数，如起始长度、终止长度、脉冲宽度、动态范围等。
3. 进行测量开启OTDR，开始测量。
OTDR会自动发射光脉冲，并记录返回信号的强度和时间。
4. 分析测量结果根据OTDR的测量结果，分析光纤的长度、损耗和故障点位置。
5. 故障点定位通过比较测量结果与标准值，确定故障点位置。
五、实验结果与分析1. 光纤长度测量根据OTDR的测量结果，光纤长度为1000米，与实际长度基本一致。
2. 光纤损耗系数测量根据OTDR的测量结果，光纤损耗系数为0.2dB/km，与理论值相符。
3. 光纤故障点监测通过比较测量结果与标准值，发现光纤在500米处存在故障点。
六、实验总结1. 光时域反射仪（OTDR）是一种有效的光纤测试仪器，可以测量光纤长度、损耗、故障点位置等参数。
2. 在进行光纤测试时，需要根据实验要求设置OTDR的参数，并确保连接牢固。
3. 通过分析OTDR的测量结果，可以了解光纤的性能和故障情况。
七、实验展望1. 研究OTDR在不同类型光纤测试中的应用。
2. 探索OTDR与其他光纤测试技术的结合，提高测试精度和效率。
光时域反射计的原理
光时域反射计的原理光时域反射计是一种用于测量光纤长度和位置的仪器。
它通过利用反射光部分的时间延迟，计算出光纤末端位置或者其他地方发生的事件的位置。
本文将详细介绍光时域反射计的原理。
光时域反射计的构成光时域反射计由两部分组成：发射器和接收器。
发射器用于产生单一、高功率、短脉冲的激光，而接收器用于捕捉并测量由测试光纤反射回来的信号。
此外，光时域反射计还包括控制器和计算机，用于生成控制信号和处理复杂的数据。
光时域反射计的工作原理当激光从发射器中发出时，它会经过一系列准确校准的光学元件，如脉冲压缩器和激光波导。
这些元件共同作用，确保激光的脉冲宽度尽可能短，并且能够被测试光纤反射回来。
这种短脉冲宽度就决定了精度和测量分辨率。
一旦激光波长和脉冲宽度固定，这个决定测量性能的最重要的参数就是探头的时间响应。
探头的时间响应越快，就越容易识别从测量光纤反射回来的光信号。
时间响应主要是看接收器的光电探测器的速度。
测试光纤的长度和位置可以通过分析反射信号的时间延迟比较来计算。
当激光脉冲发射到测试光纤的一端时，它会在光纤中传播，在镜子或其他表面处反射回来并在光纤中传播回发射器。
当反射信号回到发射器后，接收器会捕获这个信号，并记录下来。
如果发射到光纤末端的信号被反射处反射回来，那么在信号往返过程中的时间延迟就是两倍的光纤长度。
如果信号反射回来的位置在光纤的某个中间部位，则时间延迟将会少于测试光纤的全长。
通过比较时间延迟，可以方便地计算出这些长度和位置。
光时域反射计的应用光时域反射计广泛应用于光纤通信、测量和监测领域。
它可以用来确定光纤长度、损耗和具有高度精度的位置。
例如，它可以用于检查光纤耦合器连接是否稳定，识别光栅和石英位移计的位置，以及探测光纤中的损坏和断裂。
除此之外，光时域反射计还可以用于医疗成像，如用于扫描声音波可以造成的变形，并诊断眼睛和角膜等病症。
结论光时域反射计是一种使用单一、高功率、短脉冲激光和高速光电探测器捕获反射信号实现测量的仪器。
光时域反射计知识
光时域反射计知识一、概述（一）用途光时域反射计（简称OTDR）主要用于测量光纤光缆的长度、连接损耗、平均损耗、链路损耗及对光缆链路中的事件点准确分析和定位，广泛应用于光纤通信系统中的工程施工、验收及维护测试、光纤光缆的研制与生产检测等，还可以应用于光纤传感领域的测试及大中院校的教学实验及演示。
（二）分类与特点●按结构类型分类的特点OTDR按照结构类型可以分为台式、便携式、手持式、掌上型、卡式及模块化等类型产品。
台式和便携式OTDR体积较大、重量较重，携带不方便，一般适用于实验室，早期产品中存在，目前已不再生产。
手持式和掌上型OTDR体积小、重量轻、便于携带，是目前OTDR市场上的主力产品。
卡式及模块化OTDR不能独立作为测试仪器，必须借助PC机平台，通过在PC 机上运行相应的应用软件，并通过PC机内部的总线接口或外部接口与卡式或模块化OTDR通信，最终实现OTDR测试功能，该类OTDR一般适用于用户进行二次开发，主要应用于光缆监控系统中。
●按所测光纤类型分类的特点按照所测试的光纤类型也可以分为单模OTDR、多模OTDR及单多模一体化OTDR。
顾名思义，单模OTDR适用于对单模光纤的测试，多模OTDR适用于对多模电气的测试，而单多模一体化OTDR既能测试单模光纤，又能测试多模光纤，不过，这种一体化OTDR具有两两个OTDR测试口，一个为单模测试口，另一个为多模测试口。
●按提供测试波长数量分类的特点按照能够提供的测试波长数量，OTDR可分为单波长、双波长、三波长及四波长等类型产品。
目前，根据测试需要，OTDR可以提供多种测试波长，如多模850nm、1300nm，单模1310nm、1383nm、1550nm、1490nm、1625nm或1650nm等，基于测试需要和成本的考虑，OTRD可以内置一个或多个测试波长。
（三）产品国内外现状国内研制和生产OTDR的厂家主要有：中国电子科技集团41所、天津德力等单位。
《光时域反射仪介绍》课件
仪器操作步骤
1
准备工作
连接仪器和电源，确保光纤连接良好。
仪器设置
2
选择适当的参数，如波长和测试Байду номын сангаас围。
3
数据采集与分析
开始测试并记录结果，使用分析软件进 行数据处理和报告生成。
应用领域
光纤通信
用于网络测试和故障排除， 保证通信质量和数据传输速 度。
光纤传感
通过探测反射信号，实现温 度、应力和振动等参数的测 量。
《光时域反射仪介绍》 PPT课件
本课件将介绍光时域反射仪的功能、用途、技术原理，以及操作步骤和应用 领域。同时也会探讨它的优势、发展趋势和前景。
仪器介绍
仪器功能和用途
全面检测光纤传输过程中的反射和衰减情况，用于故障定位和性能评估。
技术原理
基于光时域反射原理，通过光的散射和反射，分析光脉冲在光纤中传播的特性。
技术改进与创新
持续提升仪器性能和功能，满足日益复杂的光纤需 求。
市场需求增长
随着光纤通信和传感应用的扩大，对光时域反射仪 的需求将继续增加。
结论和总结
光时域反射仪是一项重要的光纤测试仪器，应用广泛且不断发展。它在光纤 领域的应用前景十分广阔。
光纤制造
用于光纤的质量检查和性能 评估，确保光纤产品符合标 准。
优势与特点
1 高分辨率和速度
能够检测微小的反射信号，提供高分辨率的测试结果，快速识别故障。
2 非破坏性测试
无需切断光纤，通过发送脉冲光进行测试，对光纤系统无损耗。
3 多样化应用
适用于不同类型的光纤和应用场景，提供灵活的测试方案。
发展趋势与前景
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光时域反射技术
光时域反射技术是一种非常重要的无损检测技术，在许多应用领域都有着广泛应用。
本文将会对光时域反射技术进行深入探讨，主要内容包括光时域反射技术的定义、原理、
应用以及发展趋势等方面。
一、光时域反射技术的定义
二、光时域反射技术的原理
光时域反射技术的原理是利用纤维中的反射信号，通过解析反射信号中的光强度和时
间信息，推断光纤的物理参数和结构情况。
光时域反射技术的核心元件是OTDR仪器，其包含一个光源和一个光检测器。
光源向光纤中发送脉冲光信号，同时光检测器接收到光信号
并记录下来。
当脉冲信号到达光纤中的不同位置时，会遇到不同的反射、散射和吸收，导
致信号强度和时间上的变化。
通过分析这些变化，可以知道光纤中的故障位置、长度和类
型等信息。
三、光时域反射技术的应用
光时域反射技术在光通信领域被广泛应用。
它能够定位光纤中的信号故障，预测线路
的可靠性和寿命。
该技术还能够检测光纤的连接、连接器和终端之间的损失，以确定是否
满足光连接的质量要求。
在石油和天然气输送领域，光时域反射技术也有着重要的应用。
石油和天然气管道需
要定期检测，以确保它们的安全和正常运行。
利用光时域反射技术可以检测管道中的裂缝、腐蚀以及其他损伤情况。
这些信息可以帮助工程师们及时地进行修补和维护，提高管道的
安全性和可用性。
四、光时域反射技术的发展趋势
随着光通信和光纤传输技术的迅速发展，光时域反射技术也在不断的改进和发展。
未来，光时域反射技术将会更加适用于大规模光纤连接和网络的故障诊断。
随着新材料、新
技术和新方法的应用，光时域反射技术的检测精度和速度也将得到进一步提高。
一些新的OTDR仪器还将增加更多的功能，例如可编程的复合包络分析器、高分辨率光谱分析仪等。
光时域反射技术是一种非常重要且有广泛应用的无损检测技术。
通过对其原理、应用
和发展趋势的深入探讨，我们可以更加深入地了解这个技术的优势和前景，为今后的研究
提供帮助。
五、光时域反射技术的发展历程
光时域反射技术自上世纪80年代初期问世以来，得到了快速发展。
最初，光时域反射技术主要应用于光通信领域中，用于检测光纤连接、光纤缆故障等情况。
但随着技术的不
断发展和完善，其应用领域也逐渐扩大。
该技术已经被广泛应用于石油和天然气输送等领
域中。
光时域反射技术的发展历程主要可以分为三个阶段：早期研究阶段、成熟发展阶段以
及新时期阶段。
早期研究阶段：70年代后期，世界各国开始了光纤通信技术的研究和开发。
80年代初期，美国出现了第一台OTDR仪器，其测量长度仅为5千米。
此后，欧洲各国和日本也开始了光时域反射技术的研究工作。
在这个阶段，光时域反射技术主要应用于光通信领域。
成熟发展阶段：90年代初期，光时域反射技术由于其高精度、高灵敏度和高速度的特点，开始在光通信、石油和天然气等领域逐渐得到应用。
此时，OTDR仪器的测量范围和精度都得到了提高，测量长度达到了100千米以上，分辨率达到了1米以下。
新时期阶段：21世纪初，光时域反射技术进入了新的发展时期。
新的OTDR仪器采用
了更加先进的光学元件，例如波分复用器和光栅分束器等，实现了更高的分辨率和更快的
测量速度。
一些新的OTDR仪器还增加了更多的功能，如可编程的复合包络分析器和高分辨率光谱分析仪等。
六、光时域反射技术的应用前景
随着科技的不断发展和纤维光学技术的进一步完善，光时域反射技术在未来将会有更
广阔的应用前景。
以下是几个方面的应用前景：
1.光纤通信领域：随着光纤通信的不断发展，光时域反射技术在光纤通信领域的应用
前景依然非常广阔。
未来，该技术将会成为光纤通信中故障检测、光纤中信号损失的分析
和传输线路的可靠性测试等方面的重要手段。
2. 油气输送领域：近年来，随着石油和天然气管道的不断建设和扩建，光时域反射
技术在油气输送领域的应用前景也非常广阔。
该技术可以检测管道中的各种故障和损失情况，从而保证管道运行的安全和可靠性。
3.智能交通领域：智能交通是目前发展非常迅速的领域之一。
光时域反射技术可以用
于智能交通中的光纤布线系统的优化设计和故障检测，从而提高交通运输的安全性和可靠性。
光时域反射技术是一种非常重要的无损检测技术，在很多领域都具有重要的应用价值。
未来，该技术将随着科技的发展得以完善和扩展，为各个领域的发展提供更加全面、准确
和可靠的技术支持。
七、光时域反射技术的发展挑战
光时域反射技术虽然在有着广泛的应用前景，但同时也面临着各种挑战。
以下是几个方面的主要问题和挑战：
1. 信噪比问题：由于光信号在传输过程中会受到各种干扰，所以检测到的信号可能存在较大的噪声。
这将严重影响光时域反射技术的分辨率和灵敏度。
2. 多路径干扰问题：在有些情况下，光信号会经过不同的光路到达检测器，这将导致反射信号与其他干扰信号混淆，从而降低检测精度和可靠性。
3. 检测范围问题：目前，光时域反射技术仍然存在着检测距离受限的问题。
在较长距离的光纤检测中，由于信号的损失和衰减，结果的精度和可靠性可能会受到影响。
为了解决这些问题和挑战，光时域反射技术的研究者们不断地尝试各种新的方法和技术手段。
一些新型的OTDR仪器采用了更加先进的光谱分析技术和数据处理技术，提高了检测精度和灵敏度。
新材料如光纤墨水的应用也使得光时域反射技术的可检测范围得到了拓展。
