玉米秸秆粉碎还田机的设计说明书
本科毕业设计（论文）通过答辩
I 摘 要
保护性耕作是国际农业技术发展的重要趋势，秸秆还田技术是机械化 保护性耕作中关键的一项技术。使用机械化秸秆还田技术可以有效地解决农忙期间争农时、争劳力的矛盾，有力推动秸秆还田的农业全程机械化进程，避免由于焚烧秸秆产生的环境污染。本着一机多用、降低生产成本的原则，研制了既能满足玉米秸秆、又能单独实现旋耕作业的新型玉米秸秆还田机。
(1)在对秸秆粉碎及灭茬基本理论分析的基础上，提出多功能玉米秸秆还田机总体结构设计方案。采用卧式结构，主要由悬挂装置、变速箱、秸秆粉碎机构、等组成。拖拉机输出动力经万向节传递给变速箱，变速箱一轴经齿轮、链轮两级增速后，带动粉碎刀辊工作。
(2)设计了新型变速箱，实现了秸秆粉碎的作业，结构简单，一机多用。主要由锥齿轮传动等组成。利用从动齿轮的离合来实现粉碎、旋耕动力的分离与结合，从而分别完成秸秆粉碎与旋耕单项作业，实现一机多用之功能。
关键词 变速箱；秸秆粉碎机；甩刀；结构及工作原理 本科毕业设计（论文）通过答辩
II Abstract
The protection cultivation is the most important international agricultural technology
development tendency. The smashed straw technology is one essential technology of the
mechanized protection cultivation. Using smashed straw machines call effectively solve the
problems that striving for time and during the busying farming time，and Can make the
agricultural entire mechanization come truth. It also call avoid environment pollution
caused by straw setting on fire. According to multi-function and reducing production cost,
multi—function smashed straw machine was developed. It not only Can smash “1w
together with the stubble and put it back to the farmland to increase the nutrient once
time but also Can according to Our practical necessity to choose rotary tilling single
function.
(1)On the basic of studying the elementary theory of smashing straw，the integral
structure design plan of multi-function machine was introduced. The machine is mainly
composed of system，gearbox，mission system，stalk-soil returning roller, rotary tiller roller,
and depth limit roller. Power is transmitted from the tractor shaft to the power output gearbox.
One shaft of the gearbox is acceleratedby both bevel gears and strap transmission. And then it
drives the stalk—smashing knives revolving quickly. Another is moved by the bevel gears and
strap wheel to drive the rotary tiller working.
(2)The innovative point is the design of new gearbox，which has realized
the composite work or work of smashing straw，stubble and rotary
tillage for the first time. It makes one machine has two uses. the gearbox is
mainly composed of bevel gears，poking fork，clutch，and bearings. Using the separation or
union between the clutch and gears，the separation or union of the power can be realized. So，the machine call choose smashed straw work or rotary tillage work. And the intension of
bevel gears, belts，axes are checked.
After rotary tillage work, the farmland is smooth. It Can satisfy the agronomy request
and can carry oil the following sowing seeds work directly.
本科毕业设计（论文）通过答辩
III Keywords gearbox；smashed straw ；Structures and working mechanism；本科毕业设计（论文）通过答辩
I 目录
摘要„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„Ⅰ
Abstract„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„Ⅰ
1秸秆粉碎机的概述 .................................................. 1
1.1秸秆粉碎机设计的必要性 ............................................ 1
1.2秸秆粉碎机具的国内外研究 .......................................... 2
1.3课题的研究内容 .................................................... 5
2技术任务书（JR） .................................................. 5
2.1设计依据 .......................................................... 5
2.2产品用途及使用范围 ................................................ 5
2.3主要工作原理 ...................................................... 6
2.4主要技术参数 ...................................................... 6
2.5关键问题及解决方法 ................................................ 7
3总体方案确定（SS） ................................................ 7
3.1总体方案 .......................................................... 7
3.2总体结构及工作原理 ................................................ 8
3.2.1结构组成 ...................................................... 8
3.2.2主要技术参数 .................................................. 8
4主要零部件的设计计算 ............................................ 10
4.1.配套动力计算 ..................................................... 14
4.2.变速箱设计 ....................................................... 15
4.3主轴及粉碎部件的设计 ............................................. 16
4.4主要零件的强度校核 ............................................... 19
5使用说明书（SS） ................................................. 23
5.1结构及工作 ....................................................... 23 本科毕业设计（论文）通过答辩
II 5.2使用与保养 ....................................................... 23
6安全注意事项 ....................................................... 24
7技术条件（JT） .................................................... 25
7.1检验规则 ......................................................... 25
7.1.1检验的划分 ................................................... 25
7.1.2出厂检验 ..................................................... 25
7.1.3型式检验 ..................................................... 26
一种玉米秸秆粉碎除尘装置介绍
一种玉米秸秆粉碎除尘装置介绍
玉米秸秆粉碎除尘装置是一种用于玉米秸秆处理的设备。由于玉米秸秆的纤维非常粗，不能直接加工成木板等产品，需要经过粉碎处理，然后再混合其他材料，用来生产木板、纸浆，或者作为动物饲料。但是，在粉碎过程中，由于秸秆的纤维非常细小，很容易产生大量的粉尘，对环境和生产人员造成一定的危害。因此，需要对这种粉尘进行除尘处理。下面介绍一种玉米秸秆粉碎除尘装置的设计思路和实现方法。
设计思路：
该装置主要由粉碎机、除尘器、风机等部分组成。粉碎机将玉米秸秆进行粉碎处理，将秸秆利用机械的力量破碎成小颗粒，并产生大量粉尘。因此，需要将这些粉尘进行除尘处理。除尘器是用来收集这些粉尘的装置，它可以将粉尘过滤出来，保证空气中的粉尘浓度降低到一定程度。风机则是用于产生气流，将粉尘带入除尘器中进行过滤，同时还可以将其他的废气排出去。
实现方法：
1. 粉碎机
粉碎机是整个装置的核心部分。它主要由磨盘、齿轮、飞轮等部分组成。将需要处理的玉米秸秆放入磨盘中，磨盘会将秸秆压碎，并在秸秆和磨盘之间产生大量的摩擦力，使得秸秆纤维破裂。同时，飞轮也可以帮助提升磨盘的速度和力度，增加粉碎效率。在粉碎的过程中，将产生大量的粉尘，需要进行除尘处理。
2. 除尘器
除尘器主要由过滤器、电机、风机等部分组成。将产生的粉尘通过管道输送到除尘器中，经过滤器，粉尘会被固定在过滤器上，而干净的空气则可以通过过滤器释放出来。电机带动风扇产生气流，将粉尘带入除尘器中，并引导干净的空气排出除尘器，以达到净化空气、除尘作用的目的。
3. 风机
风机是一个旋转装置，它可以产生气流，将产生粉尘的废气引入除尘器内进行过滤，并在过滤后将干净的空气排放。风机需要选择适合的风量和风压，并需要考虑噪声问题，选择适合的产品型号。
结论： 通过玉米秸秆粉碎除尘装置的设计和实现，可以有效地处理玉米秸秆，将其粉碎，并进行除尘处理，保证生产环境清洁，同时也减少了粉尘对生产人员的危害。该装置具有结构简单、操作方便、维护成本低的特点，可以广泛应用于玉米秸秆的处理行业。
秸秆粉碎还田机械的技术分析
农林科研 ・２０７・ 秸秆粉碎还田机械的技术分析 王瞳 （齐齐哈尔市梅里斯区梅里斯乡农机站，黑龙江齐齐哈尔１６１０２１） 摘要：秸秆粉碎还田机械化技术是将摘除棒穗的秸秆，用机械直接粉碎撒于地面，然后，再用机械耙切深耕翻埋。采用秸秆粉碎还 田机械化技术比传统的秸秆还田法省去割、捆、运、铡、沤、撤等多道工序。可大大提高工效，减轻劳动强度，而且还能把握农时季节，提高 作业质量，增进肥效。 关键词：秸秆粉碎ｉ．－Ｅ￣机械；注意事项；技术；故障原因；排除方法 多年来由于施用化肥品种和数量增多，致使土壤结构变坏，土地板 结，土壤有机质严重下降。通过倍忏粉碎还田技术，利用秸秆中丰富的有 机质含量来培肥地力，改善土壤理化性状，增加土壤有机质和其他养分， 是促进农业增产的有效措施。 １．１检查粉碎机与联合收割机、拖拉机的联接是否正确和牢固，各部 零件是否完好，紧固件有无松动，发现问题及时调整处理，加注润滑油。 １－２调整好留茬高度。 １．３空车试运转５—１０分钟，确认各部件运转状况良好后，方可作业。 ｌ４作业时，要将还田机提升，离开地面，在空转中逐步下降还田机， 待达到留茬高度后，再加大油门正常作业。 １５作业时，禁止刀片打土，转弯时要提升还田机。工作中禁止但Ｂ恳。 转移中要切断拖拉机输出动力，并锁紧还田机。 １．６还田机工作时，人员严禁靠近旋转部位。检查维修还田机时，首 先要切断动力源，联合收割机、拖拉耄『【要熄：』（。 １．７合理选择作 速度，对不同长势的农作物，采用不同的前进速度 １．８作业时应注意清除缠草和土埂、树桩等障碍物，地头留出３－５米 作为机组转弯地带。 １．９作业时，注意机组的异常现象，及时检查调整和修理。 １．１０作业结束后，清理、检修整机，注油、防锈。机具要有木板垫好， 不能悬挂放置，停放地要干燥，放松皮带。 ２玉米秸秆机械化粉碎还田技术 ２．１玉米秸秆机械化粉碎还田工艺步骤 ２．１．１直接粉碎还田：机械或人工收获俯穗）；机械粉碎抛撤秸秆；补 施氮肥；机械灭茬；高柱犁深耕翻埋或重耙或旋耕灭茬；压盖；播种。２．１．２ 堆沤还田。摘穗；割倒秸秆集运；机械切碎；补氮堆沤；机械灭茬；机械灭 茬；人工铺撒堆沤后的碎秸秆；耕翻整地；播种。 ２．２农艺技术对玉米秸秆粉碎还田的要求 ２．２．１摘穗。在玉米成熟保证其品质的条件下，应及时连包叶一起收 获棒穗。２．２．２桔秆粉碎。最好用玉米联合收割机收获，同时直接将秸秆粉 碎还田。如人工摘穗，最好不要将桔秆割倒，以免延误粉碎时间使秸秆变 黄，要在秸秆保持青绿的状态下进行粉碎，所含水分最宜在３０％以上， 以便于腐烂。留茬高度不大于５厘米，粉碎秸秆长度不大于１０厘米，防 止漏切和刀片打土。秸秆还田也不宜太多，应保证当年还田秸秆充分腐 烂，对密植玉米可采取隔行取秆或截短秸秆的办法，还田太多可能影响 下茬耕作质量。２２．３施肥。秸秆腐烂时要吸收土壤中的氮，所以秸秆在粉 碎后翻埋前应增补氮肥，每公顷施３００～６００千克速效氮肥或１５０～２２５ 千克尿素，使秸秆碳氮比由８０：１提高到２５：１，以加速秸秆腐烂。补施的 氮肥被微生物利用后仍保存在土壤里，其利用效果比施在秸秆没还田的 耕地里要好。２．２．４深耕翻埋。深耕不小于２３厘米，采用大型拖拉机配带 高柱犁、合墒器、镇压器、耪等机具，经复式作业将耕翻、镇压、整平一次 完成。通过耙压消除因秸秆造成的土壤架空，并起到碎土保墒作用，为播 种创造条件，以利下茬作物生长。２．２５播种。秸秆还田会增加土壤中的农 作物纤维，可采用圆盘开沟式播种机，使圆盘滚切土壤及残留在土壤浅 层中的秸秆，进一步压实土壤，减少架空麦粒和麦苗根部漏风现象。 ３小麦秸秆机械化粉碎还田技术 ３．１小麦秸秆机械化粉碎还田工艺步骤 ３．１．１联合收割机收获。留高茬；秸秆还田机粉碎抛撤；补施氮肥；灭 茬、高柱犁深翻人土；压盖。３．１．２小型割晒机收获。留高茬；秸秆粉碎还 田；晚秋作物免耕播种。 ３．２农艺技术对小麦粉碎还田的要求 ３．２．１联合收割机收获小麦，可留高茬３５．４５厘米，约占秸秆总高的 ４０％，以免联合收割机作业时秸秆喂＾量过大影响脱粒。留茬最低也要 高于１０厘米，以防切割器碰到地面硬块受损；留茬也不能过高，以免漏 穗，麦秸粉碎长度不大于１５厘米。３．２．２免耕播种时，应选用带圆盘开沟 器的播种机，播种后应及时喷施除草剂。３．２．３小麦秸秆采用堆沤还田技 术时，在玉米长到７－１０ｃｍ高时，人工将堆沤好的麦秸均匀铺撤于玉米 苗行间。 ４秸秆还田机的常见故障及排除方法 ４．１传动皮带磨损严重 ４．１．１故障原因。（１）张紧度不当；（２）皮带长度不一；（３）负荷过重或刀 片打土；（４）张紧轮压不正。４．１．２排除方法。（１）调整；（２）更换；（３）改为低 一档作业速度，加大留茬高度；（４）调正。 ４．２粉碎质量太差 ４．２．１故障原因。（１ 动皮带过松；（２）刀片短缺或磨损；（３）前进速度 过快；（４）负荷过重；（５）装反刀片；（６）刀片打土；（７）拖拉机输出轴转速 低。４．２．２排除方法．（１）调整；（２）补充或更换；（３）减速；（４）减少粉碎行数、 降低前进速度；（５）重新安装；（６）提高机具离地高度；（７）检修。 ４．３机器强烈振动 ４．３．１故障原因。（１）刀片脱落、折断、转动不灵活；（２）紧固螺栓松动； （３）万向节叉方向装错；（４）轴承损坏；（５）旋轴部分有碰撞。４．３．２排除方 法。（１）补充、更换或调整刀片；（２）紧固；（３）正确安装；（４）更换；（５）检查 排除。 ４．４万向节损坏 ４４．１故障原因。（１）缺油；（２）万向节装错；（３顺角过大；（４）降落过 猛。４．４．２排除方法。（１）加注润滑油；（２）重新安装；（３）提升不要太高，调 整限位链；（４）缓慢下降。 ４．５喂人口堵塞 ４．５．１故障原因。（１）农作物过密；（２）前进速度过决。４．５．２排除方法。 （１）减少粉碎行数；（２）减速。 ４．６万向节传动轴折断 ４．６．１故障原因。（１）传动系统卡死；（２）突然超负荷。４．６２排除方法。 （１）排除故障更换新油；（２）减轻负荷。 ４．７轴承温升过高 ４．７．１故障原因。（１）缺油；（２）传动皮带过紧；（３）轴承损坏；（４）传动轴 发生扭曲。４．７．２排除方法。（１）注机械油；（２）适当调整；（３ 袖承；（４）调 整至转动灵活。 ８齿轮箱漏油 ４．８．１故障原因。（１）油封损坏或失效；（２）密封垫破损；（３）螺栓松动。 ４．８．２排除方法。（１）换油封； 涣密封垫；（３）紧固螺栓。 ４，９ Ｒ ４，９．１故障原因。碰坚硬物体。４．９．２排除方法。补充刀片，加大留茬高 度。 ４，１０声响异常 ４。１０．１故障原因。（１）刀片孔磨大；（２）刀片销轴磨细；（３）轴承损坏或 固定螺钉松动。４．１０．２排除方法。（１）换刀片；（２）换销轴；（３）换轴承、紧固 螺钉。 ４．１ １齿轮箱内有杂音、温升过高 ４．１１．１故障原因。（１）齿轮间隙不当；（２）齿轮损坏； 过多或过少； （４）箱内有异物。４．１ １．２排除方法。（１）调整间隙；（２）更换齿轮；（３）放油或 加油；（４）清除异物。 参考文献 ［１惭爱军，徐芳．１ＪＨＣ，－１８０型秸秆粉碎还田旋耕机试验分析【Ｊｌ农业装备 技术２００９３．

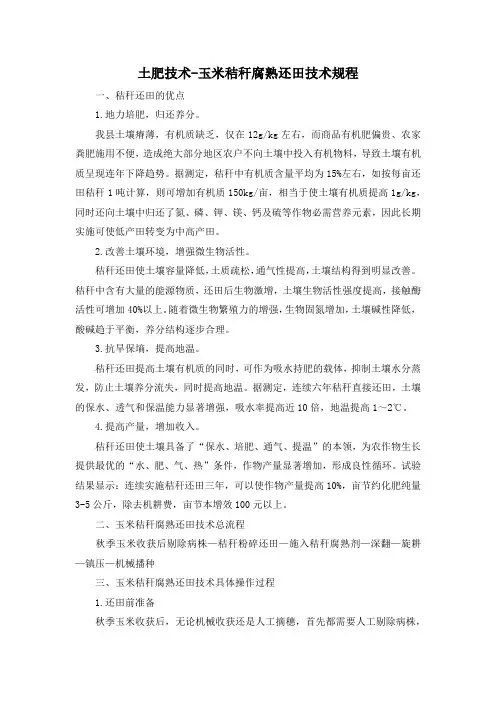

土肥技术-玉米秸秆腐熟还田技术规程
土肥技术-玉米秸秆腐熟还田技术规程
一、秸秆还田的优点
1.地力培肥，归还养分。
我县土壤瘠薄，有机质缺乏，仅在12g/kg左右，而商品有机肥偏贵、农家粪肥施用不便，造成绝大部分地区农户不向土壤中投入有机物料，导致土壤有机质呈现连年下降趋势。据测定，秸秆中有机质含量平均为15%左右，如按每亩还田秸秆1吨计算，则可增加有机质150kg/亩，相当于使土壤有机质提高1g/kg，同时还向土壤中归还了氮、磷、钾、镁、钙及硫等作物必需营养元素，因此长期实施可使低产田转变为中高产田。
2.改善土壤环境，增强微生物活性。
秸秆还田使土壤容量降低，土质疏松，通气性提高，土壤结构得到明显改善。秸秆中含有大量的能源物质，还田后生物激增，土壤生物活性强度提高，接触酶活性可增加40%以上。随着微生物繁殖力的增强，生物固氮增加，土壤碱性降低，酸碱趋于平衡，养分结构逐步合理。
3.抗旱保墒，提高地温。
秸秆还田提高土壤有机质的同时，可作为吸水持肥的载体，抑制土壤水分蒸发，防止土壤养分流失，同时提高地温。据测定，连续六年秸秆直接还田，土壤的保水、透气和保温能力显著增强，吸水率提高近10倍，地温提高1～2℃。
4.提高产量，增加收入。
秸秆还田使土壤具备了“保水、培肥、通气、提温”的本领，为农作物生长提供最优的“水、肥、气、热”条件，作物产量显著增加，形成良性循环。试验结果显示：连续实施秸秆还田三年，可以使作物产量提高10%，亩节约化肥纯量3-5公斤，除去机耕费，亩节本增效100元以上。
二、玉米秸秆腐熟还田技术总流程
秋季玉米收获后剔除病株—秸秆粉碎还田—施入秸秆腐熟剂—深翻—旋耕—镇压—机械播种
三、玉米秸秆腐熟还田技术具体操作过程
1.还田前准备
秋季玉米收获后，无论机械收获还是人工摘穗，首先都需要人工剔除病株，如玉米丝黑穗病、顶腐病等，防止传播病菌，加重下茬作物病害。如果秸秆病虫害严重的地块，不宜进行还田。

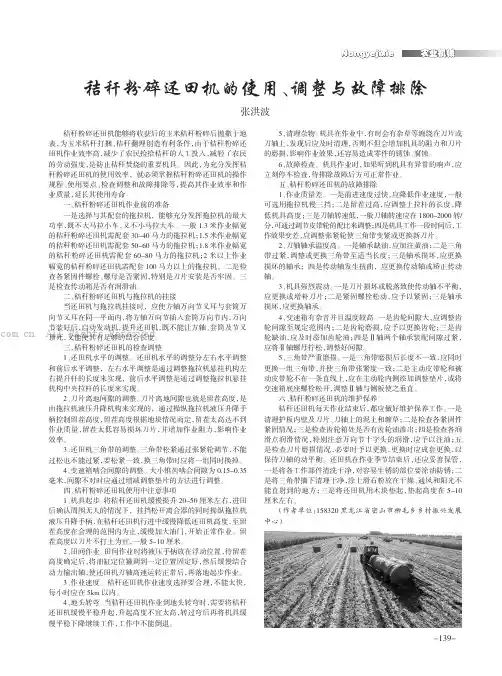

秸秆粉碎还田机的使用、调整与故障排除
农业机械Nongyejixie
秸秆粉碎还田机能够将收获后的玉米秸秆粉碎后抛撒于地
表，为玉米秸秆打捆、秸秆翻埋创造有利条件，由于秸秆粉碎还
田机作业效率高，减少了农民捡拾秸秆的人工投入，减轻了农民
的劳动强度，是防止秸秆焚烧的重要机具。因此，为充分发挥秸
秆粉碎还田机的使用效率，就必须掌握秸秆粉碎还田机的操作
规程、使用要点、检查调整和故障排除等，提高其作业效率和作
业质量，延长其使用寿命。
一、秸秆粉碎还田机作业前的准备
一是选择与其配套的拖拉机，能够充分发挥拖拉机的最大
功率，既不大马拉小车，又不小马拉大车。一般1.3米作业幅宽
的秸秆粉碎还田机需配套30-40马力的拖拉机；1.5米作业幅宽
的秸秆粉碎还田机需配套50-60马力的拖拉机；1.8米作业幅宽
的秸秆粉碎还田机需配套60-80马力的拖拉机；2米以上作业
幅宽的秸秆粉碎还田机需配套100马力以上的拖拉机。二是检
查各紧固件螺栓、螺母是否紧固，特别是刀片安装是否牢固。三
是检查传动箱是否有润滑油。
二、秸秆粉碎还田机与拖拉机的挂接
当还田机与拖拉机挂接时，应使方轴万向节叉耳与套筒万
向节叉耳在同一平面内，将方轴万向节插入套筒万向节内，万向
节装好后，启动发动机，提升还田机，既不能让方轴、套筒及节叉
顶死，又能使其有足够的结合长度。
三、秸秆粉碎还田机的检查调整
1、还田机水平的调整。还田机水平的调整分左右水平调整
和前后水平调整，左右水平调整是通过调整拖拉机悬挂机构左
右提升杆的长度来实现，前后水平调整是通过调整拖拉机悬挂
机构中央拉杆的长度来实现。
2、刀片离地间隙的调整。刀片离地间隙也就是留茬高度，是
由拖拉机液压升降机构来实现的，通过操纵拖拉机液压升降手
柄控制留茬高度，留茬高度根据地块情况而定，留茬太高达不到
作业质量，留茬太低容易损坏刀片，并增加作业阻力，影响作业
效率。
3、还田机三角带的调整。三角带松紧通过张紧轮调节，不能
过松也不能过紧，要松紧一致，换三角带时应将一组同时换掉。
4、变速箱啮合间隙的调整。大小锥齿啮合间隙为0.15-0.35
秸秆还田机的分类及型号编制方法
速 毯孵毽圆规 婴国绚锄旆 糜南宏王景阳姜文荣 １ 秸秆还田机的设计演变过程 目前，秸秆还田机的设计大部分由旋耕机演 变而来，变化内容主要是：①在刀子的形状、结 构、大小及排列上的改变。②在机具结构及传动 方式上发生部分或根本的改变。玉米秸秆粉碎还 田机的工作原理部分来自于饲料粉碎机的作用原 理。 演变得到的秸秆还田机具再整合其他各种机 具的功能特点，形成复式或多功能工作特点，由 此形成各种多样的、各具特色的、具备各种功能 和工作特点的多型号多品种秸秆还田机具。 ２秸秆还田机具的分类、命名 ２．１秸秆还田机具的分类 秸秆通过机械直接还田的机具通常称为秸秆 还田机。秸秆还田机大致可分类如下： （１）按田块特性分类：分为水田和旱田秸秆 还田机。 （２）按机具的结构特点分类：分为双轴型和 单轴型秸秆还田机。 （３）按机具的传动方式分类：分为中间传动 和侧边传动秸秆还田机。 （４）按农作物产生的秸秆分类：分为稻麦秸 秆还田机，玉米秸秆还田机及其他作物秸秆还田 机。 ①稻麦秸秆还田机： ａ．反转灭茬机，又称为旱田埋茬（草）反转 耕整机、旱田埋茬（草）耕整机； ｂ．水田埋茬（草）耕整机； Ｃ．复式秸秆还田机； ｄ．多功能秸秆还田机； ｆ．秸秆粉碎抛撒还田机。 ②玉米秸秆还田机： ａ．玉米秸秆粉碎还田机； ｂ．玉米秸秆粉碎还田耕整机（复式机）； Ｃ．玉米秸秆根茬粉碎还田耕整机。 ③其他作物秸秆还田机。 （５）按机具功能多样性分类：分为单一功能 性秸秆还田机、复式秸秆还田机及多功能秸秆还 田机。 ２．２现有产品的名称命名 根据农作物产生的秸秆分类，现有秸秆还田 机名称命名介绍如下： ①稻麦秸秆还田机： ａ．反转灭茬机； ｂ．水田埋茬（草）耕整机； ｃ．双轴水田埋茬（草）耕整机； ｄ．秸秆还田施肥播种机（复式作业）； ｅ．水早稻麦秸秆还田机（多功能）、埋茬（草） 耕整机（多功能）； ｆ．高低速水早稻麦秸秆还田机（多功能）； ｇ．正反转水早稻麦秸秆还田机（多功能）； ｈ．秸秆粉碎抛撒还田机。 ②玉米秸秆还田机： ａ．秸秆粉碎还田机； （３）建立严格的农机具报废监管制度。农机 部门要进一步加强老旧农机的安全监管工作，凭 借雄厚的技术力量、丰富的管理经验，依据地方 法规、条例承担报废农机的管理工作，增加必要 的经费投入，购置农机安全检测设备和农机报废 相关设备，加大报废农机具超期服役和非法拼装 农机行为的监管力度，消除事故隐患，遏制报废 农机的增长。 （作者单位：南通市通州区农机局） 江苏农机化
玉米秸秆粉碎还田机作业质量标准
玉米秸秆粉碎还田机作业质量标准
作者：暂无
来源：《乡村科技》 2013年第10期
标准编号：DB32/T1171—2007
范围：本标准规定了玉米秸秆粉碎还田机的作业质量评价指标、检验方法和检验规则。本标准适用于对玉米秸秆粉碎还田机作业质量评价。
主要技术内容
一、作业条件
1.作业地块应基本符合还田机的适用范围，地势平坦，坡角不大于5度；
2.还田机应经调整符合使用说明书和农艺要求，机手应按使用说明书规定和农艺要求进行操作。
二、作业质量要求
1.粉碎长度合格率≥90％；
2.留茬平均高度≤50毫米；
3.秸秆抛撒不均匀度性≤30％；
4.作业后地表状况：无明显漏粉碎秸秆。
粉碎机毕业设计
第1章 前言
1.1 设计的目的和意义
随着我国经济的持续快速发展，人民生活质量的显著提高,畜产品生产和消费量也相应的增加；同时，国家也愈来愈重视现代农业建设并加大投入力度，使得畜牧机械，秸杆利用设备和其他的农产品加工机械的需求量也随之增长。近年来，在国家一系列惠农政策的驱动下，当前我国的农业机械工业正处在历史上最好的发展时期，总体形式看好，已经连续五年保持高速增长，出现产销两旺的喜人态势。同时，在2007年，国家将继续加大对购买农机产品的补贴力度，而且随着国家及地方政府对农业各项优惠政策的落实,农民收入将有所增加,负担减轻,支出减少。这些因素将使畜牧机械、秸杆利用设备和其他农产品加工机械的需求量有较大幅度的增长。
我国是一个以农业著称的国家，农业工程的发展是当前我国经济社会发展和解决 “三农”问题的需要，是实现农业现代化的重要组成部分。要加快农业工程的发展，就要加强农业的产业结构调整，使农业朝着机械化方向发展，以提高劳动生产率，降低生产成本，减轻农民的劳动强度,提高资源利用率。同时,畜牧业是农业的重要组成部分，如何推广畜牧业的发展是现代农业的一个重要问题。与发达国家相比，我国的畜牧业生产水平还比较落后，但是近年来，各地的牧业经济也得到快速发展，畜牧业成为农民增收致富的重要途径。要使畜牧业发展，饲料是物质基础，而饲料来源和加工设备是畜牧业生产中的关键问题。由于我国人均粮食占有量少，不可能用大量的粮食作为饲料用粮，因此，必须寻找另外的饲料来源。但在一些地方所面临的现状有所不同：一方面是由于生产迅速发展带来的饲料供应紧张，饲料资源缺乏；另一方面是缺乏有效的开发利用，造成大量饲料资源浪费，制约了畜牧业的发展。
牧草等农作物秸杆是农作物生产的副产品，占光合作用地上部分的二分之一，含有多种维生素，蛋白质及微量元素，是一项巨大的饲料资源。对其进行开发利用，是实现农牧结合和充分利用资源的有效途径，是发展节粮型畜牧业的一项重要措施。我国的各类农作物秸杆资源巨大，但是利用率不到百分之十，造成了秸杆资源的严重浪费，科学地开发农作物秸杆资源，发展畜牧业，已经成为提高生活水平和经济效益的关键。开发农作物秸杆资源发展畜牧业，不但可以使农作物秸杆变废为宝，特别是封山育林，草原禁牧工程的实施，促使牛羊养殖方式的变革，秸杆养畜将成为一个时期的发展方向，而且对促进饲养业的牛羊发展，安置农村剩余劳动力、丰富市场肉品供应、增加农民收入、减轻草地压力、促进农业生态环境的良性循环、增加资金积累、促进经济发展都具有现实意义。因此，开发研制出经济且实用的秸杆加工机械，具有较大的社会效益和经济效益。
玉米脱粒机的设计(机械设计)
. .. ..
.
.下载可编辑. 目 录
第1章 项目规划 .................................. 错误!未定义书签。
1.1 项目背景分析 ............................. 错误!未定义书签。
1.2 系统的黑箱描述 ........................... 错误!未定义书签。
1.3 设计任务书 ............................... 错误!未定义书签。
第2章 功能分析 .................................. 错误!未定义书签。
2.1 总功能提炼 ............................... 错误!未定义书签。
2.2 功能分解 ................................. 错误!未定义书签。
第3章 原理方案设计 .............................. 错误!未定义书签。
3.1 功能单元求解 ............................. 错误!未定义书签。
3.2 系统方案确定 ............................. 错误!未定义书签。
3.2.1 系统原理方案求解 .................... 错误!未定义书签。
3.2.2 方案评价 ............................ 错误!未定义书签。
3.2.3 系统原理方案 ........................ 错误!未定义书签。
第4章 总体设计 .................................. 错误!未定义书签。
4.1 机构简图 ................................. 错误!未定义书签。
1JH-280型秸秆粉碎还田机的结构、工作原理、使用及维护
2020
年第10
期农机使 用 与 维修
1
UH-280型秸秆粉碎还田机的结构、
工作原理、使用及维护
安龙哲，徐 峰，李 宁，孙 毅,孙振雨，王密盛,张婷婷
（黑龙江省农业机械工程科学研究院牡丹江农业机械化研究所，黑龙江牡丹江157011）
摘要:介绍了 1JH-280型秸秆粉粹机的总体结构、工作原理、调整、使用、维护、保养、常见故障及排除方法。
关键词:秸秆粉碎机;工作原理;使用;维护
中图分类号：S224.29 文献标识码:A doi： 10.14031 /j. cnki. njwx.2020.10.001
0
引言
UH-280
型秸秆粉粹还田机（以下称秸秆粉粹
机）是黑龙江省农业机械工程科学研究院牡丹江农
业机械化研究所根据东北地区玉米生产的自然条
件、农艺要求和发展方向自主研发的新型玉米秸秆
粉粹还田机械产品,该机将收获后的玉米地中的秸
秆进行粉碎后均匀地抛洒在田间，秸秆粉碎长度至
5 cm
以下，抛洒在地面上的秸秆平整、均匀、厚度一
致,达到不影响第二年春季免耕播种作业效果。该
机的研制及推广提高了玉米秸秆综合利用率，减少
了农民对玉米秸秆露天焚烧造成的环境污染影响。
1
整机总体结构及工作原理
1. 1
整机总体结构
秸秆粉碎机（如图所示）包括机架总成及固装
在机架总成上部的变速箱，在机架总成下部安装有
粉碎刀轴，粉碎刀轴分别通过对应配置的两个轴承
座将粉碎刀轴可转动地安装在机架总成上，在粉碎
刀轴上按一定的规律固定有动刀，在机架的罩壳上
与粉碎刀轴相对应位置安装有定刀组件，粉碎刀轴
由变速箱通过皮带传动组合转动。
1. 2
工作原理
秸秆粉碎还田机与拖拉机挂接后，拖拉机动力
输出轴通过万向节组合将动力传至机具的变速箱，
再通过皮带传动将动力传递到粉碎刀轴，使其旋转
工作，从而实现对玉米秸秆的粉碎。该机粉碎刀轴
的旋转方向为顺时针方向（反转），被打碎的秸秆向
基金项目：黑龙江省属科研院所基础科研经费项目“秸秆还
田机的研究”（2019—2020）
40.农作物秸秆还田、离田(捡拾打捆)机械化技术
农作物秸秆还田、离田（捡拾打捆）
机械化技术
一、技术概述
（一）技术基本情况。农作物秸秆还田机械化技术就是在农作物收获后，使用秸秆粉碎机直接将作物的秸秆进行就地粉碎并覆盖在地表的一项机械化技术。农作物秸秆离田（捡拾打捆）机械化技术就是使用捡拾打捆机自动完成秸秆捡拾、打捆和放捆的一项机械化技术。
秸秆机械化还田技术的实施不仅可以增加土壤有机质，培肥地力，提高作物产量。农作物秸秆离田（捡拾打捆）机械化技术可提高播种质量，促使粮食增产，提高秸秆综合利用率。同时都可以防止秸秆焚烧造成，减少环境污染，改善大气环境，能够促进生态友好型农业可持续发展。
（二）技术示范推广情况。从2010年开始推广农作物秸秆还田机械化技术，目前，秸秆机械化还田率达到90%以上。从2017年开始推广农作物秸秆离田（捡拾打捆）机械化技术，目前，秸秆机械化离田率10%左右。
（三）提质增效情况
1. 农作物秸秆还田机械化技术
1.1增加土壤有机质含量。秸秆还田可以使土壤中的碳源得到增加，秸秆中的碳经过土壤微生物腐解后形成大量的有机碳存储在土壤中，增加了土壤有机碳的含量，培肥地力。
1.2有效提高土壤酶活性。秸秆还田改善了耕层土壤物理性质，引起土壤中生化反应进程发生改变，从而提高了耕层中土壤酶活性。
1.3改善土壤蓄水能力。秸秆还田后随着土壤中团粒结构和团聚体数量的增加，土壤孔隙度也逐渐增大，可以提高土壤的渗水能力和保水能力。
2. 农作物秸秆离田（捡拾打捆）机械化技术
2.1可提高播种质量，降低燃油消耗、减少碳排放、防止秸秆焚烧、减少大气污染，促进生态友好型农业可持续发展。
2.2采用农作物秸秆离田（捡拾打捆）机械化技术亩节本28元，亩增产50kg，按玉米收购价格1.8元/kg计，亩秸秆量100kg，按秸秆收购价格0.4元/kg计，亩节本增效共计158元。
二、技术要点
（一）核心技术
1.玉米秸秆机械化粉碎还田。农作物收获后，使用秸秆粉碎机直接将作物的秸秆进行就地粉碎并覆盖在地表。
