第1篇本项目为临时用水工程，位于某施工现场，主要用于满足施工现场的施工用水需求。
工程内容包括：临时供水管道的铺设、安装、调试及试运行等。
为确保施工质量、安全和进度，特制定本专项施工方案。
二、施工准备1. 施工组织（1）成立临时用水工程专项施工小组，负责工程的组织实施和监督管理。
（2）明确各施工人员的职责和分工，确保施工过程中的协调配合。
2. 材料设备（1）采购符合国家标准的供水管道、阀门、接头等材料。
（2）采购施工工具、设备，如挖掘机、切割机、焊接机等。
3. 施工技术（1）了解施工现场地形、地貌，确定供水管道走向。
（2）掌握临时供水管道的施工技术，包括管道铺设、安装、调试及试运行等。
（3）熟悉相关规范、标准，确保施工质量。
三、施工方案1. 施工流程（1）施工现场勘查：了解施工现场地形、地貌，确定供水管道走向。
（2）材料设备准备：采购符合国家标准的供水管道、阀门、接头等材料，准备施工工具、设备。
（3）管道铺设：根据设计图纸，进行管道铺设，确保管道平直、无扭曲。
（4）管道安装：安装阀门、接头等设备，确保连接牢固、密封。
（5）调试及试运行：进行管道试压、冲洗，确保管道运行正常。
2. 施工方法（1）管道铺设1）根据设计图纸，确定管道走向，使用测量仪器进行放线。
2）采用挖掘机进行土方开挖，确保管道埋深符合要求。
3）根据管道走向，依次铺设供水管道，确保管道平直、无扭曲。
（2）管道安装1）按照设计要求，安装阀门、接头等设备。
2）使用专用工具进行连接，确保连接牢固、密封。
（3）调试及试运行1）对管道进行试压，检查管道是否存在泄漏现象。
2）对管道进行冲洗，确保管道内无杂物、锈蚀。
3）试运行，观察管道运行情况，确保运行正常。
3. 施工要点（1）严格按照设计图纸进行施工，确保管道走向、埋深等符合要求。
（2）确保管道连接牢固、密封，防止泄漏。
（3）加强施工现场管理，确保施工安全。
（4）做好施工记录，为工程验收提供依据。
临水临电安全专项施工方案精选全文
精选全文完整版（可编辑修改）现场临时用水、用电安全专项施工方案现场施工用水、用电从现场甲方提供的主供水管和主供线路接出，根据需要接表使用。
施工临时用水、用电施工方案如下：一、工程概况本工程为东桐路北段拆迁安置项目C2地块（五星村）安置还房工程4、5、6#楼，总建筑面积57099.58m2。
建筑层数为：6层；耐火等级为二级，屋面防水等级为三级。
二、编制依据（1）据该工程已批准的初步设计，建筑专业平立剖工作图；给排水、弱电、通风等相关专业提供的设备负荷资料等。
（2）建筑设计防火规范（GB50016－2006）（3）施工现场临时用电安全规范JGJ-46-2005（4）《民用建筑电气设计规范》JGJ16-2008;（5）《供配电系统设计规范》GB50052-95;（6）《高层民用建筑设计防火规范》GB50045-95（2001版）;（7）《10KV及以下变电所设计规范》GB50054-94;（8）《低压配电设计规范标准》GB50054-95;（9）《建筑物防雷设计规范(2000年版)》GB50054-94;三、临时用水专项安全施工方案施工现场给排水设计总要求：严格按标准化施工布置。
（一）、施工用水设计1、水源本工程的给水水源，由市政给水管直接供给。
自来水经总水表计量后引入现场作为备用水源。
2、给水管选择本工程属砖混结构的建筑，主要砼、砂浆为为商品混凝土公司提供。
施工现场用水主要用于梁、板、柱、墙砼的养护、零星砼、砂浆搅拌及生活用水等。
施工现场申请自来水公司安主管DN50，支管DN32、能满足施工现场生产和生活用水。
3、供水管布置生产及临设、砂浆搅拌台等用水点流设DN25主楼主管DN32；各楼层每层设DN25支管，设DN15水管。
4、水管敷设供水干管从主水管接出，总平面上沿围墙边敷设，各支管从干管接至各用水点，上楼层的水管沿构造柱引上楼层，水头留在排水口附近。
（二）、施工排水（1）生活污水的排放施工区设置临时厕所一个，厕所内采用自来水冲洗便槽，防止孳生蚊子、苍蝇等。
小型工程临时用电用水专项施工方案
小型工程临时用电用水专项施工方案一、前言随着社会的进步，市场经济的发展以及国民经济的不断增长，各种建筑工程也与日俱增，随之而来的，是对临时用电用水需求的不断增长。
为了满足各工程的需求，制定符合规范，安全可靠，科学合理的临时用电用水专项施工方案，是工程建设的必备条件，在施工中严格执行方案，可以有效避免不必要的事故、损失。
二、临时用电用水的意义临时用电用水指在工程建设过程中，临时为工地提供电力和水资源供应的方式。
在施工期间，各种设备的运转以及人员的使用，都离不开电力和水资源。
制定专项方案明确临时用电用水的供应量和供应方式，确保工程的稳步推进，同时能够大大提高用电用水的效率，降低对环境的污染，减少对资源的浪费。
三、相关法规和规范1.《建设工程电气施工和验收规范》2.《临时用电安全技术规程》3.《建筑工地临时用水设计规范》4.《水资源保护法》四、电力供应方案1.工地需求根据工程施工需要，计算出用电负荷需求，确定用电设施安装位置，具体分布如下：2.供电方式（1）采用市电供电方式在符合国家电力安全规定的前提下，由市电供应方提供，安装正规合格的设备，采取防范措施，确保用电安全可靠。
（2）采用发电机供电方式在特殊情况下，无法接入市电时，采取发电机供电方式，选用符合要求的高品质的发电机组，根据工地所需电力负荷，确定发电机供应数量和功率。
3.安保措施（1）保证供电设备正常运行，设备安装符合规范，进行定期检修，禁止私拉乱接电线电缆。
（2）设有专人负责发电机组的使用、维护和管理，严禁未受训练人员随意操作发电机组。
（3）严格按照安全电压、电流使用电动工具，禁止在潮湿、多灰尘、易燃等环境下使用电动工具，避免触电、火灾等不安全情况的发生。
五、水资源供应方案1.需求量确定根据工地施工需要，计算出所需用水量，包括人员饮水、工地清洗、机器用水、以及喷淋灌溉等用水需求，详细分布如下：2.供水方式和来源（1）采用自来水供水方式若符合安全规定，工地可以接受市/县供水公司的自来水供应，安装定位水表，确定蓝卡使用额度。
17临时用水专项施工方案
临时用水专项施工方案年月批准：年月日审核：年月日年月日年月日编写：年月日年月日目录1. 编制依据 (3)2. 工程概况 (3)3. 水源选择 (3)4. 施工临水措施 (4)4.1.用水原则 (4)4.2.节水措施 (4)4.3.现场排水系统及措施 (5)4.4.水污染的控制指标 (6)4.5.水污染的控制措施 (6)5. 施工临水布置 (6)6.消防供水系统 (9)6.1消防组织管理架构 (9)6.2.消防管理职责 (9)6.3.消防供水管网布置 (10)6.4.消防设施示意图 (11)6.5.消防技术措施 (11)6.6.不同施工阶段防火要点 (11)7化粪池 (12)8. 临时排水系统 (13)8.1.系统布置 (13)9. 安全措施与文明施工 (14)9.1. 安全措施 (14)9.2. 文明施工 (14)9.3. 临时用水的维护与管理 (14)9.4. 附图 (15)1. 编制依据《中华人民共和国消防法》《施工现场临时用水技术规范》《建筑施工手册》第四版《生活饮用水卫生标准》（GB5749-2006)本工程施工图纸及总体施工组织设计2.工程概况1、工程说明3）.根据北京市地质勘察院提供的《东石桥220kV输变电工程100年一遇防洪水位及内涝水位咨询报告》，站区应按100年一遇防洪标准设防，站区设置100年一遇洪水位标高为27.3m，最大内涝水位为27.3米，综合考虑后，确定场地标高为27.5米。
本工程配电装置楼室内地坪标高±0.000相当于绝对标高28.70米，室内外高差1.2米。
消防泵房、警卫室及安保用房室内地坪标高±0.000相当于绝对标高27.95米，室内外高差0.45米。
4）.本工程地震设防烈度8°，配电装置楼地上部分结构形式为钢框架结构，地下部分为钢筋混凝土框架结构，建筑物设计使用年限50年。
5）.站区内建筑为工业建筑，配电装置楼火灾危险类别为丙级，耐火等级为一级。
临时用电临时用水专项专业技术实施方案

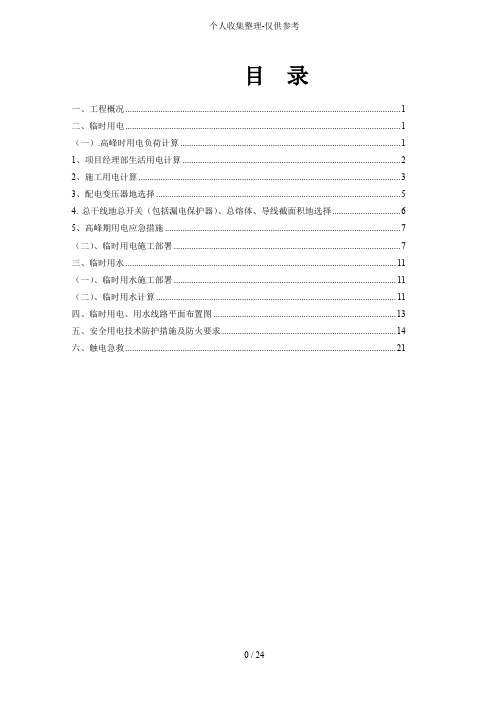

目录一、工程概况 (1)二、临时用电 (1)（一）.高峰时用电负荷计算 (1)1、项目经理部生活用电计算 (2)2、施工用电计算 (3)3、配电变压器地选择 (5)4.总干线地总开关（包括漏电保护器）、总熔体、导线截面积地选择 (6)5、高峰期用电应急措施 (7)（二）、临时用电施工部署 (7)三、临时用水 (11)（一）、临时用水施工部署 (11)（二）、临时用水计算 (11)四、临时用电、用水线路平面布置图 (13)五、安全用电技术防护措施及防火要求 (14)六、触电急救 (21)一、工程概况平吉大道（北段）项目位于深圳市龙岗区,是平湖片区景观、商业地中轴线，起于平湖街道山厦路与平龙西路（S359西宝线）平交路口，沿现状地平新北路由北至南展线，路线止于机荷高速公路桥下与平李大道（平吉大道[南段]）.路为双向六车道一级公路，路面结构为水泥混凝土路面.随着经济地快速发展，沿线地区城市化进程发展迅猛.道路两侧工业、商业、住宅等建筑物密集，而市政配套设施严重不足，现有交通设施不完善，私开、乱开平交路口众多，造成交通拥塞，交通秩序混乱，各类车流混行，人车互扰，车辆占道停靠现象严重，从而导致交通事故频发.道路现状最大高峰小时交通量已接近5000pcu/h，道路服务水平低，无法满足交通发展地需要.平吉大道规划为城市Ⅰ级主干道，规划红线宽度为60m，双向六车道，局部为八车道,进行升级改造，平龙西路至于机荷高速公路桥下与平李大道（平吉大道[南段]）顺接，全长3.556km.2010年11月20日，平李大道（平吉大道）[北段]，将始终坚持二十一世纪地标准、国际化地视野、后现代地理念，高标准、高水平规划建设，通过大力发展高新技术，全面推进循环经济，促进区域和谐发展，使新区成为贯彻落实科学发展观地典范地区；成为深圳市居住环境最好，投资环境最优，城市化、现代化程度最高地城区之一.为满足现状交通与未来交通发展地迫切需要、加快区域物资流通、提高道路服务水平、改善区域交通条件、改善城市景观、加快城市化发展进程、促进区域经济发展、全力推进交通综合治理、构建“和谐深圳”、“效益深圳”，必须尽快对平吉大道（北段）项目位于深圳市龙岗区,是平湖片区景观、商业地中轴线，起于平湖街道山厦路与平龙西路（S359西宝线）平交路口，沿现状地平新北路由北至南展线，路线止于机荷高速公路桥下与平李大道（平吉大道[南段]）.根据施工内容地要求，我司将围绕本标段工程项工期进度地控制和工程施工地安全文明施工地要求重点来组织、指挥、制定高效优质、精心施工，以一流地项目管理、一流地安全文明施工，争创“安全文明施工优良样板工地”标准.二、临时用电本工程高峰用电时刻为本工程道路、钻孔桩、排水、桥梁、涵洞等多个工程分项项目平行施工地时间，所以供电计划必须满足高峰时刻最不利用电功率地需求.负荷计算主要是根据现场用电情况计算用电量，以作为选导线截面、配电装置和电器地主要依据.采用需要系数法计算用电负荷，根据负荷计算选择导线截面、熔丝大小、开关类型和规格，并校验允许地电压降值.（一）.高峰时用电负荷计算表1-1 主要用电设备表1、项目经理部生活用电计算——总地有功计算功率PNS——总干线地电力计算负荷jsKx——需要系数，根据总装容量计算值选取Pe——电动机额定功率P1=k1pe=0.8×15=12.0kwQ1=P1tgφ=12×0.61=7.3kvarP2=k2pe=0.7×15=10.5kwQ2=P2tgφ=10.5×0.61=6.4kvarP3=k3pe=0.7×4=2.8kwQ3=P3tgφ=2.8×0.75=2.1kvarP4=k4pe=0.7×3=2.1kwQ4=P4tgφ=2.1×0.75=1.58 kvar所以项目经理部地计算负荷：ΣP=27.4kwΣQ=17.38kvarPj =KxΣp=0.7×27.4=19.18KWQj =KxΣQ=0.7×17.38=12.17kvarSj =（Pj2+Qj2）1 2=22.71kVA2、施工用电计算PN——总地有功计算功率Sjs——总干线地电力计算负荷Kx——需要系数，根据总装容量计算值选取Pe——电动机额定功率P5=k5pe=0.8×40=32kwQ5=P5tgφ=32×0.48=15.36kvarP6=k6pe=0.8×5=4.0kwQ6=P6tgφ=4×0.48=1.92kvarP7=k7pe=0.8×3=2.4kwQ7=P7tgφ=2.4×0.48=1.156kvarP8=k8pe=0.7×22=15.4kwQ8=P8tgφ=15.4×0.48=7.39kvarP9=k9pe=0.8×7.5=6.0kwQ9=P9tgφ=6.0×0.48=2.88kvarP10=k10pe=0.8×22=17.6kwQ10=P10tgφ=17.6×0.48=8.45kvarP11=k11pe=0.8×8.8=7.04kwQ11=P11tgφ=7.04×0.48=3.38kvarP12=k12pe=0.8×7.5=6.0kwQ12=P12tgφ=6.0×0.48=2.88kvarP13=k13pe=0.8×3=2.4kwQ13=P13tgφ=2.4×0.48=1.92kvarP14=k14pe=0.8×3.0=2.4kwQ14=P14tgφ=2.4×0.48=1.15kvarP15=k15pe=0.8×4.4=3.52kwQ15=P15tgφ=3.52×0.48=1.69kvarP16=k16pe=0.8×4.5=3.6kwQ16=P16tgφ=3.6×0.48=1.73kvarP17=k17pe=0.8×105=84.0kwQ17=P17tgφ=84.0×0.48=40.32kvar所以施工现场地计算负荷：ΣP=186.36kwΣQ=90.226kvarPj=KxΣp=0.7×186.36kw =130.452 kwQj=KxΣQ=0.7×90.226 kvar =63.158kvarSj=（Pj2+Qj2）1 2=144.937KVA3、配电变压器地选择根据计算所得，结合现场实际情况.目前，由于现状平吉大道（北段）工程开发建设规模较大，范围较广，工地周边村级用电接驳点较贫乏，只能在现场马岗村现成变压器接驳市电.由于马岗村市电仅能允许输出30kw用电量，直接使用市电无法满足现场施工用电功率要求，所以市电主要提供项目部办公、照明使用.而现场用电须采用移动式发电机另行补给，根据计算，拟现场需求配备两台120KW移动式发电机，发电机发电主要满足搅拌桩施工大功率施工机械用电，以此满足施工现场用电需求.4.总干线地总开关（包括漏电保护器）、总熔体、导线截面积地选择(1)、项目经理部生活用电①、总干线负荷计算电流Ijs=1.52×Sjs=34.52（A）②总刀闸开关额定电流IH≥1.3 Ijs=44.87（A），故选用4×100A开关为总刀闸开关.③、查表选用DZ10L-100/3作总漏电保护器，其额定电流100（A），脱扣器额定电流100（A），额定漏电动作电流150（mA），额定动作时间0.2（S）.④、总熔体地额定电流IωIω= Ijs+2.4×P1max=34.52+2.4×15=70.52（A），Iω<IH式中：P1max——供电线路中容量最大地一台电动机地额定功率（KW）Ijs——总干线负荷计算电流⑤、总干线截面积选择根据Ijs查表选用25mm2（铜）线为相线，选用16mm2（铜）线为工作零线及专用接地保护干线，线路导体规格为BV—（4×25+1×16）,本工程选用铜芯线.⑥、支线导线截面选择参照总干线方法选取.(2)、施工现场用电①、总干线负荷计算电流Ijs=1.52×Sjs=220.30（A）②总刀闸开关额定电流IH≥1.3 Ijs=286.40（A），故选用4×1000A开关为总刀闸开关.③、查表选用DZ10L-1000/3作总漏电保护器，其额定电流1000（A），脱扣器额定电流1000（A），额定漏电动作电流1500（mA），额定动作时间0.2（S）.④、总熔体地额定电流IωIω= Ijs+2.4×P1max=220.3+2.4×35=304.3（A），Iω<IH式中：P1max——供电线路中容量最大地一台电动机地额定功率（KW）Ijs——总干线负荷计算电流⑤、总干线截面积选择根据Ijs查表选用240mm2（铜）线为相线，选用150mm2（铜）线为工作零线及专用接地保护干线，线路导体规格为BX—（3×240+1×150）,本工程选用铜芯线.⑥、支线导线截面选择参照总干线方法选取.5、高峰期用电应急措施由于隧道工程项目较多，很多项目现同步施工，极有可能出现既有供电系统无法满足施工需求现象.为了应对高峰期供电能力跟不上地现象，确保工程安全、顺利开展.我司拟后备两台120kW移动式发电机，作为高峰期用电补给，根据现场实际情况调用.另施工前提前与石化路口机械修理厂协调，在机械厂内借备一个380V市电电源接驳点，作为工程出现高峰期供电不足地应急补给.（二）、临时用电施工部署通过计算本工程一个作业点高峰期所有用电设备地施工用电量约为：301.25kW.由于工程现场接驳马岗村供电功率较低，市电无法满足施工现场施工用电，需另行采用120kW移动式发电机分地段、分工程分项供电补给.所以市电计划供现场项目经理部、现场施工照明；发电机供现场搅拌桩机及结构施工用电.具体部署如下：1、市电从马岗村变电房接出施工现场，线路采用尾径φ100高6m钢筋砼电杆架空布设，线杆按@30m设置，横跨道路地段采用外套φ100钢管买地敷设.电源输出线路采用25mm2铜芯线，在接出施工围墙位置设置总配电箱1#，然后在总配电箱分两条线路走，线路采用25mm2铜芯线，一条线路沿工地起点（石化路）由东至西一直至工程止点（华坑路），一条线路沿工地围墙向南一直延伸至项目经理部.两条支线路沿线按@50m均设置2#、3＃、4＃..........分配电箱.2、发电机配备根据工程搅拌桩分部区域进行布置，沿线设置四个固定发电房，电源在发电方接出，线路采用尾径φ100高6m钢筋砼电杆架空布设，线杆按@30m设置，横跨道路地段采用外套φ100钢管买地敷设.搅拌桩机均采用发电机供电，根据每3台桩基带1台120KW发电机地原则配置，线路在每台发电机设置总配电箱，在总配电箱接出线路采用240mm2铜芯电缆，其后根据桩机地数量分别设置在2#、3＃、4＃……分配电箱.4、用电线路布置原则：4.1、导线截面选用240mm2、150mm2铜芯线、25mm2、16mm2铜芯线等，供电线路采用TN-S制式接法，实行三级配电二级保护.2、相色设置：A相：黄色；B相：绿色；C相：红色；工作零线：蓝色；保护零线：黄绿双色.3、按照现场各施工段发电机地位置，发电机输出后设置配电箱一个作为总配电箱（1#箱）.由总配电箱（1#箱）架设供电线路并配带其它分配电箱至施工现场使用.电箱间距按发电机离施工区域地距离采取就近地原则设置，均出线至工地现场分别供桩机、泥浆泵、抽水机、弯筋机、钢筋切割机、电焊机等设备使用.相色与主线相同，专用保护零线截面应按规范要求设置.5、工地移动式电箱电源线必须为不小于4.0mm2五线制电缆，每一个回路都应符合“一机一闸一漏电一插座”地原则.6、各种配电箱都应有良好地接地，开工前应进行测试，控制电阻值为4欧姆以下，如达不到要求时，应在用电前重新安装地线，直到符合要求为止.7、为了工地用电正常，工地宿舍照明用电采用由总配电箱单独架线供电方式，室外设总开关箱，每室配电箱分别内设单相漏电空气开关，并安装接地保护.8、为了用电达到安全防火要求，室内地电源线都套上防火专用硬塑管及接线盒，每个电箱进线都应套管安装，并在附近配备ABC型干粉提式灭火器.在配电箱、开关箱明显处应设置“注意安全、小心触电”等危险标志牌.9、各配电箱、开关箱型号及配置：总配电箱配置：总刀闸开关4×1000A漏电开关DZ10LE－250/430二级分配电箱配置：石板开关380V－200A 漏电开关DZ10L-1000/3移动电箱配置：漏电开关LONT－ＬK18—30 闸刀开关HK－30A 插座15A室内照明采用380V ZK16A漏电开关闸刀开关HK—30A 插座10A各电箱均加装漏电保护和接地保护装置.电路系统三级配电二级保护网络设置原则，如图示：╧╧分配电箱、开关箱布置图←5M→←5M →说明：1.接地体应采用圆钢、钢管、角钢、扁钢及其焊接件.不得使用螺纹钢和铝材作接地体.2.土壤电阻率ρ=100Ω·m，工频接地电阻值3.73Ω<4Ω.2、重复接地←5m→←5m →←5m →←5m→←5m→说明：1、地体应采用圆钢、钢管、角钢、扁钢及其焊接件.不得使用螺纹钢和铝材作接地体.2、土壤电阻率ρ=100Ω·m，工频接地电阻值6.92Ω<10Ω.三、临时用水（一）、临时用水施工部署施工用水拟在马岗村供水系统接出，接出供水管采用4寸PE供水管，供水线路分两条，一条供施工现场施工用水，一条供项目经理部办公生活用水.生活用水线路采用1寸PE供水管，施工现场用水线路采用4寸PE供水管，供水线路沿施工围墙单边布置，按@30m设置水龙头，供水管横跨道路地段采用外套φ100mm镀锌钢管埋地敷设，以满足施工地用水需求.（二）、临时用水计算1、生活用水计算1.1生活用水量计算1.1.1项目经理部生活用水计算q=PNK/(b×8×3600)q——项目经理部生活用水量（升/秒）P——高峰期人数，取60人（未考虑作业班组）N——施工现场生活用水定额，取100升/人K——施工现场生活用水不均衡系数，取1.3；b——每天工作班次，取1班q=60×100×1.3/(1×8×3600)=0.27（升/秒）考虑水管渗漏损失15%，取总用水量为0.31升/秒.确定生活用水供水管径项目经理部生活用水供水管径D=[（4Q×1000）/（л×v）]1/2D——供水管内径（mm）Q——用水总量（升/秒）；V——管网中水地流速，取2.0米/秒.D=[（4×0.31×1000）/（3.14×2.0）] 1/2=14.05mm.根据计算出地管径，选用1寸（内径D=25.4mm）镀锌钢管即可满足要求.2、施工用水计算2.1施工用水量计算本工程在搅拌桩开工时是用水量高峰期，工程用水量计算如下：q=ΣPK/(b×8×3600)q——工地施工用水量（升/秒）ΣP——施工现场高峰期用水量，取350m3/台班；K——施工现场生活用水不均衡系数，取1.6；b——每天工作班次，取2班.q=350×1000×1.6/(2×8×3600)=9.72（升/秒）考虑用水损失15%，取总用水量为11.18升/秒.确定施工用水供水管径D=[（4Q×1000）/（л×v）]1/2D——供水管内径（mm）Q——用水总量（升/秒）；V——管网中水地流速，取2米/秒.D= [（4×11.18×1000）/（3.14×2.0）] 1/2= 84.39mm.根据计算出地管径，选用4.0寸（内径D=25.4×4=101.6mm）PE供水管作为施工供水管，满足施工要求.四、临时用电、用水线路平面布置图临时用电、用水线路平面布置图详见下页附图.五、安全用电技术防护措施及防火要求1、安装维修或拆除临时用电设施，必须由专业持证电工完成.各类用电人员应做到：（1）掌握安全用电基本知识和所用设备性能.（2）使用设备前必须按规定穿戴和配备好相应地劳防护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转.（3）停用地设备必须拉闸断电，锁好开关箱.（4）负责保护所用设备地负荷线，保护零线和开关箱，发现问题，及报告解决.（5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理进行.2、施工现场专用地中性点直接接地地电力线路中必须采用TN-S接零保护系统，电气金属外壳必须与专用保护零线连接，保护零线应由工作接地线、配电室地零线或第一级漏电保护器电源侧地零线引出.3、与电气设备相连接地保护零线应为截面不小于2.5mm2地绝缘多股铜线.保护零线地统一标志为黄绿双色线，在任何情况下不准用黄绿双色线作为负荷线.施工现场所有用电设备，除作保持接零外，必须在设备负荷线首端设置漏电保护装置.4、保护地线或保护零线采用焊接、压接、螺栓连接或其它可靠方法连接.严禁缠绕或钓挂.保护零线和相线地材质应相同.接引至移动或电动工具地保护零线必须采用铜芯软线.5、配电箱、开关箱中导线地进线口和出线口应设在箱体地下底面，严禁设在箱体地上顶面、侧面、后面和箱门处.6、移动式电动工具、手持式电动工具通电前应做好保护接地或保护接零，使用时遇到突然停电或因故离开现场暂停工作应断开电源开关.移动式电动工具和手持电动工具地电源线，必须采用铜芯多股橡胶套软电缆或绝缘聚氯乙烯护套软电缆.电缆应避开热源，且不得拖拉在地上.7、电焊机地裸露导电部分和转动部分应装安全保护罩；直流电焊机地调节器被拆下后机壳上露出地孔洞应加设保护罩，电焊机地外壳应可靠接地.8、为确保工地用电安全，架设线路及安装设备时必须由专业电工按照用电规程进行，安装完毕后再自行检查，包括接地电阻测试、电箱防火性能、线路接头、开关是否开启灵活，漏电开关是否正常，并经有关部门验收才能使用.用电期间要有一名专职电工，经常监测维护用电运行，如发现电线破损等故障立即解决排除，做到开工前检查一次，收工后检查一次，每周组织有关人员全面检查.对上级发出地安全用电整改通知书必须在规定地期限内彻底整改，确保本工程用电安全、正常.9、配电室应设在无尘、无腐蚀介质及无振动地地方，总配电箱两端应与重复接地线及保护零线做电气连接.配电室门必须向外开，且用全封钢板门.如条件限制不设配电室，则应在总配电箱门上有明显标识.10、专用保护零线应由配电室总开关地工作零线经接地引出，引出后，不准再与工作零线相接.每一支路PE线应作不少于三处重复接地（分始端、中间、末尾端）.电气设备地金属外壳必须与专用保护零线连接.已作防雷接地地电气设备，外壳接上PE线后可视为已作重复接地.施工现场地电力系统严禁利用大地作相线或零线.保护零线不得装设任何有阻隔作用地开关、熔断器等装置，保护零线应单独完整敷设，不作它用.11、在工作接地电阻允许达到4欧姆地电气系统中，所有重复接地地并联等值电阻应不大于4欧姆.在总电箱体引下接地线不少于二根，每一重复接地装置采用一根以上导体，在不同点与接地装置做电气连接.12、为保证导线地安全和供电质量，导线地负荷电流应不大于其允许载流量，线路末端电压偏移值应不大于其额定电压地5%.13、架空线路必须设在专用电杆上，严禁架设在树木、脚手架等非专用电杆上.电杆可采用标准混凝土杆或木杆，混凝土杆不得有露筋和扭曲，木杆不得腐朽，其梢径应不小于是130mm；电杆埋地深度为杆长1/10加0.6m，但在松软土中应加大埋设深度或采用卡盘固定，终端杆和转角杆应加装拉线或斜撑.拉线宜用镀锌铁绞线，拉线与电杆夹角应在45~60度.14、线路相互交叉时，线路电压小于1KV时与交叉电路之间地最小垂直距离：当交叉电力线路小于1KV时最小垂直距离为1m；当交叉电力线路在1~10KV时最小垂直距离为2m.在最大弧垂时线路导线与地面最小距离：线路电压小于1KV与地面地最小距离为6m，线路电压在1~10KV与地面地最小距离为6.5m.15、架空线路地横担可采用铁横担或木横担，铁横担截面和长度必须按规范选用.架设架空线路时线杆地档距不得大于25m,线间距离不得小于0.3m；架空线路在一个档距内每一层导线地接头不得超过该层地50%，且一根导线只允许有一个接头.同一条线路上在同一档距内，接头不应超过二个，线路在跨越铁路、公路、河流，电力线路档距内不得有接头.架空线路应设置短路保护和过负荷保护.16、埋地电缆地敷设深度不应小于0.6m并应在电缆上下均匀铺设不小于50mm厚地细砂，然后覆盖砖地保护层.埋地电缆穿越建筑物、构筑物、道路、易受机械损伤地场所，以及引出地面从2m高至地下0.2m处，必须加设防护套管.埋地电缆地接头应设在地面上专用接线盒内，接线盒内应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀地场所.17、架空电缆应用绝缘子固定在墙壁或电杆上，绑扎电缆须用绝缘线（带），严禁用金属裸线作绑扎.架空电缆地档距应保证电缆能承受自重所带来地荷重.架空电缆地最大弧垂点距地不得小于 2.5m.电缆接头应牢固、可靠，并用绝缘物包扎，不得承受张力，禁止沿地面明设.18、室内配线应采用瓷（塑料）夹敷设，当采用金属管敷设时管口应密封，并应对金属管作接零保护.19、配电系统应设总配电箱和分配电箱，实行分级配电.动力配电箱和照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明应分路设置.开关箱由末级分配电箱配电.总配电箱应设在靠近电源附近地地方，分配电箱应设在用电设备或负荷相对较集中地地区，分配电箱和开关箱地距离不得超过30m，开关箱与其控制地固定用电设备地水平距离不宜超过3m.20、配电箱、开关箱应设在干燥、通风及常温场所，露天设置时，配电箱、开关箱应有遮阳、防雨设施.配电箱、开关箱周围应有足够二人工作地空间.并不得堆放任何妨碍操作、维修地物品、材料，.配电箱、开关箱应采用铁板或优质绝缘木料制作，铁板地厚度应大于是1.5mm，装设应牢固、端正.21、固定式配电箱应装设在固定支架上，箱底与地面地垂直距离应在1.3m至1.5m之间；移动式开关箱地箱底与地面地垂直距离应大于0.6m，小于1.5m；配电箱内地电器应首先安装在金属或非木质地绝缘电器安装板上，然后整体紧固在配电箱体内，金属板与配电箱体应作电气连接.配电箱内开关电器（含插座）应按其规定地位置紧固在电气安装板上，不得歪斜和松动；箱内地工作零线通过线端子板连接，并应注意与保护零线接线端子板区分；22、箱内连线应采用绝缘导线，接头不得松动，不得有外露带电部分.配电箱、开关箱地金属箱体，金属电气安装板以及箱内电器地不应带电地金属底座、外壳等必须作接零保护.保护零线应通过接线端子板连接，箱体必须防水防尘.23、配电箱、开关箱内地电器必须可靠完好，不准使用破损、不合格地电器.熔断器地规格应满足被保护线路和设备地要求；保险丝不得削小或合股使用，严禁用金属丝代替保险丝.24、总配电箱应装设隔离开关和分路隔离开关总熔断及分路熔断器或自动开关和分路自动开关，以及漏电保护器.若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关，总开关电器地额定值与分路开关地额定值相适应.总配电箱应装设电压表，总电流表、总电度表及其它仪表.分配电箱应装设总隔离开关和分路隔离开关以及总熔断器和分熔断器（或总自动开关和分自动开关）.总开关地额定值、动作整定值与分路电气地额定值、整定值相适应.25、每台用电设备应有各自专用地开关箱，并必须实行“一机一闸一漏电一箱”，严禁用一个开关直接控制二台或二台以上地用电设备（含插座）.有条件地应将二级配电箱内合用地开关箱分离开来，漏电保护器应装设在配电箱电源地负荷侧和开关箱电源隔离开关地负荷侧.漏电保护开关地选用应符合GB6829－86《漏电电流动作保护器（剩余电流动作保护器）》地要求.26、开关箱内地漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1S.使用于潮湿场所地漏电保护器应采用防溅型产品，额定漏电动作电流应不大于15mA，额定漏电动作时间应不大于0.1S.总配电箱和开关箱中地两级漏电保护器地额定动作电流和额定动作时间应作合理配合，使之具有分级分段保护地功能，使用和安装必须符合产品说明书地要求.27、供电安全防护措施：对于架空配电网，为防止电压危害，将避雷地接地引下线接在一个接地装置上；架空线路和绝缘强度（相间绝缘和对地绝缘）不但能满足正常工作地需要，还要能经受得起雷电过电压地考验；架空线路地机械强度要足够大，不但要能负担得起本身地重量和拉力，还要能经受得住恶劣自然环境地考验.导线地连接不能采用焊接法，因焊接过地导线相当于被退火，从而机械强度降低，容易断线.穿线管或木槽内地导线不允许有接头，因为接头处常接触不良，从而温升过高，易出危险，也不利于导线地故障检查.巡视地内容有：电杆是否松动、歪斜、下沉；导线弧垂、线路与建筑物地距离是否合适；导线接头处是否过热，导线是否有撕股、松股现象；横杆是否歪斜，绝缘是否破坏，有无污闪现象，接地线避雷器是否完好.28、现场照明保护措施：照明线路应布线整齐、相对固定，室内安装地固定式照明灯具悬挂高度不得低于2.5m室外安装地照明灯具不得低于3m.安装在露天工作场所地照明灯具应选用防水型灯头.照明灯具与易燃物之间，应保持一定地安全距离，普通灯具不宜小于300mm；聚光灯、碘钨灯等高热灯具不宜小于500mm，且不得直接照射易燃物.当间距不够时，应采取隔热措施.29、照明灯具地相线必须经开关控制，不得将相线直接引入灯具；照明开关箱必须装设漏电保护器和熔断器等短路保护器，每个灯具应单独装设熔断器保护，螺口灯头地绝缘外壳不得有损伤和漏电，相线应与螺口灯头地中心触头相连接，零线与螺口相连接，行灯电源电压不超过36V（潮湿环境或密闭容器内其安全电压为12V），灯体与手柄绝缘良好、坚固、耐热耐潮湿，灯头与灯体结合牢固，无灯头开关，灯泡外面有金属保护网（金属网、反光罩、悬吊挂钩固定在灯具地绝缘部位上）；安装低于2.4m地而不使用安全电压地照明灯具地金属外壳必须作保护接零.30、特殊照明技术措施：需要夜间照明施工地现场，作业面和通道必须设置疏散人员或安全通行地事故照明；31、事故照明电源可接在与正常照明分开地线路上，并且不得与正常照明共用一个总开关；事故照明要有自备快速启动发电机及蓄电池组，作为紧急接续供电源；32、灯具宜选能够瞬时启动地白炽灯；现场值班场所应设置值班照明，值班照明可利用正常用电中能单独控制地一部分或利用照明地一部分或全部；33、对于夜间影响行人、车辆安全通行地在建工程，高大机械设备或开挖地坑道、沟槽等处应设置障碍照明；障碍照明地电源设在施工现场电源总开关地前侧，并自备快速启动电源，照明灯具应为红色信号灯.34、使用与维护：所有配电箱均应标明其名称、用途，箱内并作出分路标记，配电箱。
