九年级下册电功率单元复习练习(Word版含答案)

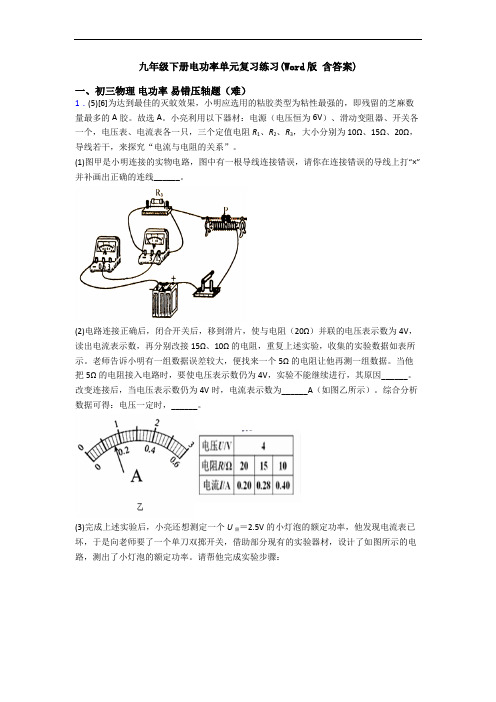

九年级下册电功率单元复习练习(Word版含答案)一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

2020-2021年电功率中考压轴题分类汇编(word)1

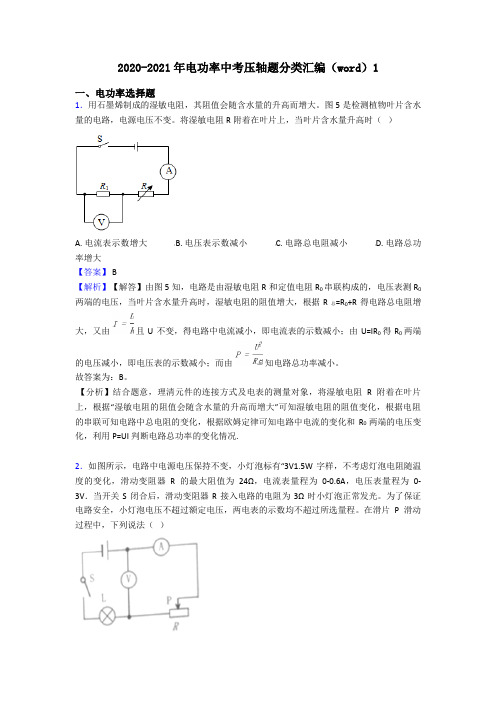

2020-2021年电功率中考压轴题分类汇编（word）1一、电功率选择题1．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

图5是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A. 电流表示数增大B. 电压表示数减小C. 电路总电阻减小D. 电路总功率增大【答案】 B【解析】【解答】由图5知，电路是由湿敏电阻R和定值电阻R0串联构成的，电压表测R0两端的电压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R总=R0+R得电路总电阻增大，又由且U不变，得电路中电流减小，即电流表的示数减小；由U=IR0得R0两端的电压减小，即电压表的示数减小；而由知电路总功率减小。

故答案为：B。

【分析】结合题意，理清元件的连接方式及电表的测量对象，将湿敏电阻R附着在叶片上，根据“湿敏电阻的阻值会随含水量的升高而增大”可知湿敏电阻的阻值变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI判断电路总功率的变化情况.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。

2020-2021年电功率期末复习专题练习(word版 ...(word)

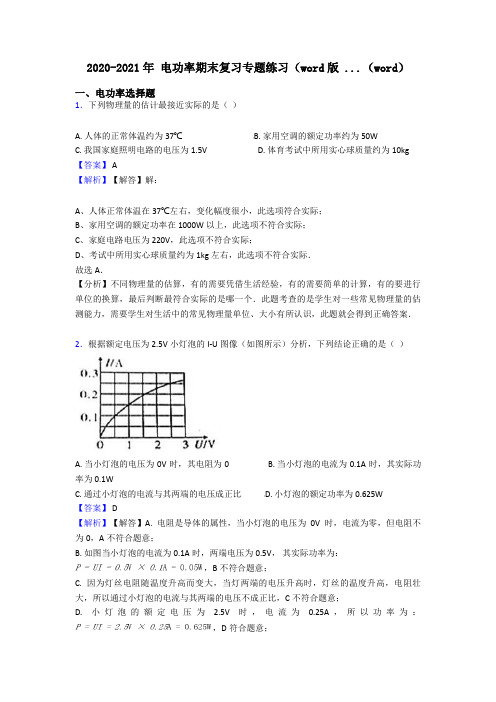

2020-2021年电功率期末复习专题练习（word版 ...（word）一、电功率选择题1．下列物理量的估计最接近实际的是（）A. 人体的正常体温约为37℃B. 家用空调的额定功率约为50WC. 我国家庭照明电路的电压为1.5VD. 体育考试中所用实心球质量约为10kg 【答案】 A【解析】【解答】解：A、人体正常体温在37℃左右，变化幅度很小，此选项符合实际；B、家用空调的额定功率在1000W以上，此选项不符合实际；C、家庭电路电压为220V，此选项不符合实际；D、考试中所用实心球质量约为1kg左右，此选项不符合实际．故选A．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．2．根据额定电压为2.5V小灯泡的I-U图像（如图所示）分析，下列结论正确的是（）A. 当小灯泡的电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W【答案】 D【解析】【解答】A. 电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，A不符合题意；B. 如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为：，B不符合题意；C. 因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻壮大，所以通过小灯泡的电流与其两端的电压不成正比，C不符合题意；D. 小灯泡的额定电压为 2.5V时，电流为0.25A，所以功率为：，D符合题意；故答案为：D。

【分析】根据坐标图像，利用电压和电流计算用电器的电功率.3．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．4．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

2010年中考物理试题分类汇编--第八章_电功率(按人教版教材章节分类)

2010年中考物理试题分类汇编--第八章电功率(按人教版教材章节分类)一、电能（2010安徽）3．用两节串接后的干电池给小灯泡供电，电压是3V ，小灯泡发光时通过的电流为0.3A ，此时小灯泡的电阻为_____ ，工作0.5min 消耗的电功为_______J 。

10 27(2010上海市)9．在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用_________表计量。

9．220；并联；电能。

（2010南京）21．家庭电路中，照明灯泡与控制它的开关之间的连接方式是 ▲ 联．一只标有"PZ220—100”字样的白炽灯泡，正常工作5h 消耗的电能是 ▲ kW ·h ．串；0.5（2010盐城）17．家庭电路中，电能表是用来测量电路消耗 ▲ 的仪表，熔断器是在电路超负荷运行或发生 ▲ (选填“短路”或“断路”)故障时起保护作用的装置．小红家的电能表2月底的示数为 3月底的示数为家3月份消耗的电能为 ▲ kW •h ．分析：本题考查学生对家庭电路中设备的作用和电能表的读数，让学生知道物理知识能够应用到生活实际，激发学生学习物理的兴趣．难度系数0.9．正确答案：电能短路 40二、电功率（2010黄冈） 27．如图甲所示电路中，电源电压不变，闭合开关S ．将滑片P 移到某一位置时．电压表示数为6V ，两块电流表指针的位置均如图乙所示，则R 1电阻是 Ω，此时R 2的电功率是 W ；若将滑片P 向右移动， A 1的示数将，A 2的示数将（填“变大”、“变小”或“不变”）．27、20；7.2；变小；不变（3） 2 1 3 8 2 2 1 7 8 2(2010上海市)15．上海世博会太阳能光伏发电项目已经并网成功，预计年发电量可达为5×106千瓦时，这一项目是通过高科技将太阳能转化为________能。

专题30测量小灯泡的电功率(综合练习)-上海市2024年中考复习资料汇编(培优专用)2

专题30 测量小灯泡的电功率（综合练习）一、题目类型“测量小灯泡的电功率”有一部分题目综合性比较强，例如需要判断电源电压、小灯的额定电压，会正确选择滑动变阻器规格；有些题目与“伏安法测电阻”一起考。

二、例题分析【例题1】（2018上海中考）现有器材：电源（电压有2、4、6、8、10和12伏六档）、电流表、电压表和电键各两个，滑动变阻器（标有“20欧2安”字样）、待测小灯泡（标有“2.2伏”字样）和待测电阻R X各一个，以及导线若干。

小华要做“用电流表、电压表测电阻”实验，小红同时要做“测定小灯泡的电功率”实验，但由于变阻器只有一个，两位同学讨论后，设计实验方案并分配器材，然后使用各自分得的器材进行实验。

实验中，小华发现电路中电流表的最小示数为0.2安；小红观察到当小灯泡正常发光时电流表的示数为0.3安。

（1）根据小华的实验的相关信息，（a）画出小华实验的电路图；（在答题纸的相应位置作图）（b）电流表示数最小时测得的电阻R x= 欧。

（2）根据小红的实验的相关信息，（a）计算出小灯泡的额定功率P额；。

（b）计算说明实验中小红选择的电源电压档位。

【例题2】（2020闵行二模）某学习小组成员小兰进行测定小灯电功率实验，小明进行伏安法测电阻实验。

实验室提供了以下器材：电流表、电压表和开关各2个、滑动变阻器3个（分别标有“5欧2安”、“10欧1安”、“20欧1安”字样）、新干电池5节、标有“3.5伏”字样的小灯、待测电阻Rx以及导线若干。

他俩合理分配器材后同时开展实验，实验中电路连接均正确、操作步骤规范。

实验时，小兰先读出了开关刚闭合时的数据，其中电流表示数为0.2安；接着，移动变阻器的滑片至小灯正常发光，读出此时的电流为0.24安。

小明也读出了开关刚闭合时的数据，其中电压表示数为2.1伏；接着移动滑片至中点位置，读出了第二组数据。

他们相互交流数据后发现恰好有一组数据完全相同。

最后，他们再次移动滑片，分别测出第三组数据，完成了各自的实验。

2021年中考物理真题分类汇编之十六电功率(附答案)

2021年中考物理真题分类汇编之十六电功率（附答案）姓名：__________ 班级：__________考号：__________一、单选题1.甲、乙两电热丝电阻之比为2:3，通过的电流之比为3:1，则相同时间内产生的热量之比为（）A. 2:1B. 6:1C. 1:2D. 1:62.如图所示，电源电压保持不变，滑动变阻器R1的最大阻值为20Ω，小灯泡的电阻R L=8Ω，R2＜R L，闭合开关S，当滑片P置于b端时，小灯泡的实际功率为2W，忽略温度对小灯泡电阻的影响，则滑片P置于a端时小灯泡的实际功率可能是（）A. 10WB. 15WC. 25WD. 30W3.图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关，将R2滑片从位置1移到位置2，根据两表示数作出的U-I图像如图乙中AB所示，其中A点的数据与滑片在位置1时对应，下列判断正确的是（）A. 电源电压为3VB. 滑片移动过程中，R2接入电路阻值变大C. 电阻R1的U-I图像一定与线段AB相交D. 滑片移动过程中电路消耗的总功率先变大后变小4.如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（）A. 电流表的示数最大为0.6AB. 滑动变阻器接入电路的最小电阻为4ΩC. 灯泡消耗的最小电功率为0.12WD. 电路消耗的最大功率为2.7W5.在图甲所示电路中，电源电压保持不变，电流表的量程为0~0.6A，电压表、的量程均为0~3V，滑动变阻器R的规格为“30Ω0.5A”，在保证电路各元件安全的情况下，最大范围调节滑动变阻器的滑片P，其中一只电压表示数与电流表示数对应关系如图乙所示，当滑片P在某点时，电压表、的示数之和为4V。

初中物理电功率习题汇编(最全版)

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

电功率总复习经典例题、习题(word)

电功率总复习经典例题、习题（word）一、电功率选择题 1．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。下列说法正确的是（）

A. 此实验在探究电热Q与电阻R是否有关 B. 通过R1的电流和通过R2的电流大小相等 C. 电阻R1两端的电压和R2两端的电压相等 D. 通电后，A管的液面将会比B管的液面高【答案】 D 【解析】【解答】由图知，R2与R3并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2 ，可见，该实验探究的是电热Q与电流是否有关，A、B均错误；又根据U=IR知，R1两端的电压大于R2两端的电压，C不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2 ，而通过R1的电流大于通过R2的电流，由Q=I2Rt知，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，D符合题意。故答案为：D 【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.

2．如图所示，下列测量记录正确的是（）

A. 物体的长度是3.15cm B. 体温计的示数是36.7℃ C. 弹簧测力计示数是1N D. 电能表的示数是2015kW•h 【答案】 B 【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm﹣2.00cm=1.15cm．故A错误；

B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确； C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误； D、电能表的读数为201.5kW•h．故D错误．故选B．【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位． ②要弄清楚体温计的量程和分度值再去读数． ③要弄清楚弹簧测力计的量程和分度值再去读数． ④电能表的读数要注意，最后一位为小数位．

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5 •在如图甲所示的电路中，电源电压为 9V且保持不变，电流表的规格为“ 的规格为“ 0〜15V ”，灯泡上标有“ 6V 6W”字样，灯泡电流随电压变化关系如图乙，灯

泡正常发光时的电流 ________ 当电流表示数为0.4A时，电压表示数 ___________ 。为了保证电路安全，滑动变阻器接入电路中的最小阻值 ___________ 此时电路消耗的总功率更多精品文档

电功率复习题分类练习、图像类 1 •如图是一个小灯泡的电流和电压变化图象，物理学中叫做伏安特性图象。由图象可知，当小灯泡在U=4V时，灯泡灯丝的电阻为 _________________ Q;当小灯泡流过0.3A的电流时，它消耗的功率是 _______ W。 2.小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图所示。由图可知, 当小灯泡L正常发光时，通过其灯丝的电流是 ___________ A ;通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯炮 L消耗的实际功率为

0.6 1 口伏*

/T /

1.D

W。

0.B

第3题图 J

* 1 T — 2 ； I 4 5 « 6 7

L.0

第1题图 3 •用电器Ri和R2都标有“ 6V” 图象可求出用电器 R1的额定功率是中工作，则用电器 R2的实际功率是

第2题图的字样，已知它们的电流随电压变化的图象如图所示，禾U用该 _W;若把Ri和R2串联在电源电压为 6V的电路 W。 4 .小明利用标有“ 6V 6W”的灯泡Li和“ 6V 3W”的灯泡L?进行实验。 (1)当Li正常发光时，通过 Li的电流为 ____________ A。

(2)如图1所示：A、B分别为通过灯泡Li和L2中的电流随两端电压变化关系的曲线。现将两灯连入图2所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为 ______

1—- 图2

第4题图

//A

0〜0.6A ”，电压表 6•家用电灭蚊器的发热部分使用了 PTC发热材料，它的电阻随温度变化规律如图所示。使用时发热体直接连入家庭电路，当发热体的温度为 60C时，则此时电功率为 _________ W，如果这只电灭蚊器的平均电功率为 5W，按一天工作10h计算，该家用电灭蚊器一个月（按 30天计算）消耗电能 _____________ kW -h,当发热体温度继续上升时，电灭蚊器发热体的电阻会 ____________ 它的电功率会 _______ （最后两空选填“增大”、“不变”、“减小”）。 7 •如图所示，是小明同学在网上查阅的一幅某种型号的家用白炽灯泡电流与电压关系的图象。通过分析图象可知：灯泡的电阻随着电压的升高而 _____________ ;这个灯泡在 220V电压下工作

&在图甲所示的电路中， Ri为定值电阻，R2为滑动变阻器（允许通过的最大电流为 5A ）。图乙反映了当开关 S由断开到闭合，再移动滑动变阻器滑片 P的过程中，ab两端的电压U和通

W;这个灯泡两端电压是 110V时，灯丝电阻是 __________ 过的电流I之间的关系。图丙反映了滑动变阻器 R2消耗的电功率P与电流I之间的关系。则

Ri的阻值为- 点间的电压为 9•图甲是小灯泡中的电流随它两端电压变化的图象。泡接入图乙所示电路中，闭合开关S后，小灯为1W;再闭合开关 Si后，电流表示数变化了

Q ;当R2的功率为120W

V。

电阻R的阻值是 ______________ Q ,此时电路消耗的总功率 10•小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S,将滑动变阻器的滑片 P从a端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可得，定值电阻 Ri的阻值是 ___________________ Q o 实验时，电源电压保持 5V不变，当滑片P位于a 端时，滑动变阻器消耗的电功率是 ___________ W,此时，电阻Ri在10min内产生的热量为 __________ J。

11 •两个电路元件 A和B中的电流与其两端电压的关系如图所示，若将 A和B并联接在电压为 2.0V的电源两端，贝U A和B消耗的总功率为 __________ W。

时，消耗的电功率是第8题图时，ab两

甲甲乙、信息题 1.微电子控制电热水瓶的铭牌如下表: 型号电源消耗功率容量

DSP-22C 220V, 50Hz 煮水时700W 保温时30W 2.2L 由此可知：在额定电压下工作，保温时通过电热水瓶的电流约是 ____________ A （保留两位小数）；煮水6min，消耗的电能是 _________ kW • h。 2 .小明家的电冰箱铭牌如下表，小明在家用电器只有冰箱工作的情况下，观察冰箱从启动到停止工作用了 6min，电能表转盘转了 18圈，则该冰箱以标定耗电量工作时，一天实际工作 h，启动 ________ 次，每消耗1度电电能表转盘转 __________ 转。

耗电量 0.72 kW • h/24h 额定电压 220V

冷冻量 4kg 输入功率 120W

制冷剂 R600a 气候类型 N • ST 3 •一些城市开始使用了风能、光能互补路灯它是由太阳能电池板、小型风力发电机各自给 24V 蓄电池充电，晚上由 LED （发光二极管）灯照明。下表是亮度相当的两种灯的相关数据。

一盏LED灯一盏白炽灯发光原理二极管发光钨丝高温发光

额定电压 24V 220V 响应时间 10-9s 10-3s

额定功率 12W 100W

要使该路灯总发光效果相当于 500W白炽灯，它应由 ____________ 盏LED灯 _________ 联而成。原来是用500W白炽灯，若每晚供电10h，一个月（30天），消耗了 ___________ kW. h的电能。请说出这种路灯优点 __________________________________________________

________________________________ （至少说两点）。 4 •小华在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸” 了。则“跳闸”的原因可能是 ______________________ 根据小华家自动空气开关上的铭牌，如图所示，他家的电路允许使用的电器总功率最大为

-70 A 最丸工作电流 10 A 弱电电流 <30 mA 新定电压 220 V 动柞时间 ^0.1 5 学习-----好资料 ________ W。

5.很多家用电器在待机状态下也会消耗电能。小玲在 “五一”旅游期间，只让电视机处于待机状态，断开其他用电器，出发时电能表的示数如图甲所示，回来后电能表示数如图乙所示，她家的电视机消耗的电能是 ________________ kW • h,如果这段旅游时间约为

60h，电视机待机功率是 ________ W。

6 .下表列出了小王家两件家用电器铭牌上的主要项目。 BC-65B电冰箱 FS-69电扇额定电压 220V 规格 400mm 工作频率 50Hz 额定电压 220V 额定功率 70W 工作频率 50Hz 耗电量 0.50 ( kW • h) /24h 额定功率 65W

(1) 根据铭牌上提供的信息，可以算出电扇连续正常运转 10h消耗的电能为 kW • h; (2) 2007年5月3日上午8:00，小王看了一下家中的电能表，示数如上图所示，然后他们一家外出旅游，其间家中只有电冰箱正常使用，他们于 5月4日上午8:00回家时，电能表示数变为 Q

、输电线有关问题 1.如图所示，当闭合开关 Si时，灯正常发光；再闭合 S2

使电炉开始工作，灯变暗了。对以上现象的分析是：因为电炉的 ______________ 大，使用后导致干路中的大，导线分压增大，灯两端实际电压 __________ 。 2•甲、乙两地相距 40千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为 0.2欧。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为 3.0 伏时，电流表的示数为0.5安，则短路位置离甲地的距离为 ( ) A . 10千米 B. 15千米 C. 30千米 D. 40千米 3 .由电压为220V的电源向远处某工地的一盏标着“ 灯泡消耗的实际功率为 55W，则导线消耗的功率( A .小于5W B .等于5W C .大于5W D .不能确定

1 -------------------------------------------------------- 1 —

4 ° 火钱

PZ220-60 ”的电灯供电，由于导线有电阻, )

甲 - h 220V 5 A 和 JU 1 srkDt-yiw ■ h

灯 41220 V 60 WH 电护"220 V 3 00GU'
