《发电厂、变电站电气部分》5~10章习题填空题：1.根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为配电装置。
2.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为小电流接地系统。
3.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为大电流接地系统。
4.为保证导体可靠工作，须使其发热温度不得超过一定限值，这个限值叫做最高允许温度。
5.导体发热计算是根据能量守恒原理计算的。
6.导体的发热主要来自导体电阻损耗的热量。
7.导体短路时发热的计算目的是确定导体短路时的最高温度。
8.短路电流通过导体时产生的热量几乎全部用于使导体温度升高。
9.载流导体位于磁场中受到磁场力的作用，这种力被称作电动力效应。
10.平行布置的三相导体，发生三相短路时最大电动力出现在中间相上。
11.厂用电量占发电厂全部发电量的百分数称为厂用电率。
12.厂用工作电源因事故或检修而失电时，能替代工作电源的是备用电源。
.13.大型火电厂备用电源备用方式是明备用。
14.发电厂厂用电系统接线通常都采用单母线分段接线方式。
15.发电厂的厂用电源，除应具有正常的工作电源外还应设置备用电源、起动电源和事故安保电源。
16.一般电厂中都以启动电源作为备用电源。
17.为保证厂用电系统供电的可靠性，高压厂用母线均采用按锅炉分段的原则将母线分成若干段。
18.设计电厂备用工作电源时需要考虑的自启动包括失压自启动。
空载自启动。
带负荷自启动。
19.发电厂用电动机自启动校验可分为电压校验和容量校验。
20.载流导体选择的一般条件主要有两点：(1)按正确工作条件选择额定参数；(2)按短路校验热稳定和动稳定。
21.在选择电气设备时，一般可按照电气设备的额定电压不低于装置地点的电网额定电压条件来选择22.电气设备满足热稳定的条件是。
23.电气设备满足动稳定的条件是。
24.一台电流互感器使用在不同准确级时，其额定容量不同。
城市轨道交通双端供电BG110210贾航分解
城市轨道交通双端供电 城市轨道交通双端供电

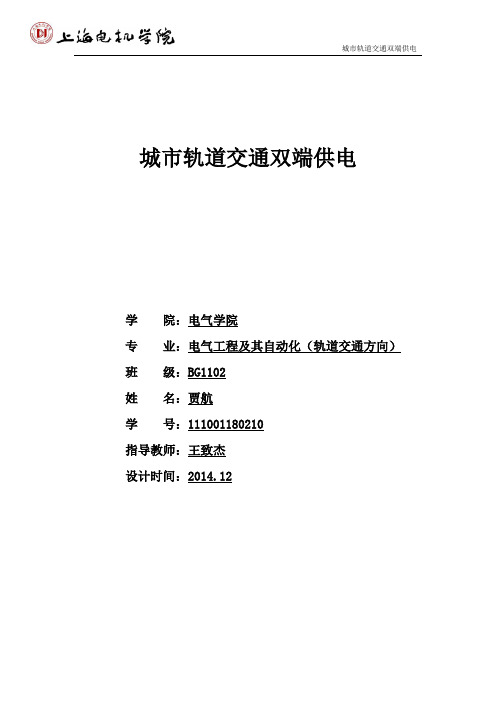

学 院：电气学院 专 业：电气工程及其自动化（轨道交通方向） 班 级：BG1102 姓 名：贾航 学 号：111001180210 指导教师：王致杰 设计时间：2014.12 城市轨道交通双端供电 小组设计及分工： 组长及原理图设计：袁端丽 报告编辑：贾航、叶云舟 报告排版：胡池靖、陈迪 城市轨道交通双端供电 目录 第一章 设计原始资料 ...................................................... 6 1.1具体题目 .......................................................... 6 第二章 设计分析 .......................................................... 7 2.1外部电源选择 ...................................................... 7 2.2牵引变电所接线形式 ................................................ 8 2.3整流机组接线形式 .................................................. 9 第三章 主接线图绘制 ..................................................... 11 3.1电源侧主接线 ..................................................... 11 3.2中压侧主接线 ..................................................... 11 3.3低压侧主接线 ..................................................... 12 4.1变压器形式的选择 ................................................. 13 4.2变压器的冷却方式 ................................................. 13 5.1电缆芯数选择 ..................................................... 15 5.2电力电缆截面选择 ................................................. 16 5.2.1按照载流量选择 ............................................. 16 5.2.2按经济电流选择截面 ......................................... 16 第六章 设备的功能和型式 ............................................. 17 6.1高压开关设备 ..................................................... 17 6.2中压开关设备 ..................................................... 17 6.3断路器类型 ....................................................... 18 1、电压阶级分类 .................................................. 19 2、用途上分类 .................................................... 19 半屋外变电所 ..................................................... 19 7.1主变电所 ......................................................... 20 7.2牵引变电所 ....................................................... 21 7.3牵引变电所布点的基本要求 ......................................... 22 7.3.1满足直流牵引供电系统运行方式的要求 ......................... 22 7.3.2满足牵引网电压损失允许值得要求 ............................. 22 7.4布点的设计方案 ................................................... 23 7.5布点的实现过程 ................................................... 23 8.1负荷计算 ......................................................... 25 第九章 供电系统图、接线图、设备布置图的设计 ............................. 26 9.1供电系统图的设计 ................................................. 26 9.2接线图的设计 ..................................................... 27 9.3设备布置图的设计 ................................................. 29 个人小结 ................................................................ 30 参考文献 ................................................................ 31 城市轨道交通双端供电 序言 城市轨道交通供电系统是将电能从电力系统传送给电力机车的电力装置的总称。城市轨道交通供电系统，担负着运行所需的一切电能的供应与传输，是城市轨道交通安全可靠运行的重要保证。城市轨道交通的用电负荷按其功能不同可分为两大用电群体。一是电动客车运行所需要的牵引负荷，二是车站、区间、车辆段、控制中心等其他建筑物所需要的动力照明用电，诸如：通风机、空调、自动扶梯、电梯、水泵、照明、AFC系统、FAS、BAS、通信系统、信号系统等。在上述用电群体中，有不同电压等级直流负荷、不同电压等级交流负荷；有固定负荷、有时刻在变化的运动负荷。每种用电设备都有自己的用电要求和技术标准，而且这种要求和标准又相差甚远。城市轨道交通供电系统就是要满足这些不同用户对电能的不同需求，以使其发挥各自的功能与作用。 保证电动客车畅行，安全、可靠、迅捷、舒适地运送乘客，是供电系统的根本目的。
第5章 电力系统三相短路的暂态过程
将Im 0 ， 90 和 ＝0代入式短路全电流表达式： i IPm cost IPmet /Ta
短路电流的最大瞬时值在短路发生后约半个周期时出现。 若 f 50 Hz，这个时间约为0.01秒，将其代入上式，可得 短路冲击电流 ：
iim
I Pm
I e0.01/ Ta Pm
(1 e0.01/Ta )I pm
四、短路功率
短路功率也称为短路容量，它等于短路电流有效值 同短路处的正常工作电压（一般用平均额定电压） 的乘积，即
用标幺值表示时
St 3Vav It
St
3Vav It 3VB I B
It IB
It
短路容量主要用来校验开关的切断能力。
5.3 同步电机突然三相短路的物理分析 一 、突然短路暂态过程的特点
强制分量
稳态 短路电流
i
自由分量
基频 非周期 倍频 电流 电流 电流
i i i iap ＋ i2
Td
Ta
励磁电流
i f [0]
直流电流
i f
基频交流
i f
5.4 无阻尼绕组同步电机三相短路电流计算
一、暂态电势和暂态电抗
➢无阻尼绕组同步电机的磁链平衡方程
d
xdid
xadi f
xadiD
q xqiq xaqiQ
电流不突变
I m sin( ) I Pm sin( ) C
C iaP0 I m sin( ) I Pm sin( )
i I Pm sin(t ) [Im sin( ) I Pm sin( )]et /Ta
短路电流关系的相量图表示
在时间轴上的投影 代表各量的瞬时值
tg 1 (L L)
R R
电力系统分析 第七章(三相短路)ppt课件
S XX 1 *
2 * x d ''* N
B 0 .1 2 5 1 0 0 0 .8 3 1 5
S G N
X 3 * X 1 0 R 0 % U 3 I N N U S B 2 B 1 0 4 03 6 0 .4 6 1 . 0 3 0 2 0 .8 7 2
U S
k 2 %B7 .5 1 0 0 1
B 2x5
B 2
4
3
第三节 恒定电势源电路的三相短路
• 恒定电势源（又称无限大功率电源），是指端电压幅值 和频率都保持恒定的电源，其内阻抗为零。
一、三相短路的暂态过程
图1-2 简单三相电路短路
•短路前电路处于稳态：
eEmsin(t ) i Im0 sin(t )
Im0
Em
(RR)22(LL)2
②恶劣天气：雷击造成的闪络放电或避雷器动作，架 空线路由于大风或导线覆冰引起电杆倒塌等。
③人为误操作，如运行人员带负荷拉刀闸，线路或设 备检修后未拆除地线就加上电压引起短路。
④挖沟损伤电缆，鸟兽跨接在裸露的载流部分等。
三、短路的危害
(1)电流剧增：设备发热增加，若短路持续时间较长，可 能使设备过热甚至损坏;由于短路电流的电动力效应， 导体间还将产生很大的机械应力，致使导体变形甚至 损坏。
B
4
T 1 N
%
%
US US T 2 x 4 * j1 0 k 2 0
B T 3 x 6 * j1 0 k 3 0
B
S S T 2 N
T 3 N
3、输电线
2
UU S S x 3 *j x 3 3
4
B 2x 3
B 2
UUU U 2 3 4
高压电工培训课件
第三节 其他变压器
干式变压器 ❖ 1．环氧树脂绝缘干式变压器 ❖ 2、气体绝缘干式变压器 ❖ 3．H级绝缘干式变压器
第四节 互感器
1. 电压互感器是将系统的高电压改变为标准的低电压（100V或100/3） 2, 电流互感器是将高压系统中的电流或低压系统中的大电流改变为低压的标准小电流(5A或1A)。
二、按发生时间不同负荷分类
1、高峰负荷：是指一天24h中负荷最高的一个小时平均负荷。 2、低谷负荷：是指一天24h内负荷最少的一个小时平均负荷。 3、平均负荷：是指电网中或某户在某一段确定的时间阶段内平均小时用电量。
4、一类负荷 ：突然中断供电将会造成人身伤亡或会引起对周围环境严重污染，造成经济上的巨大损失，造成社 会秩序严重混乱或在政治上产生严重影响的负荷，
❖ 变电所主接线：把各种电气设备通过母线、导线联结起来，所构成的汇集和分配电能的系统。 ❖ 电气主接线的基本要求： ❖ 1、保证必要的供电可靠性和电能质量 ❖ 2、具有一定的灵活性和方便性 ❖ 3、具有经济性 ❖ 4、具有发展和扩建的可能性
二、变电所电气设备
主变压器：将高电压改变为低电压。 高压断路器：用来控制、保护一次电路的，它具有开断正常负荷和过载、短路故障的控制、保护能力。 隔离开关：是隔离电源，以形成明显断开点的。 电压互感器：将高电压转变为低电压，供保护和计量用。 电流互感器：将高压系统中的电流或低压系统中的大电流转变为标准的小电流。供保护和计量用。 熔断器：短路或过负荷时，能自动切断故障电路，从而起到短路保护作用。 负荷开关：用来不频繁的接通和分断小容量的配电线路和负荷，并起到隔离电源的作用。
全封闭式组合电器(GIS)
全封闭式组合电器(GIS)——gas insulated substation第一章GIS简介1、GIS的定义全部采用SF6气体作为绝缘介质，并将所有的高压电器元件密封在接地金属筒中金属封闭开关设备。
它是由断路器、母线、隔离开关、电压互感器、电流互感器、避雷器、母线、套管8 种高压电器组合而成的高压配电装置，全称为gas insulated substation。
2、GIS厂商介绍目前GIS国外生产厂家主要有ABB、东芝、三菱、日立、西门子、阿尔斯通、阿海珐(Areva)集团等，国内生产厂家有西安西开高压开关厂、平高集团、西安高压电器研究所电器制造厂、泰开集团有限公司、正泰电气股份有限公司、上海西门子高压开关有限公司、厦门ABB华电高压开关有限公司、江苏现代南自电气有限公司、湖北永鼎开关有限公司、天水长城开关厂等。
目前合企生产的GIS占国内市场相当人的份额，如占550kV断路器和GIS 市场的80％，占252kV断路器和GIS市场的50％，占126kv断路器和GIS市场的30％。
3、GIS的特点GIS一般由各种不同的间隔组成。
本站为户内站，额定电压为252KV，主接线采用双母线接线方式。
本期上8个间隔，其中3个主变、2个出线、2个测保、1个母联间隔。
断路器机构采用CYT机构，电机电压AC220V、控制电压DC110V。
隔离、接地开关机构电机电压AC220V、控制电压AC220V。
断路器气室采用双闭锁接点密度继电器，其余气室采用单接点密度继电器。
进、出线为套管架空线路。
采用了三相共箱式结构（即三相灭弧室，安装在同一壳体内）。
GIS与传统敞开式配电装置相比主要由于其具有以下几个方面的优点：（1）GIS具有占地面积小、体积小，重量轻、元件全部密封不受环境干扰。
（2）操作机构无油化，无气化，具有高度运行可靠性。
（3）GIS采用整块运输，安装方便，周期短，安装费用较低；检修工作量小时间短。
共箱式GIS全部采用三相机械联动，机械故障率低。
电力系统基础知识培训
电力系统基础知识培训 Document number：BGCG-0857-BTDO-0089-2022第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。
这是学习继电保护、自动装置等本书内容的基础。
>>第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。
其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。
电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。
在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。
动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
图1-1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。
电力系统主要组成部分和电气设备的作用如下。
(1)发电厂。
发电厂是把各种天然能源转换成电能的工厂。
天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。
(2)变电站(所)。
变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。
根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。
变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。
南京中力KKS介绍
明确系统、设备及组件编号的规则；
标注方法及符号的选择； 充分考虑电厂的习惯，尽可能方便电厂的使用；
在系统划分经电厂确认后，将系统划分过程中的特殊规则归纳入编码原则当中。
KKS编码的分解级别格式和分类代码元素
分解级别序号 数据字符名称 数据字符类型
0
1
2
3
G F0 F1 F2 F3 FN A1A2 AN A3 B1B2 BN A or N N A A A NN A A NNN A A A N N
A:字母字符(除I和O外字母) N:数字字符(阿拉伯数字) F1/F2/F3/A1/A2/B1/B2 具有分类功能,在索引中查询
电厂标识系统(KKS)技术介绍
1. KKS概述
2. 电厂标识系统（KKS）的应用 3. KKS的分类层次与结构
4. KKS编码原则的编制
5. KKS系统划分 6. KKS编码的编制 7. KKS编码项目实施
KKS编码在钱清电厂EAM系统中的应用一
在KKS编码导入EAM系统 后，KKS编码自动在系统中 形成一颗树，分五层展开。
合理科学的排列、组合，来全面描述（标识）工程项目中
各种类型的系统、设备，以便于管理（分类、检索、查询、 统计等等）。
国外电厂标识系统
德国KKS编码系统：适用于各种类型的电厂，是目前国际 上应用最广泛编码系统。 法国电力公司EDF编码系统：是法国电力公司EDF在核电 站和火电站设计中采用的系统和设备编码方式，仅应用在 法国承包商的势力范围内。 英国CCC编码系统：公共核心代码CCC编码系统，是由英 国GEC公司推出的。 美国国家标准EIIS标识系统：EIIS主要包括原则、部件功 能标识代码表以及各种类型电厂的实施指导和系统描述等 部分。 欧共体核电站编码系统：前欧共体在建立核电站可靠性数 据库时设计了一套ERDS编码。
史上最全变电站各类设备讲解
概述
➢ PT间隔
PT汇控柜
PT
刀闸（接地刀闸）
二.变压器
变压器
常见的两种变压器：
干式变压器
油浸式变压器
变压器
• 变压器的主体构造： 1、铁芯 2、绕组
•变压器的结构——铁芯、绕组、分接开关、绝缘、油箱、冷却器、保护装置
变压器
• 变压器的附件：
• 1-铭牌； 2-信号式温度计； • 3-吸湿器； 4-油标； • 5-储油柜； 6-安全气道 • 7-气体继电器； 8-高压套管； • 9-低压套管； 10-分接开关； • 11-油箱； 12-放油阀门； • 13-器身； 14-接地板； • 15-小车
一、隔离开关的基本知识
• 2、对隔离开关的基本要求： – 具有明显的断点。 – 应有可靠的绝缘。 – 具有足够的热稳定、动稳定。 – 操作性能好。 – 结构简单、动作可靠。 – 带接地刀闸的隔离开关必须装设连锁机构
一、隔离开关的基本知识
• 3．隔离开关的技术参数和型号 – 额定电压（kV） – 最高工作电压（kV） – 额定电流（A） – 热稳定电流（kA） – 极限通过电流峰值（kA）
运行要求
• 含水量的要求： • 危害：1、对于气体本身无影响，但是如果在固体绝缘表
面凝水，则会降低沿面闪络电压，造成闪络放电；2、水 分在电弧作用下参与SF6气体分解，产生腐蚀性氟化物等 有毒气体。降低绝缘部件的绝缘电阻和破坏金属件的表面 镀层。
• 工作：1、测微水。2、吸附剂。 • 巡视要求：
真空断路器
地绝缘的作用。
变压器工作原理
变压器三相绕组接线 有两种： 1、星形联结 记作：“Y”或“y” 2、三角形联结 记作：“D”或“d”
变压器
电力系统课程设计
摘要电力系统分析是电气工程及其自动化专业的必修课。
主要通过理论和仿真计算使学生掌握电力系统三大计算（电力系统短路计算、系统稳定计算、潮流计算的基本方法，深化学生对电力系统基本理论和计算方法的理解，培养学生分析、解决问题的能力和电力系统计算软件的应用能力。
PSCAD仿真软件为我们电力系统分析的学习提供了一个有效的工具，可利用该仿真软件对电力电子电路进行仿真，并以单相交流调压电路为例对其进行了仿真分析对提高学习质量有重要意义。
潮流计算是电力系统最基本最常见的计算。
根据系统给定的运行条件，网络接线及元件参数，通过潮流计算可以确定各母线的电压、幅值和相角，各元件流过的功率，整个系统的功率损耗。
潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节。
因此，潮流计算在电力系统的规划计算，生产运行，调度管理及科学计算中都有着广泛的应用。
也就是说，对于电气工程及其自动化专业的学生来说，掌握潮流计算是非常重要和必要的。
关键词：PSCAD仿真软件；仿真；潮流计算目录摘要 (1)1设计目的与要求 (1)1.1设计目的 (1)1.2设计要求 (1)2课题分析 (2)2.1课题要求 (2)2.2课题解析 (3)3概述 (4)3.1电力系统简介 (4)3.2潮流计算简介 (4)3.3 PSCAD/EMTDC软件简介 (5)3.4 PSCAD基本操作步骤 (6)4 仿真结果 (8)4.1仿真结果波形图 (8)5课程设计自我总结 (13)参考文献 (14)1设计目的与要求1.1 设计目的(1)掌握潮流计算的基本原理。
(2)掌握并能熟练运用PSCAD/MATLAB仿真软件。
(3)采用PSCAD/MATLAB软件，做出系统接线图的潮流计算仿真结果。
1.2 设计要求(1)熟悉PSCAD/MATLAB软件。
(2)编写潮流计算流程图。
(3)建立系统接线图的仿真过程。
(4)得出仿真结果。
(5)按照要求书写课程设计报告。
2课题分析2.1 课题要求设计原始材料：基准功率一般选取S B =100MVA ，基准电压V B 等于各级平均额定电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§2-2 主接线的基本形式
一、基本设备及其作用
断路器：控制和保护作用 有灭弧装置，用于接通和断开正常及短路电流； 隔离开关：没有灭弧装置，用于隔离电压，
在空气中形成明显断口，保障设备和人身安全； 也可用于开合小电流； 隔离开关操作原则：先通后断或等电位 送电时，先合隔离开关，再合断路器； 断电时，先分断路器，再分隔离开关。
第二章 电气主接线
上海电力学院电力与自动化学院 《发电厂电气主系统》课程组
教学要求
掌握电气主接线的基本形式、接线特点及应用； 了解各类发电厂变电站电气主接线的典型接线形式； 掌握电气主接线设计中的主变压器的选择； 掌握限制短路电流的措施。
§2-1 对电气主接线的基本要求
一、基本概念
电气主接线——将电气一次设备按一定顺序接起来的 接受和分配电能的电路。
3) 两组母线同时运行，母联断路器断开（热 备用），常用于系统最大运行方式下，以 限制短路电流。
特点
1）供电可靠 可不停电轮流检修母线（倒闸操作） 一组母线故障，可迅速恢复供电 检修母线隔离开关仅停该线路
2）调度灵活 固定连接方式 运行备用方式
3）扩建方便
思考： 检修出线断路器仍需停该线路，怎么办？
缺点：母线范围内发生故障或母线及 母线QS检修时，需停止供电；各单元 QF检修时，该单元中断工作。
怎么改进？
基本操作一：线路投运、停运
线路投运（以L1为例）
投运前：L1退出运行，QF2，QS2，QS3打开；接地隔离开关QS4打开。 步骤： 1）合母线侧隔离开关QS2；
2）合线路侧隔离开关QS3； 3）合断路器QF2。
二、基本电气主接Βιβλιοθήκη 形式的分类母线的作用：能量的汇集与分配。
单母线
有母线
双母线 一台半断路器接线 母线变压器组
无母线
桥形接线 角形接线
单元接线
（一）单母线接线
接线特点：只有一条母线，且每一支路均有断路器；
1、简单单母线接线（单母不分 段）
优点：接线简单清晰，操作简便，设 备用量少，经济实用；
操作之前：1QFp及两侧隔离开关打开，旁路隔离开关1QSp打开，旁路 母线WBp不带电；1QF及两侧隔离开关1QS1和1QS2合上。
操作步骤：
1）将1QFp继电保护设为瞬动，先合上1QFp两侧的隔离开关，然后合上1QFp， 向WBp充电；
2）若WBp完好，则断开1QFp； 3）合上1QSp； 4）将1QFp继电保护整定同1QF，合上1QFp； 5）断开1QF及两侧隔离开关。
闸 ➢ 一般分2~3段。
3、加装旁路的单母分段接线
3.1 专用旁路断路器 旁路的作用：不停电检修断路器。 正常运行时旁路断路器1QFp、
2QFp和旁路隔离开关是打开的。 适用： 35kV而出线8回以上；
110kV出线6回以上； 220kV出线4回及以上。
若采用SF6断路器或手车式开关柜 或较易取得备用电源，则不须加 设旁路系统。
思考： 1、线路投运时为何先合母线侧隔离开关，再合线路侧隔离开关？ 2、线路停运如何操作？
2、QF（QS）分段单母线
1）用QF1分段单母线
①缩小了母线故障和母线检修时的停电 范围；
②有利于电源间的相互备用和负荷的合 理分配。
两种运行形式（如图）： ➢ 并列运行——正常运行时QF1合闸 ➢ 分列运行方式——正常运行时QF1分
1、可靠性 1）发电厂或变电所在电力系统中的地位和作用 2）发电厂和变电所接入电力系统的方式 3）发电厂和变电所的运行方式及负荷性质 4）设备的可靠程度 5）长期实践运行经验的积累
对电气主接线的基本要求
2、灵活性 正常运行时，能适应各种运行方式 故障时：快速切除故障，最大可能缩小故障范围 留有扩建余地
电气主接线图——由各种电气设备的图形符号联接成 线所组成的电路图。（用单线图表示）
所有符号表示，并按它们的“正常状态”画出 →电器所处的电路无电压存在及无外力作用的状态 （如QF、QS是断开位置）
二、对电气主接线的基本要求
1、可靠性 ——首要任务 2、灵活性
3、经济性
二、对电气主接线的基本要求
（三）一台半断路器接线（3/2接线）
有两组母线，每一回路经一台断路器接至一组母线，两个回路间有一台断路器联
络，组成一个“串”电路，每回进出线都与两台断路器相连，而同一“串”支路
的两条进出线共用三台断路器；正常运行时，两组母线同时工作，所有断路器均
基本操作三：倒母线操作
操作步骤（先通后断）： 1、合上母联断路器两侧的隔离开关； 2、合上母联断路器，向备用母线充电； 3、接通备用母线上的隔离开关； 4、断开工作母线上的隔离开关； 5、断开母联及两侧隔离开关； 6、验电、挂地线、检修。
2、双母线带旁路接线
作用:不停电检修出线断路器 分为：专用旁路断路器
3.2 分段断路器兼作旁路断路器
以分段为主，正常时作分段断 路器用 QS1，QS2，QF1合上，QS3， QS4，QS5断开， 旁路母线不带电
QF1作旁路断路器用时（以A 段母线带旁路为例） QS1，QF1，QS4合上，
QS2，QS3，QS5断开， A段B段母线分别按单母线运行
基本操作二：不停电检修出线断路器（以 1QF为例）
母联兼做旁路断路器
基本操作四：不停电检修出线断路器 (双母线， 专用旁路断路器)
操作前状态:双母线采用固定连接方式供电,线路1接于母线W1,旁路断 路器及两侧隔离开关断开,旁路母线失电
操作步骤: 1、给旁路母线充电,检查旁路母线是否完好,若好,断开旁路断路器; 2、合上旁路隔离开关QS14,给旁路母线充电; 3、合上旁路断路器，对线路1形成两路并供； 4、断开线路断路器及两侧隔离开关； 5、合上接地隔离开关（或挂接地线），即可检修出线断路器。
（二）双母线接线
接线特点：有两条母线，且每一支路通过两组母线隔离开关分别与两组母 线相连。
1、双母线接线
运行方式： 1) 一些电源和出线固定连接在一组母线上，
另一些电源和出线固定连接在另一组母线 上，母联断路器QF合上，相当于单母线分 段运行；
2) 一组母线工作，一组母线备用，全部电源 和出线接于工作母线上，母联断路器断开 ，相当于单母线运行。
