发电厂汽轮机、水轮机技术监督导则
中国华电集团公司技术监督管理办法
附件：中国华电集团公司技术监督管理办法（A版）第一章总则第一条为进一步加强中国华电集团公司（以下简称集团公司）技术监督管理，提高发电设备可靠性，保证集团公司所属发电企业安全、优质、经济运行，根据国家和行业标准，结合集团公司生产管理实际，特制订本办法。
第二条技术监督工作贯彻“安全第一、预防为主”的方针，实行技术负责人责任制。
按照依法监督、分级管理的原则，对发电设备从设计审查、招标采购、设备选型及制造、安装调试及验收、运行、检修维护、技术改造和停备用的所有环节实施闭环的全过程技术监督管理。
第三条技术监督工作以安全和质量为中心、以标准为依据、以计量为手段，建立质量、标准、计量三位一体的技术监督体系。
第四条依靠科技进步，采用和推广成熟的、行之有效的新技术、新方法，不断提高技术监督水平。
第五条本办法适用于集团公司各分公司、子公司、上市公司和有关专业公司（以下简称“分支机构”）及所管理的发电企业。
第二章技术监督主要内容第六条集团公司实施金属、化学、绝缘、环保、热工、继电保护及安全自动装置、节能、电测、电能质量、励磁、汽（水）轮机、水工等十二项技术监督。
第七条技术监督的内容（一）金属监督：高温承压部件；承压汽水管道和部件；汽包和直流锅炉的汽水分离器、储水罐；汽轮机大轴、叶轮、叶片、拉金、轴瓦和发电机大轴、护环、风扇叶，对轮螺栓；高温汽缸、汽室、主汽门、调速汽门、喷嘴、隔板和隔板套；高温紧固件。
水力发电机组重要转动部件及重要承重部件、重要水工金属部件。
（二）化学监督：水、汽、油、气、燃料；设备腐蚀、结垢、积盐；设备停（备）用保护；水处理材料；热力设备化学清洗；化学仪表等。
（三）绝缘监督：电气一次设备绝缘性能；防污闪；过电压保护；接地系统。
（四）环保监督：废水、烟气、灰渣；环保设施；噪声。
（五）热工监督：热工参数检测、显示和记录系统；自动调节系统；保护联锁及工艺信号系统；程序控制系统；量值传递系统及各系统所属热工设备。
汽机技术监督题库
知识点所在章节 管理规定类 管理规定类 管理规定类 管理规定类 管理规定类 管理规定类 管理规定类 管理规定类
题干
备选答案A
备选答案B 两个 2米 禁止操作 3～4 110%±2% 中间值 2000 0.07MPa 0.065～ 0.07MPa 0.07～ 0.075MPa 0.035MPa ±0.03 50℃，45℃
管理规定类 管理规定类 标准规程类 基础知识类 标准规程类
各发电公司应建立技术监督定期查评制度， 一般每年（ ）次，可与春秋检同步进 1 2 行，根据《电力全过程技术监督》检查评价 标准进行查评、发现异常。 各发电公司至少应每（ ）由总工程师组 周 月 织召开一次技术监督例会。 汽轮机启动试验中，主汽门或调速汽门分别 全关而另一汽门全开时，应保证汽轮机转速 500 800 降至（ ）r/min以 下 。 （ ）在建立真空时，具有抽吸能力大、 机械离心式真空 水环式真空泵 消耗能量小、运行噪声低的优点。 泵 汽轮发电机组的冷源损失占全部热量的（ 23% 60% ）左右。 发电厂对速度快、精度高的联轴器找中心广 单桥架塞尺 双桥架百分表 泛采用（ ）找中心的方法。 机组运行时，凝汽器的真空是依靠（ ） 凝结水泵将凝结 抽气器抽真空 来建立的。 水排出 凝汽器铜管安装的质量要求之一是必须保证 铜管胀口有足够的严密性，防止（ ）漏 凝结水 冷却水 入汽侧而使凝结水水质恶化。 国华电发〔2010〕61号“关于进一步加强国 华公司技术监督管理的通知”中授权（ 国华发电部 国华检修管理部 ）履行国华公司技术监督的日常管理、检查 评价、监督指导职责。 按照技术监督信息管理系统中的要求，各厂 技术监督负责人应于每月（ ）日前，将 1 3 报送内容提交给研究院技术中心。 DL/T 1055-2007《发电厂汽轮机、水轮机技 术监督导则》中要求汽门松动/活动试验的 每天 每周 周期为（ ）。 国华公司技术监督实行三级管理的方式，第 发电公司 电科院 一级为（ ）。 机组在起动过程和过临界转速时的振动限值 主管生产的副总 最大不超过规程规定，如振动值需放宽，应 总工程师 经理 由（ ）核准。 为避免造成不必要的受热不均匀、振动等不 利影响，大功率机组高、中压缸的进汽方式 部分 全周 基本采用的都是（ ）进汽方式。 在喷嘴调节、节流调节和滑压调节三种调节 方式中，汽轮机金属温度变化最大的是（ 节流调节 滑压调节 ）。 关闭空气门，开 开启密封水门， 凝结水泵启动前，( )。 启密封水门 开启空气门 汽轮发电机正常运行中，当发现密封油泵出 口油压升高、密封瓦入口油压降低时，应判 密封油泵跳闸 密封瓦磨损 断为( )。 绝对压力大于（a）MPa的抽汽管道及汽轮机 高压排汽管上应设有快速关闭的气/液动止 0.1 0.2 回阀，至除氧器抽汽应配置2个串联的止回 阀，止回阀气缸应侧装。 （ ）是国华电力经营的第一要素，是确 效率效能 价值创造力 保企业稳定发展的重要基础。 国华电力公司以促进人的健康和改善生活品 质为使命，坚持把（ ）作为重 低氮燃烧 环境保护 要的社会责任。 机组热耗验收工况是（ ）。 TRL工况 T-MCR工况 火力发电厂处于负压运行的设备为（ ） 省煤器 过热器 。 汽轮机转速超过额定转速（ ）%时，应立 7 9 即打闸停机。
电力技术监督导则DL／T 1051—2019
DL/T 1051—2019电力技术监督导则1 范围本标准规定了电力技术监督的主要内容及管理要求。
本标准适用于电力建设和生产全过程的技术监督工作。
2 术语和定义下列术语和定义适用于本标准。
2.1电力技术监督 power technology supervision在电力工程建设和生产运行全过程中，对相关技术标准执行情况进行检查；对电力设备设施和系统安全、质量、环保、经济运行有关的重要参数、性能指标开展检测和评价等。
3 总则3.1 电力技术监督应分级管理，建立技术监督组织机构，明确各级监督职责。
3.2 电力技术监督应以安全和质量为中心，以技术标准为依据，以检测和检查为主要手段，结合新技术、新设备、新工艺应用情况，动态开展工作。
3.3 电力技术监督应覆盖发电、输电、配电和用电的规划设计、建设施工、生产运行、退役报废等全过程。
3.4 电力技术监督主要针对电力设备设施和系统开展电能质量、绝缘、电测、继电保护和安全自动装置、调度自动化、励磁、化学、热工、金属、节能、环保等专业监督和锅炉、燃机等设备监督，并开展发电企业、电网企业、电力用户相关专业相关事故调查分析，督促专业事故防控措施的制定和落实。
电力企业可根据自身实际情况，开展相应监督工作，并确定内容和范围。
3.5 发电企业、电网企业和用电单位应按国家和行业标准开展电力技术监督，用电单位应配合电网企业和发电企业开展相关技术监督工作。
4 电力技术监督主要内容4.1 专业监督4.1.1 电能质量监督电力系统频率偏差、电压偏差、谐波和间谐波、电压波动和闪变、三相电压不平衡、电压暂降与短时中断等。
4.1.2 绝缘监督高压电气设备的绝缘状况、污秽状况、接地装置状况、过电压保护等。
4.1.3 电测监督各类指示仪表、计量仪表、携带式仪表、电测计量标准装置、标准器、 电测计量用互感器及二次回路、记录仪表、电能信息采集信息系统等。
1DL/T 1051—20154.1.4 继电保护监督发电机、电动机、变压器、开关、母线、输电线路等配置的继电保护装置和安全自动装置以及相关的二次回路、用于继电保护远方信号传输的通道设备、回路等。
水电厂技术监督检查
精品文档4.3 油、气质量技术监督油、气监督的主要任务是准确、及时地对电力系统所涉及的润滑油、绝缘油、六氟化硫以及氢冷发电机的氢气进行质量检验，为用油、气（SF6、H2）部门提供依据，与有关部门采取措施，防止油、气（SF6、H2）品质劣化，防止油系统管道、油箱腐蚀。
及时发现充油、充气电气设备中的潜伏性故障，保证发供电设备安全运行。
4.3.1 设计施工监督4.3.1.1 充油、气（SF6）电气设备的设计要符合绝缘介质的技术要求。
431.2 所选用的油、气（SFO的种类和质量要能满足所属设备（变压器、电抗器、开关、互感器、GIS、汽轮机、水轮机、润滑系统、调速系统等）的技术性能要求。
4.3.1.3 用油、气（SB H2）设备要装有相应的检测仪表和控制系统（压力表、流量表、湿度计、温度计、密度继电器等），并装有必要的检测口；各表计必须经过校准合格后才能投入使用。
4.3.1.4 用油、气（SF^、H2）设备（变压器、电抗器、开关、互感器、GIS、汽轮机、水轮机、润滑系统、调速系统等）要装有相应的吸附处理装置，以保证油（气）指标的正常。
4.3.1.5 安装在室内SR电气设备、制氢站等，其所在的房间要设计安装有良好的通风装置和泄露监测保护装置，并能满足相应的技术规范要求。
4.3.1.6 所选用的油、SE到货后必须按照验收标准进行相应的验收，不合格品不得充入设备。
4.3.1.7 用油、用气系统充油（气）前必须进行彻底清洗，清洗干净后才能注入油（气）。
500kV 变压器、200MW 以上的机组投运前要进行油中颗粒度分析，不达要求的要进行处理。
4.3.1.8 新安装的电气设备，在交付使用前应按照GB 50150-1991 《电气装置安装工程电气设备交接试验标准》进行相关试验，施工企业应向使用单位提供所有的油、六氟化硫试验分析数据。
4.3.1.9 电力建设及质量验收单位要把电力建设工程中新油、六氟化硫气体质量验收作为工程验收内容和监督考核的指标, 以确保新投运的充油（气）电气设备的安全运行。
汽门活动试验依据
调门活动试验
50
查看运行记录、试验记录卡
根据《机组运行规程》、《防止电力生产重大事故的二十五项重点要求》和《发电厂汽轮机、水轮机技术监督导则》要求进行，未按要求（每周进行一次）进行全行程试验的，每一次扣1分，每缺一次扣5分。
2.《电厂二十五项反措实施细则》
1.1.1.1坚持按规程要求进行危急保安器试验、汽门严密性试验、门杆活动试验、汽门关闭时间测试、抽汽严密性试验、门杆活动试验、汽门关闭时间测试、抽汽逆止门关闭时间测试。
汽门活动试验依据
1.《广东省火力发电厂专业技术监督工作实施情况评价查评依据》
序号
评价项目
标准分
查证方法
评分标准及评分Leabharlann 法实得分1.1主汽门活动试验
20
查看运行记录、试验记录卡
根据《机组运行规程》、《防止电力生产重大事故的二十五项重点要求》和《发电厂汽轮机、水轮机技术监督导则》要求进行，未按要求（每周进行一次）进行全行程试验的，每一次扣1分，每缺一次扣2分。

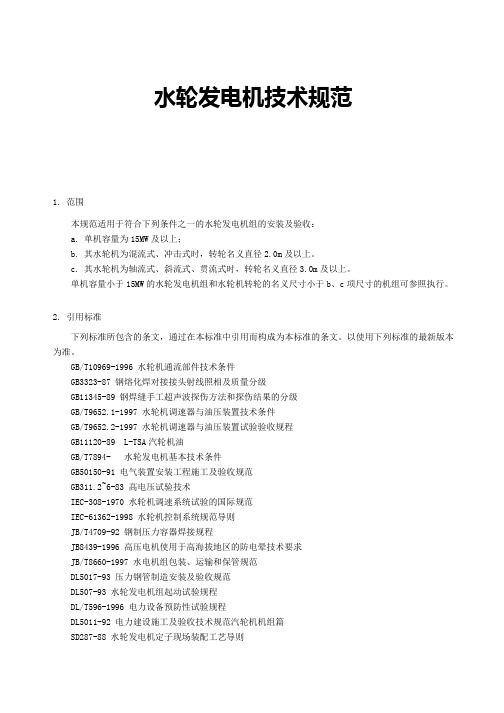

水轮发电机技术规范(1)
水轮发电机技术规范1. 范围本规范适用于符合下列条件之一的水轮发电机组的安装及验收：a. 单机容量为15MW及以上；b. 其水轮机为混流式、冲击式时，转轮名义直径2.0m及以上。
c. 其水轮机为轴流式、斜流式、贯流式时，转轮名义直径3.0m及以上。
单机容量小于15MW的水轮发电机组和水轮机转轮的名义尺寸小于b、c项尺寸的机组可参照执行。
2. 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
以使用下列标准的最新版本为准。
GB/T10969-1996 水轮机通流部件技术条件GB3323-87 钢熔化焊对接接头射线照相及质量分级GB11345-89 钢焊缝手工超声波探伤方法和探伤结果的分级GB/T9652.1-1997 水轮机调速器与油压装置技术条件GB/T9652.2-1997 水轮机调速器与油压装置试验验收规程GB11120-89 L-TSA汽轮机油GB/T7894- 水轮发电机基本技术条件GB50150-91 电气装置安装工程施工及验收规范GB311.2~6-83 高电压试验技术IEC-308-1970 水轮机调速系统试验的国际规范IEC-61362-1998 水轮机控制系统规范导则JB/T4709-92 钢制压力容器焊接规程JB8439-1996 高压电机使用于高海拔地区的防电晕技术要求JB/T8660-1997 水电机组包装、运输和保管规范DL5017-93 压力钢管制造安装及验收规范DL507-93 水轮发电机组起动试验规程DL/T596-1996 电力设备预防性试验规程DL5011-92 电力建设施工及验收技术规范汽轮机机组篇SD287-88 水轮发电机定子现场装配工艺导则3. 总则3.0.1 机组的安装应根据设计单位和制造厂已审定的机组安装图及有关技术文件，按本规范要求进行。
但制造厂因改进设计而有特殊要求的，应按制造厂有关技术文件的要求进行。
凡本规范和制造厂技术文件均未涉及者，应由施工单位申报监理工程师，并通过监理工程师会同制造厂及有关单位拟定补充规定，报业主审批后执行，重大问题报主管部门备案。
汽机技术监督需配备的标准和规程
汽机技术监督需配备的标准和规程1、国家电网公司《技术监督工作规定》2、国家电网公司《节能与环境保护技术监督规定（试行）》3、GB/T13234 企业节能量计算方法 GB-T13234-20094、GB 6442 用能设备能量测试导则 GB/T 6422-20095、GB2589 综合能耗计算通则 GB/T 2589-20086、GB/T3484 企业能量平衡通则 GB/T 3484一20097、GB/T2588 设备热效率计算通则 GB/T 2588-20008、GB/T7119 《节水型企业评价导则》 GB/T 7119-20069、GB/T3485 评价企业合理用电技术导则 GB/T 3485-199810、GB/T3486 评价企业合理用热技术导则 GB/T 3486-199311、DL/T606.1 火力发电厂能量平衡导则 DL/T 606.1—199612、GB/T12452 企业水平衡测试通则 GB/T 12452—200813、GB 5316 节能监测技术通则 GB/T 15316—200914、DL/T606.2 火力发电厂燃料平衡导则 DL/T 606.2—199615、DL/T686 电力网电能损耗计算导则 DL/T686-199916、DL/T1052 节能技术监督导则 DL/T 1052-200717、DL/T 904火力发电厂技术经济指标计算方法 DL/T 904-200418、汽轮机性能试验规程 ASME PTC6-199619、300MW级汽轮机运行导则 DLT 609-199620、汽轮机调节控制系统试验导则 DLT 711-199921、大型锅炉给水泵性能现场试验方法 DLT 839-200322、汽轮机启动调试导则 DLT 863-200423、电站汽轮机技术条件 DLT 892-200424、发电厂汽轮机、水轮机技术监督导则 DLT 1055-200725、热力输送系统节能监测方法 GB 15910-199526、电厂用运行中汽轮机油质量标准 GBT 7596-200827、汽轮机热力性能验收试验规程第1部分：方法A—大型凝汽式汽轮机高准确度试验 GBT 8117[1].1-2008 28、机器状态监测与诊断振动状态监测第1部分：总则 GBT 19873[1].1-2005 29、机器状态监测与诊断振动状态监测第2部分：振动数据处理、分析与描述 GBT 19873[1].2-200930、固定式发电用汽轮机技术条件 GB/T 557831、汽轮机安全监视装置技术条件 GB/T 1339932、轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB1006833、旋转机械转轴径向振动的测量和评定第2部分：陆地安装的大型汽轮发电机组 GB/T 11348.234、振动与冲击传感器的校准方法激光干涉法振动绝对校准（一次校准） GB/T 13823.235、高频标准振动台试行检定规程 JJG 63736、数字式电动振动试验系统检定规程 JJG 94837、振动与冲击传感器的校准方法基本概念 DL/T 13823.138、汽轮机叶片超声波检验技术导则 DL/T 71439、电力建设施工及验收技术规范汽轮机机组篇 DL 501140、火力发电厂汽轮机控制系统在线验收测试规程 DL/T 65641、汽轮机电液调节系统性能验收导则 DL/T 82442、汽轮机叶片涡流检验技术导则 DL/T 92543、汽轮机叶片焊接修复技术导则 DL/T 90544、电力部建设协调司建质[1996]40号汽轮机甩负荷试验导则45、DL 5031-1994 《电力建设施工及验收技术规范（管道篇）》46、DL/T 552-1995 《火力发电厂空冷塔及空冷凝汽器试验方法》47、DL/T 892-2004 《电站汽轮机技术条件》48、DL/T 904-2004 《火力发电厂技术经济指标计算方法》49、DL/T 1055-2007 《发电厂汽轮机、水轮机技术监督导则》50、JB/T 5862-2001 《汽轮机表面式给水加热器性能试验规程》以上标准和规范需配备5套（检修2套、运行2套、资料室存留一套）。
中国国电集团公司水电企业金属技术监督实施细则
中国国电集团公司水电企业金属技术监督实施细则第一章总则第一条为加强中国国电集团公司（以下简称“集团公司”）水电企业金属技术监督工作，提高设备运行的可靠性，保证发电企业安全、稳定、经济运行，根据国家、电力行业的有关制度、标准和集团公司有关制度，制定本细则。
第二条金属技术监督是保证发电企业安全、可靠、经济运行的重要措施。
金属技术监督应结合水电站实际情况，贯穿金属设备订购、安装、调试、运行、维护、检修、设备改造及材料供应等电力生产全过程。
第三条金属技术监督贯彻“安全第一、预防为主、综合治理”的方针，坚持“关口前移、闭环管理”的原则，实行专业技术监督与多级监督网络相结合的方法，严格执行国家和行业的有关技术标准、规程和规定，提高设备运行可靠性。
第五条各水电企业应切实加强对金属技术监督工作的领导，建立健全金属技术监督网络，建立明确的分级、分工责任制和岗位责任制，建立完善的奖励机制，提高从业人员的工作积极性和责任感，保证金属监督设备安全可靠运行。
第六条本细则适用于集团公司所属水电企业。
第二章金属技术监督机构与职责第七条集团公司水电企业金属技术监督实行三级管理，第一级为中国国电集团公司（技术监督中心），第二级为集团公司所属分（子）公司，第三级为集团公司所属水电企业。
第八条技术监督中心职责（一）贯彻执行国家及行业有关技术监督的方针政策、法规、标准、规程和集团公司管理制度，监督指导集团公司系统内各水电企业开展金属技术监督工作。
（二）负责集团公司系统内各水电企业金属技术监督档案管理，收集分析金属技术监督月报表，掌握系统内金属技术监督范围内的设备健康状况，进行综合分析，发现问题及时提出建议和措施，并对措施落实情况进行监督。
（三）参加有关金属专业方面的重大事故调查分析，提出反事故措施及处理意见，参加重大技术措施与改造方案的审查。
（四）参加新建、扩建、改建工程的设计审查、主要设备选型、监造、安装、调试及试生产过程中有关金属技术监督的全过程管理和设备质量验收工作。
11版《并网发电企业技术监督管理办法及考核细则》(提交稿)
分。
30 评分标准及评分办法 标准分 实得分
1
静态调整试验
2
注油试验
1、 新建装机组、 级检修或 A 改进后未做静态调整试验， 每项扣 2 分； 2、调节保安系统异常时， 未作静态调整试验，扣 1 分 3 试验方法、内容不符合要 求扣 2 分 DL/T609 《 300MW 1、机组 A 级检修或调速系 检查测试记 1、未按要求时间进行注油 级汽轮机运行导 统部件检修后的初次启动； 录、运行日 试验，每次扣 1 分； 则》 2、机组运行满 2000 小时。 志、相关资 2、没有试验记录或记录不 DL/T711 《 汽 轮 机调节控制系统 试验导则》 DL/T824 《 汽 轮 机电液调节系统 性能验收导则》 1、 新建装机组、 级检修后 A 及调节系统改进后应进行 静态特性试验与调整； 2、根据运行中调节系统异 常情况，确定是否需作静态 调整试验。 检查调试报 告、检修记 录、测试记 录、运行日 志、相关资 料
9
DL/T1055 《 发 电 厂汽轮机、水轮 DEH 遮断电磁 机技术监督导 阀（AST） 、OPC 则》 电磁阀活动试 DL/T609 《 300MW 验 级汽轮机运行导 则》 GB/T13399-92 《汽轮机安全监 视装置技术条 件》
每天
检查测试记 录、运行日 志、相关资 料
10
ETS 在线试验
4
专业人员技术 交流与培训
1 轮机存档资料不健全扣 3 DL/T1051 电力技 《 分； 1 建立设备台帐，基本资料 术监督导则》 2 设备缺陷资料、事故分析 存档； 检查文件、 《电力工业技术 报告和采取的措施不齐全、 2 建立设备缺陷处理档案； 资料等 监督工作规定》 完善扣 3 分； 3 建立机组健康档案。 3 未建立机组健康档案扣 3 分。 DL/T1051 电力技 《 1 未定期开展专业人员技术 每年进行一次技术培训或 术监督导则》 现场指导培 培训，扣 2 分； 技术交流活动，专业人员应 《电力工业技术 训 2 专业人员未持证、或已过 持证上岗 监督工作规定》 有效期证件上岗扣 1 分。
汽机专业标准
汽机专业标准、规范统计DL/T 5427-2009《火力发电厂初步设计文件内容深度规定》DL5000-2000《火力发电厂设计技术规程》GB 50660-2011《大中型火力发电厂设计规范》DL 438-2009 火力发电厂金属技术监督规程DL 439-2006 火力发电厂高温紧固件技术导则DLT 441-2004 火力发电厂高温高压蒸汽管道蠕变监督规程DLT 485-1999 电力企业标准体系表编制导则DLT 600-2001 电力行业标准编写基本规定DLT 800-2001 电力企业标准编制规则DLT 505-2005 汽轮机焊接转子超声波探伤规程DL 511-1993 电站设备备品配件分类与编码导则DLT 515-2004 电站弯管DL 543-2009 电厂用水处理设备质量验收标准DLT 561-1995 火力发电厂水汽化学监督导则DLT 571-2007 电厂用抗燃油验收、运行监督及维护管理导则DLT 581-2010 凝汽器胶球清洗装置和循环水二次过滤装置DLT 586-2008 电力设备监造技术导则DLT 606.3-2006 火力发电厂热平衡导则DLT 606.5-2009 火力发电厂水平衡导则DLT 607-1996 汽轮发电机漏水、漏氢的检验DLT 616-2006 火力发电厂汽水管道与支吊架维修调整导则DLT 651-1998 氢冷发电机氢气湿度的技术要求DLT 679-1999 焊工技术考核规程DLT 678-1999 电站钢结构焊接通用技术条件DLT 680-1999 耐磨管道技术条件DLT 695-1999 电站钢制对焊管件DLT 705-1999 运行中氢冷发电机用密封油质量标准DLT 711-1999 汽轮机调节控制系统试验导则DLT 714-2000 汽轮机叶片超声波检验技术导则DLT 712-2000 火力发电厂凝汽器管选材导则DLT 715-2000 火力发电厂金属材料选用导则DLT 717-2000 汽轮发电机组转子中心孔检验技术导则DLT 718-2000 火力发电厂铸造三通、弯头超声波探伤方法DLT 716-2000 电站隔膜阀选用导则DLT 742-2001 冷却塔塑料部件技术条件DLT 746-2001 电站蝶阀选用导则DLT 752-2001 火力发电厂异种钢焊接技术规程DLT 753-2001 汽轮机铸钢件补焊技术导则DLT 764.1-2001 电力金具专用紧固件六角头带销孔螺栓DL/T 764.2-2001 电力金具专用紧固件闭口销DLT 776-2001 火力发电厂保温材料技术条件DLT 783-2001 火力发电厂节水导则DLT 785-2001 火力发电厂中温中压管道(件安全技术导则)DLT 793-2001 发电设备可靠性评价规程DLT 801-2010 大型发电机内冷却水质及系统技术要求DLT 819-2002 火力发电厂焊接热处理技术规程DLT 820-2002 管道焊接接头超声波检验技术规程DLT 824-2002 汽轮机电液调节系统性能验收导则DLT 838-2003 发电企业设备检修导则DLT 863-2004 汽轮机启动调试导则DLT 868-2004 焊接工艺评定规程DLT 869-2004 火力发电厂焊接技术规程DLZ 870-2004 火力发电企业设备点检定修管理导则DLT 884-2004 火电厂金相检验与评定技术导则DLT 902-2004 耐磨耐火材料技术条件与检验方法DLT 901-2004 火力发电厂烟囱(烟道)内衬防腐材料DLT 905-2004 汽轮机叶片焊接修复技术导则DLT 904-2004 火力发电厂技术经济指标计算方法DLT 907-2004 热力设备红外检测导则DLT 922-2005 火力发电用钢制通用阀门订货、验收导则DLT 923-2005 火力发电用止回阀技术条件DLT 925-2005 汽轮机叶片涡流检验技术导则DLT 930-2005 整锻式汽轮机实心转子体超声波检验技术导则DLT 932-2005 凝汽器与真空系统运行维护导则DLT 933-2005 冷却塔淋水填料、除水器、喷溅装置性能试验方法DLT 934-2005 火力发电厂保温工程热态考核测试与评价规程DLT 935-2005 钢塑复合管和管件DLT 936-2005 火力发电厂热力设备耐火及保温检修导则DLT 940-2005 火力发电厂蒸汽管道寿命评估技术导则DLT 950-2005 电厂标识系统设计导则DLT 996-2006 火力发电厂汽轮机电液控制系统技术条件DLT 1027-2006 工业冷却塔测试规程DLT 1051-2007 电力技术监督导则DLT 1055-2007 发电厂汽轮机、水轮机技术监督导则DLT 1071-2007 电力大件运输规范DLT 1078-2007 表面式凝汽器运行性能试验规程DLT 1097-2008 火电厂凝汽器管板焊接技术规程DLT 1141-2009 火电厂除氧器运行性能试验规程DL 5000-2000 火力发电厂设计技术规程DL 5031-1994 电力建设施工及验收技术规范(管道篇)DLT 5034-2006 电力工程水文地质勘察技术规程DLT 5054-1996 火力发电厂汽水管道设计技术规定DLT 5074-2006 火力发电厂岩土工程勘测技术规程DLT 5072-2007 火力发电厂保温油漆设计规程DLT 5093-1999 火力发电厂岩土工程勘测资料整编技术规定DLT 5096-2008 电力工程地质钻探技术规定DLT 5099-1999 水工建筑物地下开挖工程施工技术规范DLT 5104-1999 火力发电厂工程地质测绘技术规定DLT 5160-2002 火力发电厂岩土工程勘测描述技术规定DLT 5204-2005 火力发电厂油气管道设计规程DLT 5339-2006 火力发电厂水工设计规范〔附条文说明〕DLT 5366-2006 火力发电厂汽水管道应力计算技术规程DLT 5374-2008 火力发电厂初步可行性研究报告内容深度规定DLT 5375-2008 火力发电厂可行性研究报告内容深度规定DLT 5394-2007 电力工程地下金属构筑物防腐技术导则DLT 5427-2009 火力发电厂初步设计文件内容深度规定DLT 5435-2009 火力发电工程经济评价导则DL/T892—2004 电站汽轮机技术条件DL/T863—2004 汽轮机启动调试导则DL/T824—2002 汽轮机电液系统性能验收导则DL/T711—1999 汽轮机调节控制系统试验导则DL/T834—2003 火力发电厂汽轮机防进水和冷蒸汽导则DL/T893—2004 电站汽轮机名词术语DL/T932—2005 凝汽器与真空系统运行维护导则DL/T957—2005 火力发电厂凝汽器化学清洗及成膜导则DL/T712—2010 发电厂凝汽器及辅机冷却器管选材导则DL/T746—2001 电站蝶阀选用导则DL/T656—2006 火力发电厂汽轮机控制系统验收测试规程DL/T7596—2000 电厂用运行中汽轮机油质量标准DL/T806—2002 火力发电厂循环冷却水用阻垢缓蚀剂DL/T839—2003 大型锅炉给水泵性能现场试验方法DL/T824—2002 汽轮机电压调节系统性能验收导则DL/T1005—2007 发电厂汽轮机、水轮机技术监督导则DL/T1120—2009 水轮机调节系统自动测试及实时仿真装置技术条件DL/T1051—2007 电力技术监督导则GB/T11348.2—2007 旋转机械转轴径向振动的测量和评定（第二部分：50MW以上，额定转速1500r/min、1800r/min、3000r/min、3600r/min陆地安装的汽轮机和发电机）GB/T14541—2005 电厂用运行矿物汽轮机油维护管理导则GB/T8117.1—2008/IEC60953—1:1900 汽轮机热力性能验收试验规程（第一部分：方法A—大型凝汽式汽轮机高准确度试验）GB/T8117.2—2008/IEC60953—2:1900 汽轮机热力性能验收试验规程（第二部分：方法B—各种类型和容量的汽轮机宽准确度试验）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言本标准是根据《国家发展改革委办公厅关于下达2004年行业标准项目补充计划的通知》（发改办工业［2004］1951号）要求制定的。
汽轮机、水轮机(包括燃气轮机）技术监督是保证发电机组安全、经济、稳定运行的重要环节。
为适应高参数、大容量发电机组的迅速发展及厂网分开和区域电力市场格局的形成，本标准从全过程技术监督的角度制定了监督的任务、措施和技术管理内容。
本标准的附录D、附录E为规范性附录。
本标准的附录A、附录B、附录C、附录F、附录G为资料性附录。
本标准由中国电力企业联合会提出。
本标准由中国电力企业联合会电力试验研究分会归口并解释。
本标准起草单位：中国南方电网广东电网公司电力科学研究院。
本标准参加起草单位：华北电力科学研究院有限责任公司、东北电力科学研究院、华东电力试验研究院、西北电力试验研究院、浙江电力试验研究所、浙江电力调度通信中心和湖北电力试验研究院.本标准主要起草人：田丰、郭芸、黄青松、姚泽、林清如、阚伟民、马斌、何宏明。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761)发电厂汽轮机、水轮机技术监督导则1、范围本标准规定了火力发电厂(以下简称“火电厂"）汽轮机和水力发电厂（以下简称“水电厂"）水轮机技术监督的任务、措施和技术管理内容。
本标准适用于单机容量在15MW及以上各种类型水轮机和单机容量为125MW及以上汽轮机的技术监督。
本标准不适用于核电厂汽轮机、联合循环发电厂燃气轮机的技术监督。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 5578 固定式发电用汽轮机技术条件GB 7520 汽轮机保温技术条件GB 8117 电站汽轮机热力性能验收试验规程GB 9782 汽轮机随机备品备件供应范围GB 11120 L—TSA汽轮机油GB/T 8174 设备及管道保温效果的测试与评价GB/T 8564 水轮发电机组安装技术规范GB/T 9652。
1 水轮机调速器与油压装置技术条件GB/T 9652.2 水轮机调速器与油压装置试验验收规程GB/T 10969 水轮机通流部件技术条件GB/T 11348 旋转机械转轴径向振动的测量和评定GB/T 11805 水轮发电机组自动化元件（装置）及其系统基本技术条件GB/T 13399 汽轮机安全监视装置技术条件GB/T 14478 大中型水轮机进水阀门基本技术条件GB/T 11541 电厂用运行矿物汽轮机油维护管理导则GB/T 15468 水轮机基本技术条件GB/T 15469 反击式水轮机空蚀评定GB/T 15613 水轮机模型验收试验规程GB/T 17116 管道支吊架GB/T 17189 水力机械振动和现场测试规程GB/T 18482 可逆式抽水蓄能机组启动试验规程GB/T 50102 工业循环水冷却设计规范Dl 438 火力发电厂金属技术监督规程DL 441 火力发电厂高温高压蒸汽管道蠕变监督规程DL 612 电力工业锅炉压力容器监察规程DL 647 电力工业锅炉压力容器检验规程DL 5000 火力发电厂设计技术规程DL 5011 电力建设施工及验收技术规范（汽轮机机组篇）DL/T 443 水轮发电机组设备出厂检验一般规定DL/T 445 大中型水轮机选用导则DL/T 496 水轮机电液调节系统及装置调整试验导则DL/T 507 水轮发电机组启动试验规程DL/T 561 火力发电厂水汽化学监督导则DL/T 563 水轮机电液调节系统及装置技术规程DL/T 571 电厂用抗燃油验收、运行监督及维护管理导则DL/T 586 电力设备用户监造技术导则DL/T 606 火力发电厂能量平衡导则DL/T 616 火力发电厂汽水管道与支吊架维修调整导则DL/T 641 电站阀门电动装置DL/T 710 水轮机运行规程DL/T 711 汽轮机调节控制系统试验导则DL/T 712 火力发电厂凝汽器管选材导则DL/T 792 水轮机调速器及油压装置运行规程DL/T 801 大型发电机内冷却水质及系统技术要求DL/T 827 灯泡贯流式水轮发电机组启动试验规程DL/T 834 火力发电厂水轮机防进水和冷蒸汽导则DL/T 838 发电企业设备检修导则DL/T 855 电力基本建设火电设备维护保管规程DL/T 863 汽轮机启动调试导则DL/Z 870 火力发电企业设备定检定修管理导则DL/T 892 电站汽轮机技术条件DL/T 1051 电力技术监督导则DL/T 5026 电力工程计算机辅助设计技术规定DL/T 5054 火力发电厂汽水管道设计技术规定DL/T 5066 水力发电厂水力机械辅助设备系统设计技术规定DL/T 5070 水轮机金属蜗壳安装焊接工艺导则DL/T 5071 混流式水轮机分瓣转轮组装焊接工艺导则DL/T 5072 火力发电厂保温油漆设计规程DL/T 5186 水力发电厂机电设计规范DL/T 5208 抽水蓄能电站设计导则JB/T 8188 汽轮机随机备品备件供应范围JB/T 8660 水电机组包装、运输和保养规范JB/T 56078 大型水轮机产品质量分等SL 142 水轮机模型浑水验收试验规程3 总则3.1 汽轮机、水轮机技术监督是电力建设、生产中技术监督的重要组成部分,是保证发电厂安全生产的重要措施。
应实现设计、选型、制造、监造、安装、调试、试运行及运行、检修、停(备）用、技术改造的全过程监督和管理。
3.2 基建期间技术监督既区别于工程项目管理，又区别于工程监理。
主要是根据相关国家/行业标准、技术管理法规，对建设质量提供技术监督和支持，以使机组在良好状态移交商业运行。
3。
3。
监督工作的职责应参照DL/T 1051的规定执行。
3.4 监督工作涉及面广，应自上而下，分级建立技术监督网络，明确各级技术监督机构、监督人员的职责和职权，以及相互的配合关系。
3.5 各发电企业应成为技术监督工作的主体，科技投入的主体,多层次、多渠道的加大轮机技术监督工作的投入，以保证技术监督工作顺利开展。
3。
6 各电力试验研究院宜成立以总工程师负责的技术监督机构，配备必要、先进的检测设备和标准试验室，设立技术监督专责。
宜根据本导则制定专业技术监督条例和考核办法，严格履行技术监督的职责。
3.7 各发电（集团）公司及/或下属电厂的技术监督工作应由技术主管/总工程师统一领导，企业生产技术部门为技术监督的归口管理部门，应设技术监督专责。
4 监督的任务4.1 基建期汽轮机、水轮机技术监督的主要任务4.1。
1 设备选型阶段：参加设备的招评标（包括招标文件的审核等），根据相关规程规范、当前技术水平和实际条件，使所选设备可靠、先进、实用。
4.1.2 设计阶段:对设计方案、供货厂家设计方案、图纸、设计单位设计资料(包括软硬件、布置、选材等）和原理图纸等进行审查。
4.1.3 设备监造阶段：对发现的重大问题，技术监督人员（包括携带必要的检测设备）应到达制造厂，根据技术方案、设计资料和技术指标等，协作对问题进行检测、分析和确定处理方案；对重要技术环节，应派遣有经验、有资质的人员进行现场监督。
对运行、调试中和其他同类型机组暴露出来的问题，应进行调研、总结和重点防范,与厂家一起制定防范措施.4。
1。
4 设备验收阶段:根据供货合同、清单和有关验收标准，对进厂主要设备进行验收。
对进厂后设备的现场储存保管进行监督检查；对水轮机而言，如有模型试验的应首先待模型验收试验合格后，方可进入设备设计和制造阶段。
4。
1。
5 设备安装阶段:根据厂家设备安装要求、有关设计、技术规范、相关标准和工程主要质量控制点，对设备安装实施监督。
4。
1.6 机组调试阶段:根据制造厂运行维护说明书有关技术规程、规范、标准和合同,对分部调试、整套启动调试过程中所有试验方案、技术指标、主要质量控制点、重要记录进行监督。
4。
1.7 性能验收试验阶段：根据试验合同、验收试验技术规程和指标,对试验的过程、结果进行监督.4。
2 生产期间汽轮机、水轮机技术监督的主要任务4.2。
1 了解和分析机组本体、辅助设备和附属机械的运行状况,收集有关资料、运行数据。
必要时,对重要技术监督指标定期进行测试。
4.2.2 对各种参数异常或潜在故障隐患进行分析、评估，提出整改、告警处理意见。
这些意见包括改进机组安全性、经济性等。
4.2.3 重大设备故障、事故的调查和原因分析，提出意见和反事故措施。
4.2。
4 根据机组运行状况，在检修前提出建议。
实施检修技改项目质量技术监督,对其中发现的缺陷提供处理建议。
4.2.5 协助对本体、辅助设备和附属机械进行技术改造，对改造项目进行可行性研究、审查和调研,并为改造方案的制定提供建议。
4。
2.6 对定期试验和维护的内容、方法和周期等进行监督.必要时，可有针对性的开展专项检查，提出整改意见及建议。
5 设备选型5.1 汽轮机5.1。
1 汽轮机的选型应符合GB/T 5578、DL 5000、DL/T 892等标准的要求，经技术经济比较后确定。
5.1。
2 机组容量应根据系统规划的容量、负荷增长速度、电网结构等因素进行选择，优先选用高效率、大容量的机组。
5。
1。
3 汽轮机的选型，应充分考虑电网调峰的需要.新建机组的调峰能力不应低于额定负荷的35％~45％，各有关辅助设备的选择和系统设计应满足相应的要求。
5.1.4 汽轮机的各项性能保证如效率、热耗率、功率等应满足要求。
热耗率的保证可以是热耗率验收（THA)工况或最大连续功率（T—MCR）工况.5.1。
5 汽轮机应在保证寿命期内,满足夏季运行、机组老化以及考虑设计、制造公差等因素后,仍能带额定负荷安全连续运行。
5.1。
6 高压内缸、喷嘴室及喷嘴、中压内缸、导流环等部件应选用在高温下持久强度较高的材料，符合DL 438的要求。
5。
1.7 机组A级检修间隔应满足DL/T 838的要求。
宜采用新型汽缸的结构，延长机组的A级检修间隔。
5.1。
8 汽轮机叶片的设计应是先进的、成熟的,并采用新型高效叶片。
低压末级及次末级叶片应具有必要的抗水蚀措施，为适应调峰低负荷运行，可适当提高末级长叶片根部的反动度。
5。
1。
9 对于高参数、大容量的机组,尤其是配直流锅炉的汽轮机，应考虑防止固体颗粒侵蚀SPE（Solid Particle Erosion)。
5。
1.10 汽缸上的压力、温度测点应齐全，位置正确,符合运行、维护、集中控制和试验的要求,并具备不揭缸更换的条件。
