欧姆定律实验专题总结

欧姆定律实验专题总结编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（欧姆定律实验专题总结）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为欧姆定律实验专题总结的全部内容。

与欧姆定律相关的实验总结一.常见错误及现象1。

新电池没有去掉绝缘包装,或各界电池之间连接不正确：电路中没有电流2。

连接电路是没有将开关断开：电路刚连接完整电流表就有示数了,还有可能烧毁待测电阻，电流表或电压表。

3。

滑动变阻器同上接或同下接:拨动滑变,对电路中的电流,电压无影响，其中同上接电流较大，同下接电流较小。

例如图所示，是某同学测电阻的实验电路．闭合开关．观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是（B)A．滑动变阻器短路B．滑动变阻器连入电路中的阻值较大C．定值电阻开路D．定值电阻的阻值较大4.电流表或电压表连接错误：1)二者位置颠倒：电流表无示数，电压表示数接近电源电压2)量程接错：测出的数值误差太大(满偏)或可能损坏电表3）正,负接线柱接反了：指针反转,可能损坏电表。

例为测量待测电阻Rx阻值，小敬设计了如图所示的电路，R0的阻值已知且电源电压不变，她不能测出Rx的阻值，因为其中一次电压表的“+”、“—”接线柱接反了．4)电表自身发生短路或断路:开路都会导致没有示数，而电流表开路还会导致其所在支路开路；若短路,电流表无实数,而电压表却会使与它并联的元件被短路例做电学实验时,如图所示连接电路，闭合开关时,灯泡正常发光，电压表示数正常，但电流表指针不动，这可能是(D）A．电流表已烧坏，致使电路不通B．电流表完好，但未与导线接牢C．灯L的灯座接线短路D．电流表接线处碰线5。

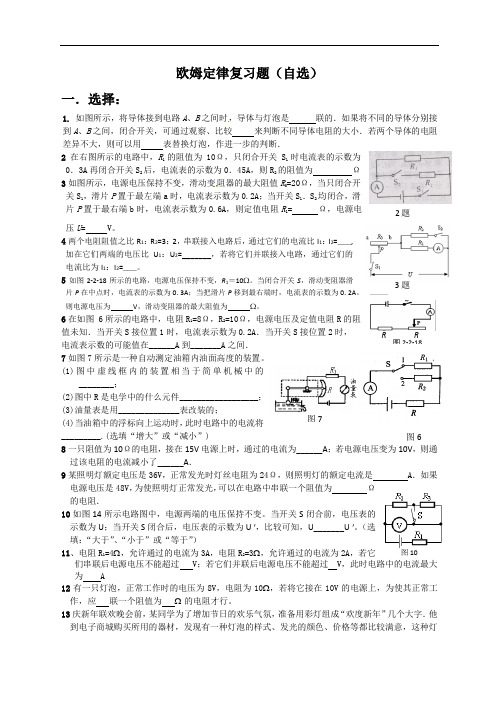

欧姆定律复习题(自选)

图2-2-18 R R欧姆定律复习题（自选）一．选择：1. 如图所示，将导体接到电路A 、B 之间时，导体与灯泡是联的．如果将不同的导体分别接到A 、B 之间，闭合开关，可通过观察、比较来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用表替换灯泡，作进一步的判断．2在右图所示的电路中，R 1的阻值为10Ω，只闭合开关S 1时电流表的示数为 0．3A 再闭合开关S 2后，电流表的示数为0．45A ，则R 2的阻值为 Ω 3如图所示，电源电压保持不变，滑动变阻器的最大阻值R 0=20Ω，当只闭合开关S 1，滑片P 置于最左端a 时，电流表示数为0.2A ；当开关S 1．S 2均闭合，滑片P 置于最右端b 时，电流表示数为0.6A ，则定值电阻R 1= Ω，电源电压U = V 。

4两个电阻阻值之比R 1：R 2=3：2，串联接入电路后，通过它们的电流比I 1：I 2=_____,加在它们两端的电压比U 1：U 2=_______，若将它们并联接入电路，通过它们的电流比为I 1：I 2=_____。

5如图2-2-18所示的电路，电源电压保持不变，R 1＝10Ω。

当闭合开关S ，滑动变阻器滑片P 在中点时，电流表的示数为0.3A ；当把滑片P 移到最右端时，电流表的示数为0.2A 。

则电源电压为 V ，滑动变阻器的最大阻值为 Ω。

6在如图 6所示的电路中，电阻R 1=8Ω，R 2=10Ω，电源电压及定值电阻R 的阻值未知．当开关S 接位置1时，电流表示数为0.2A ．当开关S 接位置2时，电流表示数的可能值在______A 到_______A 之间．7如图7所示是一种自动测定油箱内油面高度的装置。

(1)图中虚线框内的装置相当于简单机械中的________；(2)图中R 是电学中的什么元件__________________； (3)油量表是用______________表改装的；(4)当油箱中的浮标向上运动时，此时电路中的电流将_________.(选填“增大”或“减小”) 8一只阻值为10Ω的电阻，接在15V 电源上时，通过的电流为______A ；若电源电压变为10V ，则通过该电阻的电流减小了______A ．9某照明灯额定电压是36V ，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是 A ．如果电源电压是48V ，为使照明灯正常发光，可以在电路中串联一个阻值为 Ω的电阻．10如图14所示电路图中，电源两端的电压保持不变。

九年级物理——欧姆定律在串并联电路中的应用培优习题归纳(含答案)

一．选择题（共16小题）1．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有一只电表的示数变大。

下列判断正确的是（）A．L1短路，电压表示数变小B．L1开路，电流表示数变大C．L2短路，电压表示数变大D．L2开路，电压表示数变大【分析】先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量灯泡L2两端的电压，然后根据选项逐一分析，并选出符合要求的选项。

【解答】解：由图知，两灯泡串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；A、若L1短路，变为灯泡L2的基本电路，此时电压表测量电源电压，即电压表示数变大，故A错误；B、若L1开路，则整个电路断路，电路中的电流为零，两表示数均为零，故B错误；C、若L2短路，变为灯泡L1的基本电路，电压表被短路，因此电压表示数为0，电流表示数变大，故C错误；D、若L2开路，则电路中的电流为零，此时电压表与L1串联，电压表测电源电压，因此电压表示数增大，故D正确。

故选：D。

【点评】识别电路是正确分析的前提，该题考查了电路故障的一种常见情况，关于这种题型一定要理解掌握。

2．如图所示电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，一个电表的示数变大，另一个电表的示数变小（电表示数在选用量程范围内），则下列判断中错误的是（）A．电阻R可能断路B．电阻R可能短路C．灯泡L的亮度可能不变D．电压表的示数可能变小【分析】由图可知电阻R与灯泡L串联，电压表测量R两端的电压，电流表测电路中的电流；由电路中两表示数的变化可知故障的可能性，再进行讨论可得结果。

【解答】解：由图可知电阻R与灯泡L串联，电压表测量R两端的电压，电流表测电路中的电流；由题知，闭合开关S，电路正常工作，过了一会儿，一个电表的示数变大，另一个电表的示数变小；A、若电阻R断路，没有电流通过电流表，则电流表示数为0，灯泡不会发光；此时电压表串联在电路中测量电源电压，即电流表示数变小，电压表示数变大，符合题意，故A 正确；B、若电阻R短路，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；此时电压表也被短路，其示数减小为0，符合题意，故B正确；C、由前面解答可知，灯泡的亮度会改变，故C错误；D、由前面解答可知，电压表示数可能变大，也可能变小，故D正确。

人教版2022年初中物理欧姆定律知识点归纳总结(精华版)

(每日一练)人教版2022年初中物理欧姆定律知识点归纳总结(精华版)单选题1、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（）①探究电流与电阻的关系时是为了调节电阻．．两端电压成倍数变化②用“伏安法”测电阻时是为了改变定值电阻．．两端电压，测量对应电流③研究影响电阻大小因素时是为了更换不同电阻丝．．．，保持电流不变，测量对应电压值④研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁．．．．．．．，保持电流不变A．①②B．②③C．③④D．②④答案：D解析：①探究电流与电阻的关系时滑动变阻器是为了保护电路和控制电阻两端的电压不变；②用“伏安法”测电阻时，滑动变阻器是为了改变定值电阻两端电压，测量对应电流，进行多次实验测量求平均值，减小误差；③研究影响电阻大小因素时滑动变阻器是是为了保护电路和更换不同电阻丝，保持电压不变，测量对应电流值，④研究电磁铁磁性强弱与线圈匝数关系时要控制电路电流不变，为了让匝数不同电磁铁通过的电流相等，通过调节滑动变阻器保持电流不变，故ABC错误，D正确。

故选D。

2、在如图所示的电路中，电源电压保持不变。

闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（）A．电流表A示数与电流表A l示数的差变大B．电流表A1示数与电流表A2示数的比值变大C．电流表A1示数与电流表A2示数的和不变D．电流表A示数与电流表A2示数的比值不变答案：B解析：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，电流表A1的示数不变；可知，通过R2的电流变小，即电流滑动变阻器R2的滑片P由中点向右移动，接入电路中的电阻变大，由I=UR表A2的示数变小；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小。

欧姆定律习题

欧姆定律复习题A组一、单选题：1、关于公式R=U/I，下面说法正确的是：（）A、加在导体两端的电压越大，电阻就越大B、通过导体的电流强度越大，电阻就越小C、导体的电阻，在数值上等于导体两端的电压与通过该导体电流强度之比D、导体的电阻与导体两端的电压成正比，与通过导体的电流强度成反比2、下面说法中，正确的是：（）A、电路中几个导体的电流强度相等，这几个导体一定是串联的B、电路中几个导体两端的电压相等，这几个导体一定是并联的C、串联电路的总电阻，一定大于电路中的任一个电阻D、并联电路的总电阻，一定大于电路中的任一个电阻3、两个阻值相等的电阻，串联后的总电阻为60欧姆，若将它们并联后接在6伏特的电源两端，则通过干路的电流强度是：（）A、4安培B、0.8安培C、800 毫安D、400毫安4、两个阻值相等的电阻，并联后的总电阻是10欧姆，则它们串联后的总电阻是：（）A、5ΩB、10ΩC、D、40Ω6、某导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，则该导体的电阻和通过它的电流是：（）A、5Ω，1.2AB、5Ω，2AC、7.5Ω，0.8AD、12.5Ω，0.8A7、若在电压不变的电源上．接入一个4Ω的电阻时，通过电路的电流是3A，当再在这个电路上串接入一个电阻R时，通过电路的电流是1A，则电阻R的阻值为：（）A、12ΩB、30ΩC、80ΩD、40Ω8、如图8一7所示，电源电压为9V，定值电阻R＝5Ω，滑动变阻器匕的最大值为4Ω那么当滑动片P由变阻器的a端滑向b端时，电压表的示数是（）A、由0逐渐增大到9VB、由0逐渐增大到5VC、由0逐渐增大到4VD、由4V逐渐减小到09、在图8一8的电路中，闭合电键后，灯都正常发光，伏特表和安培表均有示数，在某一时刻突然两灯熄灭，且伏特表的示数变大，安培表的示数为0，此时电路中可能出现的故障是：（）A、安培表烧坏B、灯L1断路C、灯L2断胳D、灯L2短路10、在图8一9所示的电路中若电源电压为14伏，当电键S闭合时电流表的示数为0.5A，电压表的示数为4V，则R2的电阻值是：（）A、0.28ΩB、C、8ΩD、4Ω二、多选题1、在如下图所示的电路中，每个电阻阻值都是10欧姆。

九年级物理第十七章-欧姆定律-知识点总结

九年级物理第十七章-欧姆定律-知识点总结温馨提醒：善听，好思，勤练。

欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。

成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。

（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。

（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的研究电路中的电流与电路两端的电压的关系实验电路图实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化 ③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。

图2、电流与电阻的关系实验目的研究电路中的电流与电阻的关系实验电路图实验器材电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。

欧姆定律要点总结(精选5篇)

欧姆定律要点总结（精选5篇）欧姆定律要点总结范文第1篇【关键词】物理；欧姆定律；问题；解题思路欧姆定律是高中物理电学部分的核心内容，也是高考的重难点内容，同时欧姆定律把握的好坏会直接影响我们的考试成绩，因此要多用时间将这块学问进行巩固，以取得更高的分数。

1在欧姆定律的学习中常碰到的问题1.1欧姆定律的使用范围问题在电路的试验过程中，我会显现疏忽导线，电子元件与电源自身的电阻，将整个电路视为纯电阻电路的问题。

而欧姆定律通常只适用于导电金属和导电液体，对于气体、半导体、超导体等特别电路元器件不适用，但我们知道，白炽电灯泡的灯丝是金属料子钨制成的，也就是说线性料子钨制成的灯丝应是线性元件，但实践告知我们灯丝明显不是线性元件，因此这里的表述就不正确，本人为了弄清这里的问题，向老师进行了请教并查阅了相关资料，很多资料上说欧姆定律的应用有“同时性”与“欧姆定律不适用于非线性元件，但对于各状态下是适合的”。

但我自身总觉得这样的解释难以接受，有牵强之意，即个人理解为既然各个状态下都是适合的，那就是适合整个过程。

1.2线性元件的存在问题通过物理学习我们会发觉料子的电阻率ρ会随其它因素的变更而变更（如温度），从而导致导体的电阻实际上不可能是稳定不变的，也就是说理想的线性元件并不存在。

而在实际问题中，当通电导体的电阻随工作条件变更很小时，可以貌似看作线性元件，但这也是在电压变更范围较小的情况下才成立，例如常用的炭膜定值电阻，其额定电流一般较小，功率变更范围较小。

1.3电流，电压与电阻使用的问题电流、电压、电阻的概念及单位，电流表、电压表、滑动变阻器的使用，是最基础的概念，也是我最简单混淆的内容。

电流表测量电流、电压表测量电压、变阻器调整电路中的电流，而电流、电压、电阻的概念是基本的电学测量仪器，另外，欧姆定律只是用来讨论电路内部系统，不包含电源内部的电阻、电流等，在学习欧姆定律的过程中，电流表、电压表、导线等电子元器件的影响常常是不考虑在内的，而对于欧姆定律的公式I=UR，I、U、R这三个物理量，则要求必须是在同一电路系统中，且是同一时刻的数值。

(完整版)欧姆定律知识点总结

欧姆定律知识点总结1．欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

2．公式：（I=U/R）式中单位：I→安(A）；U→伏(V）；R→欧(Ω）。

1安=1伏/欧。

3．公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量;③计算时单位要统一.4．欧姆定律的应用: ①同一个电阻,阻值不变，与电流和电压无关，但加在这个电阻两端的电压增大时,通过的电流也增大。

（R=U/I)②当电压不变时,电阻越大，则通过的电流就越小.（I=U/R)③当电流一定时，电阻越大，则电阻两端的电压就越大.（U=IR)5．电阻的串联有以下几个特点：（指R1，R2串联）①电流：I=I1=I2(串联电路中各处的电流相等）②电压：U=U1+U2(总电压等于各处电压之和）③电阻：R=R1+R2(总电阻等于各电阻之和）如果n个阻值相同的电阻串联,则有R总=nR④分压作用（U1：U2=R1：R2）⑤比例关系：电流：I1∶I2=1∶16．电阻的并联有以下几个特点：(指R1，R2并联）①电流：I=I1+I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压)③电阻：（总电阻的倒数等于各并联电阻的倒数和）如果n个阻值相同的电阻并联,则有1/R总= 1/R1+1/R2④分流作用：I1:I2=1/R1：1/R2⑤比例关系:电压：U1∶U2=1∶1伏安法测电阻电路图：原理：1·伏安法测电阻的原理是:R=U/I；2· 滑动变阻器通过改变滑片位置改变电阻，从而改变电流，目的是要测量多组数据以求平均值；3· 在闭合开关之前，滑片位于最大电阻处。

【单元练】武汉市武珞路中学九年级物理第十七章【欧姆定律】复习题(培优)

一、选择题1．如图所示，电源电压不变，小灯泡标有“6V，3W”的字样，滑动变阻器的滑片在中点时灯正常发光。

当滑片P向b端移动时，下列说法正确的是（）A．电流表的示数变小，电压表的示数变小，小灯泡变暗B．电流表的示数变小，电压表的示数变大，小灯泡变暗C．电流表的示数变大，电压表的示数变小，小灯泡变亮D．电流表的示数变大，电压表的示数变大，小灯泡变亮B解析：B由电路图知道，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中电流。

由题意知道，滑动变阻器的滑片在中点时灯泡正常发光，此时灯泡的实际功率为3W，当滑片P向b端移动时，接入电路中的电阻变大，电路的总电阻变大，由U IR知道，电路中的电流变小，即电流表的示数变小；由串联电路的分压特点知道，滑动变阻器分得的电压变大，即电压表的示数变大；由于串联电路中总电压等于各分电压之和，所以，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI知道，灯泡的实际功率变小，即灯泡变暗。

综上所述，只有B正确。

故选B。

2．通过大量实验研究，总结出电流跟电压和电阻之间关系的科学家是（）A．安培B．欧姆C．焦耳D．牛顿B解析：B总结出电流跟电压和电阻之间关系的科学家是欧姆，安培发现了安培定则，焦耳发现了电流做与导体通过电流、导体电阻与通电时间的关系，牛顿总结出了牛顿第一定律，故ACD 不符合题意，B符合题意。

故选B。

3．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表和电流表示数的比值不变D．电压表示数变大，电流表示数变小C解析：CABD．由电路图可知，电阻R与滑动变阻器串联，电压表测量R两端的电压，电流表测量电路中的电流，滑动变阻器的滑片P向左移动时，电阻增大，电流减小，即电流表示数变小；根据欧姆定律可知电阻R两端的电压减小，即电压表示数减小。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第一部分基础题30 道第一部分串联电路15道1. 有两个灯泡串联在电路中，电路中的电流是(1) 电路中的总电阻(2) 灯泡L2 的电阻(3)灯泡L i和L2两端的电压2. 两个灯泡串联在电路中，电路中的电流是求：( 1)电路中的总电阻(2)灯泡L2两端的电压( 3)两个灯泡的电阻分别为多大3. 有两个灯泡串联在电路中，电路中的电流是9 伏特，求：(1)两个灯泡的电阻分别为多大(2)电路中的总电阻(3)电源电压4. 有两个灯泡串联在电路中，电路中的电流是欧姆，求：( 1)电源电压(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大5. 有两个灯泡串联在电路中，电路中的电流是欧姆，求：(1)灯泡L i的电阻(2)灯泡L2两端的电压(3)电源电压6. 有两个灯泡串联在电路中，电路中的电流是姆，求：(1)L i 的电阻(2)灯泡L i和灯泡L2两端的电压(3)电源电压7. 有两个灯泡串联在电路中，电路中的电流是求：(1)灯泡L i和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻8. 有两个灯泡串联在电路中，电源电压是(1)灯泡L2两端的电压(2)电路中的电流(3)两个灯泡的电阻9. 有两个灯泡串联在电路中，电源电压是(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L2的电阻( 4)该电路的总电阻0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求:0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特,0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为600.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻60.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆,12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求:12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求:2) 电路中的电流 (3)灯泡L i 和L 2两端的电压 i3.有两个灯泡串联在电路中，灯泡求:(1) 灯泡L 2的电阻(2) 电路中的电流L 1两端的电压 3V ，电路的总电阻为 10 欧姆，灯泡 L 1的电阻为 5 欧姆，( 3)( 灯泡L 2两端的电压电源电压 i4.有两个灯泡串联在电路中，灯泡 L 1两端的电压 3V ，电路的总电阻为12 欧姆，灯泡 L 2的电阻为 8 欧姆，求:(1) 灯泡L 1的电阻(2) 电路中的电流( 3) 灯泡L 2两端的电压( 4) 电源电压i5. 有两个灯泡串联在电路中，灯泡 L 1两端的电压 3V ，灯泡L 1的电阻为30 欧姆，灯泡 L 2的电阻为 20 欧姆，求:(1) 电路的总电阻 (2) 电路中的电流 (3) 灯泡L 2两端的电压( 4)电源电压并联电路 15道1. 两个灯泡并联在电路中，电源电压为12伏特，总电阻为 7.5欧姆，灯泡L 1的电阻为10欧姆，求：1) 灯泡L 2的电阻2)灯泡L 1和L 2中通过的电流3) 干路电流2. 两个灯泡并联在电路中，电源电压为12伏特，总电阻为 15欧姆，灯泡L 1中通过的电流为0.6安培，求1) 干路电流2) 灯泡L 2中通过的电流3)灯泡L 1和L 2的电阻3. 两个灯泡并联在电路中，电源电压为3伏特，L 1的电阻为20欧姆，L 2的电阻为10欧姆，求：1) L 1和L 2并联后的等效电阻2)灯泡L 1和L 2中通过的电流10. 有两个灯泡串联在电路中，电源电压是 (1)灯泡 L 2 两端的电压 (2)电路中的电流 (3)灯泡 L 1 的电阻 (4)该电路的总电阻 11. 有两个灯泡串联在电路中，电源电压是 (1)灯泡 L 1 的电阻 (2)电路中的电流 (3)灯泡L i 和L 2两端的电压12. 有两个灯泡串联在电路中，电源电压是 ( 1)电路的总电阻24V ，灯泡L i 两端的电压为15V ，灯泡L 2的电阻为20欧姆，求:6V ，电路的总电阻为 30欧姆，灯泡L 2的电阻为20欧姆，求:12V ，灯泡L i 的电阻为5欧姆，灯泡L 2的电阻为25欧姆，求:为 0.75 安培，求: 1) L 2的电阻 2) 电源电压3) 灯泡 L i 中通过的电流 4)干路总电流ii.两个灯泡并联在电路中，灯泡L i 的电阻为20欧姆，L 2的电阻灯泡为30欧姆，干路总电流为0.5安培，求:1) 两灯并联后的总电阻 2) 电源电压3)灯泡L i 和L 2中通过的电流I2.两个灯泡并联在电路中，灯泡L i 的电阻为I5欧姆，L 2的电阻灯泡为30欧姆，灯泡L i 中通过的电流为0.2安培，求:3) 干路电流4. 两个灯泡并联在电路中，电源电压为1) L i 和L 2并联后的等效电阻 2) 灯泡 L 1 中通过的电流 3) 灯泡L 2中通过的电流 4) L 2的电阻 5.两个灯泡并联在电路中，电源电压为1) L 2的电阻2) 灯泡 L 1 中通过的电流 3) 两灯并联后的等效电阻 4) 干路总电流6.两个灯泡并联在电路中，电源电压为 1) 两灯并联后的等效电阻 2) L 2的电阻3) 灯泡 L 1 中通过的电流 4) L i 的电阻7.两个灯泡并联在电路中，电源电压为安培，求：6伏特，L i 的电阻为20欧姆，干路电流为 0.5安培，求:6伏特，L i 的电阻为30欧姆，L 2中通过的电流为0.4安培，求: 24伏特，干路总电流为 0.5安培，L 2中通过的电流为 0.4安培，求: 24伏特，灯泡L i 中通过的电流为 0.2安培，L 2中通过的电流为0.41) 两灯的电阻 2) 两灯并联后的总电阻3) 干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为培，求: 1) 电源电压2) 灯泡 L i 中通过的电流 3) 灯泡L 2中通过的电流 4) 灯泡L 2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为为 0.4 安培，求: 1) 电源电压 2) 干路中通过的电流 3) 灯泡L 2中通过的电流 4)L 2的电阻10. 两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L i 的电阻为40欧姆，干路总电流为 0.75安 I.6欧姆，灯泡L i 的电阻为8欧姆，灯泡L i 中通过的电流 2.4欧姆，灯i) 两灯并联后的总电阻2) 电源电压3) 灯泡L 2中通过的电流 4)干路总电流13.两个灯泡并联在电路中，灯泡 L i 的电阻为10欧姆，灯泡L 2中通过的电流为0.3安培，干路总电流为 0.6安培，求： 1) 灯泡L i 中通过的电流 2) 电源电压 3) L 2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L 2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求1)电源电压 2) 灯泡L 1中通过的电流 3)L 1的电阻4)两灯并联后的总电阻 15.两个灯泡并联在电路中，灯泡 L 2的电阻为40欧姆，通过它的电流为 0.15安培，灯泡L 1中通过的电流为 0.1安培，求:1) 电源电压 2) 干路总电流 3) L 1的电阻4) 两灯并联后的总电阻第—部分提咼篇一、串联电路1 .如图所示，电阻R 1=12欧。

电键SA 断开时，通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5 安。

问：电源电压为多大？电阻R 2的阻值为多大？2 •如图所示，滑动变阻器上标有“20 Q 2A 字样，当滑片7.2伏，求：(1) 电阻R 1和电源电压2)滑动变阻器移到右端时，电流表和电压表的读数。

P 在中点时，电流表读数为0.24安，电压表读数为R1 R2求：(1 )电压表的示数；(2) 电阻R 2连入电路的阻值；(3 )若移动滑动变阻器滑片 P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为 7.5欧姆，灯泡L i 的电阻为10欧姆，求：1) 泡L 2的电阻2) 灯泡L 1和L 2中通过的电流 3) 干路电流2、如图2所示电路，当K 断开时电压表的示数为 6伏,电流表的示数为1A ;«闭合时，电流表的读数为1.5安,求:R 1⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻3 •阻值为10欧的用电器，正常工作时的电流为 0.3安，现要把它接入到电流为 0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围 1、如图5所示的电路中，电流表使用 0.6A 量程，电压表使用 15V 量程，电源电压为 36V , R j 为定值电阻，R 2为滑动变阻器，当R 2接入电路的电阻是二「时，电流表的示数是 0.5A ，现通过调节R 2来改变通过R 1的电流，但必须保证电流表不超过其量程，问：(1) &的阻值是多大？(2) R 2接入电路的阻值最小不能小于多少？ (3) R 2取最小值时，电压表的读数是多大？2、如右图所示的电路中， R 1=5Q ，滑动变阻器的规格为 “1A20Q”，电源电压为4.5V 并保持不变。

电流表量程为0~0.6A ，电压表的量程为 0~3V 。

求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器 R 2为8 Q 时，电流表、电压表的示数分别为多少?-------'-------T"R 图2 1S-A-3 .在如图所示的电路中，电源电压为字样，两电表均为常用电表。

闭合电键6伏且不变。

电阻 S ，电流表示数为 R 1的阻值为10欧，滑动变阻器 0.2 安。

R 2上标有“20Q 2A ”R 1四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Q, R2 = 6Q试求:(1)当开关S1、S2断开时，电流表和电压表示数各是多少？(2)当开关S2均闭合时，电流表和电压表示数各是多少？图22、如图所示，电源电压保持不变。

当开关S i闭合、S2断开时，电流表的示数为0.2A ;当开关S i、S2都闭合时，电流表的示数为0.8A。

则电阻R i与R2的比值为？3 •如图甲所示电路，滑动变阻器的最大阻值为R i=40Q，电源电压及灯L的电阻保持不变。

当S i、S2均闭合且滑片滑到b端时，电流表A i、A2的示数分别为如图23乙、丙所示；当S i、S2均断开且滑片P置于变阻器的中点时，电流表A i的示数为0.4A ,求：（i）电源的电压；（2）R2的电阻；（3）灯L的电阻；甲五、方程解题i •如图所示，设电源电压保持不变，R°=iO「。

当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A •则电源电压U与滑动变阻器的最大阻值R分别为都少？2、如图所示,R i=30欧姆，滑动变阻器的滑片P在中点时，伏特表的示数为3伏，滑片P在b端时，伏特表的示数为4.5伏,?求电源电压和滑动变阻器的阻值？HiR223、如图6所示电路中，已知R i =20门，- ，当开关S接触点i时，电压表示数为5V，当开关S接触R3 3点2时，电压表示数为6V，求电源电压U和R2、R3的阻值各多大。
