组合体尺寸标注PPT课件

组合体—轴测图的尺寸注法(化工制图课件)

2、圆和圆弧的注法
标注圆的直径尺寸时，尺寸线和尺寸界线应分别平行于圆所在的平面内的轴测轴，如图中ф24 的注法
标注圆弧半径或较小圆的直径时，尺寸线可从（或通过）圆心引出标注，但注写数字的横线必须平行于轴测轴，如图中2×ф12、 R5 的注法
3、圆和圆弧的注法
标注角度的尺寸线，应画成与该坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头向上
化工制图及CAD
知识点11：轴测图的尺寸注法
1、线性尺寸的注法
轴测图中的线性尺寸，一般应沿轴测轴的方向标注。尺寸数值为零件的公称尺寸
ቤተ መጻሕፍቲ ባይዱ
尺寸数字应按相应的轴测图形标注在尺寸线的上方。尺寸线必须和所标注的线段平行，尺寸界线一般应平行于某一轴测轴
当在图形中出现字头向下时应引出标注，将数字按水平位置注写
正等轴测图的尺寸标注示例

建筑制图--组合体的投影图(课堂PPT)

.
31
组合体投影图中相邻两线框的含义
.
32
.
33
5.线条、线框的含义
.
34
锥面柱、球面锥面圆、平面
.
柱曲面、平面
35
二、读图的基本方法与步骤
1.基本方法
在阅读组合体的投影图时，主要运用的方法有形体分析法和线面分析法。一般做法是将两种方法结合起来运用，以形体分析法为主，以线面分析法为辅。
.
4
（2）切割
从基本立体中切掉或挖掉若干部分称为切割，通过切割（或主要通过切割）的方式而形成的组合体就是切割型组合体。
.
5
（3）综合由叠加和切割两种方式综合形成的组合体就是综合型组合体。
.
6
二、组合体表面衔接方式
（1）堆砌（共面）
不应画线
无分界线
共面——
无分界线
.
7
（1）堆砌（表面相错）有分界线
.
27
第三节组合体三面图的读法
读图——也称看图。根据所画出的多面正投影图，运用投影规律
和画图规则，综合多面正投影图表达的信息，想象出组合体的空间形状。
画图——运用正投影法表达组合体；读图——画图的逆过程。
画图是由物到图，读图则是由图到物。
.
28
一、读图应具备的基本知识
1.熟练地运用“三等”关系
3.基本形体的投影特征
掌握基本形体的投影特征，这是阅读组合体投影图必不可少的基本知识，例如三棱柱、四棱柱、四棱台等的投影特征和圆柱、圆台的投影特征。掌握了这些基本形体的投影，便于用形体分析法来阅读组合体的投影图。
4.各种位置直线、平面的投影特征
各种位置直线包括一般线和特殊位置线。各种位置平面包括一般面和特殊位置平面。掌握了各种位置直线和各种位置平面的投影，便于用线面分析法来阅读组合体的投影图。

机械尺寸基准标注(共43张PPT)

14
用细实线绘制，符号为
正方形，可标注在一个边长
14
的尺寸前面，也可引出标注
在数字前。
结构名称
倒角退刀槽
倒角、退刀槽的尺寸注法
尺寸标注方法
说明
一般 45°倒角按 “宽度×角度〞
注出。
30°或60°倒角应分别注出角度和宽度。
45°倒角
非45°倒角
一般按
“槽宽×槽深〞或
“槽宽×直径〞注
出。
结构名称
将组合体分解为假设干个根本体和简单体，在形体分析的根底上标注三类尺寸。
⑴ 定形尺寸确定各根本体形状和大小的尺寸。
⑵ 定位尺寸确定各根本体之间相对位置的尺寸。
实质：组合体各根本形体尺寸基准之间的距离。
方法：先选定长、宽、高三个方向的尺寸基准，再标注。通常以零件的底面、端面、对称面和轴线作为基准。
⑴ 标注半径尺寸时，应在尺寸数字前加注
符号R。
R6
R3
R5
⑵ 应标注在投影为圆弧的视图上。
R10 R10
错误
⑶ 标注球面半径时，应在符号R前加注符号S。
⑶直径可以注在圆视图上也可以注在非圆视
图上，根据情况确定；半径尺寸必须注在投影是圆弧处。
⒋ 狭小部位尺寸
2 组合体的尺寸标注方法
一、根本方法──形体分析法
尺寸界线由图形的轮廓线、轴线或对称中心线
引出，也可以利用轮廓线、轴线或对称中心线作尺寸界线。
64
轴线
20
轮廓线
45 48 68
80 100
尺寸线注法
尺寸线不能和任何线相交
多余标注
一般数字应注在尺寸线的上方，也可注在尺
寸线的中断处。

《工程制图》组合体尺寸标注

1、基本视图机件向基本投影面投射所得的视图。
1）形成
V
• 主视图-从前向后投影 • 俯视图-从上向下投影 • 左视图-从坐向右投影
• 右视图 -从右向左投射
• 仰视图 -从下向上投射 • 后视图 -从后向前投射
2) 六个投影面的展开
仰视主视
俯视
3) 基本视图的投影规律
仰视
右视
主视
左视
俯视长
当画出的剖面线与图形的主要轮廓线或剖面区域的轴线平行时，该图形的剖面线应画成与水平成30°或60°角，但其倾斜方向与其他图形的剖面线一致。
A
A
30°
A－A
为了区别被剖到的机件的材料，国家标准GB4457.5-84 规定了各种材料剖面符号的画法。
材料名称
金属材料（已有规定剖面符号者除外）
总体尺寸有时可能就是某形体的定形或定位尺寸，这时不再注出。
当标注总体尺寸后出现多余尺寸时，需作调整，避免出现封闭尺寸链。
例：
调整
封闭尺寸链
当组合体的某一方向具有回转结构时，由于注出了定形、定位尺寸，该方向的总体尺寸不再注出。
①
②
R
2×
×
2×
×
R
×
六、尺寸的清晰标注
⒈ 应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交。
R
F
R
4-F
例2：标注轴承座的尺寸
套筒
支撑板
肋板
底板
步骤： ① 形体分析
基准
2×
R
基准
基准
步骤：
① 形体分析 ② 确定尺寸基准 ③ 标注各形体的定形、
定位尺寸 ④ 标注总体尺寸

尺寸注法——组合体的尺寸标注方法.

★ 注底板尺寸 ★ 注圆筒尺寸 ★ 注侧板尺寸 ★ 注总体尺寸检查、调整
成组要素的注法
接上页
• （5）相近而又重复的要素的注法 • 在同一图形上具有几种尺寸数值相近而又重复的要素（如孔等）时，可采用标记（如涂色）或用标注字母的方法来区别。
相近而又重复的尺寸注法
接上页
• （6）对称机件的尺寸注法 • 当图形具有对称中心线时，分布在对称中心线两边的相同结构，可仅标注一个两边的相同结构，如挂图。
接上页
• 直径可以注在圆视图上也可以注在非圆视图上，根据情况确定；半径尺寸必须注在投影是圆弧处。 • （3）小尺寸注法 • 在没有足够的位置画箭头或写数字时，箭头可画在外面向里指，或用圆点代替箭头（中间），这种情况往往也注不下尺寸数字，可以将尺寸数字注在外面或引出标注，如挂图。
接上页
• （4）简化注法 • 成组要素（如孔，槽）可仅在一个要素上注出其尺寸和数量。成组要素均匀分布时可按图注法。当成组要素在图形中的定位和分布情况在图形中已经明确时，可以不注角度并可省略“均布”两字，如图。 • 均匀分布的成组要素的尺寸按 • 个数—孔径如6-8 • 个数—宽×长如8-4×30 • 个数—槽宽×直径如10-2× 20
五、标注示例：例1 ：
基准
100 75 85 30 190
40
105 75
30 4×12 16 90
180 基准
50
45°
68
基准
形体分析。逐个标注每一基本形体的定形、定位尺寸。标注总体尺寸。

90
55
110
例2 ：
A－A

B－B

基准
R
基准 B

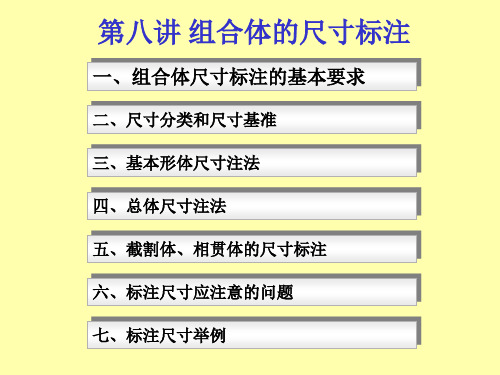

第八讲组合体尺寸标注

(a)
7
4
(c)
10
(d)
(b)
7.5 ø7
ø12.5
(e)
(f)
15
六、标注尺寸应注意的问题
1. 2. 3. 交线上不应标注尺寸同一形体的尺寸应该尽量集中标注尺寸应该标注在反映形体特征的视图上
4.
同轴回转体的直径，应尽量标注在非圆视图上
５.相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交 6. 同一个方向上连续标注的几个尺寸应该尽量配置在少数几条线上，避免标注封闭尺寸
10
6 10 18
(a)(b)18不直接标注总体尺寸的图例
6
18
5
R8 ø9 8 16
22
R6
ø9
2ø5
2ø3
(a)
6
(b)
6 26 R25 ø9 5 18
ø17 ø9 3ø3
(c)
(d)
6
五、截割体、相贯体的尺寸标注
6 6 12 12 12 8 6 12 ø12
ø12 10.5
ø12
ø12
52 44
总体尺寸
24
8
40
11
三、基本立体的尺寸标注
5
13
13
11 7
11 7
14 (12)
12 10
8
16
8 14
ø13
ø13
16
ø8
15
ø8
15
15
ø15
ø15
ø15
13
四、总体尺寸
要标注总体尺寸的图例
不直接标注总体尺寸的图例
要标注总体尺寸的图例

机械制图(王幼龙第四版)第五章组合体尺寸标注

课时教案备课时间年月日教学内容教师活动学生活动最后注出组合体的总尺寸。

4、组合体尺寸标注的尺寸基准？组合体具有长、宽、高三个方向的尺寸，标注每个方向的尺寸都应先选择好基准。

标注时通常选择组合体的底面、端面、对称面、轴心线、对称中心线等作为基准。

常见轴承座尺寸基准是：长度方向尺寸以对称面为基准；宽度方向尺寸以后端面为基准；高度方向以底面为基准。

组合体的个基本形体组合起来，首先必须从长、宽、高三个方向分别标注各基本几何形体的相对组合体基准的定位尺寸；其次再标注各基本几何形体相对几何体基准的定位尺寸，最后注出总体尺寸。

讲解组合体尺寸基准通过图片展示各方向的尺寸基准通过例题讲解前面所讲内容认真观察图片并找出各图片的基准认真思考并记忆教学内容教师活动学生活动5、尺寸布置标注组合体视图的尺寸，除了要求完整准确地注出各基本几何形体的三类尺寸以外，还要注意尺寸的布置，使其标注的清晰，以便阅读。

因此，在标注尺寸时，除应严格遵守国家标准的有关规定外，还要注意以下几点：（1）各基本形体的定形尺寸和有关的定位尺寸，要尽量集中标注在一个或两个视图上，这样集中标注便于看图。

（2）尺寸应注在表达形体特征最明显的视图上，并尽量避免标注在虚线上。

（3）对称结构的尺寸，一般应对称标注。

给出练习题并要求学生独立完成强调合理布置尺寸积极思考并完成该练习理解合理布置尺寸的意义课时教案备课时间年月日课题组合体的尺寸标注二课型新授课教学目标知识目标掌握组合体尺寸标注的标注步骤。

能力目标培养学生的作图规范性。

德育目标识图互动、交往合作，培养学生的扎实工作作风。

重点掌握组合体尺寸标注的标注步骤。

难点掌握组合体尺寸标注的尺寸布置教学方法演示法，练习法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动复习提问：1、组合体视图标注的基本要求？(1) 正确尺寸标注必须符合国家标准的规定；(2) 完整所注各类尺寸应齐全，做到不遗漏、不多余；(3) 清晰尺寸布置要整齐清晰，便于看图。

组合体三视图的尺寸标注

一、基本体的尺寸标注要标注组合体的尺寸，应先掌握基本体的尺寸标注的方法。常见基本形体的尺寸标注方法如下图所示。 1、平面立体的尺寸标注方法：标注底面形状和高度尺寸。
§5-3
组合体三视图的尺寸标注
一、基本体的尺寸标注 2、回转体的尺寸标注方法：标注底面圆直径和高度尺寸。底面圆直径要标注在非圆视图上。
§5-3
组合体三视图的尺寸标注
2、相贯体的尺寸标注两相交基本体的尺寸标注方法：除标注两相交基本体的定形尺寸外，还要注出确定两相交基本体相对位置的定位尺寸。
注意：由于相贯线为自然形成的交线，因此不需标注相贯线的尺寸。
§5-3
组合体三视图的尺寸标注
三、组合体的尺寸标注的种类

定形尺寸：各组成部分的长、宽、高三个方向的大小尺寸。定位尺寸：组合体中各组成部分相对位置的尺寸。总体尺寸：组合体外形大小的总长、总宽、总高尺寸。四、组合体的尺寸标注的方法和步骤
⑶适当调整形体的总体尺寸，如总高。（图略）
§5-3
组合体三视图的尺寸标注
五、标注尺寸要清晰，应注意以下几点： 1、尺寸应尽量标注在反映形体特征最明显的视图上。 2、同一基本形体的定形尺寸和定位尺寸尽量集中标注。 3、尺寸应尽量注在视图外面,同方向的连续尺寸应尽量放置在一条线上。 4、同心圆柱的直径尺寸尽量注在非圆视图上，圆弧的半径尺寸则必须注在投影为圆弧的视图上。 5、尽量避免在虚线上标注尺寸。 6、应避免尺寸线与尺寸界线，尺寸线、尺寸界线与轮廓线相交，相互平行的尺寸应按“小尺寸在内，大尺寸在外” 的原则排列。 7、内形尺寸与外形尺寸最好分别注在视图的两侧。
§5-3
组合体三视图的尺寸标注
组合体的视图只能表达其形状，而组合体的大小以及组合体上各部分的相对位置，则要由视图上的尺寸来确定。组合体尺寸标注的要求是：

《机械制图》(张雪梅)教学课件第五章组合体

画组合体的三视图时，要注意两个顺序。（1）组成组合体的各基本体的画图顺序，一般按组合体的形成过程先画基础形体的三视图，再逐个画其他叠加体或切割体的三视图。（2）同一形体三个视图的画图顺序，一般先画形状特征最明显的视图，或有积聚性的视图，然后再画其他两个视图。
2.1 叠加式组合体视图的画法
叠加式组合体常用形体分析法画图，即首先对物体进行形体分析，将物体假想分解为几个组成部分（基本体），弄清楚各部分的结构形状、相对位置关系、表面连接关系，逐个画出各部分的投影，最后进行综合整理得到组合体视图。
3.1 尺寸的种类
（a）
图5-11 支座
（b）
3.2 尺寸基准
在明确了视图中应标注哪些尺寸的同时，还需要考虑尺寸基准问题。所谓尺寸基准，是指标注尺寸的起点。物体有长、宽、高三个方向的尺寸基准，每个方向上必须要有一个主要基准，有时还有一个或几个辅助基准。通常选择组合体的对称中心平面、底面、重要端面以及回转体的轴线等作为尺寸基准。
（2）尺寸应标在表达形体特征最明显的视图上，尽量避免标注在虚线上。
（3）对称结构的尺寸，一般应对称标注（注全长）。
（4）尺寸应尽量注在视图外，且同一方向连续的几个尺寸，应尽量标注在同一位置线上。在排列尺寸时，应使大尺寸在外、小尺寸在内，避免尺寸线和其他尺寸的尺寸界线相交，以保持图面清晰，并且不能出现封闭的尺寸链。
4.1 读组合体视图的基本要领
如图5-15所示主视图中的三角形，图5-15（a）上为实线，说明从前向后看时该直角三棱柱的轮廓线均可见，故该三棱柱是叠加在形体上的；图5-15（b）上为虚线，说明从前向后看时该直角三棱柱的轮廓线均不可见，故该三棱柱是在基础形体上切割而成的。
（a）
（b）

组合体的尺寸标注

图4-38 同一方向的尺寸标注
(a) 好
(b)不好
图4-39 尺寸排列要清晰
(a) 好
(b)不好
图4-40 直径和半径的尺寸标注
（4）回转体的直径一般应尽量注在投影为非圆的视图上，半径尺寸一定要注在投影为圆的视图上，如图440所示。但板件上多孔分布时，其直径应注在反映为圆的视图上。
（5）一般情况下不在虚线结构上标注尺寸。
以上各点在具体标注尺寸时，有时会出现不能同时
兼顾的情况，必须在保证尺寸正确、完整、清晰、合理的条件下，根据具体情况，合理布置。
机械制图
机械制图
组合体的尺寸标注
1.1标注组合体尺寸的基本要求视图仅能表示组合体的形状，而组合体各组成部分的大
小及相对位置还需由尺寸来确定，组合体标注尺寸时要做到：
1.正确必须符合国家标准中尺寸注法的一般规定。
2.完整所注尺寸必须能完全确定组合体的形状大小及各部分间
的相对位置关系，标注尺寸时既不能遗漏，也不能重复标注。Βιβλιοθήκη 图4-33 轴承座尺寸分析
有时，每个方向上除确定一个主要基准外，还选择一、二个辅助基准。如图4-34 所示，在标注内孔深度4时，是以左端面为辅助基准标注的。
图4-34 尺寸基准的选择
（3）总体尺寸确定组合体的总长、总宽和总高的尺寸。当总体尺寸与已经标注的定形尺寸一致时，总体尺寸就不再
在另形标注。如图 4-33中，轴承的总长和总宽尺寸就是底板的长60和宽34。
（1）棱柱、棱锥标注出长、宽、高尺寸；（2）棱台标注出上底、下底的长和宽及高度尺寸；（3）圆柱、圆锥标注出底圆直径和高度尺寸；（4）圆台标注出上底、下底的直径和高度尺寸；（5）球标注代号“S”及直径、半径尺寸。
