首先我们先了解剪力墙基本定义：
剪力墙又称抗风墙、抗震墙或结构墙。房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载的墙体，防止结构剪切破坏。
2、按三、四级抗震等级设计的剪力墙的截面厚度，底部加强部位不应小于层高或剪力墙无支长度的1/20，且不应小于160mm；其他部位不应小于层高或剪力墙无支长度的1/25，且不应小于160mm；
3、非抗震设计的剪力墙，其截面厚度不应小于层高或剪力墙无支长度的1/25，且不应小于160mm。
针对pkpm剪Байду номын сангаас墙稳定验算，建筑企业基本验算情况如下：
1、按一、二级抗震等级设计的剪力墙的截面厚度，底部加强部位不应小于层高或剪力墙无支长度的1/16，且不应小于200mm；其他部位不应小于层高或剪力墙无支长度的1/20，且不应小于160mm。当为无端柱或翼墙的一字形剪力墙时，其底部加强部位截面厚度尚不应小于层高的1/12；其他部位尚不应小于层高的1/15，且不应小于180mm；
PKPM系列新规范应用指南——短肢剪力墙_祝耀林

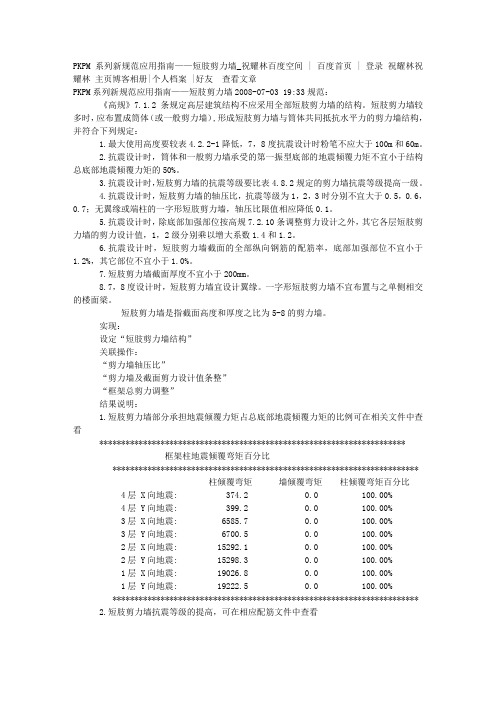

PKPM系列新规范应用指南——短肢剪力墙_祝耀林百度空间 | 百度首页 | 登录祝耀林祝耀林主页博客相册|个人档案 |好友查看文章PKPM系列新规范应用指南——短肢剪力墙2008-07-03 19:33规范：《高规》7.1.2条规定高层建筑结构不应采用全部短肢剪力墙的结构。
短肢剪力墙较多时，应布置成筒体（或一般剪力墙）,形成短肢剪力墙与筒体共同抵抗水平力的剪力墙结构，并符合下列规定：1.最大使用高度要较表4.2.2-1降低，7，8度抗震设计时粉笔不应大于100m和60m。
2.抗震设计时，筒体和一般剪力墙承受的第一振型底部的地震倾覆力矩不宜小于结构总底部地震倾覆力矩的50%。
3.抗震设计时，短肢剪力墙的抗震等级要比表4.8.2规定的剪力墙抗震等级提高一级。
4.抗震设计时，短肢剪力墙的轴压比，抗震等级为1，2，3时分别不宜大于0.5，0.6，0.7；无翼缘或端柱的一字形短肢剪力墙，轴压比限值相应降低0.1。
5.抗震设计时，除底部加强部位按高规7.2.10条调整剪力设计之外，其它各层短肢剪力墙的剪力设计值，1，2级分别乘以增大系数1.4和1.2。
6.抗震设计时，短肢剪力墙截面的全部纵向钢筋的配筋率，底部加强部位不宜小于1.2%，其它部位不宜小于1.0%。
7.短肢剪力墙截面厚度不宜小于200mm。
8.7，8度设计时，短肢剪力墙宜设计翼缘。
一字形短肢剪力墙不宜布置与之单侧相交的楼面梁。
短肢剪力墙是指截面高度和厚度之比为5-8的剪力墙。
实现：设定“短肢剪力墙结构”关联操作：“剪力墙轴压比”“剪力墙及截面剪力设计值条整”“框架总剪力调整”结果说明：1.短肢剪力墙部分承担地震倾覆力矩占总底部地震倾覆力矩的比例可在相关文件中查看**********************************************************************框架柱地震倾覆弯矩百分比**********************************************************************柱倾覆弯矩墙倾覆弯矩柱倾覆弯矩百分比4层 X向地震: 374.2 0.0 100.00%4层 Y向地震: 399.2 0.0 100.00%3层 X向地震: 6585.7 0.0 100.00%3层 Y向地震: 6700.5 0.0 100.00%2层 X向地震: 15292.1 0.0 100.00%2层 Y向地震: 15298.3 0.0 100.00%1层 X向地震: 19026.8 0.0 100.00%1层 Y向地震: 19222.5 0.0 100.00%********************************************************************** 2.短肢剪力墙抗震等级的提高，可在相应配筋文件中查看类别：学习空间 | 添加到搜藏 | 分享到i贴吧 | 浏览(280) | 评论 (1) 上一篇：PKPM 系列新规范应用指南－－重力...下一篇：PKPM系列新规范应用指南——剪力...相关文章：•PKPM系列新规范应用指南—地下室•PKPM系列新规范应用指南——位移...•砌体结构CAD原理及疑难问题解答...最近读者：登录后，您就出现在这里。
绘制剪力墙平法施工图
绘制剪力墙平法施工图（方法一：PKPM图生成墙柱平面图，转图后插入建筑轴线后调整）
一、使用的软件：PKPM；天正建筑；BW；配筋助手。
二、绘制流程：
1、绘制模板图：将建筑轴线多余的线删除并制成块；在PKPM墙梁柱施工图模块的柱平法图中生成墙柱平面图，在剪力墙施工图中生成边缘构件及其详图；将墙柱平面图与轴线组合成图，在图中标注墙柱的定位尺寸；
2、墙柱编号：在上一步形成的图中标注柱和剪力墙边缘构件的编号；
3、绘制边缘构件详图：
该步骤有两种方法实现：即【边缘构件】（BG）命令及【任意墙柱】（QZ）命令。
（1）先在【墙柱设置】（QZSZ）中，设置剪力墙边缘构件的相关参数（建议对照规范的配筋率及构造要求，逐项核对并调整各个参数）；
（2）之后即有两种方式生成边缘构件详图及柱表，详见相关功能说明；（建议采用【边缘构件】命令）；
（3）使用BW【校核柱表】(JHB)命令，核对墙柱详图与柱表的配筋是否满足规范的配筋（箍）率及构造要求，参照PKPM生成的详图，使用BW【画点筋】（HDJ）/【画拉筋】（HLJ）/【画S形拉筋】（HSLJ）/【画箍筋】（HGJ）等命令调整详图及柱表的钢筋及箍筋（拉筋）；（4）使用BW【墙剖断线】（QDX）命令画墙剖断线，再使用【表格居中】（BJZ）命令调整柱表的详图及文字的位置。
4、插入附件：插入层高表，核对并调整柱表中的墙柱标高，插入墙身配筋表，根据需要插入连梁及暗梁详图及配筋表。
三、常用的命令及自定义快捷键。
pkpm出剪力墙梁表
pkpm出剪力墙梁表
剪力墙的平面布置
1.宜均匀布置在建筑物周边，平面形状变化及恒载较大的部位，间距不宜过大
2.建筑平面形状凹凸，宜布置在凸出部分的端部附近；
3.宜布置T形、L形和[形等，不宜布置一字形
4.单片剪力墙底部承担的水平剪力不应超过结构底部总水平剪
力的30%
5.宜贯通建筑全高，宜避免刚度突变
6.楼、电梯间等竖井宜尽量与靠近的抗侧力结构结合布置；
7.各主轴方向的侧向刚度接近。
8.长矩形平面或平面有一部分较长的建筑
9.横向（短边）满足下表，纵向（长边）不宜集中布置在两尽端。
PKPM复杂结构建模技巧及常见问题
PKPM复杂结构建模技巧及常见问题2008-05-18 16:34:51 来源: 作者: 【大中小】评论：0 条1 计算模型应满足条件1.1 基本反映原结构的受力特征和传力关系;1.2 基本符合原结构的边界条件;1.3 基本符合分析程序采用的计算假定条件。
2 框支墙输入模型框支墙偏心处理方法：（见图）梁轴2.1在框支层按框支墙位置加建辅助轴线；2.2在墙支两端点垂直框支梁轴线设相对刚度较大的辅助短梁，力求正确反映墙与梁间的偏心传力关系。
3 大截面柱梁输入模型3.1注意梁一定要直接或间接与柱定位节点相连;下图梁只穿过柱截面,荷载没传至柱.大截面异形柱输入:分解为矩形柱+剪力墙输入4 楼板计算模型4.1 各种楼板模型及其适用情况楼板模型刚度设定适用情况弹性板6 面内面外均按实际刚度. 板-柱,板-柱墙结构楼板弹性板3 面内无限刚,面外按实际刚度. 厚板转换层楼板弹性膜面内按实际刚度,面外刚度为0. 一般梁板楼面楼板刚性板面内无限刚,面外刚度为0 位移及刚度控制计算4.2下述情况宜用弹性膜楼板模型(结果供强度设计用)4.2.1 楼板开大洞或回形、凹形、弧形、长条形平面和楼板平面不规则—刚性楼板假定不成立4.2.2 转换层、裙房屋面层、嵌固层楼板—竖向刚度突变层；4.2.3 两结构单元间只有簿弱的水平构件联结时—水平刚度突变部位；4.2.4 需作楼板局部变形验算楼板.4.2.5复杂结构有关层面:连体结构的连结体及连结体两端上下各两层;错层结构咬合部位两侧的楼板。
5 地下室的输入模型5.1 地下室边墙宜按开低洞联肢墙或墙柱加深梁输入,不宜按连续剪力墙输入;否则易造成内力分配失真.5.2 嵌固层设定[9]5.2.1 地下室顶板作为嵌固端条件1) 地下室顶板与室外地坪高差不超过3级台阶;2) 地下室顶板为梁板结构(不是无梁楼盖),且满足《抗规》第6.1.14条关于地下室梁柱受弯承载力要求;3) 地下室侧壁有良好侧限,且地下室侧壁离塔楼边不超过3倍地下负一层层高.5.2.2 无地下室时嵌固端设定1) 当基础面纵横方向设置刚度较大基础梁时,以基础面为嵌固端;2) 当基础面离地面有一定距离时,若地面处设置刚性地面时,嵌固端设在刚性地面.5.2.3有地下室时嵌固端设定1) 单层地下室,宜取基础面作嵌固端,可避开规范对”地下负一层的抗震等级与部结构一致”及”嵌固层楼板厚度不小于160”的要求,可能反而经济合理;2) 当地下一层为抗爆级别较高的防空地下室时,顶板较厚,可取顶板为嵌固层;3) 塔楼与地下室顶板投影面积比<<1时,地下室侧限离塔楼远, 地下室顶板不能有效嵌固,回填土对地下室约束刚度比宜≤2.5.3 基础埋深不在同一标高时处理方法5.3.1 利用程序处理基础不等高功能；5.3.2 将基础高的柱的截面加大延至低基础面,模拟成等高基础面。
pkpm剪力墙端柱计算问题_secret
pkpm剪⼒墙端柱计算问题_secret端柱计算商榷SATWE ⽤户⼿册边缘构件说明有：“…第五种（L 形 + 柱）：取为端柱计算配筋量与两个直段墙肢的底部计算配筋量的三者之和…”。
端柱计算配筋量为何？⽆有交代。
配筋简图端柱同其它独⽴柱，给出柱b 边、h 边配筋量。
通常认为柱配筋量为（b 边配筋 + h 边配）×2 – ⾓筋。
经查，发现柱配筋计算有问题：端柱如有配筋值，是处于⼩偏拉受⼒状态（拉⼒很⼤，弯矩很⼩）。
混凝⼟不能承受拉⼒，拉⼒均由钢筋承受。
如按单向偏拉计算Asx 、Asy，拉⼒计算重复。
应按双向偏拉⼀次计算。
总配筋量⼩很多。
某⼯程端柱（SATWE ）电算值如下：1#1#4# 2.625H10.3263219H 2.5G0.0-0.00.0(0.24)查配筋⽂件：----------------------------------------------------------------------------N-C= 1 ( 1)B*H(mm)= 600* 700Cover= 25(mm) Cx= 0.75 Cy= 0.75 Lc= 4.15(m) Nfc= 2 Rcc= 45.0 Fy= 360. Fyv= 360.RLIVEC= 1.00 混凝⼟柱边框柱⾓柱矩形截⾯ ( 29)Nu= -2215. Uc= 0.25 Rs= 2.44(%) Rsv= 0.00(%) Asc= 254.0( 36)N= 1430. Mx= -44. My= 96. Asxt= 2326. Asxt0= 2326.( 36)N= 1463. Mx= -26. My= 126. Asyt= 2895. Asyt0= 2895.Asxb0= 2535.( 28)N= 565. Vx= 131. Vy= 22. Ts= 15. Asvx= 0. Asvx0= 0.( 28)N= 565. Vx= 131. Vy= 22. Ts= 15. Asvy= 0. Asvy0= 0.抗剪承载⼒: CB_XF= 425.4 CB_YF= 461.6----------------------------------------------------------------------------如按双向⼩偏拉计算，N = 1463.、Mx = 77.、My = -160. 总配筋为4812.04㎜2（为地震组合）。
PKPM剪力墙配筋计算
剪力墙的高宽比、肢长与截面厚度之比及限值1、剪力墙的高宽比高度为剪力墙在竖向的高度，宽度为其在水平截面的长度，当高宽比大于3时，为细高的剪力墙，容易设计成具有延性的弯曲破坏剪力墙（高规条文说明7.1.2）。
当墙的长度很长时，可通过开设洞口将长墙分成长度较小的墙段，使每个墙段成为高宽比大于3的独立墙肢或联肢墙，分段宜较均匀。
设计提示：从提高受力性能的角度，剪力墙的高宽比应尽可能大于3。
但在高层建筑中，剪力墙高宽比一般可满足此条件。
2、剪力墙肢长与截面厚度之比为各肢截面高度与厚度之比。
可用来定义短肢剪力墙。
短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；对于L形、T形、十字形剪力墙，其各肢的肢长与截面厚度之比的最大值大于4且不大于8时，才划分为短肢剪力墙。
短肢剪力墙沿建筑高度可能有较多楼层的墙肢会出现反弯点，受力特点接近异形柱，又承担较大轴力与剪力，因短肢剪力墙抗震性能较差，地震区应用经验不多，为安全起见，本规程规定短肢剪力墙应加强。
（高规条文说明7.1.8）设计提示：在高层剪力墙住宅建筑标准层单位面积含钢量中, 剪力墙墙身用钢量约占45%~ 65%, 剪力墙边缘构件用钢量约占30% ~ 50% (该统计数据为7度抗震设防区的数据) , 因此剪力墙布置时，可通过加长剪力墙墙肢长度, 减少剪力墙数量,减少边缘构件数量,尽可能布置在结构周边外围护墙位置，在结构中部宜减少剪力墙的布置量(如中部楼电梯间附近) , 使结构整体抗侧刚度增加, 降低造价，增加建筑平面布置灵活性。
如图1中所示，由于剪力墙平面外刚度很弱，在x向抗侧刚度时，可以忽略Y 向剪力墙的刚度贡献。
根据此理解，那么对于图1中墙肢长度hw的理解是不是就应当是8米；因为，四米处Y向的墙肢忽略其X向刚度贡献，也就是其不能作为支座存在。
那么在计算约束边缘构件范围Lc时，取用的墙肢长度就应该是8米，而不是四米。
PKPM2010问题(计算)集锦
630版中增加了那些解决连梁抗剪超限的方法630版中增加了两种解决连梁抗剪超限的方法，1增加了双连梁的设计功能 2 增加了采用交叉斜筋与对角斜撑的功能630版与前一版本楼层抗剪承载力差异的主要原因型钢的楼层抗剪承载力的计算不再将型钢等效为钢筋进行计算，而是按照《型钢混凝土组合技术规程》中承载力的公式计算其极限弯矩与极限剪力进行控630版与前一版本节点核心区差异的主要原因梁端弯矩取到梁刚域处。
630版与前一版本混凝土柱配筋差异的主要原因顶层柱的判断准则改为按照柱上部是否存在竖向构件进行判断。
中震弹性和中震不屈服下剪力墙轴压比相同剪力墙轴压比是恒活荷载控制的与地震无关。
如果在中震不屈服时采用混凝土强度标准值，则其轴压比与小震相比将会降低，更不合理PMSAP与SATWE地下室土约束位置的差异SATWE中的土约束默认为作用在刚性楼板上，PMSAP作用在节点上，新版的SATWE中允许地下室顶板按弹性板计算，此时SATWE与PMSAP一致。
PMSAP与SATWE调幅的差异SATWE的支座是按照梁端是否有竖向构件进行判断，PMSAP按照恒荷载下梁端是否是负弯矩进行判断。
PMSAP与SATWE的活荷载折减差异SATWE的活荷载折减在PM中进行，即折减荷载，PMSAP中是在设计中实现的，是折减效应。
PMSAP中为什么有的剪力墙没有输出配筋？程序自动判断的转换墙会给出梁式配筋，在“剪力墙面外及转换墙配筋”菜单中查看。
PMSAP中斜墙配筋结果是什么含义？斜墙按照应力配筋，并考虑了边缘构件等构造要求。
H打头的为水平筋，V打头的为竖向筋。
PMSAP中弹性板配筋每点处均有两个值，是什么含义？板边处分别为平行于板边和垂直于板边的配筋，形心处为主弯矩方向的配筋，目前没有输出角度，可在文本文件中查看。
下一版会增加形心处配筋角度的输出。
边缘构件的配筋特别大是什么原因？一般是由于短肢剪力墙考虑全截面配筋率造成的。
抗震等级为4级时为什么会出现约束边缘构件？应在参数中勾选“当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件”连梁刚度折减系数程序中是如何考虑的？连梁有两种方式建模：一是按照框架梁建模并指定连梁属性，二是按照剪力墙开洞建模，在分析程序中会自动将洞口上方判断为连梁。
pkpm剪力墙课程设计
pkpm剪力墙课程设计一、课程目标知识目标：1. 学生能理解剪力墙的基本概念、分类及其在建筑结构中的作用；2. 学生能掌握PKPM软件中剪力墙的计算原理和操作步骤；3. 学生能了解剪力墙的受力特点、设计原则及在工程中的应用。
技能目标：1. 学生能运用PKPM软件进行剪力墙的建模、计算和结果分析；2. 学生能通过实际案例，学会剪力墙结构的设计方法和优化策略；3. 学生能结合实际工程，运用所学知识解决剪力墙结构设计中遇到的问题。
情感态度价值观目标：1. 学生能认识到结构设计在建筑工程中的重要性，增强对专业学习的热情；2. 学生能通过团队协作，培养沟通、合作能力和解决问题的能力；3. 学生能关注建筑行业的发展趋势，树立创新意识，提高对工程质量和安全的责任感。
课程性质：本课程为专业实践课程，旨在帮助学生将所学理论知识与实际工程相结合，提高学生的实际操作能力和工程素养。
学生特点：学生具备一定的结构力学和建筑结构基础知识，对PKPM软件有一定了解，但实际操作经验不足。
教学要求：结合学生特点，注重理论与实践相结合，强调实践操作，提高学生的动手能力和解决实际问题的能力。
通过课程学习，使学生能够独立完成剪力墙结构的设计和分析。
二、教学内容1. 剪力墙基本概念- 剪力墙的定义、分类及作用- 剪力墙的受力特点及设计原则2. PKPM软件剪力墙设计模块介绍- 软件操作界面及功能模块- 剪力墙模块的操作流程及注意事项3. 剪力墙建模与计算- 建立剪力墙模型的方法和步骤- 剪力墙内力及位移计算原理- 结果分析与判定标准4. 剪力墙设计案例分析- 实际工程中剪力墙设计案例解析- 案例中剪力墙结构优化策略及方法5. 剪力墙设计实践- 指导学生进行剪力墙结构设计实践- 分析和解决设计过程中遇到的问题教学内容安排与进度：第一周：剪力墙基本概念及受力特点第二周：PKPM软件剪力墙设计模块介绍第三周：剪力墙建模与计算第四周：剪力墙设计案例分析与实践教材关联章节：《建筑结构设计原理》第五章：剪力墙结构设计《PKPM软件操作手册》剪力墙模块相关章节三、教学方法1. 讲授法：- 对剪力墙基本概念、受力特点、设计原则等内容进行系统讲解，为学生奠定理论基础；- 结合教材，对PKPM软件剪力墙设计模块的操作流程进行详细解读，帮助学生掌握软件使用方法。
pkpm错层结构的建模方式
pkpm错层结构的建模方式 错层结构是指在建筑中同层楼板不在同一高度,并且高差大于梁高(或大于500mm)的结构类型.错层结构由于楼板不连续,会引起构件内力分配及地震作用沿层高分布的复杂化,错层部位还容易形成不利于抗震的短柱和矮墙,属于复杂多高层结构,因此错层结构在建模,计算,出图等各个设计环节上都有其特殊性,比平层结构的设计要困难得多.下面结合PKPM软件,谈谈错层结构设计分析中应注意的问题. 1 错层结构的建模方式 1.1 错层框架结构建模 1.修改梁标高方式 该方式适用于仅有个别楼层的个别房间错层的情况.PMCAD提供了【上节点高】,【错层斜梁】及单击鼠标右键的快捷构件修改方式,来指定或修改梁两 端的标高,使部分房间周边的梁与同楼层其他梁标高不同.根据PKPM软件自动生成楼板,且楼板标高总与周边梁标高对齐的规律,使得这部分房间楼板标高也与该楼层其他楼板标高不同,从而实现了错层设计. 2.增加标准层方式 该方式适用于很多楼层大量房间错层的情况.如果仍然使用修改梁标高的方式,虽然可行,但手工计算错层标高繁冗易出错,修改的工作量太大.在PMCAD模型输入时,结构层的划分原则是以楼板为界,通过增加标准层,将错层部分的楼板人为地分开,实现相同楼层梁板标高不同的目的. 该方式在工程中广泛应用,下面举例说明该类错层结构的建模过程.某框架错层结构(图1),平面可均匀地划分为左,中,右三部分.左边1层,层高5m;中间2层,层高4m;右边2层,层高3m.该错层结构由于有5个不同标高的楼板,通过增加标准层后按5个标准层建立模型,楼层的层高取各楼板的高差,建模时仅复制轴网,梁和柱的布置范围按表1操作. 模型各楼层数据 表 1 楼层号 层高(m)柱布置范围 梁布置范围 层1 3 全部 右边 层2 1 全部 中间 层3 1 全部 左边 层4 1 中间和右边 右边 层5 2 中间 中间 1.2 错层剪力墙结构建模 错层剪力墙结构也采用增加标准层的方式,但由于结构中没有梁,不能以梁确定楼板的标高;同时因为墙在立面上是连续的,也不能以墙确定楼板的标高.楼层标高应通过【楼层组装】命令在楼层表中设定,程序自动在指定标高处布置整层楼板,而错层结构中 没有楼板的部分,可以用【楼板开洞/全房间洞】命令将其设置为洞口,或用【修改板厚】命令将板厚设定为0.这两条命令在开洞效果方面完全一致,不同之处仅在于前者在开洞处没有板荷载,而后者保留了开洞处的荷载,设计人员可以灵活选用. 1.3 错层框剪结构建模 可综合采用错层框架结构和剪力墙结构的方法. 1.4 错层砌体结构建模 单从建模角度看,错层砌体结构可以采用错层混凝土剪力墙的建模方式;但从设计角度看,由于砌体结构按规范要求应采用基底剪力法作分析,而基底剪力法仅适用于平面规则对称的结构,不适用于错层结构分析.因此在抗震设防烈度较高的地区,不宜设计带错层的砌体结构.如楼板高差小于500mm,砌体结构可按没有错层设计;如楼板高差大于500mm,可通过设缝将错层砌体结构转换为不带错层的结构. 1.5 错层多塔结构建模 错层多塔结构建模时,可以先用PMCAD按相同的楼层标高建立多塔模型,再利用SATWE前处理"多塔结构补充定义"中的【多塔立面/修改参数】命令,将各塔楼的相关塔段设定为不同的层高. 1.6建模注意事项 (1)PM1中的【布层间梁】命令不是用来做错层结构的,其仅用于布置楼层之间的梁(如工业厂房的圈梁),该梁上不生成楼板. (2)PM2中的【楼板错层】命令主要用于设定部分房间楼板不同于本层标高,且高差较小的情况(如卫生间),而不能改变梁的标高,且仅对施工图有效,对计算没有影响,不能用于建立错层模型. 2 错层结构的计算分析 2.1 错层对结构抗震性能的不利影响 1)错层结构的楼板不连续,在没有楼板的区域,存在跃层构件和不受楼板和梁约束的自由节点,使内力计算十分复杂.2)错层结构的各层楼板布置不均匀,不对称,质心和刚心严重偏置,在水平地震作用或风荷载下会发生较大的扭转效应.3)错层结构引起楼层概念模糊,如例题本来是2层的框架结构,由于建模和计算的需要,人为地变成了5层,使以层模型为基础的计算分析与实际不符.4)错层结构的层高不一致,容易造成延性较差的短柱和矮墙,对结构抗震很不利. 2.2 错层结构计算分析中应注意的问题 (1)根据规范精神,错层结构中,错开的楼层应各自参加结构整体计算,不应归并为一层计算.但各自独立计算的错层楼板不宜简单地按"刚性楼板"假定计算,特别是楼板被洞口切分成狭长板带时,应考虑楼板面内刚度消弱的影响.建议将这些楼板设定为"弹性膜",用SATWE计算时选择"总刚分析方法",将按两种模型定义的楼板的计算结果进行分析对比. (2)在没有楼板的区域可能存在大量的跃层竖向构件和不受梁板约束的自由节点,因此"计算振型个数"需要增多,以保证有效质量系数大于0.9. (3)错层结构属于复杂多高层结构,抗震计算时应选择"考虑双向地震作用";如是高层错层结构,还应选择"考虑偶然偏心".新版SATWE程序允许同时选择以上两项,程序分别计算,取不利情况. (4)错层结构层高不一致,使有关楼层间的控制参数,如层间位移比,层间刚度比,层间受剪承载力比等计算失真,因此不宜机械地直接采用这些数值,而应加以分析判断和手工校核调整,确定其是否合理. (5)SATWE可自动搜索错层结构中的跃层柱及正确设定其计算长度系数,但内力和配筋只能按楼层分段描述,设计人员可取各段配筋中的最大值出图. (6)目前SATWE没有自动搜索分析短柱和矮墙的功能,需要设计人员手工对这些容易发生脆性破坏的构件采取特别的加强措施. (7)考虑到错层结构计算分析的复杂性和不确定性,除了用SATWE等软件进行常遇地震下的弹性计算以外,必要时还应采用EPDA程序进行弹塑性动力时程分析和Pushover弹塑性静力分析,以便对比验算及找出需要加强的薄弱部位. (8)带转换层,加强层,连体,多塔等情况,或建筑各部分层数,结构布置或刚度等有较大不同的错 层高层结构,即属于明显不规则的复杂高层建筑,根据建设部令第111号的精神,应进行专项审查,这是保证错层结构设计质量的重要措施. 3 错层结构的方案选择和抗震构造措施 由于错层结构在很大程度上违反了计算分析程序 的基本假定,使有限元计算未必能得到与实际工程相符的合理结果.如能回避,应尽量采用没有错层结构的设计方案.如不能回避,对错层结构更应当强调概念设计,方案选择和抗震措施的重要性. 3.1 尽可能选择没有错层的设计方案 高规(JGJ3-2002)10.4.1条规定,抗震设计时,高层建筑宜避免错层,可以参考以下办法:1)如结构的错层楼板高差不大于梁高(或不大于500mm)时,可忽略楼板的高差,按没有错层计算.2)当结构仅有错层梁而没有错层楼板时,可以在PKPM中用布置层间梁的方式建模,按非错层结构进行计算.3)当房屋不同部位因功能不同使楼层错层时,宜采用防震缝划分为独立的结构单元,分别按非错层结构计算.4)多塔结构各塔层高不一致时,由于SATWE程序可以分别定义各塔层高及整体计算分塔输出结果,使这类错层多塔结构的建模和计算变得相对方便. 3.2 优化错层结构设计方案 1)在有可能的情况下,尽量减少错层的范围和错层的楼层数.2)错层两侧宜采用结构布置和侧向刚度相近的结构体系.3)错层建筑应尽可能采用抗震性能好的混凝土剪力墙结构,而不宜采用框架结构(例题仅为说明错层的建模方式,没有推荐之意).4)错层处宜设置通高核心筒,其余部位布置带翼缘的剪力墙,错层处的剪力墙应少开洞,并布置边框柱和边框梁.5)错层楼板应尽量避免"一错到顶",可以每隔几个错层布置整层贯通楼板,板厚不小于150mm,双层双向配筋,每层每方向钢筋网的配筋率不宜小于0.25%. 3.3 强化错层结构的抗震构造措施 (1)高层建筑错层处框架柱的截面高度不应小于600mm,混凝土不应低于C30,抗震等级应提高一级采用,箍筋应全柱段加密,并从严控制柱的轴压比. (2)错层处平面外受力的剪力墙,其截面厚度,非抗震设计时不应小于200mm,抗震设计时不应小于250mm,并均应设置与之垂直的墙肢或扶壁柱;抗震等级应提高一级采用,水平和竖向分布钢筋的配筋率,非抗震设计时不应小于0.3%,抗震设计时不应小于0.5%,建议错层处墙肢按照剪力墙底部加强部位的要求增大剪力设计值.
