矿井通风压力的测定
矿井通风阻力测定ppt课件
u 3.2.2气压计基点测定法
1)风压测量
2测定内容和要求
1．测算井巷风阻。井巷风阻是反映井巷通风特性的重要参数， 很多通风问题都和这个参数有关。只要测定出各条井巷的通风阻 力和该巷通过的风量，就可以计算出它们的风阻值。只要井巷断 面和支护方式不变，测一次即可；如果发生了变化，则需要重测 。测风阻时，要逐段进行，不能赶时间，力求一次测准。
了解现有通风系统中阻力分布情况，发现通风阻力 较大的区段和地点，为了使通风系统更为经济合理 ，为下一步提出切合实际的改进意见提供依据。
作为矿井扩建、延深等提供有关通风设计数据参考 依据，为下一步进行通风系统优化等提供依据。
《煤矿安全规程》第119条规定：新井投产前应进行 1次矿井通风阻力测定，以后每3年至少进行1次；在 矿井转入新水平或改变一翼通风系统后，都必须重 新进行矿井通风阻力的测定。
u 3.2.1倾斜压差计法
1）风压测量
倾斜压差计法风压测量是在巷道中①和②两测点各安置一根皮 托管，如图2-1。皮托管布置于巷道中心，为消除速压，需将尖部 迎向风流，管轴与风向平行；在末点②安放倾斜压差计；同时，用 风表在①和②两测点分别量出风速，还需同时用湿度计和气压计在 两测点附近分别测出风流的干、湿球温度和风流的绝对静压，从而 测算出两测点的空气密度。此时压差计所测得的数值是两测点之间 的静压差和势能差。
3测定原理与方法
矿井通风阻力测定的常用方法有压差计法和气压计法两 种，前者适合于局部范围内或部分巷道的通风阻力测定 ，测量资料的整理计算工作量少，但在现场铺设、收放 胶管费时费力，工作量大；后者则与之相反，仪器体积 小重量轻，现场测量工作简便、快速、省人省力，更适 合于全矿性的大规模测量。
3.1测定原理
2．测算摩擦阻力系数。断面形状和支护方式不同的井巷，其摩 擦阻力系数也不同。只要测出各井巷的阻力、长度、净断面积和 通过的风量，代入公式即可计算出摩擦阻力系数。测摩擦阻力系 数时，可以分段、分时间进行测量，不必测量整个巷道的阻力， 但测量精度要求高。
井下空气压力测定与分析
只要有空气存在，不论是否流动都会呈现静压； 由于空气分子向器壁撞击的机率是相同的，所以风流中任一点的静压各向同值，且垂直作用于器壁； 静压是可以用仪器测量的，大气压力就是地面空气的静压值.
2、静压的特点
绝对压力：以真空为基准测算的压力称为绝对压力，用P表示。由于以真空为零点，有空气的地方压力都大于零，所以绝对压力总是正值。 相对压力：以当地当时同标高的大气压力为基准测算的压力称为相对压力，用h表示。对于矿井空气来说，井巷中空气的相对压力h就是其绝对压力P与当地当时同标高的地面大气压力P0的差值。
风流中某点的相对压力常用皮托管和压差计测定，其布置方法如图所示。
1
左图为压入式通风，右图为抽出式通风。
2
压入式通风中相对压力的测量及相互关系 相对静压：h静＝P静－P0 相对全压：h全＝P全－P0 动 压：h动＝P全－P静 相对全压：h全＝P全－P0 ＝（P静＋h动）－P0 ＝（P静－P0）＋h动 ＝h静＋h动
单位体积空气所具有的质量称为空气的密度，用ρ来表示。即：
湿空气密度的计算公式为： ρ湿＝0.003484 （1－0.378
T——热力学温度（T＝273+t），K； t ——空气的温度，℃；
式中 P——空气的压力，Pa；
01
P饱——温度为t（℃）时的饱和水蒸气压力，pa。 由上式可见，压力越大，温度越低，空气密度越大。当压力和温度一定时，湿空气的密度总是小于干空气的密度。 一般将空气压力为101325Pa，温度为20℃，相对湿度为60%的矿井空气称为标准矿井空气，其密度为1.2kg/m3。
单管倾斜压差计
单管倾斜压差计
补偿式微压计
补偿式微压计
矿井通风参数检测仪 矿井通风综合参数检测仪
矿井通风阻力及风机静压负压全压
矿井通风压力、通风阻力及风机静压、全压、负压一、矿井通风压力 (mine ventilation pressure)指矿井风流的压强,包括静压、动压与全压。
静压 空气分子之间或空气分子对风道壁施加的压力,不随方向而异。
静止的空气与流动的空气均有静压。
井巷或风筒中某点风流的静压与该点在深度上所处的位置与扇风机造成的压力有关。
按度量静压所选择的计量基准不同,有绝对静压与相对静压之分。
绝对静压就是以真空状态的绝对零压为基准计量空气的静压,恒为正值。
相对静压就是以当地大气压力为基准计量的空气静压,当其高于大气压时为正值,称正压;反之为负值,称负压。
动压 空气流动而产生的压力,恒为正值。
风流动压的计算式,式中H u 为动压,Pa;u 为风速,m ／s;p 为空气密度,kg ／m 3。
全压 静压与动压之与,有绝对全压与相对全压之分。
风流中任一点的绝对全压P t 等于该点绝对静压P s 与动压H u 相加,即P t =P s +H u 。
风流中任一点的相对全压H e 等于该点相对静压H s 与动压H u 的代数与,即H t =H s +H u 。
抽出式通风风流的相对静压H s 为负值。
压力测定 绝对静压用水银气压计或空盒气压计测量。
相对全压、相对静压与动压用U 形压差计、单管倾斜压差计或补偿式微压计与皮托管配合测量。
恒温压差计可测两点间的相对静压。
数字式精密气压计能测绝对静压与相对静压。
二、矿井通风阻力矿井通风阻力就是指风流从进风井进入井下、通过井下巷道后从风井出来、再从风机排出沿途所遇到的阻力(也即需要风机克服的阻力),其值由下式计算:N v s j H h h h +-=阻式中:h 阻j —矿井通风阻力,Pa;h s—风机入口静压(也称负压,若忽略静压管实际入口至风机入口处的沿程摩擦损失时,h s即为水柱计上的读数),Pa;h v—测静压断面的速压(也称动压),Pa;H N—矿井自然风压,Pa。
三、风机的静压、全压及速压(动压)如下图所示:图中:2为风机,风机左侧1为风机吸风侧,风机右侧3为风机出风侧。
矿井通风阻力测定及分析
2013年第39卷第9期Sept em ber2013工业安全与环保I ndust r i al Saf e t y a nd Envi r onm e nt al Pr o t ect i on矿井通风阻力测定及分析*路培超杨胜强杨相玉赵波(煤炭资源与安全开采国家重点实验室，中国矿业大学安全工程学院江苏徐州221116)摘要矿井通风阻力测定是煤矿安全生产的一项重要工作。
基于斜沟煤矿通风阻力测定工作，对测定前的准备工作、测定方法与原理作了简要介绍，对测量数据进行了平差处理，对测定结果进行了分析。
针对系统中存在的问题提出了对策措施，为今后矿井通风系统的科学管理提供可靠依据。
关键词通风阻力测定平差结果分析对策措施M ea sur e m ent and A na l ys i s of M i l l e V ent i l a t i on R e si s t anc eL U Pei chao Y A N G Sbengqi ang Y A N G X i angyu Z H A O130(St at e K ey Labor at or y of Coal R e sour ce s and蹄M ining，School of Saf et y E ng i nee r i ng，C hi na U ni ver si t y矿M i ni rLg and Technol ogy X uzhou，J i a,垮u221116)A bst r act The m eas ur em ent of vent i l at i on r esi s t ance i n m i n e is a n i m por t ant w ork f or m i n e saf et y a nd product i on．Bas ed o n t he m eas u r em ent of vent i l at i on r es i st ance i n on e co al m i ne，t hi s paper m akes a br i ef i nt r od uct i o n t o t he pr epa rat i on w o r k be-f or e m eas uIi l g，and m ea s ur i ng m ethods a nd pr i nci pl e s，conduct s da t a adj m伽∞t ofnl eas煳ent dat a，and anal yse s t he m eas ured r esul t s．T he c orr e spondi ng cou m em l eas ures f or t he pr obl e m s exi s t ed i n t he vent i l at i on sys t em ar e pr op雠d．w hi ch pr o vi d es a r el i abl e bas i s f or t he s ci enti f i c m anagem ent of m i n e vent i l at i on sys t em i n t he f u t ur e．K eyW or ds vent i l at i on r es i st an ce II脚ur i I唱adj璐嘶m r esul t anal ysi s c o unt e r m e as ure0引言矿井通风阻力是衡量矿井通风状况的主要指标，矿井通风阻力测定是生产矿井通风技术管理的一项重要内容…。
矿井通风阻力测定方法
• •
矿井通风阻力测定方法
矿井通风阻力测定方法
3)倾斜压差计法
(2)测点间距测量
利用卷尺或激光测距仪测量两测点间的距离。并 填入表A1中。
表A1 巷道 名称 倾斜压差计测试记录整理表 始测点 末测点 压差 计读 数(Pa) 压差 计系 数 长度 (m) 实际阻 力差值 (Pa) 年 月 测段风 量 (m3/s) 日 百米风阻 ( N.s2/m8)
矿井通风阻力测定方法
空盒数字式精密气压计
补偿式微压计与倾斜式单管压差计
矿井通风阻力测定方法
干湿温度计
皮托管
kPa
矿井通风阻力测定方法
4、仪器
5）低速风速表 • 测量范围0.2～5m/s ，启动风速≤0.2m/s。 6）中速风速表 • 测量范围0.4～10m/s，启动风速≤0.4m/s。 7) 高速风速表 叶轮：测量范围0.8～25m/s，启动风速≤0.5m/s。 杯式：测量范围1.0～30m/s，启动风速≤0.8m/s。 8) 秒表 最小分度值1s。
矿井通风阻力测定方法
3)倾斜压差计法
(1)风压测量
• • • • 从测点1开始，在测点1、2两处各设置一个皮托管，一般 在测点2的下风侧6～8m处安设倾斜压差计。 皮托管应设置在风流稳定的地点，正对风流。 倾斜压差计应靠近巷道壁，安设平稳，调零或记下初读 数。 橡胶管要防止折叠和被水、污物等堵塞，待橡胶管内的 空气温度等于巷道内的空气温度后，将两个橡胶管连接在 倾斜压差计上，待倾斜压差计液面稳定后读数，并填入表 A1中。 测点1、2测完后，倾斜压差计可以不动，进行测点2、3 间的测量。 依次按测点的顺序进行测量，直至巷道测完为止。测量顺 序可按顺风流进行，也可逆风流方向进行。
MT/T440-2008（代替标准号MT/T440-1995）

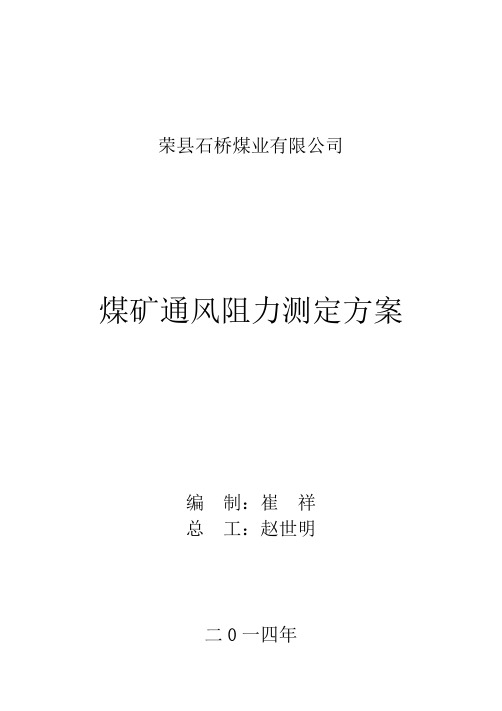

煤矿通风阻力测定方案
荣县石桥煤业有限公司煤矿通风阻力测定方案编制：崔祥总工：赵世明二0一四年审批意见荣县石桥煤业有限公司通风阻力测定方案一、前言《煤矿安全规程》第一百一十九条规定：“新井投产前必须进行1次矿井通风阻力测定，以后每3年至少进行1次。
矿井转入新水平生产或改变一翼通风系统后，必须重新进行矿井通风阻力测定。
”荣县石桥煤业有限公司计划2014年6月再进行一次全矿井通风阻力测定。
二、测定方案1测定方法本次矿井通风阻力测定方案是：采用矿井通风参数检测仪逐点测定法，矿井通风参数检测仪的基点定在主井口，即将两台同型号的矿井通风参数检测仪放置在基点处，同时读取绝对压力值后，一台矿井通风参数检测仪留在基点，每隔10min记录一次大气压变化值，待全部测定完毕，重新返回基点，再进行校对矿井通风参数检测仪的读数。
在井下每设定一个测点，除压力之外，同时测量其它通风相关参数。
在井下通风巷道进行测定时，根据巷道支护形式，对于不同支护的巷道，还要测量其局部的通风阻力，以便进行计算摩擦阻力系数及相关参数。
2测量参数2.1各测点的温度、湿度；2.2各测点的风速；2.3各测点的静压；2.4各测点的巷道断面几何参数；2.5各测段距离。
3测量路线目前有两个采煤工作面，其中201工作面走向长度600m，通风路线最长，故确定以201工作面为核心，具体路线如下：主平硐→+584运输巷→+584运输平巷→201运输巷→201-2#回风巷→+590回风巷→+605总回→回风平硐→+风硐具体测定路线见附图1：通风系统平面示意图。
4测定组织根据测定内容，参加测定人员分为：现场指挥、测压、测风、测断面、记录、协调等工作。
采用气压计方法进行，井下测量由两个测量小组来完成，每小组成员由4人组成。
具体分工是：现场布置测点及指挥、矿井通风参数检测仪相关数据读取1人；测量风速、测量巷道断面2人；确定现场巷道导线点、标高1人。
本次测量仪器所用仪器如下：精密气压计法测定矿井通风阻力所用仪器5计算内容5.1测算风阻：井巷的风阻是反映井下巷道通风特征的重要参数，分析任何通风问题都和这个参数有关。
矿井通风阻力测定方法..
矿井通风阻力测定方法
CZC5通风参数测试仪
CZC5便携式通风参数测试仪采用‘气压计 基点测定法’，对矿井巷道的通风阻力及相 关通风参数进行测定。、风速进行测量和存 储，并结合配套的软件自动计算通风阻力相 关数据、分析测算结果，生成阻力分布图和 总结报告。
技术指标：
符合《MT440-1995 矿井通风阻力测定方法》 和《MT 635-1996 通风摩擦阻力系数测定方 法》； 绝压：500～1350hPa 误差±0.4hPa； 差压：-850～850hPa 误差±0.1hPa； 温度：-10℃～40℃ 误差±0.5℃； 湿度：40～98%RH 误差±5%RH； 风速：0.2～20m/s(可扩展) 误差±0.4m/s
矿井通风阻力测定方法
1、范围
• 本标准规定了矿井通风阻力测定适用范围、术语 和定义、测定用仪器、测定内容、测定方法、测 定结果计算和处理。 • 本标准适用于煤矿井巷通风阻力测定。
– 规范性引用文件
• 下列文件中的条款通过本标准的引用而成为本标 准的条款。 • MT/T 635 矿井巷道通风摩擦阻力系数测定方法
kPa
矿井通风阻力测定方法
4、仪器
• 以下测定仪器均应检定，并在有效期内使用。
1）精密气压计 • 测量范围83.6～114 kPa ，最小分度值10pa。 2) 倾斜压差计 • 测量范围0～3000pa，最小分度值10Pa。 3)干湿温度计 • 测量范围 -25～+50°C，最小分度值0.2°C 4）皮托管 • 校正系数0.998～1.004。
MT/T440-2008（代替标准号MT/T440-1995）
矿井通风阻力测定 方法
（实施日期：2010-07-01）
俞启香 教授、博导、国家安全生产专家 中国矿业大学
矿井通风阻力测定
1.矿井通风阻力测定的概述1.1目的主要有：①了解通风系统中阻力分布情况，以便降阻增风；②提供实际的井巷摩擦阻力系统和风阻值，为通风设计、网络解算、通风系统改造、调节风压法控制火灾提供可靠的基础资料。
1.2矿井通风阻力测定的方法单管倾斜压差计单管倾斜压差计的外部结构和工作原理如图2-6所示。
它由一个大断面的容器1 0（面积为F1）和一个小断面的倾斜测压管8（面积为F2）及标尺等组成。
大容器10和测压管8互相连通，并在其中装有用工业酒精和蒸馏水配成的密度为0.81kg/m的工作液。
两断面之比（F1/F2）为250～300。
仪器固定在装有两个调平螺钉9和水准指示器2的底座1上，弧形支架3可以根据测量范围的不同将倾斜测压管固定在5个不同的位置上，刻在支架上的数字即为校正系数。
大容器通过胶管与仪器的“+”接头相通，倾斜测压管的上端通过胶皮管与仪器的“-”接头相连，当“+”接头的压力高于“-”接头的压力时，虽然大容器内液面下降甚微，但测压管端的液面上升十分明显，经过下式计算相对压力或压差h：h＝LKg ，Pa （2-14）式中 L——倾斜测压管的读数，mm；K——仪器的校正系数（又称常数因子），测压时倾斜测压管在弧形支架上的相应数字。
图2-6 YYT—200型单管倾斜压差计结构1—底座；2—水准指示器；3—弧形支架；4—加液盖；5—零位调整旋钮；6—三通阀门柄；7—游标；8—倾斜测压管；9—调平螺钉；10—大容器；11—多向阀门仪器的操作和使用方法如下：（1）注入工作液。
将零位调整旋钮5调整到中间位置，测压管固定在弧形支架的适当位置，旋开加液盖4，缓缓注入预先配置好的密度为0.81 kg/m的工作液，直到液面位于倾斜测压管的“0”刻度线附近，然后旋紧加液盖，再用胶皮管将多向阀门11中间的接头与倾斜测量管的上端连通。
将三通阀门柄6拨在仪器的“测压”位置，用嘴轻轻从“+”端吹气，使酒精液面沿测压管缓慢上升，察看液柱内有无气泡，如有气泡，应反复吹吸多次，直至气泡消除为止。
矿井通风阻力的测定
己二采区： ℎ阻 j = ������������ − ℎ������ ± ������������ = 3450 − 94 + 174.86 = 3743(������������) 实测阻力的相对误差：
∆h =
ℎ 阻 j − ℎ阻 h阻 j
× 100% =
3743 − 3583 = 4.2% 3743
己三 集中皮带巷—己三下部绕道—己三皮带进风道—己三皮带巷—13061 机巷 —13061 采面—13061 风巷—己三采区回风上山—己三回风平巷— 东风井
1.3 测定方法与仪器仪表
本次测定采用气压计法中的基点测定法。所有的仪器仪表有： BJ-1 型精密气压计 DHM-2 型风扇式湿度计 风表（高、中、低速） 钢卷尺（5 米） 皮尺（20 米） 1.4 测点断面积计算 2台 1台 3块 1个 1个
矿井通风三段阻力分布情况（己一采区）
系统
点号划分
长
度 阻
力 百 米 阻 力 占总阻力百分 比（%） 26.1 33.1 38.7 100
（m） （Pa） （Pa） 进风系统 用风系统 回风系统 合计 1-6 6-10 10-14 1790 2865 1086 5741 761.8 964.7 42 33
1.9 测定结果整理计算表
测点断面尺寸测算表附表 1 空气密度测算表附表 2 风速风量测算表附表 3 精密气压计测压数据表附表 4 矿井各段静压测算表附表 5 矿井各段位压与自然风压测算表附表 6 矿井各段速压测算表附表 7
矿井通风阻力测定汇总表附表 8
2 测定结果分析及建议
2.1 阻力测定精度的评价
断面规则、支架完好的矩形和梯形巷道： S=H× b, m² 混凝土砌碹的三心拱巷道： S=b(h+0.26b), m² 半圆拱巷道： S=b（h+0.39b） ，m² 或 S=Hb-0.1075× b²，m² （2-3） （2-2） （2-1）
全矿井风量测定及风表操作
全矿井风量测定及风表操作在煤矿生产中，通风是保证矿井安全生产的关键因素之一。
因此，矿井的风量测定和风表操作显得尤为重要。
本文将介绍全矿井风量测定和风表操作的相关内容，以便操作人员进行正确的操作。
一、全矿井风量测定1.测风点的选择测风点的选择应根据井巷（巷道）的大小和煤层的气流情况选择。
原则上，测风点应在气流稳定的地方选择。
并应避免测风点位于风口附近和弯头的位置。
2.测风仪的选择测风仪的选择应考虑到其测量范围和测量精度。
在测量井巷（巷道）中的风速时，应采用直读式风速计进行测量。
同样，如果需要同时测量温度和湿度，应选用相应的仪器。
3.测量操作步骤•第一步：在测风点处校准测风仪，保持测风仪的正常使用状态。
•第二步：在夹具的正常使用下，将测风仪放置在测风点处，使其与气流方向平行，测风仪的探头必须紧挨墙壁，确保测试准确。
•第三步：等待测风仪的显示数据稳定，在至少三个方向上分别进行测量，并记录所得数据。
•第四步：根据所得数据，计算出风速。
二、风表操作风表是用于测量排风机压力的仪器。
下面将介绍风表的使用方法。
1.风表选用风表应根据其量程和精度进行选择。
同时还应注意其使用温度和可使用的介质。
2.风表校验在使用风表前，必须进行校验。
方法如下：•将风表管口堵住，打开风表后，注入定量的空气，并读取风表的指示值。
此时，应该和风表的量程一致。
•同时，在风表的标准通流条件下，测量风表的指示值。
如果在以上条件下，风表的指示值与其标准值相差不大，那么风表即可正常使用。
3.风表的使用在使用风表时，应注意以下几点：•操作人员应穿戴防护用品，避免被伤风机。
•将风表放置在风机的检测口中，然后快速打开取样孔的开关，使风表读数上升至稳定状态。
•读取风表的指示值，并进行记录。
•根据所得数据，计算出风机的压力。
全矿井的风量测定和风表操作对于保证矿井正常运转，确保作业人员安全至关重要。
操作人员应该认真学习和掌握相关的测定和操作知识，确保所有操作的准确性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿井通风压力的测定
一、教学目的要求:
1、熟悉矿井通风压力的组成；
2、熟悉测压仪表的使用;
3、掌握测压的方法；
4、掌握测压的安全注意事项。
二、相关内容:
1。
矿井通风压力的定义
井巷内使空气流动的压力称为通风压力，矿井通风压力就是进风井口断面与出风井口断面的总压力之差，它是由主要通风机和自然风压共同作用造成的。
井巷中两断面之间的总压差是造成空气流动的根本原因，空气流动的方向总是从总压大的区域流向总压小的区域。
空气在流动过程中，因阻力作用而引起通风压力的下降，称为压降、压差或称为压力损失。
2.矿井通风压力的分类
（1)三个基本压力矿井通风压力的分类如图4—1所示。
井巷的任何一个断面都具有静压、速压和位压三个基本压力，见表4—1.
(2）三个导出压力同一个断面上的三个基本压力组合而形成全压、势压和总压三个导出压力，见表4—2.
相对压力有正压与负压之分。
高于当地同标高大气压力的称为正压,低于当地同标高大气压力的称为负压。
例如，当矿井采用压入式通风时，井下空气压力高于当地同标高的大气压力，为正压，因此,压入式通风又称正压通风；当矿井采用抽出式通风时，井下空气压力低于当地同标高的大气压力,为负压，因此,抽出式通风又称负压通风。
二、测压仪表
常用的测压仪表如下：
A、常用的测压仪表
A1-1名称：空盒气压计
结构：由一个波纹状金属真空盒和一套杠杆机构组成；
用途：测量绝对压力;
A1—2名称：精密数字气压计
结构:由气压传感组件、面板组件和电源组件组成；
用途：测量绝对静压，也可测定绝对静压差，适用于矿井通风阻力和压差测定;
A1-3名称：U形垂直压差计
结构：由一根弯成U形的玻璃管（其中装蒸馏水或酒精）、刻度尺和支撑板组成;
用途:测定相对压力、速压和压差；
A1-4名称：U形倾斜压差计
结构：由一根弯成U形的玻璃管、刻度尺和倾斜支撑底座组成;
用途：测定相对压力、速压和压差；
A1—5名称：皮托管
结构:由内、外两根细金属管组成;
用途：配合压差计测定相对压力、速压和压差；
三、测压方法与步骤
1。
绝对静压、速压和绝对全压的测量
（1)绝对静压的测量井巷气流中某点的绝对静压的测量，可用水银气压计、空盒气压计或精密数字气压计。
使用精密数字气压计时，应按图4—2所示的步骤进行。
如用空盒气压计，使用前应用水银气压计校正,校正时用旋具微微拧转盒背面（或侧面）的调节螺母，使指针所示气压值与水银气压计一致。
测定时，将其水平放置，用手指轻轻敲击盒面数次,消除指针的蠕动现
象，等待数分钟后再读取数值，数值应根据仪器所附检定证进行刻度和温度的补充校正。
例如,某产盒气压计读值为770 mmHg，查取它的刻度校正值为－0. 1 mmHg温度校正为－0. 03 (mmHg/℃×15℃)=－0. 45 mmHg，补充校正为＋0. 6 mmHg，则实际大气压为770－0.1－0。
45＋0。
6＝770.05 mmHg.
（2）速压的测算测量该点的速压可用风表测其风速,然后由h v=pυ2/2计算或用皮托管与压差计直接测出h v。
使用U形倾斜压差计测定时,用胶皮管将风流压力接引(传递)到玻璃管内。
垂直U形管的两液面差乘以工作液(U形管内所装液体）,即为测定的压差h（mmH2O）；如为倾斜U形压差计，它的压差为：
h＝Lδsinα（mmH2O)
式中 L ——U形管内的液面高差，mm；
α——U形管的倾角,（°）；
δ——工作液密度，g/cm3。
(3）绝对全压的计算由于绝对全压以真空为基准，是绝对静压和速压之和，所以由P t=p s ＋hν计算。
2。
相对静压、速压和相对全压的测量
按图4—3所示布置测压仪器，即可测出压入式和抽出式通风的相对静压、速压和相对全压。
根据理论分析可以得出相对静压、动压和相对全压之间的关系：
h t = h s±h v
由此可见，就相对压力而言，相对全压等于相对静压与速压的代数和.对于压人式通风，相对全压等于相对静压加上速压;对于抽出式通风，相对全压等于相对静压减去速压。
关于绝对静压、动压和绝对全压之间的关系与相对静压、动压和相对全压之间的关系,如图4-4所示.
3.压差（静压差、全压差)的测量
风流中两点之间的静压差与全压差的测量,可用皮托管和压差计按图4—5所示布置.将两支皮托管的“一"号端用胶皮管连在压差计上，压差计上的读数即为两点之间的静压差；将两支皮托管的“＋”号端用胶皮管连在压差计上，压差计上的读数即为两点之间的全压差.
四、测压注意事项
1.检查测压仪表和工具
（1）空盒气压计无破损，刻度及温度校正表齐全，量程合乎要求。
(2)压差计或补偿微压计不漏气，装有酒精.
（3）精密数字式气压计要充足电，显示数据稳定.
(4）皮托管不堵塞,胶皮管气密性良好。
2.测量绝对压力时使用空盒气压计、精密数字气压计;测量相对压力或压差时使用U形水柱计、单管倾斜气压计、补偿微压计；测量静压差时也可以使用精密数字气压计（使用精密数字气压计时要同时测定测点的标高和空气密度)。
3.用空盒气压计测压时，应将仪器盒面平行于风流方向放置，等待10~20 min，一边注意指针的位置，一边用手轻击气压计的玻璃，至指针稳定后，读出测点的大气压力。
4. U形压差计或U形倾斜压差计在侧压前应注入蒸细水或酒精，U形管两侧的液面应处于同一水平位置。
5.操作单管倾斜压差计时,应配备皮托管和胶皮管，皮托管的管嘴应正对风流方向。
6。
单管倾斜压差计的使用要点
(1）测定时，应防止水、杂物堵塞胶皮管，防止车辆、行人、设备等挤压胶皮管。
(2）仪器和胶皮管的接点要严密，防止漏气影响精度。
(3)携带压差计行走时要小心，防止损坏和酒精溢出。
7.精密数字气压计的使用要点
(1)由于气压变化使气压差值来回跳动时，读数应取平均值。
(2)测定流速较大的气流静压时,静压管应尽可能与气流方向平行.
(3)若仪器发生故障，应送修理部门检修，木要随意更换元件。
三、实训内容：
1、矿井通风压力常用仪表认识
2、矿井通风压力的测定。
