一种穿墙雷达成像算法的快速实现方法
第１６卷第４期 ２０１１年８月 电路与系统学报 Ｊ０ＵＲＮＡＬ ＯＦ ＣＩＲＣＵＩＴＳ ＡＮＤ ＳＹＳＴＥＭＳ Ｖｏ１．１６ Ｎｏ．４ Ａｕｇｕｓｔ，２０１ １
文章编号：１００７－０２４９（２０１ １）０４－００７５—０５
一种穿墙雷达成像算法的快速实现方法
介利军， 欧阳缮， 杨洁， 陈玉生
（桂林电子科技大学信息与通信学院，广西桂林５４１００４）
摘要。因涉及大量的数据处理，实时性成为制约穿墙雷达应用的主要问题。文中深入研究了Ｃｏｒｄｉｃ算法，并对其 进行了改进。将改进的Ｃｏｒｄｉｃ算法与牛顿迭代法综合应用于系统中，提高目标定位过程中平方与开方的运算速度。仿 真结果表明：优化后的成像算法可以有效保证成像精度，且实现效率提高了１５．６９％。 关键词ｔ穿墙雷达；Ｃｏｒｄｉｃ算法；牛顿迭代；目标成像 中图分类号ｔ ＴＮ９５３ 文献标识码 Ａ
１ 引言
穿墙雷达是２０世纪９０年代以来将超宽带技术和合成孔径技术相结合而形成的新体制雷达。由于 采用的信号带宽比较宽，具有较高的距离向分辨率，可实现对隐藏在建筑物内的恐怖分子、人质等目
标的精确定位。因而，被广泛应用于安保、救援、军事等方面。 实际应用中，穿墙雷达要实现对隐藏目标的定位、跟踪、成像等功能，所以系统对实时性的要求
比较高。常用的目标定位成像算法有两类：非相干方法和相干方法【ｌ Ｊ，但都存在运算量大的问题。目
前，为降低系统的数据运算量，提高实时性，研究工作主要分为两类：引入新的成像算法或者从硬件 结构考虑，简化系统实现中算法的耗时单元。文献［３，４］的工作就是基于前者，提出新的成像算法；文
献［５】则属于后者，从硬件实现的角度出发，引入Ｃｏｒｄｉｃ算法，化简定位算法中比较耗时的平方、开方 单元，减少耗时单元的运行时间，提高系统实时性，但是效果还不是很理想。在文献［５］工作的基础上，
本文对Ｃｏｒｄｉｃ算法进行改进，并将其和牛顿迭代算法综合应用
于穿墙雷达系统中，在保证运算精度前提下，使成像系统的效
率进一步提高了１５．６９％，提升了系统的实时处理能力。
２ 算法分析
２．１ 时延估计
电磁波经空气入射至墙体将在分界面发生反射、折射现象， 将对目标的定位产生影响。因此，准确估计接收信号和发射信
号之间的时延对目标的成像和定位是必不可少的。 Ｔ ｄ
， ）
图１ 电磁传播模型
通常空气被视为理想介质，其介电常数占。＝ 。，磁导率 ＝／ｘ。，电导率 ＝０。电磁传播模型建
立如图１所示，为进一步简化模型，考虑墙体为均匀介质。系统采用一发多收天线阵收发信号，天线
阵紧贴墙壁放置，图中以一条传播路径说明电磁波通过墙体的传播情况。 ， 为折射角， ， 为入射 角，墙体厚度为ｄ，介电常数为 ＝占 ，，磁导率为 ＝ 。 ，，电导率 。忽略分界面多次反射情况。
根据Ｓｎｅｌｌ定律，可得：
ｓｉｎ（Ｏ０＝ ｓｉｎ（ｑ￣）
ｓｉｎ（Ｏ２）＝ ｓｉｎ（￣２）
令：Ａｘ１＝ｌ 一 ｌ，Ａｘｆ＝Ｉ 一Ｘｆ ｌ，根据三角函数关系式：
收藕日期ｔ ２０１０—０５—２５ 修订日期：２０１０－０８—１４ 基金项目ｔ国家自然科学基金（６０５７２０５４）；广西科学技术研究与技术开发项目（桂科能０５１１２００１—７Ａ） （１）
（２）
７６ 电路与系统学报 第ｌ６卷
ｓｉｎ（６Ｉ 赫ｈ （３） ｓｉｎ 赤ｄ （４） 、／（ —ｆ１） ＋ √，ｌ２＋
将式（３）、（４）带入式（１）整理成如下关于ｆ１的一元四次方程：
２ ＋ １ １ １＝。 （５） Ｉ 一占， Ｊ 一占 一占 同理，也可以得到关于， 的一元四次方程。根据文献［６，７】的方法求出ｌｌ，， 的解，进而求出折射点的坐标。
所以，信号在墙体中的传播距离为：
， ＝√ ＋ ＋√ ＋ （６）
空气中的传播距离为：
＝√ ＋（ 一ｌ１） ＋√ ＋（ 一 ）
根据麦克斯韦方程中推导出电磁波在墙体中的传播速度为：
其中，Ｃ为光速，Ｗ为信号频率。
根据式（６）、（７）、（８）得到发射信号与接收信号的总时延为：
＋ （９）
对成像空间各点循环利用（９）式进行计算，得到成像各点的时延估计。 最后，对回波信息进行相关处理，实现扫描区域的目标成像。
２．２改进的Ｃｏｒｄｉｃ迭代算法 （７）
（８）
图２坐标旋转图 ＣｏＭｉｃ迭代算法是１９５９年Ｊ．Ｅ．Ｖｏｌｄｅ［８】提出来的，包含三个系统：圆周系统、线性系统、双曲系统。
本文以圆周系统为例进行推导。
如图２所示，该系统实现坐标旋转。将向量（ ， ）旋转 角，得到一个新的向量（Ｘｊ，ｙ，），则有：
［ ］＝ＬＣ ，ＯｎＳ ｔ￣－ｃｓ。￣ ｎ ，ｑ业Ｘ ，］＝ｃ。ｓ ［切三 一 ａｎ ］［ ］ ｃ－。
假设（ ， ）通过 步旋转得到（ｘ，，ｙ，），每一次旋转的基准角度大小为：
＝ａｒｃｔａｎ（２ ）
且 ∑ ＝ ， ＝｛－１，１｝ （１１）
定义，
Ｓ 为ｚ 的符号函数，表示旋转方向：
则第 次迭代的关系式为：
因此，经过Ｊｖ次迭代：
令比例因子： ｎ－１ Ｚ ＝ －Ｅ ｆ （１２） ｉ＝Ｏ
ｆ １，Ｚ ０ １＿１，ｚ ＜０
［Ｘ， ｎ＋ ］＝ＣＯＳ（Ｚ．［ 一
［ ］：Ｉｔｌ ＝Ｏｃ。ｓ ［ 一 一 ｎ。２－ｎ１ ［ｘ ，］ （Ｉ３）
（１４）
（１５）
第４期 介利军等：一种穿墙雷达成像算法的快速实现方法 ７７
ｋ＝１７ＣＯＳＯ￣ ＝１７ｃｏｓ（ａｒｃｔａｎ（２ ））＝１７（１＋２ ） ０．６０７２５３
贝ｕ： ［ ］＝。．６。７２５３ ［ 一 一 Ｉ２一”］ｊ『Ｌ Ｙ， ］
如果输入的向量经过一个旋转角将ｙ变为０，那么Ⅳ次迭代后的输出表达式变为： （Ｉ６）
（１７）
ｘ，＝ 可
＝０ （１８） ｔａｎ一（ ）
式（１６）中的比例因子是一极限值，而在实际数值迭代计算中通常采用的是截断至某一阶数。所
以，如果此时仍然采用式（１６）的极限值作为比例因子，计算结果将会产生较大误差。因此，本文采
用估算的比例因子代替上述的极限比例因子，可有效减小误差。 设求解第Ⅳ阶迭代计算的比例因子，改进的比例因子估算算法描述如下：
第一步：利用式（１６），分别计算出第Ｎ－１阶、第Ⅳ阶及第Ⅳ＋ｌ阶的比例因子ｋＮ－１，ｋ ，ｋ ； 第二步：用第Ｎ一１阶、第Ⅳ＋１阶的比例因子的算术平均值作为第Ⅳ阶比例因子的估计值ｋ，即：
：． ＝ ± （１９） ２ 第三步：利用估计值ｋ和ｋ 的算数平均值作为ＪＶ阶迭代的比例因子，即：
ｋ： ｒ ２０） ２ 通过这种估算得到的比例因子与数值迭代的截断阶数同阶，从而降低计算结果的误差，提高性能。
２－３牛顿迭代法
假设求解函数为ｆ（ｘ），估计一个 作为迭代初始值，迭代公式为：
． １＝ 一参 （２１） －， Ｊ
当迭代结果精度达到系统要求即停止迭代。由于求解时用到了函数的一阶导数，所以，牛顿迭代法的 收敛速度较快。
算法仿真中发现Ｃｏｒｄｉｃ算法在实现平方、开方计算时算法耗时比较平均，即：针对数值大和数值
小的计算耗时基本相同。而牛顿迭代算法在数值较大的部分耗时较Ｃｏｒｄｉｃ算法大，而较小数值的迭代
收敛速度较Ｃｏｒｄｉｃ算法快。所以，考虑到这个特点，在成像算法的数据处理部分采用两种方法的结合， 进一步提高穿墙雷达成像的实时处理能力。
３ 目标定位算法的优化实现
３．１ 算法应用 在穿墙雷达成像的实现中通常采用相干方法，即：基于时域合成孔径的后向投影（Ｂａｃｋ Ｐｒｏｊｅｃｔ）
算法。通过多组收发天线形成一个大的天线孔径，实现较高的分辨率成像。
接收天线接收到的信号是电磁脉冲经探测目标散射之后的回波信号，包 含目标点的位置信息。针对同一目标，电磁脉冲从发射天线传播至目标处再
传至该接收天线的时延与将该对收发天线位置互换之后电磁脉冲传播的时延
相等。而ＢＰ成像算法就是利用这一特点，将接收信号依照格林函数反向传
播至成像区域，对探测区域中探测点进行相干叠加得到其后向散射强度值进 而实现目标的定位、成像。
图３扫描区域Ｍ Ｎ ７８ 电路与系统学报 第１６卷
由（６）、（７）式可以看出在进行逐点扫描时，数据计算将会涉及到大量的平方、开方计算。通过 仿真实验可得到，传统的ｓｑｒｔ（）函数运算比较耗时，对于大量数据的计算而言，系统的实时性就会受到
很大的影响。因此结合ＤＳＰ的特点引入改进的Ｃｏｒｄｉｃ算法和牛顿迭代算法对其进行优化，快速、准
确的实现平方、开平方的计算。
实际应用中系统采用的信号形式是１０ＭＨｚ的脉冲信号，所
以， 成像的空间大概为１０ｍｘ １０ｍ， 在对数据点
（１．２，１．５）、（４．９，９．２）、（９，４）进行开方测试时发现，牛顿迭代算法的速度 要比Ｃｏｒｄｉ￣算法快，而在点（９，９）处则相反。因此，可以进行如
图３的区域划分，图中Ｍｘ Ｎ表示成像区域大小。通过数据测试：
在数值相对较小的 ，４， 区域采用牛顿迭代法计算，平均计算
耗时要比采用改进Ｃｏｒｄｉｃ算法小，而在数值较大的 区域则采用
改进Ｃｏｒｄｉｃ算法，其效果则要优于牛顿迭代算法。因此，在系统
应用时，结合牛顿迭代法和改进Ｃｏｒｄｉｅ算法的计算特点，本文采 用图３的区域划分方式：在 ，４， 区域采用牛顿迭代法，４区
域则采用改进Ｃｏｒｄｉｃ算法。
３．２数据结果分析
３．２．１准确度分析
随机取两个点（１．２，１．５）及（一３，１．３）进行改进Ｃｏｒｄｉｃ算法与未改
进时的误差分析，由于牛顿迭代算法的应用是以改进Ｃｏｒｄｉｃ算法 的准确度为迭代进行的条件，所以其误差分析就不在文中赘述。
图４、图５中纵坐标为误差值：转换成ｄＢ进行输出，横坐标
为迭代次数。从图中发现，改进后的均值估算算法要比未改进前
的极限趋近算法误差小。当增加迭代阶数时，两种算法都将无限
趋近于标准开方函数，此时，两者的误差也均趋于恒定。 成像仿真试验中一发多收天线阵列的接收阵列采用位于
卜ｌｍ，ｌｍ】之间，阵元间隔０．２ｍ的１１阵元均匀线阵，发射天线坐
标（０，０）。墙体厚度０．３ｍ，阵列基线距离墙体０．３ｍ。点目标位于
（０，４ｍ），成像区域４ｍｘ ３ｍ。成像效果对比如图６、图７所示。 图６是文献［５］中Ｃｏｒｄｉｃ算法４阶迭代未收敛时的成像结果，
图７则是采用改进Ｃｏｒｄｉｅ算法４阶迭代与牛顿迭代法综合应用的
成像结果。对比可知，图７中算法改进后成像中心点坐标位于
（０，４ｍ），与点目标重合；而图６中成像中心点坐标则在（０，４．０２ｍ）
处，偏离目标点期望位置，同时产生的虚影要明显比图７的大。 （－３．１ ３）误差分析 Ｉ——均位估算误差ｌ ｌ 褫隰趋近谡差Ｉ’
ｌ、、 、 、 ＼ ＼ 、、
２ ４ ６ Ｂ １０ １２ ｔ４ １６ 选代阶数
方位向Ａｍｌｚ甜ｏｎ（ｍ） 图６ Ｃｏｒｄｉｅ算法４阶迭代ＢＰ成像
能改善在下降。理论上讲，当阶数为无穷大时，改进算法可等同 图７改进算法后ＢＰ成像结果
于ｓｑｒｔ（）函数。但增大迭代阶数，将大大增加系统的开销，降低系统的执行效率。实际目标探测成像应 ０ 加 铘 加 蛳 脚 加 铘 啪 ∞罩瑚瞅茹函
一 ～ ～ 一 ０ 加 加固 拂 椰 ∞ ∞ ｍ ∞｛罩誓｝ ４ ０ 一Ｅ—Ｓ蔼毒面蕊鼍

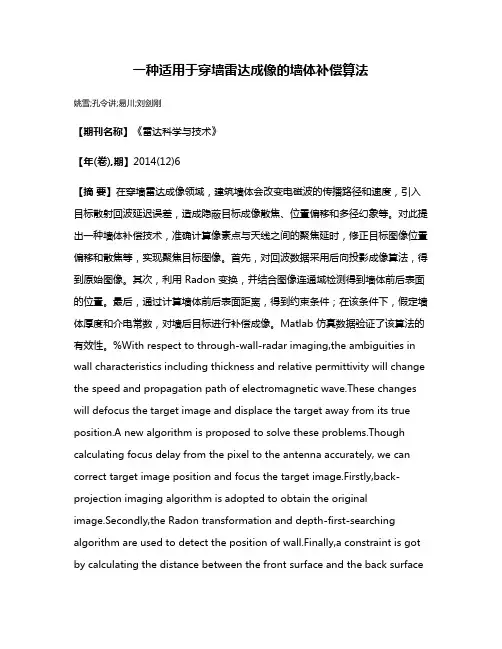

一种适用于穿墙雷达成像的墙体补偿算法
一种适用于穿墙雷达成像的墙体补偿算法
姚雪;孔令讲;易川;刘剑刚
【期刊名称】《雷达科学与技术》
【年(卷),期】2014(12)6
【摘 要】在穿墙雷达成像领域，建筑墙体会改变电磁波的传播路径和速度，引入目标散射回波延迟误差，造成隐蔽目标成像散焦、位置偏移和多径幻象等。对此提出一种墙体补偿技术，准确计算像素点与天线之间的聚焦延时，修正目标图像位置偏移和散焦等，实现聚焦目标图像。首先，对回波数据采用后向投影成像算法，得到原始图像。其次，利用 Radon 变换，并结合图像连通域检测得到墙体前后表面的位置。最后，通过计算墙体前后表面距离，得到约束条件；在该条件下，假定墙体厚度和介电常数，对墙后目标进行补偿成像。Matlab 仿真数据验证了该算法的有效性。%With respect to through-wall-radar imaging,the ambiguities in
wall characteristics including thickness and relative permittivity will change
the speed and propagation path of electromagnetic wave.These changes
will defocus the target image and displace the target away from its true
position.A new algorithm is proposed to solve these problems.Though
calculating focus delay from the pixel to the antenna accurately, we can
correct target image position and focus the target image.Firstly,back-projection imaging algorithm is adopted to obtain the original
高帧率步进频穿墙成像雷达扫频方法
doi:10.3969/j.issn.1001-893x.2015.09.015
引用格式:张宝伟,朱国富,陆必应.高帧率步进频穿墙成像雷达扫频方法[J].电讯技术,2015,55(9):1031-1035.[ZHANGBaowei,ZHUGuofu,LUBiying.ASweepFrequencyMethodforHighFrameRateStepped-frequencyThrough-WallImagingRadar[J].Telecommunication
Engineering,2015,55(9):1031-1035.]
高帧率步进频穿墙成像雷达扫频方法*
张宝伟**,朱国富,陆必应
(国防科学技术大学电子科学与工程学院,长沙410073)
摘摇要:步进频是穿墙成像雷达的常用波形,传统采用锁相合成技术的步进频穿墙成像雷达的跳频
时间长,帧率很低,难以满足穿墙雷达实时成像的要求。为了解决这个问题,提出了一种新的扫描方
案,可以通过现场可编程门阵列(FPGA)实现对扫描方式的可调控制,在不影响回波波形及成像效果
的情况下显著提高了步进频穿墙成像雷达的帧率。在2MHz的频率步长以及2.5GHz的频段范围
内时,实际成像帧率可以达到14Hz,在一定程度上满足了实时成像的要求。试验测试结果验证了所
提方法的可行性。
关键词:穿墙成像雷达;实时成像;步进频;锁相合成;高帧率
中图分类号:TN957摇摇文献标志码:A摇摇文章编号:1001-893X(2015)09-1031-05
ASweepFrequencyMethodforHighFrameRate
Stepped-frequencyThrough-WallImagingRadar
ZHANGBaowei,ZHUGuofu,LUBiying
(SchoolofElectronicScienceandEngineering,NationalUniversityofDefenseTechnology,Changsha410073,China)
一种超宽带穿墙雷达多视角成像融合算法
一种超宽带穿墙雷达多视角成像融合算法
罗建宝;蒋留兵;彭亚红;徐婷
【期刊名称】《桂林电子科技大学学报》
【年(卷),期】2011(031)006
【摘 要】演化的后向投影算法被应用于实孔径超宽带穿墙雷达成像,对单个视角雷达回波数据进行统计,在此基础上提出了基于信息量加权的多视角融合算法,并利用实测数据进行简单加的融合方法和信息量加权融合方法的对比,结果表明信息量加权方法可以得到更好的目标咋波比和成像效果.
【总页数】6页(P446-451)
【作 者】罗建宝;蒋留兵;彭亚红;徐婷
【作者单位】桂林电子科技大学 通信与信息学院,广西桂林541004;桂林电子科技大学 通信与信息学院,广西桂林541004;桂林电子科技大学 通信与信息学院,广西桂林541004;桂林电子科技大学 通信与信息学院,广西桂林541004
【正文语种】中 文
【中图分类】TN911.7
【相关文献】
1.基于穿墙雷达的虚拟多视角成像 [J], 周辉林;何永芳;段荣行;王玉皞
2.基于子孔径方位特性的穿墙雷达虚拟多视角成像方法 [J], 任楠;周辉林;段荣行
3.一种新型超宽带穿墙雷达运动目标跟踪成像算法 [J], 吴世有;陈洁;孟升卫;方广有;阴和俊 4.一种快速超宽带穿墙雷达成像算法 [J], 黄琼;陈洁;孟升卫;方广有
5.多视角穿墙雷达联合稀疏成像算法 [J], 杨天虹
因版权原因，仅展示原文概要，查看原文内容请购买
结合TV约束的穿墙雷达扩展目标成像方法
结合TV约束的穿墙雷达扩展目标成像方法
张燕;晋良念
【摘 要】在穿过周期性空心墙体的雷达成像中,当成像区域存在扩展目标时,会有数量较多且呈现区域性分布的散射点,从而导致空间的稀疏性较差,如果仍然采用传统稀疏成像方法,往往得不到理想的结果,为此提出一种TV约束下的扩展目标稀疏成像方法.该方法首先将空心墙体等效为三层均匀介质模 型,基于贝叶斯准则,采用“Integrate-out”方法充分利用目标的先验信息实现目标函数的无参数化,最后利用交替循环迭代法进行循环优化.仿真和实验结果表明,该方法不仅可以对扩展目标进行高分辨成像,还可以有效消除图像中的杂波,并且大大减小了计算量.%In the
through periodic cinderblock wall radar imaging,when there is an
extended target at the back of the wall,the spatial sparsity is not very
effective because a lot of point scatterers present regional distribution.If
the traditional sparse imaging method is still adopted,the inferior results
are often obtained.Therefore,an extended target sparse imaging method
with total variation constraints is proposed.First,the cinderblock wall is
considered to be equivalent to a three-layer homogeneous
model.Then,the parameter-free objective function is achieved through the

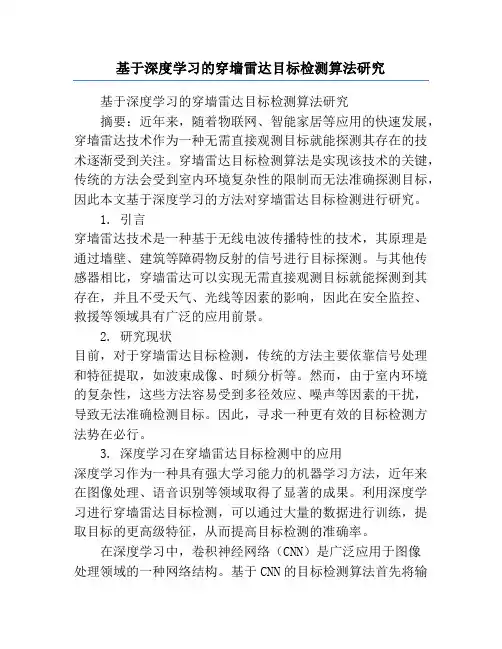

基于深度学习的穿墙雷达目标检测算法研究
