微孔加工方法
熔喷机熔喷模头卡森(Kasen)微孔加工喷丝板技术教材
技术教材
前言
熔喷模头
喷丝微孔
熔喷布挤出模具加工参数与要求： 微孔要求：Φ0.20~Φ0.25mm，深度2.5~4mm不等
工件材料：4Cr13（硬度HRC28~32） 微孔钻头：Φ0.2x3.5mm、Φ0.25x4mm 加工难点：钻头寿命低，加工效率不高
干湿法喷丝板
干湿法喷丝板
θ0.5-1.0
1/1~10/1
±0.001
±0.002
±0.01
±0.02
熔纺喷丝板
熔纺是化学纤维的主要成形方法之一，主要 特点是卷绕速度高、不需要溶剂，设备简单， 工艺流程短。和其他纺丝工艺相比生产性较 高，合成纤维主要品种的涤纶和锦纶等都采 用熔纺生产。
熔纺喷丝板
熔纺喷丝板
表面处理：HCr，CrN，DLC,TiC，TiN，SiO2...
复合纺丝喷丝板组件
复合纺丝喷丝板组件
喷丝板组件
THANK YOU!
湿法喷丝板
湿法喷丝板
湿法喷丝板
干纺喷丝板
干纺是将高分子化合物制成纺丝溶液，由喷 丝头的细孔压入热空气中，因溶剂急速挥发 而凝固成纤维。用于制醋酸、氨纶和腈纶纤 维等。干纺用异形孔喷丝板在孔边长，孔长， 导孔角度等对加工精度的要求比圆孔高。
干纺喷丝板
干纺喷丝板
干湿法喷丝板
干湿法纺丝是指将聚合物（高分子原料）从 喷丝板挤出，经过短暂的空气接触后，立即 进入凝固夜中，凝固后形成纤维的纺丝方法。
喷丝板制作方法
喷丝板制作方法
喷丝板不仅仅是生产熔喷布设备用的，还用 于各种化纤的生产设备。 熔喷布生产设备最核心的喷丝板喷嘴的生产 难度非常大。
湿法喷丝板

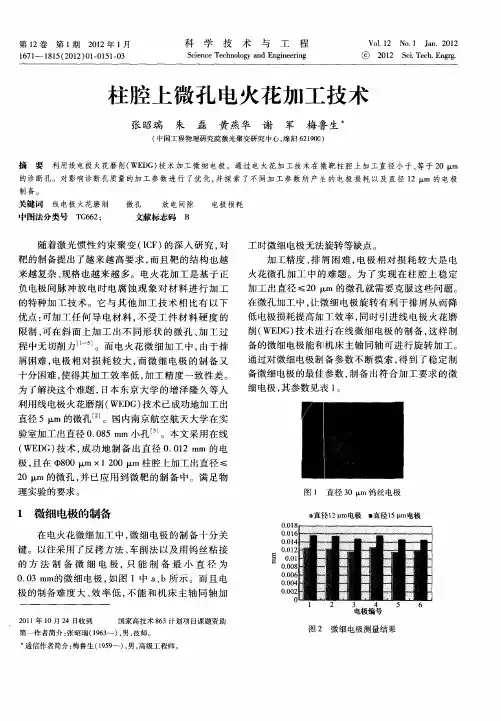

柱腔上微孔电火花加工技术
１ ｍ的六 个微 细 电极 并 对 其 进 行 了测 量 ， 结 果 ５ 其
见图 ２ 。从测 量 结 果 可 以 看 出 ， 电极 加 工 参 数 能 该
腔 微孔 加工 实验 ， 用 测 量 显微 镜 对 孑 径 进行 了测 并 Ｌ 量 ， 图 ５所 示 。其 测 量 结 果 能将 孔 径 误 差控 制 在 如 ± ｍ内， ２ 微孔 的一致 性好 。可 应用在 微靶 的制 备
ｌ Ｏ
２ Ｏ
２ ５
３ Ｏ
３ ５
图 ３ 线 电极火花磨削直径 １ ｍ、 ７ ｍ电极 ２ 长 ０
ｇｒ 鞲 硼 ｆ 寝
加工深度／ｍ ／ ａ
加 图 ４ 电极 损 耗 曲线 ８ ４ ６ ２ Ｏ
利用这 组参 数 分别加 工 出直径 为
加 Ｉ １ ｚ ¨ ｍ ２ ， 和 ８ ６ ４ ２ Ｏ ｍ
第１ ２卷
第１ 期 ２１ ０２年 １ 月
科
学
技
术
与
工
程
Ｖｏ． ２ Ｎｏ １ Ｊ ｎ ０１ １ １ ． ａ ．２ ２
１７ — １１ ｆ０ ２ ０ —１ １０ ６ １ ８５ ２ １ ） １０ ５ —３
Ｓ ｉ ｃ ｅｈ ｏ ｇ ｎ ｎ ｎ ｅ ｎ ｃ ｎｅＴ ｃｎｌ ｙａ ｄＥ ￣ ｅｆ ｇ ｅ ｏ ｉ
细 电极 ， 其参 数见表 １ 。
直径 ５Ｉ 的微 孔 Ｊ 国内南京 航 空航 天 大学 在 实 ｍ ｘ 。
验室 加工 出直 径 ０ ０ ５ ｍ 小孔 。本 文采 用 在 线 ． ８ ｍ （ Ｄ 技 术 ， 功 地 制 备 出 直径 ０ ０ ２ ｍ 的 电 ＷＥ Ｇ） 成 ． １ ｍ 极 ， 在 ８ ０ ｍ ×１２ ０ ｍ 柱腔 上加 工 出直 径 ≤ 且 ０ ０
谈微小孔的加工技术
作者简介 ：张
云 （９ ６ ）女 ， 级 工 程 师 ， １５ 一 ， 高 主要 从 事 机
械设 计 的教 学 工 作 。 收 稿 日期 ：０ ８ ０ — １ ２ ０ — ２ ２
制 造 出这 样 的钻 头 已经 很不 容 易 ，但进 一 步缩 小偏
小， 制作 越 困难 。 目前 ， 场上 可 见 到 的硬 质 合 金微 市
型 钻头 中 ， 过研 磨 的麻 花钻 最 小 直径 为 西３ ｍ， 经 ０Ｉ ｘ
差值 ， 是 微孔 加 工 需要 解决 的 问题 。 仍
３ 工 具 材 料
随着 钻 头最 小 直径 的微 细化 ，要 求 工具 的抗 弯 强度 、 刚性 、 刃尖 锋 利度 、 度 及 断裂 韧性 均 应较 高 ． 硬 因此 ，工 具 厂商 不 断研 究 如何 使 硬 质合 金 晶粒更 加 微 细化 ， 而且 已取 得 可 喜 的成果 。最 近 ， 佳友 电工 公
司 已开 发 出粒 径 为 ９ ｍ 的超 细 晶粒 硬 质合 金 ． ０ｎ 且
粒 径 大致 在 ９ ～ ０ ｍ 左右 。过 去 由于硬 质 合金 ０ １０ ０ｎ
韧性不 足 ， 头加 工 可靠 性较 差 ， 在这 些缺 陷 已基 钻 现 本消 除 ， 工具 的抗 折 断性 能 、 刚性 和 耐磨 性等 均 远 比 高速钢 钻头优 越 。 型钻 头 主要用 于 印刷 电路板 、 微 燃
趋 势也 大致 如此 。化 纤 丝喷 嘴 的喷 出孔 最小 直 径 约
级 超细 晶 粒硬 质合 金 。
４ 存 在 的 问 题
目前 市 场 上 销 售 的 西１ ０ Ｉ 以 下 的微 型 钻 头 ０ ｍ ｘ 中 ， 寸 、 状 的 偏 差 极 不 均 匀 。 例 如 ， 市 场 上 尺 形 对 咖２ ｍ 的 ３ ０ １支 钻 头 进 行 测 试 的结 果 ，直 径 的 平 均 值 为 ２ ． ｍ， 准 偏 差 １ ｍ； 厚 平 均 值 为 ０１ 标 ． ５ 芯
激光微孔加工中调节孔锥度的算法研究
激 光微 孑 加 工 中调 节 孔 锥 度 的算 法 研 究 Ｌ
于 洵 张 晓 程 光 华 ， ，
（． １西安工业大学光 电学院 ， 陕西 西安 ７０ ３ ； １０ ２ ２ 中国科学院西安光学精密机械研究所 瞬态 光学与光 子技术 国家重点实验室 ， ． 陕西 西安 ７ ０ ） １ １９ １
（ ． ｃｏｌ ｆ ｈｔ ｌ ｔｃＥ ｇ ｅｒ ｇ Ｘ ｎＴ ｃｎ ｌ ｉ ｌ ｎｖｒｔ， ｉ ｎ７ ０ ３ ， ｈ ａ２ Ｓａ ｅ ａｏａ ｒ ｏ ｒｎｉ ｔ １ Ｓｈｏ ｏ Ｐ ｏ ｅｅ ｒ ｎ ｉ ｅ ｎ ， ｉ ｅｈ ｏ ｇ ａ Ｕ ｉ ｓｙ Ｘ １０ ２ Ｃ ｉ ；．ｔｔ Ｋ ｙＬｂ ｒｔ ｙ ｆ ａｓ ｎ Байду номын сангаасｏ ｃｉ ｎ ｉ ａ ｏｃ ｅｉ ａ ｎ ｅ ｏ Ｔ ｅ Ｏ ｔｓａｄＴ ｃ ｎｌ ｙ Ｘ ｎＩｓｔ ｅｏ ｐｉｓ ｎ ｒ ｉｏ ｃａｉｓＣ ｉｅｅＡ ａｅ ｆ ｃ ｎｅ ， ｉ ｎ７ ０ １ ， ｈ ａ ｐｉ ｎ ｅｈ ｏ ｇ ， ｉ ｔｕ ｆ ｔ ｄＰｅ ｓ ｎＭｅｈｎｃ， ｈｎｓ ｃｄｍｙｏ Ｓｉ ｃｓＸ １ １９ Ｃ ｉ ） ｃ ｏ ａ ｎ ｉｔ Ｏ ｃａ ｃｉ ｅ ａ ｎ
摘 要 ： 于超快 激光 倒锥 孔微加 工技 术 需要 ， 出 了一 种利用 电光 晶体 的 电光偏 转原 理调 节 基 提
三角形截面单丝异形喷丝微孔设计与加工的探讨
纺织机械
２ ０ １ ３年 第 ３期
・ 制造 技 术 ・ ３ ５
表 面上 的剪 力 。
由（ 公式 １ ） 和（ 公式 ２ ） 得：
即： Ａ Ｐ ・ ｙ ２ ＝ｒ ・ ３ ｙ Ｌ
截面 为三 角形 的微 孔 中 的流 动 状 况 ， 先 在 三 角形 的
织成 的织 物 具有 良好 的 光 泽 ， 是 单 丝 纤 维 中常 用 的 品种 ， 也 是技 术 要求 高 的品种 。 三 角截 面单 丝较 粗 ， 采用 多孔 纺 时 ， 熔 体喷 出时 携 带 热量较 大 ， 要保 证 每根单 丝 冷却 均匀 ， 获得 一致 性 的 色泽 ， 除对 冷却 装 置 、 喷 丝板 上孔 的分 布设 计要 求 较 高外 ， 对 喷丝 板 的微 孔 尺 寸设 计 也 提 出很 高 的 要 求 。在传 统 的 电火 花 加 工 模 式 中 ， 由于 三 角 形 尖
角小 ， 截 面积 大 ， 在加工 过程 中微 孔 尺寸 和微孔 形状
微孑 Ｌ 中取 一边 长 为 Ｙ的小 熔 体 单 元 （ 如图 １ ） ， 其 长 度等 于微 孑 Ｌ 长 度 Ｌ， 分 析所取 熔体 单元 的受力状 况 。
容易 产生较 大 差 异 ， 必 须 分 析差 异 产 生 的原 因并 找
到解 决办 法 。
２ 异形微 孔的设计
喷 丝板 异形 微孔 设计 的首要参 数是 微孔 的尺寸 的确 定 ， 而微 孔 的尺 寸 大 小 直 接 会影 响 到熔 体 在 喷
ｆ Ｐ
图 １ 微 孔 中熔 体 单 元受 力状 况

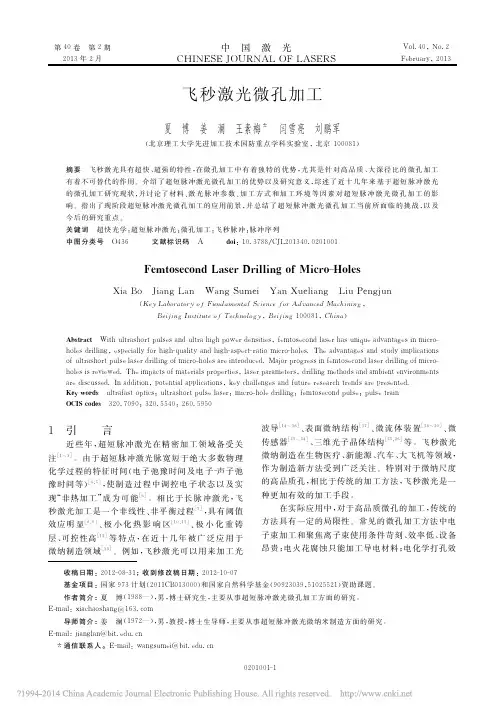

飞秒激光微孔加工_夏博
离子的碰撞只能传 递 很 少 的 能 量，脉 冲 作 用 时 间 内
在 微 孔 加 工 方 面 ，飞 秒 激 光 在 加 工 初 始 阶 段 ，形
晶格的温度几乎不 变，所 以 自 由 电 子 的 能 量 传 递 给 成坑状结构。随着 脉 冲 数 的 增 多，激 光 将 通 过 孔 壁
晶格需要更长的 时 间［４１］。Ａｎｉｓｉｍｏｖ等 提 ［４２］ 出 的 双
反射、衍射以及等离 子 体 吸 收 等 多 种 方 式 传 播 至 孔
温模型，被 Ｑｉｕ 等 进 ［４３，４４］ 行 改 进，并 成 为 当 前 广 泛 底，使得孔深度呈线性增加。然而，孔深逐步增加的
使用的飞秒激光与 金 属 材 料 相 互 作 用 的 模 型 基 础。 过程中，形成的碎屑需要更长的时间从孔中飞出，同
属作用时，金 属 表 面 自 由 电 子 被 瞬 时 加 热，通 过 电 象 。 ［４６］ 但该方法 忽 略 了 量 子 效 应，因 此，需 要 将 量
子－电子碰 撞，在 数 飞 秒 到 数 十 飞 秒 内 重 建 费 米 分 子力学改进的双温 模 型 和 分 子 动 力 学 模 拟 相 结 合，
布。但自由电子质量比离子质量小很多，每次电 子－ 分析材料相变机理。
第 ４０ 卷 第 ２ 期 ２０１３ 年 ２ 月
中 国 激 光 ＣＨＩＮＥＳＥ ＪＯＵＲｂｒｕａｒｙ，２０１３
飞秒激光微孔加工
夏 博 姜 澜 王素梅＊ 闫雪亮 刘鹏军
（北京理工大学先进加工技术国防重点学科实验室，北京 １０００８１）
摘要 飞秒激光具有超快、超强的特性，在微孔加工 中 有 着 独 特 的 优 势，尤 其 是 针 对 高 品 质、大 深 径 比 的 微 孔 加 工 有着不可替代的作用。介绍了超短脉冲激光微孔加工的优势以及研究意义，综述 了 近 十 几 年 来 基 于 超 短 脉 冲 激 光 的微孔加工研究现状，并讨论了材料、激 光 脉 冲 参 数、加 工 方 式 和 加 工 环 境 等 因 素 对 超 短 脉 冲 激 光 微 孔 加 工 的 影 响。指出了现阶段超短脉冲激光微孔加工的应用前景，并 总 结 了 超 短 脉 冲 激 光 微 孔 加 工 当 前 所 面 临 的 挑 战 ，以 及 今后的研究重点。 关 键 词 超 快 光 学 ；超 短 脉 冲 激 光 ；微 孔 加 工 ；飞 秒 脉 冲 ；脉 冲 序 列 中 图 分 类 号 Ｏ４３６ 文 献 标 识 码 Ａ ｄｏｉ：１０．３７８８／ＣＪＬ２０１３４０．０２０１００１
微孔陶瓷管生产工艺流程
微孔陶瓷管生产工艺流程一、原材料准备微孔陶瓷管的主要原材料是氧化铝和氧化锆，此外还需要添加一定比例的稳定剂和其他助剂。
首先，将原材料按照配比准备好，并进行粉碎、混合，确保原材料的均匀性。
二、成型成型是微孔陶瓷管生产的第一步。
常用的成型方法有挤压成型和注射成型两种。
挤压成型是将混合好的原料放入模具中，通过外力挤压成型。
注射成型是将原料制成糊状，通过注射机将糊状原料注入模具中，然后经过一段时间的固化，形成成型坯体。
三、干燥成型后的坯体需要进行干燥处理，以去除其中的水分。
干燥的温度和时间需要根据具体的陶瓷材料和工艺要求来确定，以避免坯体在干燥过程中出现开裂等问题。
四、烧结烧结是微孔陶瓷管生产中最关键的一步。
将干燥后的坯体放入烧结炉中，通过加热使其达到高温，使原料中的颗粒发生结合，形成致密的陶瓷体。
烧结温度和时间根据具体的陶瓷材料和产品要求来确定。
五、微孔加工经过烧结后的陶瓷管仍然不具备微孔的特性，需要进行微孔加工。
常用的方法有钻孔法和化学腐蚀法。
钻孔法是在陶瓷管的表面用钻头钻出微小的孔洞，形成微孔结构。
化学腐蚀法是将陶瓷管浸泡在一定的腐蚀液中，通过腐蚀作用形成微孔结构。
六、清洗微孔陶瓷管的生产过程中会产生一些杂质，需要进行清洗。
清洗过程中常用的方法有超声波清洗和酸碱清洗等。
超声波清洗是利用超声波的振动作用，将陶瓷管表面的杂质分离并去除。
酸碱清洗是利用酸碱溶液的化学反应作用，将陶瓷管表面的杂质溶解并去除。
七、检验微孔陶瓷管的生产完成后需要进行检验。
常用的检验方法有外观检验、尺寸检验和性能检验等。
外观检验是通过目测或显微镜观察陶瓷管的表面质量。
尺寸检验是通过测量陶瓷管的尺寸来判断是否符合要求。
性能检验是通过一系列的实验和测试来检验陶瓷管的性能指标，如气体渗透性、过滤效率等。
八、包装通过检验合格的微孔陶瓷管需要进行包装。
常用的包装方法有塑料袋包装、纸箱包装和木箱包装等。
在包装过程中需要注意保护陶瓷管的表面，避免在运输和储存过程中出现损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微孔加工方法
在孔加工过程中，应避免出现孔径扩大、孔直线度过大、工件表
面粗糙度差及钻头过快磨损等问题，以防影响钻孔质量和增大加工成
本，应尽量保证以下的技术要求:①尺寸精度：孔的直径和深度尺寸
的精度；②形状精度：孔的圆度、圆柱度及轴线的直线度；③位置精
度：孔与孔轴线或孔与外圆轴线的同轴度；孔与孔或孔与其他表面之
间的平行度、垂直度等。
同时，还应该考虑以下5个要素:
1.孔径、孔深、公差、表面粗糙度、孔的结构；
2.工件的结构特点，包括夹持的稳定性、悬伸量和回转性；
3.机床的功率、转速冷却液系统和稳定性；
4.加工批量；
5.加工成本。
深孔加工：一般把长径比L(孔深与孔径比)大于5的孔称为深孔。
深孔加工比一般孔的加工要困难和复杂，其原因是：
1.由于孔深与孔径比较大，刀具细而长、刚性差，所以在钻孔时
容易偏斜，产生振动，使得孔的表面粗糙度和尺寸精度不易保证。
2.钻削时排屑困难。
3.热量不易排出，钻头散热条件差，使得刀具磨损加剧，甚至丧
失切削能力。
机械钻削加工
一、HSS-E（高性能高速钢）钻头
由于长钻头本身的稳定度不好，因此在加工过程中必须采用较低
的切削参数，而HSS较低的红硬性也要求进一步降低其切削速度。因
此，在深孔加工中，外部的冷却液很难到达刀具的切削刃上，钻尖处
实际进行着干加工，所有这些因素的综合导致了深孔加工需要很长的
加工周期。
二、枪钻
硬质合金头枪钻可以实现精确而安全的孔加工，即使是在进行超
常深孔的加工情况下也是如此。切削液被加压泵打入钻杆内(压力约
为3MPa-8MPa)，然后流过切削刃，当切削液沿着刀具和零件孔壁间
的V形截面空间流出时，将切屑带走。由于钻杆是空心轴，刚性差，
不能采用较大的进给量，因此生产效率较低；同时，切屑必须保持小
而薄的形状，才能保证被冷却液冲出；此外，由于枪钻加工中高压冷
却液的使用，因此要求使用专用机床。由于枪钻钻杆为非对称形，故
其抗扭刚性差，只能传递有限的扭矩，因此枪钻只适用于加工小直径
孔的零件。
枪钻是一种有效的深孔加工刀具，其加工范围很广，从模具钢材,
玻璃纤维、特氟龙(Teflon)等塑料到高强度合金(如P20和铬镍铁合
金)的深孔加工。在公差和表面粗糙度要求较严的深孔加工中，枪钻
可保证孔的尺寸精度、位置精度和直线度。
标准枪钻可加工孔径为1.5mm到76.2mm的孔，钻削深度可达直
径的100倍。
三、内排屑深孔钻(BTA)
内排屑深孔钻(BTA)较适宜加工直径在20 mm以上长径比不大于
100的中等尺寸精密深孔的加工，其加工精度为IT7级一IT10级，
加工表面的表面粗糙度为Ra 3.2μm- Ra1.6μm,如汽轮机大螺栓和
蒸发器管板等的深孔加工。
BTA钻加工原理：高压切削液(约2MPa-6MPa)由钻杆外圆和工件
孔壁间的空隙注入，切屑随同切削液由钻杆的中心孔排出，故名内排
屑。内排屑深孔钻一般用于加工深5mm-120mm，长径比小于100，表
面粗糙度Ra3.2μm,IT3-IT9级的深孔，由于钻杆为圆形，刚性较好，
且切屑不与工件孔壁摩擦，故生产率和加工质量均较外排屑有所提
高。从加工原理可以看出，与枪钻相比，BTA法采用圆形钻杆，因此
抗扭性好，可以采用较大的进给量进行切削。另外由于切屑是从钻杆
的内孔中排出，不会划伤已加工表面，BTA法钻孔的主要缺点是:必
须使用专用的机床设备，机床还须设置一个油液切屑分离装置，通过
重力沉淀或电磁分离手段，使切削液分离并循环利用。另外在切削过
程中，工件与授油器之间形成一个高压区，所以在钻削之前必须在工
件与授油器间形成可靠的密封。
四、喷吸钻
内排屑深孔钻系统存在着环形油液通道损失大的缺点，加工时需
采用较高的压力和流速，为此，人们研制出一种生产效率高、加工质
量好的钻削技术--喷吸钻，它是用于加工长径比不超过100、直径为
16 mm-65 mm的孔，精度在IT9级-IT11级，加工表面粗糙度在Ra3.2
μm-Ra0.8μm之间。
喷吸钻采用两根同心的钻杆，通过连接器将刀具连接到机床上，
切削液流入外钻杆与内钻杆之间，大部分切削液流向切削区域，而小
部分切削液高速从内钻杆尾部的月牙槽流出，在钻杆尾部形成一个低
压区，从而使切屑能迅速排出。
五、插铣
如果人们想加工一个小于0.002英寸的孔而又没有直径小于
0.002英寸的标准微型钻头时，该怎么解决呢？其实这个时候可以选
择用微型端铣刀来冲孔，现在市面上可以提供最小5微米的端铣刀。
但是这种做法却有一个大的弊端，就是这样加工的孔不能太深，因为
刀具体不长，没有大的深度直径比率。因此一把直径为0.001英寸的
端铣刀只能加工最深0.02英寸的孔。然而同样直径的钻头可以加工
得更深，因为钻头的设计使载荷全部作用在刀尖上，进而传递到刀柄
上使钻头钻的更深。虽然端铣刀存在弊端，但在对孔的深度没有要求
而又急需的情况下，用微型端铣刀插铣微小孔是个非常可行的方法。
超声波加工
机械加工中往往会遇到细长孔加工，细长孔加工相当困难，特别
是对于尺寸精度和几何公差要求高以及表面粗糙度值较小的细长孔
加工；因此使用传统车削和研磨加工的难度就更为突显。为了有效地
解决这一加工难题，设计了一款冷挤压刀具，通过冷挤压加工，使工
件达到了精度要求，同时工件表面发生了金相变形，使强度和硬度均
优于工件原金相组织结构，在提高产品使用寿命的同时也提高了生产
效率。
1.超声孔加工技术特别适合加工硬度高，易脆等难加工材料，对
不导电的难加工材料也具有很大的加工能力。
2.应用范围广，可加工通孔、盲孔、形腔及深孔等。
3.生产效率高，排屑容易，可一次进刀完成，易实现自动控制。
4.加工精度高，表面质量高，一般来说，尺寸精度比常规钻孔提
高1-2级，表面粗糙度降低3级或更低，而且圆度，同轴度误差较小。
5.光整强化还可提高表面显微硬度，内表面可形成网状纹络，以
适合特别需要，并可部分代替精车、磨削及抛光等精加工。
电火花加工
电火花细微孔加工的加工机理与常规电火花加工机理相同，都是
利用电蚀作用来去除材料达到加工的目的。但它又有自身的工艺特
点。首先由于被加工的孔径细微，一般是直径0.1mm以下，因此要达
到微米级的加工尺寸精度及表面精度，必须减少每个脉冲的放电能
量，使加工的蚀除量很小。一般放电能量应在10
-6-10-7
J焦耳数量级之间，这样才有可能做到电蚀坑直径小于1
μm，深度小于0.lμm。其次，加工的孔径细微，要求的电极端面放
电间隙大约在lμm左右，当孔深较大时会使放电区内工作液循环困
难，排屑能力差，稳定的放电间隙范围小，且容易受其它工艺参数的
影响。另外细微孔加工是成型加工，其工具电极也同样是很细微的，
当孔的深径比较大时，放电的异常很容易烧毁工具电极，造成加工不
能继续进行，除了这些外，还有工具电极制作困难，工作液性能特殊，
机械部件精度高及检验困难等工艺特点。
细长孔加工新工艺——拉镗
该技术已经能够达到加工直径44.5内孔时，在1.2-1.5 m/s的
切削速度下保证内孔粗糙度3.2以上。
激光加工
激光打孔是激光微细加工领域的一个重要研究方向，其中准分子
激光微孔加工法在微孔加工领域中占有重要地位，而且也得到越来越
多的应用。
准分子激光是以准分子气体作为激活介质而产生的激光。准分子
激光属于紫外波段，波长短，适于高精度的微细加工。准分子激光加
工具有加工质量好，精度高，加工形状可自由设定等特点，能完成激
光热加工所不能完成的工作，在微细加工，脆细材料和高分子材料加
工等方面具有无可比拟的优越性。但是，准分子激光的光束质量如光
斑大，发散角大等特点对微孔加工质量形成了一定得限制。最大的问
题是能量利用率低，这会造成加工周期长，浪费资源严重。
根据其适用范围的不同，冷却钻头钻孔，插铣法冲孔，电火花微
孔加工，激光微孔加工都有一定得应用场合。在微孔加工时，可以适
当的选用相应的方法。
附：钻头内冷却孔的加工方法
一般说来，硬质合金是在粉末定模时就加了芯材的，然后根据热
熔型不同，后抽芯材。 而西方市场上还有高速钢及粉末高速钢内冷
却刀具，他们的加工技术比较复杂，采取的是加芯材，热压冷拔，抽
芯材，热旋加螺旋度的方式。 从产品应用上，内冷却有钻头和丝锥
还有铰刀。丝锥是单孔，就高速钢来说，大口径的可以是枪钻或电火
花解决，小口径的如外径6的就很难解决。
一种是孔用蜡：生产加工硬质合金圆棒制造是先将钨粉挤压制成
圆棒，中间的内冷孔是蜡然后成型，脱蜡、真空烧结成型就成为合金
黑皮，分单直孔、双直孔，单螺旋孔和双螺旋孔；主要用于制造钻头
和铣刀；
一种是铜锡合金的线：直径从0点几到25MM左右，粉料在研磨
后制成坯（棒料）之前把合金线一同挤压成毛坯的棒材，经过高温的
烧结，大概温度在1200多度，铜锡线自然融化，就变成螺旋的孔了。
（专业文档资料素材和资料部分来自网络，供参考。可复制、编制，期待你的
好评与关注）
