爱爱医资源-GE64排CT（AW4.4工作站操作手册）
GE心脏后处理快速操作手册
选择图像和（或）报告 后点击[Send To Film] 可以照相
点击此键将病人报告存 入软盘 图10
（横轴为血管名称；纵轴为图像序号；右下角为总积分数） 图9
第 9 页
Smartscore快速操作
五、选择设置
• 点击控制板下方的 [Preference]键出现右侧界面 （图11）。在[Customize]的 目录下，可以显示软件的相 关信息，输入医院地址，选 择如何输出图像，以及是否 打印心脏的标记等等。 • 点击[Customize]下方的 [Demographic]键，弹出界 面后选择其中各项，以决定 该项是否打印在病人报告中。
图1
G R R W B L
FOV
在心电监护仪的软驱中插入已格式化的软盘，用来记录心电图并输入病人ID号。
第 14 页
心脏扫描快速操作 三、开始扫描
图2
1、登记病人信息，选择心脏扫描 程序。 如果在扫描定位图之前心率没 能显示在屏幕上，点击红色的门控 键[Gating Check BMP]（图2），以 显示即时心率（图3）。 2、扫描定位像
mA：270mA—300mA—320mA
前门控设置： 触发延迟60%
图像间间隔时间：50ms 第 5 页
Smartscore快速操作
三、启动SmartScore软件
• 将扫描得到的图像传输至AW 上；把记录心电图的软盘插入 AW上的软驱内，AW将自动 读取心电图。 • 在AW的浏览窗中选定欲进行 SmartScore软件分析的图像序 列；点击 菜单（图4）中选取 [SmartScore]，计算机运行后 弹出右侧界面（图5）。 • • 按界面中的提示逐项输入病人 的一般及特殊信息。 输完信息后，可点击[Analysis]， 进入分析阶段。 ，从下拉
GErevolution 256排螺旋CT用户手册_3
• 层厚选择范围为 0.625 至 5.0 mm。
• 用于决定机架每转一周扫描床的速度的螺距、探测器覆盖范围和旋转时间。有两个的螺距选项
（具有相关扫描床速度）。
• Rotation Time（旋转时间）决定机架旋转 360° 的速度。
章 8 设备
203
Revolution™ CT, Revolution™ CT ES 用户手册 指令 5763054-1ZH-CN, 修订版 1
7.2 覆盖范围
轴向探测器覆盖范围/射束准直：
• 512 层系统具有 5、40、80、100、120、140 和 160 mm 的射束准直/探测器覆盖范围 (0.625
mm)。
• 256 层系统具有 5、40 和 80 mm 的射束准直/探测器覆盖范围 (0.625 mm)。
表 22: 每转产生的图像
有助于从腹部和下肢的 CT 血管造影 (CTA) 检查中去除骨骼并移除 CT 扫描 床。
提供增强的血管功能分析，其中包括狭窄分析、预备/后期支架计划程序以 及定向血管弯曲的可视化。
提供全面的软件包，用于快速、准确、无创性结肠检查的评价。
心血管和电生理成像应用程序的后期处理图像分析软件。
为重新格式化、3D 绘制和容积绘制提供协议。
• 旋转时间能够调整，从而可优化采集时间。旋转时间是 0.28、0.35、0.5、0.6、0.7、0.8、0.9
和 1.0 秒。
204
7 硬件组件
Revolution™ CT, Revolution™ CT ES 用户手册 指令 5763054-1ZH-CN, 修订版 1
8 配电系统
配电系统 (PDU) 为系统的各部件供电，包括机架部件、扫描床和操作员控制台。PDU 正面有指示 电源开启状态的控件、打开/关闭机架和扫描床电源的按钮，以及 Emergency Stop（紧急停止）按 钮。
GErevolution 256排螺旋CT用户手册_7
• 发送检查至 — 将检查发送至网络上的另外设备。可用设备显示于下拉菜单中 • 匿名患者 — 选择以删除该检查的图像中的身份标识信息。 • 编辑患者 — 选择以打开患者记录供更新/更改。 • 检查分割 — 选择以打开检查分割会话，允许您将一系列患者图像“分”至不同的组。更多信息，
请参阅“显示应用程序”一章中的章 15, 检查分割。
2.1.4 应用程序图标
控件区域显示应用程序图标。可用应用程序取决于您的系统所购置的选项。 如需更改控件区域显示的图标，请右键单击控件区域并选择需要显示的图标。最多可显示七个图 标。如果您选择显示七个以上，将显示一个箭头图标 显示更多选项。
图 6: 控件区域图标选择
表 1: 应用程序图标
图标
描述 DICOM 标题 — 显示图像 DICOM 字段列表。 介质生成器 – 保存 DICOM 图像至介质。
数据导出 – 以 DICOM 以外的格式保存图像。
章 17Revolution™ CT ES 用户手册 指令 5763054-1ZH-CN, 修订版 1
图标
描述 扫描文件管理器 — 列出可用于重建的扫描文件。
网络管理器 – 显示网络和归档队列。
网络设置 – 设置网络位置。
会提供系列和图像的状态信息。
• navigation viewport（导航视口），显示您在“Series List”（系列列表）中选择的图像。
章 17 数据管理
601
Revolution™ CT, Revolution™ CT ES 用户手册 指令 5763054-1ZH-CN, 修订版 1
2 文件管理器
如需打开文件管理器以访问浏览器应用程序，请执行以下步骤。本程序使用图像查看器作为示例。 文件管理器在右侧监视器上始终可用。 在右侧（显示屏）监视器上，单击 File Manager（文件管理器）“弹窗”。（您无需单击 File Manager （文件管理器）图标 – 只需单击标有 [File Manager ]（文件管理器）图标的弹窗 。

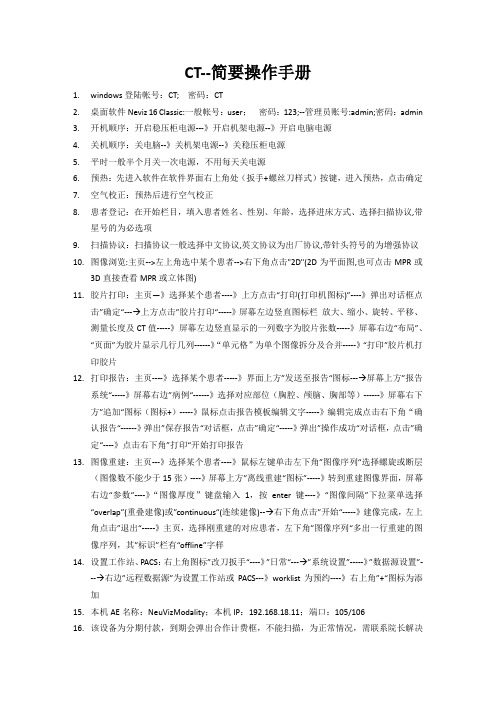

CT设备操作简要手册
CT--简要操作手册1.windows登陆帐号：CT; 密码：CT2.桌面软件Neviz 16 Classic:一般帐号：user；密码：123;--管理员账号:admin;密码：admin3.开机顺序：开启稳压柜电源---》开启机架电源--》开启电脑电源4.关机顺序：关电脑--》关机架电源--》关稳压柜电源5.平时一般半个月关一次电源，不用每天关电源6.预热：先进入软件在软件界面右上角处（扳手+螺丝刀样式）按键，进入预热，点击确定7.空气校正：预热后进行空气校正8.患者登记：在开始栏目，填入患者姓名、性别、年龄，选择进床方式、选择扫描协议,带星号的为必选项9.扫描协议：扫描协议一般选择中文协议,英文协议为出厂协议,带针头符号的为增强协议10.图像浏览:主页-->左上角选中某个患者-->右下角点击"2D"(2D为平面图,也可点击MPR或3D直接查看MPR或立体图)11.胶片打印：主页—》选择某个患者----》上方点击“打印(打印机图标)”----》弹出对话框点击”确定“---→上方点击”胶片打印“-----》屏幕左边竖直图标栏放大、缩小、旋转、平移、测量长度及CT值-----》屏幕左边竖直显示的一列数字为胶片张数-----》屏幕右边“布局”、“页面”为胶片显示几行几列------》“单元格”为单个图像拆分及合并-----》“打印”胶片机打印胶片12.打印报告：主页----》选择某个患者-----》界面上方”发送至报告“图标---→屏幕上方”报告系统“-----》屏幕右边”病例“------》选择对应部位（胸腔、颅脑、胸部等）------》屏幕右下方”追加“图标（图标+）-----》鼠标点击报告模板编辑文字-----》编辑完成点击右下角“确认报告“------》弹出”保存报告“对话框，点击”确定“-----》弹出”操作成功“对话框，点击”确定“----》点击右下角”打印“开始打印报告13.图像重建：主页---》选择某个患者----》鼠标左键单击左下角”图像序列“选择螺旋或断层（图像数不能少于15张）----》屏幕上方”离线重建“图标”-----》转到重建图像界面，屏幕右边“参数”----》“图像厚度”键盘输入1，按enter键----》“图像间隔”下拉菜单选择“overlap”(重叠建像)或”continuous“(连续建像)--→右下角点击”开始“-----》建像完成，左上角点击”退出“-----》主页，选择刚重建的对应患者，左下角”图像序列“多出一行重建的图像序列，其”标识”栏有“offline”字样14.设置工作站、PACS：右上角图标”改刀扳手“----》”日常“---→”系统设置”-----》”数据源设置”---→右边”远程数据源”为设置工作站或PACS---》worklist为预约----》右上角”+“图标为添加15.本机AE名称：NeuVizModality；本机IP：192.168.18.11；端口：105/10616.该设备为分期付款，到期会弹出合作计费框，不能扫描，为正常情况，需联系院长解决。
GE64排128层螺旋CT
GE128层螺旋CT简介
我院新购美国GE公司产64排128层螺旋CT，该设备为当前最先进的CT扫描装置，与其它CT机相比，该机有以下优势。
1、扫描速度快球管旋转一圈仅需0.4秒，一次曝光最多可以重建128层图像。
非常适合冠状动脉成像及急症患者。
同时提高了工作效率，减少了辐射剂量。
2、层厚薄，覆盖范围大先进的探测器使层厚明显变薄，可达0.6毫米，成像体素各向同性，病变显示更加清晰，定位更准确。
探测器覆盖范围增大为4厘米，大大增加了扫描速度。
3、强大的后处理功能机器专门配备冠状动脉、头颈部血管成像软件、仿真内窥镜及灌注成像软件等先进的软件系统。
冠脉成像功能可清晰显示3-4级冠脉，对大于2毫米的血管进行评价。
对血管中高度狭窄的敏感性为97%，非常适合早期冠心病的诊断。
可大部分替代DSA血管造影，大大减少了可疑冠心病患者进行穿刺、插管检查的痛苦。
多层面重建功能，可使病变在任意平面、任意角度得到全面、清晰显示，大大提高了疾病诊断的准确性。
该CT重建的心脏，表面的冠状动脉清晰可见。
重建的冠状动脉树。
GE+多排螺旋CT培训教材
GE 多排螺旋CT培训教材董善国CT断层扫描系统有四个主要装置和一些外围装置组成,四个主要装置包括：扫描架，扫描床，操作控制台（OC）和配电装置。
主要用途：用于医疗诊断以获得人体内部结构的二维和三维图像.CT检查操作的一般程序：1．当患者被安置于扫描室的扫描床上后，操作者可在操作控制台上进行扫描操作。
2．当操作者对进入扫描架窗口内的患者开始扫描操作时,扫描架内的X线装置会围绕患者的被检查部位进行旋转,并对其发射扇状X线束。
X线透过人体后被X线探测器接收，并将其转换为电子数据。
3．上述步骤所获得的电子数据,由操作台上的计算机处理成为图像。
然后,该图像开始在操作台上的CRT(显示器）上显示,有待进一步分析处理,同时，图像也可以被拍成照片或通过网络传输到其它地方的显示器(或终端）上供医生诊断使用.4．图像数据可存储到电子媒介质上，如：MOD／DVD／CD／软盘等，以备日后分析使用.一、机架功能介绍机架包括：紧急开关／显示板／控制板／定位灯／呼吸指示灯等紧急开关：按下紧急开关,机器将停止所有的动作和X线发射。
恢复：通过按压控制台键盘上的恢复键即可。
显示板：显示扫描架的倾斜、床的高度、标志位置、锁定状态、扫描范围以及倾斜范围的相应读数.控制板:主要用于控制扫描机架和扫描床的移动.中间键为加速键,主要控制床的进出。
定位灯：通过指示灯发射的激光束给患者定位。
包括内、外定位线，通常内、外定位线之间的间距为190毫米（CTe/AI/FI/AII/EII/FII／NXi／HispeedDull等)和240毫米(HiSpeed CTi/LiSpeed4排以上机型）,其含义为:如果将内定位线定义为0毫米，其外定位线就是190毫米或240毫米，要注意头先进（Head）和足先进（Feed)，要注意S和I所代表的含义：S表示上端或头端，I代表下端或足端.常规定位选择外定位线，特殊情况选择内定位线，如：活体穿刺或无定位像的直接扫描等。
64排LightSpeed_CT中文场地资料
gGE（中国）医疗集团设备安装PIM 5116410-R13Lightspeed VCT场地准备快速指南GE梦想启动未来前言尊敬的客户：感谢您选择了GE医疗集团当代最先进的CT产品Lightspeed VCT!如您所知，该产品凝聚许多先进成像技术及众多的科学成果，其安装环境及场地的准备必须满足该产品统一的严格规范，我们共同的心愿就是当设备到达贵院时，一个合格、完备的场地已经准备就绪。
GE医疗集团具有悠久的历史，积累了丰富的从业经验。
我们将在场地的准备过程中与您分享我们的经验，并尽力协助您完成场地的各项准备工作。
本手册介绍了与设备安装准备相关的项目流程、设备安装前机房准备的技术要求、远程宽带接入服务说明、场地检查表等内容，希望通过本手册能够在项目执行伊始，使我们双方对项目内容和要求有完整、充分的认识和了解，确保设备安装工作及时、高效、优质地完成。
GE（中国）医疗集团设备安装规划组目录• 前言 (2)• 目录 (3)• 房间尺寸要求 (4)• 系统电源要求 (5)• 保护地线 (6)• 配电柜示意图 (7)• 扫描间承重要求 (8)• 振动要求 (8)• 温湿度要求 (9)• 海拔高度要求 (9)• 电磁干扰要求 (9)• 辐射防护要求 (9)• 电气环境要求 (9)• 空气质量要求 (9)• 照明要求 (10)• 运输要求 (10)房间尺寸要求1. 扫描间推荐净尺寸(长x宽x高)……………… 7.2m x 4.5m x2.8m2. 病人及设备出入门推荐净尺寸(宽x高)……… 1.3m x 2.1m3. 与设备出入门相临走廊的推荐宽度…………… 2.5m4. 观察窗参考尺寸(宽x高)……………………… 1.5m x 0.8m5. 窗底边距地面…………………………………… 0.8m6. 操作间推荐净尺寸(长x宽x高)……………… 3.0m x 4.5m x 2.8m7. 操作间门推荐净尺寸(宽x高)………………… 1.0m x 2.0m注：1. 推荐院方准备单独的医生诊断室和病人候诊室。
最新GEMRIAW4.2工作站操作手册Functool2资料
精品文档
4，当选择某一个重建功能后即进入到图像显示窗口。在显示的图像上，凡是红色注释的地 方都可直接进行改动：点击左键；用鼠标 / 键盘的左键 / 右键改动数字或字母；或用中键 直接向两边拖拉。
序列窗
图表窗
精品文档
功能窗
功能窗
精品文档
左上角的序列窗：
1 ．点击该处可隐去或显示被检查者的姓名。
2 ．点击该处选择不同的层面：
上面的调节棒用来调节增强前的图像，指注入造影剂
前的最后一个时相，下面的调节棒用来调节增强后的
图像
． 7． Base and Sign 调节界面中，选择 Constant 和 Positive ，点击 Next 进入下面的界面。点击 Compute ，得出最后的功能图像。 8． 点 击左上角红色的计算函数名称，切换显示不同的函数的伪彩图。 9． 点 击 Film/Save 保存函数图。如果同时还要保存函数图上的感兴趣区位置及相应的数值， 鼠标右键点击后选择 Save View 。
精品文档
精品文档
注： ADC (表观弥散系数 )是专用于 DWI 的数学模式。在各向同性 DWI 中，弥散受限的组织 表现为高信号，而长 TR 组 织即使无弥散受限由于 T2 shine through 效应也会表现为高信
号。而在 ADC 参数图中可消除 T2 shine through 效应的影响。在 ADC 图中，亮的部分表
下面将对下列分析方法举例说明 1，弥散成像扫描及后处理（ Diffusion Weight Imaging ） 2，动态增强扫描及后处理 ( Dynamic Contrast Imaging ) 3，脑功能成像及后处理（ Functional MRI---BOLD ） 4，灌注成像及后处理 (Perfusion Dynamic Susceptibility Imaging) 5，波谱成像后处理（ Magnetic Resonance Spectroscop）y
CT系列产品使用说明书
Table of contents目录表重要安全事项和符号说明.................................................................1前言......................................................................................................2前板功能介绍.....................................................................................3后板功能介绍.....................................................................................4技术指标.............................................................................................5故障排除.............................................................................................6Important Safety Instruction and symbol description......8Foreword...........................................................................................9Front panel functions..................................................................10Rear panel functions....................................................................11Specifications.................................................................................12Troubleshooting. (13)User Manual 's 用户使用手册CT Series重要安全事项和符号说明重要安全事项1. 阅读这些规定，注意所有警告，遵守这些规定。
GE心脏后处理快速操作手册
箭 头 指 示 键
第 8 页
Smartscore快速操作
四、报告积分
• 图像分析结束后，点击其下方的[Report]键， 进入报告阶段。图9显示为在[AJ130]理论模 式的计算下所得的冠状动脉的钙化积分。 • 点击下方的[Output]键，出现右侧下拉菜单 （图10）。点击[Save Screens]、[Send To Film]、[Save To Diskette]等键可以对图像 及报告进行存储、照相 。 选择图像和（或）报告 后点击[Save Screens] 可将其作为一个新的序 列进行存储
On
75
75
45
图7第 18 页图8 Nhomakorabea心脏扫描快速操作
若需进行多期重建，可以在扫描结束后进入后重建[Retro Recon]界面，点击 [Phase]按钮（图9），重建出70%~80%R-R间期的图像（0~99%的图像均可以重 建）。 将图像传入AW工作站即可进行冠状动脉分析。
70
80
5
图9 第 19 页
图3
第 15 页
心脏扫描快速操作
3、峰值时间的测定 · 增加一个轴扫序列，将定位线放在心底 部（通常在隆突下1cm，图4)。 扫描结束后，选择[Measurement]中的 [MIROI]，在升主动脉上划定一个圆形的感兴趣 区，记录时间-密度曲线的峰值时间并在此基础 上增加3~5秒，作为冠状动脉扫描的强化时间。
左心房 右心房 左心室 右心室 二尖瓣 升主动脉 降主动脉 上腔静脉 下腔静脉 肺动脉 肺静脉
第 21 页
常用英文名称及缩写
LMA - Left Main Artery LAD - Left Anterior Descending Artery LCX - Left Circumflex Artery LMB - Left Obtuse Marginal Branch RCA - Right Coronary Artery PDA - Posterior Descending Artery Conus Branch LAA – Left Atrial Appendage RAA – Right Atrial Appendage CS - Coronary Sinus MCV – Middle Cardiac Vein GCV –Great Cardiac Vein PIVV – Posterior Intraventricular Vein PLVV – Posterior Left Ventricular Vein PLV – Posterior Lateral Vein
