【CN209905514U】一种带有红包的创意包装盒【专利】

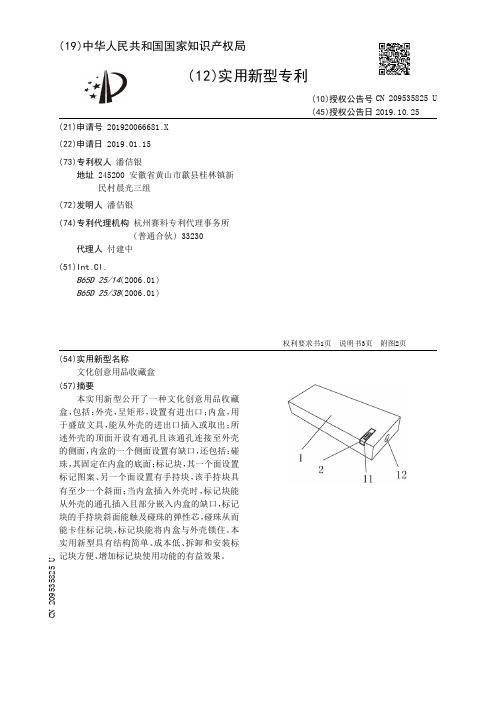

【CN209535825U】文化创意用品收藏盒【专利】
2
CN 209535825 U
说 明 书
1/3 页
文化创意用品收藏盒
技术领域 [0001] 本实用新型涉及一种文化创意用品收藏盒。
背景技术 [0002] 随着人们生活水平的不断提高，人们对文化创意用品的要求会越来越高，例如私 人定制，专门定制文化创意用品，并打上私人定制的标记，这些均能通过文化创意用品收藏 盒进行体现 ，最典型的 就是文房四 宝配备收藏盒 ，能为书法练 习者使 用后的收藏携带带来 方便，除了文房四宝，很多书法家或者爱好者还需要配备印章标记，将标记块与文房四宝及 收藏盒融合在一起，能为使用者带来更大的便利成为一种需求。
实用新型内容 [0003] 本实用新型根据以上需求，提供了一种文化创意用品收藏盒，能将标记块与收藏 盒结合在一起。 [0004] 本实用新型的技术方案是： [0005] 一种文化创意用品收藏盒，包括： [0006] 外壳，呈矩形，设置有进出口； [0007] 内盒，用于盛放文具，能从外壳的进出口插入或取出； [0008] 所述外壳的顶面开设有通孔且该通孔连接至外壳的侧面，所述内盒的一个侧面设 置有缺口 ，还包括 ： [0009] 碰珠，其固定在内盒的底面； [0010] 标记块，其一个面设置标记图案层、另一个面设置有手持块，该手持块具有至少一 个斜面； [0011] 当内盒插入外壳时，标记块能从外壳的通孔插入且部分嵌入内盒的缺口，标记块 的手持块斜面能触及碰珠的弹性芯，碰珠从而能卡住标记块，标记块能将内盒与外壳锁住。 [0012] 需要说明的是，当缺口与标记块的 宽度接近被卡时，标记块可以承受单边受力， 利用斜面 ，碰珠卡住标记块 ，再利用缺口 ，标记块能将内盒与外壳锁在一起 ，防止内盒从外 壳内 抽出 ，标记块的标记图 案朝上 ，碰珠为现有产品 ，自 然状态下弹性芯露出部分 ，受外力 作用弹性芯会内缩，弹性芯能始终触碰施加外力的接触件并对触碰件施压。 [0013] 还需要说明的是，本标记块的手持块是当需要敲标记块例如印章时，手指抓的位 置，由于斜面的存在方便手指抓牢不打滑，又能用于被碰珠卡住，具有两种用途。 [0014] 作为优选，所述标记块的手持块设置有两个斜面，所述的碰珠有两只、对称设置且 连为一体形ቤተ መጻሕፍቲ ባይዱ碰珠组件，两个斜面能分别接触两只碰珠的弹性芯。显然，该结构受力更加合 理，且碰珠卡住手持块的效果更好。 [0015] 进一步地，所述碰珠组件设有有一对，相邻排列。 [0016] 为了方便取出内盒，所述外壳的一个侧面开设有拨动孔，当标记块 不锁住内盒与 外壳时，手指插入该拨动孔能将内盒从外壳内推出。

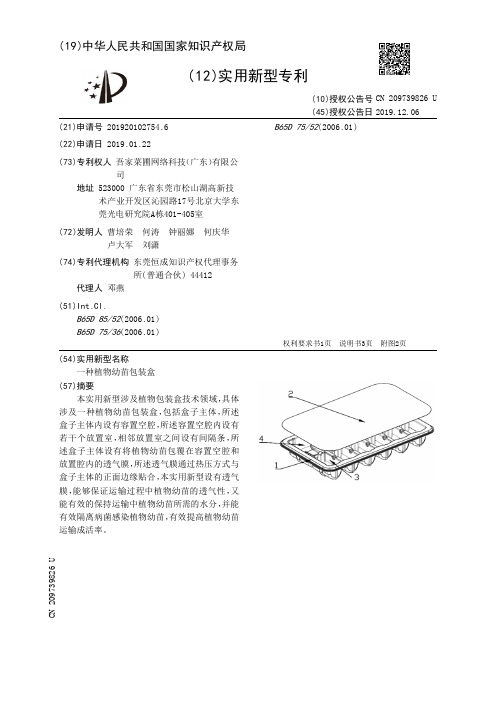

【CN209739826U】一种植物幼苗包装盒【专利】
2
CN 209739826 U
说 明 书
1/3 页
一种植物幼苗包装盒
技术领域 [0001] 本实用新型涉及植物包装盒，特别是涉及一种植物幼苗包装盒。
背景技术 [0002] 随着物质、文化生活水平的不断提高，人们对园艺植物愈发青睐，更有很多消费者 喜欢购买植物幼苗，亲手栽培成品。快递行业的兴起，物品可以通过快递进行运输，然而，植 物幼苗却很难实现快递运输，活体幼苗幼嫩脆弱，往往需要连带培养基质一起运输，以保证 运输过程中不失水干蔫，但是在快递过程中很难避免颠倒碰撞，一旦发生，基质颠倒将会松 散倒压，幼苗将会严重损毁折断。 [0003] 目前市场上植物幼苗在运输过程中都是将单个幼苗安置在穴盘中，由于植物幼苗 很 脆 弱 ，所 以 在 运 输 过 程 中 ，容 易 造 成 幼 苗 的 损 伤 ，幼 苗 成 活 率 低 。中 国 专 利 CN201420800244 .3，公开了一种植物幼苗包装盒，包括底座和盖子，底座与盖子为活动连 接 ，还包括放置巢、凹孔 和卡条 ，所述底座 和盖子上设置有放置巢 ，所述底座 和盖子上的 放 置巢至 少分 别设置一对 ，所述放置巢沿底座 和盖子对称相向 排放 ，所述放置巢的 前端设有 卡条 ，所述卡条上设有凹孔 ，所述凹孔与各放置巢对应 ，还包括透气孔 ，所述的 透气孔设在 盖子的 表面 ，其设置为开放通气孔 ，长时间会损失基 质的 水分 ，可能造成幼苗干枯死亡 ，同 时植株 相对摆放 ，增加了植物高 度限 制 ，要求幼苗高 度极矮 ，植株叶 片叠放易造成 损伤 ，放 置槽是穴盘 ，放置槽的 形状限 制了穴盘的 大小 ，不方便幼苗运输 ，且运输易 损伤幼苗 ，导致 幼苗成活率低。
(10)授权公告号 CN 209739826 U (45)授权公告日 2019.12.06 B65D 75/52(2006 .01)

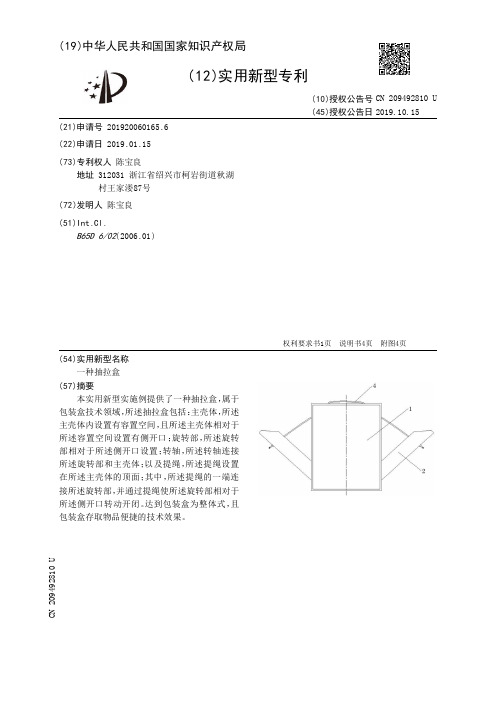

【CN209492810U】一种抽拉盒【专利】
(10)授权公告号 CN 209492810 U (45)授权公告日 2019.10.15
( 54 )实用新型名称 一种抽拉盒
( 57 )摘要 本实 用新型实施例提供了一种抽拉盒 ，属于
包装盒技术领域，所述抽拉盒包括：主壳体，所述 主壳体内设置有容置空间 ，且所述主壳体相对于 所述容置空间设置有侧开口 ；旋转部，所述旋转 部 相对于所述 侧开口 设置 ；转 轴 ，所述转 轴连接 所述旋转部 和主壳 体 ；以 及提绳 ，所述提绳设置 在所述主壳体的顶面；其中 ，所述提绳的一端连 接所述旋转部，并通过提绳使所述旋转部相对于 所述侧开口转动开闭。达到包装盒为整体式 ，且 包装盒存取物品便捷的技术效果。
3
CN 209492810 U
说 明 书
2/4 页
盒在打开状态时 ，不需要分体放置 ，且通过提绳的 抽拉使旋转部相对于主壳体旋转 ，旋转部 通过旋转可以 和侧开口 构建成一个斜上开口 ，便于物品存和取 ；解决了现有技术中包装盒 为分体式 ，在打开状态下需要分体放置 ，且分体放置不便的 技术问 题 ；达到包装盒为整体 式，且包装盒存取物品便捷的技术效果。 [0017] 2、本申请实施例中，提高提绳的使用效率，在提绳具备手提功能的基础上，使提绳 具有开闭 旋转盒的 作 用，利 用第三绳结 ，拉 动位于旋转部内面的 提绳 ，使旋转部向内转动 ， 旋转部 和主壳体卡合 ，使得容置空间闭 合 ；利 用第二绳结 ，拉 动位于旋转部外面的 提绳 ，使 旋转部向外旋转 ，旋转部相对于侧开口之间构建出一个新的斜开口 ，使得容置空间被打开。
2
CN 2094
技术领域 [0001] 本发明涉及包装盒技术领域，尤其涉及一种抽拉盒。
背景技术 [0002] 包装盒多用于盛放物品，使物品便于携带，保护物品不受磕碰和撞击，以及提高物 品美观度。 [0003] 现有的高级包装盒多为两种，一种是上盖式，通过设置上开口和上端盖来完成物 品的存和取 ；另一种是抽屉式 ，通过侧开口 和容置内壳来完成物品的存和取 ；两种包装盒的 问题在于 ，包装盒都为分体式 ，在包装盒需要置入物体时 ，需要将当上端盖或容置内壳完全 打开，存在上端盖或容置内壳存放不便的问题。 [0004] 所以 ，现有技术的技术问题在于，包装盒为分体式，在打开状态下需要分体放置， 且分体放置不便。

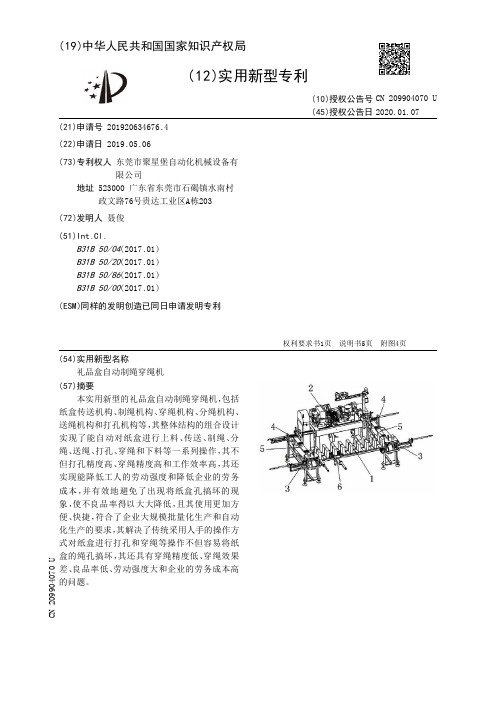

【CN209904070U】礼品盒自动制绳穿绳机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920634676.4(22)申请日 2019.05.06(73)专利权人 东莞市聚星堡自动化机械设备有限公司地址 523000 广东省东莞市石碣镇水南村政文路76号贵达工业区A栋203(72)发明人 聂俊 (51)Int.Cl.B31B 50/04(2017.01)B31B 50/20(2017.01)B31B 50/86(2017.01)B31B 50/00(2017.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称礼品盒自动制绳穿绳机(57)摘要本实用新型的礼品盒自动制绳穿绳机，包括纸盒传送机构、制绳机构、穿绳机构、分绳机构、送绳机构和打孔机构等，其整体结构的组合设计实现了能自动对纸盒进行上料、传送、制绳、分绳、送绳、打孔、穿绳和下料等一系列操作，其不但打孔精度高、穿绳精度高和工作效率高，其还实现能降低工人的劳动强度和降低企业的劳务成本，并有效地避免了出现将纸盒孔搞坏的现象，使不良品率得以大大降低，且其使用更加方便、快捷，符合了企业大规模批量化生产和自动化生产的要求，其解决了传统采用人手的操作方式对纸盒进行打孔和穿绳等操作不但容易将纸盒的绳孔搞坏，其还具有穿绳精度低、穿绳效果差、良品率低、劳动强度大和企业的劳务成本高的问题。
权利要求书1页 说明书5页 附图4页CN 209904070 U 2020.01.07C N 209904070U权 利 要 求 书1/1页CN 209904070 U1.礼品盒自动制绳穿绳机，其特征在于：包括纸盒传送机构，纸盒传送机构的后侧设置有制绳机构，纸盒传送机构的左右两侧分别设置有穿绳机构，制绳机构的左右两侧分别设置有分绳机构，同一侧的分绳机构与穿绳机构连接有送绳机构，纸盒传送机构的前侧设置有打孔机构，打孔机构的右侧设置为纸盒上下料工位。

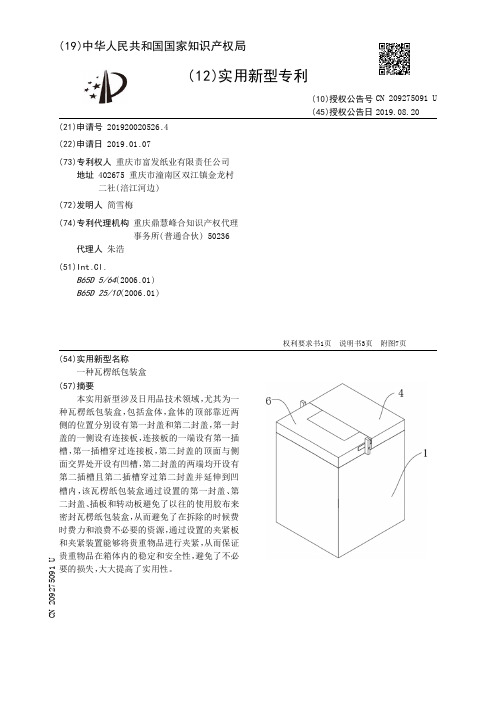

【CN209275091U】一种瓦楞纸包装盒【专利】
3 .根据权利要求1所述的瓦楞纸包装盒，其特征在于：所述第一插槽(51)与所述第二插 槽 (62)的形状尺寸均相同 ，且所述插板 (7) 依次与所述第一插槽 (51) 和所述第二插槽 (62) 插接配合。
所述盒体(1)的上表面开设有内腔(11) ，所述内腔(11)的四面内壁上均对称开设有滑 槽(12) ，所述内腔(11)内设有滑动板(2)，所述滑动板(2)的外壁均设有滑块(21)，所述滑动 板(2)的上表面对称开设有T型槽(22) ，每个所述T型槽(22)内均设有两个T型块(23) ，位于 不同T型槽(22)内的两个T型块 (23)之间设有夹紧板 (24) ，所述夹紧板 (24)的上表面对称设 有插孔 (242) ，两个所述夹紧板(24)之间对称设有夹紧装置 (3) ，所述夹紧装置 (3) 包括两个 对称分布的插块(31) ，所述插块(31)的一侧靠近顶部的位置设有连接杆(32) ，两个连接杆 (32)之间设有复位弹簧(33)。
4 .根据权利要求1所述的瓦楞纸包装盒，其特征在于：所述插板(7)的截面尺寸与所述 转动板 (71)的截面尺寸相同 ，且所述插板 (7) 为长方体。
5 .根据权利要求1所述的瓦楞纸包装盒，其特征在于：所述滑块(21)与所述滑槽(12)相 适配，且所述滑块(21)与所述滑槽(12)滑动连接。
6 .根据权利要求1所述的瓦楞纸包装盒，其特征在于：所述夹紧板(24)的一侧设有橡胶 垫(241) ，所述橡胶垫(241) 与所述夹紧板(24)通过胶水粘接固定。
一种瓦楞纸包装盒
技术领域 [0001] 本实用新型涉及日用品技术领域，具体为一种瓦楞纸包装盒。
背景技术 [0002] 瓦楞纸包装盒通常在运输贵重物品中使用，但现有的瓦楞纸包装盒不具备将贵重 物品夹紧的 装置 ，导致不能保证贵重物品 在箱体内的 稳定 和安全性 ，导致在运输过程中造 成不必要的 损失 ，且现有的瓦楞纸包装盒在物品装好之后 ，都是采 用胶布将瓦楞纸包装盒 进行密封，不仅导致在拆除的时候费时费力且浪费不必要的资源，鉴于此，我们提出一种瓦 楞纸包装盒。

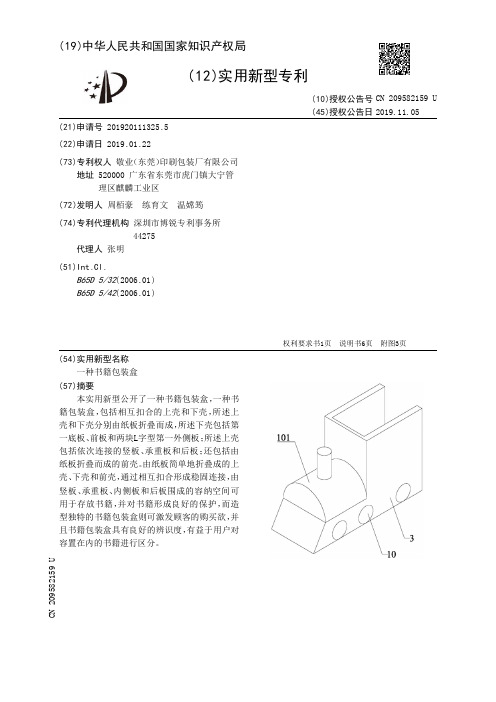

【CN209582159U】一种书籍包装盒【专利】
权利要求书1页 说明书6页 附图3页
CN 209582159 U
CN 209582159 U
权 利 要 求 书
1/1 页
1 .一种书籍包装盒，其特征在于：包括相互扣合的上壳和下壳，所述上壳和下壳分别由 纸板折叠而成 ，所述下壳包括第一底板、前板和两块L字型第一外侧板 ，两块所述第一外侧 板分别通过折痕连接在第一底板的两侧，所述前板通过折痕连接在第一底板的一端，所述 前板上还包括沿其宽度方向设置的两道第一折痕线，所述第一外侧板的边缘处设有若干第 一折边 ，所述第一外侧板与所述第一折边的连接处设有第一插口 ，所述前板的两侧设有与 所述第一插口相适配的第一插块；
还包括由 纸板折叠而成的 前壳 ，所述前壳包括 相连的 拱形板和第二底板 ，所述拱形板 的 两 侧分 别设有第二外 侧板 ，所述拱形板外 侧边缘的 一端设有第六插块 ，所述第二底板外 侧边缘的一端设有与第六插块相适配的 第六插口 ，所述第二外侧板上设有第七插块 ，所述 前板上设有与所述第七插块相适配的第七插口。
4 .根据权利要求1所述的书籍包装盒，其特征在于：所述第一外侧板上还包括相扣合的 两个第一折块，两个所述第一折块分别位于所述前板的两侧。
5 .根据权利要求1所述的书籍包装盒，其特征在于：所述内侧板上还包括相扣合的两个 第二折块，两个所述第二折块分别位于所述后板的两侧。
6 .根据权利要求1所述的书籍包装盒，其特征在于：还包括车轮纸片，所述第一外侧板 上均设有所述车轮纸片。
(74)专利代理机构 深圳市博锐专利事务所 44275
代理人 张明
(51)Int .Cl . B65D 5/32(2006 .01) B65D 5/42(2006 .01)
(10)授权公告号 CN 209582159 U (45)授权公告日 2019.11.05
【CN209904270U】一种针对不规则表面的包装印刷结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920202845.7(22)申请日 2019.02.15(73)专利权人 广州市宇翰印刷包装有限公司地址 510540 广东省广州市白云区太和镇龙归南岭南业五横路15号(72)发明人 蒋丽娟 刘晓声 王万强 (74)专利代理机构 广州科沃园专利代理有限公司 44416代理人 徐翔(51)Int.Cl.B41J 3/407(2006.01)B41J 11/00(2006.01)(54)实用新型名称一种针对不规则表面的包装印刷结构(57)摘要本实用新型公开了一种针对不规则表面的包装印刷结构，包括两块相对设置的支撑板，两块所述支撑板之间固定连接有横板，所述横板内设有容纳腔，所述容纳腔的侧壁上设有进料孔，所述进料孔的侧壁上螺纹连接有螺纹块，所述横板的下侧设有与所述容纳腔相连通的喷头；两块所述支撑板之间转动连接有转动轴，所述转动轴上固定连接有连接辊，所述连接辊的圆周壁上等距安装有固定块，所述固定块上套设有印刷块，所述印刷块位于所述喷头的正下方；本实用新型不仅能够有效的对所需印刷的物品进行印刷，而且能够根据需求调节印刷块与所需印刷的物件之间的距离，一定程度上提高了印刷制品品的生产效率，给工作人员带来了便捷。
权利要求书1页 说明书3页 附图3页CN 209904270 U 2020.01.07C N 209904270U权 利 要 求 书1/1页CN 209904270 U1.一种针对不规则表面的包装印刷结构，包括两块相对设置的支撑板(1)，两块所述支撑板(1)之间固定连接有横板(2)，其特征在于：所述横板(2)内设有容纳腔(201)，所述容纳腔(201)的侧壁上设有进料孔(202)，所述进料孔(202)的侧壁上螺纹连接有螺纹块(3)，所述横板(2)的下侧设有与所述容纳腔(201)相连通的喷头(4)；两块所述支撑板(1)之间转动连接有转动轴(5)，所述转动轴(5)上固定连接有连接辊(6)，所述连接辊(6)的圆周壁上等距安装有固定块(7)，所述固定块(7)上套设有印刷块(8)，所述印刷块(8)位于所述喷头(4)的正下方；所述支撑板(1)相对的侧壁上均固定连接有固定板(9)，两块所述固定板(9)之间转动连接有相对设置的主动轴(10)和从动轴(11)，所述主动轴(10)与从动轴(11)通过运料带(12)传动连接，其中一块所述支撑板(1)的侧壁上固定连接有用于驱动所述主动轴(10)和转动轴(5)转动的电机(13)。
【CN209701123U】纸卡包装盒【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920505917.5(22)申请日 2019.04.15(73)专利权人 珠海格力电器股份有限公司地址 519070 广东省珠海市前山金鸡西路六号(72)发明人 林郁超 张莹 (74)专利代理机构 北京市隆安律师事务所11323代理人 刘新桐 廉振保(51)Int.Cl.B65D 5/02(2006.01)B65D 5/50(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称纸卡包装盒(57)摘要本申请提供了一种纸卡包装盒。
该纸卡包装盒包括侧围板、顶盖板、底盖板和底部缓冲折板。
顶盖板连接在侧围板的顶部，用于对侧围板围成的空间的顶部进行封盖。
底盖板连接在侧围板的底部，用于对侧围板围成的空间的底部进行封盖。
底部缓冲折板连接在侧围板的底部，用于在底盖板的上方形成第一缓冲层，底部缓冲折板还用于放置待包装的物品。
应用本实用新型的技术方案，可以不需要额外的泡沫，就可以对纸卡包装盒内的物品起到很好的保护作用。
权利要求书2页 说明书4页 附图4页CN 209701123 U 2019.11.29C N 209701123U权 利 要 求 书1/2页CN 209701123 U1.一种纸卡包装盒，其特征在于，包括：侧围板(10)；顶盖板(20)，连接在所述侧围板(10)的顶部，用于对所述侧围板(10)围成的空间的顶部进行封盖；底盖板(30)，连接在所述侧围板(10)的底部，用于对所述侧围板(10)围成的空间的底部进行封盖；底部缓冲折板(40)，连接在所述侧围板(10)的底部，用于在所述底盖板(30)的上方形成第一缓冲层，所述底部缓冲折板(40)还用于放置待包装的物品。
2.根据权利要求1所述的纸卡包装盒，其特征在于，所述纸卡包装盒还包括底部加强筋折板(50)，所述底部加强筋折板(50)连接在所述侧围板(10)的底部，用于折叠成加强结构置于所述底盖板(30)与所述底部缓冲折板(40)之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920454986.8
(22)申请日 2019.04.04
(73)专利权人 昆山美普森包装有限公司
地址 215300 江苏省苏州市昆山开发区雄
鹰路368号
(72)发明人 雷相阳
(74)专利代理机构 广州市红荔专利代理有限公
司 44214
代理人 关家强
(51)Int.Cl.
B65D 81/36
(2006.01)
B65D 25/20
(2006.01)
(54)实用新型名称
一种带有红包的创意包装盒
(57)摘要
本实用新型提出了一种带有红包的创意包
装盒，包括组合使用的盒体和红包袋，以及声光
装置，本实用新型将盒体和红包袋组合，所述盒
体用于盛装礼物，而红包袋内可以放置祝福卡
片；同时，通过在盒体和红包袋内设置声光装置，
在人们将红包袋设置在所述盒体上时，所述声光
装置能够播放祝福音乐或者祝福语，更好的表达
送礼者的心意。本实用新型结构简单，包装礼物
的同时，为送礼者提供多种更具有创意的祝福方
式，使用完毕后，还可以用作装饰物，提高了包装
盒的二次利用率和适用范围。
权利要求书1页 说明书3页 附图2页
CN 209905514 U
2020.01.07
C
N
2
0
9
9
0
5
5
1
4
U
1.一种带有红包的创意包装盒，其特征在于，包括底盒、红包袋以及声光装置，所述底
盒包括具有收容腔的盒体，所述盒体由盒片拼接而成；所述红包袋通过固定结构设置在所
述底盒上，所述固定结构包括设置在所述底盒上的第一构件以及设置在所述红包袋上的第
二构件，所述第一构件与所述第二构件连接，以将所述红包袋固定在所述底盒上；所述声光
装置包括电源、扬声器以及声音芯片，所述电源、扬声器以及声音芯片通过连接线路串联，
所述连接线路的两端分别连接有第一开关端和第二开关端，其中，所述第一开关端设置在
所述第一构件上，所述第二开关端设置在所述第二构件上，当所述第一构件与所述第二构
件连接时，所述第一开关端与所述第二开关端电连接。
2.根据权利要求1所述的一种带有红包的创意包装盒，其特征在于，所述电源、所述声
音芯片以及连接电路设置在所述盒片的内部；在所述第一构件中心的所述盒片上开设有第
一开口，所述第一开关端的一端设置在所述第一开口中；
在所述第二构件中心的所述红包袋上开设有第二开口，所述第二开关端设置在所述第
二开口中。
3.根据权利要求2所述的一种带有红包的创意包装盒，其特征在于，所述第一开关端为
水平设置的金属片，所述第二开关端为竖直设置的金属柱。
4.根据权利要求1至3任一所述的一种带有红包的创意包装盒，其特征在于，所述第一
构件和第二构件为相互配合的魔术贴。
5.根据权利要求2所述的一种带有红包的创意包装盒，其特征在于，所述盒体为长方
体，所述电源和声音芯片设置在所述盒体下侧面的盒片内，所述连接线路的一端由所述盒
体下侧面的盒片内依次经所述盒体的左侧面延伸至所述盒体的上侧面的盒片内，所述第一
构件设置在所述盒体的上侧面的外侧。
6.根据权利要求5所述的一种带有红包的创意包装盒，其特征在于，所述红包袋包括袋
体以及袋盖，所述红包袋包括袋体，所述袋体包括上袋片和下袋片，所述袋体的一侧通过连
接片连接在所述盒体的前侧面上，所述连接线路的另一端依次经过所述盒体的下侧面、所
述盒体的前侧面、连接片延伸至所述袋体的下袋片内，所述第二构件设置在所述下袋片的
外侧。
7.根据权利要求6所述的一种带有红包的创意包装盒，其特征在于，所述红包袋还包括
袋盖，所述袋盖连接在所述上袋片的上端，所述下袋片上开设有插口，所述袋盖具有插入所
述插口的插片。
8.根据权利要求1所述的一种带有红包的创意包装盒，其特征在于，所述声光装置还包
括多种LED灯珠，所述LED灯珠通过连接线路与所述电源串联，且所述LED灯珠分布在所述盒
体和/或所述红包袋表面。
权 利 要 求 书
1/1页
2
CN 209905514 U
