adams2012简单实例赏析_入门级别、感受adams
ADAMS从入门到精通
ADAMS主模块：
ADAMS基本应用程序
ADAMS/View
ADAMS/Solver
ADAMS/PostProcessor
基本环境
求解器
后处理
Mechanism /Pro
/Driver /Hydraulics
/Animation
/Driveline
/Car
ADAMS 附加程序模块
/Control
启动时的ADAMS/View主窗口：
窗口名称栏 主工 具箱 菜单栏 快捷工 具栏
欢迎 窗口
工作屏 幕区
视图方向
状态栏
3.4 ADAMS/View程序屏幕
1. 2. 3. 4. 5. 6.
ADAMS/View主窗口部分功能如下： 主工具箱—展示各种常用命令的快捷键； 命令菜单栏—包括了ADAMS/View程序的全部命 令； 快捷工具栏—设置了一些最基本的文件和编辑 命令的快捷按钮； 工作屏幕区—显示样机模型的区域； 工作栅格—在工作区显示栅格的目的是利于建 模； 状态栏—显示操作过程中的各种信息和提示；
/Байду номын сангаасail
/Flex
/Exchange /Tire
/Linear
ADAMS/View： 可以像建立物理样机一样建立任何机械系统 的虚拟样机。首先建立运动部件（或者从 CAD软件中导入）、用约束将它们连接、通 过装配成为系统、利用外力或运动将他们驱 动。 ADAMS/View支持参数化建模，以便能很容 易地修改模型并用于实验研究。 用户在仿真过程进行中或者当仿真完成后， 都可以观察主要的数据变化以及模型的运动。 这些就像做实际的物理试验一样。
国际标准化组织已经制定了大量的相关标准，以用于汽 车的可操作性测试，主要有： （1）用于紧急换道驾驶测试的ISO TR 3888 标准； （2）用于直线刹车测试的ISO 6957标准； （3） 以正弦曲线作为输入，对汽车瞬态开环响应进 行测试的ISO TR 8725 标准； （4）ISO 4138标准、ISO 7401标准、ISO TC 108/253
ADAMS基础培训-实例讲解
3.1 输入试验数据
选择数据类型 数据路径 模型选择
3.2 试验数据建立曲线
后处理
数据选择
设置独立坐标轴
试验数据曲线
3.3 编辑曲线
曲线编辑
标题
坐标轴
曲线名称
试验数据曲线
3.4 仿真数据建立曲线并与试验数据对比
➢在图表生成器中选择Last_Run(…)。 ➢选择Last_Run(…)和overcenter作为水平轴数据。 ➢选择SPRING_1_MEA_1作为垂直轴数据，再选Add Curves。 ➢将该曲线的legend文字改为Virtual Test Data。
1.7 创建手柄
➢点击鼠标右键打开工具包 点击Link图标 ➢ 用鼠标左键点选Point_5、Point_6，创建连杆。 ➢对模型进行重命名，Slider。
1.8 创建铰接
➢点击鼠标右键打开工具包 点击Revolute Joint 图 标 ，选择2 Bod-1Loc，Normal To Grid。 ➢ 点击ground，Pivot和Point_1在Point_1处创建大地与 曲柄间的铰接。 ➢按照上述操作设置链接：
1、手柄与曲柄之间的Point_3， 2、手柄与连杆之间的Point_5， 3、连杆与钩子之间的Point_6， 4、钩子与曲柄之间的Point_2。
1.9 模型验证
验证模型：
➢4 移动物体 ➢5 铰接约束 ➢ 2 自由度
二、测试模型
建立地块（Ground Block） 建立锁钩与地块间 In plane约束 建立一个拉压弹簧 加一个手柄力 角度测试，测试弹簧力 生成传感器 模型仿真
ADAMS从入门到精通
4. 使用命令快捷键。
•最新课件
•36
重要表单：
File | Open Database : 开启格式为*.bin File | Import ：导入*.cmd, *.adm, *.IGS等 CAD
model, *.gra/req/res, 数据档等。
Cartesian（直角） Cylindrical（圆柱） Spherical（球）
•最新课件
•17
ADAMS的坐标系： ADAMS在坐标系的运用上总共有三种形式: a．全局坐标系
也就是绝对坐标系，固定在地面（Ground Part）上，是ADAMS中所有零件的位置、方 向、速度的度量基准坐标系。
国际标准化组织已经制定了大量的相关标准，以用于汽 车的可操作性测试，主要有：
（1）用于紧急换道驾驶测试的ISO TR 3888 标准；
（2）用于直线刹车测试的ISO 6957标准；
（3） 以正弦曲线作为输入，对汽车瞬态开环响应进 行测试的ISO TR 8725 标准；
（4）ISO 4138标准、ISO 7401标准、ISO TC 108/253
ADAMS—从入门到精通
•最新课件
•1
绍内容:
1. 软件介绍 2. 软件基础知识 3. ADAMS软件操作初步 4. 虚拟样机几何建模 5. 约束机构 6. 施加载荷 7. ADAMS/View建模的相关技术 8. 样机仿真分析及调试
•最新课件
•2
9. 仿真结果后处理 10. 参数化建模与设计 11. 样机的参数化分析
•最新课件
•21
ADAMS主模块：
ADAMS/View 基本环境
机械原理ADAMS讲解
ADAMS入门学习 铰链四杆机构的运动分析
题目及要求
Robotics Institute, Beihang University
ADAMS入门学习
知识复习1－机构的组成
机构的组成要素——构件、运动副
构件 机构中的运动单元体，
组成机构的各个机件称为构件。 构件可能是一个零件，也可能 由几个零件固定连接而成。
ADAMS入门学习 ADAMS基本知 识
Robotics Institute, Beihang University
ADAMS入门学习 ADAMS基本知 识
Robotics Institute, Beihang University
ADAMS入门学习 ADAMS基本知 识
Robotics Institute, Beihang University
ADAMS入门学习
MATLAB分析结果
曲柄角度theta1与摇杆角度theta3曲线图
注：MATLAB程序是MATLAB计算文件夹 下的“crank_rocker_mechanism.m”， 感兴趣的同学可以看一看
ADAMS入门学习
铰链四杆机构的虚拟样机建模
在 ADAMS/View 中 创 建 刚 性 构 件 ， 一 种 方 法 是 利 用 ADAMS/View提供的建模工具直接创建刚性构建，另一种 方法是通过ADAMS与其他CAD(Computer Aided Design) 的数据接口，直接导入CAD几何模型，通过适当的编辑后 就可以转变成ADAMS中的刚性构件。
后模型的各种信息都会保留，可以直接使用。 https:///article/48206aea8bea70216ad 6b333.html
ADAMS入门学习
adams基本介绍
使用Adams软件对机器人进行动力学模拟和分析，以验证机器人的运动性能和交互效果，以及优化机器人结构和控制系统设计。
机器人动力学模拟
通过Adams软件对医疗器械如假肢、人工关节等进行设计和优化，以提高其适应性和性能。
医疗器械设计优化
利用Adams软件对电子消费品如手机、平板电脑等进行设计和优化，以提高其功能性和用户体验。
Adams软件广泛应用于汽车、航空航天、船舶、机械、电子等领域，帮助用户进行产品设计和性能优化。它主要用于动力学分析、运动学分析、静力学分析以及碰撞检学和运动学分析功能，可进行精确的仿真；
提供丰富的后处理功能，方便用户对结果进行分析和优化。
Adams软件具有以下特点与优势
汽车底盘动态模拟
使用Adams软件对汽车底盘进行动力学模拟，以验证底盘的稳定性和操控性能，以及优化底盘结构和悬挂系统设计。
汽车动力总成分析
利用Adams软件对汽车动力总成进行性能分析和优化，以提高汽车的动力和经济性能。
飞行器气动分析
使用Adams软件对飞行器进行气动力学模拟和分析，以预测飞行器的空气动力学性能，以及优化机身和机翼设计。
03
CHAPTER
Adams软件建模
Adams是一款由美国机械动力学公司(Mechanical Dynamics Inc., MDI)开发的高级仿真软件，被广泛应用于机械、汽车、航空航天、电子、石油化工等领域。Adams可以快速建立复杂的多体动力学模型，并进行仿真计算，为产品设计、优化和制造提供了强有力的支持。
支持多种建模工具，可快速建立复杂的多体动力学模型；
支持与其他CAD/CAE软件进行数据交换和集成；
01
02
03
04
05

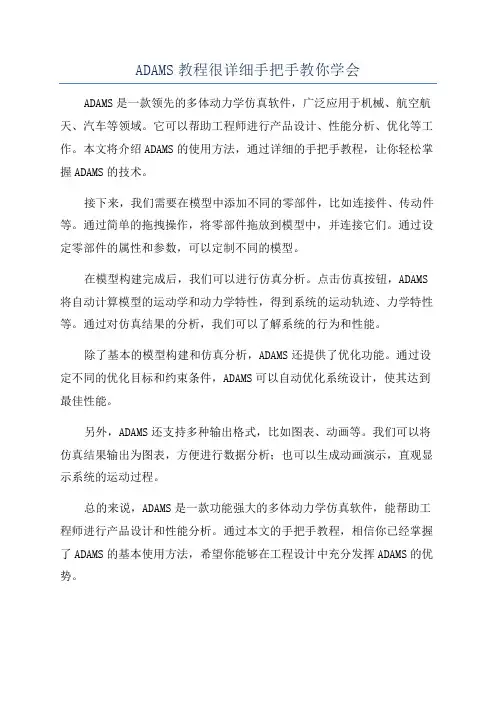

ADAMS教程很详细手把手教你学会
ADAMS教程很详细手把手教你学会
ADAMS是一款领先的多体动力学仿真软件，广泛应用于机械、航空航天、汽车等领域。
它可以帮助工程师进行产品设计、性能分析、优化等工作。
本文将介绍ADAMS的使用方法，通过详细的手把手教程，让你轻松掌握ADAMS的技术。
接下来，我们需要在模型中添加不同的零部件，比如连接件、传动件等。
通过简单的拖拽操作，将零部件拖放到模型中，并连接它们。
通过设定零部件的属性和参数，可以定制不同的模型。
在模型构建完成后，我们可以进行仿真分析。
点击仿真按钮，ADAMS 将自动计算模型的运动学和动力学特性，得到系统的运动轨迹、力学特性等。
通过对仿真结果的分析，我们可以了解系统的行为和性能。
除了基本的模型构建和仿真分析，ADAMS还提供了优化功能。
通过设定不同的优化目标和约束条件，ADAMS可以自动优化系统设计，使其达到最佳性能。
另外，ADAMS还支持多种输出格式，比如图表、动画等。
我们可以将仿真结果输出为图表，方便进行数据分析；也可以生成动画演示，直观显示系统的运动过程。
总的来说，ADAMS是一款功能强大的多体动力学仿真软件，能帮助工程师进行产品设计和性能分析。
通过本文的手把手教程，相信你已经掌握了ADAMS的基本使用方法，希望你能够在工程设计中充分发挥ADAMS的优势。
ADAMS_从入门到精通
启动时的ADAMS/View主窗口：
窗口名称栏 主工 具箱 菜单栏 快捷工 具栏
欢迎 窗口
工作屏 幕区
视图方向
状态栏
3.4 ADAMS/View程序屏幕
1. 2.
3.
4. 5.
6.
ADAMS/View主窗口部分功能如下： 主工具箱—展示各种常用命令的快捷键； 命令菜单栏—包括了ADAMS/View程序的全部 命令； 快捷工具栏—设置了一些最基本的文件和编辑 命令的快捷按钮； 工作屏幕区—显示样机模型的区域； 工作栅格—在工作区显示栅格的目的是利于建 模； 状态栏—显示操作过程中的各种信息和提示；
ADAMS--虚拟样机从入门到精 通
介绍内容:
1. 2. 3.
4.
5. 6. 7. 8.
软件简介 软件基础知识 ADAMS软件操作初步 虚拟样机几何建模 约束机构 施加载荷 ADAMS/View建模的相关技术 样机仿真分析及调试
9.
10.
11.
仿真结果后处理 参数化建模与设计 样机的参数化分析
第 1章
ADAMS主模块：
ADAMS基本应用程序
ADAMS/View
ADAMS/Solver
ADAMS/PostProcessor
基本环境
求解器
后处理
Mechanism /Pro
/Driver /Hydraulics
/Animation
/Driveline
/Car
ADAMS 附加程序模块
/Control
另一方面，又是虚拟样机分析开发工具， 其开放性的程序结构和多种接口，可以成 为特殊行业用户进行特殊类型虚拟样机分 析的二次开发工具平台。 ADAMS软件由基本模块、扩展模块、接口 模块、专业领域模块及工具箱5类模块组成。 用户不仅可以采用通用模块对一般的机械 系统进行仿真，而且可以采用专用模块针 对特定工业应用领域的问题进行快速有效 的建模与仿真分析。
adams分析实例经典超值
模型窗口中，点击鼠标左键并按住不放，移动鼠标进行放大或缩C incADAM 分析实例-定轴轮系和行星轮系传动模拟有一对外啮合渐开线直齿圆柱体齿轮传动.已知乙=50, z 2= 25,m = 4mm,「- 20 :,两个齿轮的厚度都是50mm1.启动 ADAMS双击桌面上ADAMS/View 的快捷图标,打开ADAMS/View 在欢迎对话框中选择“ Create a newmodel”，在模型名称（Model name 栏中输入：dingzhouluenxi;在重力名称（Gravity ）栏 中选择“ Earth Normal （-Global Y ） ”；在单位名称（Un its ）栏 中选择“ MMKS -mm,kg,N,s,deg ”。
如图 1-1 所示。
图1-1 欢迎对话框2.设置工作环境2.1对于这个模型，网格间距需要设置成更高的精度以满足要求。
在ADAMS/View 菜单栏 中，选择设置（Setting ）下拉菜单中的工作网格（Working Grid ）命令。
系统弹出设置工 作网格对话框，将网格的尺寸（Size ）中的X 和Y 分别设置成750mn 和500mm 间距（Spaci ng ） 中的X 和丫都设置成50mm 然后点击“ OK 确定。
如图2-1所表示。
2.2 用鼠标左键点击选择（Select ）图标共，控现在工IS? Sh 诃rmidig mill 金 K«E I ut^ril-az-广 T O I-KT制面板出具箱中。
2.3 用鼠标左键点击动态放大（Dynamic Zoom 图标 1 Working Grid SeLliiiyp Tfilt2血耙習CTW RIS ) iCSOOnn)nfai 曲t.Q ，在Set Jl IdilLali-QlLa-ai4：uai dpiOK H ^jjly图3-1设置圆柱体选项3.2在ADAMS/ViewT 作窗口中先用鼠标 任意左键选择点（0, 0, 0）mm 然后选择点（0, 50，0）。
ADAMS分析实例-经典超值
ADAMS 分析实例-定轴轮系和行星轮系传动模拟有一对外啮合渐开线直齿圆柱体齿轮传动.已知 20,4,25,5021====αmm m z z ，两个齿轮的厚度都是50mm 。
⒈ 启动ADAMS双击桌面上ADAMS/View 的快捷图标,打开ADAMS/View 。
在欢迎对话框中选择“Create a new model ”，在模型名称（Model name ）栏中输入：dingzhouluenxi ；在重力名称（Gravity ）栏中选择“Earth Normal (-Global Y)”；在单位名称（Units ）栏中选择“MMKS –mm,kg,N,s,deg ”。
如图1-1所示。
图1-1 欢迎对话框⒉ 设置工作环境2.1 对于这个模型，网格间距需要设置成更高的精度以满足要求。
在ADAMS/View 菜单栏中，选择设置（Setting ）下拉菜单中的工作网格（Working Grid ）命令。
系统弹出设置工作网格对话框，将网格的尺寸(Size )中的X 和Y 分别设置成750mm 和500mm ，间距（Spacing ）中的X 和Y 都设置成50mm 。
然后点击“OK ”确定。
如图2-1所表示。
2.2 用鼠标左键点击选择（Select ）图标，控制面板出现在工具箱中。
2.3 用鼠标左键点击动态放大（Dynamic Zoom ）图标，在 模型窗口中，点击鼠标左键并按住不放，移动鼠标进行放大或缩小。
⒊创建齿轮3.1 在ADAMS/View 零件库中选择圆柱体(Cylinder )图标，参数选择为“NewPart ”，长度（Length ）选择50mm （齿轮的厚度），半径（Radius ）选择100mm （10025042z m 1=⨯=⨯） 。
如图3-1所示。
图 2-1 设置工作网格对话框图3-1设置圆柱体选项3.2 在ADAMS/View 工作窗口中先用鼠标任意左键选择点（0，0，0）mm ，然后选择点（0，50，0）。
ADAMS基础培训教程ADAMS实例教程新手必备
ADAMS基础培训教程ADAMS实例教程新手必备
该软件是美国机械动力公司(Mechanical Dynamics Inc.)(现已并入美国MSC 公司)开
发的虚拟样机分析软件。
ADAMS已经被全世zhidao界各行各业的数百家主要制造商采用。
机械系统动力学仿真分析软件 ADAMS 可以直接创建完全参数化的机械系统几何模型，也可以使用从其他 CAD 软件（如： Pro/ENGINEER）传过来的造型逼真的几
何模型；然后
在几何模型上施加约束、力/力矩和运动激励；最后对机械系统进行交互式的动力
学仿真分析，在系统水平上真实地预测机械结构的工作性能，实现系统水平的最
优设计。
ADAMS软件由基本模块,扩展模块,接口模块,专业领域模块及工具箱5类模块组成,
如表3-1所示.用户不仅可以采用通用模块对一般的机械系统进行仿真,而且可以采
用专用模块针对特定工业应用领域的问题进行快速有效的建模与仿真分析.
本套教程不是教科书，不会玩弄概念，而是力求口语化和通俗化，让读者尽快入门，能让您高效率的学习进阶。
绝对不是网上那些烂大街的教程，浪费大家的宝贵时间。
教程不需要多，一套精品就够了。
教程部分截图：
学习是一个过程，只要学习就会有挑战。
天道酬勤，你越努力，就会越优秀。
教程之所以收费，是为了过滤一些拿了免费的，又不珍惜的人。
一点点的付出，买不了吃亏，买不了上当，一顿饭钱，一瓶水钱，就可以成就你。
诚信至上，感兴趣的朋友直接点击下方官方购买主页获取资源。
》》》《《《。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量一重为1kg的石块下落的位移、速度、加速度曲线，时间为1s
点击new model，出现下面的对话框。
当然，你可以自己修改name为stone。选择units（单位），此时为默认。出现主界面。
点击键盘的F4就会出现坐标捕捉口，方便坐标捕捉。（其实这步可有可无，一般情况下，最
好有这步。）
选择球，半径为50mm
圆心为坐标原点。
接下来
质量为1kg，只有这一个参数。
下面是建立测量。
测量位移如下图：y轴的
此时点击apply。出现下面的曲线框，由于还没有仿真，故没有曲线，下同
速度曲线，当然还是y轴的
仍然点击apply
加速度曲线，如下
总的曲线如下图：
点击simulation，出现下面的框，设定时间为1s，按顺序依次点击：
此时就可以看到曲线在动态变化
任选一个曲线框，右击，进入full plot
注意上面一定要点选surf，才能出现所想要的曲线
通过上述仿真，可以看出位移为-4903.3mm，速度为-9806.6mm/s,加速度为-9806.6mm/s2
