接地电容电流的计算

10kV电容电流计算
(1)电缆线路电容电流计算
根据昌吉市供电有限公司提供的资料,中山110kV变10kV出线接入负荷中,现有10kV电缆长度为23.5km,该站10kV出线开关柜至10kV线路终端杆的长度约0.2km,同时考虑预留的2回出线中需部分采用电缆长度约6.0km,因此本期工程中电缆长度约为29.7km。

根据经验公式,计算电缆线路电容电流:
Ic=0.1×U P×L≈0.1×10×29.7=29.7A
式中: U P━电网线电压(kV)
L ━电缆长度(km)
(2)架空线路电容电流计算
根据昌吉市供电有限公司提供的资料,中山110kV变10kV出线接入负荷中,现有10kV架空线路长度为98.7km,同时考虑预留的2回出线中需部分采用架空线路长度约25km,因此本期工程中架空线路长度约为123.7km。

根据经验公式,计算架空线路电容电流:
Ic= 2.7×U P×L×10-3≈ 2.7×10×123.7×10-3=3.34A
式中: U P━电网线电压(kV)
L ━架空线长度(km)
2.7━系数,适用于无架空地线的线路
(3)接地变压器选择
考虑变电所增加电容电流为16%,故Ic =1.16×(3.34+29.7)≈38.3(A)
根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定,3-66kV系统的单相接地故障电容电流超过10A时,应采用消弧线圈接地方式,本站变压器低压侧为△接线,系统低压侧无中性点引出,因此在变电所设计中要考虑10kV接地变的设置。

✧消弧线圈容量的确定
Q = K×Ic×U P/√3=1.35×38.3×10/√3≈305.4kVA
式中: K —系数,过补偿取1.35
Q—消弧线圈容量,kVA
根据消弧线圈容量系列性及最大电容电流Ic,确定相应的Q= 315kVA,补偿电流调节范围为22—52A(9档)。

✧接地变容量的确定
所用变压器容量按125kVA考虑,因此接地变的容量为450kVA。

合集下载

发电机中性点用接地电阻设计计算书

发电机中性点用接地电阻设计计算书

发电机中性点用接地电阻设计计算书发电机中性点用接地电阻设计计算书一、发电机中性点接地方式的选择,设计依据发电机定子绕组发生单相接地故障时,接地点流过的电流是发电机本身及其引出回路所连接元件(主母线、厂用分支线、主变压器等)的对地电容电流。

当超过允许值时,将烧坏定子铁芯,进而损坏定子绕组绝缘,引起相间短路,故需要在发电机中性点采取经高电阻接地的措施。

以保护发电机免遭损坏。

表1示发电机接地电流允许值。

发电机额定电压(KV) 6.3 10.5 13.8~15.75 18~20 发电机额定容量(MW)≤50 50_100 125-200 300 表1发电机接地电流允许值二、发电机中性点经高电阻接地设计原则1、接地点阻性电流应大于(1~1.5)倍单相接地总的容性电流,以限制系统过电压不超过2.6倍额定相电压,其中容性电流应以发电机运行回路中出现的最大单相接地电容电流为依据。

2、发生单相接地时。

总的故障电流不宜小于3A,以满足继电保护动作的灵敏度。

3、发生单相接地时,总的故障电流不宜大于(10~15)A,以满足在定子绕组对铁芯发生单相接地时不损坏铁芯。

4、为定子接地保护提供电源,便于检测。

三、发电机电阻器的阻值计算1. 发电机定子绕组单相接地电容电流的计算根据发电机定子绕组的电容:C1=0.1uf发电机额定电压U0=10.5KV,则发电机电容电流为:Ic1=1.732_ωC1U0=1.732_2πfC1U0=1.732_314_0.1_10-6_10500=0.571A 2. 发电机出口电缆头及电缆头至主变低压绕组的单相接地电容电流计算按常规配电网络的经验估计:发电机出口电缆头及电缆头到主变低压绕组的故障电流允许值(A) 4 3 2 1 单相接地电容约为:C2=0.2uf发电机额定电压U0=10.5KV,则发电机电容电流为:Ic2=1.732_ωC2U0=1.732_2πfC2U0=1.732_314_0.2_10-6_10500=1.142A 3. 电缆单相接地电容电流的计算:电缆线总长为10m,其电容电流为: Ic3=0.1U0L=0.1_10.5_0.01=0.01A4. 发生单相接地时流向故障点的总的电容电流为:ΣIC= Ic1+ I c2+Ic3=0.571+1.142+0.01=1.723A从上计算结果可以看出,发电机发生单相短路时,接地电流小于表1规定值.考虑到保护,电流值选取为3A 5. 中性点接地电阻的选取计算: R=U相/I=10500/(1.732_3)=____.8ohm 四、发生单相接地时,总故障电流: I总2=I2+IC2I总=3.46A。

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算我国电力系统中, 10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法,没有可供接地的中性点。

当中性点不接地系统发生单相接地故障时,线电压三角形保持对称,对用户继续工作影响不大,并且电容电流比较小(小于10A《一次设计手册》P81页)时,一些瞬时性接地故障能够自行消失,这对提高供电可靠性,减少停电事故是非常有效的。

由于该运行方式简单、投资少,所以在我国电网初期阶段一直采用这种运行方式,并起到了很好的作用。

但是随着电力事业日益的壮大和发展,这中简单的方式已不在满足现在的需求,现在城市电网中电缆电路的增多,电容电流越来越大(超过10A),此时接地电弧不能可靠熄灭,就会产生以下后果:1)单相接地电弧发生间歇性的熄灭与重燃,会产生弧光接地过电压,其幅值可达4U(U 为正常相电压峰值)或者更高,持续时间长,会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿;造成重大损失。

2)持续电弧造成空气的离解,拨坏了周围空气的绝缘,容易发生相间短路;3)产生铁磁谐振过电压,容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸;这些后果将严重威胁电网设备的绝缘,危及电网的安全运行。

为了防止上述事故的发生,为系统提供足够的零序电流和零序电压,使接地保护可靠动作,需人为建立一个中性点,以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器(简称接地变)就这样的情况下产生了。

接地变压器就是人为制造了一个中性点接地电阻,它的接地电阻一般很小。

另外接地变压器有电磁特性,对正序负序电流呈高阻抗,绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反,同心柱上两绕组流过相等的零序电流呈现低阻抗,零序电流在绕组上的压降很小。

也既当系统发生接地故障时,在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗,而对零序电流来说,由于在同一相的两绕组反极性串联,其感应电动势大小相等,方向相反,正好相互抵消,因此呈低阻抗。

发电机定子单相接地故障电流的计算和测试

发电机定子单相接地故障电流的计算和测试

22第44卷 第4期2021年4月Vol.44 No.4Apr.2021水 电 站 机 电 技 术Mechanical & Electrical Technique of Hydropower Station1 引言发电机定子接地故障是最常见的发电机故障,大型发电机组在发生接地故障时会产生较大的对地电容电流,为将接地故障电流限制在允许范围内,中性点常采用消弧线圈接地方式运行,而测试发电机定子单相接地故障电流是为了检验发电机在发生单相接地时消弧线圈是否能够有效地补偿故障电流,保证接地电弧瞬间熄灭,以消除弧光间歇接地过电压,防止事故进一步扩大为匝间或相间短路。

需要知道发电机单相接地故障电流的大小,究其原因,主要有3点。

(1)发电机的定子一点接地保护动作出口方式的整定和这个电流大小有关。

根据DLT 684-2012《大型发电机变压器继电保护整定计算导则》的规定,当发电机定子单相接地故障电流大小超过规定值,发电机定子一点接地保护动作后就必须出口跳闸停机,而小于这个值,则允许保护仅动作于告警,由运行值班人员确认后,采取转移负荷解列停机的方式进行处置。

(2)知道中性点不接地时发电机单相接地故障电容电流的大小后,与消弧线圈标注的补偿电流比较,可以定性地判断消弧线圈是否工作在欠补偿状态。

(3)消弧线圈投入后发电机单相接地故障电流必须小于制造厂的规定,制造厂无明确规定时,这个电流应小于15 A,否则在运行中发生定子绕组内部单相接地故障,有可能对定子铁心造成不可修复的损伤。

本文以万安水力发电厂1号发电机为例,通过简单估算和现场实测这两种方法对发电机定子单相接地故障电流进行讨论,所得结论不一定适合其它发电厂,仅供同行参考。

2 发电机定子单相接地故障电流的计算发电机定子单相接地故障点可能在定子绕组从机端到中性点的任意位置,但因为机端对地电压最高,所以在机端发生单相接地故障时故障电流最大,因此,我们只计算机端单相接地时的故障电流。

电网电容电流计算与测量

电网电容电流计算与测量
电网电容电流计 算与测量
目录
• 引言 • 电网电容电流基本概念 • 电网电容电流计算方法 • 电网电容电流测量技术 • 电网电容电流计算与测量实例分
析 • 电网电容电流计算与测量挑战与
展望
01
引言
背景和意义
电网电容电流的重要性
在电力系统中,电容电流对电网的稳 定性和安全性具有重要影响。准确计 算和测量电容电流对于预防电网故障 、提高供电质量具有重要意义。
3
注入信号法
通过向系统注入一个特定频率的信号,然后测量 信号的幅值和相位来计算电容电流。
现代测量技术
基于GPS的同步测量法
利用GPS提供的高精度时间同步信号,实现 多点同步测量,从而准确计算电网的电容电 流。
基于傅里叶变换的测量法
通过对电网电压和电流进行傅里叶变换,得到各次 谐波的幅值和相位,进而计算电容电流。
发展趋势预测
智能化技术
随着人工智能、大数据等技术的 不断发展,未来电网电容电流的 计算和测量将更加智能化,能够 实现自动建模、自适应参数调整
等功能。
高精度测量技术
针对现有测量技术精度不足的问 题,未来将出现更高精度的电容 电流测量技术和方法,如基于光
学、量子等原理的测量技术。
多源数据融合
利用多源数据进行电容电流的计 算和测量,可以提高计算精度和 可靠性,如结合电网运行数据、 气象数据、地理信息等多源数据
应对新能源接入的挑战
随着新能源的大规模接入,电网的复 杂性和不确定性增加,对电容电流的 计算和测量提出了更高的要求。
国内外研究现状
计算方法
目前,国内外学者已经提出了多种电网电容电流的计算方法,包括基于等效电路模型的方 法、基于有限元分析的方法等。这些方法在准确性和计算效率方面各有优缺点。

电缆电容电流计算方法

电缆电容电流计算方法

一条*地电缆,敷设长度,求怎么样计算电容电流?为保证压降,怎么样选择电抗器对电压抬升进行抑制??希望高手能够解答,感激不尽!!!对于电力电缆容流可以用下式估算:[(+)()]×――线路地额定电压,――电缆线路长度,――电缆截面积,楼主地电缆:[(*)(*)]**资料个人收集整理,勿做商业用途也可根据经验值估算,电缆一般每公里左右,电缆一般每公里左右感谢地兄弟给出地计算方法,我找了好多资料也没有找到,另外能不能告知怎么选择电抗器对电压抬升进行抑制呢?给你个估算公式I=0.1UL=0.1*10*27.8=27.8A27.8*1.16=32.2A和地兄弟地公式计算地差不多,谢谢了,哥们现在还发愁电抗器地选择啊,有没有高手给指点迷津啊!!!引用:原帖由空格于发表给你个估算公式I=0.1UL=0.1*10*27.8=27.8A27.8*1.16=32.2A请问第二个式子中是表示什么,是不是电力电缆都用?这个式子对于低压地地电源线路适用不?资料个人收集整理,勿做商业用途引用:原帖由于发表对于电力电缆容流可以用下式估算:[(+)()]×――线路地额定电压,――电缆线路长度,...这个式子对于低压地地电源线路适用不?真是踏破铁鞋无匿处,谢谢!地兄弟,是不是个系数啊?我也存在与地兄弟同样地困惑!!引用:原帖由于发表这个式子对于低压地地电源线路适用不?单从计算角度,应该对低压也试用但从实际考虑,低压系统中点直接接地,单相接地故障主要为单相短路电流,电缆地容性电流非常小可以忽略,所以低压系统中应该没有计算容性电流地必要资料个人收集整理,勿做商业用途引用:原帖由于发表地兄弟,是不是个系数啊?我也存在与地兄弟同样地困惑!!是考虑变电站设备容流地附加时,计算总体容性电流采用地系数,如果只是计算某一条电缆单独地容流,而不是做为整个变电站容流计算,则不用考虑此系数资料个人收集整理,勿做商业用途不知道在首端、末端分别设置电抗器抑制电压抬升好,还是在线路中分别设置电抗器进行补偿效果更佳??按地系数,没错....好像学到点东西学到点东西.........计算电容电流地意义是什么呢?学习了变电站用地多一点,尤其现在城市电缆网络,电容电流大.必须经消弧线圈接地.过电压及绝缘配合有规定,具体选多大地消弧线圈,多少档调节,在论文里面有文章专门论述,仔细找找吧. 资料个人收集整理,勿做商业用途27km,建议采用更高一级地电压供电.如.造价可能还会降低.谢谢了,现在铁路供电一般都采用地供电电压,地不常见,这次没有考虑地供电方案,现在我打算采用两台电抗器进行补偿,不知有没有公式计算下其容量?资料个人收集整理,勿做商业用途单相接地电容电流地补偿(采用消弧线圈),与对电缆(发出)地无功地限制(或抑制)不是一回事!对电缆线路地充电功率地补偿,现在一般是采用并联电抗器.但是,规范上还没有此类地规定.一般是,按变压器容量地选择电抗器.(供参考)哦,学习了,谢谢大校地帮助,我去选择试试,学习了些东西,不错!谢谢.很是使用,我找了好多资料都没找到.我刚刚参考过铁二院一高工做地合宁铁路贯通线电缆补偿地方法,我想用两台地电抗器两端补偿.不知道合适不? 资料个人收集整理,勿做商业用途学习了,谢谢学习了些东西,不错!谢谢.很是使用,我找了好多资料都没找到.功率因数最高能高过?为什么还要补偿?。

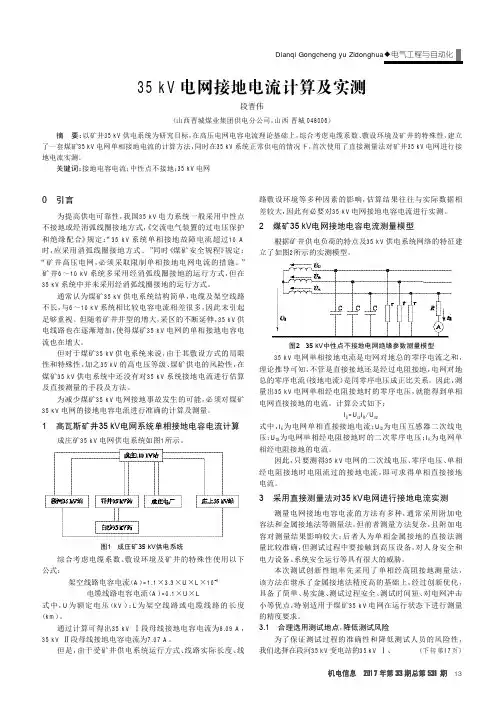

35kV电网接地电流计算及实测

35kV电网接地电流计算及实测

(下转第17页)35k V 电网接地电流计算及实测段晋伟(山西晋城煤业集团供电分公司,山西晋城048006)摘要:以矿井35k V 供电系统为研究目标,在高压电网电容电流理论基础上,综合考虑电缆系数、敷设环境及矿井的特殊性,建立了一套煤矿35k V 电网单相接地电流的计算方法,同时在35k V 系统正常供电的情况下,首次使用了直接测量法对矿井35k V 电网进行接地电流实测。

关键词:接地电容电流;中性点不接地;35k V 电网0引言为提高供电可靠性,我国35k V 电力系统一般采用中性点不接地或经消弧线圈接地方式,《交流电气装置的过电压保护和绝缘配合》规定:“35k V 系统单相接地故障电流超过10A 时,应采用消弧线圈接地方式。

”同时《煤矿安全规程》规定:“矿井高压电网,必须采取限制单相接地电网电流的措施。

”矿井6~10k V 系统多采用经消弧线圈接地的运行方式,但在35k V 系统中并未采用经消弧线圈接地的运行方式。

通常认为煤矿35k V 供电系统结构简单,电缆及架空线路不长,与6~10k V 系统相比较电容电流相差很多,因此未引起足够重视。

但随着矿井井型的增大,采区的不断延伸,35k V 供电线路也在逐渐增加,使得煤矿35k V 电网的单相接地电容电流也在增大。

但对于煤矿35k V 供电系统来说,由于其敷设方式的局限性和特殊性,加之35k V 的高电压等级、煤矿供电的风险性,在煤矿35k V 供电系统中还没有对35k V 系统接地电流进行估算及直接测量的手段及方法。

为减少煤矿35k V 电网接地事故发生的可能,必须对煤矿35k V 电网的接地电容电流进行准确的计算及测量。

1高瓦斯矿井35kV 电网系统单相接地电容电流计算成庄矿35k V 电网供电系统如图1所示。

综合考虑电缆系数、敷设环境及矿井的特殊性使用以下公式:架空线路电容电流(A )=1.1×3.3×U ×L ×10-3电缆线路电容电流(A )=0.1×U ×L式中,U 为额定电压(k V );L 为架空线路或电缆线路的长度(k m )。

接地电容电流标准

接地电容电流标准
接地电容电流标准是在电力系统中对接地电容电流进行限制和规范的标准。

以下是接地电容电流标准的详细介绍:
定义与背景:
接地电容电流是指电力设备(如变压器、电缆等)的金属外壳与大地之间形成的电容电流。

该标准旨在确保电力设备在正常运行时,其接地电容电流不会对设备和人员造成危害。

适用范围:
该标准适用于电力系统中的各类电力设备,包括变压器、电缆、开关柜等。

对于不同电压等级的电力设备,该标准规定了相应的接地电容电流限值。

限值规定:
根据标准规定,接地电容电流应满足一定的限值要求。

对于不同的设备类型和电压等级,限值标准会有所不同。

例如,对于110kV变压器,接地电容电流应不超过10A;对于220kV变压器,应不超过8A。

测试方法:
在电力设备的运行过程中,应定期对其接地电容电流进行测试。

测试方法包括使用钳形电流表等工具进行现场测量,以及通过电力设备制造商提供的相关数据进行计算。

意义与作用:
接地电容电流标准有助于确保电力系统的安全稳定运行,防止因接地电容电流过大而引起的设备损坏和人员伤害事故。

通过限制接地电容电流,该标准有助于提高电力系统的可靠性和安全性。

更新与发展:
随着电力技术的不断发展和进步,接地电容电流标准也在不断更新和改进。

新标准可能会更加严格,以适应更高的电力系统性能要求和安全防护措施。

电缆电容电流简单计算方法

1.变电站的电容电流计算方法
具体见《电力工程电气设计手册-电气一次部分》P261页。

1.电缆线路的电容电流计算。

2.架空线路的电容电流计算。

Ic=0.1UeL * K Ic=0.001(2.7~3.3)UeL * K
Ue:系统额定电压 2.7—系数:适用于无架空地线
L:电缆(架空线)长度的线路。

3.3—系数:有架空地线。

K:变电所增加的接地电容电流值(系数)
6kV:1.18
10kV:1.16
15kV:1.15
35kV:1.13
63kV:1.12
110kV:1.10
2.厂用电不同截面的电缆电容电流计算P81。

一条YJLV22-10KV-3*95mm2的电缆,敷设长度27.8Km,求怎样计算电容电流?为保证压降,怎样选择电抗器对电压抬升进行抑制?
对于10kV 电力电缆容流可以用下式估算:
Ic =[(95+1.44S)/(2200+0.23S)]Un×L
Un――线路的额定电压,kV
L ――电缆线路长度,km
S ――电缆截面积,mm2
电缆:
Ic=[(95+1.44×95)/(2200+0.23×95)]×10.5×27.8=30.45A
也可根据经验值估算,10KV电缆一般每公里1A左右,35KV电缆一般每公里3A左右
如有侵权请联系告知删除,感谢你们的配合!
如有侵权请联系告知删除,感谢你们的配合!。

配电网电容电流计算

配电网电容电流计算一、概述随着城市电网的扩大,电缆出线的增多,系统电容电流大大增大。

当系统发生单相接地故障,其接地电弧不能自熄,极易产生间隙性弧光接地过电压,持续时间一长,在线路绝缘弱点还会发展成两相短路事故。

因此,当网络足够大时,就需要采用消弧线圈补偿电容电流,这是保证电力系统安全运行的重要技术措施之一。

为避免不适当的补偿给电力系统安全运行带来威胁,首先必须正确测定系统的电容电流值,并据此合理调整消弧线圈电流值,才能做到正确调谐,既可以很好地躲过单相接地的弧光过电流,又不影响继电保护的选择性和可靠性。

目前,电容电流的测定方法很多,通常采用附加电容法和金属接地法进行测量和计算,但前者测量方法复杂,附加电容对测量结果影响较大,后者试验中具有一定危险性。

目前,根据各种消弧线圈不同的调谐原理,有多种间接测量电网电容电流的方法。

其根本思想都是利用电网正常运行时的中性点位移电压、中性点电流以及消弧线圈电感值等参数,计算得到电网的对地总容抗,然后由单相故障时的零序回路,计算当前运行方式下的电容电流。

在实际运行中,对于出线数较多、线路较长或包含大量电缆线路的配电系统,当其发生单相接地故障时,对地电容电流会相当大,接地电弧如果不能自熄灭,极易产生间隙性弧光接地过电压或激发铁磁谐振,持续时间长,影响面大,线路绝缘薄弱点往往还会发展成两相短路事故。

因此,DL/T620-1997《交流电气装置的过电压保护和绝缘配合》规定:3~10kV钢筋混凝土或金属杆塔的架空线路构成的系统和所有35kV、66kV系统,当单相接地故障电流大于10A时应装设消弧线圈;3~10kV电缆线路构成的系统,当单相接地故障电流大于30A,又需在接地故障条件下运行时,应采用消弧线圈接地方式。

消弧线圈一般为过补偿运行(即流过消弧线圈的电感电流大于电容电流),也就是说装设的消弧线圈的电感必须根据对地电容电流的大小来确定,以防止中性点不接地系统发生单相接地而引起弧光过电压。

35kV系统线路电容电流计算浅析 苗兴华

其中S为电缆截面积(mm2)Up为额定线电压(kV)适用于聚氯乙烯绞联电缆
有架空地线Ic1=1.1×3.3×35×2.038×10-3=0.25A
无架空地线Ic2=1.1×2.7×35×4.1×10-3=0.43A
电缆电路Ic3=1.2×35×(95+1.2S)/(2200+0.23S)×2.1=1.2×35×(95+360)/(2200+69)= 8.42A
1.4、无架空地线T接35kVTZ线的35kVTZT线:LGJX-150/25导线长0.67km。
2电容电流不同计算方法分析
2.1方法一:线路电容算法
架空线路每相导线单位长度的电容公式:c1=0.241/lg(Dm/r)×10-6
所以长为L的线路其电容C=L×c1
根据查表可知:单位长度的电容c2=190pF/km
C=c2×L
因Dm=取对数,具体线距对结果影响很小,通常c1=0.009×10-6F/km
对于35kVGZ线
C=c1×L=0.009×10-6×(4.1+2.038)=0.055×10-6F
架空线路Ic1= ×10-3=1.05A
电缆线路Ic2=1.732×35×314×(190×2.1×10-6)=7.59A
35GZT线电容电流计算
IcT= Ic2=1.1×2.7×35×13×10-3=1.35A
因变电所设备引起的电容电流增加13%
总电容电流IcA=(Ic1+Ic2+Ic3+ IcT)(1+13%)=(0.25+0.43+8.42+1.35)×1.13=11.81A
对于35kVTZ线
无架空地线Ic4=1.1×2.7×35×5.525×10-3=0.57A
