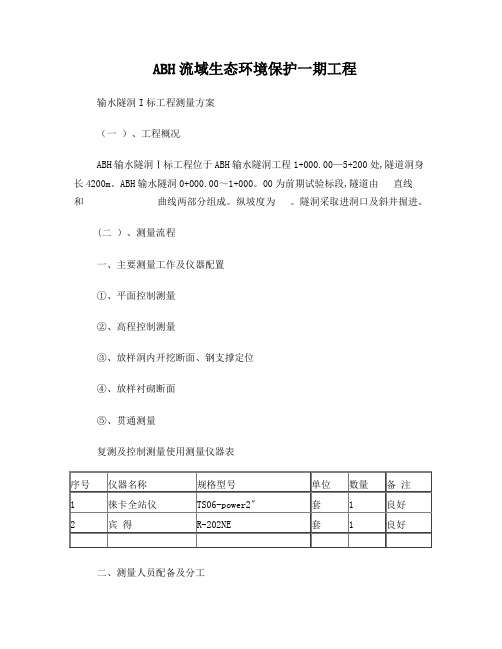

ABH流域生态环境保护一期工程输水隧洞I标工程测量方案（一）、工程概况ABH输水隧洞Ⅰ标工程位于ABH输水隧洞工程1+000.00—5+200处,隧道洞身长4200m。
ABH输水隧洞0+000.00～1+000。
00为前期试验标段,隧道由直线和曲线两部分组成。
纵坡度为。
隧洞采取进洞口及斜井掘进。
(二）、测量流程一、主要测量工作及仪器配置①、平面控制测量②、高程控制测量③、放样洞内开挖断面、钢支撑定位④、放样衬砌断面⑤、贯通测量复测及控制测量使用测量仪器表二、测量人员配备及分工项目经理部设测量站。
测量站站长1名、测量员3名。
(三)、主要测量工作及内容：一、平面控制测设隧道平面控制测量的任务主要是保证隧道的精度和正确的贯通，并定出施工中线。
①、洞口投点测设施工时通过洞外精测点，引进洞内采用双导线布置形成闭合导线,采用全站仪，精确控制隧道中线。
洞口导线点位埋设使用Φ22钢筋（钢筋顶上刻十字线）埋于洞口附近坚固稳定的地面上,并用混凝土固定桩位，点与点之间通视良好。
点位布置完毕后，利用设计院交接的导线网点GPS点（已知）作基准点，使用全站仪引测附合导线上各点的坐标值(并经平差），使用精密水准仪从高等级的2个BM点测定导线上各点的高程(并经平差）。
水平角的观测正倒镜六个测回中误差≤±2。
5″,每条附合导线长度必须往返观测各三次读数，在允许值内取均值，导线全长闭合差≤±1/30000。
②、洞内导线测量隧道洞内导线控制测量在洞外控制测量的基础上，结合洞内施工特点布设导线，以洞口投点为起始点，沿中线布设，形成导线环。
导线边长根据测量设计的要求并考虑实际通视条件,选择长边布设.导线点布设在施工干扰小、稳固可靠的地方。
由洞外向洞内的测角、测距工作，在夜晚或阴天进行，洞内的测角测距，在测回间采用仪器和觇标多次置中的方法,并采用双照准法（两次照准、两次读数)观测.照准的目标应有足够的明亮度.并保证仪器和反射镜面无水雾。
施工测量方案(修改)
某机电埋件及机电设备测量方案一、总体工程情况某水电站总装机容量2600MW，是我国在建比较大的地下电站工程，左岸地下电站共设置3台25MW水轮发电机组,其中7#、8＃、9＃机由上海某公司设计制造，1#~6＃机由某HEC设计制造。
工程于2006年12月25日开工,计划工期3年。
本标段主要测量工作包括水轮机埋件(基础环、底环、蜗壳、机坑里衬）放点、主机安装机坑测定、其它设备（变压器、GIS、GIL和出线设备）放点工作等。
所有测绘任务,严格依据施工招标文件规定的主要工程项目和标准制定.二、测量方案编制依据1、《国家三角测量规范》(GB/T17942-2000）2、《国家一、二等水准测量规范》(GB12897-91)3、《水电水利工程施工测量规范》（DL/T5173-2003）4、《水力水电工程测量规范》（SL197-97）5、《中短程光电测距规程》（GB16818-1997）6、《测绘技术总结编写规定》(CH1001—91）7、《测绘产品检查验收规范》（ZBA75002—89)8、《水电站左岸地下电站、泄洪洞土建及金属结构安装工程招标文件》中技术条款10、电站工程金属结构安装测量管理办法(2009年6月)三、人员、仪器设备资源配置此项目计划配置员工4名和部分协作小工,仪器设备为全站仪1台套,精密数字水准仪1台套，其它设备若干。
所有人员均持有国家统一认证发放的《测绘资格证书》,所有仪器设备的使用均保证定期鉴定,并在有效鉴定期内.所有人员和仪器设备在项目部的统一安排下动态调配，最大限度的满足施工需求.2005年09月,由业主测量中心布设的左岸地下电站主厂房最新测量控制网成果向我部发布，控制网如表-3所示,主厂房控制网由1#交通洞内的二等首级导线网加密而成,分别由上2交通洞及中1交通洞至主厂房内，在主厂房内则组成图形结果较强的边角组合网，高程控制则在平面网点上布设三等光电测距三角高程的基础上又分别在安装间、5＃压力管道及主厂房▽353。
1105工作面地表岩移观测设计方案
3-3-2盘州市煤炭开发总公司盘县老沙田煤矿1105采煤工作面地表岩移观测设计方案编制单位：地测科编制日期：2021年04月05日老沙田煤矿会审意见表老沙田煤矿1105采煤工作面地表岩移观测设计方案对煤矿地下开采导致的地面沉陷进行观测站设计并进行地表移动观测与分析，对于保障煤矿安全生产、预测地表沉陷范围、降低开采成本具有重要意义。
进行了地表移动站设计，采用实地观测法对采煤工作面进行地表移动观测，以获取本矿区特有条件下，因地下煤层开采后，引起的地表移动、变形及破坏规律，并计算获得各种移动角、边界角、最大下沉角、充分采动角等数据，提出适用于本矿的地表移动参数及预计方法，为矿区规划、环境评价、矿井设计、以及安全合理的留设保安煤柱提供理论依据。
一、采煤工作面地表岩移观测老沙田煤矿地面工业广场，有2020年8月2日由中介公司卫星定位坐标共4个GPS点，点位保存完好，成果可靠，可作为本项目连接测量工作的起算数据。
1105采煤工作面对应地表部分基本为坡地、山林，观测站埋设比较困难，地形陡峭，工作难度大，观测线尽可能布置成直线，根据实际地形条件，观测站、控制点距离可适当调整。
因此布设方案拟定为：沿走向每50m布设一个控制点，布设三条走向观测线（A、B、C），布置14个控制点，每条长度约200m，尽可能布置成直线，贯穿整个1105采煤工作面对应地表位置，受地形及工作面斜长影响，不布置倾向观测线。
（具体见1105采煤工作面地表移动观测布设图）二、观测内容、方法及精度要求（一）观测的主要内容地表移动观测的基本内容是在地下开采过程中，定期地、重复地测定观测线上各测点在不同时期内空间位置变化。
（二）观测的方法及精度要求地表移动观测工作可分为：观测站的连接测量、全面观测、控制点联测、地表破坏的测定和编录。
1、连接测量为了确定观测站与开采工作面之间的相互位置关系，应在观测站的所有控制点与矿区控制网之间进行测量，以确定控制点的平面位置和高程。

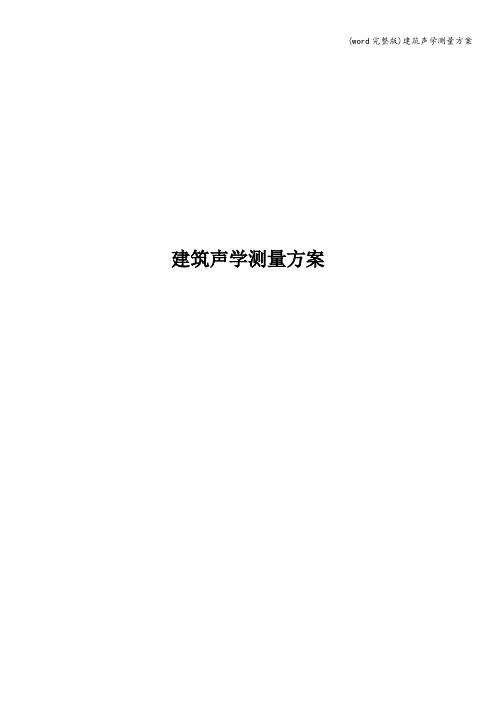

(word完整版)建筑声学测量方案
建筑声学测量方案适用范围1、建筑构件隔声测量（1)概述：隔声测量主要测量发声室和受声室两侧不同中心频率下的声压级差。
根据传播途径的不同分为：A、建筑构件的空气声隔声测量；B、楼板撞击声隔声测量.(2)相关标准：GB/T50121—2005 建筑隔声评价标准GB/T19889 声学建筑和建筑构件隔声测量(第1～10部分）第1部分:侧向传声受抑制的实验室测试设施要求;第2部分:数据精密度的确定、验证和应用;第3部分：建筑构件空气声隔声的实验室测量；第4部分：房间之间空气声隔声的现场测量;第5部分：外墙构件和外墙空气声隔声的现场测量；第6部分：楼板撞击声隔声的实验室测量；第7部分：楼板撞击声隔声的现场测量;第8部分:重质标准楼板覆面层撞击声改善量的实验室测量;第9部分：吊顶上空相通的两室之间空气声隔声的实验室测量第10部分：小建筑构件空气声隔声的实验室测量2、室内混响时间测量（1）概述：声音达到稳态后停止发声，平均声能密度自原始值衰减60 dB所需要的时间，称之为混响时间，记做T60，单位为秒（s).中断声源法是声源发声达到稳态后，突然切断声源停止发声，直接记录室内声压级衰减曲线的方法。
（2）相关标准：GBJ 76-84 厅堂混响时间测量规范ISO 3382-2：2008 声学房间声学参数的测量一般房间混响时间测量新的《室内混响时间测量规范》国家标准正在制定中3、混响室吸声测量（1）概述：在混响室内测量用于处理墙壁或顶部等界面的声学材料的吸声系数，或诸如家具、人、空间吸声体等的吸声量的方法。
按混响室放入吸声材料前和放入吸声材料后混响时间的差异，计算吸声材料的吸声系数。
这里吸声系数是指试件吸声量与试件面积的比值.用于测量声音无规入射时的吸声系数,即声音由四面八方入射材料时能量损失的比例。
（2）相关标准：GB/T 20247-2006 声学混响室吸声测量本方案可完成混响时间测量、建筑隔声测量、混响室吸声系数测量,还可用于工业噪声和环境噪声测量。
工程测量任务方案设计流程
工程测量任务方案设计流程一、需求分析在进行工程测量任务方案设计之前，首先需要对工程进行全面的需求分析。
这包括对工程的性质、规模、特点、要求等进行充分了解，明确测量的目的和范围。
例如，如果是道路工程测量，需确定测量的路线、道路宽度、坡度等要素；如果是建筑物测量，需确定建筑物的平面图、立面图、剖面图等要素。
只有充分了解工程的需求，才能够合理设计测量任务方案。
二、测量技术选择根据工程的特点和测量的需求，需要选择合适的测量技术。
测量技术的选择将直接影响到测量的准确性和效率。
一般情况下，工程测量可以采用全站仪测量、GPS测量、激光测量、地面测量等多种技术手段。
在进行技术选择时，需要综合考虑测量准确性、测量范围、测量精度、测量成本等因素，选择最适合工程需求的测量技术。
三、测量任务任务制定在确定了测量技术后，需要制定详细的测量任务方案。
测量任务方案要包括测量的内容、范围、精度要求、工期、测量方法等内容。
为了确保测量的顺利进行，需要对测量任务进行合理的划分，确定每个测量任务的具体要求和完成时间。
同时，还需要对测量人员进行培训和考核，确保他们能够熟练掌握测量技术并按照任务要求进行测量工作。
四、测量现场布置在进行实际测量前，需要对测量现场进行合理布置。
这包括确定测量基准点、设置测量控制点、排除障碍物、保证测量环境的安全和整洁等。
在布置现场时，需要根据测量任务的具体要求和技术特点，进行合理的现场布置，确保测量工作顺利进行。
五、测量数据处理测量完成后，需要对测量数据进行处理。
这包括数据的整理、分析、加工等工作，确保测量数据的准确性和完整性。
同时，还需要将测量数据以合适的形式呈现出来，比如制作测量报告、绘制测量图件等，以便于工程设计、施工等其他工作的进行。
六、质量控制在进行测量任务方案设计的整个流程中，需要严格控制测量质量。
这包括对测量数据的准确性进行检查、对测量过程进行监督和检查、对测量设备进行维护和校准等。
只有通过严格的质量控制，才能够保证测量结果的准确性和可靠性。
测量方案
新建北京动车段（走行线）工程施工测量方案中国中铁六局太原铁建公司北京动车段工程项目部二OO七年五月北京新建北京动车段工程区间走行线施工测量方案一、工程概况本工程为北京南站至动车段区间走行线，全长8.950公里，从北京南站出发沿线跨越京开高速、南三环、南四环、西黄铁路、丰双铁路后到达新建动车段。
太原铁建承建范围为JDK2+628~JDK12+095段全部铺架工程和JDK5+050~JDK12+095段桥梁下部结构以及路基、涵洞、框构。
共有特大桥7座，桥长3.4公里，墩台203个，钻孔桩1668根。
架设简支T梁410孔，现浇双线简支箱梁7孔，现浇连续箱梁4座（每座3孔）。
路基段共有接长涵洞10座，新建涵洞9座，框构5座，路基土方25万立方。
铺设轨道22公里(其中桥上轨道14.5公里)。
二、测量依据及标准1、铁三院交桩资料及设计图纸。
2、导线点复测资料。
3、《京沪高速铁路测量暂行规定》4、《新建铁路测量规范》（TB10101）三、测量内容1、京津城际及京沪动车左线京津城际及京沪动车左线特大桥以66#墩为起点，至104#台为终点（JDK5+022—JDK5+939.58），其中：73#墩—76#墩为跨京沪正线门式墩，计4组桥墩，40根桩基，1根防护桩；78#墩—81#墩为跨西黄线门式墩，计4组桥墩，40根桩基，根防护桩；85#墩—91#墩为跨京沪动车右线门式墩，计7 组桥墩，70 根桩基；其余为单墩，计24个桥墩，278根桩基。
JDK5+939.58—JDK11+361.8为路基土方地段。
计5.422Km。
2、京沪正线京沪北京特大桥以66#墩为施工起点，74#墩为终点（JDK5+022—JDK5+289），计9个桥墩，90根桩基。
3、京沪右线京沪动车右线特大桥以66#墩为起点，91#台为终点（右JDK5+016—右JDK5+622.65），其中：66#墩—77#墩为跨西黄门式墩，计 12组桥墩，120根桩基，根防护桩。
道路(隧道)施工测量方案
施工测量方案报审表施工单位：北京市政路桥股份有限公司合同号：B-008-□□□□-□□□□□□-□□□金岗山隧道及接线工程施工测量方案编制：审核：审批：北京市政路桥股份有限公司金岗山隧道及接线工程项目部2015年09月16日目录1 编制依据 (1)1.1 编制依据 (1)1.2 本工程执行主要现行规范、规程和标准 (1)2 工程概况 (1)2.1 路基工程 (1)2.2 隧道工程 (2)2.3 桥涵工程 (2)2.4 地形地貌 (3)3 测量部署 (3)3.1 测量人员组织机构 (3)3.2 测量仪器的配备 (3)3.3 测量工作基本要求 (4)4 原始控制点复测 (4)4.1 测量原始控制点交接 (4)4.2 桩位复测 (5)5 平面及高程控制测量 (5)5.1 平面控制导线测量的布置方法 (5)5.2 平面控制网布网原则 (5)5.3 平面控制测量主要技术指标和精度要求 (6)5.4 平面控制网的测设 (6)5.5 高程控制测量的布置方法 (6)5.6 高程控制网布网原则 (7)5.7 高程控制测量主要技术指标和精度要求 (7)5.8 高程控制网的测设 (8)5.9 控制测量平差方法 (8)5.10 精度分析 (9)5.11 测量控制桩的保护措施 (10)6 原地貌（横断面）测量及现况调查 (10)7 施工测量 (11)7.1 施工测量工作流程 (11)7.2 路基施工测量 (11)1) 线路中边桩测量放样 (11)2) 填方路段 (12)3) 挖方路段 (12)4) 路面基层施工测量 (13)5) 路面面层施工测量 (13)6) 路缘石、边坡施工测量 (13)7.3 桥涵施工测量 (13)1) 承台基础施工测量 (14)2) 承台施工测量 (14)3) 桥台施工测量 (14)4) 垫石、支座施工测量 (14)7.4 隧道施工测量 (14)1) 平面控制测设 (15)2) 高程控制 (15)3) 隧道开挖断面、钢支撑定位 (16)4) 放样衬砌断面 (17)5) 贯通误差的测定及调整 (17)8 竣工测量 (17)9 测量成果的收集与整理 (18)10 施工测量技术保证措施 (19)11 安全措施 (20)附件1、全站仪（中纬ZT80） (21)附件2、水准仪（苏光DSZ2） (22)附件3、全站仪（中纬ZT80）检定证书 (23)附件4、水准仪（苏光ZSD2）检定证书 (24)附件5、测量人员资质证书 (27)1 编制依据1.1 编制依据1)、由业主提供的本工程设计文件。
河道测量方案
河道测量方案一、引言河道测量是指对河道及其相关地理特征进行实地测量和数据记录的过程。
准确地了解河道的物理特性对于水资源管理、防洪减灾以及环境保护至关重要。
因此，本文将介绍一种完善的河道测量方案，以确保测量结果准确可靠。
二、前期准备在开始测量之前，需要进行一系列的前期准备工作，包括收集相关地理信息和工具准备。
1. 收集地图和卫星影像：收集最新的地图和卫星影像，以便更好地了解河道的形状、位置和周边环境。
2. 准备测量工具：包括测量仪器、测量杆、测量绳、标志桩等。
确保这些工具的质量可靠，并进行校准。
三、测量步骤1. 确定测量起点和终点：根据实际情况，在河道的起点和终点位置设置标志桩。
2. 横断面测量：选择一段适当的河段，在上游和下游各选择一点，利用测量仪器进行水深和水流速度的测量。
根据测量结果，计算该段河道的横断面面积。
3. 长剖面测量：沿着河道的纵向，选择若干个测量点，在每个测点处进行测量，测量河床的高程和宽度。
通过多个测点的数据，可以绘制出河道的长剖面图。
4. 河床材料采样：在测量过程中，根据需要可以采集河床的样本进行颗粒分析。
这有助于分析河道的物质组成以及对河道治理的指导作用。
四、数据处理与分析1. 数据校核：对测量过程中的原始数据进行校核，确保数据的准确性和可靠性。
2. 数据处理：将采集到的数据进行整理和处理，采用合适的软件进行拟合和插值计算，以获得更准确的测量结果。
3. 数据分析：根据测量结果，结合地理信息系统（GIS）技术，将测量结果进行空间分析，得出河道的相关特征，如河道形状、横断面曲线等。
五、总结与应用通过本方案所进行的河道测量，可以获得准确的河道形态数据，为后续的河道管理提供科学依据。
1. 水资源管理：准确测量河道的水深和流速，有助于合理利用水资源、制定水资源管理策略和水污染治理措施。
2. 防洪减灾：通过河道测量，可以评估河道容积和流量，预测洪水发生的可能性和洪水水位，为防洪工作提供科学指导。
阳光房现场测量和安装过程方案
三分产品七分安装
叶阳阳光房测量法
针对终端市场推出42步测量法，确保 施工的准确性。
现场监理人员
是必不可少的，通过及时发现存在的问 题，提出相应的改进措施，确保测量和 施工能够按照既定的方案顺利进行。
叶阳阳光房安装法
采用37步安装法，需细心与耐心。实施 过程中，不可预见因素多，方案执行不 到位、偏离预期目标等问题可能出现。
依赖经验与专业知识
主要依赖监理人员的经验和专业知识 ，对人员的依赖度高，难以保证全面 、实时的监控。
难以保证全面监控
依赖监理人员的经验和专业知识，难 以保证全面、实时的监控，存在一定 的监控盲区。
监督范围有限
依赖性强
主要依赖监理人员的经验和专业知识，对人员的依赖度高，难以保证全面、实时的监控 。
难以做到实时监控
阳光房测量及安装
03
监理人员经验与专
业知识要求较高
阳光房测量及安装监理人员经验与专业知识要求较高
经验与专业知识
阳光房测量及安装监理人员需要 具备丰富的经验和专业知识，拥 有10年以上阳光房安装经验的人 员数量有限。
技术指导费用
总部请专业的技术指导费用高且 需要排号排队，无法及时提供支 持，影响施工进度。
依赖监理人员的经验和专业知识，难以做到全面、实时的监控，存在一定的监控盲区。
增加施工成本
费用增加
需要支付额外的监理费用，对施工方而言增加了成本负担。
成本增加
支付额外的监理费用，对施工方而言增加了成本负担，不利于项目的成本控制。
智能云监理平台可
06
以做什么
智能云监理平台可以做什么
保交付
全时段
智能云监理平台确保施工符合标准，避免 交付不到位的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CB01 施工技术方案申报表
（赣北建设[2020]技案05号）
合同名称：南康区杨眉寨小流域朱坊乡水土流失综合治理项目一标段 合同编号：
致：江西禹浜工程咨询有限公司
我方今提交 南康区杨眉寨小流域朱坊乡水土流失综合治理项目一标段 工程（名称
及编码）的:
附：□ 施工组织设计 □ 施工措施计划
√ 工程测量施测计划方案 度汛方案
□ 施工工艺试验方案 □ 专项施工方案
□ 变更实施方案 □
□ □
请贵方审批。
承 包 人：江西省赣北建设有限公司
项目经理：
日 期： 年 月 日
监理机构将另行签发审批意见。
监理机构：江西禹浜工程咨询有限公司
签 收人：
日 期： 年 月 日
说明：本表一式4份，由承包人填写，监理机构签收后，承包人1份、监理机构1份、
发包人1份、设代机构1份
南康区杨眉寨小流域朱坊乡水土流失综
合治理项目一标段
工程测量
施测计划方案
批准人：
审核人：
编制人：
江西省赣北建设有限公司
2020年9月
工程测量施测计划方案
一、工程概况
工程实施地点位于南康区朱坊乡新兴村、焦坑村、中柚公司、李
姑村。
二、测量依据
1.业主单位提供的测量基准点、基准线和水准点及其基本资料和
数据；
2.设计图纸和施工精度要求；
3.有关的标准及规范。
三、测量执行规范
《工程测量规范》（GB50026-2016）；
《水利水电工程测量规范》（SL197-2013）；
《国家一、二等水准测量规范》（GB/T12897-2006）；
三、测量准备
测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此
我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格
和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进
行并留有记录。
1、人员配备：测量小组由一名具有专业理论水平和实际施工经
验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据
工程各部位特点由专职测量队员实施。
测量小组成员包括：测量工程师1名；测量员2名。
2、测量仪器：
施工中投入使用的测量仪器如：拓普康全站仪（TKS-202）、水准
仪（DS3）和钢尺（50m）等都符合《水利水电工程施工测量规范》
（SL197-2013）的施工测量精度要求，并经过有关主管部门批准的具
有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使
用前必须得到工程师的批准。
测量仪器一览表
名称 型号 数量 精度 产地
全站仪 拓普康TKS-202 1台 2″
水准仪 DS3 1台 2.5mm
棱镜杆 5.2米 2把
对讲机 3km 2个
钢 尺 50m 2把
卷 尺 5m 2把
标 尺 5m 2把
四、测量基准
本工程项目经理部在接到业主提供的测量基准点、标点及其相关
技术文件后，与业主、监理人共同校测其基准点、坐标点规范的测量
精度，并复核其资料和数据的准确性。复核无误后，方可投入使用；
若有误差立即报告监理工程师，及时解决。
五、建立施工测量控制网
工程施工的控制网由两部分组成，即平面控制网和高程控制网。
平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设
出施工区的轴线控制桩及定位控制桩。轴线控制桩由起点、终点和折
点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及
时将施工控制网资料报送工程师审批。为了便于施工时引测高程及纵
横断面测量，在施工前施工区以外敷设临时水准点，临时水准点位于
建筑物开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准
点间距30m。
平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的
地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。
临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等
保护措施，防止受到毁坏，并修建通向测量控制网点的临时道路。
六、施工测量
1、土方开挖工程的精度指标
项次 序
号
项 目 允许偏差或允许值(mm) 检验方法
柱基
基坑 基槽 挖方场地平整 管沟
地(路)
面基层
人工 机械
主
控
项
目
1 标高 一50 ±30 +50 —50 一50 水准仪
2 长度、宽度 (由设计中心) 线向两边量) +200 —50 +300 —100 +500 —150 +10 0
- 全站仪、钢尺量
3 边坡 设计要求 观察或用坡度尺检查
一 般 项 目 1 表面平整度
20 20 50 20 20 用2m靠尺和楔开塞尺检查
2 基底土性 设计要求 观察检查或土样分析
2、土方工程
土方明挖之前先进行纵横断面测量。沿轴线每20m钉一木桩（里
程桩），地形变化较大的地方加设木桩，用红漆在木桩侧面标上桩号。
在监理工程师同意的情况下与其测量人员联合进行断面测量，测量成
果双方核签。
由横断面设计开挖图计算出左右两侧边桩与轴线桩的水平距离，
用钢尺量距，钉立边桩。根据相邻断面同侧边桩的连线，用石灰撒出
灰线。
基坑开挖至设计基底高程上20cm时，停止机械开挖，将水准仪
移入基坑，人工跟进抄平。土方回填前实测出基槽开挖后的平剖面地
形资料。
开挖过程中，我方将随时校核测量开挖平面位置、水平标高、控
制桩号、水准点和边坡坡度等是否符合施工图纸要求。
3、资料整理
施工测量成果资料（包括观测记录、放样单）、图表（包括断面
图、测量控制网计算资料）要统一编号，妥善保管。对所有观测记录，
必须保持完整，不得任意撕页，记录中间也不得无故留下空页；对所
有观测数据，应随测随记，严禁转抄、伪造，文字与数字力求清晰、
整齐、美观。对取用的已知数据、资料均应由两人独立进行百分之百
的检查报测量工程师校核、项目总工审批，确信无误后经工程师签字
方可提供使用。
七、测量核实
工程的施工测量放线完毕后，项目部及时向工程师申请对所有相
关内容进行审验，另外要随时协助工程师检查建筑物的放线，还将所
有标记和标线保持清晰，项目部从以下几个方面对工程师测量核实工
作给予协助：
1、进行所有必要的计算，数据表达清楚，结果精确，以备核实
之用。
2、裸露出被盖住的水准点。
3、从需要的标线上移走机械和障碍物。
4、进行仪器观测时应关闭所有的机器，停止重型机械或其他引
起地面振动的作业，以免影响清晰的视域或引起折射。
5、提供有经验的人员做测量协助工作，提供工程师认为对控制
和辅助测量可选用的材料。
6、清除所有防碍测量的积水。
7、采取所有必要的安全措施。
8、当现有资料不能满足工程的准确测量时，应提供补充的测量
和计算资料。
