郑建林2010031010011微电子技术学科前沿复习提纲20131.结合本课程所学知识说明：微电子器件物理的效应其实都犹如都江堰中的水--既可发洪水，也可养育川西平原，即所谓“水可载舟，亦可覆舟”。
闭锁效应：对于器件 (例如CMOS反向器) 或者集成电路而言，如果其中存在有p-n-p-n这种晶闸管结构，只要有某些不定因素的触发（例如在大电流脉冲干扰或输入脉冲干扰，特别是γ射线的瞬时辐照）, 使得p-n-p-n结构出现正向导通时，即产生很大的电流，并且再也不能自己关断，而这时若电源能提供足够大的电流，从而就将引起器件失效。
利用闭锁效应可得到可控硅和高耐压ESD保护结构。
雪崩击穿：使得阻挡层中的载流子的数量雪崩式地增加,流过PN结的电流就急剧增大，对器件造成破坏性的损坏。
1971 年 Intel 首次推出了商业化的浮栅元件 FAMOS （Floating-Gate Avalanche-Injection MOS）。
它采用 p 型沟道的雪崩电子注入来实现编程。
载流子效应：此效应会导致器件的开启电压改变，引起衬底电流和栅电流，导致器件损坏。
利用MOSFET中的热载流子可以向栅氧化层注入的作用，能够制作出存储器。
再如，利用热载流子的碰撞电离效应，可以制造出雪崩二极管等器件。
2.说明热载流子效应在微电子器件中的危害，及其在EEPROM和Flash存储器中应用的原理。
对于半导体器件，当器件的特征尺寸很小时，即使在不很高的电压下，也可产生很强的电场，从而易于导致出现热载流子。
因此，在小尺寸器件以及大规模集成电路中，容易出现热载流子。
由于热载流子所造成的一些影响，就称为热载流子效应。
危害：在强电场的作用下,漏极附近的电子,具有足够的能量,可以穿越氧化层的势垒进入栅,进而改变了器件的开启电压。
热载流子效应会导致热电子向栅氧化层中发射，热电子效应引起衬底电流，热电子效应引起栅电流。
EEPROM 编程机制为 F-N 隧道效应，对一个足够薄的氧化层,在高场强作用下，将有一定数量的电子获得足够的能量，穿过二氧化硅的禁带进入到硅的导带。
微电子器件复习

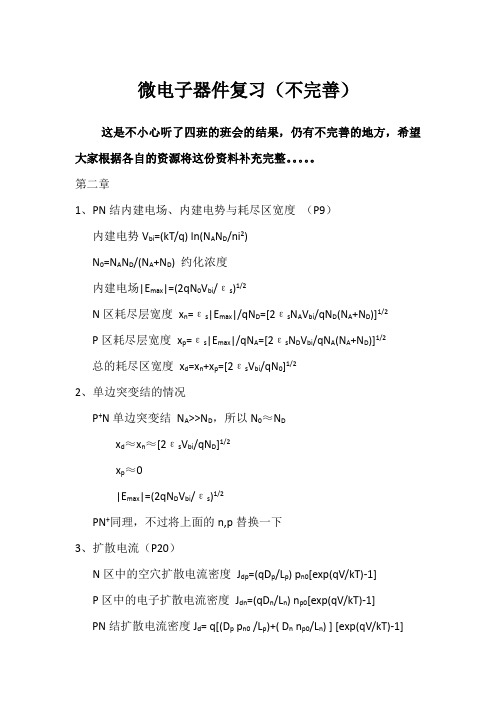

微电子器件复习（不完善）这是不小心听了四班的班会的结果，仍有不完善的地方，希望大家根据各自的资源将这份资料补充完整。
第二章1、PN结内建电场、内建电势与耗尽区宽度（P9）内建电势V bi=(kT/q) ln(N A N D/ni2)N0=N A N D/(N A+N D) 约化浓度内建电场|E max|=(2qN0V bi/εs)1/2N区耗尽层宽度x n=εs|E max|/qN D=[2εs N A V bi/qN D(N A+N D)]1/2P区耗尽层宽度x p=εs|E max|/qN A=[2εs N D V bi/qN A(N A+N D)]1/2总的耗尽区宽度x d=x n+x p=[2εs V bi/qN0]1/22、单边突变结的情况P+N单边突变结N A>>N D，所以N0≈N Dx d≈x n≈[2εs V bi/qN D]1/2x p≈0|E max|=(2qN D V bi/εs)1/2PN+同理，不过将上面的n,p替换一下3、扩散电流（P20）N区中的空穴扩散电流密度J dp=(qD p/L p) p n0[exp(qV/kT)-1]P区中的电子扩散电流密度J dn=(qD n/L n) n p0[exp(qV/kT)-1]PN结扩散电流密度J d= q[(D p p n0 /L p)+( D n n p0/L n) ] [exp(qV/kT)-1]=J0[exp(qV/kT)-1] 反向漏电流J0= q[(D p p n0 /L p)+( D n n p0/L n) ]= qn i2[(D p /N D L p)+( D n /N A L n) ]D n、D p为扩散系数，L n=(D nτn)1/2为扩散长度4、能带图（P28）图2-21和图2-225、雪崩击穿条件（P35）条件是雪崩击穿因子M=1/(1-∫Xd0αi dx)→∞αi为碰撞电离率或者∫Xd0αi dx→16、雪崩击穿电压的计算（P36）突变结V B=(εs E c2)/2qN0线性缓变结V B= (32εs/9aqN0)1/2E c3/28、结的结构对雪崩击穿电压的影响（P38）高阻N区的厚度为W当W>x dB，则V B=E c x dB/2当W<x dB，则V’B=V B(2x dB W-W2)/x dB27、了解雪崩击穿的概念、影响二、第四章1、MOS管的阈电压V T计算（P206-207）V T=V s+Φms-(Q ox/C ox)±K(±2ΦFB+V S-V B)1/2+2ΦFB对于±，N沟道时取正，P沟道时取负其中ΦFB=±(kT/q) ln(N AD/n i)Φms=-0.6-ΦFBC ox=εox/T ox ，T ox为栅氧化层厚度，εox=3.453×10-13F/cmK=(2qεs N AD)1/2/C ox2、衬底偏置效应（体效应）的概念、影响（P208）3、直流电压电流方程（P212-214）只用记一些短的就可以了4、MOS管亚阈区导电（P216-218）5、4.8节短沟道效应里面各种效应的概念、影响（P237-247）三、第三章（知识点零碎，下面仅供参考，出简答题和分析题）1、α、β分别与I E的关系曲线分析，着重考虑α例如分析P75的图3-13，五个点（具体答案暂缺）2、双极结型晶体管的反向特性。
