微电子器件 学习辅导资料 第 1 章
1 半导体物理基础1.1 半导体材料 1.1.1 学习重点1．半导体通常把电阻率介于10-2Ω·cm 到109Ω·cm 之间的材料称为半导体。
2．半导体的分类 根据成分的不同，半导体可分为元素半导体和化合物半导体两类。
由单一元素构成的半导体称为元素半导体；由两种或两种以上的元素组成的半导体称为化合物半导体。
3．固体材料中原子、分子或分子团的排列方式根据原子、分子或分子团在三维空间中排列有序程度的不同，固体材料分为无定形、多晶和单晶三种基本类型。
• 无定型材料：原子或分子只在几个原子或分子尺度内排列有序。
• 多晶材料：原子或分子在小区域内排列有序。
• 单晶体：原子或分子在整个晶体中有序排列。
4．硅和锗的晶体结构硅和锗的单晶体中原子的排列方式与金刚石相同，称为金刚石结构，如下图所示。
1.1.2自学练习1、半导体材料是指（ ）。
（a) 金刚石结构（b）硅单晶的正四面体结构硅和锗的晶体结构2、根据成分的不同，半导体材料可分为（ ）和（ ）两类。
3、根据原子、分子或分子团在三维空间中排列有序程度的不同，固体材料分为（ ）、 （ ）和（ ）三种基本类型。
4、无定型、多晶和单晶在原子或分子的排列方式各有什么特点？5、硅和锗单晶的结构为（ ）结构。
6、硅单晶的结构特点是什么？1.1.3练习答案1、半导体材料是指（ 电阻率介于导体和半导体之间的材料 ）。
2、根据成分的不同，半导体材料可分为（ 元素半导体 ）和（ 化合物半导体 ）两类。
3、根据原子、分子或分子团在三维空间中排列有序程度的不同，固体材料分为（ 无定形 ）、（ 多晶 ）和（ 单晶 ）三种基本类型。
4、无定型、多晶和单晶在原子或分子的排列方式各有什么特点？ 答：无定型材料中原子或分子只在几个原子或分子尺度内排列有序。
多晶材料中原子或分子在小区域内排列有序。
单晶体中原子或分子在整个晶体中有序排列。
5、硅和锗单晶的结构为（ 金刚石 ）结构。
微电子器件授课教案
微电子器件授课教案第一章：微电子器件概述1.1 微电子器件的定义与发展历程1.2 微电子器件的基本原理与分类1.3 微电子器件在现代科技领域的应用1.4 本章小结第二章：半导体物理基础2.1 半导体的基本概念与特性2.2 半导体材料的制备与分类2.3 PN结的形成与特性2.4 本章小结第三章：二极管与三极管3.1 二极管的结构、原理与特性3.2 二极管的应用电路3.3 三极管的结构、原理与特性3.4 三极管的应用电路3.5 本章小结第四章：场效应晶体管4.1 场效应晶体管的基本概念与结构4.2 场效应晶体管的原理与特性4.3 场效应晶体管的应用电路4.4 本章小结第五章：集成电路及其应用5.1 集成电路的基本概念与分类5.2 集成电路的制备工艺5.3 常见集成电路举例5.4 集成电路的应用与发展趋势5.5 本章小结第六章：金属-半导体器件6.1 金属-半导体结的形成与特性6.2 MOSFET（金属-氧化物-半导体场效应晶体管）的基本原理6.3 MOSFET的制备工艺与结构类型6.4 MOSFET的应用电路与特性分析6.5 本章小结第七章：集成电路设计基础7.1 数字集成电路设计概述7.2 逻辑门与逻辑电路设计7.3 触发器与时序逻辑电路设计7.4 模拟集成电路设计基础7.5 本章小结第八章：微电子器件的封装与测试8.1 微电子器件封装技术概述8.2 常见封装形式及其特点8.3 微电子器件的测试方法与设备8.4 测试结果的分析与评价8.5 本章小结第九章：微电子器件的可靠性9.1 微电子器件可靠性的基本概念9.2 影响微电子器件可靠性的因素9.3 提高微电子器件可靠性的措施9.4 可靠性测试与评估方法9.5 本章小结第十章：微电子器件的发展趋势10.1 微电子器件技术的创新点10.2 微电子器件在新领域的应用10.3 我国微电子器件产业的发展现状与展望10.4 本章小结重点和难点解析一、微电子器件的定义与发展历程难点解析：对微电子器件的理解需要从其定义出发，明确其作为一种电子器件的特殊性，以及其发展的历程和分类。
微电子复习资料全
集成电路的分类：1.按器件结构类型分类，共有三种类型，它们分别为双极集成电路，MOS集成电路和双极－MOS混合型集成电路。
（1）双极集成电路:这种电路采用的有源器件是双极晶体管，在双极集成电路中，又可以根据双极晶体管的类型的不同，而将它们细分为NPN型和PNP型双极集成电路。
双极集成电路的特点是速度高，驱动能力强，缺点是功耗较大，集成度相对较低。
（2）金属－氧化物－半导体（MOS）集成电路：这种电路中所用的晶体管为MOS晶体管，根据MOS晶体管类型的不同，MOS集成电路又可以分为NMOS，PMOS和CMOS集成电路。
与双极集成电路相比，MOS集成电路的主要优点是：输入阻抗高，抗干扰能力强，功耗小，集成度高（适合大规模集成），因此，进入超大规模集成电路时代以后，MOS，特别是CMOS集成电路已经成为集成电路的主流。
（3）双极－MOS集成电路：同时包括双极和MOS晶体管的集成电路为双极－MOS集成电路，双极－MOS 集成电路综合了双极和MOS器件两者的优点，但这种电路具有制作工艺复杂的缺点。
随着CMOS集成电路中器件特征尺寸的减小，CMOS集成电路的速度越来越高，已经接近双极集成电路，因此，目前集成电路的主流技术仍然是CMOS技术。
2.按集成电路规模分类：每块集成电路芯片中包含的元器件数目叫做集成度，根据集成电路规模的大小，通常将集成电路分为小规模集成电路,中规模集成电路，大规模集成电路，超大规模集成电路，特大规模集成电路和巨大规模集成电路.3.按结构形式的分类：按照集成电路的结构形式可以将它分为半导体单片集成电路及混合集成电路。
(1)单片集成电路：它是指电路中所有的元器件都制作在同一块半导体基片上的集成电路。
(2)混合集成电路：是指将多个半导体集成电路芯片或半导体集成电路芯片与各种分立元器件通过一定的工艺进行二次集成，构成一个完整的，更复杂的功能器件，该功能器件最后被封装在一个管壳中，作为一个整体使用，在混合集成电路中，主要由片式无源元件，半导体芯片，带有互连金属化层的绝缘基板以及封装管壳组成。
微电子学概论复习题及答案(详细版).
双极逻辑门电路类型（几种主要的）：
电阻耦合型---电阻-晶体管逻辑 (RTL)：
二极管耦合----二极管-晶体管逻辑 (DTL)
晶体管耦合----晶体管-晶体管逻辑 (TTL)
合并晶体管----集成注入逻辑 (I2L)
6.双极晶体管工作原理，基本结构，直流特性（课件）
工作原理： 基本结构：由两个相距很近的 PN 结组成 直流特性: 1. 共发射极的直流特性曲线
2 . 共基极的直流特性曲线
7.MOS 晶体管基本结构、工作原理、I-V 方程、三个工作区的特性（课件）
基本结构：属于四端器件，有四个电极。由于结构对称，在不加偏压时，无法区分器件的源 和漏。源漏之间加偏压后，电位低的一端称为源，电位高的一端称为漏。 工作原理： 施加正电荷作用使半导体表面的空穴被排走，少子（电子）被吸引过来。继续增大正电压， 负空间电荷区加宽，同时被吸引到表面的电子也增加。形成耗尽层。电压超过一定值 Vt，吸 引到表面的电子浓度迅速增大，在表面形成一个电子导电层，反型层。 I-V 方程： 电流-电压表达式： 线性区：Isd=βp (|Vgs|-|Vtp|-|Vds|/2) |Vds| 饱和区：Isd=(βp/2)(|Vgs|-|Vtp|)² 三个工作区的特性： 线性区(Linear region) ：
综上所述：
Vi<Vg-Vt 时，MOS 管无损地传输信号； Vi≥Vg-Vt 时，Vo=Vg-Vt 信号传输有损失，称为阈值损失，对于高电平’1’， NMOS 开关输出端损失一个 Vt；
为了解决 NMOS 管在传输’1’电平、PMOS 在传输’0’电平时的信号损失，通 常采用 CMOS 传输门作为开关使用。它是由一个 N 管和一个 P 管构成。工作时，NMOS 管的衬底接地，PMOS 管的衬底接电源，且 NMOS 管栅压 Vgn 与 PMOS 管的栅压 Vgp 极性相反。
微电子概论复习资料

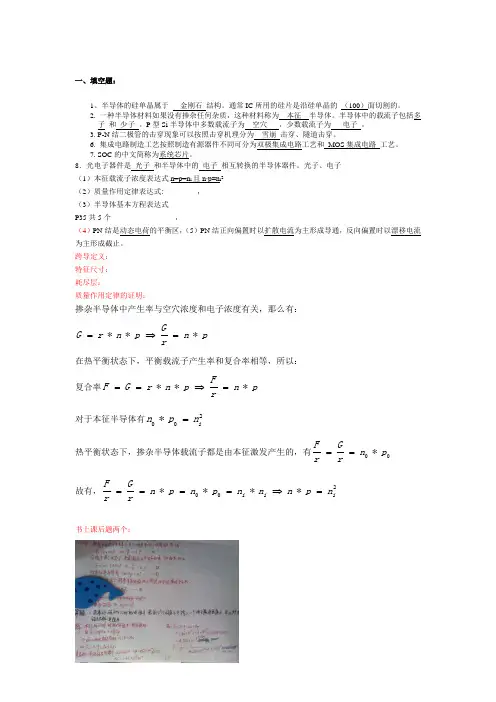

一、填空题：1、半导体的硅单晶属于 金刚石 结构。
