隔膜罐气压罐压力罐工作原理
压力罐工作原理
压力罐工作原理
压力罐是通过利用气体或液体在封闭容器内产生压力来实现其工作原理的。
它主要包括以下几个关键部分：
1. 密封容器：压力罐通常采用坚固的金属材料制成，具有良好的密封性能。
这有助于保持内部气体或液体的压力，并防止泄漏。
2. 入口与出口：压力罐上通常设置有入口和出口管道，用于进出气体或液体。
入口管道通常连接到外部供应源，而出口管道用于释放压力或将物质送出罐体。
3. 压力控制装置：压力罐内安装有压力控制装置，用于监测和维持容器内的压力。
该装置通常包括一个压力表或传感器，可以实时显示罐内的压力数值。
4. 释放装置：当压力罐内的压力超过设定的安全值时，释放装置会自动启动，将多余的气体或液体释放出来，以降低压力。
释放装置通常是一个安全阀或排放管道。
压力罐的工作原理可以通过以下流程来解释：
1. 入口：外部的气体或液体通过入口管道进入压力罐内，逐渐增加内部的压力。
2. 压力上升：进入压力罐的气体或液体被封闭在密封容器内，无法外溢。
随着气体或液体的不断进入，压力逐渐上升。
3. 压力控制：压力控制装置始终监测着罐内的压力。
一旦压力达到或超过设定的安全值，控制装置将启动释放装置，使部分压力被释放。
4. 压力释放：释放装置会将多余的气体或液体从出口管道排放出来，以使内部压力保持在安全范围内。
通过以上工作原理，压力罐能够在容器内建立和控制所需的压力，从而实现各种应用，例如储存气体、液体或调节流体的压力等。
它们广泛应用于许多领域，如石化工程、食品加工、能源行业等。
气压罐的工作原理PPT课件
能说成长所带给你的东西让你变好了或者变坏了，我只能说它让你长大了。我一
防用水（450L）。即消火栓或喷头随时可以取得 符合压力要求的消防用水，在这一点上气压罐明 显-优于增压泵。但气压罐增压系统也存在不足 之处：设备占地面积相对较大，一次性投资相对 较高。
4 选用方法
上述 2 种增压设施各有所长，在具体工程中 应分别对待，选用合适的设计方案。对于一类高 层建筑和重要的建筑物，火灾造成的损失巨大， 防火要求高，应尽量采用气压罐增压设施解决顶
稳 压泵停 泵压 力 ： P02=P2+0.07~0.09Mpa=0.22+0.07~0.09=0.29~0 .31(Mpa)
稳压泵扬程： H=(P01+： P02)÷2=(0.24+0.39) ÷2=0.27(Mpa)
稳压泵流量：Q≤5.0L/S
选用 40LG12-15×2 水泵两台一用一备每台： Q=4.17L/sH=27mN=2.2KW
与单设管道泵的增压系统相比，气压罐不但 能调节容积（贮存 30s 的室内消防用水），更重 要的是贮存能量。稳压泵每启动 1 次，可以长时 间地维持管网压力，设备启动次数少，运行费用 低，顶部管网经常处于承压水状态，供水安全可 靠。火灾初期，气压罐不但能保证顶部几层消火 栓和喷头的压力要求，而且能提供 30s 的室内消
3 两种增压设施的比较
单设管道泵的增压系统设备简单，占地面积 小，设计与施工都较方便，系统控制简单，保证 系统正常的前提是需选择性能良好的低功率管 道泵，可靠的继电器开停装置；供电应保证双回 路并能自动切换。此种增压方式存在的不足之处 为：对于管网漏损压力波动较大的供水系统，管
道泵的启停频繁，设备容易损害，故障率高，能 耗提高，从而增加运行费用。同时消防安全度较 低。
压力罐工作原理
压力罐工作原理
压力罐是一种储存液体或气体的容器，它可以通过调节内部气压来实现工作。
压力罐的工作原理主要包括以下几个方面：
1. 压力调节器：压力罐内设有一个压力调节器，用于控制内部气体的压力。
当容器内部压力超过一定范围时，压力调节器会开启，释放多余气体，以确保罐内的压力处于安全范围内。
2. 压力传感器：压力罐内设有一个压力传感器，用于实时监测罐内的压力。
一旦罐内压力超过了设定值，压力传感器会触发相应的控制机构，进行开启或关闭操作。
3. 液体或气体储存：压力罐主要用于储存液体或气体。
当外部的压力增加时，液体或气体进入罐内，导致罐内压力升高。
反之，当外部压力减小时，罐内的储存物发生流出，造成罐内压力下降。
4. 安全保护装置：压力罐内还配备有一些安全保护装置，如压力表、安全阀等。
压力表用于实时显示罐内的压力数值，以供操作人员了解。
安全阀则是当罐内压力达到最大承受强度时，自动打开，防止因过高压力导致罐体破裂。

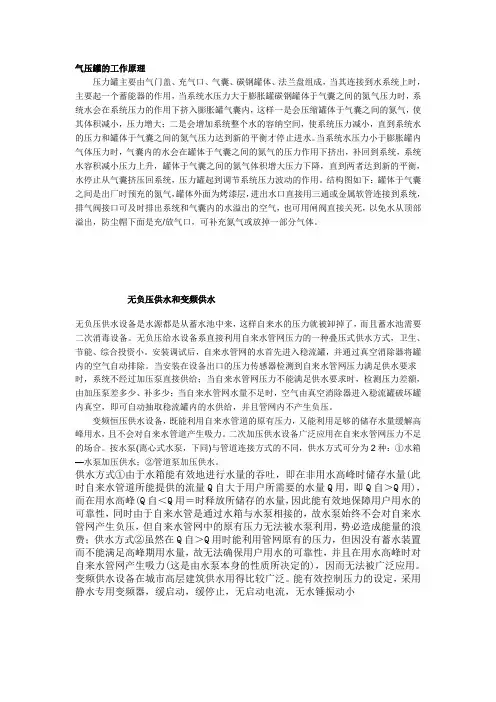

气压罐的工作原理
气压罐的工作原理压力罐主要由气门盖、充气口、气囊、碳钢罐体、法兰盘组成，当其连接到水系统上时，主要起一个蓄能器的作用，当系统水压力大于膨胀罐碳钢罐体于气囊之间的氮气压力时，系统水会在系统压力的作用下挤入膨胀罐气囊内，这样一是会压缩罐体于气囊之间的氮气，使其体积减小，压力增大；二是会增加系统整个水的容纳空间，使系统压力减小，直到系统水的压力和罐体于气囊之间的氮气压力达到新的平衡才停止进水。
当系统水压力小于膨胀罐内气体压力时，气囊内的水会在罐体于气囊之间的氮气的压力作用下挤出，补回到系统，系统水容积减小压力上升，罐体于气囊之间的氮气体积增大压力下降，直到两者达到新的平衡，水停止从气囊挤压回系统，压力罐起到调节系统压力波动的作用。
结构图如下：罐体于气囊之间是出厂时预充的氮气，罐体外面为烤漆层，进出水口直接用三通或金属软管连接到系统，排气阀接口可及时排出系统和气囊内的水溢出的空气，也可用闸阀直接关死，以免水从顶部溢出，防尘帽下面是充/放气口，可补充氮气或放掉一部分气体。
无负压供水和变频供水无负压供水设备是水源都是从蓄水池中来，这样自来水的压力就被卸掉了，而且蓄水池需要二次消毒设备。
无负压给水设备系直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。
安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。
当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。
变频恒压供水设备，既能利用自来水管道的原有压力，又能利用足够的储存水量缓解高峰用水，且不会对自来水管道产生吸力。
二次加压供水设备广泛应用在自来水管网压力不足的场合。
按水泵(离心式水泵，下同)与管道连接方式的不同，供水方式可分为2种：①水箱—水泵加压供水；②管道泵加压供水。
压力罐的原理
压力罐的原理
压力罐是一种用来储存液体或气体的容器，它的原理是利用容器内部的高压力来储存能量。
压力罐通常由一个密封的容器和一个压力阀门组成。
当液体或气体进入压力罐时，压力阀门会关闭，使得容器内部的压力逐渐增加。
由于容器的密封性，压力罐内部的压力会均匀分布，从而产生一个均匀的压力场。
这些压力场会在罐体内部负载表面上产生一个均匀的压力作用，将罐内的液体或气体固定在罐内。
当需要释放储存在压力罐内部的能量时，可以通过打开压力阀门来实现。
打开阀门后，高压气体或液体会以极快的速度从罐内喷射出来，产生强大的推力。
这种推力可以用来驱动机械设备、推动流体或进行其他需要能量释放的操作。
需要注意的是，压力罐必须具备足够的强度和密封性。
否则，高压力容器内的液体或气体可能会引发爆炸或泄漏事故，对人身安全和环境造成严重威胁。
因此，在设计、制造和使用压力罐时，必须符合相关标准和规范，并进行定期检查和维护，确保其安全可靠地运行。
SQL气压罐
SQL气压罐SQL气压罐也叫隔膜气压罐或隔膜式气压罐,它广泛应用于中央空调循环水稳压系统，热水供应膨胀系统，采暖循环水补水稳压，消防给水、自动喷淋系统、消火栓给水系统的补水稳压，变频给水稳压，锅炉补水，气压式给水等场合,起稳压和缓冲水锤的作用.SQL气压罐的结构：SQL气压罐主要由碳钢罐体，橡胶气囊，充气口，进水法兰，支撑脚五部分组成，如下图：SQL气压罐的技术参数：远明丰SQL气压罐的工作原理：远明丰SQL气压罐是利用了气体比液体更容易被压缩的特性来工作的，当SQL气压罐安装到系统中时，由于系统压力比预充气体的压力大，所以会有一部分工作介质在系统压力的作用下挤入气囊内（对隔膜式来讲是进入罐体内），同时压缩气囊和罐体间的预充气体，预充气体被压缩，体积变小，压力升高，直到达到新的平衡，当系统开始工作，压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，预充气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被预充气体挤出补充到系统内，使系统压力不会下降过多，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。
远明丰SQL气压罐使用说明1.使用远明丰SQL气压罐前必须先充气，然后才能安装使用，一般出厂时已预充好一定压力的气体；2.充气压力表压为0.2-0.3MPa，用户若认为此压力不合适，可在供应商的指导下进行充/放气；3.在长期使用过程中发现表压低于0.2MPa时应及时补气，以免影响远明丰SQL气压罐的使用效果；4.稳压泵在加压前，必须打开通往SQL气压罐的阀门，使SQL气压罐气囊内在自然压力前提下充满当确认补满水后再正常运行水泵；5.在使用过程中出现表压不稳定，把补气阀打开，检查是否有出水现象，如有出水现象就表示隔膜已损坏需调换隔膜，再投入使用；6.每使用6个月，定期进行检查维修，补气阀是否有漏气现象，压力表校验期是否到期，需校验；7.远明丰SQL气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用；8.应严格按公式来计算所需SQL气压罐的大小，SQL气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；9.更换SQL气压罐前应先把系统关停或者把SQL气压罐跟系统隔开，防止系统介质通过SQL 气压罐接口处泄露，更换的SQL气压罐最好跟原SQL气压罐体积、耐温和耐压一致。
压力罐工作原理
压力罐工作原理
压力罐是一种通过周边的外部或内部力量来控制压力的设备。
它的结构非常简单，通常是一个圆形密封容器，可以根据不同的工况而定制各种形状。
它有两个主要的部件，一个是液体容器，另一个是蒸汽容器。
它使用液体和蒸汽作为压力衡量，让液体可以进出容器，并让蒸汽受到压力的控制。
压力罐的工作原理也非常简单，在液体容器中注入水，然后将蒸汽管接入液体容器内，再从蒸汽管引出蒸汽。
当系统中的压力上升时，水会从蒸汽管中蒸发而出，从而恢复低压。
此外，当内部压力下降时，水会通过蒸汽管进入容器，恢复原有压力。
当压力罐容器内部产生气体，例如蒸汽、氧气或其他气体时，将会出现膨胀现象。
为了防止膨胀，压力罐将会排出超出容器极限的空气，从而有效的排出气体。
压力罐还有一个重要的应用，它可以用来检测外部压力的变化。
它可以在测量外部压力的变化时扮演重要角色，用来控制采集系统和管道系统之间的压力差。
综上所述，压力罐是一种可用来控制压力，检测外部压力变化，排出超出容器极限的空气的设备，它的工作原理是通过液体和蒸汽实现压力的平衡，从而控制容器内的压力变化。
家用压力罐的内部原理及原理图
家用压力罐的内部原理及原理图展开全文家用压力罐的内部原理如下：压力罐一般安装在配水泵与管网之间。
水泵启动后，即向管网供水，多余的水则贮存至罐内，并使罐内水位上升，罐内空气受到压缩，压力随之增高。
当罐内压力达到所规定的上限压力值时，由管道与罐顶部相连通的电接点压力表的指标接通上限触点，发出信号，切断电源，停泵。
用户继续用水，罐内压缩空气将罐内的水压入管网，水位下降，罐内空气压力也随之下降。
当降至所要求的下限压力值时，电接点压力表的指标即接通下限触点，继电器动作，电机与电源接通、水泵重新启动工作。
正常情况下，水泵可在无人控制的情况下工作，并可根据用水量的变化，自行调整水泵开停次数与工作时间，保证向管网连续供水。
压力罐有补气式和隔膜式两种类型。
补气式压力罐中空气与水直接接触，经过一段时间后，空气因漏失和溶解于水而减少，使调节水量逐渐减少。
水泵启动渐趋领繁，因此需定期补气。
补气方法有空气压缩机补气、水射器补气和定期泄空补气等。
隔膜式压力罐气水分开，水在橡胶（塑料）囊内部，外部与罐体之间的间隙预充惰性气体，一般可充氮气。
这种压力罐没有气溶与水的损失问题，可一次充气，长期使用，不必设置空气压缩机。
因此，节省了投资，简化了系统，扩大了使用范围。
原理图如下：压力罐用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水。
膨胀罐起到容纳膨胀水的作用外，还能起到补水箱的作用，膨胀罐充入氮气，能够获得较大容积来容纳膨胀水量，高、低压膨胀罐可利用本身压力并联向稳压系统补水。
本装置各点控制均为联锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。
压力罐原理
压力罐原理
1 压力罐基本原理
压力罐作为储存和调节压力容器器具，在工业应用中使用极为广泛，它以自身结构、材料来确定压力值及容积，能够满足意想的压力
增益要求。
压力罐的原理可以用气体弹性定律来说明。
该定律指出，在固定
的体积内，当压力增加1/10，温度维持不变时，压强也会随着增加
1/10而成比例变化。
这一定律使得压力罐有了调节压力能力。
2 工作原理
当向压力罐内部供气时，压力会受到影响，使得气体受压，从而
使压力加大。
同时可以利用外部的调节过程来控制气体的压力，调节
气体压力来满足输出要求。
如果用户输出的压力高于罐体内的压力，
就会通过压缩机或压缩气体改变罐体内的压力，从而达到对外部压力
的控制。
在实际应用中，压力罐的作用主要是容积调理，具有一定的吸收
气体流量以及储存气体的空间，其作用是延长压力变化的时间，以使
压力维持在一定范围内，达到自动调节压力的效果。
3 压力罐的功率补偿
在压力罐容积调节中，压力罐能够实现气体流量的功率补偿作用，就是说，当流量突然增加，罐体内的空气就会产生高压，这种高压就
能够将突然增加的流量补足，从而达到调节流量的效果。
因此，压力罐的功率补偿功能对于调节维护气体压强极为重要。
总之，压力罐的工作原理源自气体弹性定律，其作用是储存、调节气体压力和容积的调节，实现气体流量的补偿，最终满足用户预期的要求。
消防气压罐
五．武汉远明丰消防气压罐的选型： 暖通系统中（锅炉、空调、热泵、热水器等）气压罐的选型
Ce 1 P1 1 1 P2 V=
C = 系统中水总容量（包括锅炉、管道、散热器等） e = 水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水 膨胀率之差，见下表） ，标准设备中 e=0.0359（90℃） P1=气压罐的预充压力 的起跳压力） V = 气压罐的体积 P2=系统运行的最高压力（即系统中安全阀
空调、热泵系统气压罐选型经验公式： 5P 以下机用 2L 5-10P 机用 5L
10-18P 机用 8L 1P（匹）= 2.5KW 锅炉、热水器系统： 功率为 1000Kcal/h 的锅炉或热水器，其系统水总容积为 10-20L 1Kcal/h（大卡/小时）= 1.163W
六．远明丰消防气压罐的结构： 气压罐分为气囊式和隔膜式两种， 隔膜式气压罐的内膜是通过热轧的 方式固定在气压罐的两个半壳的碳钢中间（见下图） 。这种工艺过程 如果处理的不好，就会留下微小的气孔在内膜和碳钢之间，这些微小 的气孔会将预充的气体泄露出去，气压罐如果泄露气体，90%就是从 这里泄露的， 这种漏气的气压罐用一段时间如果不再补充气体就不能 起到定压卸荷作用，而这本身是很难察觉。另外隔膜式气压罐由于罐 体下半部分直接跟水接触，虽然其内部也做过防锈处理，但长时间浸 泡在水里一样会出现罐体生锈的情况， 这就是为什么隔膜式气压罐使 用一段时间后倒出来的水呈黄色。由于罐壁厚度一般在 1mm 左右， 接口直接与罐焊接在一起，这种联接方式可承受的扭力相当小。而安 装罐时只能抱着壳体旋转，这样如果用力太大或过猛，就会将接口旋 断。这种情况在空调生产过程中最为常见。 气囊式气压罐就克服了这些缺点 气囊式气压罐内部有一个整体的气囊，在工作时水只进入气囊内，不 与壳体接触。接口处用法兰盘连接。这种结构就避免了焊接过程引起
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
请预览后下载！
传统的自建房一般都是利用储水箱的高差形成水压向室内供水，但乡村自建
房本身就只有2~3层，即使是一层，在你冲凉时那种半死不活的流速都让人
绝望，更何况是楼上的？即使用支架抬高水箱的高度，不仅效果不大，更增
加了不安全因素！
▲农村水箱安装现状
今天小编就和大家介绍一种小型自建房性价比最高的供水新模式——气
囊式压力罐供水系统！它自带压力系统，所以无论是放在楼上楼下、室内室
外，它都能利用其构造本身形成压力循环，实现无人工操作的24小时智能供
水！
请预览后下载！
▲气囊式压力罐安装示意图
一、气囊式压力罐构造。
它真有这么牛？先来看看构造。这种家用压力罐主要由罐体、气囊和法
兰、充气阀和气体五大主部件构成，不同的家用压力罐还带有其它附件，如
请预览后下载！
排气阀接口、压力表接口以及三角支架等，气囊是一个很重要的部件！
气囊的主要作用是储水，避免了水与罐体的直接接触造成水质的二次污
染，而且气囊与压力循环的整个过程也是密不可分，所以它的质量决定了整
个系统的好坏！常用的气囊有三元聚乙烯（EPDM)气囊，它对人体无毒而且收
缩膨胀性能、耐久性能都非常好。
二、工作原理。
请预览后下载！
这是一种智能的循环过程，不需要人工操作，除了抽水泵耗一部分电，
其它部分并不消耗能源，非常节能环保。
1.充气：安装完成后根据使用说明用专门的设备通过充气口向罐内充气，
一般情况下，这一步并不需要用户来做，厂家的产品已完成该项工作。
2.补水：充气完成，打开水泵，水开始进入气囊，同时挤压气囊背后的
气体，罐内气体体积减小，气囊水增加，罐内压力升高，当压力升到一定数
值后，压力感应系统发出信号，断开水泵线路，补水完毕。
3.用水：打开用水阀门，气囊内压力减小，气囊和罐体之间气体开始挤
压气囊，把气囊内的水挤出。
请预览后下载！
4.不停的用水，气囊变小，气囊和罐体间气体体积逐渐变大，同时罐内
压力下降，当压力降到一定数值后，压力感应系统发出信号，连接水泵线路，
开始补水。
5.循环：上述过程不断重复。
三、规格多样。
根据家庭成员数量多少可以选择不同容积的压力罐，从400L-2000L甚至
容积更大的都有，能够满足所有家庭的需求。
四、卫生无污染，使用年限长。
罐体为密封装置，它不与水接触，保证饮用水运输到终端的过程不被二
次污染，卫生安全。同时这也保护了罐体，内部无锈蚀，外部无凝霜，加上
罐体本身的防锈处理，保证了它的防腐能力和使用寿命。而气囊则能满足2
请预览后下载！
万次的伸缩，每次充气都能用很久，所以整个设备用个10年，不在话下。
五、自动化管理，使用方便。
数字控制全自动运行，采用罐体内压差自动调节，设定罐内上下压力限
值，压力小于最低限值自动加水加压，压力大于最高限制自动断电停止加水。
在使用过程中，即使停电仍可以利用罐体内压差将罐内的水供应使用，非常
方便。
请预览后下载！
六、与太阳能热水系统结合。
与太阳能系统及其它室内热水系统相结合，生活更加便捷。
七、安装方便，占地小。
不需要水池或水箱，占地小，根据实际情况可以立式安装也可以卧式安
装，不影响使用。
请预览后下载！
八、价格便宜，耗能低。
整个设备买下来也就3000元就足够了，使用过程中也就相当于平常抽水
所需的电力消耗，费用很低。
（注：可编辑下载，若有不当之处，请指正，谢谢!）
