常见异常心电图学幻灯课件
诊断工具 疾病进程监测 心脏病风险评估
Байду номын сангаас
异常心电图的临床处理与干预
急性处理
01
长期管理
02
对症治疗
03
异常心电图的预后评估
预后判断
通过观察异常心电图的改善情况，可以判断心脏疾病的预后。
复发率评估
异常心电图的改善或恶化程度，可用于评估心脏疾病的复发率。
生活质量评估
异常心电图的转归直接影响患者的生活质量，对其进行评估可指 导康复计划的制定。
室颤
心室颤动的波形、振幅与频率均 极不规则，无法辨认QRS波、ST
段与T波。
03
异常心电图的病例分析
心肌缺血异常心电图
ST段压低
T波倒置
R波增高
心肌梗死异常心电图
Q波形成
1
ST段抬高
2
T波倒置
3
心肌炎异常心电图
心律失常 ST-T改变 QRS波群增宽
04
异常心电图与临床处理
异常心电图与心脏疾病的关系
。
测量间期参数
比较历史数据 结合临床症状
02
常见异常心电图类型
窦性心律失常
窦性心动过速
窦性心动过缓 窦性心律不齐
房性心律失常
01
02
03
房性期前收缩
房速
房颤
室性心律失常
室性期前收缩
起源于希氏束分叉以下部位的、 无保护机制的提前收缩。可继发 于各种器质性心脏病，也可出现
于正常人。
室速
起源于希氏束分支以下的特殊传 导系统或者心室肌的连续3个或3 个以上的异位心搏，心室率通常 为100~250次/分，心律稍不齐。
THANKS
感谢观看
Байду номын сангаас
异常心电图的临床处理与干预
急性处理
01
长期管理
02
对症治疗
03
异常心电图的预后评估
预后判断
通过观察异常心电图的改善情况，可以判断心脏疾病的预后。
复发率评估
异常心电图的改善或恶化程度，可用于评估心脏疾病的复发率。
生活质量评估
异常心电图的转归直接影响患者的生活质量，对其进行评估可指 导康复计划的制定。
室颤
心室颤动的波形、振幅与频率均 极不规则，无法辨认QRS波、ST
段与T波。
03
异常心电图的病例分析
心肌缺血异常心电图
ST段压低
T波倒置
R波增高
心肌梗死异常心电图
Q波形成
1
ST段抬高
2
T波倒置
3
心肌炎异常心电图
心律失常 ST-T改变 QRS波群增宽
04
异常心电图与临床处理
异常心电图与心脏疾病的关系
。
测量间期参数
比较历史数据 结合临床症状
02
常见异常心电图类型
窦性心律失常
窦性心动过速
窦性心动过缓 窦性心律不齐
房性心律失常
01
02
03
房性期前收缩
房速
房颤
室性心律失常
室性期前收缩
起源于希氏束分叉以下部位的、 无保护机制的提前收缩。可继发 于各种器质性心脏病，也可出现
于正常人。
室速
起源于希氏束分支以下的特殊传 导系统或者心室肌的连续3个或3 个以上的异位心搏，心室率通常 为100~250次/分，心律稍不齐。
THANKS
感谢观看
异常心电图 PPT课件
5

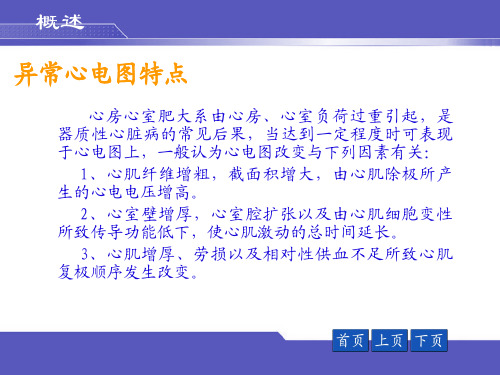

房 室肥大
电轴左偏
左心房肥大︱右心房肥大︱左心室肥大︱ 右心室肥大
房 室肥大
左心房肥大︱右心房肥大︱左心室肥大︱ 右心室肥大
2、右心室肥大：
多见于肺心病，风心病二尖瓣狭窄，先心病室 间隔缺损。 (1)右室高电压表现： ·V1(或V3R)导联R/S＞1 ·aVR导联R/S≥1或R＞0.05mV ·RV1＋SV5＞1.05(重症＞1.2mV) (2)QRS时间多正常：VATV1＞0.03S。 (3)额面心电轴≥+90(重症+110°) (4)ST—T 改变： V1 ～ V3 导联可有 S-T 段下移，伴 T 波 双向或倒置。
三、心肌梗死
心血管疾病中最常见的危重急症，其ECG特征 性演变是其临床特征之一， 应早发现、早诊断、早监护，
＜24h死亡的主要 原因是心律失常。
心肌梗死
概述︱ ECG分型及特征︱
(一)基本图形
1 、缺血型改变： T 波改变：特征与心肌缺血 同，典型衍变过程： T波直立→对称倒置、加深→变浅→直立（是 急性心梗最早期表现）。 2、损伤型改变：S—T段改变： ST逐渐抬高与T波融合成一弓背向上型的单向 曲线，且越抬越高，再逐步回至基线，其后会逐 渐下移后再复至基线。 3、坏死型改变：坏死Q波出现
房 室肥大
电轴右偏
左心房肥大︱右心房肥大︱左心室肥大︱ 右心室肥大
心肌缺血
T波改变︱ ST段改变
二、心肌缺血ECG特征
主要表现为T波与ST段的一系列改变。 (一)T波改变： 1、T波高大直立：心内膜下心肌缺血，心肌复极减慢。 2、T波倒置：心外膜下心肌缺血，心肌复极迟缓，以致 复极从心内膜下心肌开始 与正常复极正好相反， 故T波倒置，甚至对称倒 置。 对称倒置T波在冠状A供血 不足时出现——又称冠状T。 心肌缺血ECG（T波倒置）
房 室肥大
电轴左偏
左心房肥大︱右心房肥大︱左心室肥大︱ 右心室肥大
房 室肥大
左心房肥大︱右心房肥大︱左心室肥大︱ 右心室肥大
2、右心室肥大：
多见于肺心病，风心病二尖瓣狭窄，先心病室 间隔缺损。 (1)右室高电压表现： ·V1(或V3R)导联R/S＞1 ·aVR导联R/S≥1或R＞0.05mV ·RV1＋SV5＞1.05(重症＞1.2mV) (2)QRS时间多正常：VATV1＞0.03S。 (3)额面心电轴≥+90(重症+110°) (4)ST—T 改变： V1 ～ V3 导联可有 S-T 段下移，伴 T 波 双向或倒置。
三、心肌梗死
心血管疾病中最常见的危重急症，其ECG特征 性演变是其临床特征之一， 应早发现、早诊断、早监护，
＜24h死亡的主要 原因是心律失常。
心肌梗死
概述︱ ECG分型及特征︱
(一)基本图形
1 、缺血型改变： T 波改变：特征与心肌缺血 同，典型衍变过程： T波直立→对称倒置、加深→变浅→直立（是 急性心梗最早期表现）。 2、损伤型改变：S—T段改变： ST逐渐抬高与T波融合成一弓背向上型的单向 曲线，且越抬越高，再逐步回至基线，其后会逐 渐下移后再复至基线。 3、坏死型改变：坏死Q波出现
房 室肥大
电轴右偏
左心房肥大︱右心房肥大︱左心室肥大︱ 右心室肥大
心肌缺血
T波改变︱ ST段改变
二、心肌缺血ECG特征
主要表现为T波与ST段的一系列改变。 (一)T波改变： 1、T波高大直立：心内膜下心肌缺血，心肌复极减慢。 2、T波倒置：心外膜下心肌缺血，心肌复极迟缓，以致 复极从心内膜下心肌开始 与正常复极正好相反， 故T波倒置，甚至对称倒 置。 对称倒置T波在冠状A供血 不足时出现——又称冠状T。 心肌缺血ECG（T波倒置）
第三讲 异常心电图 PPT课件
ST段和T波之间更明显的角度。
心肌缺血 缺血性胸痛患者细微的ST段改变： 无胸 痛发作（上图）和胸痛发作时（下图）
心肌缺血
缺血性胸痛患者显著的ST段下移
心肌缺血
不稳定性心绞痛患者广泛的ST段下移
心肌缺血
5）ST段抬高
• 胸痛患者伴一过性的 ST段抬高是心肌缺血的特征
，通常见于冠脉痉挛性 (变异型或 Prinzmetal‘s) 心绞痛。
Q≥1/4 R
Q≥0.04sec
异常Q波：心肌梗死时，心电图上出现的
异常Q波，其时间≥ 0.04秒，振幅≥ 同导1/4R。
心肌缺血
1）T波改变（高尖）
• 心肌缺血可引起多种T波改变：T波高尖、平坦、
倒置或双向。
• 高尖T波是急性心肌梗死最早变化之一，最常见
于胸前导联。
• V1 to V3导联孤立的高尖T波也可能由于左室后
（一）左室高电压的表现 1)V5或V6的R波>2.5mV
RV5+SV1 >4.0mV（男性） ;
>3.5mV（女性） 。
2)RI >1.5mV，RaVL >1.2mV
或RI+SⅢ >2.5mV
（二）心电轴左偏。
（三）并存ST-T改变。
左心室肥厚
二、右心室肥大心电图诊断标准
（一）、右室电压增高： V1 导联R/S > 1.0（或R V1≥1.0mv)；
（二）QRS间期及R峰时间的变化 QRS间期＞0.10秒 ，一般不超过0.12s
（三）电轴偏转 常电轴左偏
（四） ST-T改变---继发改变，或劳损
1.V5、V6、aVL或aVF导联ST段下移≥0.05mV 。 2. T波低平、双向或倒置。 5或TV6低于同导联中R波电压的1/10。
心肌缺血 缺血性胸痛患者细微的ST段改变： 无胸 痛发作（上图）和胸痛发作时（下图）
心肌缺血
缺血性胸痛患者显著的ST段下移
心肌缺血
不稳定性心绞痛患者广泛的ST段下移
心肌缺血
5）ST段抬高
• 胸痛患者伴一过性的 ST段抬高是心肌缺血的特征
，通常见于冠脉痉挛性 (变异型或 Prinzmetal‘s) 心绞痛。
Q≥1/4 R
Q≥0.04sec
异常Q波：心肌梗死时，心电图上出现的
异常Q波，其时间≥ 0.04秒，振幅≥ 同导1/4R。
心肌缺血
1）T波改变（高尖）
• 心肌缺血可引起多种T波改变：T波高尖、平坦、
倒置或双向。
• 高尖T波是急性心肌梗死最早变化之一，最常见
于胸前导联。
• V1 to V3导联孤立的高尖T波也可能由于左室后
（一）左室高电压的表现 1)V5或V6的R波>2.5mV
RV5+SV1 >4.0mV（男性） ;
>3.5mV（女性） 。
2)RI >1.5mV，RaVL >1.2mV
或RI+SⅢ >2.5mV
（二）心电轴左偏。
（三）并存ST-T改变。
左心室肥厚
二、右心室肥大心电图诊断标准
（一）、右室电压增高： V1 导联R/S > 1.0（或R V1≥1.0mv)；
（二）QRS间期及R峰时间的变化 QRS间期＞0.10秒 ，一般不超过0.12s
（三）电轴偏转 常电轴左偏
（四） ST-T改变---继发改变，或劳损
1.V5、V6、aVL或aVF导联ST段下移≥0.05mV 。 2. T波低平、双向或倒置。 5或TV6低于同导联中R波电压的1/10。
异常心电图PPT课件
2.心电轴右偏≥90°
3.继发性ST-T改变
6
二、心肌缺血
❖心肌缺血的心电图类型 ❖ST-T改变的临床意义
7
（一）心肌缺血的心电图类型
❖心肌缺血时的T波改变 ❖心肌损伤时的ST段移位
1.心内膜下心肌缺血： 与QRS主波同相的高大T波 2.心外膜下心肌缺血（包括透壁性）：
与QRS主波反相的T波
1.心内膜下心肌损伤： ST段下移(≥0.05mV) 2.心外膜下心肌损伤（包括透壁性）： ST段抬高
❖❖窦窦性性心心动动过过速速
1.成人心率＞100次／分
2.可伴有继发性ST-T变化
❖❖窦窦性性心心律律不不齐齐
窦性心动过速
1.同一导联上的PP间期相差＞0.12秒 2.常与窦性心动过缓同时发生
16
窦性心动过缓及窦性心律不齐
（一）窦性心律失常❖❖窦来自性性静静止止或或窦窦性性停停搏搏
正常PP间距中突然出现P波脱落，形成长PP间距，且长PP间距与正常 PP间距不成倍数关系
10
（一）心肌梗死的基本图形
❖ 缺血型改变
1.心内膜下心肌缺血:T波高大而直立 2.心外膜心肌缺血：冠状T波
❖ 损伤型改变
1.心内膜下心肌损伤：ST段压低 2.心外膜下心肌损伤：导联ST段抬高
❖❖ 坏死型改变
急性心肌梗死心电图特征性改变
1.心外膜下心肌坏死：异常Q波或QS波
2.但在心内膜下心肌坏死：无异常Q波
12
（三）心肌梗死的定位诊断及梗死相关血管的判断
导联
心室部位
V1～V3
前间壁
V3～V5
前壁
V1～V5+（Ⅰ、aVL）广泛前壁
Ⅰ、aVL
高侧壁
V7～V9
3.继发性ST-T改变
6
二、心肌缺血
❖心肌缺血的心电图类型 ❖ST-T改变的临床意义
7
（一）心肌缺血的心电图类型
❖心肌缺血时的T波改变 ❖心肌损伤时的ST段移位
1.心内膜下心肌缺血： 与QRS主波同相的高大T波 2.心外膜下心肌缺血（包括透壁性）：
与QRS主波反相的T波
1.心内膜下心肌损伤： ST段下移(≥0.05mV) 2.心外膜下心肌损伤（包括透壁性）： ST段抬高
❖❖窦窦性性心心动动过过速速
1.成人心率＞100次／分
2.可伴有继发性ST-T变化
❖❖窦窦性性心心律律不不齐齐
窦性心动过速
1.同一导联上的PP间期相差＞0.12秒 2.常与窦性心动过缓同时发生
16
窦性心动过缓及窦性心律不齐
（一）窦性心律失常❖❖窦来自性性静静止止或或窦窦性性停停搏搏
正常PP间距中突然出现P波脱落，形成长PP间距，且长PP间距与正常 PP间距不成倍数关系
10
（一）心肌梗死的基本图形
❖ 缺血型改变
1.心内膜下心肌缺血:T波高大而直立 2.心外膜心肌缺血：冠状T波
❖ 损伤型改变
1.心内膜下心肌损伤：ST段压低 2.心外膜下心肌损伤：导联ST段抬高
❖❖ 坏死型改变
急性心肌梗死心电图特征性改变
1.心外膜下心肌坏死：异常Q波或QS波
2.但在心内膜下心肌坏死：无异常Q波
12
（三）心肌梗死的定位诊断及梗死相关血管的判断
导联
心室部位
V1～V3
前间壁
V3～V5
前壁
V1～V5+（Ⅰ、aVL）广泛前壁
Ⅰ、aVL
高侧壁
V7～V9
异常心电图图纸 ppt课件
• 室性早搏
• 特点：
• 1、提早出现一个宽大畸形的QRS-T波群，
•
QRS时限>0.12s（3小格）
• 2、QRS前面无相应的P波，T波方向多与主波相反
• 3、常有完全的代偿间歇
（房室）交界性早搏
1、QRS波与窦性者略有变异，因为交界区的激动也能同时逆行 上传达心房，所以QRS波前会产生一个逆行P’波， P’－ R<0.12s
/分，P-R间期0.13秒，Q-T间期0.38秒 • P波：规律出现，Ⅰ、Ⅱ、aVF导联直立，
aVR导联倒置，电压、时间、形态正常
心电图特征
• QRS波：Ⅰ导联呈qRs型，Ⅱ导联呈qR型， Ⅲ导联呈qR型，aVR导联呈QS型，aVL导 联呈RS型，aVF导联R呈型，V1导联呈rS 型，V2导联呈rS型，V3导联呈Rs型，V4导 联呈qRs型，V5导联呈qRs型，V6导联呈qR 型 。 RV1 =0.2mv ， RV5=1.4mv ， RV5 +SV1=2.3mv，时限为0.08秒
心电图特征
• ST-T：Ⅱ、Ⅲ、aVR、aVF ST段稍有抬高 但均<0.05mv。T波形态正常，电压大于 1/10R。
心电图诊断
1.窦性心律 2.心电图正常
右心室肥大
左心室肥大
• 房性早搏
• 特点： • 1、提前出现一个变异的P’波，与正常P波不同。 • 2、QRS波不变形，P’-R>0.12s; • 3、代偿间歇常不完全。
2、常有完全性代偿间歇
阵发性室上性心动过速：
心率通常在160-220bpm。P可以埋藏于QRS波 中而不可见，也可能为倒置的逆行P波，与T波融合。
理应分为房性与交界区性，但因P’A、QRS波宽大畸形>0.12s，ST-T改变，T波与QRS主 波方向相反，呈连续室性早博 B、心室律稍不齐，频率为140～200次/分
异常心电图识别和处理课件
评估结果：如何评估处理措施的效果，如何根据评估结果调整处理方案
评估标准：如何判断心电图是否异常，如何判断异常心电图的严重程度
处理方法：如何根据心电图异常情况采取相应的处理措施
教学效果和反馈
学生能够正确识别异常心电图
学生能够根据异常心电图进行诊断和治疗
学生能够将理论知识应用于实际病例
学生能够对异常心电图的处理进行反思和改进
保持良好的心理状态，避免过度紧张和焦虑
4
适当进行康复锻炼，如散步、慢跑、瑜伽等，提高心肺功能
5
保持良好的生活习惯，如戒烟、限酒、合理饮食、规律作息等
1
定期进行心电图检查，及时发现异常情况
2
遵医嘱进行药物治疗，如抗心律失常药物、抗凝药物等
3
3
典型案例介绍
案例1：心房颤动
案例2：室性心动过速
案例3：心室颤动
注意心电图的稳定性和一致性，判断是否存在异常
注意心电图的变化和趋势，判断是否存在异常
注意心电图的诊断和治疗，判断是否存在异常
注意心电图的风险和预防，判断是否存在异常
2
紧急处理措施
立即停止活动，保持安静
01
拨打120急救电话，寻求专业帮助
02
观察患者症状，记录心电图变化
03
给予患者氧气，保持呼吸通畅
演讲人
01.
02.
03.
04.
目录
异常心电图的识别
异常心电图的处理
异常心电图的案例分析
异常心电图的教学和实践
1
心电图的基本原理
心电图是记录心脏电活动的一种方法
01
心电图通过电极记录心脏的电活动，形成波形
02
心电图的波形反映了心脏的电生理活动
评估标准：如何判断心电图是否异常，如何判断异常心电图的严重程度
处理方法：如何根据心电图异常情况采取相应的处理措施
教学效果和反馈
学生能够正确识别异常心电图
学生能够根据异常心电图进行诊断和治疗
学生能够将理论知识应用于实际病例
学生能够对异常心电图的处理进行反思和改进
保持良好的心理状态，避免过度紧张和焦虑
4
适当进行康复锻炼，如散步、慢跑、瑜伽等，提高心肺功能
5
保持良好的生活习惯，如戒烟、限酒、合理饮食、规律作息等
1
定期进行心电图检查，及时发现异常情况
2
遵医嘱进行药物治疗，如抗心律失常药物、抗凝药物等
3
3
典型案例介绍
案例1：心房颤动
案例2：室性心动过速
案例3：心室颤动
注意心电图的稳定性和一致性，判断是否存在异常
注意心电图的变化和趋势，判断是否存在异常
注意心电图的诊断和治疗，判断是否存在异常
注意心电图的风险和预防，判断是否存在异常
2
紧急处理措施
立即停止活动，保持安静
01
拨打120急救电话，寻求专业帮助
02
观察患者症状，记录心电图变化
03
给予患者氧气，保持呼吸通畅
演讲人
01.
02.
03.
04.
目录
异常心电图的识别
异常心电图的处理
异常心电图的案例分析
异常心电图的教学和实践
1
心电图的基本原理
心电图是记录心脏电活动的一种方法
01
心电图通过电极记录心脏的电活动，形成波形
02
心电图的波形反映了心脏的电生理活动
异常心电图识别通用课件
02
异常心电图的识别
异常心电图的分类
室性心律失常
包括室性早搏、室性心 动过速和室颤等。
房性心律失常
包括房性早搏、房性心 动过速和心房扑动等。
传导阻滞
心肌缺血和梗死
包括窦房传导阻滞、房 室传导阻滞和室内传导
阻滞等。
心电图上表现为ST段抬 高或压低，T波倒置等。
异常心电图的特征
室性心律失常
P波消失，QRS波增宽变形，T 波倒置。
详细描述
电解质紊乱和药物影响的心电图表现包括QT间期延长、心律失常等。这些变化可 能导致心慌、胸闷等症状。
04
异常心电图的预防与处理
预防措施
保持健康的生活方式
合理饮食、适量运动、戒烟限酒、保持心理平衡等，以降低心血 管疾病的发生率。
控制危险因素
对高血压、糖尿病、高血脂等心血管疾病危险因素进行积极控制， 定期进行体检和心电图检查。
心肌缺血与心肌梗死
总结词
心肌缺血是指心肌供血不足，通常是由于冠状动脉狭窄或阻塞引起的。心肌梗 死则是心肌缺血的严重后果，是心肌的坏死。
详细描述
心肌缺血的心电图表现包括ST段压低、T波倒置等。心肌梗死的心电图表现则包 括ST段弓背向上抬高、病理性Q波等。这些变化可能伴有胸痛、胸闷等症状。
心肌炎与心肌病
早期识别和干预
对于有家族遗传史、高危因素的人群，应尽早采取预防措施，如定 期进行心电图检查和遗传咨询。
处理方法
针对病因治疗
针对不同病因采取相应的治疗措 施，如药物治疗、介入治疗、手
术治疗等。
心律失常处理
对于心律失常的情况，应根据具体 情况采取相应的治疗措施，如药物 治疗、电复律、射频消融等。
紧急处理
