(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920472676.9(22)申请日 2019.04.10(73)专利权人 江苏恒能家纺新材料有限公司地址 223600 江苏省宿迁市沭阳县软件产业园A栋4楼
(72)发明人 张声诚 岑彦 卢宏庆 王晶 (51)Int.Cl.D06B 15/09(2006.01)
D06B 15/00(2006.01)
D06B 23/04(2006.01)
(54)实用新型名称一种纺织品的张紧型脱水装置(57)摘要本实用新型公开了一种纺织品的张紧型脱水装置，包括：箱体，还包括用于清除纺织品中水分的张紧型脱水机构和烘干机构；所述张紧型脱水机构包括张紧组件和吹风组件，所述张紧组件张紧移动的纺织品以适于吹风组件吹走纺织品中的水分；所述烘干机构包括出风组件和电加热风机，所述出风组件与电加热风机相连通以适于烘干经过张紧型脱水机构脱水后的纺织品。通过上述方式，本实用新型所述的纺织品的张紧型脱水装置，张紧组件使纺织品处于张紧状态，吹风组件容易吹走纺织品上大部分的水分，再经过烘干机构的作用，烘干纺织品上剩余的水分，提高了烘干效果和烘干效率。
权利要求书1页 说明书3页 附图2页
CN 209798308 U2019.12.17
CN 209798308 U1.一种纺织品的张紧型脱水装置，包括：箱体，其特征在于，还包括用于清除纺织品中水分的张紧型脱水机构和烘干机构；所述张紧型脱水机构包括张紧组件和吹风组件，所述张紧组件张紧移动的纺织品以适于吹风组件吹走纺织品中的水分；所述烘干机构包括出风组件和电加热风机，所述出风组件与电加热风机相连通以适于烘干经过张紧型脱水机构脱水后的纺织品。2.根据权利要求1所述的纺织品的张紧型脱水装置，其特征在于，所述张紧组件包括两个纵向张紧件和两个横向张紧件，所述纵向张紧件间隔设置以适于驱使纺织品在前后方向张紧，所述横向张紧件间隔设置以适于驱使经过纵向张紧件上的纺织品在左右方向张紧。3.根据权利要求2所述的纺织品的张紧型脱水装置，其特征在于，所述纵向张紧件包括张紧滚筒和驱动张紧滚筒转动的电机，所述张紧滚筒的外圆面一端设置有正向螺旋凸台，另一端设置有反向螺旋凸台，所述张紧滚筒位于箱体内且与其转动连接。4.根据权利要求2所述的纺织品的张紧型脱水装置，其特征在于，所述横向张紧件包括压紧筒、铰接座和连杆，所述压紧筒与纺织布的上表面滚动连接，所述铰接座与箱体的顶部内壁固定连接，所述连杆一端与压紧筒固定连接，另一端与铰接座铰接连接。5.根据权利要求4所述的纺织品的张紧型脱水装置，其特征在于，所述压紧筒包括穿设在连杆端部的支撑轴和设置在支撑轴两端的滚筒，所述滚筒和支撑轴转动连接。6.根据权利要求2所述的纺织品的张紧型脱水装置，其特征在于，所述吹风组件包括密封箱体、若干吹风嘴和鼓风机，所述密封箱体的下表面均布连接有所述的吹风嘴，所述密封箱体位于箱体内且位于纵向张紧件之间的上方，所述密封箱体和鼓风机之间采用管道连接。7.根据权利要求1所述的纺织品的张紧型脱水装置，其特征在于，所述出风组件包括弧形箱体和若干喷气嘴，所述弧形箱体的外圆弧面均布连接有所述的喷气嘴，所述弧形箱体与箱体的内壁固定连接，所述弧形箱体和电加热风机之间采用管道连接。8.根据权利要求1所述的纺织品的张紧型脱水装置，其特征在于，所述箱体上设置有排水管，所述排水管上设置有开关阀。
【CN209829790U】一种用于聚氨酯涂料搅拌桶的清洗装置【专利】

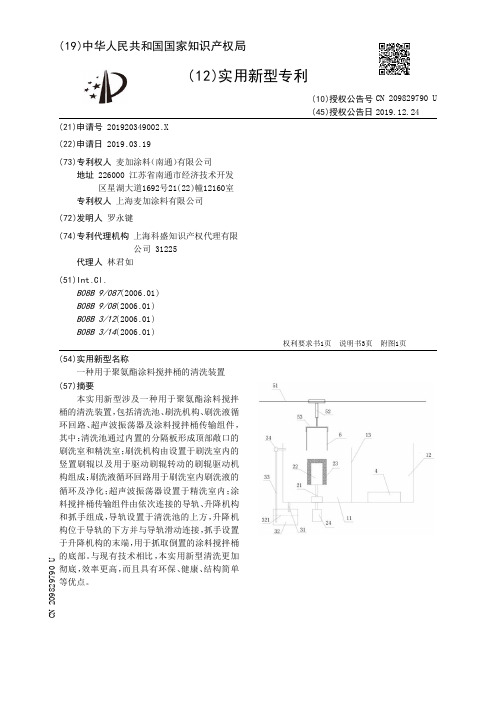

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920349002.X(22)申请日 2019.03.19(73)专利权人 麦加涂料（南通）有限公司地址 226000 江苏省南通市经济技术开发区星湖大道1692号21(22)幢12160室专利权人 上海麦加涂料有限公司(72)发明人 罗永键 (74)专利代理机构 上海科盛知识产权代理有限公司 31225代理人 林君如(51)Int.Cl.B08B 9/087(2006.01)B08B 9/08(2006.01)B08B 3/12(2006.01)B08B 3/14(2006.01)(54)实用新型名称一种用于聚氨酯涂料搅拌桶的清洗装置(57)摘要本实用新型涉及一种用于聚氨酯涂料搅拌桶的清洗装置，包括清洗池、刷洗机构、刷洗液循环回路、超声波振荡器及涂料搅拌桶传输组件，其中：清洗池通过内置的分隔板形成顶部敞口的刷洗室和精洗室；刷洗机构由设置于刷洗室内的竖置刷辊以及用于驱动刷辊转动的刷辊驱动机构组成；刷洗液循环回路用于刷洗室内刷洗液的循环及净化；超声波振荡器设置于精洗室内；涂料搅拌桶传输组件由依次连接的导轨、升降机构和抓手组成，导轨设置于清洗池的上方，升降机构位于导轨的下方并与导轨滑动连接，抓手设置于升降机构的末端，用于抓取倒置的涂料搅拌桶的底部。
与现有技术相比，本实用新型清洗更加彻底，效率更高，而且具有环保、健康、结构简单等优点。
权利要求书1页 说明书3页 附图1页CN 209829790 U 2019.12.24C N 209829790U权 利 要 求 书1/1页CN 209829790 U1.一种用于聚氨酯涂料搅拌桶的清洗装置，其特征在于，包括：清洗池，通过内置的分隔板(13)形成顶部敞口的刷洗室(11)和精洗室(12)，刷洗机构，由设置于刷洗室(11)内的竖置刷辊以及用于驱动刷辊转动的刷辊驱动机构组成，刷洗液循环回路，连接于刷洗室(11)上，用于刷洗室(11)内刷洗液的循环及净化，超声波振荡器(4)，设置于精洗室(12)内，涂料搅拌桶传输组件，由依次连接的导轨(51)、升降机构(52)和抓手(53)组成，所述的导轨(51)设置于清洗池的上方，升降机构(52)位于导轨(51)的下方并与导轨(51)滑动连接，抓手(53)设置于升降机构(52)的末端，用于抓取倒置的涂料搅拌桶(6)的底部。
【CN209702974U】一种纺织机用除尘装置【专利】

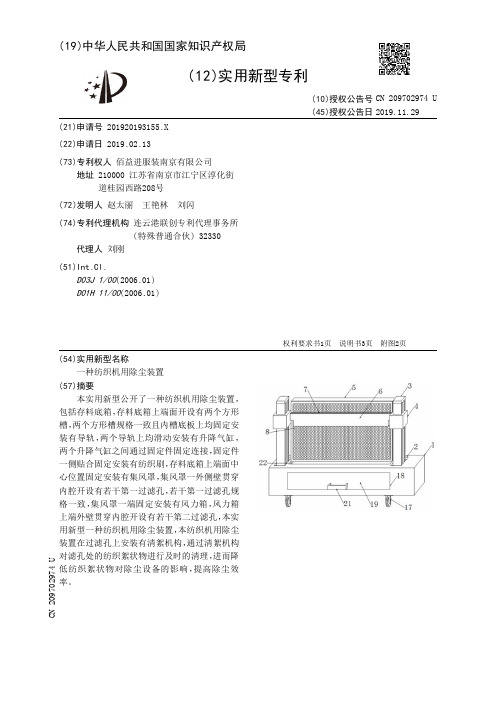

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920193155.X(22)申请日 2019.02.13(73)专利权人 佰益进服装南京有限公司地址 210000 江苏省南京市江宁区淳化街道桂园西路208号(72)发明人 赵太丽 王艳林 刘闪 (74)专利代理机构 连云港联创专利代理事务所(特殊普通合伙) 32330代理人 刘刚(51)Int.Cl.D03J 1/00(2006.01)D01H 11/00(2006.01)(54)实用新型名称一种纺织机用除尘装置(57)摘要本实用新型公开了一种纺织机用除尘装置，包括存料底箱，存料底箱上端面开设有两个方形槽，两个方形槽规格一致且内槽底板上均固定安装有导轨，两个导轨上均滑动安装有升降气缸，两个升降气缸之间通过固定件固定连接，固定件一侧贴合固定安装有纺织刷，存料底箱上端面中心位置固定安装有集风罩，集风罩一外侧壁贯穿内腔开设有若干第一过滤孔，若干第一过滤孔规格一致，集风罩一端固定安装有风力箱，风力箱上端外壁贯穿内腔开设有若干第二过滤孔，本实用新型一种纺织机用除尘装置，本纺织机用除尘装置在过滤孔上安装有清絮机构，通过清絮机构对滤孔处的纺织絮状物进行及时的清理，进而降低纺织絮状物对除尘设备的影响，提高除尘效率。
权利要求书1页 说明书3页 附图2页CN 209702974 U 2019.11.29C N 209702974U权 利 要 求 书1/1页CN 209702974 U1.一种纺织机用除尘装置，其特征在于，包括存料底箱(1)，所述存料底箱(1)上端面开设有两个方形槽(2)，两个所述方形槽(2)规格一致且内槽底板上均固定安装有导轨(3)，两个所述导轨(3)上均滑动安装有升降气缸(4)，两个所述升降气缸(4)之间通过固定件(6)固定连接，所述固定件(6)一侧贴合固定安装有纺织刷(7)，所述存料底箱(1)上端面中心位置固定安装有集风罩(5)，所述集风罩(5)一外侧壁贯穿内腔开设有若干第一过滤孔(8)，若干所述第一过滤孔(8)规格一致，所述集风罩(5)一端固定安装有风力箱(9)，所述风力箱(9)上端外壁贯穿内腔开设有若干第二过滤孔(10)，若干所述第二过滤孔(10)规格一致，所述集风罩(5)与风力箱(9)接触位置开设有若干第三过滤孔(11)，若干所述第三过滤孔(11)规格一致，所述风力箱(9)内部为中空设置，所述风力箱(9)一内腔壁嵌入安装有电机(12)，所述风力箱(9)一内腔壁固定安装有轴承(13)，所述轴承(13)与电机(12)位置相对应设置，所述电机(12)输出端固定连接有主动轴(14)，所述主动轴(14)另一端与轴承(13)转动安装，所述主动轴(14)上固定套装有安装件(15)，所述安装件(15)外表面固定连接有三个扇叶(16)，三个所述扇叶(16)规格一致且关于安装件(15)中心做等距离的圆周分布。
【CN209925997U】一种纺织设备高效稳定润滑装置【专利】

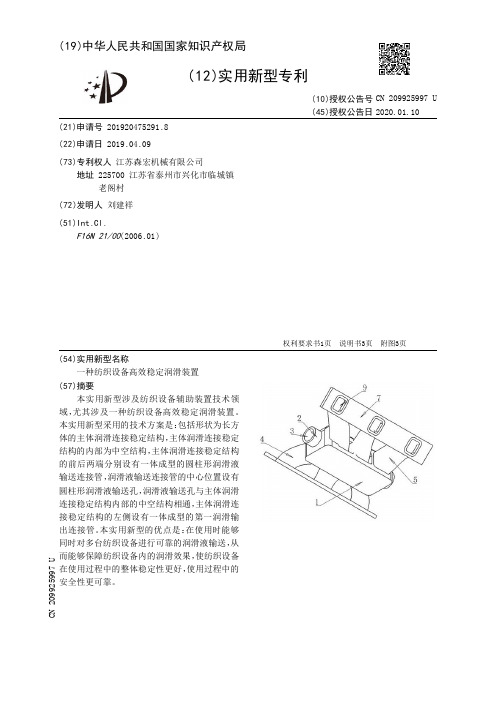

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920475291.8(22)申请日 2019.04.09(73)专利权人 江苏森宏机械有限公司地址 225700 江苏省泰州市兴化市临城镇老阁村(72)发明人 刘建祥 (51)Int.Cl.F16N 21/00(2006.01)(54)实用新型名称一种纺织设备高效稳定润滑装置(57)摘要本实用新型涉及纺织设备辅助装置技术领域，尤其涉及一种纺织设备高效稳定润滑装置。
本实用新型采用的技术方案是：包括形状为长方体的主体润滑连接稳定结构，主体润滑连接稳定结构的内部为中空结构，主体润滑连接稳定结构的前后两端分别设有一体成型的圆柱形润滑液输送连接管，润滑液输送连接管的中心位置设有圆柱形润滑液输送孔，润滑液输送孔与主体润滑连接稳定结构内部的中空结构相通，主体润滑连接稳定结构的左侧设有一体成型的第一润滑输出连接管。
本实用新型的优点是：在使用时能够同时对多台纺织设备进行可靠的润滑液输送，从而能够保障纺织设备内的润滑效果，使纺织设备在使用过程中的整体稳定性更好，使用过程中的安全性更可靠。
权利要求书1页 说明书3页 附图3页CN 209925997 U 2020.01.10C N 209925997U权 利 要 求 书1/1页CN 209925997 U1.一种纺织设备高效稳定润滑装置，其特征在于：包括形状为长方体的主体润滑连接稳定结构(1)，所述主体润滑连接稳定结构(1)的内部为中空结构，所述主体润滑连接稳定结构(1)的前后两端分别设有一个一体成型的圆柱形润滑液输送连接管(2)，所述润滑液输送连接管(2)的中心位置设有圆柱形润滑液输送孔(3)，所述润滑液输送孔(3)与所述主体润滑连接稳定结构(1)内部的中空结构相通，所述主体润滑连接稳定结构(1)的左侧设有一体成型的第一润滑输出连接管(4)，所述主体润滑连接稳定结构(1)的右侧设有一体成型的第二润滑输出连接管(5)，所述第一润滑输出连接管(4)的左侧出口位置设有一个长方形第一稳定加固连接支撑板(6)，所述第一稳定加固连接支撑板(6)的左侧端面倾斜向下，所述第一稳定加固连接支撑板(6)的左侧端面与所述主体润滑连接稳定结构(1)的下端面之间的夹角为42度，所述第二润滑输出连接管(5)的右侧出口位置设有一个长方形第二稳定加固连接支撑板(7)，所述第二稳定加固连接支撑板(7)的右侧端面倾斜向下，所述第二稳定加固连接支撑板(7)的右侧端面与所述主体润滑连接稳定结构(1)的下端面之间的夹角为42度，所述第一稳定加固连接支撑板(6)的左侧端面与所述第一润滑输出连接管(4)连接的位置设有与所述主体润滑连接稳定结构(1)的内部中空结构相通的第一润滑输出连接孔(8)，所述第二稳定加固连接支撑板(7)的右侧端面与所述第二润滑输出连接管(5)连接的位置设有与所述主体润滑连接稳定结构(1)的内部中空结构相通的第二润滑输出连接孔(9)。
【CN209989513U】一种棉花中异性纤维分拣设备【专利】

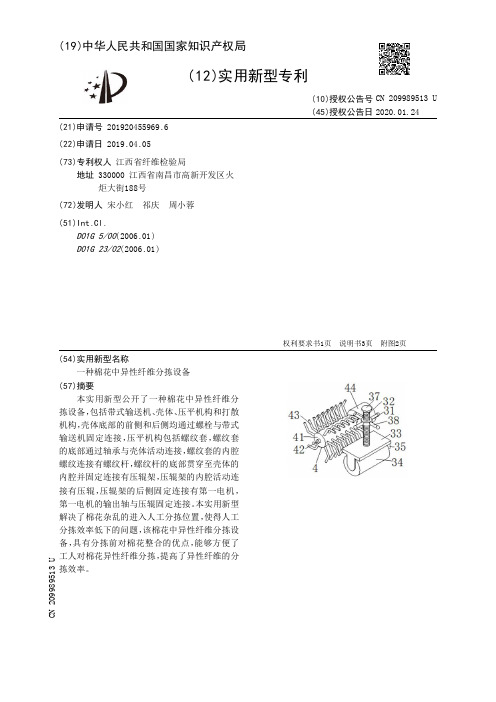

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920455969.6(22)申请日 2019.04.05(73)专利权人 江西省纤维检验局地址 330000 江西省南昌市高新开发区火炬大街188号(72)发明人 宋小红 祁庆 周小蓉 (51)Int.Cl.D01G 5/00(2006.01)D01G 23/02(2006.01)(54)实用新型名称一种棉花中异性纤维分拣设备(57)摘要本实用新型公开了一种棉花中异性纤维分拣设备，包括带式输送机、壳体、压平机构和打散机构，壳体底部的前侧和后侧均通过螺栓与带式输送机固定连接，压平机构包括螺纹套，螺纹套的底部通过轴承与壳体活动连接，螺纹套的内腔螺纹连接有螺纹杆，螺纹杆的底部贯穿至壳体的内腔并固定连接有压辊架，压辊架的内腔活动连接有压辊，压辊架的后侧固定连接有第一电机，第一电机的输出轴与压辊固定连接。
本实用新型解决了棉花杂乱的进入人工分拣位置，使得人工分拣效率低下的问题，该棉花中异性纤维分拣设备，具有分拣前对棉花整合的优点，能够方便了工人对棉花异性纤维分拣，提高了异性纤维的分拣效率。
权利要求书1页 说明书3页 附图2页CN 209989513 U 2020.01.24C N 209989513U权 利 要 求 书1/1页CN 209989513 U1.一种棉花中异性纤维分拣设备，其特征在于，包括：带式输送机（1）；壳体（2），所述壳体（2）固定在带式输送机（1）顶部的左侧；压平机构（3），所述压平机构（3）包括螺纹套（31），所述螺纹套（31）的底部通过轴承与壳体（2）活动连接，所述螺纹套（31）的内腔螺纹连接有螺纹杆（32），所述螺纹杆（32）的底部贯穿至壳体（2）的内腔并固定连接有压辊架（33），所述压辊架（33）的内腔活动连接有压辊（34），所述压辊架（33）的后侧固定连接有第一电机（35），所述第一电机（35）的输出轴与压辊（34）固定连接，所述壳体（2）后侧的右侧开设有与第一电机（35）相适配的活动槽（36）；打散机构（4），所述打散机构（4）包括转杆（41），所述转杆（41）的前端固定连接有延伸转块（42），与延伸转块（42）通过轴承与壳体（2）活动连接，所述转杆（41）的表面设置有打散支架（43），所述壳体（2）后侧的左侧固定连接有第二电机（44），所述第二电机（44）的输出轴贯穿至壳体（2）的内腔并与转杆（41）固定连接。
【CN209832909U】一种纺织印染用印花装置【专利】

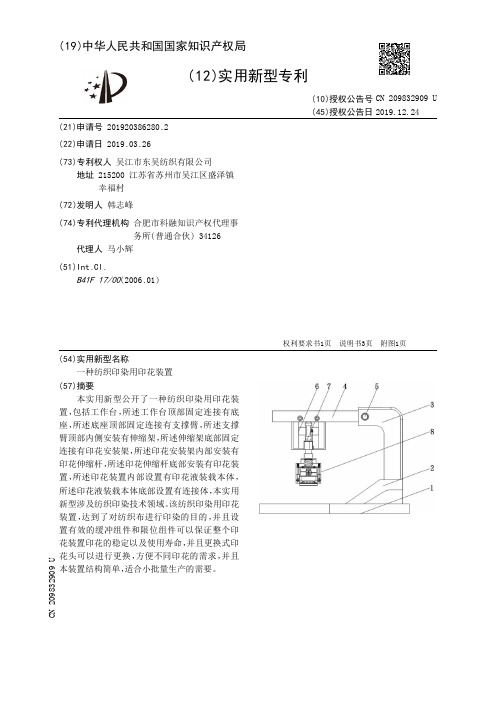

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920386280.2(22)申请日 2019.03.26(73)专利权人 吴江市东吴纺织有限公司地址 215200 江苏省苏州市吴江区盛泽镇幸福村(72)发明人 韩志峰 (74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 马小辉(51)Int.Cl.B41F 17/00(2006.01)(54)实用新型名称一种纺织印染用印花装置(57)摘要本实用新型公开了一种纺织印染用印花装置，包括工作台，所述工作台顶部固定连接有底座，所述底座顶部固定连接有支撑臂，所述支撑臂顶部内侧安装有伸缩架，所述伸缩架底部固定连接有印花安装架，所述印花安装架内部安装有印花伸缩杆，所述印花伸缩杆底部安装有印花装置，所述印花装置内部设置有印花液装载本体，所述印花液装载本体底部设置有连接体，本实用新型涉及纺织印染技术领域。
该纺织印染用印花装置，达到了对纺织布进行印染的目的，并且设置有效的缓冲组件和限位组件可以保证整个印花装置印花的稳定以及使用寿命，并且更换式印花头可以进行更换，方便不同印花的需求，并且本装置结构简单，适合小批量生产的需要。
权利要求书1页 说明书3页 附图1页CN 209832909 U 2019.12.24C N 209832909U权 利 要 求 书1/1页CN 209832909 U1.一种纺织印染用印花装置，包括工作台(1)，其特征在于：所述工作台(1)顶部固定连接有底座(2)，所述底座(2)顶部固定连接有支撑臂(3)，所述支撑臂(3)顶部内侧安装有伸缩架(4)，所述伸缩架(4)底部固定连接有印花安装架(6)，所述印花安装架(6)内部安装有印花伸缩杆(7)，所述印花伸缩杆(7)底部安装有印花装置(8)，所述印花装置(8)内部设置有印花液装载本体(9)，所述印花液装载本体(9)底部设置有连接体(12)，所述连接体(12)底部安装有更换式印花头(13)，所述印花液装载本体(9)顶部固定连接有安装滑架(10)，所述印花装置(8)内侧顶部安装有回位缓冲弹簧(11)，所述回位缓冲弹簧(11)底部与安装滑架(10)固定连接。
【CN209669519U】一种纺织面料快速梳理设备【专利】
5 .根据权利要求1所述的一种纺织面料快速梳理设备，其特征在于，所述夹持机构包括 两个对称设置的夹持架（16），所述夹持架（16）内转动连接有第二丝杆（18），所述第二丝杆 （1 8）的 上端固 定连接有转杆 ，所述转杆的 上端贯穿夹持 架（16）的 顶部并固 定连接有转盘 （17），所述第二丝杆（18）上螺纹连接有夹板（20），所述第二丝杆（18）的一侧设有固定连接 在夹持架（16）内顶部的固定杆（19），所述固定杆（19）的下端贯穿夹板（20）并与夹持架（16） 内底部固定连接。
权利要求书1页 说明书3页 附图2页
CN 209669519 U
CN 209669519 U
权 利 要 求 书
1/1 页
1 .一种纺织面料快速梳理设备，包括安装罩（1），其特征在于，所述安装罩（1）内通过调 节机构连接有滑座（5），所述滑座（5）的下侧分别固定连接有整平机构和吸尘机构，所述吸 尘机构包括固定连接在滑座（5）下侧的吸尘器（10），所述吸尘器（10）的输出端连接有吸尘 斗（11），所述安装罩（1）的底部通过升降机构连接有平台板（15），所述平台板（15）的上侧固 定连接有多组夹持机构。
4 .根据权利要求1所述的一种纺织面料快速梳理设备，其特征在于，所述升降机构包括 固定连接在安装罩（1）底部的气缸（12），所述气缸（12）的输出端贯穿安装罩（1）底部并通过 调节杆（13）固定连接有平台板（15），所述平台板（15）的下侧通过多个伸缩杆（14）与安装罩 （1）内底部连接，所述伸缩杆（14）上套设有弹簧，所述弹簧的上下两端分别与平台板（15）下 侧和安装罩（1）内底部连接。
【CN209890880U】一种纺织加工用棉线上针装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920596483.4(22)申请日 2019.04.28(73)专利权人 安徽天宇纺织有限公司地址 246500 安徽省安庆市宿松县洲头乡宗营村(72)发明人 周应泉 (74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 沈尚林(51)Int.Cl.D05B 87/02(2006.01)(54)实用新型名称一种纺织加工用棉线上针装置(57)摘要本实用新型公开了一种纺织加工用棉线上针装置，包括支架，所述支架上固定连接有安装板，且安装板底端固定连接有支座，所述支座上固定安装有插轴，所述安装板上设有第一安装口，且插轴贯穿第一安装口，所述插轴上套设有棉线筒，所述安装板上贯穿有极细铁丝，且极细铁丝顶端固定安装有顶盘，所述支架上设有支撑转板，且支撑转板位于顶盘下侧，所述支架上固定安装有固定台。
本实用新型通过将针固定于固定台和移动台之间，在极细铁丝自重作用和电磁铁的电磁作用下，使缠绕有棉线的极细铁丝穿过针体的穿线口，然后时移动台下降拉出绕线，再连带推出穿线针，本装置机械穿线，穿线效率高，给视力较差人员提供便利，提高生产效率，促进纺织业发展。
权利要求书1页 说明书3页 附图2页CN 209890880 U 2020.01.03C N 209890880U权 利 要 求 书1/1页CN 209890880 U1.一种纺织加工用棉线上针装置，包括支架(1)，其特征在于：所述支架(1)上固定连接有安装板(5)，且安装板(5)底端固定连接有支座(2)，所述支座(2)上固定安装有插轴(3)，所述安装板(5)上设有第一安装口，且插轴(3)贯穿第一安装口，所述插轴(3)上套设有棉线筒(4)，所述安装板(5)上贯穿有极细铁丝(8)，且极细铁丝(8)顶端固定安装有顶盘(7)，所述支架(1)上设有支撑转板(6)，且支撑转板(6)位于顶盘(7)下侧，所述支架(1)上固定安装有固定台(9)，且固定台(9)上设有插口，所述固定台(9)下侧设有移动台(18)，且移动台(18)顶端设有和插口相连通的插槽，所述插口和插槽内插有同一穿线针(13)，且穿线针(13)内端为穿线口(14)，所述固定台(9)上设有和插槽相连通的插口，且极细铁丝(8)底端延伸至插口内，所述极细铁丝(8)上设有绕线环槽，且棉线筒(4)的棉线拉出端缠绕于绕线环槽槽壁上，所述移动台(18)正对插口设有卡槽，且卡槽内固定安装有电磁铁(15)。
【CN209835267U】一种棉纱收线装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920643652.5(22)申请日 2019.05.04(73)专利权人 江西恒邦纺织有限公司地址 331800 江西省抚州市东乡区东乡经济开发区东升工业园南京路2号(72)发明人 赵立强 (51)Int.Cl.B65H 54/74(2006.01)B65H 54/28(2006.01)B65H 54/54(2006.01)B65H 54/20(2006.01)(54)实用新型名称一种棉纱收线装置(57)摘要本实用新型公开了一种棉纱收线装置，包括支撑底座、第二支撑板和第三支撑板，所述第二支撑板安装于支撑底座的顶部一侧，所述第三支撑板安装于支撑底座的顶部另一侧，所述第三支撑板的一侧顶部安装有转动电机，且转动电机的输出轴上安装有槽块，所述第二支撑板的一侧顶部开设有第一凹槽，且第一凹槽一侧安装有支撑块。
本实用新型提出的一种棉纱收线装置，通过在第二支撑板上设置有支撑块，在第三支撑板上设置有槽块，并在绕线管的一侧设置有第一弹簧和隔板，当绕线管绕满棉纱线时，可以取下固定螺栓，并将绕线管向第二支撑板一侧按压，使槽块内的绕线管脱落，进而取下绕线管，对其进行更换，实现了非常便捷有效的更换绕线管的效果。
权利要求书1页 说明书3页 附图3页CN 209835267 U 2019.12.24C N 209835267U权 利 要 求 书1/1页CN 209835267 U1.一种棉纱收线装置，包括支撑底座(9)、第二支撑板(4)和第三支撑板(7)，其特征在于，所述第二支撑板(4)安装于支撑底座(9)的顶部一侧，所述第三支撑板(7)安装于支撑底座(9)的顶部另一侧，所述第三支撑板(7)的一侧顶部安装有转动电机(8)，且转动电机(8)的输出轴上安装有槽块(16)，所述第二支撑板(4)的一侧顶部开设有第一凹槽，且第一凹槽一侧安装有支撑块(12)，所述第二支撑板(4)和第三支撑板(7)之间安装有绕线管(5)，且绕线管(5)的圆周一端安装有隔板(14)，隔板(14)的一侧中部安装有第一弹簧(13)，所述绕线管(5)的一侧插接于支撑块(12)和第二支撑板(4)之间，所述绕线管(5)的另一侧插接于槽块(16)的槽口内壁，所述槽块(16)的顶部中央和绕线管(5)顶部另一侧安装有同一个固定螺栓(15)。
【CN209507295U】一种纺织设备绕线辅助装置【专利】
特别是涉及一种纺织设备绕线辅助装置，其可增 强线筒在支撑件上的 稳固性 ，提高使 用效果 ；同 时增加所能套装固定的线筒的数量，降低使用局 限 性 ；且增强对支撑件的 支撑效果 和稳固性 ，提 高对传动轴的保护效果 ，增强使 用性 ；包括底座、 支架 、伺服电 机 和支撑件 ，伺服电 机的 右部输出 端上设置有传动轴 ；支撑件包括 第一支杆 、第二 支杆和第三支杆，伺服电机设置有三组 ；还包括 第一支撑架 、第二支撑架和第三支撑架 ；还包括 多组左固定板、多组左螺母、多组右固定板和多 组 右螺母 ，第一支杆 、第二支杆 和第三支杆外 侧 壁上均设置有外螺纹结构，多组左螺母和多组右 螺母分别螺装在第一支杆、第二支杆和第三支杆 上。
代理人 谈杰
(51)Int .Cl . B65H 54/20(2006 .01) B65H 54/54(2006 .01)
(10)授权公告号 CN 209507295 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种纺织设备绕线辅助装置
( 57 )摘要 本实用新型涉及纺织绕线设备的技术领域，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920567474.2
(22)申请日 2019.04.24
(73)专利权人 江苏臻善纺织品有限公司
地址 223600 江苏省宿迁市沭阳县经济技
术开发区中小企业产业园8号厂房
(72)发明人 杨礼刚
(51)Int.Cl.
D06B 1/02
(2006.01)
D06B 23/20
(2006.01)
D06B 23/04
(2006.01)
(54)实用新型名称
一种纺织纱线清洗装置
(57)摘要
本实用新型公开了一种纺织纱线清洗装置，
包括清洗仓，所述清洗仓顶部设有电机，所述电
机下端连接V型搅拌棒，所述电机下方设有清水
分流管，所述清水分流管下端设有喷头，所述清
水分流管一端连接进水口，所述进水口设有控制
阀门，所述清洗仓内设有纱线框，所述纱线框下
方设有气流分流管，所述气流分流管一端连接空
气压缩装置，所述清洗仓底部设有出水口，所述
清洗仓壳体上设有控制器，所述控制器与电机、
空气压缩装置、控制阀门电性连接，抽屉式的纱
线框方便纱线的取放，底部的气流分流管放出的
气流能够带走纱线上的污垢，V型搅拌棒搅拌，提
升清洗的效率，控制器可设置出水量与清洗时间
减少人力浪费，整个装置结构简单，操作方便。
权利要求书1页 说明书2页 附图3页
CN 209989554 U
2020.01.24
C
N
2
0
9
9
8
9
5
5
4
U
1.一种纺织纱线清洗装置，包括清洗仓(1)，其特征在于：所述清洗仓(1)顶部设有电机
(2)，所述电机(2)下端连接V型搅拌棒(3)，所述电机(2)下方设有清水分流管(4)，所述清水
分流管(4)下端设有喷头(7)，所述清水分流管(4)一端连接进水口(5)，所述进水口(5)设有
控制阀门(6)，所述清洗仓(1)内设有纱线框(8)，所述纱线框(8)一端设有把手(9)，所述纱
线框(8)下方设有气流分流管(10)，所述气流分流管(10)一端连接空气压缩装置(11)，所述
清洗仓(1)底部设有出水口(12)，所述清洗仓(1)壳体上设有控制器(13)，所述控制器(13)
与电机(2)、空气压缩装置(11)、控制阀门(6)电性连接。
2.根据权利要求1所述的一种纺织纱线清洗装置，其特征在于：所述纱线框(8)设有盖
板(14)，所述纱线框(8)底部与盖板(14)均密布网孔。
3.根据权利要求1所述的一种纺织纱线清洗装置，其特征在于：所述控制器(13)可设置
电机(2)与空气压缩装置(11)的开启与关闭。
权 利 要 求 书
1/1页
2
CN 209989554 U
