自清洗网式过滤器操作使用说明书..
自清洗过滤器说明书
全自动自清洗过滤器产品手册上海徐净环保设备有限公司工作原理ZQ系列全自动自清洗过滤器是一种全自动在线自清洗水过滤器，过滤器网内安装一套不锈钢刷，或吮吸扫描器，或丝刷+吮吸组合，以上装置由减速电机带动旋转，在过滤器端盖上或底部安装一个电动排污阀。
工作时，浊水由进水口进入，通过不锈钢楔形网过滤污物。
净水由出水口流出，当污物聚集过多时，造成过滤不畅，腔体压力上升，当进出水的压力差值达到一定值时（预先设定），压差开关发出信号给控制器，控制器启动减速机电机，带动内部装置旋转刷掉或吮吸污物杂质。
同时打开电动排污阀，排出污物，清洗时间约为1分钟，自清洗期间无需断流，排污压力损失不超过0.05MPa，流量损失不超过1%。
设备分类按控制方式，可分为手动、自动两种类型；按清洗方式，可分为刷式、吮吸式、刷吸式三种类型；按构造方式，可分为L、Y型两种类型。
技术参数最高水温50℃反冲时间60-120秒反冲耗水量约500公升(水压4kg时)电源380v 、50HZ、3相、控制器：220v产品特点1） 过滤精度默认为 100 微米，且从 100 至 3000 微米可选，过滤面积大，纳污量高， 用户可根据实际工况定制。
2）清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。
全自动自清洗过滤 器控制系统中的参数可调节。
3）设有电机过载保护，可有效保护电机。
4）具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少， 不超过总流量的 1%。
5）维修性强、安装拆卸简便易行。
6）与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。
电机功率0.03-0.75kw过滤器机壳 碳钢或不锈钢 滤网 不锈钢(编织、烧结、楔形)过滤精度50-3000微米Y 型自清洗过滤器技术参数及规格尺寸L 型自清洗过滤器技术参数及规格尺寸规格型号进出口 尺寸 DNL1 mmL2 mmL mmD mmH mm最大 流量 t/h 重量 KgZQ-50Y(S/Z) 50 500 710 330 159 550 19 50 ZQ-80Y(S/Z) 80 550 710 330 159 550 50 52 ZQ-100Y(S/Z) 100 670 810 430 219 670 80 76 ZQ-125Y(S/Z) 125 690 820 430 219 680 125 80 ZQ-150Y(S/Z) 150 800 950 480 273 720 180 114 ZQ-200Y(S/Z) 200 900 1050 560 325 850 320 154 ZQ-250Y(S/Z)250120013507444261050490260 规格 型号进出口尺寸DN最大 流量 t/hA mmB mm排污 mm型号说明：如：Z Q （S/X ）-150 Y (S/Z)S 表示手动控制，Z 表示自动控制 表示为Y 型表示进出口经：DN150mm表示自清洗过滤器(S 刷式，X 吮吸式，SX 刷+吮吸结合)用户选型参考因素：▲系统处理水量，设备进出口通径；▲杂质过滤精度要求；▲系统工况要求，如：动力源、管道压力、空间布局、温度；▲过滤水体的水质状况；▲对于含强酸、强碱或其他特殊水质等情况，应用户要求特殊定制；▲过滤絮状物，原则上不选用刷式清洗，应选用吮吸式清洗设计．主要应用领域：1、空调暖通系统：有效降低悬浮物及浊度，解决冷凝器、冷却器等系统堵塞问题，使除垢设备及药剂的效果达到最佳，提高系统运行效率；2、钢铁：用于原料场、烧结球团厂水处理过滤、高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤；3、汽车制造：涂装生产线、冷却循环水系统，在汽车、拖拉机、摩托车、发动机制造水处理工序都有广泛应用；4、发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却循环水、密封用水的过滤；5、石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本；6、农业园林及造纸：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品；7、给水及污水处理：用于预处理系统中，提高系统运行效率；8、矿山：过滤井下喷淋水，保证系统工作正常；9、机械、食品或其他：对系统进行自动、精密过滤，用来防止冷却水系统堵塞。
LEB-L10自清洗过滤器操作手册
2
Amit filtration systems
技术参数
概述 最高流量
最小工作压力 最大工作压力 过滤面积 进出口管径 筒体直径 最高工作温度 重量 滤网精度 滤网形式
500 吨/小时 1880 美制加仑/分
1巴
15 psi
10 巴 6,000 cm2
145psi 930 in2
250 mm
10″
行改变或修整。 安装 1. 根据本手册中的安装说明部分来进行安装过滤器。 2. 通保留有足够的空间以方便以后的操作以及维护保养。 3. 接线电缆必须是通过专门的电气认证的标准电缆认证产品。使用标准或认可的各种
元件。 4. 电控柜前安装一个主电路电气开关。 5. 如果控制柜安装得太远以至不能看到过滤器，必须在靠近过滤器边安装一个断路开
维护。 2. 用户最好布置一个配套的平台和安全栅栏以便能在不攀越管道或其它设备的情况下
也能够方便地靠近过滤器。 3. 工作一周以后检查并重紧螺栓。
4
Amit filtration systems
安装示意图
*2 0 0 0 (打开过滤器所需的最小空间距离）
4 2
标注尺寸:毫米(英寸) 1. 10" 进口蝶阀 2. LEB -10过滤器 3. 2"排污阀 4. 10" 止回阀 5. 10" 旁通蝶阀 6. 10" 出口蝶阀 所有尺寸的公差为±5
备没有损害。 8. 用酸或其它化学剂清洗过滤器，必须使用匹配的相关材料安全操作，并且对附近工
人与设备没有损害。 使用起重部件 1. 起吊过程中，确保过滤器或起吊部件链接牢固并处于安全状态。 2. 确非得已，请不要离开起吊设备，避免在起吊设备下工作。 3. 起吊过程中请戴上安全头盔。
JT操作使用说明书
全自动自清洗过滤器操作使用说明书AF-JT型号天辰实业目录一、产品概述........................................................1 二、产品使用围....................................................2 三、产品功能及特点.. (2)四、产品型号说明....................................................3 五、产品构造说明....................................................3 六、外型及安装尺寸.. (4)七、技术性能参数....................................................5 八、使用本卷须知....................................................5 九、安装运输........................................................5 十、使用方法........................................................8 十一、维护保养.....................................................11 十二、调试.........................................................12 十三、故障处理.. (12)过滤属于水的净化过程中不可缺少的处理手段，用于拦截水中的杂质，以净化水质或保护系统中其他设备的正常工作。
普通网式过滤器因其过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域，但其缺点是纳污量小、易受污物堵塞、清洗工作复杂，必须对设备进展拆卸才能实现对过滤局部的清洗，无法监控过滤器的状态，而且受人为因素影响比较大，使整个系统的自动化程度很低。
全自动自清洗过滤器操作规程
全自动自清洗过滤器操作规程全自动自清洗过滤器是一种用于水处理系统的设备，可以自动清洗过滤器，保持过滤器的良好运行状态，提高水处理系统的效率。
为了确保全自动自清洗过滤器的安全使用和正常运行，制定以下操作规程：一、操作人员要求：1. 操作人员必须经过专业培训，掌握全自动自清洗过滤器的结构、工作原理和操作方法，并熟悉相关安全措施；2. 操作人员必须具备一定的水处理知识和经验，并具备一定的电气知识。
二、安全措施：1. 在操作过程中，严禁将手指或其他物体伸入过滤器的进出口或排污口；2. 操作人员必须经常检查设备的接地情况，确保设备接地良好；3. 使用过滤器时，严禁有电气设备或开关进入水中。
三、开机操作：1. 启动前，首先检查过滤器的供电线路和水路连接是否正常，确保过滤器处于正常工作状态；2. 接通电源，确认过滤器的电源指示灯亮起；3. 打开过滤器的水源阀门，确保水源畅通；4. 按下开机按钮，过滤器开始运行。
四、运行过程中的操作：1. 定期检查并清除过滤器的进口过滤器网，确保其不被堵塞；2. 根据实际情况，定期检查并清洗过滤器排污口，并排除污物；3. 定期检查并清洗过滤器的自动洗涤系统，确保其正常运行；4. 如果出现异常，如水流量减少、水质变差等情况，应及时停机检查，找出问题原因并进行处理；5. 定期检查过滤器的润滑系统，并及时添加润滑油。
五、关闭操作：1. 停机前，应先关闭过滤器的水源阀门，待过滤器中的水流停止后再关闭电源；2. 确认过滤器已完全停机后，再关闭水出口阀门。
通过以上操作规程的执行，可以保证全自动自清洗过滤器的安全使用和正常运行，提高水处理系统的效率和运行稳定性。
同时，操作人员应定期对过滤器进行维护保养，检查系统的运行状况，及时处理问题，保障全自动自清洗过滤器的长期稳定使用。

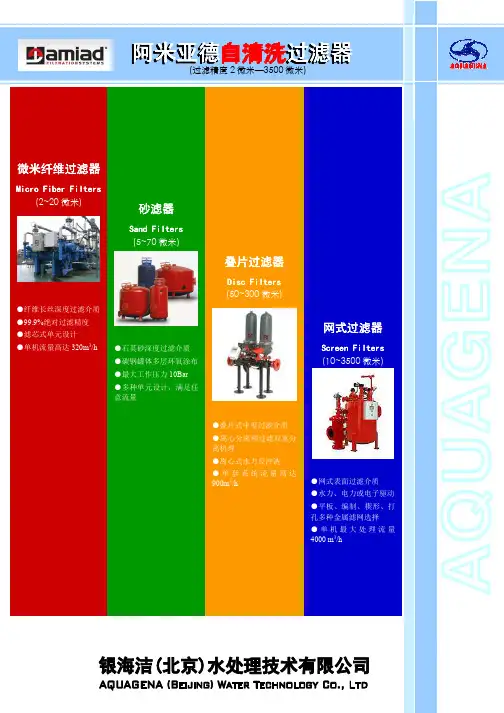

阿米亚德自清洗过滤器 说明书
⑤手孔 ⑧净水腔 ④集水器/水冒
③出水口
然而提供高效的过滤系统则需要丰富的相关知识和经验。 Amiad 在过滤领域有 40 多年的经验，从而能够给水处理用户
AMF 结构图
设计、安装和运行复杂的砂滤系统。
过滤过程
过滤时，待过滤的水从进水口（1）进入过滤器，经过布水盘（2） 通过污水腔（9），均匀分布到砂床（7）的表面，流入砂层。当 水流经砂层时，水中待过滤去除的杂质被拦截在砂床表面及不同 深度处。干净的水通过砂床到达集水器、水冒（4），收集到净水 腔（8），然后经过出水口流出。
是表面过滤作用，就是某些大于砂粒间隙的杂质颗粒由于机 械拦截而被截留在砂床表面，同时这些颗粒彼此重叠架桥，
⑦砂床
在砂层表面形成更致密的污染障碍层，拦截粒径更小的杂质。
（2）惯性沉淀作用，堆积的砂床有巨大的表面积（1m3 的
0.5mm 石英砂的接触面积可达到 400m2），颗粒杂质在水力推
动下，惯性地沉积到砂子表面而被拦截。（3）接触絮凝作用， 杂质颗粒在砂粒之间随水流运动时，和砂子表面发生碰撞， 较小的颗粒不断累计絮凝在一起。
自动清洗过程
Removal, F(%) 120
Percentage Removal Comparison
过滤效率(%)
99.9 99.9
99.9
99.9
100
80 60 40 20 00
0
97 85
73 71
60 55
40 43
33
30
28
15 16 18
7 3
8
83
80
2µm
63
3µm
7µm
10µm
92,500
370,000

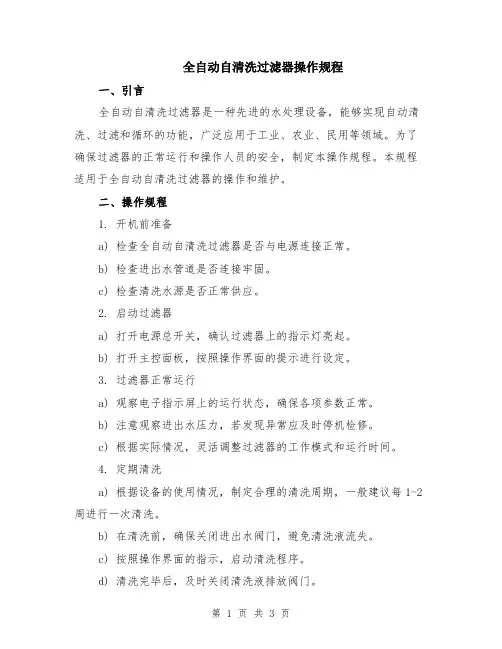

全自动自清洗过滤器操作规程
全自动自清洗过滤器操作规程一、引言全自动自清洗过滤器是一种先进的水处理设备，能够实现自动清洗、过滤和循环的功能，广泛应用于工业、农业、民用等领域。
为了确保过滤器的正常运行和操作人员的安全，制定本操作规程。
本规程适用于全自动自清洗过滤器的操作和维护。
二、操作规程1. 开机前准备a) 检查全自动自清洗过滤器是否与电源连接正常。
b) 检查进出水管道是否连接牢固。
c) 检查清洗水源是否正常供应。
2. 启动过滤器a) 打开电源总开关，确认过滤器上的指示灯亮起。
b) 打开主控面板，按照操作界面的提示进行设定。
3. 过滤器正常运行a) 观察电子指示屏上的运行状态，确保各项参数正常。
b) 注意观察进出水压力，若发现异常应及时停机检修。
c) 根据实际情况，灵活调整过滤器的工作模式和运行时间。
4. 定期清洗a) 根据设备的使用情况，制定合理的清洗周期，一般建议每1-2周进行一次清洗。
b) 在清洗前，确保关闭进出水阀门，避免清洗液流失。
c) 按照操作界面的指示，启动清洗程序。
d) 清洗完毕后，及时关闭清洗液排放阀门。
5. 故障处理a) 如果出现故障，应立即停机检修，不得擅自操作。
b) 若无法处理故障，请及时联系设备供应商或专业维修人员。
三、安全操作注意事项1. 操作人员应具备相关的专业知识和技能，严禁未经培训人员操作设备。
2. 在操作过程中，应佩戴防护手套和眼镜，避免直接接触滚筒和管道。
3. 不得随意改变设备参数和设定值，以免影响设备的正常运行。
4. 在清洗过程中，要注意避免热水或化学药品溅入皮肤或眼睛。
5. 停机维修前，必须断开电源和进出水管道，确保操作人员的安全。
四、维护保养1. 定期检查设备的电线、管道等连接部位，确保无松动或漏水现象。
2. 定期检查设备的滤网和滚筒，清除其中的杂质和沉积物。
3. 定期检查设备的运行参数，如进出水压力、温度等，保持在正常范围内。
4. 根据设备的使用情况，定期更换滤芯和密封件，确保设备的正常运行。
自动反洗表面过滤器操作说明书
滤 膜 跑 浑
每根滤管中出 中和水，可延长或缩短反应时 穿滤 浑，出细微的 间，观察反应水自然沉降效果是否 过滤元素微粒小， 颗粒，但出浑 可自然沉降清，沉降时间、沉降物 细小颗粒穿过滤膜 量较多 的情况以及是否有沉降分层。 单根滤管出细 微颗粒或细小 滤管密封跑浑 浑水水柱 抽取问题滤管检查，竖直从内 部注清水，检查滤膜是否有针孔跑 浑，无针孔跑浑，可检查大头专用 卡子密封的紧固，如有松动，更换 专用卡子。 大头处有气泡，大头跑浑水的 地方有冲击干净的痕迹，将问题滤 管抽出检查大头密封垫是否垫压 的平整。 查看法兰密封垫或上紧法兰紧固 螺栓。(若连接法兰管道为塑料材 质，应在其法兰接口处加钢质法 兰，确保阀门连接面钢质连接且受 力均匀) 手动检查电磁阀进行转换检 查，看是否能达到正常工作（电磁 阀工作所需最低气压≥1KG）。若： 可正常工作，可再检查电磁阀（手 动多次气转换，进行电磁阀内部的 清洁处理）；若不正常工作，1、 更换新电磁阀；2、检查挠性阀门 的橡胶内胆。
- 16 -
6、停机注意事项
� 每次停机前必须手动反冲，保持滤膜表面无结垢； � 长时间停机后必须对滤膜进行清洗。清洗办法详见本章第 1 条； � 停机之后检查所有大头密封垫密封是否良好、检查防腐螺帽 是否有松动； � 停机后关闭总气源，使挠性阀门处于无气状态下； � 停机后关闭控制箱电源； � 停机后检查压力表连接管，清理泥垢，以防堵塞。
自动反洗表面过滤器 使用说明书
陕西金禹科技发展有限公司
目
录
一：操作说明------------------------- 2 二：安装说明-------------------------11 三：设备维护、保养及停机注意事项-----14 四：主要配件数量表-------------------18 五：产品合格证-----------------------20 六：电器接线图-----------------------22 七：常见问题及解决办法---------------24
全自动自清洗过滤器操作规程
全自动自清洗过滤器操作规程1. 概述全自动自清洗过滤器是一种新型过滤器，具有自动清洗功能，可自动处理大量脏污水，并保证过滤器的正常运行。
本文档简要介绍了全自动自清洗过滤器的操作规程，包括准备工作，操作流程和注意事项。
2. 准备工作在使用全自动自清洗过滤器前，需要作好以下准备工作：1.了解过滤器的结构和工作原理；2.熟悉各种阀门、管道和操作按钮的位置和用途；3.检查过滤器滤网是否清洁，若有污垢需要及时清洗；4.检查电源是否正常连接，所有电气设备是否正常工作；5.检查周围环境是否安全，是否有杂物或障碍物；6.佩戴好劳保用具，如手套、口罩等。
3. 操作流程步骤一：打开总阀门打开总阀门后，待水流稳定之后，打开空气阀，排出进水管内积存的空气，防止产生压力波动，损坏设备。
步骤二：开启本机电源确认电源连接正常后，开启本机电源。
等待设备启动，直到屏幕显示正常后，按启动键进入准备状态。
步骤三：设置操作参数设置所需的操作参数，包括启动方式、运行时间、清洗时间等，在设备启动前完成设置。
步骤四：运行设备在设置好操作参数并确认无误后，通过触摸屏启动设备。
设备将依据设置的参数进行自主过滤。
步骤五：清洗设备等待设备过滤一定时间后，进入清洗状态。
此时设备会自动清洗滤筒表面的污物，清洗完毕后重新回到过滤状态。
清洗完毕后，按照需要重新设置操作参数，再次启动设备。
步骤六：关闭设备在使用完毕后，需要关闭设备。
先关闭进水阀，排空管路内的水，再关闭总阀门，最后关闭电源，保持设备环境的整洁。
4. 注意事项1.在操作设备时，应注意操作指引，以避免误操作导致设备故障；2.在使用前，要检查滤网是否清洁，及时清洗以确保过滤效果；3.在清洗设备时，应注意安全，避免被喷出的水射伤；4.定期对过滤器进行保养和维护，如更换滤网、清洗电气设备等；5.禁止将非水体或化学液体经过本设备过滤，以保证设备正常使用。
5. 总结全自动自清洗过滤器在水处理中担负着重要的角色，在操作过程中遵循上述操作规程，可更好地发挥其优势，保证设备正常运营。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自清洗网式过滤器操作维护使用说明书北京天元恒业水处理工程技术有限责任公司二○○六年十二月目录1、概述2、E.L.I 自清洗过滤器特性3、技术参数4、自清洗过滤器工作原理5、过滤器安装注意事项6、过滤器的安装调试步骤7、过滤器的日常维护8、过滤器故障的解决办法9、过滤器各部件的拆卸及安装方法附录过滤器零件详解图一、概述自清洗过滤器的作用是截留去除原水中携带的颗粒性杂质、铁锈和悬浮物，保证超滤的进水安全。
系统设3台自清洗过滤器，分别对应3套超滤装置，每台过滤器设备出力为100m3/h，过滤精度为100µ。
自清洗过滤器为精确过滤，由不锈钢编织网作为过滤元件，将水中的颗粒性杂质截留，并根据压差或时间自动进行清洗，使之恢复原有性能。
清洗过程中不断流，仍然保证系统的连续运行。
设备为组合单元式成套供货，现场只需要土建基础的固定和进出口管道的连接，无须现场组装。
设备调试时，只需接通电源和设定好进出口压差和累积时间（数值可调）即可投入运行。
自清洗过滤器上配套提供一套控制盘，防护等级为IP65，并装设必要的监测仪表。
控制器可根据进出口压差和累积时间自动控制过滤器的清洗过程，反洗采用过滤器的出水进行，不设外部加压水源和空气辅助反洗。
系统同时可对设备异常运行状态进行监视报警。
图1 E.L.I自清洗网式过滤器二、 E.L.I自清洗过滤器特性1、全自动控制连续运行，设备工作过程由专用的PLC 控制器控制，不需人工干预。
工作、清洗状态之间自动切换，可确保连续出水，系统压损小。
2、适应性好、处理能力强、占地面积小,可以轻松处理各种工业用水、污水(排水)、地表水和井水等水源。
即使进水水质发生较大波动系统也可以自动适应，进行处理。
3、高效清洗，自耗水低。
高速和彻底的清洗，只在5 10秒左右即可完成。
4、运行可靠，使用寿命长，采用高科技不锈钢格网，坚固、无磨损、无腐蚀，经多年工业实验验证，过滤和清洗效果不会随使用时间而变差。
5、特殊的集污器设计，采用较小的吸口，这样在冲洗时可以在吸口处形成更大的吸力，对滤网上沉积的污物进行更有效的清理。
对于悬浮物含量较高的情况也能胜任。
三、技术参数图2 安装图过滤器材质：过滤器壳体涂衬环氧树脂的碳钢ST37法兰涂衬环氧树脂的碳钢ST37滤网不锈钢316L（编织）滤网支架结构特殊P.V.C吸污管特殊P.V.C.、黄铜液压活塞不锈钢304，橡胶– EPDM，黄铜旋转轴及轴承黄铜，不锈钢303螺栓、螺母不锈钢303控制单元黄铜、不锈钢、P.V.C、聚乙烯排污阀不锈钢、橡胶、黄铜、铝密封圈橡胶– EPDM四、自清洗过滤器工作原理水由入水口（1）进入过滤器，到达细滤网（2），在此处水中的颗粒杂质将被滤除。
随着水流的不断经过，水中的脏物、杂质不断在细滤网上累积，因此在细滤网内、外两侧形成了一个压力差。
当这个压力差（ΔP）达到预设值时，自动反冲洗过程被启动，同时净水的供应不中断：排污阀（4）打开，过滤器内的高压由液压活塞（5）被释放，同时将水排出；导致液压马达室（6）和吸污管（7）内的压力大幅度下降，此时在吸嘴（8）处发生吸污过程。
由排污阀排出的水需要经过液压马达（9），特殊设计的液压马达在水流流经时，产生旋转运动，并带动吸污管进行旋转运动；同时系统压力平衡的改变，也引起了吸污管的水平运动；吸污管旋转运动和水平运动的结合，将整个滤网的内表面完全清洗干净。
整个反冲洗过程需要5 秒钟。
在反冲洗结束后，排污阀（4）关闭，系统内的压力恢复初始状态。
过滤器开始准备下一个反冲洗周期。
过滤后的净水由出水口（12）流出。
控制器（3）通过时间或压差开关来控制清洗过程。
控制器（3）通过电磁阀（11）介助水力控制排污阀的打开与关闭来完成对过滤器的反清洗。
只要内部时间或压差达到压差指示仪所预定的压力大小时，反冲洗过程将自动进行，整个过程只需5秒（可以被用户调整）。
如果在一次冲洗周期过后，压差并无改变，第二次冲洗将会在15秒后进行。
图3 E.L.I自清洗网式过滤器结构图1、入水口2、细滤网3、控制器4、排污阀5、液压活塞6、液压马达室7、吸污管 8、吸嘴 9、液压马达10、压差指示仪 11、电磁阀 12、出水口1、安装时请确认过滤器的入、出口。
（在过滤器壳体上作有标识）2、将过滤器安装到位后，请检查控制管线及各部件的连接是否紧固。
3、检查控制管线有无被挤压变形或打死弯的情况，如有请进行处理，否则将直接影响过滤器的正常工作。
4、检查由排污阀接出的排污管道：A、排污管管径≥40㎜排污管长度≤5mB、排污管的安装是否水平，尽量减少走弯路。
C、确认排污管道的出口是否直接接触大气，禁止将排污管道内通压力，否则将直接影响过滤器的正常工作。
5、电磁阀排水端接出的管线同样也是直接接触大气，禁止在其管线内通有压力。
6、确认控制器及电子部分做好防水处理并没有被水淋的可能。
7、完成以上的确认后，如果过滤器出口安装了阀门，请将其打开，然后缓慢打开入口的水力阀门，确认没有渗漏的现象，然后接通电源。
8、查看过滤器入、出口的压力，做好记录。
注：过滤器的工作条件为：环境温度：0℃以上；最小工作压力：2 bar工作温度：65℃以下；最大工作压力：10 bar1．仔细检查过滤器控制管线的连接。
图4 交流控制器过滤器控制管线连接图1）液压活塞与排污阀的控制管线连接电磁阀的出水口（手动强制钮的对面）2）压差指示仪有两个接口，分别接过滤器的高压部（入水）和低压部（出水），在指示仪上分别标有“high”及“low”字样。
3）电磁阀的上部连接过滤器的低压部（出水）。
A.电磁阀的排水口为手动强制钮侧的接口B.电磁阀的入水口在电磁阀的下部2．缓慢打开过滤器的入口阀门（如果过滤器安装了出口阀门，应先将其打开），确认工作压力没有异常。
3．手动强制电磁阀，确认系统可以进行反清洗。
电磁阀手动强制的方法:PVC 电磁阀的强制方法：如图（5）所示，用手将电磁阀中部的扳手顺时针旋转90°，将会改变电磁阀入水口与出水、排水口的工作状态来控制排污阀的开闭，对过滤器进行手动反清洗。
黄铜座电磁阀的强制方法：如图（6）所示，用一字螺丝刀将黄铜座上部的螺钉顺时针旋转90°，将会改变电磁阀入水口与出水、排水口的工作状态来控制排污阀的开闭，对过滤器进行手动反清洗。
图 5 PVC电磁阀图 6 黄铜座电磁阀4．交流T2AC 控制器的设置。
T2AC 交流控制器的电源为：115V AC-230V AC 50/60Hz在标有1、2、3、4 的端子中，若1-2 短路、3-4 短路，其输入电源为110V ；若2-3 短路，其输入电源为220V。
电磁阀输出口：24V 交流，10W●打开控制盒，查看控制电路板上标识为“S1”的组合乒乓开关的数值是否为“0000”（下、下、下、下）----表示为反清洗时间为５秒。
根据水质的状况不同，可以对清洗间隔时间进行适当调整。
●连接电源，确认电源指示灯亮起。
●将压差指示仪的低压控制端管线拆下，确认过滤器进行反清洗，然后迅速将管线复位，查看电磁阀是否动作，并观察电磁阀及排污阀是否在5 秒后关闭。
●查看压力表，确认入口与出口的压差不超过0.1bar 。
●将压差指示仪的设定旋钮设定为0.5bar 或7psi 。
过滤器状态指示灯图7 图8上图中标示部分解释：A –内部程序设置跳线开关B –电源指示灯（绿色）C –过滤器状态指示灯（红色）D –手动清洗按钮E –连接状态指示灯和手动清洗按钮的插头内部程序设置注意：系统内部已设定当收到DP 信号10 秒钟延迟后，才能启动反冲洗。
七、过滤器的日常维护1．过滤器外壳检查内容：检查是否有被腐蚀的现象实施方法：若有被腐蚀现象，用砂纸打磨该区域，并涂上一层薄薄的漆加环氧树脂层。
周期：1 次/月2．过滤器是否有渗漏现象内容：检查过滤器的端盖、管道连接处、液压活塞头部等位置是否有渗漏现象。
实施方法：a. 若是螺纹连接，将部件拆下，在螺纹处缠生料带再连接。
b. 若是密封垫连接，更换密封垫或紧固连接部。
周期：1 次/月3．过滤器的控制器检查内容：对交流控制器查看指示灯是否亮起（绿色）周期：1 次/周4．检查系统流量是否正常内容：查看过滤器出口的流量较之初次安装后有无变化（在入口流量没有变化的情况下）周期：1 次/周5．检查过滤器的压力表内容：检查压力表是否完好，记录过滤器入、出口的水压力实施方法：通过转换三通阀。
周期；2 次/周6．检查过滤器入、出口的压力差内容：检查过滤器进水口及出水口的压力差是否小于预先设定的反冲洗启动压差值（通常为0.5BAR）。
实施方法：通过转换三通阀。
周期：2 次/周7．检查排污管道内容：查看排污管道出口处有无堵塞现象周期：1 次/月8．查看电磁阀排水口内容：确认电磁阀排水口管道没有压力周期：1 次/月八、过滤器故障的解决办法1、手动强制电磁阀，过滤器无法进行反清洗●检查过滤器的入、出口水压正常（出口水压不低于2bar）●检查电磁阀的入口（高压）管线内水压正常（压力应等于过滤器入口水压）若不正常，检查管线与过滤器入口连接处的微型过滤器是否被异物堵塞●拆下连接排污阀的电磁阀出口管线，强制电磁阀，查看电磁阀是否有水喷出。
若没有：A . 断开控制器电源，再次强制电磁阀，确认是否有水喷出。
B. 若还没有，可以确定为电磁阀不良。
●若有水喷出，检查连接排污阀的控制管线是否堵塞。
●若控制管线良好，可以确定为排污阀被异物卡住或排污阀不良。
2、按下手动清洗按钮，过滤器无反应●手动强制电磁阀，确认过滤器可以进行反清洗。
若不可以，参照上述的方法进行故障排除。
●确认交流T2AC 控制器的指示灯亮起。
在控制盒上有一绿色指示灯，正常时此绿灯常亮。
●交流控制器检查步骤:A 按下手动反清洗按钮，确认控制盒上的红色指示灯闪烁，并听到电磁阀发出“哔”的声音B 若指示灯没有闪烁，请确认手动按钮的连线是否正常C 若指示灯闪烁，但没有听到电磁阀发出声音，请用万用表测量控制器是否输出24V AC 的电压，若有电压，说明电磁阀不良。
D 若没有电压输出，说明控制器不良。
3、过滤器连续进行反清洗●将连接排污阀的控制管线拆下，查看管线内是否有水喷出若没有，说明排污阀被异物卡住或排污阀损坏●若有水，请将控制器电源断开，查看是否还有水喷出若没有：A 断开DP 信号，将控制器供电，看是否还有水喷出，若还有，说明控制器不良B 若没有水喷出，说明压差开关出现问题或系统已经存在压差。
若还有水：说明电磁阀不良4、过滤器出口压力为零过滤器出口压力为零，入口压力偏高，说明过滤器已经严重堵塞，按照下列方法进行故障的排除：●关闭过滤器的出口阀门●确认过滤器的出口压力到达2bar●手动进行反清洗，直到过滤器的入、出口的压差小于0.5bar九、过滤器各部件的拆卸及安装方法1. 电磁阀的安装与拆卸如图9 所示。
