2016.1.10长螺旋钻孔灌注桩技术交底技术交底卡
长螺旋钻孔灌注桩质量技术交底
12、桩顶上升量较大或怀疑发生质量问题的桩应及时报施工员，经检查后做出必要的处理。
三、质量标准及注意事项
1、保证项目
1.1灌注桩的原材料和混凝十强度必须符合设计要求和施上规范的规定。
1.2成孔深度必须符合设计要求。桩端沉渣厚度不大于3OOmm。
1.3实际浇灌混凝士量严禁小于计算体积。
1.4浇灌混凝土后的桩顶标高及浮浆处理，必须符合设计要求和施工规范的规定。
允许偏差项目见下表：
灌注桩成孔施工允许偏差
成孔方法
桩径允许偏差（mm）
垂直度允许偏差（%）
桩位允许偏差（mm）
1~3根桩、条形桩基沿垂直轴线方向和群桩基础中的边桩
条形桩基沿轴线方向和群桩基础的中间桩
泥浆护壁钻、挖、冲孔桩
D≦1000mm
±50
1
D/6且不大于100
D/4且不大于150
D＞1000mm
±50
100+0.01H
150+0.01H
螺旋钻、机动洛阳铲干作业成孔
-20
1
70
150
钢筋笼制作安装应符合下表要求：
项目
允许偏差（mm）
主筋间距
±10
箍筋间距
±20
进钻过程中散落在地而上的土必须随时用挖掘机挖清运终孔压灌混凝土钻到设计标高或持力层后应先进行终孔验收经验收合格并作好记录后将钻杆提升03?05m开始泵送砼后边提升边灌注砼提杆的速度要和泵送的速度相适应一般为1?15min具体视泵送机工作效率现场调整直到成桩如遇混凝土停止泵送禁止提升钻杆并确保钻杆不被拔空和中心管内至少有0
长螺旋钻成孔灌注桩技术交底
长螺旋钻成孔灌注桩技术交底一、工程概况在进行长螺旋钻成孔灌注桩施工前，首先需要对工程的基本情况有清晰的了解。
本工程位于_____，总建筑面积为_____平方米，基础采用长螺旋钻成孔灌注桩，设计桩径为_____毫米，桩长为_____米，桩身混凝土强度等级为_____。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径等设计要求。
编制施工方案，并向施工人员进行技术交底。
测量放线，确定桩位，并设置好桩位控制点。
2、材料准备水泥：选用_____水泥，强度等级为_____，具有出厂合格证和检验报告。
砂：选用中砂，含泥量不大于_____%。
石子：选用碎石，粒径为_____毫米，含泥量不大于_____%。
钢筋：钢筋的品种、规格、级别应符合设计要求，具有出厂合格证和检验报告。
3、主要机具准备长螺旋钻机：根据工程桩径和桩长选择合适型号的长螺旋钻机。
混凝土输送泵：选用_____型号的混凝土输送泵，保证混凝土的输送能力。
电焊机：用于钢筋笼的制作和焊接。
水准仪、全站仪：用于测量放线和桩位的复核。
三、施工工艺流程1、测量放线根据设计图纸和测量控制点，使用全站仪准确放出桩位，并设置好桩位控制点和水准点。
桩位偏差不得大于_____毫米。
2、钻机就位将长螺旋钻机移动到桩位处，调整钻机的水平度和垂直度，使钻杆垂直于地面。
3、钻进成孔启动钻机，钻头旋转钻进，钻进过程中应根据地质情况控制钻进速度。
当钻至设计深度后，停止钻进。
4、泵送混凝土在钻进的同时，通过混凝土输送泵将混凝土输送至钻杆内，混凝土从钻头底部喷出，边提钻边灌注混凝土，直至桩顶设计标高以上_____米。
5、插放钢筋笼当混凝土灌注到一定高度后，将制作好的钢筋笼吊起，垂直插入混凝土中，钢筋笼的位置应准确，保护层厚度应符合设计要求。
6、桩头处理桩顶混凝土灌注完成后，应及时清理桩头浮浆，确保桩顶混凝土质量。
四、施工质量控制要点1、桩位控制桩位偏差应符合设计和规范要求，施工前应进行测量放线，施工过程中应随时复核桩位。
长螺旋钻孔安全技术交底模板
一、交底目的为确保长螺旋钻孔作业的安全进行，防止事故发生，特制定本安全技术交底。
二、适用范围本交底适用于长螺旋钻孔施工过程中的安全技术要求。
三、作业人员要求1. 参加长螺旋钻孔作业的人员必须经过专业培训，持有相关操作证书。
2. 作业人员应熟悉长螺旋钻孔机具的性能、操作规程及安全注意事项。
3. 作业人员应遵守安全生产规章制度，服从现场指挥。
四、施工前的准备工作1. 施工现场应清除孔位及周围的石块、杂物等障碍物，确保施工环境安全。
2. 检查并确认钻杆及各部件无变形，安装前确保钻杆与动力头的中心线偏斜不超过全长的1%。
3. 检查电动机和控制箱的接地装置，确保接地良好。
4. 根据说明书要求配备钢丝绳，并确保其质量合格。
5. 钻机应放置平稳、坚实，汽车式钻孔机应架好支腿，轮胎支起，并调整挺杆保持垂直。
五、操作规程1. 启动前，检查钻机各部件连接牢固，传动带的松紧度适当，减速箱内油位符合规定，钻深限位报警装置有效。
2. 启动前，将操纵杆放在空挡位置，启动后进行空运转试验，检查仪表、温度、音响制动等各项指标。
3. 钻孔过程中，根据地质变化调整钻机速度，确保安全运转。
4. 遇到卡钻情况，应立即切断电源，查明原因后进行处理。
5. 作业时，发生桩机架体摇晃、移动、偏斜等异常情况，应立即停钻，处理后继续作业。
六、安全注意事项1. 钻孔过程中，非相关人员应保持安全距离，防止机械伤人。
2. 严禁在钻孔过程中吸烟、饮酒，避免疲劳作业。
3. 钻孔过程中，应佩戴安全帽、防护眼镜等个人防护用品。
4. 电缆线、电源线等应保持完好，避免漏电事故。
5. 施工现场应设置安全警示标志，提醒作业人员注意安全。
七、事故处理1. 发生事故后，立即停止作业，保护现场。
2. 及时上报事故情况，按照事故处理程序进行处理。
3. 对事故原因进行分析，制定预防措施，防止类似事故再次发生。
八、交底记录1. 交底人：________2. 接收人：________3. 交底时间：____年____月____日4. 交底地点：____本安全技术交底自发布之日起实施，如遇特殊情况，应及时修订。

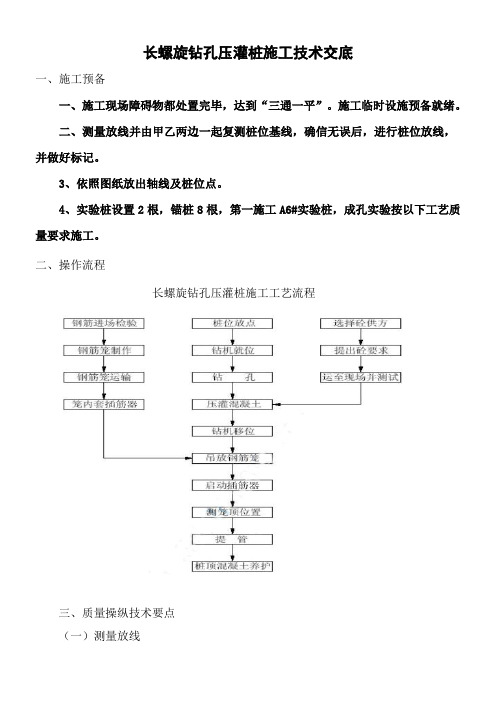

基础施工长螺旋钻孔压灌桩技术交底
长螺旋钻孔压灌桩施工技术交底一、施工预备一、施工现场障碍物都处置完毕，达到“三通一平”。
施工临时设施预备就绪。
二、测量放线并由甲乙两边一起复测桩位基线，确信无误后，进行桩位放线，并做好标记。
3、依照图纸放出轴线及桩位点。
4、实验桩设置2根，锚桩8根，第一施工A6#实验桩，成孔实验按以下工艺质量要求施工。
二、操作流程长螺旋钻孔压灌桩施工工艺流程三、质量操纵技术要点（一）测量放线一、利用内部操纵网测放各轴线，并作好轴线桩；3、利用轴线网测放各工程桩桩位；4、点引入现场经检查（误差±2mm）合格后报监理工程师确认后，并加以标识爱惜；五、误差操纵标准：操纵网小于±5mm；轴线网小于±10mm；工程桩位小于±20mm；小于±5mm。
六、整个测量放线进程均需复测、检查、误差操纵在许诺范围，方可进入下道工序，操纵点、高程点埋没牢固并加以爱惜，按期复测校验。
（二）技术要点一、试桩前应进行试成孔，以校对地质资料、查验设备及技术要求是不是适宜；二、桩机就位必需铺垫平稳，立柱垂直稳固牢固，对准桩位。
3、开钻前必需检查上的契形出料活门是不是闭合；严禁开口钻进；4、钻孔进程中，未达到设计标高不得反转或提升钻杆，如因特殊情形要反转提升钻杆，应将钻杆提至地面，对钻头活门从头疏通、闭合；五、桩体混凝土采纳超流态混凝土，砼180～220㎜；六、压灌与钻杆提升配合好坏，将直接阻碍桩的质量，如钻杆提升晚，将造成活门难以打开，一样在钻杆提升30～50mm开始泵送砼为宜，幸免泵压过大憋坏胶管。
如假设活门打不开，将钻头提至地面，将活门疏通，并闭合好，从头钻进至设计桩底标高，从头开始压灌；7、提钻时幸免在饱和和饱和层停泵待料。
灌至设计标高后班长指挥司泵继续泵送砼15-20秒，后停泵反抽，以保证超灌量不低于1.2m，确保桩头质量。
八、压灌应持续进行。
泵斗内要有必然容量砼，砼容量要高出进料口50mm以上，以避免吸进空气。
长螺旋钻成孔灌注桩安全技术交底记录
长螺旋钻成孔灌注桩安全技术交底记录1. 背景长螺旋钻成孔灌注桩是一种用于加固土壤和提供支撑的常用施工技术。
在施工过程中，安全技术是至关重要的，以确保施工人员和周围环境的安全。
2. 目的本文档的目的是记录长螺旋钻成孔灌注桩的安全技术，向施工人员交底并确保他们具备必要的安全意识和知识。
3. 操作规程在进行长螺旋钻成孔灌注桩施工之前，施工人员必须了解和遵守以下操作规程：3.1. 工地准备•建立安全警戒区域并做好明显标识，以确保无权进入该区域的人员不会接近施工现场。
•对施工现场进行安全检查，并清除任何可能造成危险的物品或障碍物。
3.2. 设备准备•确保使用的长螺旋钻设备处于良好工作状态，进行必要的保养和检修。
•检查钻杆、刀头、螺旋钻头等配件的完整性和可靠性，必要时更换损坏的配件。
3.3. 穴孔施工•在施工现场设置临时支撑结构，以确保土壤坍塌等意外事故的发生。
•钻孔前，必须确定井口是否安全，并进行必要的地质勘察和土质分析。
•在进行长螺旋钻成孔操作时，施工人员必须佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。
•钻孔过程中，必须按照操作规程控制钻杆的下降速度和压力，以防止异常情况的发生。
3.4. 灌注施工•在灌注混凝土前，必须确保灌注筒的完整性和可靠性，并查看承重支撑结构的质量。
•施工人员必须确保混凝土灌注的流动性和浇注速度，以避免产生空洞或局部结构强度不足的问题。
•灌注完成后，及时对现场进行清理和收拾，确保安全通道畅通。
4. 安全风险和应对措施在长螺旋钻成孔灌注桩施工过程中，存在一些安全风险，如下：•土壤坍塌风险：为避免土壤坍塌导致人员被埋压，必须设置临时支撑结构并注意施工安全。
当遇到特殊情况时，施工人员必须立即暂停工作并采取措施处理，如撤离现场。
•钻孔设备故障：在进行施工前，必须对设备进行检查和保养，确保设备的正常运行。
如果设备出现故障，施工人员必须立即停止工作，并有专业人员进行维修。
•钻孔操作错误：施工人员必须按照操作规程进行钻孔操作，以避免操作错误导致安全事故的发生。
长螺旋钻成孔灌注桩技术交底
4桩头外留的主筋插铁要妥善保护，不得任意弯折或压断，并有防止伤人措施。
5桩头混凝土强度，在没有达到5MPa时不得辗压，以防桩头损坏。
七、应注意的问题
1孔径控制：开始钻孔或穿过软硬互层交界时，应缓慢进尺，保证钻具垂直，钻进遇有含石块较多的土层或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。钻进不稳定地层（如含水砂层、干砂层、砂砾层等）时，应采用低转速钻进，提钻前上下活动钻具，挤实孔壁，必要时可投入粘土泥球，保护井壁。
（六）移动钻机到下一桩位：经过成孔质量检查后，应按表逐项填好桩孔施工记录。然后盖好孔口盖板，移走钻孔机到下一桩位，禁止在盖板上行车走人。
（七）吊放钢筋笼：
移走盖孔盖板，再次复查孔深、孔径、孔壁、垂直度及孔底虚土厚度。
钢筋笼上必须先绑好砂浆垫块（或卡好塑料卡）；钢筋笼起吊时不得在地上拖曳，吊入钢筋笼时，要吊直扶稳，对准孔位，缓慢下沉，避免碰撞孔壁。钢筋笼下放到设计位置时，应立即固定。两段钢筋笼连接时，应采用焊接，以确保钢筋的位置正确，保护层符合要求。浇灌混凝土前应再次检查测量孔内虚土厚度。
质量技术交底记录
工程项目名称
施工单位名称
交底人
Wangtao,
接受交底班组长
分部分项名称
长螺旋钻成孔灌注桩
交底日期
长螺旋钻成孔灌注桩
一、材料要求
1水泥：宜用PO32.5水泥，具有出厂合格证和检测报告。
2砂：洁净的中砂或粗砂，含泥量不大于50fo,质量符合相关规范规定。
3石子：质地坚硬的卵石或碎石，粒径5～40mm，含泥量不大于2％，质量符合相关规范规定。
长螺旋钻成孔灌注桩技术交底记录
长螺旋钻孔机：常用长螺旋钻孔机械的主要技术参数，见表 机动小翻斗车或手推车：装卸运土或运送混凝土。
长、短棒式振捣器、部分加长软轴，振捣混凝土用。
机械名称电机功率 (kw )回转速 度(r /min )回转扭矩 (kg . m )钻进下 压力 (kg )钻进速 度(m / min )外形尺寸 长X 宽X 高(m )履带式LZ 型30 81 3403800 28. 0X 3. 21X 21. 78汽车式QZ — 41712014017. 3X 2. 65型(4) 盖板：盖孔口用。
(5) 溜筒：加大盖板中间孔洞，垂直焊有圆筒；作浇灌混凝土用。
(6) 测孔深的测绳、手把灯、低压变压器和测垂直度的线锤等用具。
3. 作业条件(1) (2) (3) (4)(5) 4. 操作工艺工程名称 交底部位 工程编号 交底内容: 长螺旋钻成孔灌注桩 本技术交底适用于民用与工业建筑地下水位以上的一般粘性土、砂石及人工填土地基，长螺 旋钻成孔灌注桩工程。
1 •材料要求 (1) (2) (3) (4) (5) (6)(7)水泥：宜用425号矿渣硅酸盐水泥。
砂：中砂或粗砂，含泥量不大于 5 %。
石子 钢筋 垫块 卵石或碎石，粒径5〜32mm ，含泥量不大于 2%。
品种和规格均符合设计规定，并有出厂合格证及试验报告。
用1: 3水泥砂浆埋22号火烧丝提前预制成或采用塑料卡。
火烧丝：规格18〜20号。
外加剂、掺合料，根据施工需要通过试验确定。
2 •主要机具 (1) (2) 地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
场地标高一般应为承台梁的上皮标高，并经过夯实或辗压。
根据设计图纸放出轴线及桩位，抄上水平标高撅，并经过预检验证。
分段制作好钢筋笼，其长度以5〜8m 为宜。
施工前应作成孔试验，数量不少于 2根。
1 - 322。
工程名称 交底部位 工程编号 1) 冬期当温度低于 0 C 以下浇灌混凝土时，应采取加热保温措施。
长螺旋钻机桩安全技术交底模板
一、交底目的为确保长螺旋钻机桩施工过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象全体参与长螺旋钻机桩施工的施工人员、管理人员及监理人员。
三、交底内容1. 钻机操作安全注意事项（1）操作人员必须经过专业培训，取得相关操作证书，方可上岗作业。
（2）操作前，应对钻机进行全面检查，确保各部件完好、紧固。
（3）启动钻机前，应确保钻机处于水平状态，并检查电源、油路、液压系统等是否正常。
（4）操作过程中，应密切观察钻机运行状态，发现异常情况立即停机检查。
（5）钻机运行时，严禁站在钻杆下方或钻头附近，防止意外伤害。
2. 施工现场安全注意事项（1）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。
（2）施工区域应设置围挡，防止非施工人员进入。
（3）施工现场应保持整洁，及时清理废料、垃圾等。
（4）施工现场应配备消防器材，并定期检查其有效性。
（5）施工现场应设置应急通道，确保人员安全疏散。
3. 钻孔作业安全注意事项（1）钻孔前，应检查钻孔位置，确保无障碍物。
（2）钻孔过程中，应密切观察钻头运行状态，防止卡钻、埋钻等事故发生。
（3）钻孔过程中，严禁钻杆、钻头等部位出现变形、裂纹等异常情况。
（4）钻孔过程中，应保持钻机稳定，防止因钻机倾斜导致安全事故。
（5）钻孔结束后，应及时清理钻杆、钻头等部位，防止因杂物导致下次钻孔出现故障。
4. 混凝土浇筑安全注意事项（1）混凝土浇筑前，应检查浇筑设备，确保其正常运行。
（2）混凝土浇筑过程中，应密切观察浇筑状态，防止出现漏浆、涨模等质量问题。
（3）混凝土浇筑结束后，应及时进行养护，确保混凝土强度达到设计要求。
四、安全教育培训1. 施工单位应定期对施工人员进行安全教育培训，提高其安全意识。
2. 安全教育培训内容包括：安全操作规程、安全防护措施、事故案例分析等。
3. 施工人员应积极参加安全教育培训，提高自身安全素质。
五、安全检查与考核1. 施工单位应定期对施工现场进行安全检查，发现问题及时整改。
长螺旋钻孔楼房灌注桩安全技术交底
长螺旋钻孔楼房灌注桩安全技术交底简述本文档旨在对长螺旋钻孔楼房灌注桩施工过程中的安全技术进行交底，以确保施工过程安全可靠。
以下是涉及的安全技术要点：安全技术要点1. 施工前的准备工作- 在施工现场确定施工范围，并进行必要的围挡和安全警示标识的设置。
- 确保施工人员具备相关培训和合格证书，并了解灌注桩的施工规范和安全注意事项。
- 对施工机械设备进行检查，确保其安全可靠，满足使用标准和要求。
- 安排专人负责施工现场的安全管理和监督。
2. 检查地质条件- 在进行钻孔前，确认施工地点的地质条件是否符合设计要求，特别注意地基的稳定性和承载力。
- 如发现地质条件问题，必要时需要进行相关的勘察和调查，并采取相应的安全措施。
3. 钻孔安全- 在进行钻孔作业时，必须确保施工现场周围没有人员和设备进入，防止可能的伤害和事故发生。
- 使用合适的钻孔工具和钻头，并根据设计要求进行正确的操作和操作顺序。
- 钻孔过程中，要及时清理钻孔废料和岩屑，保持钻孔的畅通。
4. 灌注桩施工- 在灌注桩施工前，要认真核查桩身和桩尖的质量和尺寸，确保其符合设计要求。
- 在灌注过程中，根据设计要求和施工计划，控制灌注速度和灌注压力，避免过快或过慢引发的安全问题。
- 灌注桩施工完成后，要进行必要的检查和测试，保证桩身的质量和稳定性。
5. 施工现场的安全管理- 严格遵守职业健康安全法规和标准，确保施工现场的安全管理符合相关要求。
- 按照安全管理计划，做好现场安全巡视、记录和整改工作。
- 建立健全的安全警示制度，对施工人员进行安全培训和警示教育。
总结通过严格遵守施工安全技术要点和施工安全管理措施，可以确保长螺旋钻孔楼房灌注桩施工过程的安全可靠。
同时，施工人员要时刻保持安全意识，积极遵守相关规定，共同维护施工现场的安全环境。
技术交底——长螺旋钻成孔灌注桩
技术交底——长螺旋钻成孔灌注桩长螺旋钻成孔灌注桩本章适用于民用与工业建筑地下水位以上的一般粘性土、砂土及人工填土地基的长螺旋成孔灌注桩工程。
一、材料要求1水泥：宜用PO32.5水泥，具有出厂合格证和检测报告。
2砂：洁净的中砂或粗砂，含泥量不大于50fo,质量符合相关规范规定。
3石子：质地坚硬的卵石或碎石，粒径5～40mm，含泥量不大于2％，质量符合相关规范规定。
4钢筋：品种和规格均符合设计规定，并有出厂合格证及试验报告。
5预拌混凝土，符合设计及相关验收规范要求，坍落度宜取70～100mm,水下灌注时宜取160～220mm,强度不低于C25。
n：1垫块：用1：3水泥砂浆埋22#火烧丝提前预制成，或采用塑料卡。
7火烧丝：规格18～22#。
8外加剂、掺合料，根据据施工需要通过试验确定。
二、主要机具1长螺旋钻孔机：有直径400～1000mm多种规格，根据设计桩径选用。
常用长螺旋钻孔机械的主要技术参数，见表1。
请点击此处输入2 机动小翻斗车或手推车：装卸运土或运送混凝土。
3 长、短棒式振捣器、部分加长软轴，振捣混凝土用。
4 盖板：盖孔口用。
5 溜筒；加大盖板，中间孔洞垂直焊有圆筒，作浇灌混凝土用。
6 测孔深的测绳、手把灯、低压变压器和测垂直度的线坠等用具。
三、作业条件1 地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2 场地标高一般应为承台梁的上皮标高并经过夯实或辗压。
4 设计图纸放出轴线及桩位，抄上水平标高木桩，并经过预检验证。
5 施工前应作成孔试验，数量不少于2根。
四、操作工艺（一）工艺流程：1 成孔工艺流程：2 浇灌混凝土工艺流程：请点击此处（二）钻孔机就位：钻孔机就位时，必须保持平衡，不发生倾斜、移位。
为准确控制钻孔深度，应在桩架上或桩管上作出控制的标尺，以便在施工中进行观测、记录。
（三）钻孔：调直机架挺杆，对好桩位（用对位圈），合理选择和调整钻进参数，以电流表控制进尺速度，开动机器钻进、出土，达到设计深度后使钻具在孔内空转数圈，清除虚土，然后停钻、提钻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
中国建筑第七工程局有限公司
分项工程技术交底卡
编号
项目名称 山海城邦（西山区第47号城中村改造片区一期） 共2页
楼栋号： 兴苑路与西府路地下室 分项工程名称： 长螺旋灌注桩工程 工程部位： 筏板基础
分包公司 负责人
交底内容：
长螺旋钻孔灌注桩技术交底
长螺旋灌注桩桩径500mm，桩型有两种，分别为有效桩长为28米的长螺旋钻孔灌注
桩和有效桩长为15米的长螺旋钻孔灌注桩（分布详见设计图纸）。其他施工桩长根据施工
部位进行控制施工。
施工技术要求
一、放样要求
1、桩位控制水准点由项目部提供数据及点位。桩位放样由各台桩机自行负责放样工
作；
2、桩位放样必须在开始施工前进行二次复核无误后方可施工；
3、桩位放样根据相关测量规范进行控制放样，放样误差控制在±20mm；
4、在施工过程中遇到特殊情况，必须经项目部技术负责人同意后才可进行施工。
二、钻孔施工质量
1、桩的质量必须符合设计要求和施工规范要求；
2、桩的深度必须符合设计要求；
3、实际浇筑混凝土量不能小于计算的混凝土量；
4、灌注桩的混凝土浇筑高度须控制在桩顶标高H +（0.5m～1m）范围内；
5、桩顶标高及有效桩长必须符合设计要求和施工规范要求。
6、允许偏差项目见（表1）
长螺旋钻孔灌注桩允许偏差
注：D为桩的直径，H为桩长。
项次 项目 允许偏差（mm） 检查方法
1
桩
的
位置偏移 垂直于桩位中心线 群桩基础的边柱 D/6且不大于200 拉线和尺量
检查
群桩基础的中间桩 D/4且不大于300
2 垂直度 H/100
掉线和尺寸
检查
2
三、成桩质量控制
1、在施工前，必须认真调平机器，确保桩机在纵横两个方向的垂直度，确保在成孔
过程中不发生偏移、倾斜。
2、对进出的原材料（商品混凝土、钢筋）进行质量把关，安装设计要求进行材料采
购，杜绝不合格产品进行施工。
3、钻机定位应进行复核，钻头和钻位偏差不得大于20mm，开孔时下钻速度应缓慢；
钻进过程中，不宜反转或提升。
4、在开钻前，必须做到钢筋笼吊运到位，混凝土输送泵车工作正常，其他各项准备
工作到位后再进行施工。
5、钻进过程中，当遇到卡钻、钻机摇晃、偏斜或发生异常声响时，应立即停钻，查
明原因，采取相应措施后可继续施工作业。
6、钢筋制作
6.1钢筋笼规格严格按照设计要求进行制作。
6.2钢筋笼制作必须按照下列进行控制（表2）
钢筋笼制作
项次 项目 允许偏差（mm） 检查方法
1
钢筋笼主筋间距 ±10 尺量检查
2
钢筋笼箍筋间距 ±20 尺量检查
3
钢筋笼直径 ±10 尺量检查
4
钢筋笼长度 ±100 尺量检查
6.3钢筋笼焊接：
a、接头焊接：单面焊接10d，双面焊接5d。
b、加强筋：必须进行双面焊接。
7、沉桩深度达到设计要求时，先保持深度不变定速旋转1分钟后再进行混凝土灌注，
混凝土灌入1分钟后再缓慢拔管，且保证拔管速度不超过0.5米/分钟，拔管过程每把管
0.5米，停拔5-10秒，从而保证成桩质量。
8、施工记录，当天完成当天记录。施工记录必须在第二天上午9∶00前提交到项目
部。
四、操作工艺
1、工艺流程
技术负责人 交底人 接受交底人
时间 时间 时间
钻孔钻机就位
钻孔
检查成孔质量 孔底清理
灌注混凝土
沉放钢筋笼
