电机轴功率计算
风机水泵轴功率与配置电机功率
一二风机水泵轴功率与配置电机功率简介电机功率、效率计算简介 电机额定功率即电动机的轴输出功率，也是负载计算时所采用的数据。
当一台三相交流电机的输入额定电压为380V，输入额定电流为le时： 电机额定功率：Pe=1.732*380*Ie*额定功率因数*电动机效率； 电动机额定电流：Ie=Pe/（1.732*380*额定功率因数*电动机效率）； 电动机的输入功率：P1=Pe/电动机效率。
P1在负载计算中作用不大，一般不再进行换算。
例如一台小型电机的铭牌数据：额定功率250W，额定电压380V，额定电流0.85A，功率因数0.68。
如果不算效率时，额定电流=250/(1.732*380*0.68)=0.56A，跟0.85A不符； 如果算效率，额定电流=0.85=250/（1.732*380*0.68*效率）； 由上式计算效率为：电动机效率=250/(1.732*380*0.68*0.85)=0.66。
水泵所需功率与电动机额定功率的计算 假设水泵的扬程为H（m），流量为Q（L/s），那么很容易推算其实际需要的有效功率P3为：P3=H*Q*g（g=9.8，常数）（W） 因为水泵本身也存在效率，因此需要提供给水泵的实际功率：P2=P3/水泵效率 P2算出来往往跟电机的额定功率不会正好相等，因此就选择一个大于P2（接近于）的电机功率Pe。
比如P3=10KW，水泵效率为0.7，电机效率为0.9，那么P2=P3/0.7=14.3kw，可选择Pe=15KW的配套电机，电机的实际输入功率P1=15/0.9=16.7kw。
泵轴功率是原动机（拖动电机）传给泵的功率，在实际工作时其工况点会变化，另电机输出功率因功率因数关系也会有变化。
因此，原动机传给泵的功率应有一定余量，经验作法是电机配备功率大于泵轴功率。
轴功率余量见下表，并根据国家标准Y系列电机功率规格选配。
轴功率余量 根据API 610标准电动机的额定功率，至少应等于下面给出的额定条件下泵功率的百分数。

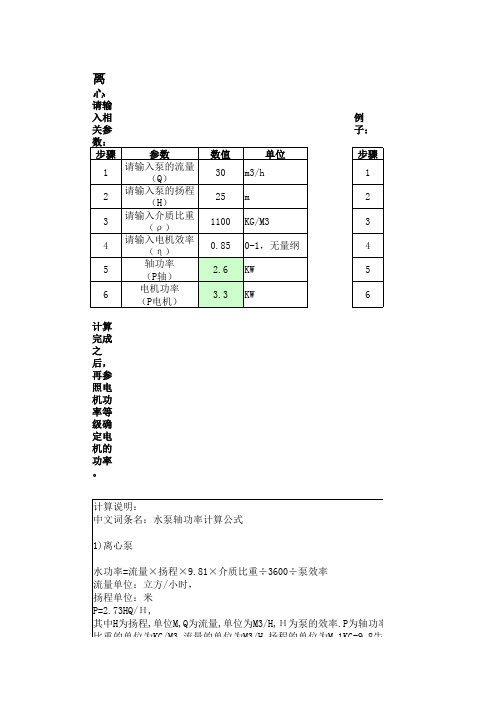

电机功率估算
计算完成之后，再参照电机功率等级确定电机的功率。 计算完成之后，再参照电机功率等级确定电机的功率。
计算说明： 中文词条名：水泵轴功率计算公式 1)离心泵 水功率=流量×扬程×9.81×介质比重÷3600÷泵效率 流量单位：立方/小时， 扬程单位：米 P=2.73HQ/Η, 其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率 比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿 则P=比重*流量*扬程*9.8牛顿/KG =KG/M3*M3/H*M*9.8牛顿/KG =9.8牛顿*M/3600秒 =牛顿*M/367秒 =瓦/367 上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了 设轴功率为NE，电机功率为P，K为系数（效率倒数） 电机功率P=NE*K (K在NE不同时有不同取值，见下表) NE≤22 K=1.25 22<NE≤55 K=1.15 55<NE K=1.00 (2)渣浆泵轴功率计算公式
(4)水泵的效率介绍 什么叫泵的效率？公式如何？ 答：指泵的有效功率和轴功率之比。Η=PE/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率 有效功率即：泵的扬程和质量流量及重力加速度的乘积。 PE=ΡG QH W 或PE=ΓQH/1000 （KW） Ρ：泵输送液体的密度（KG/M3） Γ：泵输送液体的重度 Γ=ΡG （N/ M3） G：重力加速度（M/S） 质量流量 QM=ΡQ T/H 或 KG/S
除以效率就得到了.
96，安全系数1.2
故又称轴功率，用P表示。
故又称轴功率，用P表示。
(2)渣浆泵轴功率计算公式 流量Q M3/H 扬程H 米H2O 效率N % 渣浆密度A KG/M3 轴功率N KW N=H*Q*A*G/(N*3600) 电机功率还要考虑传动效率和安全系数。一般直联取1，皮带取0.96 (3)泵的效率及其计算公式 指泵的有效功率和轴功率之比。Η=PE/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率 有效功率即：泵的扬程和质量流量及重力加速度的乘积。 PE=ΡG QH (W) 或PE=ΓQH/1000 （KW） Ρ：泵输送液体的密度（KG/M3） Γ：泵输送液体的重度 Γ=ΡG （N/ M3） G：重力加速度（M/S） 质量流量 QM=ΡQ (T/H 或 KG/S)
水泵轴功率计算
泵在一定流量和扬程下，原动机单位时间内给予泵轴的功称为轴功率。
轴功率是多用在泵上的一个专业术语，即轴将动力（电机功率）传给功部件（叶轮）的功率。
功率值小于电机额定功率。
实质上轴功率跟联轴器有很大的关系，电机通过联轴器连接泵头叶轮，当电机转动时，带动联轴器，联轴器双和泵头内的叶轮连接，进而带动叶轮旋转。
因为有联轴器这个部件，那么电机功率就不能完全转化为叶轮转动的实际效率，所以轴功率小于电机功率（额定功率）。
轴功率的计算公式：(1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η（kw),其中的ρ=1000Kg/m3,g=9.8比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿则P=比重*流量*扬程*9.8牛顿/Kg=Kg/m3*m3/h*m*9.8牛顿/Kg=9.8牛顿*m/3600秒=牛顿*m/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为Ne，电机功率为P，K为系数（效率倒数）电机功率P=Ne*K (K在Ne不同时有不同取值，见下表)Ne≤22 K=1.2522<Ne≤55 K=1.1555<Ne K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率n %渣浆密度A KG/M3轴功率N KWN=H*Q*A*g/(n*3600)电机功率还要考虑传动效率和安全系数。
一般直联取1，皮带取0.96，安全系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。
η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
电机功率与轴功率的关系
电机功率与轴功率的关系2009年12月16日星期三 09:09 A.M.1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/Η,其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG=KG/M3*M3/H*M*9.8牛顿/KG=9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为N E，电机功率为P，K为系数（效率倒数）电机功率P=NE*K (K在NE不同时有不同取值，见下表)NE≤22 K=1.2522<NE≤55 K=1.1555<NE K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率N %渣浆密度AKG/M3轴功率N KWN=H*Q*A*G/(N*3600)电机功率还要考虑传动效率和安全系数。
一般直联取1，皮带取0.96，安全系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。
Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
PE=ΡG QH (W) 或PE=ΓQH/1000 （KW）Ρ：泵输送液体的密度（KG/M3）Γ：泵输送液体的重度Γ=ΡG （N/ M3）G：重力加速度（M/S）质量流量 QM=ΡQ (T/H 或 KG/S)(4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。
电机轴功率配套功率安全系数表
电机轴功率配套功率安全系数表
摘要：
1.电机轴功率配套功率安全系数表的概述
2.电机轴功率的定义与计算方法
3.配套功率的定义与计算方法
4.安全系数的定义与计算方法
5.电机轴功率配套功率安全系数表的应用
正文：
一、电机轴功率配套功率安全系数表的概述
电机轴功率配套功率安全系数表是一种用于电机设计和运行维护的重要工具。
电机在运行过程中，需要根据不同的负载情况选择合适的电机轴功率和配套功率，以保证电机的安全稳定运行。
而安全系数则是衡量电机运行安全性的一个重要参数。
二、电机轴功率的定义与计算方法
电机轴功率是指电机在额定电压、额定频率和额定负载下，电机轴上输出的功率。
电机轴功率的计算公式为：P 轴= U × I × cosφ，其中P 轴为电机轴功率，U 为电机的额定电压，I 为电机的额定电流，cosφ为电机的功率因数。
三、配套功率的定义与计算方法
配套功率是指电机在额定电压、额定频率和额定负载下，除了电机轴功率之外，还需要额外提供的功率。
配套功率的计算公式为：P 配套= P 轴+ P
损耗，其中P 配套为配套功率，P 轴为电机轴功率，P 损耗为电机的损耗功率。
四、安全系数的定义与计算方法
安全系数是指电机实际输出功率与电机轴功率之比，用于衡量电机运行的安全性。
安全系数的计算公式为：η= P 实际/ P 轴，其中η为安全系数，P 实际为电机实际输出功率，P 轴为电机轴功率。
五、电机轴功率配套功率安全系数表的应用
电机轴功率配套功率安全系数表可以帮助电机的设计人员在设计电机时，根据不同的负载情况选择合适的电机轴功率和配套功率，以保证电机的安全稳定运行。
电机功率与轴功率的关系
电机功率与轴功率的关系2009年12月16日星期三 09:09 A.M.1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/Η,其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG=KG/M3*M3/H*M*9.8牛顿/KG=9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为NE，电机功率为P，K为系数（效率倒数）电机功率P=NE*K (K在NE不同时有不同取值，见下表)NE≤22 K=1.2522<NE≤55 K=1.1555<NE K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率N %渣浆密度A KG/M3轴功率N KWN=H*Q*A*G/(N*3600)电机功率还要考虑传动效率和安全系数。
一般直联取1，皮带取0.96，安全系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。
Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
PE=ΡG QH (W) 或PE=ΓQH/1000 （KW）Ρ：泵输送液体的密度（KG/M3）Γ：泵输送液体的重度Γ=ΡG （N/ M3）G：重力加速度（M/S）质量流量QM=ΡQ (T/H 或 KG/S)(4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。
Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P 表示。
电机功率计算公式
一，电机额定功率和实际功率的区别是指在此数据下电机为最佳工作状态。
额定电压是固定的，允许偏差10%。
电机的实际功率和实际电流是随着所拖动负载的大小而不同；拖动的负载大，则实际功率和实际电流大；拖动的负载小，则实际功率和实际电流小。
实际功率和实际电流大于额定功率和额定电流，电机会过热烧毁；实际功率和实际电流小于额定功率和额定电流，则造成材料浪费。
它们的关系是：额定功率=额定电流IN*额定电压UN*根3*功率因数实际功率=实际电流IN*实际电压UN*根3*功率因数二，280KW水泵电机额定电流和启动电流的计算公式和相应规范出处(1)280KW电机的电流与极数、功率因素有关一般公式是：电流＝((280KW/380V)/1.73)/0.8.5=501A(2)启动电流如果直接启动是额定电流的7倍。
（3）减压启动是根据频敏变阻器的抽头。
选用BP4-300WK频敏变阻器启器动启动电流电额定值的2.4倍。
三，比如一台37KW的绕线电机额定电流如何计算？电流=额定功率/√3*电压*功率因数1、P = √3×U×I×COSφ；2、I = P/√3×U×COSφ；3．Ｉ= 37000/√3×380×0.82四．电机功率计算口诀计算口诀三相二百二电机，千瓦三点五安培。
三相三百八电机，一个千瓦两安培。
三相六百六电机，千瓦一点二安培。
三相三千伏电机，四个千瓦一安培。
三相六千伏电机，八个千瓦一安培。
注：以上都是针对三相不同电压级别，大概口算的口诀，具体参考电机铭牌比如：三相22OV电机，功率：11kw，额定电流：11*3.5=38.5A三相380V电机，功率：11kw，额定电流：11*2=22A三相660V电机，功率：110kw，额定电流：110*1.2=132A五.电机的电流怎么算？答：⑴当电机为单相电机时由P=UIcosθ得：I=P/Ucosθ,其中P为电机的额定功率，U为额定电压，cosθ为功率因数；⑵当电机为三相电机时由P=√3×UIcosθ得：I=P/(√3×Ucosθ),其中P为电机的额定功率，U为额定电压，cosθ为功率因数。
电机功率与轴功率的关系
电机功率与轴功率的关系之宇文皓月创作2009年12月16日星期三 09:09 A.M.1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/Η,其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG=KG/M3*M3/H*M*9.8牛顿/KG=9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为NE，电机功率为P，K为系数（效率倒数）电机功率P=NE*K (K在NE分歧时有分歧取值，见下表)NE≤22 K=1.2522<NE≤55 K=1.1555<NE K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率N %渣浆密度A KG/M3轴功率N KWN=H*Q*A*G/(N*3600)电机功率还要考虑传动效率和平安系数。
一般直联取1，皮带取0.96，平安系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。
Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P 暗示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
PE=ΡG QH (W) 或PE=ΓQH/1000 （KW）Ρ：泵输送液体的密度（KG/M3）Γ：泵输送液体的重度Γ=ΡG （N/ M3）G：重力加速度（M/S）质量流量QM=ΡQ (T/H 或 KG/S)(4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。
Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P 暗示。
电机功率与轴功率的关系
机电功率与轴功率的关系之老阳三干创作2009年12月16日星期三 09:09 A.M.1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单元：立方/小时,扬程单元：米P=2.73HQ/Η,其中H为扬程,单元M,Q为流量,单元为M3/H,Η为泵的效率.P为轴功率,单元KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8比重的单元为KG/M3,流量的单元为M3/H,扬程的单元为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG=KG/M3*M3/H*M*9.8牛顿/KG=9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367上面推导是单元的由来,上式是水功率的计算,轴功率再除以效率就获得了.(2)渣浆泵轴功率计算公式(3)泵的效率及其计算公式指泵的有效功率和轴功率之比.Η=PE/P泵的功率通常指输入功率, 即原念头传到泵轴上的功率, 故又称轴功率, 用P 暗示.有效功率即：泵的扬程和质量流量及重力加速度的乘积.PE=ΡG QH (W) 或PE=ΓQH/1000 （KW）Ρ：泵输送液体的密度（KG/M3）Γ：泵输送液体的重度Γ=ΡG （N/ M3）G：重力加速度（M/S）质量流量QM=ΡQ (T/H 或 KG/S)(4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比.Η=PE/P泵的功率通常指输入功率, 即原念头传到泵轴上的功率, 故又称轴功率, 用P暗示.有效功率即：泵的扬程和质量流量及重力加速度的乘积.PE=ΡG QH W 或PE=ΓQH/1000 （KW）Ρ：泵输送液体的密度（KG/M3）Γ：泵输送液体的重度Γ=ΡG （N/ M3）G：重力加速度（M/S）质量流量QM=ΡQ T/H 或 KG/S1、三相交流异步电念头的效率：η=P/（√3*U*I*COSφ）其中, P—是电念头轴输出功率U—是电念头电源输入的线电压I—是电念头电源输入的线电流COSφ—是电念头的功率因数2、电念头的输出功率：指的是电念头轴输出的机械功率3、输入功率指的是：电源给电念头输入的有功功率：P=√3*U*I*COSφ（KW）其时, 这个问题有些含糊, 按说电念头的输入功率应该指的是电源输入的视在功率：S==√3*U*I这个视在功率包括有功功率(电念头的机械损耗、铜损、铁损等)、无功功率.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵有效功率??：泵的扬程和质量流量及重力加速度的乘积；
水泵轴功率P'??：原动机传到泵蹦轴上的功率；
泵的效率? ?? ?：水泵有效功率/水泵的轴功率
水泵的轴功率P'=水量（L/S）×扬程（m）/102（单位整理常数）×效率（30%-90%）
水泵的电机功率P=轴功率×安全系数（1.1~1.3）
举个例子吧：永大抽水泵ZW50-32-120 流量6.7CMH（1.86L/S） 扬程17.6M 转
速2900r/m 效率45% 重量63KG
轴功率??P'=1.86*17.6/102/45%=0.71KW
电机功率P =0.71*1.3=0.92KW
通常水泵功率有一些模数：1.1KW 2.2KW 3KW 4KW 5.5KW 7.5KW 11KW 15KW 18.5KW
22KW 30KW 37KW 45KW ......
股选出电机功率1.1KW~
中小型减速电机额定输出功率档次有：0.18KW、0.25KW、0.37KW、0.55KW、0.75KW、1.1KW、
1.5KW、2.2KW、3KW、4KW、5.5KW、7.5KW、11KW、15KW、18.5KW、22KW、30KW、37KW、
45KW、55KW、75KW、90KW、110KW、132KW、160KW、200KW、250KW、315KW、355KW、
400KW
