实测实量质量控制措施

K1+478～K1+5888段左侧片石混凝土挡土墙第1部分1页脚内容佳乐国际城三期住宅工程

实测实量质量控制措施 四川省兴旺建设工程项目管理有限公司 华阳街道社区商业服务综合体项目监理部 二零一六年一月二十六日 K1+478～K1+5888段左侧片石混凝土挡土墙第1部分2页脚内容目 录

一．混凝土结构工程4 1.截面尺寸偏差（砼结构）4 2.表面平整度（砼结构）4 3.垂直度（砼结构）5 4.轴线位移（砼结构）5 5．层高（砼结构）.................................................................................5 6.楼板厚度偏差（砼结构）6 7.施工控制线设置（砼结构阶段）6 二．砌筑工程7 1.表面平整度（砌筑工程）7 2.垂直度（砌筑工程）7 3.轴线位移（砌筑工程）7 4.外门窗洞口尺寸偏差（砌筑工程）8 5.重要预制或现浇构件（砌筑工程）8 6. .......................................................... 砌筑工序（砌筑工程）10 7.灰缝厚度、宽度（砌筑工程）11 A.其他方法（砌筑工程）12 三．抹灰工程12 1.墙体表面平整度（抹灰工程）12 K1+478～K1+5888段左侧片石混凝土挡土墙第1部分3页脚内容2.墙面垂直度（抹灰工程）13 3.室内净高偏差（抹灰工程）13 4.阴阳角方正（抹灰工程）14 5.房间开间/进深偏差（抹灰工程）14 6.地面表面平整度（抹灰工程）15 7.户内门洞尺寸偏差（抹灰工程）15 8.裂缝/空鼓（抹灰工程）16 K1+478～K1+5888段左侧片石混凝土挡土墙第1部分

4页脚内容 实测实量质量控制措施 为确保工程施工质量，根据《建筑工程施工质量验收规范》中实测实量内容要求，特对主要检测内容在施工过程中进行重点控制，并对砼工程在现场设置上墙检查牌，主要控制措施如下：

一． 混凝土结构工程 1. 截面尺寸偏差（砼结构） 1) 检查内容：检查每层剪力墙、柱砼施工尺寸与设计图尺寸的偏差。 2) 合格标准：截面尺寸偏差[－5，8]mm 3) 质量控制措施： 本工程主体结构剪力墙模板采用大模，拼模前放射墙体定位线以及模板控制线，并在放射墙体定位线上钻孔打定位筋和在剪力墙里放成品预制定位块，确保墙体截面尺寸。

2. 表面平整度（砼结构） 1) 检查内容：检查每层范围内剪力墙、柱砼表面平整程度。 2) 合格标准：[0，8]mm 3) 质量控制措施： K1+478～K1+5888段左侧片石混凝土挡土墙第1部分5页脚内容模板进场验收并打磨修整及试拼装，确保模板平整度；模板拼缝及底部砂浆坞实严密，避免剪力墙砼漏浆，模板涂刷脱模剂要均匀适量，避免模板拆除时出现脱皮现象；阴阳角、门窗洞口、梁等特殊部位模板安装准确、牢固（容易出现尺寸偏差部位）；

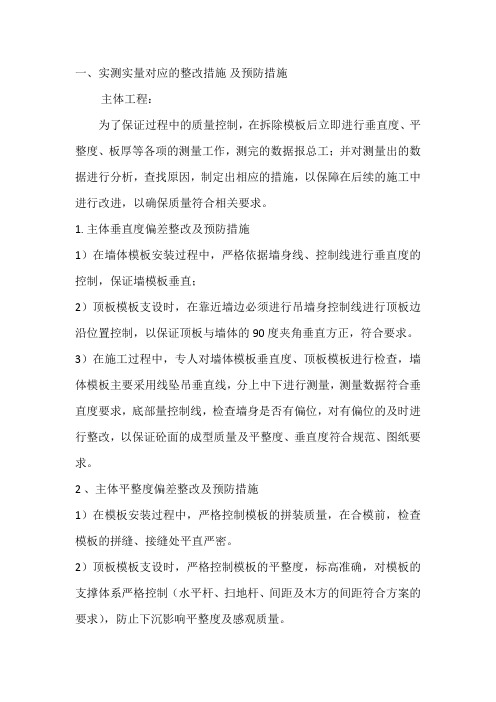

3. 垂直度（砼结构） 1) 检查内容：检查每层范围内剪力墙、柱砼表面垂直的程度。 2) 合格标准：屋高≤5m ,[0，8]mm 3) 质量控制措施： 模板安装时须把模板的稳定性及安定性固定好，而且在浇灌砼时一定要派专人来监督控制。

4.轴线位移（砼结构） 1) 检查方法：考虑实测的可操作性，选用同一垂直面的剪力墙、柱与主控制线之间的偏差，作为实测指标，以综合反映剪力墙、柱位移程度。 2) 合格标准：剪力墙[0，5]mm，墙、柱、梁[0，8]mm 3) 质量控制措施： 模板安装时须把模板的稳定性及牢固性固定好，而且在浇灌砼时一定要派专人来监督控制。

5.层高（砼结构） 1）检查方法：考虑实际测量的可操作性，选取同一功能房间内K1+478～K1+5888段左侧片石混凝土挡土墙第1部分6页脚内容底面上四个角点和一个中间点到顶板5个实测值的平均值与设计值的差值，综合反映同一房间层高的程度。 2）合格标准：[±20]mm 3）质量控制措施： 剪力墙、柱顶四周放设顶板模板标高定位线，确保模板面的标高；排架立杆、水平杆间距合理布置；木方刨平，截面尺寸统一，间距合理，确保模板坚实、平整。

6．楼板厚度偏差（砼结构） 1) 检查内容：检查同跨板的浇砼厚度与设计楼板厚度的偏差； 2) 合格标准：[－5，8]mm ； 3) 质量控制措施： 楼层板上竖向钢筋标记板面标高控制点，拉线测定标高控制，作为砼浇捣收面标高依据，期间由专人负责监督控制，确保楼层板厚度。

7.施工控制线设置（砼结构阶段） 1) 检查内容：检查砌筑、抹灰、涂饰尺寸前期控制的偏差，以便控制砌筑、抹灰和涂饰的尺寸精度，为砌筑、抹灰、涂饰施工等提供控制依据。 2) 合格标准：按设计图放线 K1+478～K1+5888段左侧片石混凝土挡土墙第1部分7页脚内容3) 质量控制措施： 根据楼层施工控制线进行放设，每面后砌墙均要求设置砌筑定位线（对剪力墙则为抹灰控制线）、水平标高控制线。 二． 砌筑工程

1. 表面平整度（砌筑工程） 1) 检查内容：检查每层范围内砌体墙体表面平整程度。 2) 合格标准：[0，8]mm 3) 质量控制措施： 砖砌块原材料规整、方正，设置水平拉线及竖向吊线进行控制；砌筑时由质量员携带靠尺随时检测偏差，超过规定，及时整改；

2. 垂直度（砌筑工程） 1) 检查内容：检查每层范围砌筑墙体垂直的程度。 2) 合格标准：[0，5]mm 3) 质量控制措施： 砖砌块原材料规整、方正，设置水平拉线及竖向吊线进行控制；砌筑时由质量员携带靠尺随时检测偏差，超过规定，及时整改；

3. 轴线位移（砌筑工程） 1）检查方法：考虑实测的可操作性，选用同一房间内同一垂直面的砌体墙面与控制线之间的偏差，作为实测指标，以综合反映同一房间墙体位移程度。 K1+478～K1+5888段左侧片石混凝土挡土墙第1部分8页脚内容2）合格标准：[0，10]mm 3）质量控制措施：墙体砌筑前地面弹设双线，即墙体定位线及控制线；

4. 外门窗洞口尺寸偏差（砌筑工程） 1) 检查内容：检查砌筑洞口施工与图纸的尺寸偏差，以及外门、窗框塞缝宽度，间接反映窗框渗漏风险。 2) 合格标准：门窗洞口高度（后塞口）[0，±5]mm；外墙上下窗口偏移[0,20]mm 3) 质量控制措施： 砌筑前提前设置定位线，砌筑时由质量员监控复核。

5. 重要预制构件及现浇构件（砌筑工程） 1) 检查内容：检查砌筑中墙体易出现裂缝和渗漏部位的重要节点构造的实施情况。 2) 合格标准： 6、后砌填充墙中构造柱的设置要求： a) 内外墙交接处和外墙转角处设置构造柱。 b) 当填充墙顶部为自由端时，构造柱间距不应大于3.0m。 c) 当墙长度超过5m或层高的2倍时，应在填充墙中部设置构造柱。 d) 当门框洞口宽度大于2.1m时，洞口两侧应设置构造K1+478～K1+5888段左侧片石混凝土挡土墙第1部分9页脚内容柱。 e) 当填充墙端部无柱且长度大于1.0m时须设置构造柱，小于1.0m设置边框。 f) 外墙上所有带雨篷的门洞两侧均应设置通高构造柱，且应与雨篷梁可靠拉结。构造柱截面尺寸为墙厚x200mm，纵筋为4‚∮10，箍筋为6@200,上下端600范围箍筋加密至100。 g) 当电梯井道采用砌体时，电梯井道四角应设置。构造柱截面尺寸不小于墙厚x200mm，纵筋为4∮10，箍筋为6@200,上下端600范围箍筋加密至100。 7、后砌填充墙中水平系梁的构造要求： a) 当后砌填充墙高度超过4m时，应在墙高中部设置一道与框架柱、剪力墙及构造柱拉结的，且沿墙全长贯通的水平系梁。 b) 水平系梁截面尺寸为墙厚x120mm,纵筋4∮8（当墙厚大于240mm时，纵筋4∮10),箍筋为󰀀6@200。 c) 当水平系梁与门窗洞顶过梁标高相近时，应与过梁合并设置，截面尺寸及配筋取水平系梁与过梁之大值。当水平系梁被门窗洞口切断时，水平系梁纵筋应锚入洞边构造柱中或洞边抱框拉结牢固。 d) 当墙体顶部为自由端时，应在墙体顶部设置一道压顶圈梁，圈梁截面尺寸为120x墙厚，纵筋为4∮8，箍筋为6@200。 门、窗框构造要求： a) 当门窗洞口宽度小于2.1m时，洞边应设边框；当门窗洞K1+478～K1+5888段左侧片石混凝土挡土墙第1部分10页脚内容口宽度大于等于2.1m时，洞边应设构造柱. b) 外墙窗洞下部做法应按建筑图施工，当建筑图未表示时，可设水平现浇带，截面尺寸为墙厚x60mm，纵筋2∮10，横向钢筋6@300，纵筋应锚入两侧构造柱中或与边框可靠拉结。 3) 质量控制措施： 严格按照上述要求设置。

8、 砌筑工序（砌筑工程） 1) 检查内容：检查墙体砌筑过程中，墙体易出现裂缝的重要控制工序。 2) 合格标准： a) 无断砖、通缝、瞎缝； b) 墙顶空隙的补砌挤紧或灌缝间隔不少于7天； c) 不同材料的墙体交接处内外墙面、墙体留洞封堵四周内外墙面，均须先加铺300mm宽，∮0.8的19×25孔镀锌钢丝网，再做抹灰，不同材料的墙体交接处外墙侧在抹灰垫层上还须先做500宽、1.5厚JS防水涂膜防水层。 d) 厨房、卫生间周边墙体下部须作200高同墙厚的C20稀细石混凝土墙带，再砌筑墙体。 e) 当后砌填充墙墙肢长度小于200mm无法砌筑时，采用C20混凝土浇筑. f) 楼梯间和人流通道的填充墙，应采用钢丝网砂浆面
