提高采样频率实现随机共振用于高频信号检测
基于自适应随机共振理论的太赫兹雷达信号检测方法

基于自适应随机共振理论的太赫兹雷达信号检测方法王珊;王辅忠【摘要】太赫兹雷达系统在差频信号频谱分析过程中,干扰噪声影响其测距能力.针对上述问题,提出基于自适应随机共振理论的太赫兹雷达信号检测方法,通过对含噪差频信号进行二次采样,利用自适应随机共振系统提取信号,进行尺度恢复完成测距计算.实验数据显示,不同测量距离时,相较于快速傅里叶变换法,输出信噪比的平均增益为9.684 dB,其中测量距离为1000 mm处,差频信号初始频谱值提高了64.1倍,系统信噪比增益为11.761 dB;相较于滤波法,在测量距离为1000 mm处信噪比增益最大,提高了70.56%;输入噪声强度为1—5 V之间时,输出信噪比曲线的曲率相对于滤波法降低了86.5%,其中噪声强度为5 V时信噪比增益最大,为14.018 dB.实验表明太赫兹雷达系统的测距能力大幅提高.【期刊名称】《物理学报》【年(卷),期】2018(067)016【总页数】8页(P80-87)【关键词】太赫兹雷达测距;差频信号;自适应随机共振【作者】王珊;王辅忠【作者单位】天津工业大学理学院, 天津 300378;天津工业大学理学院, 天津300378【正文语种】中文1 引言近年来,随着太赫兹技术的发展,太赫兹雷达的研究已经广泛开展[1−3].太赫兹波是指频率波段为0.1—10 THz的电磁波,与微波、毫米波相比,其波长短且带宽大,应用于雷达方面具有无测量盲区、低功率及低截获率等众多优势[4,5].一般来说,太赫兹雷达的回波信号为带噪信号,因此在差频信号频谱分析过程中,需对其进行去噪检测.目前雷达信号常用的处理方法为快速傅里叶变换法(fast fourier transform,FFT)[6]和滤波法[7−9].直接FFT法由于存在噪声干扰,影响信号频率估计能力.滤波法从消除噪声的角度来检测信号,但降噪的同时也削弱了有用的特征信号,模糊了信号的位置信息,影响太赫兹雷达的检测能力.而随机共振(stochastic resonance,SR)系统能够利用噪声能量,放大弱信号而抑制噪声[10−12].本文根据差频信号的特点,提出基于自适应随机共振理论的太赫兹雷达信号检测方法.以太赫兹雷达的差频信号为研究对象,采用二次采样算法,通过自适应随机共振系统,进行信号的提取及尺度恢复,自动检测差频信号,提高太赫兹雷达测距能力.2 太赫兹信号的自适应SR检测理论2.1 太赫兹雷达测距基本原理太赫兹线性调频连续雷达系统发射的是经线性调频的连续波,通过分析发出的电磁波与目标反射的回波做混频,从而得到差频信号,通过差频信号的主频来提取距离信息,得出目标的状态.其发射信号公式表示如下[13,14]:(1)式中A为发射信号的幅度值;f0为起始频率;k是调频斜率,其中k=BW/T.BW为信号带宽,即起始频率的差值;T为脉冲带宽(调频时间).发射信号的最大频率为:fmax=f0+kT=f0+BW.雷达发射信号辐射出去之后,遇到目标,目标反射回信号.接收信号表达式为(2)式中,t0=2R/C为延迟时间,R是目标与雷达之间的距离,C是光速.反射信号被接收之后,与接收机的发射信号进行混频,混频会产生两项的和与差.发射信号与接收信号的差值即为差频频率fb,与目标距离成正比.距离值由下式给出:则延迟时间t0可表达为混频之后,得到所需要的差频信号,其表达式如下:由(4)式和(5)式可得差频信号的表达式为通过对时域差频信号进行FFT之后,可以在频率中找到差频产生的峰值.此频率峰值可以转换成距离值.因此测距系统的关键在于检测差频信号.在带宽B和周期T一定的条件下,得到差频信号fb,便可计算距离R.所以差频信号的检测能力直接影响测距的能力.由于信号在传播过程中能量损耗,再叠加上空域中其他杂波以及噪声信号,接收机接收到的信号从时域上已经无法辨别出所需要的信息,利用传统的去噪方法,噪声虽然去除了,但同时对于其中的雷达信号也产生了影响,甚至损坏雷达信号,造成分析错误甚至误判,对于测距能力而言是十分不利的.而随机共振的特性决定了它在雷达信号检测方面的广泛应用[15].2.2 太赫兹信号的随机共振原理非线性双稳系统的动力学方程可用Langevin方程[16−18]表示:式中a,b为非线性双稳系数;x(t)是双稳系统输出信号;n(t)是强度为D的加性高斯白噪声;s(t)为待测输入信号.太赫兹雷达系统发射信号为线性调频连续波,信号在接收和传输过程中信号受到噪声的污染,混频之后,得到待测含噪差频信号表达式为当差频信号sb(t)和噪声n(t)通过双稳态非线性系统,调节参数a,b,使信号、噪声及非线性系统之间达到匹配,一部分噪声能量将转化到信号身上,从而发生随机共振,提取出被噪声淹没的差频信号,计算出测量距离.3 太赫兹信号的自适应SR检测系统设计3.1 自适应SR系统设计自适应算法公式[19,20]为式中,SNR为信噪比,SNRm为最大信噪比,Ac为临界幅值,Acmin为最小临界幅值.系统采用最小均方误差法(LMS)确定最小临界幅值,即给定参数a,b的循环步长和先后顺序,每固定一个b值,调节a值,计算系统输出的信噪比并存入矩阵;a循环完毕,计算最大信噪比与其对应的临界幅值,将信噪比与临界幅值分别存入列向量中;b循环时,比较列向量中临界幅值的大小,得到系统最小临界幅值Acmin.系统根据Acmin,采用逆向定位法[21]确定最优参数a1,b1和信噪比SNR1.根据数值相同,确定Acmin在Ac列向量中的位置;根据行位置相同,得到SNRm列向量的数值,即为SNR1;由行位置相同,且满足与SNR1数值相同,确定SNR1在SNR矩阵中的位置;由行列位置均相同,得到a1,b1在ab矩阵中的位置.具体流程如图1所示.图1 自适应随机共振程序流程图Fig.1.Program tree of adaptive SR system. 图1中a,b为双稳系统的参数;n1,n2分别为参数a,b的循环次数,矩阵形式为(n1,n2);SNR是信噪比,矩阵形式为(n1,n2);SNRm为矩阵SNR的行最大值,矩阵形式为(n2,1)的列向量;Ac是临界幅值,矩阵形式为(n2,1)的列向量.经过自适应系统后,最后系统输出参数a1,b1,SNR1,Acmin.3.2 太赫兹信号的自适应SR检测流程设计太赫兹差频信号的频率范围为0.1—10 THz,频率不满足绝热近似条件,无法通过双稳态非线性系统达到随机共振.因此,本文先通过二次采样算法[22−24],将信号的频率范围线性压缩到0—1 Hz,然后再通过自适应随机共振得到最优输出信号,其实现流程如图2所示.本文对含噪的差频信号进行二次采样,输入自适应随机共振系统中,以最优频谱值作为高信噪比的评价标准,同时结合临界幅值,在满足较大信噪比与较小临界幅值的条件下,采用逆向定位法确定自动获得最优参数,实现最优随机共振.然后将含噪差频信号重新经过自适应随机共振系统,经尺度恢复后实现太赫兹雷达信号的自适应SR检测.图2 自适应SR太赫兹信号检测流程图Fig.2.Processing chart of terahertz signal detection with adaptive SR system.4 实验结果与分析本文在Matlab中进行仿真验证,实验设定相关参数:发射信号为线性调频连续波s0(t)=Acos(2πf0t+πkt2),其中信号幅度A=0.3 V[25],初始频率f0=10 GHz,周期为T=2×10−5s,带宽BW=3 GHz.含噪差频信号为S(t)=sb(t)+n(t),其中噪声强度D=2 V.设定采样频率fs1=5×107Hz,二次采样频率fs2=5 Hz,最优系统参数参数范围a(0,0.5),b(0,0.5),自适应系统的循环步长U1=0.002,U2=0.002.取测量距离R=1000 mm处的差频信号,其理论对应的差频信号频率fb=1×105Hz.将含噪差频信号输入自适应随机共振系统,得到最优参数a=0.002,b=0.012.含噪差频信号与其经过自适应SR系统的频谱图如图3(a)与图3(b)所示.对比图3(a)与图3(b)的波形,图3(a)波形振荡较图3(b)剧烈,波形存在许多高频小毛刺,待测的差频信号频谱值很低.而经过自适应随机共振系统后,噪声能量向差频信号发生了转移,差频信号能量被增强,质量得到很大改善,初始频谱值由110.1上升到7172,提高了64.1倍.整个系统的初始信噪比由−11.94 dB提高到−0.179 dB,信噪比增益为11.761 dB,表明太赫兹雷达信号的检测能力得到提升.图3 (a)含噪差频信号的时域图、频域图与二次采样频域图;(b)含噪差频信号经过自适应SR系统的时域图、频域图与尺度恢复频域图Fig.3.(a)The time domain graph and the spectrum chart of the noised different-frequency signal and it’s twice sampling spectrum chart;(b)t he time domain graph and the spectrum chart of the noised differentfrequency and it’s scale recovery spectrum chart after the adaptive SR system.取测距范围R为1—9 m之间的9个测量点.设定采样频率fs1=5×107Hz,二次采样频率fs2=5 Hz.将含噪差频信号输入自适应随机共振系统,得到距离测距能力如表1所列.表1显示了经过自适应随机共振系统后,太赫兹雷达系统的差频信号在不同距离上的信噪比与信噪比增益.在9个测量点上,随着测量距离的减小,差频信号频率随之减小,经过自适应随机共振系统后信号信噪比增大,信噪比增益同步增大,其中测量距离R=1000 mm时信噪比增益最大,为11.761 dB.由此可见,本文方法提高了太赫兹雷达的测距能力,平均信噪比增益为9.684 dB.表1 差频信号在不同距离处的测量对比Table parison of the different-frequency signal’s details at different me asuring distance.测量距离R/mm 系统参数1000 2000 3000 4000 5000 6000 7000 8000 9000 平均值fb/Hz1×105 2×105 3×105 4×105 5×105 6×105 7×105 8×105 9×105 a 0.002 0.002 0.002 0.002 0.002 0.002 0.002 0.002 0.002 b 0.012 0.018 0.024 0.028 0.030 0.06 0.88 0.98 0.98 SNR/dB −0.179 −1.152 −1.823 −1.998 −2.384−2.650 −2.931 −3.443 −3.741 SNR增益/dB 11.761 10.788 10.117 9.9429.555 9.289 9.009 8.496 8.199 9.684图4 三种方法在不同距离上的信噪比Fig.4.The output SNR graph of three methods at different measuring distances.图5 三种方法在不同强度噪声下的输出信噪比Fig.5.The output SNR graph of three methods under different intensity noise.图4为不同的测量距离时,分别采用直接FFT方法、滤波方法和自适应随机共振模型的输出信噪比对比图.对不同的测量距离,本文方法的输出信噪比均优于直接FFT 法和滤波法,其中在R=1000 mm处滤波法的信噪比增益为6.485 dB,采用本文方法信噪比增益为11.061 dB,信噪比增益最大提高了70.56%.表明对不同测量距离,相对于传统方法,含噪太赫兹差频信号经过本文所提系统得到了更好的恢复.图5为在不同的噪声强度背景下,分别采用直接FFT法、滤波法和自适应随机共振模型的输出信噪比曲线.从图5中可以看出系统的输出信噪比随着输入噪声强度的增加而减小.系统输入的噪声强度在0.5—1 V之间时,自适应SR系统输出的信噪比大于传统滤波系统的输出信噪比,但增益幅度不大,最大信噪比增益为2.148 dB.系统输入的噪声强度在1—5 V之间时,自适应SR系统输出的信噪比明显大于滤波系统,在D=5 V处信噪比增益最大,为14.018 dB.同时,采用自适应SR系统输出的信噪比曲线下降幅度趋于平滑,曲率为0.507,而滤波模型的信噪比曲率为3.765,降低了86.5%.此结果表明在强噪声背景下,利用自适应随机共振方法提取太赫兹信号获得信息的能力优于传统方法.5 结论本文提出了一种基于自适应随机共振理论的太赫兹雷达信号检测方法,提高了太赫兹雷达系统的测距能力.对含有噪声的太赫兹差频信号进行二次采样后输入自适应随机共振系统,经优化自动得到最优参数进行信号的提取,对输出信号进行尺度恢复,从噪声中提取出有用的差频信号.实验仿真表明:经过自适应随机共振系统后,测量距离为1000 mm处,差频信号初始频谱值提高了64.1倍,系统信噪比增益为11.761 dB;不同测量距离时,输出信噪比的平均增益为9.6843 dB,相对于滤波法,在测量距离为1000 mm处信噪比增益最大,提高了70.56%;输入噪声强度为1—5 V之间时,自适应SR系统输出信噪比大于传统方法的输出信噪比,输出信噪比曲线的曲率低于滤波法,降低了86.5%,其中噪声强度为5 V时信噪比增益最大,为14.018 dB.本文所提方法不但解决了差频信号中噪声对于信号的覆盖问题,而且利用共振时噪声能量向信号转移的特性,提高太赫兹差频信号系统的输出信噪比,有利于后续信号进一步处理.相对于传统方法,该系统能更有效地实现噪声中对太赫兹差频信号的提取,具有十分广阔的应用前景.参考文献【相关文献】[1]Robinson L C 1958 Australian Defence Scientific Service 1 57[2]Withayachumnankul W,Png G M,Yin X X 2007 Proc.IEEE 95 1528[3]Appleby R,Wallace H B 2007 IEEE Trans.Antennas and Propag.55 2944[4]Zhang Z Z,Li H,Cao J C 2018 Acta Phys.Sin.67 090702(in Chinese)[张真真,黎华,曹俊诚2018物理学报67 090702][5]Chai L,Niu Y,Li Y F,Hu M L,Wang Q Y 2016 Acta Phys.Sin.65 070702(in Chinese)[柴璐,牛跃,栗岩锋,胡明列,王清月2016物理学报65 070702][6]Hou M S,Zou P,Zhu Y 2009 Electron.Meas.Technol.32 9(in Chinese)[候民胜,邹平,朱莹2009电子测量技术32 9][7]Zhang C,Shi Z F,Guo W 2016 Trans.Microsyst.Technol.35 141(in Chinese)[张晨,史再峰,郭炜 2016传感器与微系统35 141][8]Chen L,Bi D P,Zhang W 2015 Electron.Opt.Control 22 107(in Chinese)[陈璐,毕大平,张伟2015电光与控制22 107][9]Wang H,Li G X 2010 Electron.Optics Control 17 33(in Chinese)[王虹,李国兴 2010电光与控制 17 33][10]Benzi R,Sutera A,Vulpiana A 1981 J.Phys.A 14 453[11]Leng Y G,Lai Z H 2014 Acta Phys.Sin.63 020502(in Chinese)[冷永刚,赖志慧 2014物理学报 63 020502][12]Yang D X,Hu Z,Yang Y M 2012 Acta Phys.Sin.61 08050(in Chinese)[杨定新,胡政,杨拥民2012物理学报61 08050][13]Li J 2011 M.S.Dissertation(Chengdu:University of Electronic Science and Technology)(in Chinese)[李晋2011硕士学位论文(成都:电子科技大学)][14]Shen C 2013 M.S.Dissertation(Chengdu:University of Electronic Science and Technology)(in Chinese)[申辰2013硕士学位论文(成都:电子科技大学)][15]Liu J J,Leng Y G,Lai Z H,Tan D 2016 Acta Phys.Sin.65 220501(in Chinese)[刘进军,冷永刚,赖志慧,谭丹2016物理学报65 220501][16]Zou H L,Zheng L Q,Liu C J 2013 Imag.Signal Process.(CISP)6th International Congress on 2 1090[17]Xia J Z,Liu Y H,Ma Z P 2012 J.Vib.Shock 31 132(in Chinese)[夏均忠,刘远宏,马宗坡2012振动与冲击31 132][18]Zhang G L,Wang F Z 2009 put.Theor.Nanosci.6 676[19]Wang S,Wang F Z,Wang S,Li G J 2018 Chin.J.Phys.56 3[20]Gao Y X,Wang F Z 2013 put.Theor.Nanosci.0 1[21]Leng Y G,Wang T Y 2003 Acta Phys.Sin.52 2432(in Chinese)[冷永刚,王太勇 2003物理学报 52 2432][22]Reko ffJr M G 1985 IEEE Trans.Syst.18 244[23]Leng Y G,Wang T Y,Qin X D,Li R X,Guo Y 2004 Acta Phys.Sin.53 717(in Chinese)[冷永刚,王太勇,秦旭达,李瑞欣,郭焱2004物理学报53 717][24]Leng Y G,Wang T Y 2003 Acta Phys.Sin.52 2432(in Chinese)[冷永刚,王太勇 2003物理学报 52 2432][25]Qin G R,Gong D C,Hu G,Wen X D 1992 Acta Phys.Sin.41 3(in Chinese)[秦光戎,龚德纯,胡岗,温孝东1992物理学报41 3]。
均匀采样的信号频率检测方法及其实现

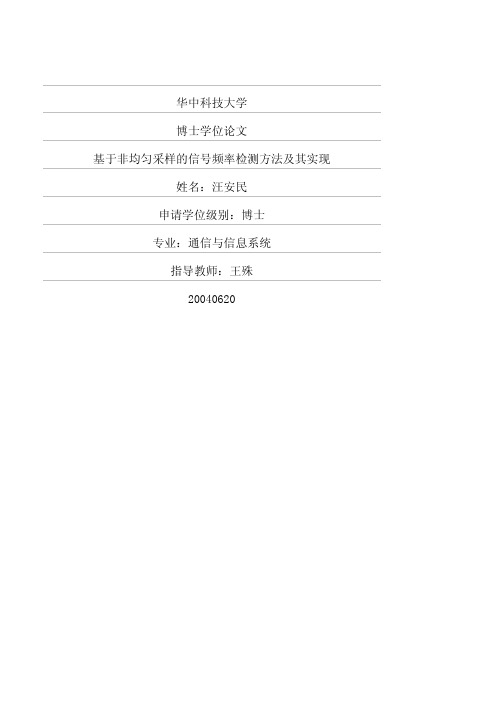

华中科技大学博士学位论文基于非均匀采样的信号频率检测方法及其实现姓名:***申请学位级别:博士专业:通信与信息系统指导教师:***20040620摘要随着计算机技术和数字信号处理技术在工程应用中的速度发展信号采样和信号处理的研究成为目前科学研究的一个重点对非均匀采样信号的研究成为信号处理领域的一个重要的研究内容提出两种非均匀信号的采样方法和两种非均匀采样信号的处理方法本文首先介绍了非均匀的采样方法非均匀采样信号的傅里叶变换分析根据非均匀采样信号的特点提出本文的研究内容使得采用低采样频率系统可以检测到高频率的信号使得非均匀采样的抗噪性能较低首次提出一种基于信号幅值的非均匀采样方法设置采样阈值抛弃被噪声影响较大的信号相当于提高了采样的抗噪性能可以检测出淹没在噪声中的微弱信号15dB的信号从而降低了混叠信号频谱的大小都出现一定幅度的频谱噪声非均匀采样引起的频谱噪声将淹没信号中的小信号的频谱本文提出了两种方法解决非均匀采样小信号的检测问题该方法在一个周期内进行非均匀采样非均匀周期采样介于均匀采样和完全非均匀采样之间又具有均匀采样的频谱特性可以检测出幅度相差10倍以上的两个信号成分从非均匀采样的信号处理算法上首次将陷波方法应用于非均匀采样应用陷波器抑制某个特定频率的信号采用陷波方法抑制大信号的频谱由于大信号引起的混叠频谱也将随之降低使用该方法可以有效检测出幅度相差100倍以上的两个信号成分但傅里叶变换方法在所有频率段上具有同样的频率分辨率为了解决傅里叶变换出现的问题给出变换函数关系使得非均匀采样信号满足小波变换的两个基本条件以非均匀小波分析非均匀采样信号文中还说明了非均匀小波变换的抗混叠的原理以及对信号频谱的检测方法验证了所提出方法的正确性该非均匀采样系统以数字信号处理器为核心该时钟控制模数转换器件采样非均匀采样信号送到数字信号处理器进行算法分析该结果通过USB接口传送到计算机进行分析保存以及传输验证了基于信号幅值的非均匀采样方法及其信号处理方法最后对本文的主要研究成果进行了概括关键词非均匀采样非均匀周期采样小波变换 AbstractWith the development of computer and signal processing technical, digital instruments has been used in more and more fields, it has been attached more importance to signal sampling and signal processing. The nonuniformly sampled signal is an importance research component of digital signal sampling and processing subject. This thesis studies some key issue of nonuniformly signal sampling theory and its application. The main contributions of this thesis are given as follows:The theory of nonuniformly sampling can process signals with components whose frequencies exceed the Nyquist limit. The disadvantage of nonuniformly sampling is there exists the noise in spectrum analysis. A novel method for nonuniform sampling based on amplitude of signals is proposed in this thesis. This new method combines sampling rate with amplitude of signals. It make the most of some special samples that it is help to process signal so it is very effective to suppress noise. It is an effective signal processing method for weak signal detection and it can estimate exactly the frequency of sinusoidal signal hidden beneath the noise when Signal-to-Noise Ratio (SNR) is below -15dB.The disadvantage of nonuniformly sampling is there exists the noise in spectrum analysis, so it’s difficult to detect the low amplitude signals. Two methods have been studied in this thesis. Firstly, a novel nonuniform periodically sampling method is proposed in this thesis. The samples are uniform in one period, but the samples are nonuniform in different periods, so these samples posses the merits of uniform and nonuniform sampling. It can estimate exactly the frequencies of sinusoidal signals when the ratio of amplitude of signal exceeds 10.A novel notch filter method for nonuniform sampling is studied in chapter 5 of this thesis. This method is very effective to suppress noise of spectrum by filtering the signal with the maximal amplitude so that it can detect the low amplitude signal. The fundamental of notch filter and threshold filtering are introduced, the characteristics of the notch filter are analyzed, and the processing procedure of notch filter is presented. It can estimate exactly the frequencies of sinusoidal signals when the ratio of amplitude of signalexceeds 100.A novel nonuniform sampling digital spectrum processing method based on wavelet transform is studied in chapter 6 of this thesis. The fundamental principle of nonuniform sampling wavelet transform and the processing procedure from the uniform wavelet to nonuniform wavelet is presented. The nonuniform sampling wavelet transform method is applied to the frequency detection.The results of the experiments of every method have been given in this thesis according to different signal, the results show that these methods are effective methods for nonuniform sampling signal detection and it can exactly estimate the frequencies of sinusoidal signals and rectangular signal.A real time nonuniform sampling and signal processing system based on a digital signal processor is developed in this thesis. This system includes a Tms320C6211 digital signal processor (DSP), an analog signal input and analog to digital converter (AD) part, a nonuniform clock generator, a data transfer part, etc. We use a complex programmable logic device (CPLD) to generate the nonuniform clock for AD, then AD sampling the signal according to this clock. The sampled data are processed by DSP used the nonuniform sampling algorithm.The method of nonuniform sampling based on amplitude of signals is tested in this system. It can estimate exactly the frequency of signal hidden beneath the noise when Signal-to-Noise Ratio (SNR) is below -15dB. The system can detect the signal above 18MHz at the maximal sampling of 1.5MHz, achieving 24 times the bandwidth of a classic uniformly digital signal processing (DSP) system that only can detect the signal above 0.75MHz at the sampling of 1.5MHz. This system process signals in real time, and the system is small-sized because it adopts a DSP.Finally, the main contributions in this thesis are summarized and some suggestions and directions for the future work in this field are given.Keywords: Signal processing, Nonuniform sampling, Fourier transform, Nonuniform periodically sampling, Notch, Wavelet transform独创性声明本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作及取得的研究成果除文中已经标明引用的内容外对本文的研究做出贡献的个人和集体本人完全意识到本声明的法律结果由本人承担汪安民日期使用学位论文的规定学校有权保留并向国家有关部门或机构送交论文的复印件和电子版本人授权华中科技大学可以将本学位论文的全部或部分内容编入有关数据库进行检索缩印或扫描等复制手段保存和汇编本学位论文本论文属于不保密学位论文作者签名王殊日期 2004 年 4 月 26 日1 绪言1.1 引言随着计算机技术的发展并形成了具有强大生命力的学科首要问题就是对连续信号进行采样得到数字信号就是按照一定的时间间隔t∆获取连续时间信号)f的一系列采(t f∆n⋅模拟样值)(t信号/数字信号A/D输出的数字信号提供给数字信号处理单元进行统计处理以及显示一个典型的信号处理过程如下图1.1所示一个完整的A/D转换器包含以下三个部分采样将连续时间信号转变成采样信号幅值量化即数字量化其中幅值量化决定着A/D的数据位数采样是其中关键的环节采样理论和技术是信号处理理论的基础1.2 均匀采样和非均匀采样从采样时间间隔角度上可以将采样分成均匀采样和非均匀采样两种均匀采样的采样时间间隔是完全相等完全随机实际中由于采样设备和被采样信号的限制但随着电子技术的发展虽然仍然存在采样时间间隔的不等这些微小的时间误差在一般的工业应用中将不再影响信号处理的结果均匀采样是在时域上均匀抽取连续信号的值并且在硬件上很容易实现此外均匀采样可以使信号频谱完全显示香农采样定理是均匀采样的基础[1]ÒѾ-³¬¹ý°ë¸öÊÀ¼ÍÉè)(t f 是一个带限信号即当m ωω>时如果ms ωω2>那么)(t f 就唯一的由其采样点)(t n f ∆⋅),,2,1,0(±∞±±=L n 所确定t ∆为采样时间间隔香农采样定理的数学表达式为1.11.1ºóÀ´ÓÖ³öÏÖÁËÒ»ÖÖ½áºÏÎïÀí¸ÅÄîµÄÊýѧ֤Ã÷·½·¨采样定理的重要性在于它在连续时间信号和离散时间信号之间所起的桥梁作用使用信号的离散时间信号来表示该连续时间信号1.2.2 非均匀采样问题的提出非均匀采样是相对于均匀采样的一种采样方法在实际应用中总是存在采样时间误差由于采样速率的提高多路A/D技术是采用多个A/D分时采样以实现高速采样图1.2 m路A/D交替采样框图1t⋅秒m∆/(假设各路A/D的采样速率均为)⋅秒内m∆/(1t那么m路A/D的采样时刻将等间隔的分布在)1t∆秒的高则相当于一路采样速率为)/(速A/D¼´Ê¹ÊÇͬһ¸öÐÍºÅµÄÆ÷¼þËùÒÔ很多特殊的应用场合也存在非均匀采样情况例如雷达对空间反射波的测量由于不同空间的大气密度其反射波数据的采集一般为非均匀采样[3]ÀýÈçµØÃæ¶ÔÆøºòµÄÓ°ÏìÆä¶ÔÆøºòÓ°ÏìµÄЧӦµÄÊýֵģÄâÒ²±ØÐëÊǷǾùÔÈÊý¾Ý[4]·Ç¾ùÔȲÉÑùµÄÇé¿öÒ²ÊÇÊ®·ÖÆÕ±éÒª¶Ô¹¤³§³£ÄêÔËתµÄ´óÅú¹Ø¼üµÄÖØÒªÉ豸µÄ״̬½øÐмà²âÔ¤±¨´Ó¶ø»ñµÃµÄÿ̨É豸µÄ״̬²ÎÊýÐòÁÐÎÞÒɲ»¿ÉÄÜ×öµ½µÈ¼ä¸ô¶Ô·É»ú·¢¶¯»úµÄÄ¥Ëð״̬½øÐмà²âÔ¤±¨ÏÔÈ»ÓÉÓÚÖÖÖÖÔ-Òò传统的均匀采样受限于采样定理在客观上一定程度要求在采样时段内进行非均匀采样以减小数据冗余度降低采样频率从而可以实时快速的满足特定场合的要求如各种声音信号和二维的图像信号等对特定的信号均匀采样受限于A/D器件的速率而非均匀采样不受限于采样定理此外非均匀采样信号和均匀采样信号相比1.3 非均匀采样理论国内外研究概况国内外对非均匀采样信号的研究可以追溯到二十世纪五十年代它提出了非均匀采样时信号重建的条件和可能性即如果信号是一个随时间变化的幅值函数如果时间可分为以t∆秒为宽度的若干相等区域且在每个区域中采样点以任意方式排列情况下当每个区域的采样点数为N时原信号可以被唯一确定当采样点小于N时此时只有在附加条件的情况下当采样点超过N时信号不能被任意赋值1973年对非均匀采样信号重建的几种常用技术进行了系统的分析低通滤波器样条函数Yen内插等美国科学家Higgins用抽象数学研究了非均匀采样序列集合的结构[8]¼´ÔڷǾùÔȲÉÑùÇé¿öÏÂÒ»¸öÊǵ¥Î»Âö³å的变换集1977年显然从理论上说但文献[9]中并没有给出如何应用的说明19世纪90年代输出多路复用技术1988年Jenq[11]首先提出了分析方法这样一来从而求出了被采样信号的模拟频谱与该信号经非均匀采样后近年来随着计算机技术和集成电路技术的发展国内外已经有很多这一方面的报道[12国内外对非均匀采样理论研究的主要内容包括如下几个方面116由于非均匀采样引起的不利因素很容易被人们所认识这样滤波技术都可以直接移植到非均匀采样理论上即波形重建公式实现对波形函数的重建这类研究也取得很大的成果域序列变换方法的非均匀时序信号分析[1119ƵÓòÈçºÎ½«Ê±ÓòµÄ·Ç¾ùÔȲÉÑùÐźÅת»»µ½ÆäËûÓòµÄ·½·¨×ÔÈ»³ÉΪ·Ç¾ùÔȲÉÑùÀíÂÛÑо¿µÄÒ»¸öÖØµãÀëÉ¢ÓàÏұ任ÒÔ¼°Ð¡²¨±ä»»µÈ傅里叶变换快速傅里叶变换均匀采样算法向非均匀采样算法的转换[2123ÕâЩËã·¨°üÀ¨³£ÓõÄÂ˲¨¼¼Êõϵͳ±æÊ¶ÒÔ¼°Êý¾Ý±àÂëºÍѹËõµÈ2628]非均匀采样的采样策略主要是研究如何采样采用一些特殊的采样策略还可以提高可测信号的带宽非均匀采样过程的参数估计和建模[2931ÌÖÂÛÁ˵¥±äÁ¿ºÍ¶à±äÁ¿ÏµÍ³µÄ¸÷ÖÖÇé¿ö抖动采样的信号分析与处理[3335°üÀ¨ÏµÍ³Îó²îºÍËæ»úÎó²îÐÅºÅÆµÆ×µÄÒ»°ãÐÔ¹«Ê½¹¦ÂÊÆ×ÃܶÈÒÔ¼°¶ÔÕýÏÒÐźŷùÖµºÍÏàλ²âÁ¿µÄÓ°ÏìµÈ抖动采样的信号分析与处理方法适用于对信号波形多次测量的情况抖动采样的信号分析与处理方法可以归纳为两点一种是使用SVT方法测量信号瞬时值学术界对它们的研究方向大致可以分成两个方面主要研究其对正弦信号测量的影响Signal noise rate则又可再细分为利用输入已知频率正弦校准信号以及对被测信号进行补偿和信号重建面并进行相应的补偿对采样仪器进行采样时间偏差估计利用非均匀采样数据序列重建原始信号73840]伪非均匀采样又称伪随机采样实际中但在均匀采样基础上随机延迟或者超前采样时间伪随机采样有很多优点消除系统误差包括光谱减少量化比特误差消除寄生频率滤除相应的系统带宽内的频率加强宽带信号模数转换的分辨率等使得非均匀采样理论得到实际应用所以伪非均匀采样可以使用低速的采样速率检测到高速的信号雷达信号以及高速的宽谱信号而均匀采样必须提高采样设备的采样速率在现代数字信号处理中伪非均匀采样在高速信号的应用前景十分广阔非均匀采样理论和技术是一个非常庞大而复杂的研究领域非线性理论空间变换理论由于计算机技术的迅速发展以及人们对信息处理技术越来越高的要求到目前或者在一定条件下具有无限非均匀采样点的非均匀采样理论已经建立另外由非均匀采样的离散信号重构模拟信号问题对这些问题进行广泛无论在理论上还是在实际应用上都具有重大而深远的意义研究了非均匀采样信号的频谱分析并研究了非均匀采样信号的陷波方法和小波变换方法研究的主要研究内容如下1该方法针对微弱信号的特点根据采样阈值尽可能多的采样被噪声影响较小的信号检测出淹没在噪声中的微弱信号15dB的信号2该方法在一个周期内进行非均匀采样非均匀周期采样介于均匀采样和完全非均匀采样之间又具有均匀采样的频谱特性3该方法可以根据需要如果信号中存在幅度不等的两个信号很难直接检测出来从而准确的检测出小信号提出非均匀采样信号的小波变换方法并将小波变换方法应用于非均匀采样信号的频谱检测5该系统采用可编程逻辑器件产生非均匀采样时钟实现非均匀采样验证了基于信号幅值的非均匀采样方法及其信号处理方法本文的结构安排如下第2章介绍非均匀采样信号的傅里叶变换方法以及信号的频谱第4章提出一种非均匀周期采样方法第6章提出非均匀采样信号的小波变换方法第8章对本文的主要研究成果进行了总结本文的课题研究来源于国家863计划项目2002AA312200DWDM±¾ÂÛÎÄÑо¿ÆäÊý¾Ý²É¼¯ÓëÐźŴ¦Àíͨ¹ý¹âÏ˵ĹâÖÜÆÚÐÔµÄͨ¹ýÒ»¸ö·Ö¹â¾µ·Ö¹â¾µ·ÖÀëºóµÄ¹â¾-¹ýÒ»¸ö¹â̽²âÆ÷½«¹âÐźÅת±ä³É0Êý¾Ý²É¼¯²¿·Ö¶Ô¸ÃµçÐźŽøÐвɼ¯数字信号处理器处理PC¹©×ÔÊÊÓ¦Ãܼ¯²¨·Ö¸´Óõ÷ÕûϵͳµÄÏÂÒ»¸öµ¥ÔªÊ¹ÓÃÔÚÕâÒ»ÖܵÄ360度内这样在分光镜旋转一周的时间内其他的时间做信号处理部和数据上传在一次处理过程中考虑到实际情况AD转换器在光信号产生之前开始采样我们初步确定采样时间为25ms¸ÃÏîÄ¿µÄÆäËû²¿·ÖÕýÔÚ½øÐÐÖÐ2 非均匀采样信号的频谱分析采样是数字信号处理的基础就不可更改的固定下来如果采样后的数据存在问题因此采样过程非常重要不得不进行非均匀采样天文数据的观测另外在网络传输中即使在接收端均匀采样实际上仍然是进行了非均匀采样然后就如何消除频谱混叠现象研究由于采样方法的改变对数字信号频谱的影响实际的采样过程可以看成是脉冲调幅过程4244]图2.1中是连续信号图2.1是调幅脉冲载波信号)(t p Âö¿íΪ0µÄÖÜÆÚÐÔÂö³åc理想情况下的采样脉冲序列就是冲激函数∑∞−∞=−=n nT t t p )()(δ采样输出函数)(ˆt f 为2.2nT 时刻取值2.2∑∞−∞=−⋅=n nT t nT f t f )()()(ˆδ将)(t p 进行傅里叶级数展开∑∑∞−∞=Ω∞−∞==−=r tjr rn s ec nT t t p )()(δ式中系数r c 为2.52.52.4∑∞−∞=Ω=r t jr se Tt p 1)()(t p 的傅里叶变换为2.7可以得到理想采样信号)(ˆt f 的频谱为2.82.8²ÉÑùÐÅºÅµÄÆµÆ×)(ˆΩj F是模拟信号频谱)(Ωj F 的周期延拓也就是说这些频谱都要乘上系数T1ab图2.2 原始信号和采样信号的频谱如果原始信号是最高频率为0Ω的带限信号当<Ωs 20Ω时混叠部分的频率成分的幅值与原始信号不同c如果原始信号不是带限信号在理想情况下必须要求采样频率足够高均匀采样存在一定的限制条件来实现对信号频率的检测根据香农采样定理的限制此外尤其是带限周期信号但实际上各种信号都含有噪声以及高频谐波分量信号的检测变得复杂设置均匀采样的采样频率为1024Hz²ÉÑùʱ¼äÈçÏÂʽ2.92.91024时的采样时间和采样点数之间的对应关系均匀采样的采样点数和采样时间成单调线性关系图中直线的斜率随之变化采样时间函数的数学表达式为2.10如果设置N则上式变为2.112.11´ÓͼÖпÉÒÔ¿´³ö图2.4 非线性采样时间和采样点数为了直观的查看非线性采样时间对信号频谱的检测结果)2sin()(0t f t f π=式中0f 按照式定义的非线性时间函数对上述信号采样频谱分析结果如图2.5所示非均匀采样信号的频谱分析采用非均匀傅里叶变换方法这里为了说明非线性采样时间对信号频谱检测的影响只给出频谱分析的结果图中功率谱的单位为在单位时间内单位电阻上通过的功率幅度谱和功率谱的单位没有实际的意义也为了说明的方便图2.5中有三个较大的频谱成分542Hz和820HzÆäƵÆ×·ùֵΪ1VÆäÖÐ542 Hz和820Hz是采样引起的混叠信号如果采用式定义的均匀采样图中有两个幅值接近的频率成分其中884Hz为混叠信号的频谱均匀采样的混叠信号和真实信号的频谱幅值十分接近所以香农采样定理要求采样频率为信号的两倍以上根据采样定理的要求所以图2.6中的884Hz的信号被排除以下为了说明的方便检测出信号频谱真实信号频谱的相对幅值大于混叠信号的相对幅值实际中混叠信号总是出现率而改变的如果继续将1000Hz以上的频率的频谱描绘出混叠信号是周期出现的这和采样定理的描述一致信号频率为0f0f f n s ±⋅ ±∞±±±=,,3,2,1L n从式可以看出则混叠信号的频率将随之改变每个采样频率采样512点真实信号不会由于采样频率的不同而变换都含有真实信号的信息而对于混叠信号所以对于每个混叠信号只有512个采样点含有混叠信号为了验证以上的说明定义如下采样时间函数2.142.14´ÓͼÖпÉÒÔ¿´³ö图2.7 三折线时间函数采样时间和采样点数根据式定义的采样时间对式的信号进行采样得到频谱结果如图2.8所示分别为140Hz652Hz 和884HzÆä·ùֵΪ1V1t 采样时间段对应的采样频率为512Hz652Hz 和884Hz 2.13140512652Hz 512884 Hz图中未能显示所以它们的频谱幅值为0.25V2t 采样时间段对应的采样频率为1024Hz ¼´1024884Hz 2t 采样时间段的采样点数为256点1t 和2t 采样时间的双重作用3t 采样时间段产生的混叠信号频率都超过1000Hz以上分析表明混叠频谱的幅值将进一步降低混叠频谱的幅值将降低到最低ran n n t +=)( N n ,,3,2,1L =式中ran是均匀分布在1由于ran的引入以下的实验结果都是选择式中时间变化ran为均匀分布的情况得到的实验结果和均匀分布的结果大致相同 2.15图2.9 非均匀采样时间和采样点数和图2.3相比从而使得采样频率时时变化 2.12µÃµ½ÆµÆ×·ÖÎö½á¹ûÈçÏÂͼ2.10所示从图2.10可以看出为真实信号频谱幅值的1/10µ«·Ç¾ùÔȲÉÑùÔÚËùÓÐµÄÆµÂʶζ¼³öÏÖÒ»¶¨·ùÖµµÄƵÆ×ÔëÉùÕâЩƵÆ×ÔëÉù½«ÑÍûСÐÅºÅµÄÆµÆ×±¾ÂÛÎĺóÐøÕ½ھÍÈçºÎ¼ì²â·Ç¾ùÔȲÉÑùµÄСÐźÅÌá³öרÃŵĴ¦Àí·½·¨´Óʱ¼äÓòÒ²¿ÉÒÔ¿´µ½²ÉÑùÒýÆðµÄ»ìµþÏÖÏóÈçͼ2.11和图2.12所示图中黑点表示采样点图中黑实线和其他信号也完全吻合图中只显示了两个这样的信号它们之间有式所确定的关系图2.12中黑点表示采样点由于非均匀采样而是随机摆动所以采样点很难落到均匀采样中出现的混叠信号上实际中只要满足非均匀取样线与该周期信号的基波不成整数倍关系图2.12 非均匀采样时间域的混叠信号图2.11和图2.12以单正弦信号为例图中的混叠信号和真实信号具有相同的幅值对于时间域来说这些信号也会产生一些混叠现象导致非均匀采样中存在很多小的频谱混叠这些混叠信号由于采样的周期性傅里叶变换不能显示出这些频谱非均匀采样为了便于说明非均匀采样下低速AD采样高速信号的原理信号频率为1000Hz为例进行说明由于是等间隔采样每次采样点的幅值完全一样没有任何意义经过若干个周期后这是因为使得采样数据必然存在周期性非均匀采样虽然在1个信号周期内采样一个点由于采样多个周期虽然非均匀采样在1个周期只采样一个点通过时间的非均匀弥补丢失的信号信息2.3 非均匀采样信号的傅里叶变换非均匀采样信号的傅里叶变换和均匀采样信号的傅里叶变换的区别主要在于积分时间上的不同[5153]¾ùÔȲÉÑùÐźŵĸµÀïÒ¶±ä»»ÒÔDFT表示Nonuniform Discrete Fourier Transform假设)(t x 为有限带通信号T 为采样时间间隔NT 为总的采样时间∞=,,3,2,1L n)(f X D 为非均匀采样信号的傅里叶变换结果∫−⋅=NTC dt ft j t x f X 0)2exp()()(π均匀采样信号的离散傅里叶变换就是将式的积分换成求和累加的形式也就是每个采样时间段的宽度相等∑=⋅−⋅=Nn C n f j n x f X 1)2exp()()(π类似∑−=+−⋅−=111))(2exp()()(N n n n n D t t t f j n x f X πNDFT 和DFT 的区别在于NDFT 每个采样时间段的积分区间的宽度不等求和区间为等间隔T在计算频谱时是否引入常数T 都不影响频谱的检测求和区间为不等间隔如式中的)(1n n t t −+↵⊃®™⊇∝∉√↵ ⊄∧÷∝ℵ ®∂±™≈≈⊇≠∝℘•∩ ™∪↵⊄∧÷∝ℵ ®∂±™≈≈≡⇐⊗∇√±©⊇∝∉√∪≈≡⌠™∧ ∠∠↵⊄∧÷∝ℵ®∂±™≈≈⊇∩⊗↵∩°∇∠ ↵∝⊗•∩™∪″⊃∇↵⊄∧÷∝ℵ®∂±™≈↓∇∠↵∝⊗®≈÷√¬∝©∈⊗∉⋅[542.4 本章小结本章首先介绍了均匀采样信号及其频谱然后介绍非线性采样信号和的非均匀采样信号的频谱最后介绍非均匀采样信号的傅里叶变换方法3 基于信号幅值的非均匀采样方法非均匀采样和均匀采样相比但设置非均匀采样间隔的方法有很多种信号处理的要求采样设备等各种因素而有很多种非均匀采样方法文中给出了一种针对无限带宽信号的非均匀采样时间函数文献[63]提出一种最优化的子Nyquist非均匀采样方法以及信号重构方法更多的非均匀采样方法的研究可以参考文献[64随着非均匀采样方法的发展从经典的滤波方法[70傅里叶变换[72]谱分析[74]以及非均匀采样和其他各种算法的融和[75非均匀采样理论的应用也涉及到语音[79]本章提出一种基于信号幅值的非均匀采样方法可以有效抑制信号中的噪声检测到低于3.1 微弱信号检测微弱信号检测作为一门学科已经在物理天文医学以及多种工程应用领域得到了相当广泛的应用精密加工和制造另一方面宏观上对天体空间的测量以及微观上在纳米级的测量这使得微弱信号检测在国内外越来越得到重视总是为了解决实际的问题而提出相应的解决方法但有一点共同的认识是弱光小位移等等使检测对象转变成电量信号由于其测量信号的幅值较小表现出的总体效果都是有用的被测信号被大量的噪声和干扰所淹没因此具体到信噪比上82]一个方向主要是从时域上分析信号应用场合包括波形去噪微弱信号检测在时域上的方法主要有以下几种方法[83ͨ¹ý×ÔÏà¹Ø»òÕß»¥Ïà¹Ø·ÖÎöÐźŵÄһЩʱÓòÉϵÄÌØÕ÷¿ÉÒÔÕÒµ½ÐźŵÄһЩÖ÷ÒªµÄÌØÕ÷Êä³öµÄÐźÅÖ»ÊÇ´ú±í΢ÈõÐźŵķùÖµºÍÏàλÐÅÏ¢µÄÖ±Á÷µçѹÏÖÔÚÕâÖÖ·½·¨µÄʹÓÃÒѾ-²»¶à压缩带宽法强行将一些信号带完全抑制其缺点在抑制噪声的同时有用信号也基本丧失Array基于四阶累积量矩和最小范数TLS方法可以有效地抑制各信道间互不相关的和相关的噪声一般需要秒级甚至更长时间的采样导致适用场合十分有限时域上的微弱信号检测方法还有同步迭加法和混沌理论的方法等应用场合包括频率检测微弱信号检测在频域上的方法主要有以下几种方法神经网络遗传算法通过对信号的训练识别后进行频域滤波处理其局限性在于只适合低频率的信号检测使得算法的实时性降低其BP遗传算法需要的时间增大现代互谱Levinson方法和Pisarenko方法以及Music方法[87现代互谱Levinson方法比之传统的FFT方法和互周期图法能更有效地提高互谱估计的谱分辨率和谱光滑性互谱MUSIC方法有优良的谱估计的分辨率和谱估计的稳定性,而且随着信噪比的下降不大但对于相关噪声抑制能力很差窄带滤波法对一些确定性的噪声对白噪声有一定的滤波效果计算时间比较长靠近信号频率成分的谐波对信号检测影响较大可以方便的提高频率分辨率等优点为了检测含有噪声的信号下面提出一种基于信号幅值的非均匀采样方法不再仅仅是基于时间的随机采样在信号幅值大的情况下采样点相应增加在信号幅值小的情况下采样点相应减少使得在同样的采样点数下检测出有用信号设正弦s的振幅为A B>A信号)(tt s=x+t)()()(tnnx≥s对于所有B()(t需要从)(tx中检测出)s引起噪声幅值增强的采样x′是由于)(t(n的采样点显然)(ts有相同的周期3.3所示x′和)(n点使得)A B设置幅值门限为10V。
基于调制随机共振的微弱信号频率检测方法

基于调制随机共振的微弱信号频率检测方法李忠虎;蔡志全【摘要】以工程实践中被强噪声淹没的微弱信号检测为背景,提出了一种基于调制随机共振的微弱信号频率检测方法.针对常用的随机共振系统检测受到信号的小频率和小幅值的约束,采用调制随机共振检测,进而使大频率信号变为适宜随机共振处理的小频率信号.在Matlab平台上对微弱正弦信号检测进行了仿真研究,实验结果表明该方法能够有效地检测出微弱信号的频率.文中最后给出了调制随机共振实现电路.【期刊名称】《仪表技术与传感器》【年(卷),期】2014(000)008【总页数】3页(P104-106)【关键词】微弱信号检测;强噪声;调制随机共振;频率检测【作者】李忠虎;蔡志全【作者单位】内蒙古科技大学信息工程学院,内蒙古包头014010;内蒙古科技大学信息工程学院,内蒙古包头014010【正文语种】中文【中图分类】TP2160 引言从工业现场采集到的信号被强噪声淹没,信号相对于噪声显得极其微弱,信噪比很低[1]。
传统的信号处理方法主要是通过滤波等方法去除和抑制噪声,进而实现对微弱信号的检测,但是在去噪的过程中,信号本身受到了损失。
通过随机共振的概念可知,随机共振是利用噪声而非抑制噪声。
随机共振的绝热近似理论与线性响应理论对研究对象有着很强的限制条件,只有在低频、小信号时利用随机共振检测才有很明显的优势[2]。
实际检测的微弱信号频率不可能远远小于1 Hz,一般在几十甚至数百Hz,因此在较高频率下实现微弱信号检测成为随机共振研究的一个关键。
1 双稳态系统的随机共振随机共振模型一般包括3个基本要素:微弱的输入信号、噪声、用于信号处理的非线性系统。
双稳态系统的随机共振模型如图1所示。
图1 双稳随机共振模型随机共振的双稳态系统由Langevin方程描述:=ax-bx3+Acos(2πf0t)+n(t)(1)f(x)=ax-bx3式中:a>0,b>0;Acos(2πf0t)为被测信号;n(t)为强度为D、零均值的高斯白噪声,且E[n(t)n(t+τ)]=2Dδ(τ);f(x)为非线性外力场,f(x)具有双势阱。
小信号检测中的自适应随机共振技术
