温度压力安全阀

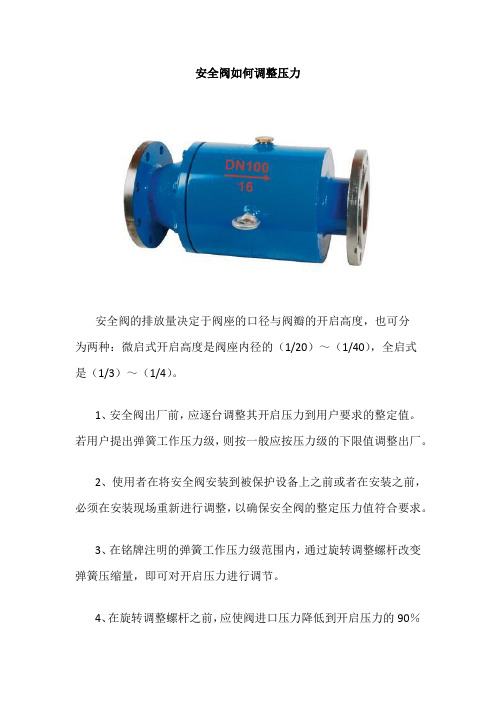

安全阀如何调整压力
安全阀如何调整压力
安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分
为两种：微启式开启高度是阀座内径的（1/20）～（1/40），全启式
是（1/3）～（1/4）。
1、安全阀出厂前，应逐台调整其开启压力到用户要求的整定值。
若用户提出弹簧工作压力级，则按一般应按压力级的下限值调整出厂。
2、使用者在将安全阀安装到被保护设备上之前或者在安装之前，必须在安装现场重新进行调整，以确保安全阀的整定压力值符合要求。
3、在铭牌注明的弹簧工作压力级范围内，通过旋转调整螺杆改变弹簧压缩量，即可对开启压力进行调节。
4、在旋转调整螺杆之前，应使阀进口压力降低到开启压力的90％
以下，以防止旋转调整螺杆时阀瓣被带动旋转，以致损伤密封面。
5、为保证开启压力值准确，应使调整时的介质条件，如介质种类、温度等尽可能接近实际运行条件。
介质种类改变，特别是当介质聚积态不同时（例如从液相变为气相），开启压力常有所变化。
工作温度升高时，开启压力一般有所降低。
故在常温下调整而用于高温时，常温下的整定压力值应略高于要求的开启压力值。
高到什么程度与阀门结构和材质选用都有关系，应以制造厂的说明为根据。
6、常规安全阀用于固定附加背压的场合，当在检验后调整开启压力时（此时背压为大气压），其整定值应为要求的开启压力值减去附加背压值。
安全阀介绍
安全阀相关标准
由于安全阀的重要性，世界各国都对安全阀的 设计制造制定了许多相关标准和法规。我国 早期的安全阀标准大都参照前苏联的安全阀 标准。目前采用的安全阀标准有： GB/T12241-89（安全阀一般要求） GB/T12242-89（安全阀性能试验方法） GB/T12243-89（弹簧直接载荷式安全阀） ZB-J98-013-89（电站安全阀技术条件） API520/API526/API527（美标）
阀门的类型代号
表1
类型 闸 阀 代号 Z J L Q D G
14
类型 旋 塞 阀 止回阀和底座 安 全 阀 减 压 阀 疏 水 阀
代号 X H A Y S
截 止 阀 节 流 阀 球 蝶 阀 阀
隔 膜 阀
2012-2-1
连接形式代号
表2
连接形式 内螺纹 外螺纹 法 焊
2012-2-1
代 1 2 4 6
2012-2-1 12
安全阀的型号编制方法
安全阀的型号编制方法完全是按照JB308-75 《阀门型号编制方法》执行的。它由7个单元组 成： a:阀门类型代号（用A表示安全阀） b:传动方式代号 c:连接形式代号 d:结构形式代号 e:阀座密封面或衬里材料代号 f:公称压力 g:阀体材料代号
2012-2-1 13
2012-2-1 25

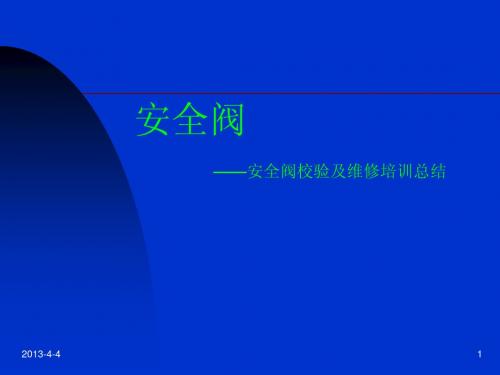

第二部分
——安全阀校验与维修及自动化记录仪
2012-2-1
26
安全阀试验和校验的两个不同概念
要全面的检验安全阀的各项技术性能指标必须是 进行全性能试验，试验最基本的要求是具有实 际运行状态，甚至超过实际运行状态。这种试 验装置除了高温高压容器等设备外，还要具备 各种参数的快速测定仪器，并保证具备大流量 的高温高压蒸汽源，耗资巨大。 校验是安全阀试验的一部分，是制造厂出厂 试验的主要项目。出厂前一般都用常温的安全 阀校验台进行空气介质的开启压力整定和密封 性试验。安全阀常温校验台只能做开启压力整 定和密封性试验。
安全阀百科全书
安全阀的定义：安全阀（AETV safety valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。
安全阀的作用：安全阀在系统中起安全保护作用。
当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。
安全阀又称溢流阀。
安全阀的分类：安全阀结构主要有两大类：弹簧式和杠杆式。
弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。
杠杆式是靠杠杆和重锤的作用力。
随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。
当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。
安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/15）～（1/20），全启式是（1/3）～（1/4）。
此外，随着使用要求的不同，有封闭式和不封闭式。
封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。
不封闭式一般用于无毒或无腐蚀性的介质。
按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。
1.重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。
根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。
但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。
安全阀基本知识
安全阀知识安全阀是压力容器的安全附件之一(爆破片、压力表、液面计、温度计等)。
功能在于当容器内的压力超过某一规定值时，就自动开启迅速排放容器内部过压气体，并发出响声，警告操作人员采取降压措施。
当压力回复到允许值后安全阀又自动关闭，使容器内压力始终低于允许范围的上限。
定义所谓安全阀（Safety Valve）广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。
其特征为具有突开的全开启动作。
用于气体或蒸汽的场合。
泄放阀又称溢流阀：一种由阀前介质静压力驱动的自动泄压装置。
它随压力超过开启力的增长而按比例开启。
主要用于流体的场合。
国际上把保证了排放量的称之为安全阀，而不保证排放量的阀门称作泄放阀。
在国内不论全启式或微启式统称为安全阀。
术语压力容器的安全泄放量：是指压力容器在超压时为保证它的压力不再升高，在单位时间内所必须泄放的气量。
安全阀的排量：是指安全阀处于全开状态时在排放压力下单位时间内的排放量。
工作压力：是我们的操作指标上限，这个值应该不大于我们的压力容器最薄弱部位的设计压力，也是我们校验安全阀的重要参数依据，此压力下不允许泄漏整定压力：就是我们校验的安全阀的起跳压力，这个值是根据工作压力计算得来的（1.05—1.1倍工作压力），必须小于容器的试验压力，此压力下安全阀起跳卸压，回座压力：安全阀开启排气泄压后重新关闭的压力。
一般是工作压力的0.85倍左右开启高度：安全阀开启时阀芯离开阀座的最大高度。
分微启和全启两种。
背压：是由于泄放系统有压力而存在于安全阀出口处的压力，背压有固定的和变化的两种形式。
背压是附加背压和积聚背压之和。
附加背压：当安全阀启动时，存在于安全阀出口的静压，它是由于其它阀排放而造成的压力，它有两种形式，固定的和变化的。
积聚背压：泄压阀打开后由于流动使泄放主管中增加的压力。
工作原理当安全阀阀瓣下的气体压力超过弹簧的压紧力时，阀瓣就被顶开。
1、安全阀的基本知识
1、安全阀的基本知识1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。
2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。
3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。
当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。
4）工作压力P：阀门在使用介质温度下的压力。
5）工作温度T：阀门在使用介质下的温度。
6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。
在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。
7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。
8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。
9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）10）开启高度h: 阀瓣离开关闭位置的实际升程。
11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。
对应于流道面积A的流道直径为do（喉径）。
12）排量系数Kd：阀门实际排量与理论排量的比值。
13）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。
一般取整定压力的90%作为密封试验压力。
14）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。
2、安全阀基本结构1）阀体 2）阀座 3）阀瓣 4）调节圈 5）弹簧 6）阀杆 7）阀盖 8）阀帽3、安全阀的分类1）按使用介质分：a:蒸汽用安全阀 b:空气及其它气体用安全阀 c:液体用安全阀2）按公称压力分a:低压安全阀：公称压力PN≤1.6Mpa b:中压安全阀：公称压力PN1.6～6.4Mpac:高压安全阀：公称压力PN6.4～80.0Mpa d:超高压安全阀：公称压力PN﹥100Mpa3）按适用温度分：a:超低温安全阀：t≤-100°C b:低温安全阀：-100°C～-40 °Cc:常温安全阀：-40 °C～120 °C d:中温安全阀：120 °C～450 °Ce:高温安全阀：t＞ 450 °C4）按连接方式分：a:法兰连接安全阀 b:螺纹连接安全阀 c:焊接连接安全阀5）按开启高度分：a:微启式安全阀：开启高度在do /40～ do /20b:全启式安全阀：开启高度不小于do /4c:中启式安全阀：开启高度介于微启式和全启式之间6）按结构形式分：a:杠杆重锤式安全阀 b:弹簧式安全阀 c:脉冲式安全阀（又称先导式安全阀）d:微启式安全阀 e:全启式安全阀 f:全封闭式安全阀 g:半封闭式安全阀 h:敞开式安全阀4、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求，在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可靠的密封。
选用安全阀的主要参数
选用安全阀的主要参数
选用安全阀的主要参数包括：
1. 额定压力：安全阀的额定压力应与系统的工作压力相匹配，以确保系统的安全运行。
2. 排放能力：安全阀应能够迅速排放流体，以避免系统因过压而受到损害。
3. 开启压力差：安全阀的开启压力差应为额定压力的10%至20%，以确保安全阀能够在系统达到临界压力时及时启动。
4. 逃逸率：安全阀的逃逸率应小于或等于系统允许的最大逃逸率，以确保系统的稳定性和可靠性。
5. 流体介质：应根据系统使用的流体介质选用相应的材质和阀门类型，以确保安全阀的可靠性和长寿命。
6. 温度范围：选用的安全阀应能够适应系统的最高和最低温度范围，以确保稳定性和可靠性。
7. 尺寸和连接方式：应根据系统管道的尺寸和连接方式选用相应尺寸和连接方式的安全阀，以确保系统的兼容性和可靠性。
安全阀的设置及选用
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时,阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置.当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1 安全阀的设置1。
1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统(有切断阀与其它系统分开)。
该系统指全气相、全液相或气相连通.2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器.6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位.9、凝气透平机的蒸汽出口管道.10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀.1.2 《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0。
03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上,并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀.以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故,故应设置安全阀或其他安全措施.5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
安全阀型号 (2)
安全阀型号1. 引言安全阀是一种用于控制和保护系统的安全装置，用于保护设备和管道免受超压或过热的损害。
不同的工业领域和应用场景需要使用不同型号的安全阀来满足特定需求。
本文将介绍几种常见的安全阀型号，包括绝对压力安全阀、相对压力安全阀和电磁安全阀。
2. 绝对压力安全阀绝对压力安全阀是一种通过调整阀芯的弹簧预压力来控制阀门开启和关闭的安全装置。
当系统内的压力超过预设值时，阀芯将被推开，释放压力。
绝对压力安全阀通常用于对系统中的绝对压力进行控制和保护。
以下是绝对压力安全阀的主要特点： - 标准型号：521-A - 调节范围：0.5MPa至10MPa - 最大流量：1000L/min - 最高工作温度：200°C - 主要材料：不锈钢、铜3. 相对压力安全阀相对压力安全阀是一种通过调整阀盖和弹簧的预压力来控制阀门开启和关闭的安全装置。
当系统内的压力超过阀门预设值时，阀盖会被推开，从而释放压力。
相对压力安全阀广泛应用于管道系统和容器设备中。
以下是相对压力安全阀的主要特点： - 标准型号：857-B - 调节范围：0.1MPa至1.6MPa - 最大流量：500L/min - 最高工作温度：150°C - 主要材料：铸铁、黄铜4. 电磁安全阀电磁安全阀是一种通过电磁阀控制开关来控制阀门的安全装置。
当系统内的压力超过设定值时，电磁阀将打开，导致阀门开启，从而释放压力。
电磁安全阀通常用于需要远程控制和自动化操作的系统中。
以下是电磁安全阀的主要特点： - 标准型号：EMV-100 - 额定压力：1.0MPa - 最大流量：1000L/min - 控制方式：电磁阀控制 - 主要材料：不锈钢、铝合金5. 应用场景不同型号的安全阀适用于不同的应用场景。
绝对压力安全阀通常用于液化气站、蒸汽系统和化学工艺中的超压保护。
相对压力安全阀适用于供水、采暖和空调系统中的压力保护。
电磁安全阀适用于需要远程控制和自动化操作的系统，如工业自动化系统和管道输送系统。
安全阀的作用
安全阀作用安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。
安全阀在系统中起安全保护作用。
当系统压力超过规定值时，安全阀打开，将系统中的一部分气体/流体排入大气/管道外，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。
安全阀又称溢流阀，或泄压阀。
图示为安全阀的几种典型结构形式。
图a为活塞式安全阀，阀芯是一平板.气源压力作用在活塞A上,当压力超过由弹簧力确定的安全值时,活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口. 此阀密封面要干净.安全阀是一种用于受压设备、容器或管路上的自动压力释放装置。
当被保护系统内的压力升高超过允许值时，阀门自动开启，排出部分多余的介质,以防止系统压力继续升高，当系统压力降低到某规定值时，阀门又能自动关闭，从而保证系统正常运行.安全阀的主要性能指标有:1）安全性.阀门出厂时按国家相关标准进行了强度试验与密封试验,确保阀门的机械性能符合国家标准的要求.2）灵敏性.阀门的起跳条压力、回座压力，在国家标准及用户要求的范围内，起跳压力准确、起跳迅速，回座压力稳定。
3)密封性.阀门回座后密封性能优良,无泄漏。
4）有排放量要求的安全阀，阀门起跳后排放量达到国家标准规定的要求之机械特性，阀门的密封性能及其它性能保持稳定，不发生变化.如何正确选用安全阀直接关系到使用单位的经济效益和操作人员及设备的安全,下面概略介绍安全阀选用的几个要点：1、工作压力级（压力等级）的确定。
安全阀的工作压力与弹簧的工作压力级有着不同的含义，不能混为一谈。
工作压力是指安全阀正常运行时阀前所承受的静压力，它与被保护系统或设备的工作压力相同。
安全阀 密封压力
安全阀密封压力安全阀是一种用于保护设备或系统的压力控制装置，其主要功能是在系统压力超过设定值时，自动释放压力，以保证系统的安全运行。
密封压力是安全阀的一个重要参数，它决定了安全阀何时开始开启，并释放系统中的过压。
安全阀的密封压力是通过调整阀盖上的压力调整螺杆来实现的。
当系统内压力超过安全阀的设计压力时，阀盖上的压力调整螺杆会受到压力的作用，从而使阀盖上的弹簧受到压缩。
当弹簧受到压缩到一定程度时，弹簧将使阀盖打开，从而释放系统中的过压。
安全阀的密封压力通常由设计者根据系统的工作压力和安全要求来确定。
在确定密封压力时，需要考虑系统的最大工作压力、压力波动范围、设备的耐压能力等因素。
过高的密封压力可能导致系统频繁泄漏，而过低的密封压力则可能无法及时释放过压，从而危及系统的安全运行。
安全阀的密封压力还与阀盖上的弹簧刚度有关。
弹簧的刚度越大，阀盖打开所需的压力就越大，密封压力也就越高。
因此，在设计安全阀时，需要根据系统的特点和工作条件来选择合适的弹簧刚度，以确保安全阀能够准确地控制系统的压力。
安全阀的密封压力在使用过程中也需要进行定期检测和调整。
由于工作环境的变化和设备的老化等原因，安全阀的密封压力可能会发生变化。
如果密封压力过低，则可能导致安全阀无法及时打开，从而无法释放过压；如果密封压力过高，则可能导致安全阀频繁泄漏，影响系统的正常运行。
因此，定期检测和调整安全阀的密封压力是确保系统安全运行的重要措施。
在实际应用中，安全阀的密封压力还需考虑系统的工作温度。
由于温度的变化会影响弹簧的刚度和阀盖的密封性能，因此在选择安全阀和调整密封压力时，需要考虑系统的工作温度范围，并根据实际情况进行相应的调整和控制。
安全阀的密封压力是保证系统安全运行的关键参数之一。
通过合理选择和调整安全阀的密封压力，可以有效地控制系统的压力，保护设备和人员的安全。
因此，在设计、安装和维护系统时，需要充分考虑安全阀的密封压力，并进行相应的控制和调整，以确保系统能够安全可靠地运行。
