刚架的内力计算
9、作图示各刚架的内力图(d图)
（2）对于CD段
（3）对于DE段
（4）对于EF段
（5）对于BF段
4）画出整个结构的轴力图、剪力图和弯矩图。
（1）轴力图
（2）剪力图
（3）弯矩图
9作图示各刚架的内力图d图求图示桁架的内力简述刚架内力计算步骤刚架内力计算步骤刚架内力图屋架上下弦图示框架内力组合静定桁架的内力计算框架梁内力组合一榀框架内力计算软件

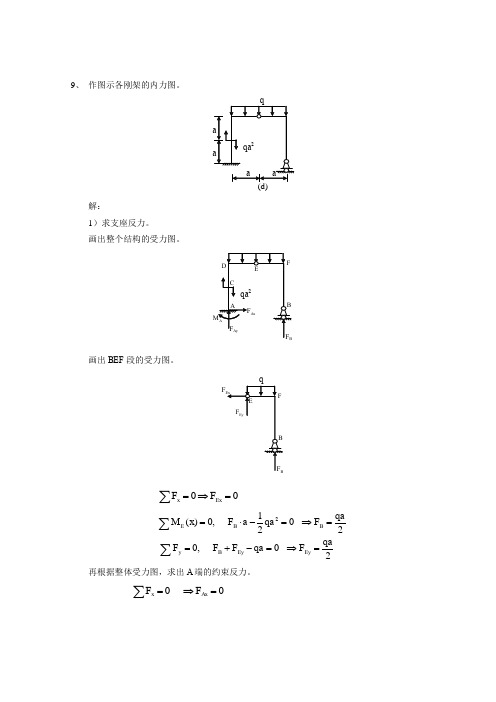

作图示各刚架的内力图。
解：
1）求支座反力。
画出整个结构的受ห้องสมุดไป่ตู้图。
画出BEF段的受力图。
再根据整体受力图，求出A端的约束反力。
2）写出各段的剪力方程和弯矩方程。
结构力学二3-静定结构的内力计算
以例说明如下
例 绘制刚架的弯矩图。 解：
E 5kN
由刚架整体平衡条件 ∑X=0 得 HB=5kN← 此时不需再求竖向反力便可 绘出弯矩图。 有：
30
20 20 75 45
40
0
MA=0 , MEC=0 MCE=20kN· m（外） MCD=20kN· m（外） MB=0 MDB=30kN· m（外） MDC=40kN· m（外）
有突变
铰或 作用处 自由端 (无m）
m
Q图
M图
水平线
⊕
⊖㊀
Q=0 处 突变值为P 如变号 无变化
有极值 尖角指向同P 有极值 有突变 M=0 有尖角
斜直线
→
↑
利用上述关系可迅速正确地绘制梁的内力图（简易法）
简易法绘制内力图的一般步骤：
（1）求支反力。 （2）分段：凡外力不连续处均应作为分段点， 如集中力和集中力偶作用处，均布荷载两端点等。 （3）定点：据各梁段的内力图形状，选定控制 截面。如集中力和集中力偶作用点两侧的截面、均 布荷载起迄点等。用截面法求出这些截面的内力值， 按比例绘出相应的内力竖标，便定出了内力图的各 控制点。
说明：
（a）M图画在杆件受拉的一侧。 （b）Q、N的正负号规定同梁。Q、N图可画在杆的 任意一侧，但必须注明正负号。 （c）汇交于一点的各杆端截 面的内力用两个下标表示，例如： MAB表示AB杆A端的弯矩。 MAB
例 作图示刚架的内力图
RB↑
←HA
VA→
CB杆：
由∑ X=0 可得： M = CD RB=42kN↑ HA=48kN←， H （左） A=6×8=48kN← 由∑M144 VA=22kN↓ 48 A=0 可得： MEB=MEC=42×3 ↑ （2）逐杆绘M图 R=126kN = 126 · m （下） B 192 MDC=0 CD杆： M =42 × 6-20 × 3 由 ∑Y=0 可得： CB MCD=48kN·m（左） =192kN· m（下） VA=42-20=22kN↓
第三章 静定结构的受力分析
第三章静定结构的受力计算1. 教学内容从几何构造分析的角度看，结构必须是几何不变体系。
根据多余约束n ，几何不变体系又分为：有多余约束( n > 0)的几何不变体系——超静定结构；无多余约束( n = 0)的几何不变体系——静定结构。
从求解内力和反力的方法也可以认为：静定结构：凡只需要利用静力平衡条件就能计算出结构的全部支座反力和杆件内力的结构。
超静定结构：若结构的全部支座反力和杆件内力，不能只有静力平衡条件来确定的结构。
2. 教学目的进一步巩固杆件受力分析和内力分析的特点；理解多跨静定梁、静定平面刚架、静定桁架的概念；熟练掌握多跨静定梁、静定平面刚架、静定桁架内力的计算方法，能够画出内力图；理解截面法、结点法、联合法，熟练求出静定桁架的内力。
3. 主要章节第一节、单跨静定梁第二节、多跨静定梁第三节静定平面刚第四节、三铰拱架第五节、静定平面桁架第六节、组合结构4. 学习指导本章所学内容的基础是以前所学的“隔离体和平衡方程”，但是不能认为已经学过了，就有所放松。
其实，在静定结构的静力分析中，虽然基本原理不多，平衡方程只有几种形式，但是其变化是无穷的，因此重要的是知识的应用能力。
为了能够熟中生巧，在学习时应多做练习。
5. 参考资料《建筑力学教程》P21～P57第一节、单跨静定梁一. 教学目的复习材料力学中的内力概念和计算方法，梁的内力图的画法；熟练掌握各种荷载作用下的梁的内力图画法；掌握叠加法画弯矩图。
二. 主要内容1. 内力的概念和表示2. 内力的计算方法3. 内力图与荷载的关系4. 分段叠加法三. 参考资料《建筑力学》P21～P26各种《材料力学》教材3.1.1 内力的概念和表示在平面杆件的任意截面上，将内力一般分为三个分量：轴力F N、剪力F Q 和弯矩M(图3-1)。
轴力----截面上应力沿轴线方向的合力,轴力以拉力为正。
剪力----截面上应力沿杆轴法线方向的合力,剪力以截开部分顺时针转向为正。
第6讲轻型门式刚架结构形式布置内力与侧移
屋面檩条 长圆孔
门式刚架建筑及结构布置
屋面梁 图 2-55 檩条长圆孔构造图
檩条
第2章
轻型门式刚架结构
国家级精品课程—钢结构设计
第 6 讲 轻型门式刚架结构形式、布置、内力与侧 移
2) 考虑用钢量，确定合理的柱距： 门式刚架的用钢量一般来说是随着柱距的增大而 减小，但吊车梁、檩条、墙梁的用钢量则随着门式刚 架柱距的增大而增加。 对于无桥式吊车的单层门式刚架轻型房屋，其柱距以 6 ～ 9m 为宜； 当没有悬挂荷载或悬挂荷载不作用在檩条上，或采用高 频焊接轻型 H 型钢檩条，或采用格构式檩条时，门式刚架 的最大柱距可以达到 12m ，此时应设置墙架柱； 对于有 10t 以上的吊车或设有较大悬挂荷载的单层门式 刚架轻型房屋，门式刚架的柱距以 6m 为宜。
第2章 轻型门式刚架结构
轻型门式刚架的结构形式
结构形式选用原则
国家级精品课程—钢结构设计
第 6 讲 轻型门式刚架结构形式、布置、内力与侧 移
轻型门式刚架的结构形式
摇摆柱梁柱铰接 节点
梁柱刚性节点
第2章
轻型门式刚架结构
国家级精品课程—钢结构设计
第 6 讲 轻型门式刚架结构形式、布置、内力与侧 移
实腹式 • 按构件形式 格构式
内力与侧移计算
第2章
轻型门式刚架结构
国家级精品课程—钢结构设计
第 6 讲 轻型门式刚架结构形式、布置、内力与侧 移
内力计算 变截面门式刚架的内力计算方法 • 有限元法（直接刚度法）；——上机 • 力法、位移法、弯矩分配法等；——手算 • 当门式刚架的构件全部为等截面时，允许采用塑性分 析方法，并按《钢结构设计规范》（ GB 50017-200 3 ）的规定进行设计。
框架结构内力与位移计算
《高层建筑结构与抗震》辅导材料四框架结构内力与位移计算学习目标1、熟悉框架结构在竖向荷载和水平荷载作用下的弯矩图形、剪力图形和轴力图形；2、熟悉框架结构内力与位移计算的简化假定及计算简图的确定；3、掌握竖向荷载作用下框架内力的计算方法——分层法；4、掌握水平荷载作用下框架内力的计算方法——反弯点法和D值法，掌握框架结构的侧移计算方法。
学习重点1、竖向荷载作用下框架结构的内力计算；2、水平荷载作用下框架结构的内力及侧移计算。
框架在结构力学中称为刚架，刚架的内力和位移计算方法很多，可分为精确算法和近似算法。
精确法是采用较少的计算假定，较为接近实际情况地考虑建筑结构的内力、位移和外荷载的关系，一般需建立大型的代数方程组，并用电子计算机求解；近似算法对建筑结构引入较多的假定，进行简化计算。
由于近似计算简单、易于掌握，又能反映刚架受力和变形的基本特点，因此近似的计算方法仍为工程师们所常用。
