【CN209263903U】电梯导轨偏移量检测装置【专利】
【CN209623545U】高效辅助测量的检测设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920439170.8(22)申请日 2019.04.02(73)专利权人 昆山炬旺塑料制品有限公司地址 215000 江苏省苏州市昆山市千灯镇华涛路162号7幢(72)发明人 付亚存 景俊 吕照旺 (51)Int.Cl.G01B 5/00(2006.01)G01B 5/02(2006.01)(54)实用新型名称高效辅助测量的检测设备(57)摘要本实用新型涉及检测设备技术领域，尤其涉及高效辅助测量的检测设备，解决现有技术中存在测量精度低、工作效率低的缺点，包括支撑底座，所述支撑底座的顶部通过螺栓固定有支架，所述支架的一侧通过螺钉固定有顶座，所述顶座的内部滑动设置有第一测量杆，所述支撑底座的顶部滑动设置有滑动板，滑动板的一侧通过螺丝固定有承重板，所述承重板顶部滑动设置有夹紧块，且夹紧块的一侧设置有螺杆，通过夹紧块、承重板、气缸、滑动板、第一测量杆、宽度测量机构等结构的设置，产品在放置到承重板上固定后，由气缸驱动滑动板向右侧滑动，配合第一测量杆和宽度检测机构进行检测，替代了人工手动检测的方式，提高了检测的精度。
权利要求书1页 说明书3页 附图2页CN 209623545 U 2019.11.12C N 209623545U权 利 要 求 书1/1页CN 209623545 U1.高效辅助测量的检测设备，包括支撑底座(1)，其特征在于，所述支撑底座(1)的顶部通过螺栓固定有支架(2)，所述支架(2)的一侧通过螺钉固定有顶座(6)，所述顶座(6)的内部滑动设置有第一测量杆(8)，所述支撑底座(1)的顶部滑动设置有滑动板(3)，滑动板(3)的一侧通过螺丝固定有承重板(12)，所述承重板(12)顶部滑动设置有夹紧块(9)，且夹紧块(9)的一侧设置有螺杆(11)，所述螺杆(11)转动安装在所述承重板(12)的顶部，所述支撑底座(1)的两侧通过螺母螺栓固定有宽度检测机构(5)。
【CN209992663U】一种雷达感应模块测试设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920297697.1(22)申请日 2019.03.09(73)专利权人 南京瑞宽通信技术有限公司地址 211100 江苏省南京市江宁经济技术开发区秣周东路9号(72)发明人 陈海鸥 李奚鹏 (51)Int.Cl.G01S 7/40(2006.01)(54)实用新型名称一种雷达感应模块测试设备(57)摘要本实用新型公开了一种雷达感应模块测试设备，包括主体和衔接齿壁，所述主体的上端内部开设有上腔体，且上腔体的中段衔接有控制装置，所述控制装置的下端安置有镂空口，且镂空口下端设置有下腔体，所述下腔体的内端安装有扰动装置，所述主体的前端外侧衔接有机箱门，且机箱门的右端安装有显示屏，所述衔接齿壁镶嵌于主体后端的外侧，且衔接齿壁的外侧安置有横连器。
该雷达感应模块测试设备设置有底柱和衔接顶杆，通过底柱和衔接顶杆之间的伸缩调节，即可方便调节使用两者，同时经过横凹口即可将环形组件搭接在底柱的外侧，并可经过卡块卡合进卡槽内，即可来对二者进行定位操作，方便提高搭接器的组接性能。
权利要求书1页 说明书5页 附图3页CN 209992663 U 2020.01.24C N 209992663U权 利 要 求 书1/1页CN 209992663 U1.一种雷达感应模块测试设备，包括主体(1)和衔接齿壁(9)，其特征在于：所述主体(1)的上端内部开设有上腔体(2)，且上腔体(2)的中段衔接有控制装置(3)，所述控制装置(3)的下端安置有镂空口(4)，且镂空口(4)下端设置有下腔体(5)，所述下腔体(5)的内端安装有扰动装置(6)，所述主体(1)的前端外侧衔接有机箱门(7)，且机箱门(7)的右端安装有显示屏(8)，所述衔接齿壁(9)镶嵌于主体(1)后端的外侧，且衔接齿壁(9)的外侧安置有横连器(10)，所述横连器(10)左右两端的外侧均安装有衔接轴(15)，且衔接轴(15)的外侧安置有搭接器(16)。

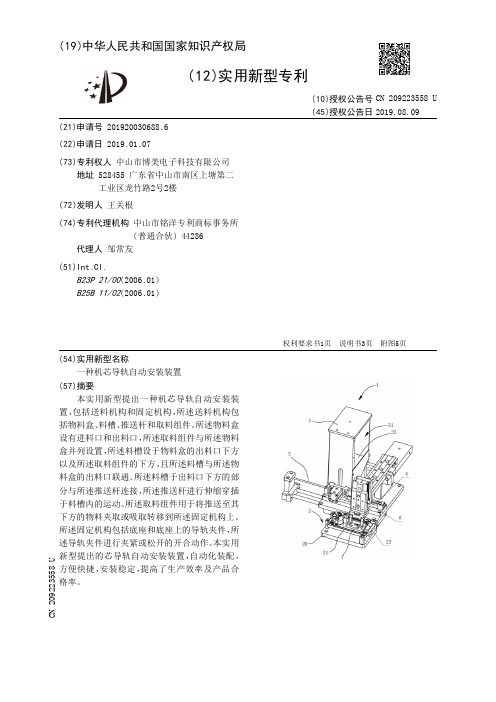

【CN209223558U】一种机芯导轨自动安装装置【专利】
实用新型内容 [0003] 为解决上述问题，本实用新型提出一种机芯导轨自动安装装置，自动化装配，方便 快捷，安装稳定，提高了生产效率及产品合格率。 [0004] 本实用新型提出一种机芯导轨自动安装装置，包括送料机构和固定机构，所述送 料机构包括物料盒、料槽、推送杆和取料组件。 [0005] 所述物料盒设有进料口和出料口，所述取料组件与所述物料盒并列设置，所述料 槽设于物料盒的出料口下方以及所述取料组件的下方，且所述料槽与所述物料盒的出料口 联通，用于承接从出料口落出的物料。 [0006] 所述料槽于出料口下方的部分与所述推送杆连接，所述推送杆进行伸缩穿插于料 槽内的运动，将从出料口落入料槽内的物料推送至取料组件下方。 [0007] 所述取料组件用于将推送至其下方的物料夹取或吸取转移到所述固定机构上。 [0008] 所述固定机构包括底座和底座上的导轨夹件，所述导轨夹件进行夹紧或松开的开 合动作。 [0009] 于本实用新型一个或多个实施例中，所述取料组件包括取料头、纵向气缸和横向 气缸，所述取料头与所述纵向气缸连接，所述纵向气缸与所述横向气缸连接，所述纵向气缸 受所述横向气缸驱动与取料头同步进行水平伸缩运动；所述取料头受所述纵向气缸驱动进 行上下活动。 [0010] 于本实用新型一个或多个实施例中，所述纵向气缸包括固定块和滑动块，所述固 定块上设有竖直的 滑轨 ，所述滑动块上设有与所述滑轨配合的 滑槽 ，所述固定块与所述横 向气缸连接，所述滑动块的下端与所述取料头连接。 [0011] 于本实用新型一个或多个实施例中，所述取料头为真空吸嘴，其具有与机芯导轨 外沿对应的弧槽。 [0012] 于本实用新型一个或多个实施例中，所述进料口与所述出料口通过一斜坡连接。 [0013] 于本实用新型一个或多个实施例中，所述导轨夹件包括承托座和夹头，所述承托 座上设有承托台 ，所述夹头设于承托台一 侧 ，夹头具有向下弯曲的 上端 ，夹头与承托座铰 接，进行远离承托台或靠近承托台的摆动动作。
【CN209326621U】一种珠宝表面粗糙检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920306433.8(22)申请日 2019.03.12(73)专利权人 芜湖市产品质量监督检验所地址 241000 安徽省芜湖市鸠江区万春西路20号(72)发明人 夏安琪 (74)专利代理机构 南京鼎傲知识产权代理事务所(普通合伙) 32327代理人 林涛(51)Int.Cl.G01B 21/30(2006.01)(54)实用新型名称一种珠宝表面粗糙检测装置(57)摘要本实用新型公开了一种珠宝表面粗糙检测装置，包括承载台、固定板、第一电机和固定框，所述承载台上表面与长边平齐开设有凹槽，所述凹槽俯视为长方形结构，且内部对称设置有两组夹持板，所述凹槽宽边上开设有供连接轴插接的槽，插接处安装有轴承，所述连接轴转动连接承载台，且连接轴一端穿过承载台伸入至凹槽内部，伸入的一端与电动伸缩杆固定相连，所述电动伸缩杆共对称分布设置有两组，两组所述电动伸缩杆与夹持板相连，所述凹槽的上表面上还设有固定板，所述固定板竖直设置，且顶端安装有第一电机，所述固定板内部为中空设置。
该珠宝表面粗糙检测装置，结构合理，具有便于调节，检测范围广等特点，可广泛使用。
权利要求书1页 说明书3页 附图2页CN 209326621 U 2019.08.30C N 209326621U权 利 要 求 书1/1页CN 209326621 U1.一种珠宝表面粗糙检测装置，包括承载台（7）、固定板（2）、第一电机（3）和固定框（10），其特征在于：所述承载台（7）上表面与长边平齐开设有凹槽（6），所述凹槽（6）俯视为长方形结构，且内部对称设置有两组夹持板（5），所述凹槽（6）宽边上开设有供连接轴（9）插接的槽，插接处安装有轴承，所述连接轴（9）转动连接承载台（7），且连接轴（9）一端穿过承载台（7）伸入至凹槽（6）内部，伸入的一端与电动伸缩杆（4）固定相连，所述电动伸缩杆（4）共对称分布设置有两组，两组所述电动伸缩杆（4）与夹持板（5）相连，所述凹槽（6）的上表面上还设有固定板（2），所述固定板（2）竖直设置，且顶端安装有第一电机（3），所述固定板（2）内部为中空设置，且内部竖直安装有螺纹杆（1），所述螺纹杆（1）转动设置在固定板（2）的内部，所述固定板（2）上安装有移动板（15），所述移动板（15）底端安装有粗糙度监测仪（16），两组所述连接轴（9）的外壁上套设有传动带（8），所述传动带（8）远离连接轴（9）的一端套设在连接杆（17）的外端，所述连接杆（17）水平设置在凹槽（6）的底部，且与承载台（7）平行，所述承载台（7）的底端面还焊接有固定框（10）。
【CN209231943U】一种用于苗木溯源的电子标签扫描装置【专利】
CN 209231943 U
CN 209231943 U
权 利 要 求 书
1/1 页
1 .一种用于苗木溯源的电子标签扫描装置，包括壳体(1) ，所述壳体(1)的侧壁固定安 装有把手(2) ，所述壳体(1)的尾部安装有充电接口(10) ，其特征在于，所述壳体(1)的侧壁 开设有一对卡槽 ，一对卡槽中分别嵌入安装有显示屏 (7) 和太阳能电 池板 (9) 、并通过胶水 粘接，所述壳体(1)的一侧设置有数据传输模块(8) ，所述壳体(1)的另一侧安装有环状的 RFID天线(6) ，所述壳体(1)的外壁还安装有信号灯(3) 和控制按钮(11) ；
2 .根据权利要求1所述的一种用于苗木溯源的电子标签扫描装置，其特征在于，所述壳 体(1)的外壁固定安装照明灯(5) ，照明灯(5)位于RFID天线(6)的环状内腔 ，所述照明灯(5) 通过导线与控制开关连接，所述控制开关通过导线与蓄电池连接。
3 .根据权利要求1所述的一种用于苗木溯源的电子标签扫描装置，其特征在于，所述 PLC控制器的输出端通过导线与语音提示模块(4)的输入端连接，所述语音提示模块(4)为 扬声器，并设置在壳体(1)的外壁。
所述壳体(1)的内腔安装有PLC控制器、蓄电池、GPS接收模块、存储模块、RFID读写模块 和光伏控 制器 ，所述太阳能电 池板的 输出端通过导线与光伏控 制器的 输入端连接 ，所述光 伏控 制器的 输出端通过导线与蓄电 池的 输入端连接 ，所述蓄电 池的 输出端通过导线与PLC 控制器的输入端连接，所述PLC控制器的输出端通过信号线分别与显示屏、存储模块、GPS接 收模块、数据传输模块、RFID读写模块双向连接，所述GPS接收模块通过无线信号与电子标 签连接，所述RFID读写模块通过导线与RFID天线连接，所述RFID天线通过无线信号与电子 标签连接，所述RFID读写模块通过导线连接控制按钮，所述GPS接收模块通过导线连接信号 灯。
【CN209264982U】一种可升降调节的光电检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920247769.1(22)申请日 2019.02.21(73)专利权人 吕梁学院地址 033000 山西省吕梁市离石区学院路1号吕梁学院(72)发明人 郑洁 (51)Int.Cl.G01V 8/10(2006.01)B65B 57/10(2006.01)(54)实用新型名称一种可升降调节的光电检测装置(57)摘要本实用新型涉及检测设备技术领域，且公开了一种可升降调节的光电检测装置，包括加工底座，所述加工底座的底部左右两侧均固定安装有两个支撑垫，所述加工底座的顶部固定安装有支撑座，所述支撑座的顶部左侧固定安装有延伸座，所述延伸座的内部开设有延伸收纳槽。
该可升降调节的光电检测装置，通过设置四个支撑垫的底部均固定安装有防滑垫，且防滑垫的底部开设有防滑纹，且四个防滑垫均为丁腈橡胶垫，能够有效提高设备的稳定性，避免了在调节高度时，设备出现晃动的现象，通过设置了延伸座的顶部开设有与延伸调节杆相对应的调节通孔，且调节通孔的内壁上固定安装有金属铜制耐磨环，达到了提高设备使用寿命的效果。
权利要求书1页 说明书3页 附图3页CN 209264982 U 2019.08.16C N 209264982U权 利 要 求 书1/1页CN 209264982 U1.一种可升降调节的光电检测装置，包括加工底座(1)，其特征在于：所述加工底座(1)的底部左右两侧均固定安装有两个支撑垫(2)，所述加工底座(1)的顶部固定安装有支撑座(3)，所述支撑座(3)的顶部左侧固定安装有延伸座(11)，所述延伸座(11)的内部开设有延伸收纳槽(12)，所述延伸收纳槽(12)的活动安装有延伸调节杆(5)，所述延伸调节杆(5)的顶部固定安装有光电检测柱(7)，所述光电检测柱(7)的底部固定安装有两个灯光安置座(16)，两个所述灯光安置座(16)形成的夹缝处固定安装有检测管(17)，所述延伸调节杆(5)的左侧开设有调节卡齿(6)，所述延伸调节杆(5)的底部固定安装有限位防脱环(4)，所述延伸座(11)的左侧固定安装有调节盘(13)，所述调节盘(13)的内部活动安装有调节齿轮(8)，所述调节齿轮(8)的内部活动安装有转动轴(9)，所述调节盘(13)的正面固定安装有调节座(15)，所述转动轴(9)的外表面固定安装有调节把手(14)，所述调节把手(14)的外表面套接有保护套(18)，所述调节盘(13)的正面活动安装有贯穿调节盘(13)延伸至调节齿轮(8)内部的限位卡杆(10)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920195775.7
(22)申请日 2019.02.14
(73)专利权人 郑晓峰
地址 200434 上海市虹口区汶水东路670号
202室
(72)发明人 郑晓峰
(74)专利代理机构 常熟市常新专利商标事务所
(普通合伙) 32113
代理人 王晓霞
(51)Int.Cl.
G01B 11/02
(2006.01)
(54)实用新型名称
电梯导轨偏移量检测装置
(57)摘要
一种电梯导轨偏移量检测装置，属于电梯导
轨安装检测工具技术领域。包括基准钢丝，所述
的基准钢丝垂设在电梯导轨的一侧，还包括图像
传感器、移动平台以及牵引机构，所述的移动平
台设置在基准钢丝及电梯导轨的一侧，并通过牵
引机构的牵引而呈平行基准钢丝的状态作上下
移动，所述的图像传感器安装在移动平台上，图
像传感器的检测范围覆盖基准钢丝和电梯导轨
之间的间隙，用于读取基准钢丝与电梯导轨之间
距离的D图像数据，并将D图像数据转换成距离数
据。优点：通过图像传感器检测基准钢丝与电梯
导轨之间距离的2D图像数据，能直接给出电梯导
轨不同位置处的偏移量，保证电梯导轨安装的平
行度；大大节省了人力并提高了检测精确度。
权利要求书1页 说明书2页 附图2页
CN 209263903 U
2019.08.16
C
N
2
0
9
2
6
3
9
0
3
U
1.一种电梯导轨偏移量检测装置，包括基准钢丝(1)，所述的基准钢丝(1)垂设在电梯
导轨(5)的一侧，其特征在于：还包括图像传感器(2)、移动平台(3)以及牵引机构(4)，所述
的移动平台(3)设置在基准钢丝(1)及电梯导轨(5)的一侧，并通过牵引机构(4)的牵引而呈
平行基准钢丝(1)的状态作上下移动，所述的图像传感器(2)安装在移动平台(3)上，图像传
感器(2)的检测范围覆盖基准钢丝(1)和电梯导轨(5)之间的间隙，用于读取基准钢丝(1)与
电梯导轨(5)之间距离的(2)D图像数据，并将(2)D图像数据转换成距离数据。
2.根据权利要求1所述的电梯导轨偏移量检测装置，其特征在于所述的牵引机构(4)包
括牵引绳(41)以及限位钢丝(42)，所述的牵引绳(41)的一端连接移动平台(3)，另一端连接
传动电机，所述的移动平台(3)上开设有限位孔(31)，所述的限位钢丝(42)穿过该限位孔
(31)且与所述的基准钢丝(1)平行设置。
3.根据权利要求1所述的电梯导轨偏移量检测装置，其特征在于所述的图像传感器(2)
通过无线通信将距离数据传输给监控设备，监控设备又与传动电机连接。
4.根据权利要求1所述的电梯导轨偏移量检测装置，其特征在于所述的图像传感器(2)
通过CAN-BUS或RS-485接口将距离数据传输给监控设备，监控设备又与传动电机连接。
5.根据权利要求3或4所述的电梯导轨偏移量检测装置，其特征在于所述的监控设备为
手机或PC。
权 利 要 求 书
1/1页
2
CN 209263903 U
