风扇调速电路原理
简易无级调速风扇电路
简易无级调速风扇电路
来源:本站作者:

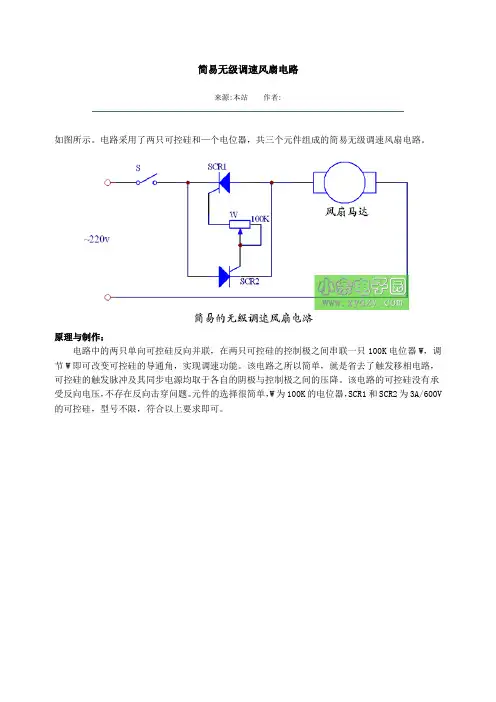

如图所示。
电路采用了两只可控硅和—个电位器，共三个元件组成的简易无级调速风扇电路。
原理与制作：
电路中的两只单向可控硅反向并联，在两只可控硅的控制极之间串联一只100K电位器W，调节W即可改变可控硅的导通角，实现调速功能。
该电路之所以简单，就是省去了触发移相电路，可控硅的触发脉冲及其同步电源均取于各自的阴极与控制极之间的压降。
该电路的可控硅没有承受反向电压，不存在反向击穿问题。
元件的选择很简单，W为100K的电位器，SCR1和SCR2为3A/600V 的可控硅，型号不限，符合以上要求即可。
单相风扇调速原理
单相风扇调速原理
在单相风扇中，调速原理是通过改变电压或改变线圈绕组来控制电动机的转速。
首先，单相风扇的电动机是由一个主线圈和一个辅助线圈组成的。
主线圈通过一个分相电容器与电源相连，而辅助线圈则通过一个起动电容器和一个起动开关与电源相连。
风扇的启动过程是这样的：当开关打开时，电流通过主线圈和辅助线圈，形成一个旋转磁场，使得电动机转子开始旋转。
随着转子转速的增加，电动机的反电动势也会增加，降低主线圈中的电流。
当转子转速达到稳定状态时，辅助线圈中的电流会自动断开。
为了控制风扇的转速，我们可以使用两种方法之一：改变电压或改变线圈绕组。
首先，改变电压可以通过电压调节器或恒流源完成。
当我们增加电压时，电动机的转速也会随之增加。
反之，降低电压会导致转速减慢。
另一种方法是通过改变线圈绕组来调节转速。
通过在主线圈或辅助线圈上接入或绕组一个可变电阻，我们可以改变线圈的电阻值。
当电阻增加时，电动机的转速会减慢。
相反，减小电阻会使转速增加。
需要注意的是，调节转速时要注意电动机和电线的额定电压和电流。
超过额定值可能会损坏设备或危及安全。
此外，需要使用符合安全标准的调速设备来确保操作的安全性。
综上所述，单相风扇的调速原理在于通过改变电压或改变线圈
绕组来控制电动机的转速。
这样可以实现不同的风速和空气流量，以满足不同的需求。
风扇调速器调节电压的原理
风扇调速器调节电压的原理
风扇调速器调节电压的原理是通过改变供电电压来控制风扇的转速。
通常，风扇调速器会使用一个三极管或者场效应管，通过改变这些器件的导通状态来改变电压。
具体原理如下：
1. 三极管控制：风扇调速器中的三极管工作在放大模式。
通过改变三极管的基极电压，可以控制三极管的放大倍数，从而改变输出电压的大小。
这样就可以调节供给风扇的电压，从而改变其转速。
2. 场效应管控制：风扇调速器中的场效应管工作在放大模式。
通过改变场效应管的栅电压，可以控制场效应管的导通情况，进而改变输出电压的大小。
这样就可以调节供给风扇的电压，从而改变其转速。
无论是使用三极管还是场效应管，风扇调速器都可以通过改变这些管子的导通程度来调节输出电压，从而实现对风扇转速的控制。
需注意，输出电压的改变也会影响到风扇的电流，因此风扇调速器需要根据特定的风扇参数进行合理的设计，以确保风扇在不同转速下能够正常工作。
简述家用电风扇的电抗器调速的工作原理
简述家用电风扇的电抗器调速的工作原理家用电风扇的电抗器调速的工作原理是一种流行的调速方式。
现在，让我们来看看它是如何工作的。
一、家用电风扇的电抗器调速原理1.电抗器的概念电抗器一般是由线圈和磁芯组成的。
当电流通过线圈时，会在磁芯中产生一个磁场。
这个磁场能降低电流的频率，从而实现调速。
2.电抗器调速原理基本上，电抗器能够降低电流流过的频率。
在电风扇中，降低电流频率能够减少电机中绕组的电流，使得风扇的转速降低。
二、家用电风扇的电抗器调速优缺点家用电风扇的电抗器调速有其优势和缺点。
让我们详细地探讨一下。
1.优点（1）用电抗器来调速操作简单，成本低廉，使用安全。
（2）能够在一定程度上降低噪音，减少机器的震动和损耗。
2.缺点（1）变频器等新型调速器件已经被使用，电抗器调速的方式已经有些过时。
（2）电抗器调速方式可靠性不如新型调速器材。
（3）电抗器调速方式仅仅能够调节风扇速度，不能够实现更丰富的功能。
三、家用电风扇的电抗器调速改进虽然电抗器调速的方式已经相对较老，但是我们可以通过改进使其更好的满足现代的需要。
一些改进可以包括：1.改善电机的损耗和降低噪音当电机经过长时间使用后容易损坏，噪音也会逐渐变大。
通过改进电抗器的电路设计，可以有效降低电机的损耗和噪音。
2.增强电路的可靠性通过改进电路的设计和更好的维护，可以增强电路的可靠性，并且使用寿命也会更长。
3.推广新型调速器件随着技术的不断发展，许多新型的调速器件已经投入市场。
这些新型器件能够更好的控制电机的速度，并且能够实现更多的创新和功能。
我们应该推广这些新型调速器件，将其应用到电风扇中，以更好的满足现代的需求。
总的来说，电抗器调速方式是一种简单可行的调速方式。
但是，无论是从可靠性还是速度控制的角度，新型调速器件都比电抗器更为优越。
随着技术的不断发展，我们相信，在未来的日子里，新型的调速器件必将会被更广泛的应用于家用电器之中。
风扇电容调速器原理
风扇电容调速器原理一、引言风扇是电子设备中常见的散热方式之一，但在使用过程中，有时会出现噪音过大的情况。
为了解决这个问题，人们发明了风扇电容调速器。
本文将详细介绍风扇电容调速器的工作原理。
二、风扇电容调速器的基本原理风扇电容调速器是一种通过改变电容值来改变交流电源输出频率的装置。
当交流电源经过电容时，会发生相位差，从而改变输出频率。
通过这种方式控制输出频率，就可以控制风扇转速。
三、具体实现1. 交流电源首先需要一个稳定的交流电源来驱动风扇。
在实际应用中，通常采用220V AC或110V AC的城市电作为驱动力。
2. 三极管三极管是控制交流信号的关键元件。
它能够放大和开关信号，并且能够在高频范围内工作。
在实际应用中，通常采用普通NPN型三极管。
3. 二极管桥整流器二极管桥整流器可以将交流信号转换为直流信号，并且能够使输出电流稳定。
在实际应用中，通常采用4个二极管来构成桥式整流器。
4. 电容电容是风扇电容调速器的核心元件。
它能够改变交流信号的相位差，从而改变输出频率。
在实际应用中，通常采用可变电容或固定电容来控制输出频率。
5. 可调电阻可调电阻可以通过改变其阻值来控制三极管的基极电压，从而控制三极管的导通和截止。
在实际应用中，通常采用旋转式可调电阻。
6. 风扇风扇是将驱动力转化为风力的设备。
在实际应用中，通常采用直流风扇或交流风扇。
四、工作原理当交流信号经过二极管桥整流器后，会被转换为直流信号，并且通过可调电阻控制三极管的基极电压。
当三极管导通时，会将直流信号传递到风扇，并且使其转动。
同时，交流信号也会通过电容产生相位差，并且改变输出频率。
当三极管截止时，直流信号不再传递到风扇，从而使其停止转动。
通过改变电容值和可调电阻阻值，就可以控制风扇的转速。
五、总结风扇电容调速器是一种通过改变电容值来改变交流电源输出频率的装置。
它由交流电源、三极管、二极管桥整流器、电容、可调电阻和风扇等部分组成。
当交流信号经过二极管桥整流器后，会被转换为直流信号，并且通过可调电阻控制三极管的导通和截止。

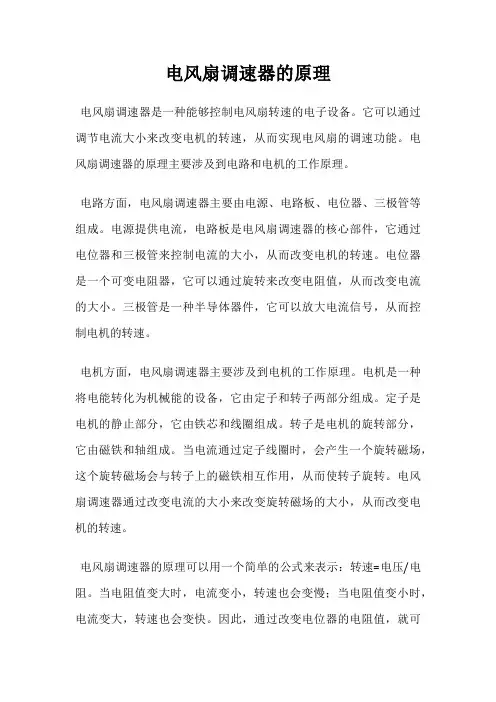

电风扇调速器的原理
电风扇调速器的原理
电风扇调速器是一种能够控制电风扇转速的电子设备。
它可以通过调节电流大小来改变电机的转速，从而实现电风扇的调速功能。
电风扇调速器的原理主要涉及到电路和电机的工作原理。
电路方面，电风扇调速器主要由电源、电路板、电位器、三极管等组成。
电源提供电流，电路板是电风扇调速器的核心部件，它通过电位器和三极管来控制电流的大小，从而改变电机的转速。
电位器是一个可变电阻器，它可以通过旋转来改变电阻值，从而改变电流的大小。
三极管是一种半导体器件，它可以放大电流信号，从而控制电机的转速。
电机方面，电风扇调速器主要涉及到电机的工作原理。
电机是一种将电能转化为机械能的设备，它由定子和转子两部分组成。
定子是电机的静止部分，它由铁芯和线圈组成。
转子是电机的旋转部分，它由磁铁和轴组成。
当电流通过定子线圈时，会产生一个旋转磁场，这个旋转磁场会与转子上的磁铁相互作用，从而使转子旋转。
电风扇调速器通过改变电流的大小来改变旋转磁场的大小，从而改变电机的转速。
电风扇调速器的原理可以用一个简单的公式来表示：转速=电压/电阻。
当电阻值变大时，电流变小，转速也会变慢；当电阻值变小时，电流变大，转速也会变快。
因此，通过改变电位器的电阻值，就可
以实现电风扇的调速功能。
电风扇调速器的原理主要涉及到电路和电机的工作原理。
通过改变电流的大小来改变电机的转速，从而实现电风扇的调速功能。
电风扇调速器的应用范围非常广泛，不仅可以用于家庭电风扇，还可以用于工业风扇、空调等设备。
电扇调速器原理
电扇调速器原理1. 概述电扇调速器是一种用于控制电扇转速的装置，通过改变电源供应给电机的电压或频率来实现调速。
它可以使用户根据需要调节风力大小，从而实现舒适的环境。
2. 基本原理电扇调速器的基本原理是通过改变输入到电机的电压或频率来改变电机的转速。
常见的调速方式有三种：可控硅调压、变压器调压和变频调速。
2.1 可控硅调压可控硅是一种半导体器件，具有单向导通特性。
通过控制可控硅导通角度，可以改变输出端口对交流输入信号的截取时间，从而改变输出功率和平均输出电压值。
当可控硅导通角度增大时，输出功率和平均输出电压值增大，从而提高了风机转速；反之，当可控硅导通角度减小时，输出功率和平均输出电压值减小，风机转速降低。
2.2 变压器调压变压器是由主次线圈组成的传输能量装置，在交流系统中广泛应用。
通过改变变压器的输入电压，可以改变输出电压。
在电扇调速器中，使用可调变压器将输入电源的电压降低，然后再供给给风机。
通过改变变压器的输出电压，可以实现对风机转速的调节。
2.3 变频调速变频调速是通过改变输入到电机的频率来控制电机转速的方法。
它利用了交流电机转速与供给频率成正比的特性。
在电扇调速器中，使用可控开关器件（如晶闸管、IGBT等）将输入交流电源转换为直流电源，然后再经过逆变器将直流电源转换为可调频率的交流信号供给给风机。
通过改变逆变器输出信号的频率，可以实现对风机转速的调节。
3. 具体实现具体实现一个简单的基于可控硅调压原理的电扇调速器如下：3.1 硬件部分•交流输入：接入家庭交流220V电源。
•整流滤波：使用整流桥将交流信号转换为直流信号，并通过滤波电容平滑输出。
•控制模块：使用单片机或微控制器作为控制核心，接收用户输入的调速信号，并控制可控硅的导通角度。
•可控硅调压：使用可控硅作为电压调节器，通过改变导通角度来改变输出电压。
•驱动电路：将控制模块输出的信号转换为适合驱动可控硅的电流或电压信号。
•输出端口：将调节后的电压供给给风机。
风扇调速器电路原理图
风扇调速器电路原理图
微控制器需要2V ~ 5.5V范围的直流工作电源，电池或次级电源很容易供应这样范围的电压。
但是在特定情况下，基于微控制器的产品必须在没有降压变压器或生热降压的电阻器的场合下，直接依靠120V或220V交流电源插座工作。
作为替代品，规定用于交流线路服务的聚脂/聚丙烯膜电容器可充当无耗散电抗（图1）。
电容器C1是一个额定电压为150V rms的2mF AVX FFB16C0205K，提供明显的交流电压降，它可降低加到二极管桥整流器D1
的电压。
耐燃的金属膜电阻器R1限制了交流电源线中由闪电和突然的负载
变化引发的电流尖峰和瞬间电压。
在本应用中，交流电流不超过100 mA rms，并且51Ω、1W电阻器就能提供足够的限流能力。
R2是
5W、160Ω Yageo J型电阻器，D2是1N4733A齐纳二极管，它们为FreescaleC68HC908QT2型微控制器提供5V稳定电源。
原理图显示了基于微控制器的风扇调速器的代表性电路，其中的热敏电阻器传感气温，而微控制器驱动风扇电机。
图2示出了一个光强度调节器，它基于廉价的双二极管整流器和一个双向可控硅灯控制器，它们共享接地。
IC2是FairchildMOC3021-M双向可控硅驱动器光隔离器，把灯返回路径和微控
制器的接地返回隔离开（图3）。
在这三种电路的每一种中，Kingbright
W934GD5V0LED指示器均包含一个内置限流电阻器（未显示）。
