实验1-微波测试系统的认识与调试
微波实验步骤
微波实验微波实验的基本目的是：（1）学习微波基础知识和掌握微波基本测量技术；（2）学习用微波作为观测手段来研究物理现象的基本原理和实验方法。
即包含“学微波”和“用微波”两个方面。
本实验重点要求掌握体效应振荡器的使用方法，了解微波测试系统的组成及调试方法，学会微波频率、驻波比、波导波长、微波功率、微波衰减等的测量，通过实验了解微波的产生和微波的波导传输知识。
进行本实验之前，必须阅读相关的资料初步了解下列问题：1.微波测试系统应由那几部分组成？2.清楚了解各微波器件的作用及工作原理。
3.理解体效应振荡器的基本工作原理。
4.学会选频放大器的正确使用。
5.怎样调节体效应振荡器的振荡频率？6.理解用吸收式频率计测量微波频率的原理和方法。
7.理解晶体检波器的功用和使用方法。
8.理解可变衰减器的功用和使用方法。
9.了解驻波测量线的工作原理和使用方法。
（学生可自己设计检测方案）实验内容：内容一 微波测试系统调试及微波频率的测量1.微波测试系统波导微波测试系统通常由三部分组成：1) 等效电源部分（即发送器）包括微波信号源、隔离器，有的还附加功率、频率监视单元和输出功率调节装置（即可变衰减器）。
2）测量装置部分包括频率计、驻波测量线（可用定向耦合器代替）、调配元件、辅助元件（如短路器、匹配负载等），以及电磁能量检测器（如晶体检波架、功率计等）。
3）指示器部分（即测量接收器）指示器是显示测量信号特性的仪表，如μA表、选频放大器、示波器等。
2.微波测试系统调试1）微波测试系统如图1所示，清楚了解各元件的形状、结构、作用、主要特性及使用方法。
图1 微波测试系统2）接通电源和测试仪器的有关开关，调节衰减器、检波器，观察μA表有无输出指示，若有，当改变衰减量时，μA表的指示会有起伏的变化，这说明系统已在工作。
否则应检查原因，使之正常工作。
系统正常工作后，适当调节可变衰减器的衰减量（衰减量不能为零，否则会烧坏晶体二极管），使指示器的指示便于读数。
微波驻波实验报告
微波特性测量实验一、实验目的1、了解微波测试系统的组成及各部分的作用，正确使用实验仪器。
2、了解微波信号源的工作方式及信号的检测方法。
3、熟练掌握交叉读数法测量波导波长的方法。
4、了解测量线调整和使用方法。
5、通过测量观察测量线终端接不同负载（短路、开口、匹配负载、晶体检波器）时系统中形成的驻波分布情况。
6、掌握直接法测量负载驻波比。
二、实验原理微波测试系统微波测试系统通常有同轴和波导两种系统。
同轴系统频带宽，一般用在较低的微波，频段（2cm波段以下）；波导系统（常用举行波导）损耗低、功率容量大一般用在较高频段（厘米波直至毫米波段）。

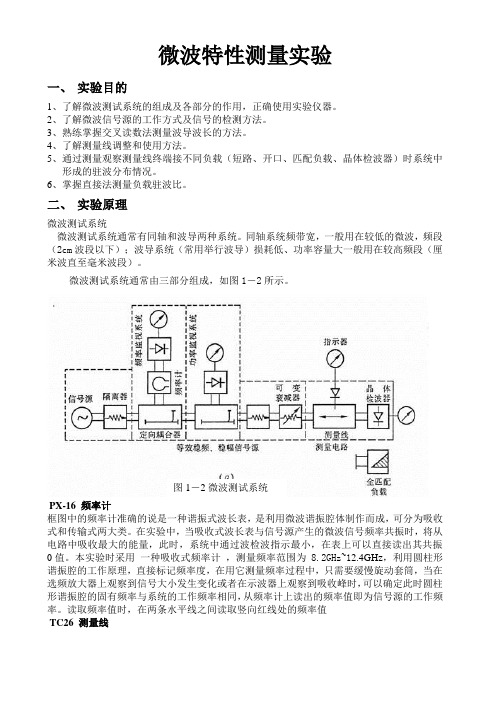

微波测试系统通常由三部分组成，如图1－2所示。
图1－2微波测试系统PX-16 频率计框图中的频率计准确的说是一种谐振式波长表，是利用微波谐振腔体制作而成，可分为吸收式和传输式两大类。
在实验中，当吸收式波长表与信号源产生的微波信号频率共振时，将从电路中吸收最大的能量，此时，系统中通过波检波指示最小，在表上可以直接读出其共振0 值。
本实验时采用一种吸收式频率计，测量频率范围为8.2GHz~12.4GHz，利用圆柱形谐振腔的工作原理，直接标记频率度，在用它测量频率过程中，只需要缓慢旋动套筒，当在选频放大器上观察到信号大小发生变化或者在示波器上观察到吸收峰时，可以确定此时圆柱形谐振腔的固有频率与系统的工作频率相同，从频率计上读出的频率值即为信号源的工作频率。
读取频率值时，在两条水平线之间读取竖向红线处的频率值TC26 测量线是属于波导型测量线，它是利用波导宽边正中间壁电流分布的特点沿纵向开槽，外加探针通过开槽深入波导系统中提取能量。
在测量线上有确定探针位置的刻度尺，进行测量时，旋动旋钮，移动探针，探针从波导中提取的能量通过微波检波器进行检波，从而可以用示波器、选频放大器或者直流电流表进行检测与指示。
通常探针的穿伸度及调谐装置均已调整好，不宜轻易变动。
晶体检波器为了提高对微弱信号检测的灵敏度，需对微波等幅波信号或者方波调制信号进行检波。
南京大学实验报告[大三下学期] - 微波测量
![南京大学实验报告[大三下学期] - 微波测量](https://img.taocdn.com/s3/m/0e2732a749649b6649d7471f.png)
南京大学实验报告实验名称：微波测量XXX 161120xxx 物理学院一、引言微波检测根据接收到的电磁波回波信号来判断、获取需要的信息。
介电常数是表征地物介质内部特征最重要的参数,回波信号的参数大小完全取决于介电常数。
因此,对微波技术检测介电常数的方法进行研究具有十分重要的意义。
二、实验目的1、了解和掌握微波开路和短路的含意和实现方法。
2、掌握测量材料微波介电常数和磁导率的原理和方法。
3、了解微波测试系统元部件的作用。
三、实验原理1) 微波技术是近代发展起来的一门尖端科学技术，它在通讯、原子能技术、空间技术、量子电子学以及农业生产等方面有着广泛的应用。
微波的研究方法和测试设备都与无线电波的不同。
从下图可以看出，微波的频率范围是处于光波和广播电视所采用的无线电波之间，因此它兼有两者的性质，却又区别于两者。
与无线电波相比，微波有下述几个主要特点：1、波长短(1m—1mm)：具有直线传播的特性，利用这个特点，就能在微波波段制成方向性极好的天线系统，也可以收到地面和宇宙空间各种物体反射回来的微弱信号，从而确定物体的方位和距离，为雷达定位、导航等领域提供了广阔的应用。
2．频率高：微波的电磁振荡周期(10-9一10-12s)很短，已经和电子管中电子在电极间的飞越时间（约10-9s）可以比拟，甚至还小，因此普通电子管不能再用作微波器件(振荡器、放大器和检波器)中，而必须采用原理完全不同的微波电子管(速调管、磁控管和行波管等)、微波固体器件和量子器件来代替。
另外，微波传输线、微波元件和微波测量设备的线度与波长具有相近的数量级，在导体中传播时趋肤效应和辐射变得十分严重，一般无线电元件如电阻，电容，电感等元件都不再适用，也必须用原理完全不同的微波元件(波导管、波导元件、谐振腔等)来代替。
3．微波在研究方法上不像无线电那样去研究电路中的电压和电流，而是研究微波系统中的电磁场，以波长、功率、驻波系数等作为基本测量参量。
