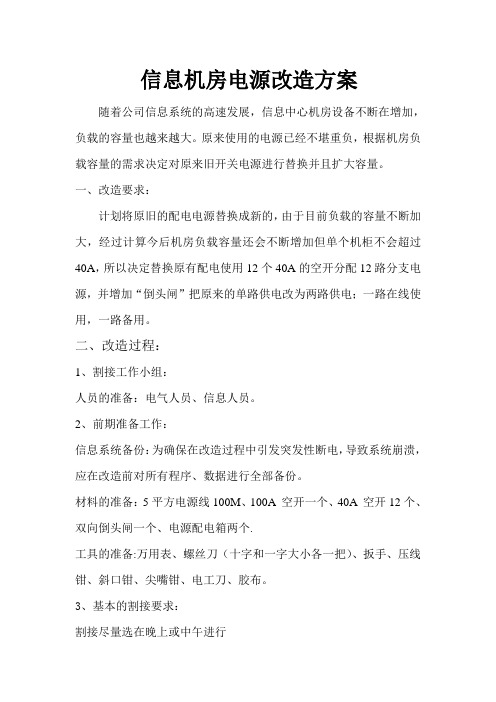

信息机房电源改造方案随着公司信息系统的高速发展，信息中心机房设备不断在增加，负载的容量也越来越大。
原来使用的电源已经不堪重负，根据机房负载容量的需求决定对原来旧开关电源进行替换并且扩大容量。
一、改造要求：计划将原旧的配电电源替换成新的，由于目前负载的容量不断加大，经过计算今后机房负载容量还会不断增加但单个机柜不会超过40A，所以决定替换原有配电使用12个40A的空开分配12路分支电源，并增加“倒头闸”把原来的单路供电改为两路供电；一路在线使用，一路备用。
二、改造过程：1、割接工作小组：人员的准备：电气人员、信息人员。
2、前期准备工作：信息系统备份：为确保在改造过程中引发突发性断电，导致系统崩溃，应在改造前对所有程序、数据进行全部备份。
材料的准备：5平方电源线100M、100A 空开一个、40A 空开12个、双向倒头闸一个、电源配电箱两个.工具的准备:万用表、螺丝刀（十字和一字大小各一把）、扳手、压线钳、斜口钳、尖嘴钳、电工刀、胶布。
3、基本的割接要求：割接尽量选在晚上或中午进行3.1在改造前首先计算UPS电量储存及供电的时间。
3.2在改造过程中确保不能造成服务器断电。
4、割接顺序及步骤：4.1将空开、倒头闸安装在配电箱内安装固定；4.2将配有空开的电箱内所有需要跳线提前连接完毕；4.3按预定位置安装固定电源箱；4.4将UPS或蓄电池并一路电源至新配电箱，实现新配电箱带电；4.5铺设配电箱至一号机柜电源线路；并在一号机柜安装漏电保护插排接入配电箱220V电源；依次2#3#4#5#6#7#同4.5接入；4.6依次将一号机柜设备停电将输入电源切换至新插排后开机运行，2#3#4#5#6#7#同上接入。
4.7撤出原有线路三、开关电源硬件安装要求：1、设备安放与外观（1）设备摆放要有利于机柜扩容和维护；（2）安装设备后要保持设备的洁净。
2、机架走线要求(1) 电源接线要安装水平,螺钉要紧固。
(2) 电源箱是否安装牢固。
物流部仓库电源改造工程电气施工方案
物流部仓库电源改造工程电气施工方案一、工程概述本次工程旨在对物流部仓库的电源进行改造，以提升仓库电力设施的安全性和稳定性，确保电力供应的可靠性，并满足电力需求的增长，为仓库运营提供更好的支持。
二、改造范围及目标1.改造范围：•替换老化的电缆、开关、插座等设备；•优化电路布局，提高电力利用效率；•安装过载保护设备，提升电网安全性。
2.改造目标：•提升仓库电力系统的安全性和稳定性；•降低仓库用电成本；•预防事故发生，确保仓库正常运营。
三、施工方案1. 施工前准备•就近购买所需电缆、开关、插座等设备；•制定详细的施工计划，并组织施工人员进行安全培训。
2. 施工过程1.拆除旧设备：•仔细检查电缆、开关等设备的状况，确保安全拆除；•妥善处理旧设备，做好废弃物分类回收。
2.安装新设备：•根据设计要求，安装新的电缆、开关、插座等设备；•严格按照安装要求进行接线，确保安全可靠。
3.调试设备：•连通电源，逐一测试新设备的工作状态；•调整电路参数，确保电力供应稳定。
3. 施工验收•完成施工后，对改造工程进行验收；•由专业人员进行安全性和功能性检测，确保改造工程符合设计要求。
四、安全保障措施1.提供必要的个人防护装备，确保施工人员安全；2.安全培训，提高施工人员的安全意识；3.严格执行现场安全规定，确保施工过程安全。
五、总结通过本次物流部仓库电源改造工程，不仅提升了仓库电力设施的稳定性和安全性，也为仓库运营带来了更好的支持。
改造后的电力系统将更加高效可靠，为仓库提供持续稳定的电力供应，为仓储物流业务的发展奠定了坚实的基础。
宝山区弱电工程方案
宝山区弱电工程方案一、前言随着信息技术和通信技术的不断发展，弱电工程在建筑设计和施工中越来越重要。
弱电工程是指电子、通信、网络等低电压领域的设备和系统。
它包括但不限于计算机网络、安全监控系统、通信系统、广播系统、报警系统等。
在宝山区的城市建设中，弱电工程在提高建筑物智能化、安全性和舒适度方面起着至关重要的作用。
因此，制定一份科学合理的宝山区弱电工程方案显得尤为重要。
二、宝山区弱电工程方案的目标1. 提高建筑物的智能化水平，为用户提供更加舒适便捷的使用体验。
2. 加强安全监控系统建设，提高建筑物的安全性。
3. 提高信息通信系统的覆盖范围和信号强度，促进信息化建设。
4. 降低弱电系统的维护成本，延长系统的使用寿命。
三、宝山区弱电工程方案的具体内容1. 计算机网络系统1.1 建立高速稳定的局域网，覆盖所有办公区域和公共区域。
采用光纤、双绞线等高速传输介质，确保网络通信的稳定性和快速性。
1.2 配备优质的路由器和交换机设备，实现对网络流量的高效控制和管理。
1.3 配置完善的防火墙系统和入侵检测系统，保障网络安全。
2. 安全监控系统2.1 安装高清晰度的监控摄像头，覆盖建筑物内外的重要区域。
采用网络传输技术，实现对监控画面的实时查看和录制。
2.2 配备智能化的监控软件，实现对监控画面的智能分析和报警功能。
2.3 配置紧急报警按钮和紧急联动系统，提高建筑物的突发事件处理能力。
3. 通信系统3.1 安装强信号覆盖的移动通信基站，提高建筑物内的手机通话和数据传输质量。
3.2 配备高性能的室内分布系统，确保无线信号覆盖全面均匀。
3.3 配置宽带网络接入设备，增强建筑物的信息化水平。
4. 广播系统4.1 配置高保真度的音响设备，保证广播系统的音质清晰。
4.2 覆盖建筑物内外各个区域的广播分区，实现对不同区域的异步播放和控制。
4.3 配备智能化的广播管理系统，提供多样化的广播节目选择和定时播放功能。
5. 报警系统5.1 安装烟感、温感、图像感应等各类传感器设备，实现对建筑物内环境的实时监测。
000工业园供电方案0929

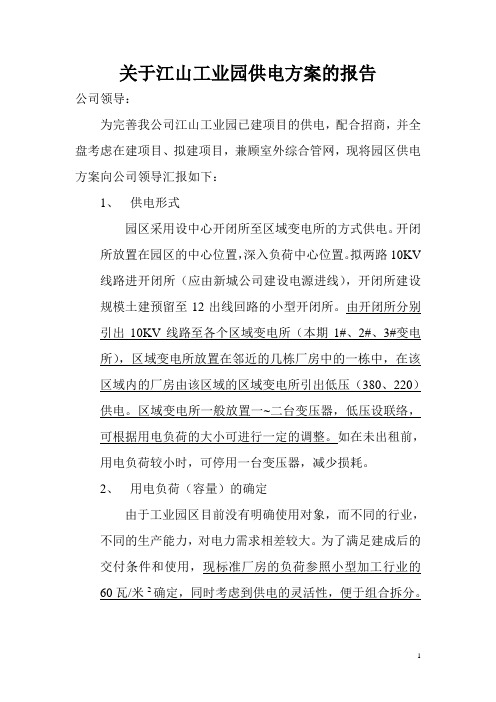

关于江山工业园供电方案的报告公司领导：为完善我公司江山工业园已建项目的供电，配合招商，并全盘考虑在建项目、拟建项目，兼顾室外综合管网，现将园区供电方案向公司领导汇报如下：1、供电形式园区采用设中心开闭所至区域变电所的方式供电。
开闭所放置在园区的中心位置，深入负荷中心位置。
拟两路10KV 线路进开闭所（应由新城公司建设电源进线），开闭所建设规模土建预留至12出线回路的小型开闭所。
由开闭所分别引出10KV线路至各个区域变电所（本期1#、2#、3#变电所），区域变电所放置在邻近的几栋厂房中的一栋中，在该区域内的厂房由该区域的区域变电所引出低压（380、220）供电。
区域变电所一般放置一~二台变压器，低压设联络，可根据用电负荷的大小可进行一定的调整。
如在未出租前，用电负荷较小时，可停用一台变压器，减少损耗。
2、用电负荷（容量）的确定由于工业园区目前没有明确使用对象，而不同的行业，不同的生产能力，对电力需求相差较大。
为了满足建成后的交付条件和使用，现标准厂房的负荷参照小型加工行业的60瓦/米2确定，同时考虑到供电的灵活性，便于组合拆分。
项目楼栋号建筑面积（M2）用电负荷（KW）配置系数需用容量(KVA)变压器(KVA)已建项目1# 5750 5750*60W=3452# 5750 5750*60W=3453# 6050 6050*60W=3634# 5750 5750*60W=3456# 9996 9996*60W=599综合楼9930 9930*60W=596/522+391+131=15668# 5750 5750*60W=34510# 5750 5750*60W=34513# 5750 5750*60W=34516# 5750 5750*60W=345工业配套1 3740 3740*60=224KW管理用房50KW消防100KW已建总装机容量3978+970=4948 0.8 3958 630*6在建34534 500+436+65+65+60+24+107+107+16.5+10+80+40+(480+480+540) 0.8 2510 630*4项目研发大楼+63.5*2=3137.5拟建项目附楼8960 207+12+12+18+18=2675# 6050 6050*60W=3637# 7650? 7650*60W=459女打工楼10000 10000*120W=1200W9# 6050 6050*60W=36311# 6050 6050*60W=36312# 5750 5750*60W=34514# 6050 6050*60W=36315# 5750 5750*60W=34517# 6050 6050*60W=36318# 5750 5750*60W=34519# 5750 5750*60W=34520# 5000? 5000*60W=30021# 6050 6050*60W=36322# 9996 9996*60W=59923# 8900? 8900*60W=534工业配套2 3740 3740*60=224KW拟建总装机容量7141 0.8 5712 630*9合计：204433 15226.5 0.8 12181 630*193、工业园目前已建及在建项目除研发大楼外，其它单体电施图纸只设计了照明部分，未设计动力用电。
宝山区旧厂房装修施工方案
宝山区旧厂房装修施工方案一、项目背景与目标宝山区旧厂房面临着产业升级和功能转换的重要任务，本次装修施工旨在通过专业的设计与施工，使旧厂房焕发新生，满足新的使用功能要求，同时提升整体环境和品牌形象。
项目的目标是确保装修过程高效、安全、质量可控，并最终实现厂房使用价值的最大化。
二、装修范围与内容本次装修施工的范围包括旧厂房的内部空间改造、电气系统升级、照明及通风系统改善、消防设施更新、外立面及门窗的翻新等。
具体内容涵盖拆除旧有装修、墙面及地面处理、天花吊顶安装、给排水改造、办公及生产设备布局等多个方面。
三、施工时间与进度预计装修施工工期为XX个月，自合同签订之日起计算。
具体施工进度将分为前期准备、主体施工、后期收尾三个阶段，每个阶段都有明确的时间节点和关键任务。
我们将严格按照进度计划执行，确保工程按时完成。
四、施工安全与保障施工过程中，我们将严格执行国家及地方安全生产法律法规，确保施工现场的安全与秩序。
通过设置警示标志、安排专职安全员、定期进行安全检查等措施，预防安全事故的发生。
同时，我们还将为施工人员购买工伤保险，保障工人的合法权益。
五、材料选择与标准在材料选择方面，我们将遵循环保、耐用、经济的原则，优先选择符合国家标准的优质材料。
所有材料均须经过严格检验，确保其质量符合设计要求。
同时，我们将建立材料使用档案，对材料的来源、使用情况进行详细记录，确保可追溯性。
六、质量控制与检测我们将建立完善的质量管理体系，确保施工过程中的每一道工序都符合质量要求。
在施工过程中，我们将定期对施工质量进行检查和评估，及时发现问题并进行整改。
同时，我们还将委托第三方机构进行质量检测，确保装修后的厂房达到设计要求和相关标准。
七、预算与成本控制为确保项目成本控制在合理范围内，我们将制定详细的预算计划，并对实际支出进行实时监控。
在施工过程中，我们将通过优化设计方案、选择性价比高的材料、合理安排施工进度等措施，努力降低施工成本。
增容供电改造方案范本
增容供电改造方案范本一、项目背景和建设目标随着经济的发展和城市人口的增加，供电系统的负荷压力逐渐增大。
因此，为了满足日益增长的用电需求，改善电力供应不足的情况，我们计划进行供电增容改造。
本项目的建设目标是提升供电能力，确保稳定可靠的供电，并适应未来的用电负荷增长。
二、项目范围和工作内容本项目的范围涵盖供电系统的各个环节，包括电源供应、输电线路、变电站以及配电系统等。
具体工作内容如下：1. 电源供应改造：优化电源布局，增加电源容量，确保电力的稳定供应。
可以通过新建发电厂、引进外部电力供应等方式增加电源容量。
2. 输电线路改造：更新老化的输电线路设备，增加输电线路容量，提高输电能力。
可以通过升级输电线路的输电塔、导线等设备，或者新建输电线路来实现。
3. 变电站改造：优化变电站的布局，增加变电站容量，提高变电能力。
可以通过升级变电站的变压器、开关设备等设施，或者新建变电站来实现。
4. 配电系统改造：更新老化的配电设备，提升配电能力，确保电力正常分配。
可以通过升级配电设备，增加配电线路容量等方式来实现。
三、项目实施计划为保证项目能够按时、按质量完成，制定了下面的项目实施计划：1. 规划和设计阶段：确定供电系统的现状和需求，制定改造方案，完成投资估算和详细设计。
计划用时3个月。
2. 勘察和准备阶段：调查现有设施情况，进行施工前的准备工作，比如招标、采购等。
计划用时1个月。
3. 施工和安装阶段：根据设计方案进行施工和设备安装工作。
计划用时6个月。
4. 调试和验收阶段：对改造后的设备进行调试和运行检查，进行项目的验收。
计划用时1个月。
四、项目预算和资金筹措本项目的总投资预算为XXX万元，其中包括设备采购、工程施工、设计咨询等费用。
预计资金筹措主要通过政府投资、银行贷款等方式来完成。
五、项目风险及对策1. 投资风险：项目投资规模较大，存在资金筹措风险。
可以通过落实政府资金支持、与银行合作等方式来解决。
2. 工期风险：施工工期可能存在延误的风险，需要加强施工管理和进度控制。
宝山区工装施工方案范本
宝山区工装施工方案范本一、项目背景与目标随着宝山区的不断发展，工装施工的需求日益增加。
本施工方案旨在为宝山区的工装施工提供一套全面、高效、安全的施工方案，确保项目顺利进行，并达到预期目标。
二、施工流程设计前期准备：包括现场勘查、资料收集、方案设计等。
施工准备：包括材料采购、设备调配、人员组织等。
主体施工：按照施工图纸和规范进行主体结构的施工。
装修装饰：进行室内外的装修和装饰工作。
竣工验收：完成施工后进行全面的验收，确保工程质量。
三、设备选择与配置根据工装施工的具体需求，选择合适的施工设备，并进行合理的配置。
设备应满足施工效率、安全和质量要求。
同时，定期对设备进行维护和保养，确保设备的正常运行。
四、人员组织与管理组建专业、高效的施工团队，明确各岗位的职责和要求。
加强施工人员的培训和教育，提高施工技能和安全意识。
建立健全的施工现场管理制度，确保施工的顺利进行。
五、施工图纸和文件提供详细的施工图纸和技术文件，包括建筑结构图、装修装饰图、电气图等。
确保施工人员能够准确理解设计意图和施工要求，保证施工质量的可控性。
六、施工实施与监督制定详细的施工计划，合理安排施工进度，确保项目按时完成。
设立专门的监督小组，对施工现场进行全程监督，确保施工质量和安全。
对施工过程中出现的问题及时进行处理和记录，为后续工作提供参考。
七、材料采购与验收选择合格的供应商，采购符合规范要求的材料。
对进场的材料进行严格的验收，确保材料的质量符合要求。
对验收合格的材料进行分类存放，做好防潮、防火等措施。
八、质量控制与检验制定严格的质量控制标准和检验流程，确保施工质量符合设计要求。
对施工过程中的关键节点进行重点控制，确保施工质量的稳定性和可靠性。
定期进行质量检查和评估，对发现的问题及时进行处理和改进。
九、安全与环保措施制定全面的安全管理制度和操作规程，加强施工人员的安全培训和教育。
配备必要的安全防护设施和设备，确保施工现场的安全可控。
遵守国家环保法规和标准，采取有效的环保措施，减少施工对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV药厂线泰山分改造工程
（初步设计）
说明书
绥化供电设计院
勘测证丙字083324-sb
2007.5.3
想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
10KV药厂线泰山分改造工程（方案一）
（初步设计）
说明书
批准：孙立成
审核：扬宪义
校核：张峻岭
编写：辛永恒
想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
说明书目录
1．总论 (3)
1．1设计依据 (3)
1．2设计范围 (3)
2．建设目的及现状分析 (3)
2．1现状分析 (3)
2．2建设目的 (4)
3．建设及改造内容 (4)
3．1改造内容 (4)
3．2建设期限 (5)
3．3主要经济指标 (5)
4．线路路径 (6)
5．机电部分 (6)
5．1线路设计气象条件 (6)
5．2导线和金具 (7)
5．3绝缘 (7)
6．设备选型 (7)
7．杆塔和基础 (8)
7．1杆塔选型 (8)
7．2基础选择 (8)
8．防雷与接地 (8)
8．1防雷 (8)
8．2接地 (8)
想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
1．总论
1.1设计依据
1）《设计委托书》
2）《配电线路设计规程》（SDJ 206-87）》
3）《架空绝缘配电线路施工及验收规范》（DL/T602-1996）
4）《城市中低压配电线路改造技术导则》（DL/T601-1996）
5）《架空绝缘配电线路设计技术规程》（DL/T601-1996）
6）《电气装置安装工程施工及验收规范》（GBJ147~173-92）
7）《电力电缆运行规程》（79电生字第53号）
1.2设计范围
本工程为10KV药厂线泰山分改造工程，设计范围为10KV线路改造亘长3.75km。
2．建设目的及现状分析
2.1现状分析
原有10KV药厂线泰山分作为宝山工业园区供电电源。
宝山工业园区是绥化市委市政府2007年招商引资重点项目，为绥化的经济发展投入了新的活力。
2007至2008年将陆续投入公用负荷约7000KVA，原有线路为三类负荷电源线路，随着用电负荷的增长现有线路的供电能力已经不能满足用户的生产需求，需由变电所新出一回10KV线路。
现有沿线线路多为LGJ-50导线，水泥杆以B-15-10为主，少量为B-19-12水泥杆，现运行配电变压器7台1400KVA，
想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
原有线路由66KV南郊变供电，电源线路（干线）为10KV药厂线泰山分。
泰山分线路亘长1.75km，单杆架设单回JKLYJ-150绝缘导线，水泥杆以B-19-12为主，少量分歧和终端杆为B-23-15水泥杆，泰山分末端至工业园区仍许架设2.5KM线路。
2.2建设目的
通过对10KV药厂线泰山分进行改造，可满足新建工业开发区用电的需求，为客户的用电增长提供先机、为增供扩销提供保证。
3．建设及改造内容
3.1改造内容
3.1.1药厂线泰山分改造内容
1）由药厂线泰山分1—25#新架JKLYJ-240绝缘导线，线路亘长1.25km。
2）将药厂线泰山分25#至药厂线泰山分25左49#新立B-23-15水泥杆56基，新架JKLYJ-240绝缘导线，线路亘长2.45km。
3）在泰山分4#、泰山分25左23#分别新装配网自动化VSP5分支开关，同时安装前后高压隔离开关，电源侧安装氧化锌避雷器、电压互感器和自动化控制终端FTU（2A）。
4）由于改造变化较大，线路沿线原有线路高、低横担、变台料及金具全部更换，并采用热镀锌。
5）变台上原有设备利旧使用，包括跌落式熔断器、氧化锌避雷器、低压隔离开关、低压无功补偿装置、配网自动化控制终端（TTU）、低压负控装置。
6）拆除并架设通讯音频电缆、路灯线路及路灯。
拆除并安装配电变压器7台。
3.1.2泰山分25左33分支改造内容
想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
1）新架JKLYJ-95绝缘导线一回，亘长0.5 km。
2）将B-15-10水泥杆更换为B-23-15水泥杆，原B-23-15水泥杆不动。
3）沿线变台进行全绝缘改造。
3.2建设期限
工程建设期限，计划于2007年6月1日起至2007年10月1日
工程设计施工地点：绥化市内
3.2主要技术经济指标
通过工程的实施，可全面提高泰山分的供电能力，保证向用户提供安全优、质电能，进而提高我局的供电量和经济效益。
本工程地形为平地，位于绥化市区内，线路改造工程在新水泥路面道路边实施。
总体而言交通比较便利。
1）技术特性
泰山分线路改造亘长1.25km新增一回；分支线路改造亘长2.45km，；
2）电压质量
在上述线路改造中，线路正常运行状态下能满足电压合格率的要求。
3）投资情况
工程总投资：126.3万元
本体造价：90.6万元
4．线路路径
线路路径为原线路路径和公共用地，不发生新的永久性占地，但发生临时性占地。
5.机电部分
5.1线路设计气象条件
根据《架空绝缘配电线路设计技术规程》（DL/T601-1996）相关内容，
想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
结合绥化地区气象局提供的气象条件和本地区多年来配电线路运行经验，本次设计选定VII类典型气象条件，数据如下。
5.2导线和金具
5.2.1导线
根据泰山分及其分支负荷发展情况及用电负荷现状，按照《城市中低压配电网改造技术导则》的规定，考虑变电所出线保护整定为600A，JKLYJ-240导线载流量为510A，两者配合较为合理，因此选用JKLYJ-240绝缘线，导线排列采用水平排列方式。
5.2.2金具
本工程金具全部按国家现行标准—中华人民共和国水力电力部（电力金具产品样本）（一九八五年修订）选用。
采用热镀拉线金具和连接金具，选用JNX系列绝缘线耐张线夹。
5.3绝缘
5.3.1绝缘子型号及片数
想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
根据本地区多年运行状况，10KV直线杆选用PS-15T型针式绝缘子。
终端杆、选用复合绝缘子。
0.4KV采用PSD-2T绝缘子。
6.设备选型
户外柱上开关选用VSP5真空断路器，同时安装前后GW9-10W/1000高压隔离开关，电源侧安装HY5WS2-17/50氧化锌避雷器、电压互感器和自动化控制终端FTU（2A）。
户外柱上高压电缆终端头处安装同前的高压隔离开关和避雷器。
7.杆域塔和基础
7.1杆塔选择
本工程选用B-23-13预应力水泥杆。
7.2基础选择
按照沿线杆塔分布和地质情况，15米杆埋深2.3米，设单侧卡盘，卡盘交替顺线路安装。
8.防雷与接地
8.1防雷
户外柱上开关、高压电缆终端头防雷装置采用HY5WS2-17/50避雷器。
8.2接地
8.2.1设备和防雷的接地装置，执行《防雷与接地装置安装》（86D563）的相关内容。
8.2.2户外柱上断路器和高压电缆终端头的接地装置采用4根
想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
（50*5*2500角钢、-40*4扁钢18米、Ф16圆钢6米并套3米保护管连接方式）。
8.2.3 15米水泥杆设单根接地极，<50*5*2500和Ø12*1200焊接而成。
