《机械制造技术基础》考试模拟试卷B01
机械制造技术基础试卷4份

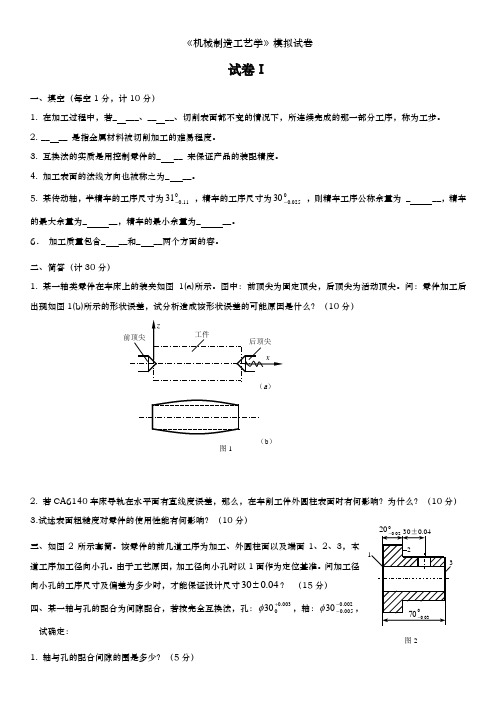

《机械制造工艺学》模拟试卷试卷Ⅰ一、填空（每空1分，计10分）1. 在加工过程中，若_ ___、__ __、切削表面都不变的情况下，所连续完成的那一部分工序，称为工步。
2. __ __ 是指金属材料被切削加工的难易程度。
3. 互换法的实质是用控制零件的_ __ 来保证产品的装配精度。
4. 加工表面的法线方向也被称之为_ __。
5. 某传动轴，半精车的工序尺寸为011.031- ，精车的工序尺寸为0025.030- ，则精车工序公称余量为 _ __，精车的最大余量为_ __，精车的最小余量为_ __。
6． 加工质量包含_ __和_ __两个方面的容。
二、简答（计30分）1. 某一轴类零件在车床上的装夹如图1(a)所示。
图中：前顶尖为固定顶尖，后顶尖为活动顶尖。
问：零件加工后出现如图1(b)所示的形状误差，试分析造成该形状误差的可能原因是什么？（10分）2. 若CA6140车床导轨在水平面有直线度误差，那么，在车削工件外圆柱表面时有何影响？为什么？（10分）3.试述表面粗糙度对零件的使用性能有何影响？（10分）三、如图2所示套筒。
该零件的前几道工序为加工、外圆柱面以及端面1、2、3，本道工序加工径向小孔。
由于工艺原因，加工径向小孔时以1面作为定位基准。
问加工径向小孔的工序尺寸及偏差为多少时，才能保证设计尺寸04.030±？ （15分） 四、某一轴与孔的配合为间隙配合，若按完全互换法，孔：003.0030+φ，轴：002.0005.030--φ，试确定：1. 轴与孔的配合间隙的围是多少？（5分）2．若按分组选配法，将公差扩大4倍，问：轴与孔按什么样的尺寸及偏差来进行加工？为达到装配精度要求，每组的尺寸围又是多少？（12分） 3．简述分组选配法的原理。
（10分）五、在磨床上磨削传动轴外圆（磨削前工件表层金属的组织为回火马氏体），磨削时若产生回火烧伤，试分析：磨削后工件表层金相组织的变化及对零件使用性能的影响。
机械制造《机械制造基础》考试考试卷一考试卷模拟考试题.docx
《《机械制造基础》考试试卷一》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、 四坐标数控铣床的第四轴是垂直布置的，则该轴命名为( )。
（ ） A.B 轴 B.C 轴 C.W 轴2、 机床上的卡盘，中心架等属于( )夹具。
（ ） A.通用 B.专用 C.组合3、 切削的三要素有进给量、切削深度和( )。
（ ） A.切削厚度 B.切削速度 C.进给速度4、重复限制自由度的定位现象称之为 ( ) 。
（ ） A.完全定位 B.欠定位 C.不完全定位 D.过定位5、 可以用来制作切削工具的材料是( )。
（ ） A.低碳钢. B.高碳钢 C.中碳钢 D.镍铬钢姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------6、 ( )使用专用机床比较合适。
（）A.复杂型面加工B.大批量加工C.齿轮齿形加工7、车床上，刀尖圆弧只有在加工( )时才产生加工误差。
（）A.圆弧B.圆柱C.端面8、判断下列哪个定义正确： ( )（）A.工序是一个（或一组）工人在一台机床（或一个工作地），对一个（或同时对几个）工件进行加工所完成的那部分加工过程。
B.安装是指在一道工序中，工件在若干次定位夹紧下所完成的工作。
C.工位是指在工件的一次安装下，工件相对于机床和刀具每占据一个正确位置所完成的加工。
D.工步是在一个安装或工位中，加工表面、切削刀具及切削深度都不变的情况下所进行的那部分加工。
9、车丝杠时，产生内螺距误差的原因 ( )（）A.机床主轴径向跳动B.机床主轴轴向窜动C.刀具热伸长D.传动链误差10、有一铜棒外圆精度为 IT6，表面粗糙度要求 Ra＝0.8，则合理的加工路线为 ( )（）A.粗车－半精车－精车B.粗车－半精车－粗磨－精磨C.粗车－半精车－精车－金刚石车D.粗车－半精车－精车－磨－研磨11、镗孔时，镗床导轨在 ( ) 对工件的加工精度影响较大 .（）A.水平面内的直线度B.垂直面内的直线度C.水平面内和垂直面内直线度12、在安排工艺路线时，为消除毛坯工件内应力和改善切削加工性能，常进行的退火热处理工序应安排在 ( )进行。
机械制造基础模拟试题及答案
《机械制造基础》课程模拟试卷（一）一、填空（1'×25）1.碳溶入α-F e中形成的间隙固溶体称为铁素体。
2.当钢中含碳量大于0.9% 时，二次渗碳体沿晶界析出严重，使钢的脆性增加。
3.在生产中使用最多的刀具材料是低合金刃具钢和高速钢，而用于一些手工或切削速度较低的刀具材料是碳素工具钢。
4.马氏体的塑性和韧性与其含碳量有关，板条状马氏体有良好的塑性和韧性。
5.生产中把淬火加高温回火的热处理工艺称为调质，调质后的组织为回火索氏体。
6.普通车床进给运动传动链是从主轴到刀架。
7.合金工具钢与碳素工具钢相比，具有淬透性好，淬火变形小，热硬性高等优点。
8.合金渗碳钢的含碳量属低碳范围，可保证钢的心部具有良好的韧性。
9.低速车削精度要求较高的工件时，应选用死顶尖；高速车削精度要求不高的工件时，应选用活顶尖。
10.根据基准功能的不同，基准可分为工艺基准和设计基准两大类。
11.加工轴类零件时，通常用两端中心孔作为定位基准，这符合了基准重合原则和基原则。
二、判断题（ 1.5'×10）（在题号前作记号“√”或“×”）（√）1.刀具寿命是指刀具从开始切削到完全报废实际切削时间的总和。
（√）2.砂轮硬度选择原则是：磨硬材料应选软砂轮，磨软材料应选硬砂轮。
（√）3.珠光体、索氏体、托氏体都是由铁素体和渗碳体组成的机械混合物。
（√）4.生产批量越大，对生产工人技术水平要求越低，但工艺文件要求越详细。
（×）5.用65钢制成的沙发弹簧，使用不久就失去弹性，是因为没有进行淬火、高温回火。
（×）6.淬透性好的钢淬火后硬度一定高，淬硬性高的钢淬透性一定好。
（×）7.珩磨是对预先磨过的外圆表面进行的精密加工。
（×）8.由于T13钢中的含碳量比T8钢高，故前者的强度比后者高。
（×）9.60S i2M n的淬硬性与60钢相同，故两者的淬透性也相同。
机械制造机械制造设计基础试题一考试卷模拟考试题.docx
《机械制造设计基础试题一》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、轮系运动时，各齿轮轴线位置固定不动的称为 （ ）。
（ ） A.差动轮系 B.定轴轮系 C.行星轮系 D.简单行星轮系2、在行星轮系中，凡具有固定几何轴线的齿轮被称为 （ ）。
（ ） A.行星轮 B.太阳轮 C.惰轮 D.系杆3、在行星轮系中，轴线位置会发生改变的齿轮被称为 （ ）。
（ ） A.行星轮 B.太阳轮 C.惰轮 D.系杆4、轮系的传动比等于组成该轮系的各对啮合齿轮中 （ ）之比。
（ ） A.主动轮齿数的连乘积与从动轮齿数的连乘积 B.主动轮齿数的连加与从动轮齿数的连加 C.从动轮齿数的连乘积与主动轮齿数的连乘积 D.从动轮齿数的连加与主动轮齿数的连加姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------5、至少有一个齿轮的轴线的位置会发生改变的轮系被称为（）。
（）A.行星轮系B.定轴轮系C.复合轮系D.都不是6、按齿轮轴线的位置是否固定，轮系可以分为（）两种类型。
（）A.定轴轮系和差动轮系（自由度）B.差动轮系和行星轮系C.定轴轮系和复合轮系D.定轴轮系和行星轮系(周转轮系)7、行星轮系中的差动轮系，其自由度为（）个。
（）A.1B.2C.3D.48、下列四项功能中，哪几项（）可以通过轮系的运用得以实现。
①两轴的较远距离传动②变速传动③获得大的传动比④实现合成和分解运动（）A.①② B.①②③ C.②③④ D.①②③④9、 V带传动设计中，限制小带轮的最小直径主要是为了（）。
(完整版)机械制造技术基础试题库和答案
金属切削机床一、单项选择题1．机床型号的首位字母“S”表示该机床是( )。
DA．钻床 B．齿轮加工机床 C．铣床 D．螺纹加工机床2．按工作精度来划分，磨床属于( )。
BA．高精度机床 B．精密机床 C．普通机床 D．组合机床3．龙门刨床的主参数代号是最大刨削( )。
DA．长度的1/10 B．长度的1/100 C．宽度的1/10 D．宽度的1/1004．下列四种机床为同一机床厂家生产的，其出厂价最高的是( )。
BA．CX6136 B．CH6136 C．CJ6136 D．CK61365．在机床型号规定中，首位字母为“Y”表示该机床是( )。
BA．水压机 B．齿轮加工机床 C．压力机 D．液压机6．下列说法中不正确的是( )。
CA．主轴在轴承上运转的平稳性直接影响工件的加工精度B．进给箱中装有进给运动的变速机构，调整变速机构，可得到所需的进给量或螺距C．光杠是专门用来车削各种螺纹而设置的；在进行其它表面车削时，只用丝杠D．溜板箱实际上是车床进给运动的操纵箱7．一般车床的加工精度可达( )。
AA．ITl0～IT8 B．IT2～IT6 C．IT6～IT4 D．ITl2～ITl08．龙门刨床在切削工件时，刨刀作( )。
BA．旋转运动 B．直线运动 C．间歇运动 D．不动9．以工件旋转作为主运动的机床是( )。
AA．车床 B．铣床 C．刨床 D．磨床10．外圆磨床的类别代号为( )。
AA．M B．1M C．2M D．3M二、多项选择题1．机床技术经济指标中的“三化”指的是( )。
BCDA．专门化 B．通用化 C．系列化 D．标准化 E．现代化2．衡量一台机床质量的主要指标有( )。
ABCDEA．加工精度高 B．寿命高 C．生产率高 D．价格低 E．“三化”程度高3．MGB8240是机床型号，它表示的意思有( )。
BCDA．刨床 B．磨床 C．高精度 D．主参数为400mm E．半自动4．下述运动中属于主运动的是( )。

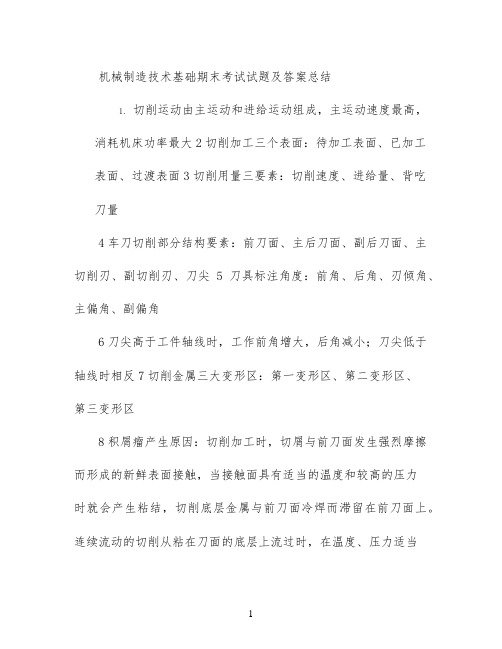

机械制造技术基础期末考试模拟试题及答案总结
机械制造技术基础期末考试试题及答案总结1.切削运动由主运动和进给运动组成，主运动速度最高，消耗机床功率最大2切削加工三个表面：待加工表面、已加工表面、过渡表面3切削用量三要素：切削速度、进给量、背吃刀量4车刀切削部分结构要素：前刀面、主后刀面、副后刀面、主切削刃、副切削刃、刀尖5刀具标注角度：前角、后角、刃倾角、主偏角、副偏角6刀尖高于工件轴线时，工作前角增大，后角减小；刀尖低于轴线时相反7切削金属三大变形区：第一变形区、第二变形区、第三变形区8积屑瘤产生原因：切削加工时，切屑与前刀面发生强烈摩擦而形成的新鲜表面接触，当接触面具有适当的温度和较高的压力时就会产生粘结，切削底层金属与前刀面冷焊而滞留在前刀面上。
连续流动的切削从粘在刀面的底层上流过时，在温度、压力适当的情况下也会滞留在底层上，使粘结层在前一层上集聚最后长成积屑瘤9积屑瘤能稳定生长则可以代替刀具进行切削减小积屑瘤措施：控制切削速度，尽量避开易生成积屑瘤的中速区；使用润滑性能好的切削液，以减少摩擦；增大刀具前角，以减少刀屑接触区压力；提高工件材料硬度，减少加工硬化倾向10切屑的基本类型：带状切屑、节状切屑、粒状切屑、崩碎切屑11切屑热由切屑、工件、刀具及周围介质（空气、切屑液）向外传导12影响散热的主要因素：工件材料的导热系数、刀具材料的导热系数、周围介质13刀具失效的形式主要有磨损和破损两类14刀具磨损呈现为三种形式：前刀面磨损、后刀面磨损、前刀面和后刀面同时磨损15刀具磨损原因：磨料磨损、冷焊磨损、扩散磨损、氧化磨损、热电磨损16刀具磨损过程：初期磨损阶段、正常磨损阶段、剧烈磨损阶段17刀具磨损到一定限度就不能继续使用，这个磨损限度称为磨钝标准统一规定以1/2背吃刀量处后刀面上测量的磨损宽度作为刀具的磨钝标准19制定磨钝标准应该考虑依稀因素：工艺系统刚性、工件材料、加工精度和表面质量、加工尺寸20衡量材料切削加工性能指标：刀具使用寿命指标；切削力、切削温度指标；加工表面质量指标；断屑难易程度指标21前角的选择：增大前角可以减小切屑变形，从而使切削力和切削温度减少，刀具使用寿命提高，但若前角过大，楔角变小，刀刃强度降低，易发生崩刃，同时刀头散热体积减小，致使切削温度升高，刀具寿命反而下降；较小的前角使切屑变形增大，切屑易折断22金属切削液分为三大类：水溶液、乳化液、切削油23磨削过程：滑擦、耕犁、形成切屑24选用砂轮时，应注意硬度选得适当25刀具材料必须具备的基本要求：高的硬度；高的耐磨性；足够的强度和韧性；高的耐热性；良好的导热性和耐热冲击性能；良好的工艺性能；经济性26刀具材料种类：工具钢、硬质合金、陶瓷、立方氮化硼、金刚石27切削用硬质合金分为：K类硬质合金、mMG1432A含义：M磨床类；G通用特性，高精度；1外圆磨床组；4万能外圆磨床系；32最大磨削直径320mm；A重大改进顺序号，第一次重大改进34机床组成：执行机构、动力源、传动装置35机床的传动链分为：外链系传动链（只影响生产率和表面粗糙度，不影响加工表面的形状和精度）、内链系传动链（决定加工表面的形状和精度）36齿轮加工方法分为：成形法和展成法37滚齿时，要求滚刀螺旋线方向与被加工齿轮的齿线方向一致，这是沿齿线方向进给滚出全齿长的条件38机床夹具的功用：能稳定的保证工件的加工精度；能减少辅助工时，提高劳动生产率；能扩大机床的使用范围，实现一机多能39一个自由物体在三维空间有六个独立活动的可能性，其中三个是沿、、轴的移动，另三个是绕、、轴的转动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造技术基础试卷B01
一、填空题1、零件的加工精度包括尺寸精度、形状精度、位置精度。
2、保证装配精度的工艺方法有四种: 互换法、分组法、修配法、调整法。
3、装夹是定位和夹紧过程的总和。
4、尺寸链的主要特征是封闭性、和 关联性 。
二、名词解释（本大题共2小题，每小题4分，共8分）
1、时间定额 是在一定的技术、组织条件下制订出来的完成单件产品或某项工作所必需的时间
2、欠定位 根据加工要求应该限制的自由度而没有被限制称欠定位。
三、问答题
1、试述表面质量对疲劳强度的影响。.答：表面粗糙度对疲劳强度的影响：在交变载荷作用下，表面粗
糙度的凹谷部位容易引起应力集中，产生疲劳裂纹。表面粗糙度值越大，表面的纹痕越深，纹底半径越小，抗疲劳破坏的
能力越差。（另起一行） *残余应力、表面冷作硬化对疲劳强度的影响：残余应力对零件疲劳强度的影响很大。表面层
残余拉应力将使疲劳裂纹扩大，加速疲劳破坏；而表面层残余压应力能够阻止疲劳裂纹扩展，延缓疲劳破坏的发生。表面
冷作硬化一般伴有残余压应力的产生，可以防止裂纹产生并阻止已有裂纹的扩展，对提高疲劳强度有利。
2、何谓定位基准的粗基准、精基准？试简述粗基准的选择原则。.答：用毛坯上未经加工的表面作为定位基准，这种定位
基准称为粗基准；用加工过的表面作为定位基准，这种定位基准称为精基准。粗基准的选择原则：
1.保证零件加工表面相对于不加工表面具有一定位置精度的原则； 2.合理分配加工余量的原则；3.便于装夹的原则；
4.粗基准一般不得重复使用的原则。
3、机床夹具的夹紧装置必须满足的基本要求有哪些？ .答：夹紧装置的具体组成并非一成不变，须根据工件的加工要求、
安装方法和生产规模等条件来确定。但无论其具体组成如何，都必须满足如下基本要求：
（1）夹紧时不能破坏工件定位后获得的正确位置。
（2）夹紧力大小要合适，既要保证工件在加工过程中不移动、不转动、不振动，又不得使工件产生变形或损伤工件表
面。（3）夹紧动作要迅速、可靠，且操作要方便、省力、安全。（4）结构紧凑，易于制造与维修。其自动化强度及复杂程
度应与工件的生产纲领相适应。
4、当车床主轴采用滑动轴承支撑时，对主轴轴承处轴径的形状精度要求非常高，而对滑动轴承的轴瓦孔的形状精度要求不
高，为什么？ 答：车削外圆时：由于切削力的方向不变，主轴旋转时，主轴轴颈始终被压向轴瓦孔的某一侧，故主轴轴
颈的圆度误差将直接传给被切削的工件。而轴瓦孔的圆度误差基本不影响主轴轴线的回转精度。故：对车床主轴轴径的形
状精度要求非常高，而对滑动轴承的轴瓦孔的形状精度要求不高。
5、简述工艺规程的设计原则。 答：工艺规程设计须遵循以下原则：
1）所设计的工艺规程应能保证机器零件的加工质量（或机器的装配质量），达到设计图样上规定的各项技术要求。
2）应使工艺过程具有较高的生产率，使产品尽快投放市场。 3）设法降低制造成本。
4）注意减轻工人的劳动强度，保证生产安全。
四、计算题
1、加工一批工件的外圆，图样要求尺寸为φ30±0.05mm，加工后测得的尺寸按正态分布，有8%的不合格品，
且其中一半为可修复不合格品。试分析该工序的工序能力指数Cp。解：根据其中一半为可修复不合格品可知，其尺寸分布
中心与公差带中心重合。
根据8%的不合格品可知，
()()0.5-0.08/20.46 ABzz
查表可得，1.75ABzz，即T=1.75×2δ=3.5δ
因此：3.50.58366pTC
五、计算题
1、图示齿坯在V型块上定位插键槽，要求保证工序尺寸mm。已知：01.080dmm，
025.0035
D
mm。若不计内孔与外圆同轴度误差的影响，试求此工序的定位误差。
2）δ定位（H）=Td/[2sin (a/2 )]+TD/2=0.0832m六、分析题（本大题共2小题，每小题9分，共18分）
1、下图所示零件，各平面和孔已加工完毕，现在工件上铣槽，试：（1）指出必须限制的自由度有哪些；（2）选择定位元
件，并指出各定位元件限制的自由度数目。
X
Z
Y
3
2
1
2、
下图零件，外圆及两端面已加工好（外圆直径 0-0.150D）。现加工槽B，要求保证位置尺寸 L和H 。试分析：
1）定加工时必须限制的自由度；
2）选择定位方法和定位元件，并在图中示意画出。
.解：（1）必须限制的自由度：XZXYZ、、、、 ；（2分）
（2）选择定位元件：第一基准工件底平面A采用支承板定位（限制了3个自由度）；（2分）第二基准工件上侧面B
采用两个支承销定位（限制了2个自由度）；（2分）第三基准C：孔采用削边销定位（限制了1个自由度）。（2分）
2．
解：（1）必须限制5个自由度X、Y、Z、X、Z。（3分）
（2）定位方法和定位元件如图所示：
