(整理)国际电子元器件命名方法及参数
电子元件符号、作用、单位大全
电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、MQ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、丫-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻电子元器件基础知识（2）――电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10A6uF=10A12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D- 铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、0-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、丫-云母、Z-纸介电子元器件基础知识（3）――电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
电子元器件的规格参数知识讲解
电子元器件的规格参数123电子元器件的规格参数描述电子元器件的特性参数的数量称为它们的规格参数。
规格参数包括标称值、额定值和允许偏差等。
电子元器件在整机中要占有一定的体积空间，所以其外形尺寸也是一种规格参数。
电子元器件的质量系数：用于度量电子元器件的质量水平，通常描述了元器件的特性参数、规格参数环境因素变化的规律，或者划定了他们不能完成功能的边界条件。
电子工艺的质量参数一般有：温度系数、噪声电动势、高频特性及可靠性等，从整机制造工艺方面考虑，主要有机械强度和可焊性。
通常，用信噪比来描述电阻、电容、电感一类无源元件的噪声指标，对于晶体管或集成电路一类有源器件的噪声，则用噪声系数来衡量。
在设计制作接收微弱信号的高增益放大器时，应当尽量选用低噪声的电子元器件。
使用专用的“噪声测试仪”可以方便的测量出元器件的噪声指标。
电子元器件的命名与标注通常电子元器件的名称应该反映出它们的种类、材料、特征、型号、生产序号和区别代号，并且能够表示出主要的电器参数。
电子元器件的名称由字母和数字组成。
对于元件来说，一般用一个字母代表它的主称，如R表示电阻器，C代表电容，L表示电感，W表示电位器，等等；用数字或字母表示其他信息。
型号及参数在电子元器件上的标注：直标法、文字符号法和色标法。
文字符号法：①用元件的形状及其表面的颜色区别元件的种类，如在表面安装的元件中，除了形状的区别外，黑色表示电阻，棕色表示电容，淡蓝色表示电感。
②电阻的基本标注单位是欧姆，电容的基本标注单位是皮法，电感的基本标注单位是微亨；用三位数字标注元件的数值。
③对于十个基本标注单位以上的元件，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。
例如，对于电阻器上的标注，100表示其阻值为10×10^0=10,223表示其阻值为22×10^3=22K对于电容器上的标注，103表示其容量为10×10^3pf=0.01uf,475表示其容量为47×10^5=4.7uf对于电感器上的标注，820表示82×10^0=82Uh④对于十个基本标注单位以下的元件，第一位、第三位数字表示数值的有效数字，第二位用字母R表示小数点。

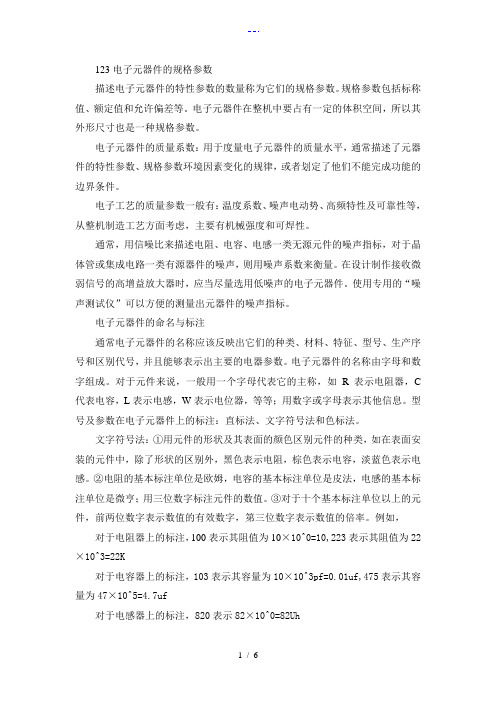

电子元器件的规格参数
123电子元器件的规格参数描述电子元器件的特性参数的数量称为它们的规格参数。
规格参数包括标称值、额定值和允许偏差等。
电子元器件在整机中要占有一定的体积空间，所以其外形尺寸也是一种规格参数。
电子元器件的质量系数：用于度量电子元器件的质量水平，通常描述了元器件的特性参数、规格参数环境因素变化的规律，或者划定了他们不能完成功能的边界条件。
电子工艺的质量参数一般有：温度系数、噪声电动势、高频特性及可靠性等，从整机制造工艺方面考虑，主要有机械强度和可焊性。
通常，用信噪比来描述电阻、电容、电感一类无源元件的噪声指标，对于晶体管或集成电路一类有源器件的噪声，则用噪声系数来衡量。
在设计制作接收微弱信号的高增益放大器时，应当尽量选用低噪声的电子元器件。
使用专用的“噪声测试仪”可以方便的测量出元器件的噪声指标。
电子元器件的命名与标注通常电子元器件的名称应该反映出它们的种类、材料、特征、型号、生产序号和区别代号，并且能够表示出主要的电器参数。
电子元器件的名称由字母和数字组成。
对于元件来说，一般用一个字母代表它的主称，如R表示电阻器，C 代表电容，L表示电感，W表示电位器，等等；用数字或字母表示其他信息。
型号及参数在电子元器件上的标注：直标法、文字符号法和色标法。
文字符号法：①用元件的形状及其表面的颜色区别元件的种类，如在表面安装的元件中，除了形状的区别外，黑色表示电阻，棕色表示电容，淡蓝色表示电感。
②电阻的基本标注单位是欧姆，电容的基本标注单位是皮法，电感的基本标注单位是微亨；用三位数字标注元件的数值。
③对于十个基本标注单位以上的元件，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。
例如，对于电阻器上的标注，100表示其阻值为10×10^0=10,223表示其阻值为22×10^3=22K对于电容器上的标注，103表示其容量为10×10^3pf=0.01uf,475表示其容量为47×10^5=4.7uf对于电感器上的标注，820表示82×10^0=82Uh④对于十个基本标注单位以下的元件，第一位、第三位数字表示数值的有效数字，第二位用字母R表示小数点。
电子元器件基础知识(4)——半导体器件
电子元器件基础知识（4）——半导体器件一、中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。
五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W）、D-低频大功率管（f<3MHz,Pc>1W）、A-高频大功率管（f>3MHz,Pc>1W）、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管日本半导体分立器件型号命名方法二、日本生产的半导体分立器件，由五至七部分组成。
通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。
0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。
第二部分：日本电子工业协会JEIA注册标志。
S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。
第三部分：用字母表示器件使用材料极性和类型。
(整理)常用电子元器件43660
电子元件基础知识第一章电阻器1. 电阻，用符号R 表示。
其最基本的作用就是阻碍电流的流动。
衡量电阻器的两个最基本的参数是阻值和功率。
阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。
除基本单位外，还有千欧和兆欧。
功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W ，1/8W ，1/4W ，1/2W ，1W ，2W 等多种，超过这一最大值，电阻器就会烧坏。
根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。
根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。
电阻在标记它的值的方法是用色环标记法。
它的识别方法如下：电阻是电子电路最常用的基本元件；电阻的基本特性是对交流电和直流电都呈现相同的阻力。
电阻体上面第—圈，第二圈的数字为直读有效数字，第三圈数字代表倍数，即有效数字后面零的个数。
第四圈代表电阻阻值的误差值，这一圈色环多数是金色。
在一般电子电路中，可以不去理会这个误差值。
我们将82k化为82000欧。
参照排列表，依照“读色环”的原则，显然，“灰红橙”，代表82k电阻．如看到棕黑红三道色环，我们就不加思索地知道是lk电阻，看到橙橙黑，就知道是33欧电阻，2 电阻常用的标志法在使用电阻器时，需要了解它的主要参数。
对电阻器需知道其标称阻值、功率、允许偏差。
电阻器的标称值和允许偏差一般都标在电阻体上，而在电路图上通常只标出标称值。
电阻的标志方法分为下列四种：1. 直标法：直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许偏差则用百分数表示，末标偏差值的即为± 20 % 的允许偏差。
2. 文字符号法：文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上。
例如：6R2J 表示该电阻标称值为6.2 Ω ，允许偏差为± 5% ；3K6K 表示电阻值为3.6K Ω ，允许偏差为± 10% ；1M5 则表示电阻值为1.5M Ω ，允许偏差为± 20% 。
电阻电容型号命名规则
电阻电容型号命名规则一、引言电阻和电容是电子元器件中常见的两种 pass 和存储元件，其型号命名规则直接影响到电子工程师在设计和选择电路时的便利性和准确性。
本文将详细介绍电阻和电容的型号命名规则，帮助读者更好地理解和应用电子元器件。
二、电阻型号命名规则电阻型号一般由字母和数字组成，常见的命名规则包括：2.1 电阻阻值电阻的阻值是其最为关键的信息之一，常用的阻值表示方法有：1.数字表示法：–单位欧姆(Ω)，例如10Ω、100Ω、1000Ω等。
–千欧姆(KΩ)，例如1KΩ、10KΩ等。
–兆欧姆(MΩ)，例如1MΩ、10MΩ等。
2.数字代码表示法：–例如 100代表10Ω，101代表100Ω，102代表1KΩ等。
其中第一位表示有效数字，第二位表示数量级。
2.2 电阻精度电阻的精度是其阻值与标称值之间的偏差，常见的精度表示方法有：1.数字表示法：–例如 1%，5%等。
2.字母代码表示法：–例如 F表示±1%，J表示±5%等。
2.3 电阻功率电阻的功率是指其能够承受的最大功率，常见的功率表示方法有：1.数字表示法：–单位瓦特(W)，例如 0.125W、0.25W等。
2.字母代码表示法：–例如 R表示 0.125W，S表示 0.25W等。
2.4 温度系数电阻的温度系数是指其阻值随温度变化的程度，常见的温度系数表示方法有：1.字母代码表示法：–例如 B表示±100ppm/℃，C表示±200ppm/℃等。
三、电容型号命名规则电容型号一般由字母和数字组成，常见的命名规则包括：3.1 电容电容值电容的电容值是其最为关键的信息之一，常用的电容值表示方法有：1.数字表示法：–单位法拉(F)，例如 1pF、10pF、100nF等。
2.数字代码表示法：–例如 101代表 100pF，104代表 100nF等。
3.2 电容精度电容的精度是其电容值与标称值之间的偏差，常见的精度表示方法有：1.数字表示法：–例如 10%，20%等。
电子元器件基础知识——电阻的分类及参数(1)
电子元器件基础知识——电阻的分类及参数一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）1、主称，用字母表示，表示产品的名字：如R表示电阻，W表示电位器。
2、材料，用字母表示，表示电阻体用什么材料组成：T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
3、分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型：1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
4、序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等：例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
标称阻值2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：允许误差等级注：0.5%即±0.5%，其他同理3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
电子电气元器件说明大全
一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法例如：(1)精密金属膜电阻器R J 7 3第四局部：序号第三局部：类别〔精密〕第二局部：材料〔金属膜〕第一局部：主称〔电阻器〕(2) 多圈线绕电位器W X D 3第四局部：序号第三局部：类别〔多圈〕第二局部：材料〔线绕〕第一局部：主称〔电位器〕2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
表2 电阻器的功率等级(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
表3 标称值系列表中数值再乘以10n，其中n为正整数或负整数。
(3) 允许误差等级表4 电阻的精度等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示Ω，2K7表示Ω，表５例如：RJ71－－5k1－II允许误差±10%标称阻值Ω)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为Ω，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色〔色环或色点〕标注在它的外外表上。
色标电阻〔色环电阻〕器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
电容器的型号命名方法
（一）国产电容器的型号命名法国产电容器型号命名由四部分组成，各部分的含义见表11。
第一部分用字母“C”表示主称为电容器。
第二部分用字母表示电容器的介质材料。
第三部分用数字或字母表示电容器的类别。
第四部分用数字表示序号。
表11 国产电容顺型号命名及含义（二）国外电容器的型号命名方法国外电容器的型号命名由六部分组成，各部分的含义见表12。
第一部分用字母表示电容器的类型。
第二部分用数字表示外形结构。
第三部分用字母表示温度特性。
第四部分用字母或数字表示耐压值。
第五部分用数字表示标称容量。
第六部分用字母表示允许偏差。
表12 国外电容器的型号命名及含义表12-1表12-2表12-3表12-4表12-5电容器的主要参数有标称容量（简称容量）、允许偏差、额定电压、漏电流、绝缘电阻、损耗因数、温度系数、频率特性等。
（一）标称容量标称容量是指标注在电容器上的电容量。
电容量的基本单位是法拉（简称法），用字母“F”表示。
比法拉小的单位还在毫法（mF）、微法（μF）、纳法（nF）、皮法（pF），它们之间的换算关系是：1F=1000mF1mF=1000μF1μF=1000nF1nF=1000pF其中，微法（μF）和皮法（pF）两单位最常用。
在实际应用时，电容量在1万皮法以上电容量，通常用微法作单位，例如：0.047μF、0.1μF、2.2μF、47μF、330μF、4700μF等等。
电容量在1万皮法以下的电容器，通常用皮法作单位，例如：2pF、68 pF、100 pF、680 pF、5600 pF等等。
标称容量的标注方法有直标法、文字符号标注法和色标法等，具体的识别方法将在以后的内容中作详细介绍。
（二）允许偏差允许偏差是指电容器的标称容量与实际容量之间的允许最大偏差范围。
电容器的容量偏差与电容器介质材料及容量大小有关。
电解电容器的容量较大，误差范围大于±10%；而云母电容器、玻璃釉电容器、瓷介电容器及各种无极性高频在机薄膜介质电容器（如涤纶电容器、聚苯乙烯电容器、聚丙烯电容器等）的容量相对较小，误差范围小于±20%。
电子元器件命名规则
电解电容类
① ②③ ④⑤⑥ ⑦ ⑧ ⑨ ⑩
①： 表原材料类
②： 表电容
③： 表规格
E=贴片型
P=插件型
④： 表电介质
AL=铝电解电容
AT=钽电解电容
⑤：表尺寸，引脚类别
0402=1.02×0.51mm
0603=1.5×0.75mm
0805=2.03×1.27mm
1206=3.18×1.58mm
147=470PF 247=4700PF=4.7NF
347=47000PF=47NF
647=47UF
R475=0.475PF
4R75=4.75PF 0475=475PF
1475=4750PF
2475=47500PF=47来自5NF6475=475 UF
电阻类（贴片电阻，有脚电阻，NTC，PTC）
① ② ③ ④⑤ ⑥ ⑦ ⑧ ⑨
1812=4.45×3.18mm
0000=有脚电容，脚位横向引出
0001=有脚电容，脚位竖向引出
⑥：表耐压
J=4V
N=6.3V
G=10V
E=16V
H=20V
A=25V
F=35V
B=50V
I=63V
P=75V
D=100V
Q=160V
R=200V
L=250V
O=275V
S=315V
T=350V
Y=400V
K=纸带卷装13"
⑨：表容量
R47=0.47PF
4R7=4.7PF
047=47PF
147=470PF 247=4700PF=4.7NF
347=47000PF=47NF
647=47UF
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国际电子元器件命名方法及参数第1节部分电气图形符号一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法示例：(1)精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，表５例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数允许误差图1 两位有效数字阻值的色环表示法三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。
例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。
四色环电阻器的色环表示标称值（二位有效数字）及精度。
例如，色环为棕绿橙金表示15⨯103＝15kΩ±5%的电阻器。
五色环电阻器的色环表示标称值（三位有效数字）及精度。
例如，色环为红紫绿黄棕表示275⨯104＝2.75MΩ±1%的电阻器。
一般四色环和五色环电阻器表示允许误差的色环的特点是该环离其它环的距离较远。
较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。
有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助万用表判断。
标称值第一位有效数字标称值第二位有效数字标称值第三位有效数字标称值有效数字后0的个数允许误差4．电位器的主要技术指标(1) 额定功率电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。
使用中应注意额定功率不等于中心抽头与固定端的功率。
(2) 标称阻值标在产品上的名义阻值，其系列与电阻的系列类似。
(3) 允许误差等级实测阻值与标称阻值误差范围根据不同精度等级可允许±20%、±10%、±5%、±2%、±1%的误差。
精密电位器的精度可达±0.1%。
(4) 阻值变化规律指阻值随滑动片触点旋转角度（或滑动行程）之间的变化关系，这种变化关系可以是任何函数形式，常用的有直线式、对数式和反转对数式（指数式）。
在使用中，直线式电位器适合于作分压器；反转对数式（指数式）电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。
维修时若找不到同类品，可用直线式代替，但不宜用对数式代替。
对数式电位器只适合于作音调控制等。
5．电位器的一般标志方法WT－ 2 3.3k ±10%允许误差±10% 标称阻值3.3k Ω 额定功率2W 碳膜电位器WX －1 510Ω J允许误差±5% 标称阻值510Ω 额定功率1W 线绕电位器二．电容器1．电容器型号命名法示例：(1) 铝电解电容器C D 1 1第四部分：序号第三部分：特征分类（箔式）第二部分：材料（铝）第一部分：主称（电容器）(2) 圆片形瓷介电容器C C 1－1第四部分：序号第三部分：特征分类（圆片）第二部分：材料（瓷介质）第一部分：主称（电容器）(3)纸介金属膜电容器C Z J X第四部分：序号第三部分：特征分类（金属膜）第二部分：材料（纸介）第一部分：主称（电容器）2．电容器的主要技术指标(1) 电容器的耐压：常用固定式电容的直流工作电压系列为：6.3V，10V，16V，25V，40V，63V，100V，160V，250V，400V。
(2) 电容器容许误差等级：常见的有七个等级如表7所示。
表7(3) 标称电容量：注：标称电容量为表中数值或表中数值再乘以10，其中n为正整数或负整数，单位为pF。
3．电容器的标志方法(1)直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。
1法拉=610微微法10纳法=610微法=1210微微法，1微法=31纳法=310微微法例如：4n7 表示4.7nF或4700pF，0.22 表示0.22μF，51 表示51pF。
有时用大于1的两位以上的数字表示单位为pF 的电容，例如101表示100 pF ；用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF 。
(2) 数码表示法 一般用三位数字来表示容量的大小，单位为pF 。
前两位为有效数字，后一位表示位率。
即乘以10i ，i 为第三位数字，若第三位数字9，则乘10-1。
如223J 代表22⨯103pF ＝22000pF ＝0.22μF ，允许误差为±5%；又如479K 代表47⨯10-1pF ，允许误差为±5%的电容。
这种表示方法最为常见。
（3）色码表示法 这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。
色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF 。
有时色环较宽，如红红橙，两个红色环涂成一个宽的，表示22000pF 。
三．电感器1．电感器的分类常用的电感器有固定电感器、微调电感器、色码电感器等。
变压器、阻流圈、振荡线圈、偏转线圈、天线线圈、中周、继电器以及延迟线和磁头等，都属电感器种类。
2．电感器的主要技术指标 (1) 电感量:在没有非线性导磁物质存在的条件下，一个载流线圈的磁通量与线圈中的电流成正比 其比例常数称为自感系数，用L 表示，简称为电感。
即：I L ϕ=式中：ϕ＝磁通量 I ＝电流强度(2) 固有电容：线圈各层、各匝之间、绕组与底板之间都存在着分布电容。
统称为电感 器的固有电容。
(3) 品质因数：电感线圈的品质因数定义为：R LQ ω=式中：ω－工作角频率，L －线圈电感量，R －线圈的总损耗电阻 (4) 额定电流：线圈中允许通过的最大电流。
(5) 线圈的损耗电阻：线圈的直流损耗电阻。
2．电感器电感量的标志方法(1) 直标法。
单位H （亨利）、mH （毫亨）、μH （微亨）、 (2) 数码表示法。
方法与电容器的表示方法相同。
(3)色码表示法。
这种表示法也与电阻器的色标法相似，色码一般有四种颜色，前两种颜色为有效数字，第三种颜色为倍率，单位为μH，第四种颜色是误差位。
四．半导体分立器件1．半导体分立器件的命名方法（1）我国半导体分立器件的命名法例：1) 锗材料PNP型低频大功率三极管：2) 硅材料NPN型高频小功率三极管：3 A D 50 C 3 D G201 B规格号规格号序号序号低频大功率低频大功率PNP型、锗材料PNP型、锗材料三极管三极管3) N型硅材料稳压二极管：4) 单结晶体管：2 C W 51 B T3 3 E序号规格号稳压管耗散功率N型、硅材料三个电极二极管特种管半导体（2）国际电子联合会半导体器件命名法示例（命名）：A F 239 SAF239型某一参数的S档普通用登记序号高频小功率三极管锗材料国际电子联合会晶体管型号命名法的特点：1) 这种命名法被欧洲许多国家采用。
因此，凡型号以两个字母开头，并且第一个字母是A，B，C，D或R的晶体管，大都是欧洲制造的产品，或是按欧洲某一厂家专利生产的产品。
2) 第一个字母表示材料（A表示锗管，B表示硅管），但不表示极性（NPN型或PNP 型）。
3) 第二个字母表示器件的类别和主要特点。
如C表示低频小功率管，D表示低频大功率管，F表示高频小功率管，L表示高频大功率管等等。
若记住了这些字母的意义，不查手册也可以判断出类别。
例如，BL49型，一见便知是硅大功率专用三极管。
4) 第三部分表示登记顺序号。
三位数字者为通用品；一个字母加两位数字者为专用品，顺序号相邻的两个型号的特性可能相差很大。
例如，AC184为PNP型，而AC185则为NPN 型。
5) 第四部分字母表示同一型号的某一参数（如h FE或N F）进行分档。
6) 型号中的符号均不反映器件的极性（指NPN或PNP）。
极性的确定需查阅手册或测量。
(3) 美国半导体器件型号命名法美国晶体管或其它半导体器件的型号命名法较混乱。
这里介绍的是美国晶体管标准型号命名法，即美国电子工业协会（EIA）规定的晶体管分立器件型号的命名法。
如表11所示。
例：1) JAN2N2904 2) 1N4001JAN 2 N 2904 1N4001EIA登记序号EIA登记序号EIA注册标志EIA注册标志三极管二极管军用品美国晶体管型号命名法的特点：1) 型号命名法规定较早，又未作过改进，型号内容很不完备。
例如，对于材料、极性、主要特性和类型，在型号中不能反映出来。
例如，2N开头的既可能是一般晶体管，也可能是场效应管。
因此，仍有一些厂家按自己规定的型号命名法命名。
2) 组成型号的第一部分是前缀，第五部分是后缀，中间的三部分为型号的基本部分。
3) 除去前缀以外，凡型号以1N、2N或3N 开头的晶体管分立器件，大都是美国制造的，或按美国专利在其它国家制造的产品。
4) 第四部分数字只表示登记序号，而不含其它意义。
因此，序号相邻的两器件可能特性相差很大。
例如，2N3464为硅NPN，高频大功率管，而2N3465为N沟道场效应管。
5) 不同厂家生产的性能基本一致的器件，都使用同一个登记号。
同一型号中某些参数的差异常用后缀字母表示。
因此，型号相同的器件可以通用。
6) 登记序号数大的通常是近期产品。
(4) 日本半导体器件型号命名法日本半导体分立器件（包括晶体管）或其它国家按日本专利生产的这类器件，都是按日本工业标准（JIS）规定的命名法（JIS－C－702）命名的。
