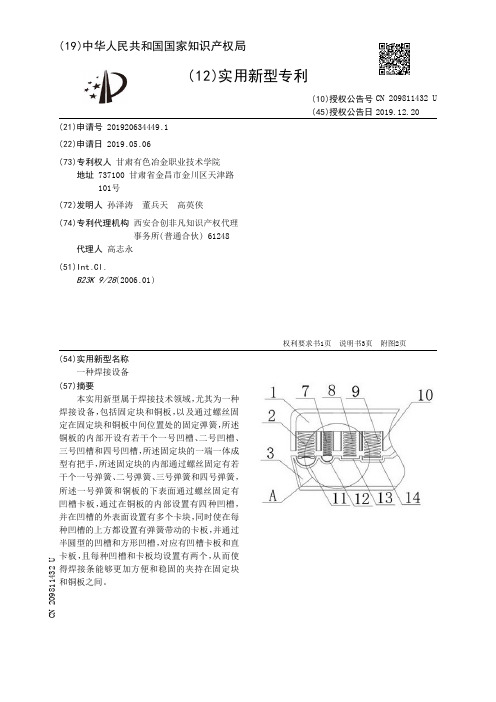

【CN209811432U】一种焊接设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920634449.1(22)申请日 2019.05.06(73)专利权人 甘肃有色冶金职业技术学院地址 737100 甘肃省金昌市金川区天津路101号(72)发明人 孙泽涛 董兵天 高英侠 (74)专利代理机构 西安合创非凡知识产权代理事务所(普通合伙) 61248代理人 高志永(51)Int.Cl.B23K 9/28(2006.01)(54)实用新型名称一种焊接设备(57)摘要本实用新型属于焊接技术领域，尤其为一种焊接设备，包括固定块和铜板，以及通过螺丝固定在固定块和铜板中间位置处的固定弹簧，所述铜板的内部开设有若干个一号凹槽、二号凹槽、三号凹槽和四号凹槽，所述固定块的一端一体成型有把手，所述固定块的内部通过螺丝固定有若干个一号弹簧、二号弹簧、三号弹簧和四号弹簧，所述一号弹簧和铜板的下表面通过螺丝固定有凹槽卡板，通过在铜板的内部设置有四种凹槽，并在凹槽的外表面设置有多个卡块，同时使在每种凹槽的上方都设置有弹簧带动的卡板，并通过半圆型的凹槽和方形凹槽，对应有凹槽卡板和直卡板，且每种凹槽和卡板均设置有两个，从而使得焊接条能够更加方便和稳固的夹持在固定块和铜板之间。
权利要求书1页 说明书3页 附图2页CN 209811432 U 2019.12.20C N 209811432U权 利 要 求 书1/1页CN 209811432 U1.一种焊接设备，包括固定块（1）和铜板（3），以及通过螺丝固定在固定块（1）和铜板（3）中间位置处的固定弹簧（4），其特征在于：所述铜板（3）的内部开设有若干个一号凹槽（11）、二号凹槽（12）、三号凹槽（13）和四号凹槽（14），所述固定块（1）的一端一体成型有把手（5），所述固定块（1）的内部通过螺丝固定有若干个一号弹簧（2）、二号弹簧（7）、三号弹簧（8）和四号弹簧（9），所述一号弹簧（2）和铜板（3）的下表面通过螺丝固定有凹槽卡板（15），所述三号弹簧（8）和四号弹簧（9）的下表面通过螺丝固定有直卡板（23）。

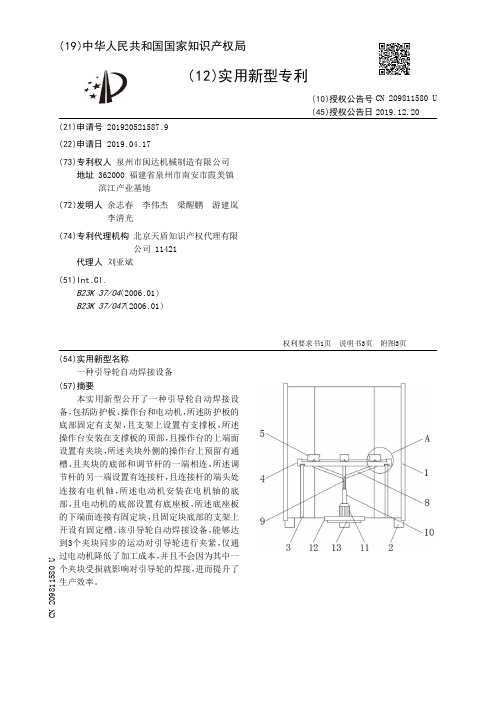

【CN209811580U】一种引导轮自动焊接设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920521587.9(22)申请日 2019.04.17(73)专利权人 泉州市闽达机械制造有限公司地址 362000 福建省泉州市南安市霞美镇滨江产业基地(72)发明人 余志春 李伟杰 梁醒鹏 游建岚 李清光 (74)专利代理机构 北京天盾知识产权代理有限公司 11421代理人 刘亚斌(51)Int.Cl.B23K 37/04(2006.01)B23K 37/047(2006.01)(54)实用新型名称一种引导轮自动焊接设备(57)摘要本实用新型公开了一种引导轮自动焊接设备，包括防护板、操作台和电动机，所述防护板的底部固定有支架，且支架上设置有支撑板，所述操作台安装在支撑板的顶部，且操作台的上端面设置有夹块，所述夹块外侧的操作台上预留有通槽，且夹块的底部和调节杆的一端相连，所述调节杆的另一端设置有连接杆，且连接杆的端头处连接有电机轴，所述电动机安装在电机轴的底部，且电动机的底部设置有底座板，所述底座板的下端面连接有固定块，且固定块底部的支架上开设有固定槽。
该引导轮自动焊接设备，能够达到3个夹块同步的运动对引导轮进行夹紧，仅通过电动机降低了加工成本，并且不会因为其中一个夹块受损就影响对引导轮的焊接，进而提升了生产效率。
权利要求书1页 说明书3页 附图3页CN 209811580 U 2019.12.20C N 209811580U权 利 要 求 书1/1页CN 209811580 U1.一种引导轮自动焊接设备，包括防护板(1)、操作台(4)和电动机(11)，其特征在于：所述防护板(1)的底部固定有支架(2)，且支架(2)上设置有支撑板(3)，所述操作台(4)安装在支撑板(3)的顶部，且操作台(4)的上端面设置有夹块(5)，并且夹块(5)的边侧开设有限位槽(6)，所述夹块(5)外侧的操作台(4)上预留有通槽(7)，且夹块(5)的底部和调节杆(8)的一端相连，所述调节杆(8)的另一端设置有连接杆(9)，且连接杆(9)的端头处连接有电机轴(10)，所述电动机(11)安装在电机轴(10)的底部，且电动机(11)的底部设置有底座板(12)，所述底座板(12)的下端面连接有固定块(13)，且固定块(13)底部的支架(2)上开设有固定槽(14)。

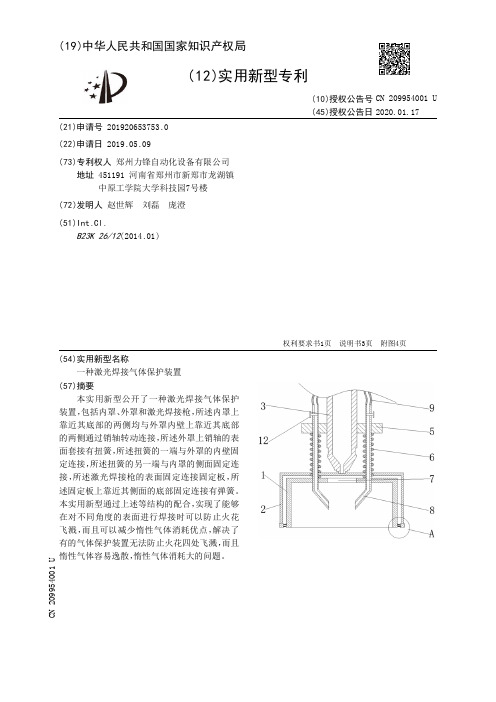

【CN209954001U】一种激光焊接气体保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920653753.0(22)申请日 2019.05.09(73)专利权人 郑州力锋自动化设备有限公司地址 451191 河南省郑州市新郑市龙湖镇中原工学院大学科技园7号楼(72)发明人 赵世辉 刘磊 庞澄 (51)Int.Cl.B23K 26/12(2014.01)(54)实用新型名称一种激光焊接气体保护装置(57)摘要本实用新型公开了一种激光焊接气体保护装置，包括内罩、外罩和激光焊接枪，所述内罩上靠近其底部的两侧均与外罩内壁上靠近其底部的两侧通过销轴转动连接，所述外罩上销轴的表面套接有扭簧，所述扭簧的一端与外罩的内壁固定连接，所述扭簧的另一端与内罩的侧面固定连接，所述激光焊接枪的表面固定连接固定板，所述固定板上靠近其侧面的底部固定连接有弹簧。
本实用新型通过上述等结构的配合，实现了能够在对不同角度的表面进行焊接时可以防止火花飞溅，而且可以减少惰性气体消耗优点，解决了有的气体保护装置无法防止火花四处飞溅，而且惰性气体容易逸散，惰性气体消耗大的问题。
权利要求书1页 说明书3页 附图4页CN 209954001 U 2020.01.17C N 209954001U权 利 要 求 书1/1页CN 209954001 U1.一种激光焊接气体保护装置，包括内罩(1)、外罩(2)和激光焊接枪(3)，所述内罩(1)上靠近其底部的两侧均与外罩(2)内壁上靠近其底部的两侧通过销轴转动连接，其特征在于：所述外罩(2)上销轴的表面套接有扭簧(4)，所述扭簧(4)的一端与外罩(2)的内壁固定连接，所述扭簧(4)的另一端与内罩(1)的侧面固定连接，所述激光焊接枪(3)的表面固定连接固定板(5)，所述固定板(5)上靠近其侧面的底部固定连接有弹簧(6)，所述弹簧(6)的底部与内罩(1)上靠近其侧面的顶部固定连接，所述内罩(1)的顶部开设有通孔(7)，所述内罩(1)上靠近其侧面的顶部贯穿连接有吹气管(8)，所述吹气管(8)的顶部穿过固定板(5)的顶部固定连接有进气管(9)，所述弹簧(6)套接在吹气管(8)的表面。
【CN209792934U】一种自动焊接机的防溅装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920622777.X(22)申请日 2019.04.30(73)专利权人 杭州临安荣升机械有限公司地址 311300 浙江省杭州市临安区青山湖街道洞宵宫村(72)发明人 徐红兵 (51)Int.Cl.B23K 37/00(2006.01)(54)实用新型名称一种自动焊接机的防溅装置(57)摘要本实用新型涉及焊接设备技术领域，尤其是涉及一种自动焊接机的防溅装置，本实用新型包括机架、转动连接于机架上的储液盒、若干通过插接组件插接固定在储液盒上的喷头、通过软管连通于储液盒的水泵、通过连接管连接于水泵的储液箱，机架上设有摆动组件。
在框架焊接之前，先通过水泵将储液箱内的防飞溅剂通入到储液盒内，然后通过摆动组件带动储液盒上下循环摆动，若干喷头将储液盒内的防飞溅剂沿焊接缝延伸方向循环喷射在对应的焊接缝上，提高了焊接机的焊接效率；在喷头长时间的使用后，可取消插接组件对喷头的插接固定，从而将喷头拆卸清理。
本实用新型能够自动对焊接缝喷洒防飞溅剂从而提高了焊接机的焊接效率。
权利要求书1页 说明书4页 附图3页CN 209792934 U 2019.12.17C N 209792934U权 利 要 求 书1/1页CN 209792934 U1.一种自动焊接机的防溅装置，其特征在于：包括机架（1）、转动连接于机架（1）上的储液盒（11）、若干通过插接组件（3）插接固定在储液盒（11）上且对应于焊接缝的喷头（12）、通过软管连通于储液盒（11）的水泵（13）、通过连接管连接于水泵（13）的储液箱（14），机架（1）上设有带动储液盒（11）上下循环摆动从而使得喷头（12）沿焊接缝延伸方向循环喷射防飞溅剂的摆动组件（2）。
2.根据权利要求1所述的一种自动焊接机的防溅装置，其特征在于：所述摆动组件（2）包括仅可沿竖直方向滑动的滑块（21）、转动连接于滑块（21）和储液盒（11）的转动杆（22）、用于驱动滑块（21）沿竖直方向循环运动的驱动组件。
【CN209852619U】双液灌封机的混合枪【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920195100.2(22)申请日 2019.02.13(73)专利权人 广州市内六智能装备有限公司地址 510000 广东省广州市白云区同泰路松园北街1号之2综合楼首层南面地产(72)发明人 徐向东 徐启舜 徐永锋 (74)专利代理机构 广州市深研专利事务所44229代理人 张喜安(51)Int.Cl.B65B 3/04(2006.01)(54)实用新型名称双液灌封机的混合枪(57)摘要本实用新型涉及一种双液灌封机，具体涉及一种双液灌封机的混合枪，包括进液管、支撑座、出液管、旋转管接头、45度斜齿轮A、安装杆A、安装杆B、轴承孔A、轴承孔B、旋转轴和行走轮，进液管固定设置在支撑座上，出液管的顶端通过旋转管接头连通进液管的底端。
本实用新型：1、在用户选择不同方式使用双液灌封机的混合枪时，分别达到较好使用效果。
2、在一个平面上进行直线位移灌封时，能对灌封厚度起到较好限位的使用效果，便于保障一条线上灌封厚度的一致性。
3、达到旋转灌封的使用效果，例如，双液在出液管的出液口处能实现旋转交错混合灌封。
权利要求书1页 说明书3页 附图2页CN 209852619 U 2019.12.27C N 209852619U权 利 要 求 书1/1页CN 209852619 U1.一种双液灌封机的混合枪，包括进液管、支撑座、出液管、旋转管接头、45度斜齿轮A、安装杆A、安装杆B、轴承孔A、轴承孔B、旋转轴和行走轮，其特征在于：进液管固定设置在支撑座上，出液管的顶端通过旋转管接头连通进液管的底端，出液管的底端设置出液口，出液管的外侧套设45度斜齿轮A，安装杆A和安装杆B的底部分别固定连接支撑座的底部，安装杆A的底部设置轴承孔A，轴承孔A内固定设置与旋转轴相配合的轴承A，安装杆B的底部设置轴承孔B，轴承孔B内固定设置与旋转轴相配合的轴承B，旋转轴通过轴承A和轴承B分别与安装杆A和安装杆B转动连接，旋转轴的外侧套设与45度斜齿轮A相配合的45度斜齿轮B，45度斜齿轮A与45度斜齿轮B啮合连接，旋转轴的外侧套设行走轮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920301774.6
(22)申请日 2019.03.08
(73)专利权人 青岛开拓隆海制冷配件有限公司
地址 266113 山东省青岛市红岛经济区锦
海路1号
专利权人 新昌县方圆轴承科技创新服务中
心
(72)发明人 陈林君 赵梅春 吴竹明 陈春君
(74)专利代理机构 杭州华鼎知识产权代理事务
所(普通合伙) 33217
代理人 潘钦颖
(51)Int.Cl.
B23K 37/04
(2006.01)
(54)实用新型名称
储液器与气液分离器一体式结构焊接工装
(57)摘要
本实用新型公开了储液器与气液分离器一
体式结构焊接工装，包括机体，机体的底部设有
支撑座，支撑座的顶端设有支撑柱，支撑柱的顶
端转动连接有焊接架，焊接架设有承托组件与锁
紧组件，承托组件与锁紧组件相匹配，焊接架的
两端均活动连接有限位机构。本实用新型实现了
储液器与气液分离器之间焊接精确，整个焊接过
程只需一人即可完成，节省了人力、时间，提高了
加工效率。
权利要求书1页 说明书5页 附图4页
CN 209886983 U
2020.01.03
C
N
2
0
9
8
8
6
9
8
3
U
1.储液器与气液分离器一体式结构焊接工装，其特征在于：包括机体，所述机体的底部
设有支撑座，所述支撑座的顶端设有支撑柱，所述支撑柱的顶端转动连接有焊接架，所述焊
接架设有承托组件与锁紧组件，所述承托组件与所述锁紧组件相匹配，所述焊接架的两端
均活动连接有限位机构。
2.根据权利要求1所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所述
焊接架包括转动座与支架，所述承托组件与所述锁紧组件均设于所述支架的一侧，所述转
动座固定连接于所述支架的另一侧，所述转动座与所述支撑柱的顶端铰接，所述限位机构
活动连接于所述支架上。
3.根据权利要求2所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所述
支架的另一侧固定连接有定位板，所述定位板限定了所述支架转动的角度，所述定位板上
设有第一紧固螺丝，所述支撑柱上设有螺纹孔，所述螺纹孔与所述第一紧固螺丝相匹配。
4.根据权利要求2所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所述
承托组件包括第一承托架与第二承托架，所述第一承托架设于所述锁紧组件的下方，所述
第一承托架与所述支架固定连接，所述第二承托组件设于所述锁紧组件的上方，所述第二
承托组件与所述支架活动连接。
5.根据权利要求4所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所述
支架的一侧的顶端设有第一滑槽，所述第二承托架设有滑块，所述滑块设于所述第一滑槽
内，所述第二承托架的两侧均设有锁紧块，所述锁紧块上设有第二紧固螺丝，所述第二紧固
螺丝穿过所述锁紧块拧紧于所述支架的外侧，所述第二承托架的上端面设有第一管托。
6.根据权利要求4所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所述
第一承托架与所述第二承托架均设有第一凹槽，储液器、气液分离器均于第一凹槽相匹配。
7.根据权利要求1所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所述
锁紧组件包括锁紧架与贴紧块，所述锁紧架与所述焊接架转动连接，所述锁紧架上设有第
二滑槽，所述贴紧块滑动连接于所述第二滑槽内，所述锁紧架设有第二凹槽，所述第二凹槽
卡紧储液器、气液分离器的外侧，所述贴紧块紧贴储液器、气液分离器的外侧。
8.根据权利要求2所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所述
限位机构包括底部限位组件与顶部限位组件，所述支架靠近机体中心的一侧设有第三滑
槽，所述底部限位组件活动连接于所述第三滑槽内，所述顶部限位组件固定连接于所述支
架的顶端。
9.根据权利要求8所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所述
底部限位组件包括滑移座、连接杆、L型连杆、限位板与第二管托，所述滑移座与所述连接杆
的一端固定连接，所述连接杆的另一端与所述L型连杆固定连接，所述限位板、所述第二管
托分别固定连接于所述L型连杆的两端。
10.根据权利要求8所述的储液器与气液分离器一体式结构焊接工装，其特征在于：所
述顶部限位组件包括螺杆、支撑杆与第三管托，所述螺杆固定连接于所述焊接架的顶部，所
述支撑杆设于所述螺杆上，所述螺杆上设有螺母，所述螺母拧紧于所述支撑杆的两侧，所述
第三管托固定连接于所述支撑杆上。
权 利 要 求 书
1/1页
2
CN 209886983 U
