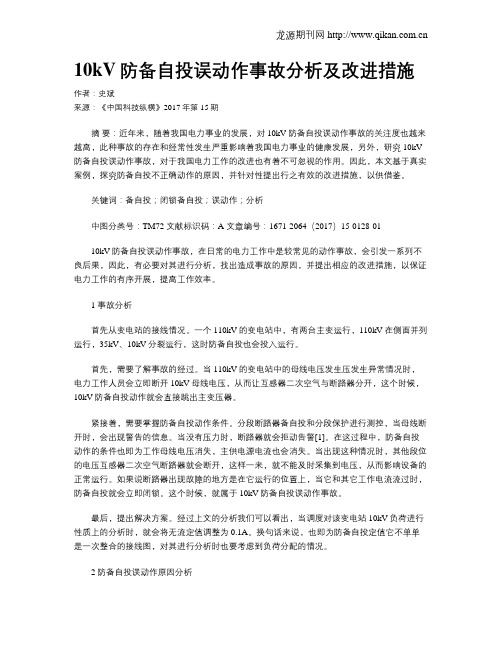

10kV防备自投误动作事故分析及改进措施作者：史斌来源：《中国科技纵横》2017年第15期摘要：近年来，随着我国电力事业的发展，对10kV防备自投误动作事故的关注度也越来越高，此种事故的存在和经常性发生严重影响着我国电力事业的健康发展，另外，研究10kV 防备自投误动作事故，对于我国电力工作的改进也有着不可忽视的作用。
因此，本文基于真实案例，探究防备自投不正确动作的原因，并针对性提出行之有效的改进措施，以供借鉴。
关键词：备自投；闭锁备自投；误动作；分析中图分类号：TM72 文献标识码：A 文章编号：1671-2064（2017）15-0128-0110kV防备自投误动作事故，在日常的电力工作中是较常见的动作事故，会引发一系列不良后果，因此，有必要对其进行分析，找出造成事故的原因，并提出相应的改进措施，以保证电力工作的有序开展，提高工作效率。
1 事故分析首先从变电站的接线情况。
一个110kV的变电站中，有两台主变运行，110kV在侧面并列运行，35kV、10kV分裂运行，这时防备自投也会投入运行。
首先，需要了解事故的经过。
当110kV的变电站中的母线电压发生压发生异常情况时，电力工作人员会立即断开10kV母线电压，从而让互感器二次空气与断路器分开，这个时候，10kV防备自投动作就会直接跳出主变压器。
紧接着，需要掌握防备自投动作条件。
分段断路器备自投和分段保护进行测控，当母线断开时，会出现警告的信息。
当没有压力时，断路器就会拒动告警[1]。
在这过程中，防备自投动作的条件也即为工作母线电压消失，主供电源电流也会消失。
当出现这种情况时，其他段位的电压互感器二次空气断路器就会断开，这样一来，就不能及时采集到电压，从而影响设备的正常运行。
如果说断路器出现故障的地方是在它运行的位置上，当它和其它工作电流流过时，防备自投就会立即闭锁。
这个时候，就属于10kV防备自投误动作事故。
最后，提出解决方案。
经过上文的分析我们可以看出，当调度对该变电站10kV负荷进行性质上的分析时，就会将无流定值调整为0.1A。
10kV电源备自投装置误动作事故分析及改进探讨
10kV电源备自投装置误动作事故分析及改进探讨近年来，电力系统的改造和升级已经成为了各个国家的一大重要任务。
在这个过程中，10kV电源备自投装置（以下简称备自投）的使用已经变得越来越普遍。
然而，在实际运行中，备自投也存在一些问题和风险，容易误动作，导致不必要的事故。
本文将就备自投误动作事故进行分析，并探讨相应的改进方案。
一、备自投误动作事故分析在现代电力系统中，备自投的作用是在主电源出现故障时将负载转移到备用电源上，从而保证电网的连续性和稳定性。
但是，在实际运行中，备自投也容易出现误动作的情况，经常给电力生产和管理带来不必要的麻烦和损失。
针对备自投误动作事故，我们分析其主要原因有以下几个方面：1.控制回路故障：控制回路是备自投正常工作的重要保障。
如果控制回路出现故障，备自投就有可能误动作。
2.动作元件故障：备自投的动作由电磁机构和触点两部分组成。
如果电磁机构的线圈或铁芯存在故障，或触点粘积、烧坏等情况，都会导致备自投误动作。
3.干扰因素：外部的电磁干扰、电压波动等因素也会导致备自投误动作。
4.维护保养不当：备自投作为电力系统的重要设备，若没有定期检查和维护，也会导致误动作。
二、改进方案探讨为了解决备自投误动作事故，我们应该采取一些相应的改进措施。
这里，我们提出以下几点建议：1.提高电气设备的质量：备自投是电力系统中的重要设备之一，其质量的好坏直接影响到系统的运行效率和稳定性。
因此，我们应该加强对备自投的研发和生产，并提高其质量和可靠性。
2.加强维护：为了保证备自投的正常运行，应该定期对其进行检查和保养，及时发现并处理存在的问题，避免因故障而导致误动作的情况发生。
3.研发新技术：随着科技的进步和电力系统的发展，相应的新技术和新材料也不断涌现。
我们应该积极探索新技术的应用，利用先进的技术手段来提升备自投的性能和可靠性。
4.提高人员素质：我们应该加强对电力维护人员的培训和学习，提高其技术水平和操作能力，从而保证备自投的正常运行和节约社会资源。
10kV电源备自投装置误动作事故分析及改进探讨
10kV电源备自投装置误动作事故分析及改进探讨在电力系统中，自投装置是一种用来自动分断电源供应的设备，其主要作用是在设备出现故障时，能够及时检测到故障并切断电源，以保证系统的安全运行。
在实际运行过程中，由于各种原因，自投装置可能会发生误动作的情况，导致电系统的停电，给生产和生活带来不便和损失。
对自投装置的误动作进行事故分析并进行改进探讨，对提高电力系统的可靠性和安全性具有重要意义。
我们需要分析自投装置误动作的原因。
可能的原因有以下几点：1. 供电电压波动：当供电电压发生大幅度波动时，可能会引起自投装置的误动作。
这是因为自投装置的传感器对电压的变化非常敏感，而供电电压的波动超过了设定的门槛值，就会误判为设备故障，从而导致误动作。
3. 传感器故障：自投装置的传感器是检测设备故障的重要部件，如果传感器本身发生故障，就会产生误判信号，导致自投装置误动作。
针对以上的误动作原因，我们可以通过以下方法对自投装置进行改进，以降低误动作的发生率：1. 提高传感器的稳定性和抗干扰能力：可以通过优化传感器的设计和制造工艺，提高传感器的稳定性和抗干扰能力，减少传感器误判的概率。
2. 设置合理的电压波动门槛：可以根据实际情况，设置合理的电压波动门槛，避免供电电压的正常波动引发误动作。
3. 增加故障判断的逻辑判断：可以在自投装置的控制器中增加更多的故障判断逻辑，提高控制器对设备故障的判断能力，减少误动作的发生。
4. 增加冗余控制和保护机制：可以在自投装置中增加冗余的控制和保护机制，如设置双重判断、多级保护，避免单一故障引发误动作。
对于10kV电源备自投装置误动作事故的分析及改进探讨，我们应该重点关注供电电压的稳定性和传感器、控制器的可靠性，并通过合理的设计和优化，增加故障判断的逻辑和冗余控制的机制，以降低误动作的发生率，从而提高电力系统的可靠性和安全性。
10kV电源备自投装置误动作事故分析及改进探讨
10kV电源备自投装置误动作事故分析及改进探讨10kV电源备自投装置是电力系统中重要的一部分，它在电力系统中起着非常重要的作用。
在使用过程中，偶尔会出现误动作的情况，这种情况可能会对电力系统造成严重的影响。
对10kV电源备自投装置误动作事故进行分析并进行改进探讨，对于提高电力系统的可靠性和安全性具有重要的意义。
我们来分析一下10kV电源备自投装置误动作的原因。
误动作是指在没有受到外部干扰的情况下，10kV电源备自投装置进行了不应该进行的操作。
主要的误动作原因包括以下几点：1. 设备故障：10kV电源备自投装置本身可能存在故障，例如元件损坏、接触不良等，导致误动作的发生。
2. 系统参数变化：电力系统中参数的变化可能导致10kV电源备自投装置误动作，例如电压波动、频率异常等。
3. 人为操作失误：在操作过程中，操作人员可能因为疏忽大意、操作失误等原因导致10kV电源备自投装置误动作。
4. 外部环境干扰：外部环境的干扰，例如雷击、电磁干扰等，可能导致10kV电源备自投装置误动作。
针对设备故障这一点，我们可以加强对10kV电源备自投装置的日常检测和维护，及时发现并处理设备故障，保证设备的正常运行。
对于系统参数变化，我们可以改进10kV电源备自投装置的控制逻辑，使其能够更好地适应各种系统参数变化，并在参数变化时能够进行灵活的响应。
针对人为操作失误，我们可以加强对操作人员的培训和管理，提高其操作技能和责任意识，减少因为操作失误导致的误动作。
对于外部环境干扰，我们可以在10kV电源备自投装置的设计和安装中加强对外部环境干扰的考虑，采取必要的防护措施，减少外部环境干扰对设备的影响。
对于10kV电源备自投装置误动作的分析及改进探讨，需要从设备本身的可靠性、系统参数的变化、人为操作和外部环境干扰等方面进行综合考虑，采取相应的措施，以减少误动作的发生，提高电力系统的可靠性和安全性。
还需要在实际应用中对改进措施进行验证和优化，确保其能够有效地减少误动作的发生，提高10kV电源备自投装置的可靠性和安全性。
10kV开关柜合闸闭锁回路的故障处理和改造

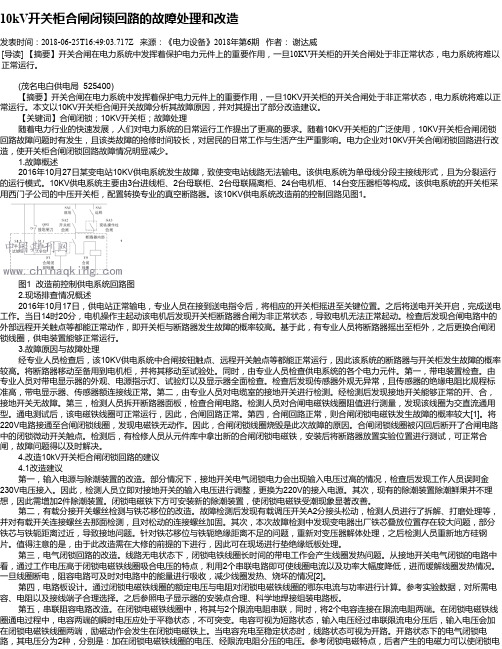

10kV开关柜合闸闭锁回路的故障处理和改造发表时间：2018-06-25T16:49:03.717Z 来源：《电力设备》2018年第6期作者：谢达威[导读] 【摘要】开关合闸在电力系统中发挥着保护电力元件上的重要作用，一旦10KV开关柜的开关合闸处于非正常状态，电力系统将难以正常运行。
(茂名电白供电局 525400)【摘要】开关合闸在电力系统中发挥着保护电力元件上的重要作用，一旦10KV开关柜的开关合闸处于非正常状态，电力系统将难以正常运行。
本文以10KV开关柜合闸开关故障分析其故障原因，并对其提出了部分改造建议。
【关键词】合闸闭锁；10KV开关柜；故障处理随着电力行业的快速发展，人们对电力系统的日常运行工作提出了更高的要求。
随着10KV开关柜的广泛使用，10KV开关柜合闸闭锁回路故障问题时有发生，且该类故障的抢修时间较长，对居民的日常工作与生活产生严重影响。
电力企业对10KV开关合闸闭锁回路进行改造，使开关柜合闸闭锁回路故障情况明显减少。
1.故障概述2016年10月27日某变电站10KV供电系统发生故障，致使变电站线路无法输电。
该供电系统为单母线分段主接线形式，且为分裂运行的运行模式。
10KV供电系统主要由3台进线柜、2台母联柜、2台母联隔离柜、24台电机柜、14台变压器柜等构成。
该供电系统的开关柜采用西门子公司的中压开关柜，配置转换专业的真空断路器。
该10KV供电系统改造前的控制回路见图1。
图1 改造前控制供电系统回路图2.现场排查情况概述2016年10月17日，供电站正常输电，专业人员在接到送电指令后，将相应的开关柜摇进至关键位置。
之后将送电开关开启，完成送电工作。
当日14时20分，电机操作主起动该电机后发现开关柜断路器合闸为非正常状态，导致电机无法正常起动。
检查后发现合闸电路中的外部远程开关触点等都能正常动作，即开关柜与断路器发生故障的概率较高。
基于此，有专业人员将断路器摇出至柜外，之后更换合闸闭锁线圈，供电装置能够正常运行。
10kV电源备自投装置误动作事故分析及改进探讨
10kV电源备自投装置误动作事故分析及改进探讨一、事故概述自投装置是电力系统中的一种自动保护装置，其作用是在电网发生故障时自动切断故障区域，保护电力设备和提高供电可靠性。
而10kV电源备自投装置误动作事故是指在正常运行情况下，自投装置误切断供电，导致正常的生产和供电出现故障。
这类事故给电力系统的安全运行带来极大的危害，因此对此类事故进行分析并进行改进探讨是十分必要的。
二、误动作事故分析（一）误动作原因分析1. 设备故障引发误动作在电力系统中，设备的故障是造成误动作的主要原因之一。
电源备自投装置中的继电器老化或者故障，导致其误判电网运行状态，将正常的运行情况误认为发生了故障而进行误动作。
装置内部的电路接触不良、元器件老化等问题也会引发误动作。
2. 环境干扰引发误动作电力系统运行环境中存在各种干扰源，例如雷电、瞬变、功率频率扰动等，这些干扰可能会使继电器误判电网运行状态，从而引发误动作。
3. 人为因素引发误动作人为因素也是造成误动作的原因之一。
维护人员对设备操作不当、参数设置错误等都可能引发误动作。
误动作会导致供电中断，给生产带来损失，同时也给用户带来不便。
在某些特殊情况下，误动作还可能导致电网的连锁故障，对电力系统的安全运行造成严重影响。
三、改进探讨（一）提高设备可靠性为减少设备故障引发误动作的可能性，可以采取以下措施：1. 加强设备维护和巡检，及时发现并处理设备故障；2. 更新设备，替换老化的继电器和元器件；3. 提高设备的抗干扰能力，采用抗干扰能力更强的元器件和电路。
（三）加强人员培训和管理为减少人为因素引发误动作的可能性，可以采取以下措施：1. 加强对维护人员的培训，提高其操作技能和专业水平；2. 加强对设备操作的规范管理，制定详细的操作规程和标准；3. 加强对设备参数设置的管理，确保参数设置正确有效。
水电站10KV厂用电系统备自投逻辑优化
水电站10KV厂用电系统备自投逻辑优化发布时间：2022-02-16T08:39:51.603Z 来源：《中国科技人才》2021年第28期作者：吴桂合[导读] 因此文章结合实例，就水电站10KV厂用电系统备自投逻辑优化展开分析。
广西桂水电力股份有限公司龙胜发电分公司广西桂林 541000摘要：厂用电系统是保障水电站设备正常运行的重要设施，厂用电中断，轻则引起故障停机，严重时则会导致电厂解列而引发事故。
因此文章结合实例，就水电站10KV厂用电系统备自投逻辑优化展开分析。
关键词：水电站；10KV厂用电系统；自投逻辑；优化措施所谓备自投主要指的是提供给供电网络不间断电源的一种技术措施。
在电力系统中，若工作电源出现故障或者其他原因而无法发挥作用的时候，备自投就能够快速响应，持续进行电源供应，确保电力系统的稳定可靠运行。
于水电站而言，存在诸多电气设备，电源的稳定持续供应就显得尤为重要。
因此，厂用电系统和备自投能否可靠运行，直接关系到水电站的稳定可靠运行。
但是，在实际运用过程中，也存在一些问题，例如相邻的SPB配合不佳，进而导致SPB误操作和故障等。
因此，必须对厂用电力系统备自投逻辑予以优化处置。
1水电站10kV厂用电系统备自投简介以某水电站为例进行分析，选取该电站相邻的两条母线作为10kV电站的设计单元。
母线1、母线2构成备用电源单元，在两个母线段之间设置触点开关。
在正常情况下，两个母线的分母运行。
2号母线通过接触开关连接到外部电源，作为第二备用电源(以下简称第二备用电源)。
备用自动电源的逻辑动作顺序为:母线1下电，母线2上电。
2路车没电了。
总线1是第一个电源，然后是外部电源。
在自动模式下，当主输入线路电压恢复后，主输入线路的功率自动恢复到主输入线路(以下简称自恢复)。
其余的母线使用相同的主接线和逻辑设计原则。
每个母线区段配备一套备用的自动开关装置。
2备自投运行过程中存在问题分析水电站投入运行以来，10kV备用自动供电机组在运行人员切换电源时多次动作，自我恢复失败。
10kV环网配电线路的自动化改造
10 kV环网配电线路的自动化改造摘要：基于配电线路自动化的概念，合理分析配电线路自动化配置原则，并从10 kV环网配电线路场站及终端设备自动化改造、电缆化线路自动化通信改造方案2方面介绍10 kV环网配电线路的自动化改造方案，其中10 kV环网配电线路场站及终端设备自动化改造主要包括变电站及开闭所、环网柜、环网柜与DTU接口、电缆沟道监测等方面；电缆化线路自动化通信改造方案中介绍了复合光缆通信改造方案和电力载波通信改造方案2种自动化通信改造方案。
关键词：环网配电线路；配电网自动化；自动化改造；10kV配电网随着经济的发展，现代化建设的发展也日新月异。
探析10kV配电线路自动化系统功能，在数据采集层面，该系统可支持配电子站与环网柜监测装置的应用，使之具备数据通信、处理、交换等功能。
在实时监控与操作层面，该系统的故障恢复策略，具有智能及灵活特点，可提供多样化的恢复方案，有效辅助人工操作，并规避直接控制问题，对多点故障进行处理。
在电缆化线路层面，该系统可设置特定功能。
1 传统10KV环网配电线路系统运行模式的概述根据对我国传统配电网络线路的研究可以发现，在实际的10kv环网配电线路系统运行模式通常是采用了“架空线路集中智能”的方式进行有关电力网络配电线路运行的装配操作。
“架空线路集中智能”这一智能系统模式通常情况下是指在实际的配电网络线路架设环节通过在运行现场的FTU设备将实际的故障信息发送给系统监控的主站点，并由主站点根据电网中实际的运行情况进行结构的拓扑，从而针对该系统中可能存在的故障进行定位，并通过隔离的方式保障剩余正常电路的顺利进行。
与此同时，主站点会通过根据线路实际的计算充分的考量实际运行中的电网损伤情况和负载问题，继而作出对于配电线路影响情况最小的处理模式。
2 配置原则在10kV配电线路自动化系统运行中，探析常见的电缆故障，应包括电缆馈线故障、沟道敷设电缆故障、直埋电缆外力破坏事故、用户侧故障等。
10kV电源备自投装置误动作事故分析及改进探讨
10kV电源备自投装置误动作事故分析及改进探讨随着电气化建设的不断发展，10kV电源备自投装置在配电网络中扮演着越来越重要的角色。
然而，在使用过程中，该设备偶尔会发生误动作事故，对电网的正常运行带来不利影响。
因此，本文从误动作原因、分析、改进等方面对该类故障展开探讨。
一、误动作原因10kV电源备自投装置误动作是指在正常工作情况下，由于某种原因，该装置误认为系统存在电力故障，自动动作，触发系统保护。
造成了虚假的故障判断和系统停电，给用户带来不必要的困扰和损失。
该误动作原因主要有以下几个方面：1. 外界干扰：某些环境因素干扰了10kV电源备自投装置的正常工作，例如雷击、静电、地震等。
2. 软件故障：10kV电源备自投装置的程序出现了错误，例如参数设置不当、算法不完善等。
3. 硬件故障：设备元器件老化、损坏、接触不良等导致了设备的误动作。
二、分析为了避免误动作事故的发生，需要对该类事故进行深入分析，找到原因，采取有效措施，下面就误动作事故故障分析进行阐述：1. 检查装置的工作环境：10kV电源备自投装置都有一定的环境参数要求，例如温度、湿度等。
检查这些参数是否符合要求，避免外界干扰。
2. 检查装置软件：10kV电源备自投装置中的软件也容易出现故障，需要对其进行定期检查和维护。
3. 检查装置硬件：对装置硬件进行定期检测，发现问题及时维修或更换，以免因接触不良、元器件老化等原因引起误动作。
三、改进探讨1. 硬件改进：可选用新型智能型10kV电源备自投装置替换老化的传统型设备。
新型设备具有更高的稳定性和可靠性，减少故障发生几率。
2. 软件改进：对旧设备进行改装，用更先进的软件对其进行升级和优化，提高设备的性能和可靠性，有效降低误动作发生率。
3. 全面监控：对设备进行全面监控，实时监测设备运行情况，发现问题立即报警，并及时采取措施，保证设备的稳定运行。
综上所述，10kV电源备自投装置误动作是造成电力事故的一个重要因素。
10kV电源备自投装置误动作事故分析及改进探讨
10kV电源备自投装置误动作事故分析及改进探讨一、引言10kV电源备自投装置是电力系统中的重要设备，能够在主电源出现故障时及时投入备用电源，保证电力系统的正常供电。
近年来发生了一些10kV电源备自投装置误动作事故，给电力系统的稳定运行带来了一定的风险。
二、事故分析1. 误动作原因（1）设备故障：备自投装置内部元器件的过电流、过温等故障可能导致误动作。
（2）外界干扰：雷击、电磁干扰等环境因素可能引起备自投装置的误动作。
（3）人为操作不当：操作人员对备自投装置的操作不熟悉或违反操作规程可能导致误动作。
2. 误动作后果（1）停电风险：备自投装置误动作后会导致主电源的断电，从而导致停电风险。
（2）设备损坏：误动作时备自投装置的开关可能会烧毁，需要进行维修或更换，增加系统的维护成本。
三、改进措施1. 设备检修定期对备自投装置进行检修，检查元器件的状况，及时更换老化或故障的元件，确保装置的正常运行。
2. 环境保护加强对备自投装置周围环境的防护，设置避雷器和隔离设备，减少雷击和电磁干扰对装置的影响。
3. 操作培训对操作人员进行专业培训，提高其对备自投装置操作的熟悉程度，遵守操作规程，减少操作失误引起的误动作事故。
4. 技术升级采用先进的技术装备，如使用微处理器控制系统，提高备自投装置的稳定性和抗干扰能力，减少误动作的发生。
四、结论通过对10kV电源备自投装置误动作事故的分析，可以得出以下结论：误动作的原因主要有设备故障、外界干扰和人为操作不当；误动作会导致停电风险和设备损坏；改进措施包括设备检修、环境保护、操作培训和技术升级。
只有通过这些改进措施的实施，才能有效防止10kV电源备自投装置误动作事故的发生，确保电力系统的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
针对10kV开闭所备自投回路进行的改造
作者：靳俞楠张劼
来源：《华中电力》2013年第09期
摘要：本文介绍了一个在10KV开闭所现场验收过程中由于施工方厂家保护备自投接线遗漏造成备自投功能不完整的缺陷，并针对此缺陷对备自投的基本原理、回路接线判别及功能不完整的原因进行了详细地分析，指出造成此缺陷的原因是由于施工方厂家工作人员责任心不强。
希望其他继电保护工作人员引起注意，避免类似情况发生。
关键词：备自投装置；二次回路；备自投功能
1.前言
现阶段社会发展飞快，对于供电可靠性要求越来越高，开闭所在配备双电源的情况下，备自投装置的正确动作意义重大。
城市配网方式灵活多变而且突发情况多，备自投装置功能齐全会提升整个电网的供电可靠性、社会影响力。
2.问题简述
备自投装置涉及三个不同间隔设备，回路较一般的线路保护复杂，拥有四种工作方式，涉及多个闭锁条件，技术性强。
2012年11月，组织全面验收西宁城区豪都开闭所，豪都开闭所采用南京南瑞RCS-9651CS备自投自动装置，它可实现各电压等级、不同主接线方式的备用电源自投和分段（桥）断路器过流保护测控。
在传动试验过程中发现，备自投传动备分段功能不能实现，备自投设置为方式3、4，备分段功能不能正常充电。
备自投备分段方式异常有可能导致方式改变后备自投无法动作，从而全站失压。
经查线翻阅资料等查明备自投功能二次回路中两进线开入接点未接入，更正后，备自投功能实现。
3.备自投装置基本原理：
3.1备用电源自投逻辑说明：
分段（或桥）断路器和进线（或双圈/三圈变压器）两种电气元件的备用电源自投功能，包括四种备自投方式。
方式1和2：对应#1和#2进线互为明备用的两种动作方式。
方式3和4：对应通过分段（或桥）断路器实现II母和I母互为暗备用的两种动作方式。
备自投装置引入电源1、电源2和分段开关的位置接点（TWJ）或断路器的辅助接点（常开），用于系统运行方式判别，自投准备及自投动作。
分段开关的TWJ和KKJ可以从装置自身操作回路引入，也可以通过辅助参数整定从外部引入。
分段（桥）开关自投（方式3、方式4）：当两段母线分列运行时，装置选择分段（桥）开关自投方案。
充电条件：
1）I、II母均三相有压；
2）1DL、2DL在合位，3DL在分位。
3）经备自投充电时间后充电完成。
3.2方式3--I母失压：
3.2.1放电条件：
1）3DL在合位经短延时；
2）I、II母均无压（三相电压均小于Uwyqd），延时15s；
3）本装置没有跳闸出口时，手跳1DL或2DL（KKJ1或KKJ2变为0）
4）引至‘闭锁方式3自投’和‘自投总闭锁’开入的外部闭锁信号；
5）1DL、2DL、3DL的TWJ异常；使用本装置的分段操作回路时，控制回路断线，弹簧未储能（合闸压力异常）；
6）1DL、1DLF开关拒跳；
7）整定控制字或软压板不允许I母失压分段自投。
3.2.2动作过程：当充电完成后，I母无压（三线电压均小于无压起动定值）、I1无流、II 母有压起动，经Tt3延时后，两对电源1跳闸接点动作跳开1DL、I母需要联切的开关。
确认1DL跳开和1DLF跳开后，且I母无压（三线电压均小于无压合闸定值）或满足同期条件3（检同期3投入时）经Th34延时合上3DL。
3.3方式4--II母失压：
3.3.1放电条件
1）3DL在合位经短延时；
2）I、II母均无压（三相电压均小于Uwyqd），延时15s；
3）本装置没有跳闸出口时，手跳1DL或2DL（KKJ1或KKJ2变为0）
4）引至‘闭锁方式4自投’和‘自投总闭锁’开入的外部闭锁信号；
5）1DL、2DL、3DL的TWJ异常；使用本装置的分段操作回路时，控制回路断线，弹簧未储能（合闸压力异常）；
6）2DL、2DLF开关拒跳；
7）整定控制字或软压板不允许II母失压分段自投。
3.3.2动作过程：当充电完成后，II母无压（三线电压均小于无压起动定值）、I2无流、I 母有压起动，经Tt4延时后，两对电源2跳闸接点动作跳开2DL、II母需要联切的开关。
确认2DL跳开和2DLF跳开后，且II母无压（三线电压均小于无压合闸定值）或满足同期条件3（检同期3投入时）经Th34延时合上3DL。
4原因分析
4.1 传动过程
在保护传动试验过程中，逐层分析过程如下：
4.1.1 控回断线：
传动时控制回路正常，不影响备自投充电。
4.1.2 弹簧未储能：
分段断路器储能正常，未打出告警信号。
4.1.3 BZT充电时间：
备自投充电时间设置为20S，试验情况下合理。
4.1.4 BZT动作：
传动时备自投运行正常未有动作。
4.1.5 闭锁：
方式1、2、3、4闭锁未有输入，不能导致充电不正常。
4.2 回路及装置
4.2.1 对10kVI、II段母线PT交流电压回路中分段备自投保护装置背板电压端子进行测量，如图1所示：
测量备自投保护装置背板电压端子，数值显示一切正常。
电压回路无异常。
4.2.2 对分段备自投保护装置液晶屏状态量信息进行调阅如图2所示：
通过调阅菜单选择，发现采样值显示一切正常并且各侧开关TWJ，KKJ位置正常！
4.3 假设分析
此时进行假设：
分段开关TWJ，KKJ由自身操作回路有问题，改为由外部引入，进行试验，如图3所示：
分段断路器TWJ引入设置，0代表自身操作回路引入，1表示从外部引入。
分段断路器KKJ引入设置，0代表自身操作回路引入，1表示从外部引入
将保护装置背板相关开关量输入接线图，（如图4）对照设计图中开关量输入接线：
阅读说明书后发现分段TWJ和KKJ可以从装置自身操作回路引入，此处并未连接。
故进行改进，措施如下：
320结点：TWJ引入正电
321结点：KKJ不引入电压
此时进行试验：试验成功！
4.4原因分析
针对此次整个试验过程来分析，可以得出导致备自投功能备分段功能不能实现的要因在于：
1、备自投装置处于方式3、4时，由于分段断路器TWJ和KKJ，开入不正常而不能正常充电；
2、分段断路器TWJ从自身操作回路中引入出现错误；
3、分段断路器KKJ从自身回路中引入出现错误。
5 总结：
备自投装置作为目前绝大多数10kV开闭所运行的主要保护，承担着保证用户可靠供电的重要责任。
其接线的正确与否，功能齐全与否直接影响到配电网可靠稳定经济的运行。
如果备自投功能不能满足电网的需要，则会使整个电网的运行以及对用户的可靠供电产生很大的安全隐患。
因此，在新建开闭所验收投运工作中，继电保护工作人员应主抓设备试验传动验收关，对设备功能的齐全性，传动试验的正确性进行负责，并针对电网的需求对设备功能的完整性进行校核，发现接线出错应及时的给与建议，及时进行调整，保障投运工作的顺利进行，为电网安全稳定经济的运行把好前关。
