一、概述
开尔文四线测试是一种用于测量电阻器等元件电阻值的方法，它可以
有效地消除测试线的电阻对测量结果的影响，提高测量精度。
该方法
由英国物理学家威廉·开尔文于19世纪中期发明，因此得名。
二、传统测试方法存在的问题
在传统的两线测试方法中，电阻器两端分别接上测试仪表和测试线，
而测试线本身具有一定的电阻值。
这就意味着，在测量过程中，电流
不仅流过了被测元件，还流经了测试线本身。
因此，测量结果会受到
测试线电阻值的影响，并导致误差。
三、开尔文四线测试原理
开尔文四线测试通过增加两条额外的“感应”引出线来消除这种误差。
这两条引出线被称为“感应”引出线，它们与被测元件相连但不通过
任何负载。
这样，在测量时只有被测元件两端产生压降，并且只有这
个压降才会被仪表检测到。
四、实现方法
实现开尔文四线测试需要使用特殊的接头和仪表。
接头中有四个引出线，其中两个是用于接入测试仪表的，另外两个则是“感应”引出线。
仪表需要具备四线测量功能，可以独立测量被测元件的电阻值，而不
受测试线电阻值的影响。
五、优点
开尔文四线测试方法可以有效地消除测试线电阻对测量结果的影响，
提高了测量精度。
因此，在需要高精度测量电阻值的场合（例如校准
实验室、生产线等）中广泛应用。
六、总结
开尔文四线测试方法通过增加“感应”引出线来消除测试线电阻对测
量结果的影响，提高了测量精度。
该方法在需要高精度测量电阻值的
场合中得到广泛应用。
半导体开尔文测试原理
半导体开尔文测试原理引言：半导体开尔文测试原理是一种用于测量半导体材料电阻的方法。
通过该原理，可以准确地测量出半导体材料的电阻值，从而了解其电导性能。
本文将详细介绍半导体开尔文测试原理的基本概念、测量方法和应用领域。
一、基本概念半导体开尔文测试原理是基于开尔文电桥原理的一种测试方法。
开尔文电桥是一种用于精确测量电阻的电路，它通过对被测电阻进行四点测量，消除了连接电阻的影响，从而得到准确的电阻值。
半导体开尔文测试原理就是将开尔文电桥应用于半导体材料的电阻测量中。
二、测量方法半导体开尔文测试的主要步骤如下：1. 准备工作：选择合适的测试仪器，如开尔文电桥或四线法测试仪。
同时，确保被测半导体材料表面清洁、平整，以保证测量结果的准确性。
2. 四点测量：将开尔文电桥的两个测量电极接触到被测半导体材料上，另外两个电极用于测量电流。
通过施加恒定电流，测量电压差，并计算出电阻值。
3. 数据处理：根据测得的电阻值，进行数据处理和分析。
可以通过计算、绘制曲线等方式，进一步了解半导体材料的电导性能。
三、应用领域半导体开尔文测试原理在半导体材料研究和工业生产中有着广泛的应用。
主要包括以下几个方面：1. 材料研究：通过测量半导体材料的电阻，可以了解其电导性能和导电机制，为新材料的开发和研究提供重要数据。
2. 半导体器件测试：在半导体器件的生产过程中，需要对电阻进行测试，以保证产品质量和性能。
3. 故障分析：当半导体器件出现故障时，可以通过半导体开尔文测试原理来定位故障点，并进行修复。
4. 质量控制：对于批量生产的半导体材料或器件，通过半导体开尔文测试原理进行质量控制，可以保证产品的稳定性和一致性。
结论：半导体开尔文测试原理是一种准确测量半导体材料电阻的方法。
通过该原理，可以得到被测半导体材料的电阻值，进而了解其电导性能。
在半导体材料研究、器件测试、故障分析和质量控制等领域，半导体开尔文测试原理都有着广泛的应用前景。
通过不断的研究和发展，相信半导体开尔文测试原理将为半导体技术的进步和应用提供更多的支持。

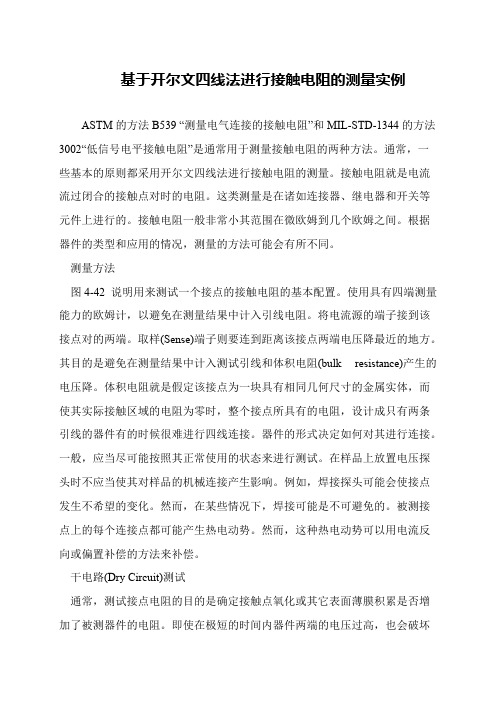

基于开尔文四线法进行接触电阻的测量实例
基于开尔文四线法进行接触电阻的测量实例ASTM的方法B539 “测量电气连接的接触电阻”和MIL-STD-1344的方法3002“低信号电平接触电阻”是通常用于测量接触电阻的两种方法。
通常，一些基本的原则都采用开尔文四线法进行接触电阻的测量。
接触电阻就是电流流过闭合的接触点对时的电阻。
这类测量是在诸如连接器、继电器和开关等元件上进行的。
接触电阻一般非常小其范围在微欧姆到几个欧姆之间。
根据器件的类型和应用的情况，测量的方法可能会有所不同。
测量方法 图4-42 说明用来测试一个接点的接触电阻的基本配置。
使用具有四端测量能力的欧姆计，以避免在测量结果中计入引线电阻。
将电流源的端子接到该接点对的两端。
取样(Sense)端子则要连到距离该接点两端电压降最近的地方。
其目的是避免在测量结果中计入测试引线和体积电阻(bulk resistance)产生的电压降。
体积电阻就是假定该接点为一块具有相同几何尺寸的金属实体，而使其实际接触区域的电阻为零时，整个接点所具有的电阻，设计成只有两条引线的器件有的时候很难进行四线连接。
器件的形式决定如何对其进行连接。
一般，应当尽可能按照其正常使用的状态来进行测试。
在样品上放置电压探头时不应当使其对样品的机械连接产生影响。
例如，焊接探头可能会使接点发生不希望的变化。
然而，在某些情况下，焊接可能是不可避免的。
被测接点上的每个连接点都可能产生热电动势。
然而，这种热电动势可以用电流反向或偏置补偿的方法来补偿。
干电路(Dry Circuit)测试 通常，测试接点电阻的目的是确定接触点氧化或其它表面薄膜积累是否增加了被测器件的电阻。
即使在极短的时间内器件两端的电压过高，也会破坏这种氧化层或薄膜，从而破坏测试的有效性。
击穿薄膜所需要的电压电平通常在30mV到100mV的范围内。
在测试时流过接点的电流过大也能使接触区域发生细微的物理变化。
电流产生的热量能够使接触点及其周围区域变软或熔解。
