伏安法测电阻实验报告单
导体的电阻实验报告
一、实验目的1. 了解导体电阻的基本概念和影响因素。
2. 掌握伏安法测量导体电阻的方法。
3. 通过实验验证电阻与材料、长度、横截面积之间的关系。
二、实验原理电阻是导体对电流阻碍作用的大小，用字母R表示，单位为欧姆（Ω）。
根据欧姆定律，电阻R与导体两端的电压U和通过导体的电流I之间的关系为：R = U/I。
本实验采用伏安法测量导体电阻，即通过测量导体两端的电压和通过导体的电流，然后根据欧姆定律计算电阻值。
三、实验器材1. 电压表2. 电流表3. 电阻丝（不同材料、长度、横截面积）4. 电源5. 开关6. 导线7. 集成电路实验板四、实验步骤1. 将电阻丝的一端连接到电源的正极，另一端连接到开关。
2. 将电流表串联在电路中，连接电源负极和电阻丝的另一端。
3. 将电压表并联在电阻丝两端。
4. 闭合开关，调节电源电压，使电流表和电压表的示数稳定。
5. 记录电压表和电流表的示数，计算电阻值。
6. 改变电阻丝的长度、横截面积或材料，重复步骤4-5，记录数据。
五、实验数据及处理1. 电阻丝1（材料：铜，长度：10cm，横截面积：1mm²）：- 电压U：2V- 电流I：0.5A- 电阻R = U/I = 2V/0.5A = 4Ω2. 电阻丝2（材料：铜，长度：20cm，横截面积：1mm²）：- 电压U：2V- 电流I：0.25A- 电阻R = U/I = 2V/0.25A = 8Ω3. 电阻丝3（材料：铜，长度：10cm，横截面积：2mm²）：- 电压U：2V- 电流I：0.75A- 电阻R = U/I = 2V/0.75A = 2.67Ω4. 电阻丝4（材料：铁，长度：10cm，横截面积：1mm²）：- 电压U：2V- 电流I：0.3A- 电阻R = U/I = 2V/0.3A = 6.67Ω六、实验结果分析1. 电阻与材料的关系：不同材料的电阻不同，铜的电阻较小，铁的电阻较大。
伏安法测量线性电阻阻值(设计性)实验报告
成都信息工程学院物理实验报告（仅供参考）姓名： 石朝阳 专业： 班级： 学号： 实验日期： 2009-9-22 实验教室： 5102-1 指导教师： 【实验名称】 伏安法测线性电阻阻值（设计性） 【实验目的】1. 学会简单的电路设计；明确如何选择仪器和确定最佳测量条件2. 学会分析实验中的系统误差,掌握其修正方法 【实验要求】1.若要求电阻的测量误差%5.1≤∆XX R ,应如何选择仪器和确定最佳测量条件?2.对你所用仪器来说,两种接线方法(即内接法和外接法)其电表内阻给测量引起的系统误差各为多少?你采用哪一种方法?是否必须修正才能满足实验要求的%5.1≤∆XX R R ?3.设计并绘出适当的线路图(图中标仪器规格,元件参数);4.写出测量步骤设计好数据记录表格.5.提出数据处理和误差估算方法. 【仪器和用具】(根据设计需要选择)1.待测电阻两个(Ω≈Ω≈K R R X X 10;1511)2.直流稳压电源一台3.滑线变阻器（500A 3.1,Ω一只；23一，一只；A A 11403,ΩΩ只）4.电压表:(0-2.5-5-10V,0.2级,电压灵敏度333.3Ω/V)一只,(0-1.5-3V,0.5级,电压灵敏度200V /Ω)一只5.电流表:(0-50-100mA,0.5级,表头压降90mV)一只，(0-150-300μA,0.5级,表头压降177mV)一只6.开关数个,导线若干.设计思路提示：（你的实验具体情况可能与下面不同，详细分析你的设计方案，以下仅供参考）1、实验原理：本实验要求用伏安法测量线性电阻的阻值，其实验原理是欧姆定律即：VR I=，通过测量电阻两端的电压，以及流过电阻的电流，根据欧姆定律计算得到电阻的值。
2、设计要求：用伏安法测量线性电阻的阻值的相对误差要不超过 1.5％，即 1.5%xR xR E R ∆=≤。
通过伏安法测量线性电阻的阻值VR I=，是间接测量，需要通过间接测量误差的传递公式而合成，据此： ①根据间接测量误差传递公式： 1.5%x R x R I VE R I V∆∆∆==+≤。
伏安法测电阻实验报告
伏安法测电阻实验报告 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验（一) 实验原理（二) 实验装置图（三）实验器材和规格（三）实验步骤（四）记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后：总结实验注意事项第一方面：电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度，来改变电路中的电阻，从而改变电路中的电流。
2、构造和铭牌意义——200Ω：滑动变阻器的最大阻值：滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。
5、接线方法——6、使用方法——与被调节电路（用电器）串联7、作用——1、保护电路2、改变所在电路中的电压分配或电流大小8、注意事项——电流不能超过允许通过的最大电流值9、在日常生活中的应用——可调亮度的电灯、可调热度的电锅、收音机的音量调节旋钮……实验题目：导体的电阻一定时，通过导体的电流和导体两端电压的关系（研究欧姆定律实验新教材方案）一、提出问题：通过前面的学习，同学们已经定性的知道：加在导体两端的电压越高，通过导体的电流就会越大；导体的电阻越大，通过导体的电流越小。
现在我们共同来探究：如果知道了一个导体的电阻值和它两端的电压值，能不能计算出通过它的电流呢即通过导体的电流与导体两端的电压和导体的电阻有什么定量关系二、猜想与假设：1、电阻不变，电压越大，电流越。
（填“大”或“小”）2、电压不变，电阻越大，电流越。
（填“大”或“小”）3、电流用I表示，电压用U表示，电阻用R表示，则三者之间可能会有什么关系三、设计实验:（一) 实验器材：干电池3节，10 Ω和5 Ω电阻各一个，电压表、电流表，滑动变阻器、开关各一只，导线若干。
（二）实验电路图：1、从研究电流与电压的关系时，能否能否保证电压成整数倍的变化，鉴别一下甲和乙的优劣2、乙图重点：研究的是定值电阻这部分电路，而非整个电路。

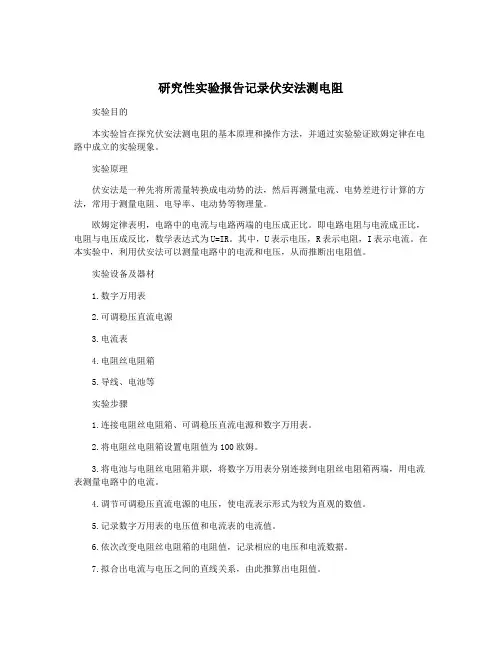

研究性实验报告记录伏安法测电阻
研究性实验报告记录伏安法测电阻实验目的本实验旨在探究伏安法测电阻的基本原理和操作方法，并通过实验验证欧姆定律在电路中成立的实验现象。
实验原理伏安法是一种先将所需量转换成电动势的法，然后再测量电流、电势差进行计算的方法，常用于测量电阻、电导率、电动势等物理量。
欧姆定律表明，电路中的电流与电路两端的电压成正比。
即电路电阻与电流成正比，电阻与电压成反比，数学表达式为U=IR。
其中，U表示电压，R表示电阻，I表示电流。
在本实验中，利用伏安法可以测量电路中的电流和电压，从而推断出电阻值。
实验设备及器材1.数字万用表2.可调稳压直流电源3.电流表4.电阻丝电阻箱5.导线、电池等实验步骤1.连接电阻丝电阻箱、可调稳压直流电源和数字万用表。
2.将电阻丝电阻箱设置电阻值为100欧姆。
3.将电池与电阻丝电阻箱并联，将数字万用表分别连接到电阻丝电阻箱两端，用电流表测量电路中的电流。
4.调节可调稳压直流电源的电压，使电流表示形式为较为直观的数值。
5.记录数字万用表的电压值和电流表的电流值。
6.依次改变电阻丝电阻箱的电阻值，记录相应的电压和电流数据。
7.拟合出电流与电压之间的直线关系，由此推算出电阻值。
实验结果及分析本实验所得数据如下表所示：电阻箱电阻值/欧姆电压值/V 电流值/A100 0.64 0.0062200 1.26 0.0062300 1.92 0.0062400 2.56 0.0063500 3.16 0.0063通过上述数据可以将电流和电压之间的关系绘制成一条直线，其中，电压位于x轴，电流位于y轴。
根据欧姆定律，该直线的斜率为电路的电阻值，即可算出电路中的电阻大小。
经过计算，电路的电阻值为101.27欧姆。
与实际设置的电阻值相比，该结果略微偏差，这可能与仪器误差、线路影响等因素有关。
结论通过伏安法测电阻实验，我们得出的结果表明欧姆定律在电路中是成立的。
同时，我们也发现了实验结果与实际预期值之间的偏差，这表明进行实验时需认真确保实验条件的准确性，增强实验数据的可靠性。
伏安法测电阻实验报告
科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验（一）实验原理（二）实验装置图（三）实验器材和规格（三）实验步骤（四）记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后：总结实验注意事项第一方面：电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度，来改变电路中的电阻，从而改变电路中的电流。
2、构造和铭牌意义——200Ω：滑动变阻器的最大阻值1.5A：滑动变阻器允许通过的最大电流3、结构示意图和电路符号4、变阻特点——能够连续改变接入电路中的电阻值。
5、接线方法——6、使用方法——与被调节电路（用电器）串联7、作用——1、保护电路2、改变所在电路中的电压分配或电流大小8、注意事项——电流不能超过允许通过的最大电流值9、在日常生活中的应用——可调亮度的电灯、可调热度的电锅、收音机的音量调节旋钮？……实验题目：导体的电阻一定时，通过导体的电流和导体两端电压的关系（研究欧姆定律实验新教材方案）一、提出问题：通过前面的学习，同学们已经定性的知道：加在导体两端的电压越高，通过导体的电流就会越大；导体的电阻越大，通过导体的电流越小。
现在我们共同来探究：如果知道了一个导体的电阻值和它两端的电压值，能不能计算出通过它的电流呢？即通过导体的电流与导体两端的电压和导体的电阻有什么定量关系？二、猜想与假设：1、电阻不变，电压越大，电流越。
（填“大”或“小”）2、电压不变，电阻越大，电流越。
（填“大”或“小”）3、电流用I表示，电压用U 表示，电阻用R表示，则三者之间可能会有什么关系？三、设计实验:一）实验器材：干电池 3 节，10 Ω和 5 Ω电阻各一个，电压表、电流表，滑动变阻器、开关各一只，导线若干。
二）实验电路图：1、从研究电流与电压的关系时，能否能否保证电压成整数倍的变化，鉴别一下甲和乙的优劣？2、乙图重点：研究的是定值电阻这部分电路，而非整个电路。
伏安法测电阻
伏安法测电阻实验报告一、实验目的：1.学会设计用伏安法测电阻的实验电路。
2.掌握各种电阻原件伏安特性曲线的测量方法。
3.学会用作图法处理实验数据。
二、实验原理：1.线性元件和非线性原件当一电阻元件两端加上不同的直流电压U时，元件内则有相应的电流I流过，以电流I为纵坐标，电压U为横坐标，做出I−U关系曲线，这便是该电阻元件的伏安特性曲线。
通常情况下，导电金属丝，碳膜电阻，金属膜电阻等，其伏安特性曲线是一条过原点的直线，如图（1）所示。
这类元件称为线性元件，其阻值是一个不随I,U变化的常量。
对于像晶体二极管，热敏电阻等元件，他们的伏安特性曲线不是一条直线，这类元件称为非线性元件，其阻值不是一个常量。
图（1）2.测量电路的选取利用伏安法测电阻常采用如下图所示的两种类型测量电路。
由图可以得出，测量电路的选取在于电源的选取，变阻器R的选取和电表的选取以及连接方式等几方面。
（1）电源的选取实验时常用的直流电源有三种：直流稳压电源，直流稳流电源和固定电压源（如干电池等）。
实验时电源的选取应使所选电源的额定电压和额定电流同负载的额定电压和额定电流相同或稍大较为理想，余量过大浪费电能，会使调节变粗，若使用不慎也易损坏电表。
（2）变阻器的选取与连接方式变阻器的用途是控制电路中的电压和电流，使其达到某一指定的数值，或使其在一定范围内连续变化。
为此，实验中常用变阻器组成分压电路和限流电路，如上图所示。
分压电路是通过变阻器R的滑动端的移动来改变R X两端的电压；限流电路是通过改变变阻器R的阻值来改变电路中电流的。
实验中如能选用合适的直流稳压电源或是稳流电源，一般可不采用变阻器控制电路。
如选用固定电压电源，则需用变阻器来调节R X两端的电压和通过它的电流。
变阻器的连接方式按如下考虑：如所选电源的额定电流大于负载R X的两倍以上，宜选用分压电路。
该电路调节的范围宽且可以调为零值。
实验中希望改变R时，负载R X两端的电压变化要尽量均匀，否则调节困难，给实验带来不便。
伏安法测小灯泡电功率、电阻实验报告
伏安法测小灯泡电功率、电阻实验报告
实验目的，通过伏安法测量小灯泡的电功率和电阻，加深对伏安法的理解，掌握实验操作技能。
实验仪器，电压表、电流表、小灯泡、导线等。
实验步骤：
1. 将电压表和电流表连接好，使其能够测量电路中的电压和电流。
2. 将小灯泡与电源、电压表、电流表连接成电路。
3. 通过调节电源电压和电流表的量程，使得电路中的电压和电流能够被准确测量。
4. 分别测量小灯泡的电压和电流，并记录下实验数据。
5. 根据测得的电压和电流数据，计算出小灯泡的电功率和电阻数值。
实验结果：
根据实验数据计算得出小灯泡的电功率为5W，电阻为10Ω。
实验结论：
通过本次实验，我们成功地利用伏安法测量了小灯泡的电功率和电阻，并得出了准确的实验结果。
实验结果与小灯泡的标称值相符，证明了伏安法的有效性和准确性。
同时，通过本次实验，我们也加深了对伏安法的理解，掌握了实验操作技能。
存在问题及改进措施：
在实验过程中，我们发现在测量电压和电流时，需要注意电路的连接是否牢固，以及仪器的读数是否准确。
在今后的实验中，我们将更加细致地检查实验装置，以确保实验数据的准确性。
实验人员签名，_________ 日期，_________。
伏安法测电阻实验报告
科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验（一) 实验原理（二) 实验装置图（三）实验器材和规格（三）实验步骤（四）记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后：总结实验注意事项第一方面：电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度，来改变电路中的电阻，从而改变电路中的电流。
2、构造和铭牌意义——200Ω：滑动变阻器的最大阻值1.5A：滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。
5、接线方法——6、使用方法——与被调节电路（用电器）串联7、作用——1、保护电路2、改变所在电路中的电压分配或电流大小8、注意事项——电流不能超过允许通过的最大电流值9、在日常生活中的应用——可调亮度的电灯、可调热度的电锅、收音机的音量调节旋钮？……实验题目：导体的电阻一定时，通过导体的电流和导体两端电压的关系（研究欧姆定律实验新教材方案）一、提出问题：通过前面的学习，同学们已经定性的知道：加在导体两端的电压越高，通过导体的电流就会越大；导体的电阻越大，通过导体的电流越小。
现在我们共同来探究：如果知道了一个导体的电阻值和它两端的电压值，能不能计算出通过它的电流呢？即通过导体的电流与导体两端的电压和导体的电阻有什么定量关系？二、猜想与假设：1、电阻不变，电压越大，电流越。
（填“大”或“小”）2、电压不变，电阻越大，电流越。
（填“大”或“小”）3、电流用I表示，电压用U表示，电阻用R表示，则三者之间可能会有什么关系？三、设计实验:（一) 实验器材：干电池3节，10 Ω和5 Ω电阻各一个，电压表、电流表，滑动变阻器、开关各一只，导线若干。
（二）实验电路图：1、从研究电流与电压的关系时，能否能否保证电压成整数倍的变化，鉴别一下甲和乙的优劣？2、乙图重点：研究的是定值电阻这部分电路，而非整个电路。
