Metro1000设备LPBBE性能事件解释
OptiX Metro500EFS单板常见告警和性能事件
OptiX Metro500EFS单板常见告警和性能事件EFS板的常见告警、性能告警和性能事件分别见表1-1、表1-2、表1-3。
表1-1 EFS板的常见告警告警名称告警描述告警产生的可能原因缺省告警级别ALM_GFP_dCSF GFP客户信号丢失GFP客户信号丢失。
紧急ALM_GFP_dLFD GFP失步GFP状态机跳出SYNC状态。
主要ALM_GFP_dSSF GFP服务层信号丢失GFP服务层信号丢失。
紧急B3_EXC_VC3 B3_EXC告警表示高阶通道(B3)误码过量●接收信号衰减偏大。
●光纤头不清洁或光纤连接器不正确。
●上游站发送部分故障。
●本站接收部分故障。
主要B3_SD_VC3 B3_SD为高阶通道（B信号劣化●接收信号衰减偏大。
●光纤头不清洁或光纤连接器不正确。
●上游站发送部分故障。
●本站接收部分故障。
次要BD_STATUS 单板不在位告警●单板未插。
●单板插座已松动。
主要BIP_EXC BIP误码过量BIP2误码过大。
次要BIP_SD BIP信号劣化BIP2误码过大。
次要ETH_LOS 以太网输入信号丢失●以太网网线断掉。
●两个以太网端口工作模式不匹配。
紧急FCS_ERR 校验和出错封装协议一致但是协议参数内容不一致。
紧急FPGA_ABN FPGA状态异常芯片中加载的FPGA数据为FLASH备份区的数据，主区没有FPGA数据或数据错误。
主要HARD_BAD 硬件故障硬件故障。
紧急LCAS_FOPR LCAS接收方向协议失效LCAS模块宿端检测到异常，导致LCAS无法协商或协商不正确。
主要LCAS_FOPT LCAS发送方向协议失效LCAS模块源端检测到异常，导致LCAS无法协商或协商不正确。
主要LCAS_PLCR LCAS接收方向的带宽部分丢失接收方向的实际通道个数小于配置个数，且不为零。
次要LCAS_PLCT LCAS发送方向的带宽部分丢失发送方向的实际通道个数小于配置个数，且不为零。
OptiX Metro 1000 SS42SB2D、SB2R、SB2L单板开局指导书
OptiX Metro 1000 SS42SB2D/ SB2R/SB2L单板开局指导书华为技术有限公司目录（TOC Heading）1简介 .................................................................................................................................. - 4 -1.1单板介绍 .................................................................................................................. - 4 -1.2功能介绍 .................................................................................................................. - 5 -1.3应用场合 .................................................................................................................. - 6 -1.4对外接口特性 ........................................................................................................... - 6 -2单板信号流和告警、性能的说明............................................................. 错误！未定义书签。
2.1业务信号流程 ................................................................................. 错误！未定义书签。

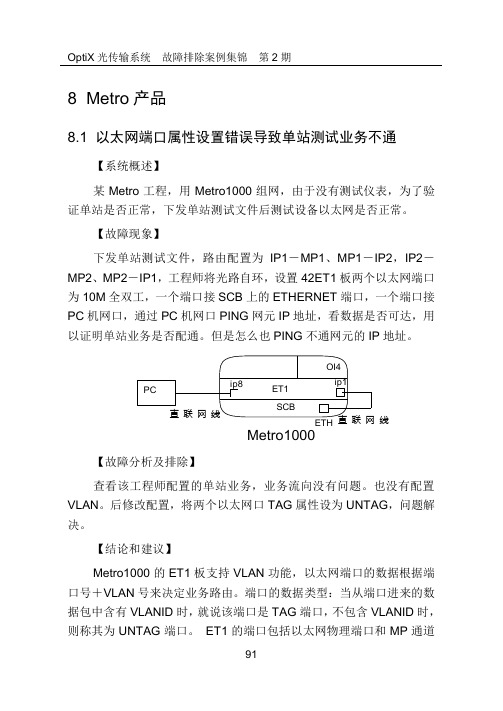

08-METRO产品
8 Metro 产品8.1 以太网端口属性设置错误导致单站测试业务不通【系统概述】某Metro 工程，用Metro1000组网，由于没有测试仪表，为了验证单站是否正常，下发单站测试文件后测试设备以太网是否正常。
【故障现象】下发单站测试文件，路由配置为IP1－MP1、MP1－IP2，IP2－MP2、MP2－IP1，工程师将光路自环，设置42ET1板两个以太网端口为10M 全双工，一个端口接SCB 上的ETHERNET 端口，一个端口接PC 机网口，通过PC 机网口PING 网元IP 地址，看数据是否可达，用以证明单站业务是否配通。
但是怎么也PING 不通网元的IP 地址。
SCB ET1 OI4ip1ip8直联网线PC直联网线Metro1000ETH【故障分析及排除】 查看该工程师配置的单站业务，业务流向没有问题。
也没有配置VLAN 。
后修改配置，将两个以太网口TAG 属性设为UNTAG ，问题解决。
【结论和建议】Metro1000的ET1板支持VLAN 功能，以太网端口的数据根据端口号＋VLAN 号来决定业务路由。
端口的数据类型：当从端口进来的数据包中含有VLANID 时，就说该端口是TAG 端口，不包含VLANID 时，则称其为UNTAG 端口。
ET1的端口包括以太网物理端口和MP 通道端，当一个端口为UNTAG类型时，我们给该端口指定一个默认VLANID。
当一个端口为TAG类型时，根据数据包VLAN ID转发数据，如果进来的数据包中没有VLAN ID标识，端口将丢弃该数据包。
8.2 路由器与ET1板端口工作模式不一致引起IP丢包【故障现象】某地Metro1000设备ET1板的一个以太网口与路由器相连，实际使用中发现二者之间通信不畅，用以太网测试仪测试双方PING包丢包率为10％。
【故障处理】查询Metro1000以太网口的工作模式，为100M半双工，而路由器以太网口则工作于100M全双工模式，将以太网口的工作模式改为100M全双工，双方通信正常，仪表显示丢包率为0，故障排除。

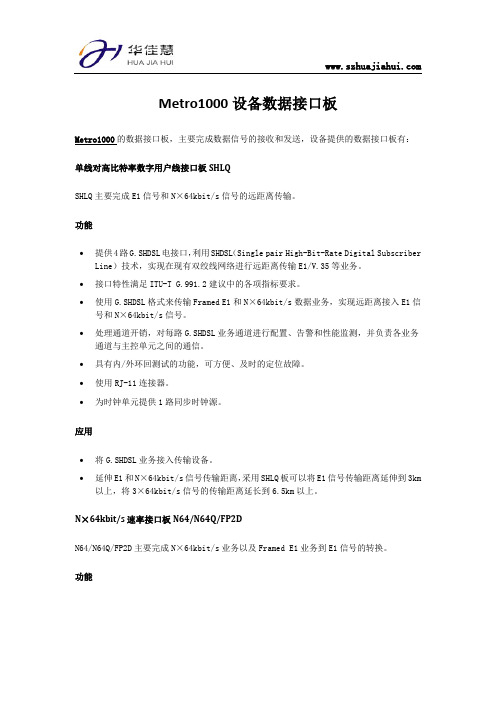

Metro1000设备数据接口板
Metro1000设备数据接口板Metro1000的数据接口板，主要完成数据信号的接收和发送，设备提供的数据接口板有：单线对高比特率数字用户线接口板SHLQSHLQ主要完成E1信号和N×64kbit/s信号的远距离传输。
功能∙提供4路G.SHDSL电接口，利用SHDSL（Single pair High-Bit-Rate Digital Subscriber Line）技术，实现在现有双绞线网络进行远距离传输E1/V.35等业务。
∙接口特性满足ITU-T G.991.2建议中的各项指标要求。
∙使用G.SHDSL格式来传输Framed E1和N×64kbit/s数据业务，实现远距离接入E1信号和N×64kbit/s信号。
∙处理通道开销，对每路G.SHDSL业务通道进行配置、告警和性能监测，并负责各业务通道与主控单元之间的通信。
∙具有内/外环回测试的功能，可方便、及时的定位故障。
∙使用RJ-11连接器。
∙为时钟单元提供1路同步时钟源。
应用∙将G.SHDSL业务接入传输设备。
∙延伸E1和N×64kbit/s信号传输距离，采用SHLQ板可以将E1信号传输距离延伸到3km 以上，将3×64kbit/s信号的传输距离延长到6.5km以上。
N×64kbit/s速率接口板N64/N64Q/FP2DN64/N64Q/FP2D主要完成N×64kbit/s业务以及Framed E1业务到E1信号的转换。
功能应用N64/N64Q/FP2D板主要应用于会议电视、路由器的点到点、点到多点和多点对多点的传输以及多点路由器接入合并等应用情况，从而满足V.35/V.24/X.21/RS-449/EIA-530多协议接口业务和Framed E1业务接入传输网的用户需求。
FP2D适合于中小企业、政府部门、银行证券营业厅等DDN专网的通讯。
Metro1000设备SCB面板说明
Metro1000 设备 PHONE 公务电话接口管脚说明如表 9 所示。 表 9 PHONE 接口管脚说明 管脚号 1 2 3 4 5 6 管脚定义 NC 未使用 NC PHONE_AO PHONE_BO NC 未使用 NC 公务电话口-A 公务电话口-B 功能
16xE1/2xST M-1
S1.1，SC
SS49SCB J01 SS49SCB H01
2xSTM-1 16xE1/2xST M-1
S1.1，LC S1.1，LC
表 10 SCB 单板上的光接口特性 接收 发送光 最大 灵敏 传输 功率 度 距离 （dB （km （dB m） m） ）
120Ω
75Ω
-
16xE1/2xST M-1 16xE1/2xST M-1
L-1.1，LC
L-1.1，LC 1550 –5～0 80 –34
SS49SCB A03
16xE1/2xST M-1
L1.2，SC
SS49SCB B03 SS49SCB E02 SS49SCB J03
16xE1/2xST M-1 2xSTM-1 2xSTM-1
SS49SCB C01
16xE1/2xST M-4
S4.1，SC
1310
–15 ～–8
15
–28
SS49SCB I01
16xE1/2xST M-4
S4.1，LC
SS49SCB K01 SS49SCB I04 SS49SCB F02 SS49SCB D02 SS49SCB C02 SS49SCB K02 SS49SCB I02
表 5 COM2、ALM OUT1、MODEM（F）接口管脚说明 管脚号 3 4 5 6 7 8 管脚定义 HDD_TXD0_O PGND RS232_RXD_O RS232_TXD_O K1OUTA 开关量输出 1 K1OUTB 功能 广播透明发送数据（X1 字节） 信号地 调试串口/X.25 接口接收数据 调试串口/X.25 接口发送数据

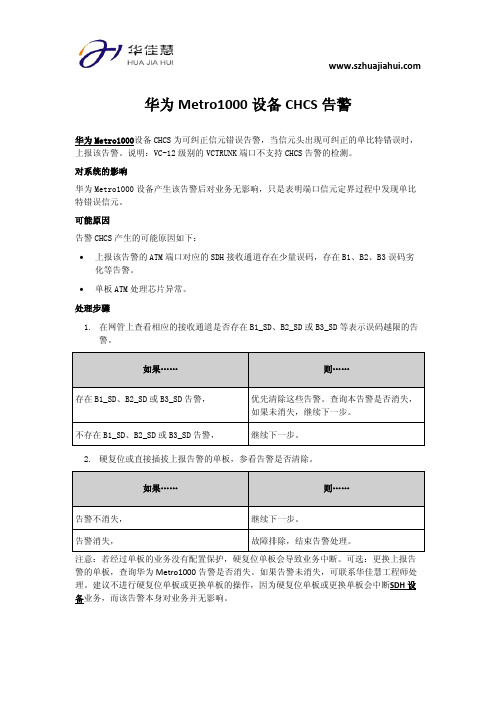

华为Metro1000 设备CHCS 告警
华为Metro1000设备CHCS告警
华为Metro1000设备CHCS为可纠正信元错误告警，当信元头出现可纠正的单比特错误时，上报该告警。
说明：VC-12级别的VCTRUNK端口不支持CHCS告警的检测。
对系统的影响
华为Metro1000设备产生该告警后对业务无影响，只是表明端口信元定界过程中发现单比特错误信元。
可能原因
告警CHCS产生的可能原因如下：
∙上报该告警的ATM端口对应的SDH接收通道存在少量误码，存在B1、B2、B3误码劣化等告警。
∙单板ATM处理芯片异常。
处理步骤
1.在网管上查看相应的接收通道是否存在B1_SD、B2_SD或B3_SD等表示误码越限的告
警。
2.硬复位或直接插拔上报告警的单板，参看告警是否清除。
注意：若经过单板的业务没有配置保护，硬复位单板会导致业务中断。
可选：更换上报告警的单板，查询华为Metro1000告警是否消失。
如果告警未消失，可联系华佳慧工程师处理。
建议不进行硬复位单板或更换单板的操作，因为硬复位单板或更换单板会中断SDH设备业务，而该告警本身对业务并无影响。
Metro1000(OptiX 155&622H)测试光接口指标
Metro1000(OptiX 155/622H)测试光接口指标Metro1000(OptiX 155/622H)光接口收发功率过高或者过低会导致设备产生误码，对业务造成影响，甚至会对设备器件造成损害。
本节介绍如何测试光接口指标，确保设备上的各个光接口的收发光功率正常。
测量光接口板平均发送光功率光接口平均发送光功率过高或者过低会导致设备产生误码，对业务造成影响，甚至会对设备器件造成损害。
前提条件设备已上电。
工具、仪表和材料擦纤纸；尾纤；法兰盘；光功率计注意事项说明：如果光接口板设置了“激光器自动关断ALS”，则光接口板在输入口没有收到光时，输出口将不发光，从而测量不到发送光功率。
如果出现测量不到光功率的情况，请在网管上查询是否开启了激光器自动关断功能。
操作步骤1.用专用擦纤纸清洁待测的尾纤接头和待测光接口板的法兰盘。
2.根据被测单板光接口的实际光波长，设置光功率计的光波长。
3.用测试尾纤连接光接口板的输出光接口和光功率计的测试输入口，如图1所示。
图1 测量平均发送光功率4.待输出功率稳定，读出光功率计上显示的数值，即为光接口板的平均发送光功率。
5.对比测量结果和相应指标，如测量结果不符合指标，应查找原因，直至测量合格。
测量光接口板实际接收光功率完成平均发送光功率的测量后就需要测量本站实际接收光功率。
前提条件∙对端站的光纤已经布放到本站。
∙对端站已经完成了单站调试。
工具、仪表和材料光功率计；光衰减器；尾纤操作步骤1.根据被测单板光接口的实际光波长，设置光功率计的光波长。
2.拔下被测单板接收光接口的尾纤，将此尾纤连接到光功率计的测试输入口，如图1所示。
图1 测量实际接收光功率3.待接收光功率稳定后，光功率计上显示的数值即为该光板的实际接收光功率。
4.对比测量结果和相应指标，∙如果测量值小于该光接口板的接收灵敏度，转步骤5。
∙如果测量值大于该光接口板的过载光功率，转步骤6。
∙如果测量值在该光接口板的接收灵敏度和过载光功率范围内，说明接收光功率正常，转步骤7。
TB102101 OptiX 155622H(Metro 1000) 以太网业务处理板(ET1)硬件介绍ISSUE2.0
13
华为机密，未经许可不得扩散 文档密级：内部公开
ET1单板组网应用
ET1板主要用于解决以太业务接入、带宽管理和以太业务汇聚等电信应用
领域 。
提供以太网透传能力，将10M/100M端口转换成N个2M，通过传输网传送， 提供局域网用户的互连 ，其协议也只是内部协议，还不能与外部协议对接。 主要用于专线接入，宽带小区点对点的接入 。
SDH环网
4
华为机密，未经许可不得扩散 文档密级：内部公开
以太网业务处理板的作用
ET1板的作用：
1）上行方向：对接入的10M/100M以太网数据帧进行VLAN识 别，根据VLAN或端口来分配带宽，通过ML-PPP协议进行数 据切片，在网络处理模块完成数据缓存和队列调度，并实现 E1至VC-4的映射 。 2）下行方向：从VC-4中恢复出E1信号，在网络处理模块通 过ML-PPP协议完成以太网帧的重组。在网络处理模块，还可 以完成MAC（Medium Access Control 媒体访问控制）层的 转发，从而支持多个局域网的互连 。
23
华为机密，未经许可不得扩散 文档密级：内部公开
告警在信号流中产生的位置
以太网性能 ETH_LOS, LOOPALM SDH性能 BIP_EXC\BIP_SD\BUS_LOC\HP_LOM\LP_RDI\LP_REI LP_RFI\LP_R_FIFO\LP_SIZE_ERR\LP_SLM\LP_TIM LP_UNEQ\TEMP_ALARM\TU_AIS\TU_LOP\UP_E1_AIS LOOPALM\MP_PS
18
华为机密，未经许可不得扩散 文档密级：内部公开
ET1单板组网应用
多点到一点的汇聚
metro1000配置命令
(二)OPTIX 155/622H（METRO1000）命令行文件书写规范1)批处理文件的第一行不能为空行,否则工作站的“sbsterm"软件不会提示“（Yes，No,or All）”。
2）登录网元（以网元ID为1为例)。
注意登录语句前，要加上网元的ID号（PC网管）：＃2：login：1，”nesoft”；＃2表示登陆2号站点 1是用户名 NESOFT是密码根据实际情况更改登陆站点3）设置显示方式：tm155a：false; 固定有本条设置显示方式为false。
如果设置为true，则会在每条命令下发后,产生一大串155A专有的返回码，比较难以理解，所以一般都下发此条命令。
4）停止性能监视:per-set-endtime:15m＆24h，1990-0-0，0*0；固定有本条是为了避免有大量的性能事件上报，影响批处理文件的下发。
如果有性能事件上报，应等上报停止后，再下发下一条命令。
配置全部下发完,最后再启动性能监视.5）初始化系统:cfg-init〈sysall>; 清空SDH设备原有数据固定有6）设置网元参数：cfg—set—nepara:nename="1—市局”：device=sbs155a：gne=true；gne=true;表示该站点为网关网元gne=false;表示该站点为非网关网元网元名统一为“ID-站名”,同一站点有多个网元,可以以“ID—站名（环1）”类似命名。
155/622H的device 为“sbs155a"。
7）创逻辑系统：cfg—create—lgcsys:sys1&sys2；8)定义逻辑系统名称：cfg—set-sysname〈sys1〉：”ring1”；:cfg—set-sysname<sys2〉： "shanghai"；注意逻辑系统名称一定要定义，否则网管上逻辑系统名称的显示可能异常。
逻辑系统的名称建议用该逻辑系统中光板连接方向命名：如果逻辑系统为环则命名为环的名称，为链则命名为对端站名称。
Metro1000(OptiX155622H)硬件描述术语
Metro1000 (OptiX 155/622H)硬件描述术语（一）Metro1000(OptiX 155/622H)硬件描述中，我们常常会遇到许多术语，那么这些术语都各自代表什么意思呢？你可以从下找到答案。
B半双工——是指在发送站点和接收站点之间，同一时刻只能在一个方向上进行数据传输的能力。
绑定——在虚级联业务配置时，指定一绑定号以标识属于同一虚级联业务的VC4，称为绑定。
绑定后的业务有一条发生故障，所有绑定在一起的业务整体倒换。
备份——将重要的数据保存起来以防止原始数据被损坏或者被破坏。
C参考时钟——是指一个非常稳定而精确的能够实现完全自治的时钟，频率——能够作为一个基准提供给其他时钟做比较。
层——将传送网功能划分成一系列层级以便分层描述。
每一层被认为独立生成和转发特征信息。
穿通——传输设备直接将接收的高阶通道开销传送到下一站点，本站不处理，只负责检测。
D带宽——即频带宽度，是一个度量频率范围或频谱宽度的参数，它用单一数值来表示，该单一数值等于两个界限频率之差。
段——段层中的一条路径。
F复用——是指将多个低阶通道层信号适配进高阶通道或多个高阶通道层信号适配进复用段层的过程。
复用段保护——复用段保护功能提供信号从工作通道倒换到保护通道的能力。
G告警——故障或紧急事件发生时，用于通知相关人员的一种声/光指示。
告警反转——一种功能。
对于已配置但未开通业务的端口，告警反转用来避免产生相关告警信息，从而避免告警干扰。
告警指示——在网元设备机架上，有三种颜色不同的指示灯指示网元当前状态：绿灯亮：表示网元已通电；红灯亮：表示有严重告警产生；橙灯亮：表示有普通告警产生。
可通过网管停止网元告警指示。
公务——为不同的工作站点之间的操作工程师或维护工程师提供语音通信。
故障——某一功能无法进行指定操作。
不包括由于预防性维护和外部资源缺乏以及故意设定造成的无法操作。
光接口——是指一种将多个光发送或接收单元连接起来的器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Metro1000设备LPBBE性能事件解释
Metro1000设备LPBBE性能事件表示低阶通道背景块误码。
性能事件属性
对系统的影响
Metro1000设备业务存在误码，需检查原因并及时解决，避免引发告警产生，影响信号传输质量。
如果超过所设置的Bip误码越限和劣化门限，会产生BIP_EXC和BIP_SD告警。
产生原理和可能原因
LPBBE是校验检测的误码数扣除低阶通道不可用时间和低阶通道严重误码秒期间出现的误码（业务级别为VC12时，校验V5字节的前两位，当业务级别为VC3时，校验B3字节）。
外部原因：
∙光纤性能劣化、损耗过高
∙光纤接头不清洁或连接器不正确
∙设备接地不好
∙设备附近有强烈干扰源
∙工作环境温度过高或过低，超出设备可以容忍的正常工作环境温度
设备原因：
∙线路板接收侧信号衰减过大、对端发送电路故障、本端接收电路故障
∙时钟同步性能不好
∙交叉单元与线路板、支路板配合不好
∙支路板故障
∙风扇故障
∙单板失效或性能劣化
相关告警
操作步骤
1.排除外部的故障因素，如接地不好、工作温度过高、线路板接收光功率过低或过高等
问题；接着观察线路板误码情况。
2.若某站所有线路板都有误码，则可能是该站时钟单元问题，更换SCB板。
3.若只是某块线路板报误码，则可能是本站线路板问题，也可能是对端站或光纤的问题。
定位出故障单板后，可通过更换单板解决。
4.若条件允许，可使用环回法定位故障。
5.若只有支路误码，则可能是本站交叉单元和支路板配合有问题。
更换支路板和SCB板
进行故障点确认、排除故障。
资料由华佳慧SDH设备销售有限公司提供，转载请保留。
