大跨度车幅式索膜张拉结构施工技术控制
大跨度桥梁施工控制
大跨度桥梁施工控制引言大跨度桥梁施工是一项复杂的工程，需要对施工过程进行全面的控制和管理。
本文将介绍大跨度桥梁施工控制的关键要点，包括施工前准备、施工过程控制、施工质量控制等方面的内容。
施工前准备前期调研与设计在开始施工前，必须进行充分的前期调研和设计工作。
这一阶段的工作主要包括对桥梁所处地理环境、地质条件、交通状况等进行详细的调查，以便为后续的施工控制提供准确的数据支持。
此外，还需要进行桥梁的结构设计和施工方案设计，确保施工过程的可行性和安全性。
设备准备与人员培训在施工前，还需要做好设备准备和人员培训工作。
根据施工方案的要求，采购和准备必要的施工设备和机械设备。
同时，对施工人员进行培训，提高他们的技能水平和安全意识，以确保施工过程的顺利进行。
施工过程控制施工进度控制大跨度桥梁施工通常需要分为多个施工阶段进行，每个阶段都有明确的施工任务和时间计划。
在施工过程中，需要根据实际情况对施工进度进行控制和调整。
如果施工进度严重滞后，可能会导致工期延长和成本增加，因此需要及时采取相应的措施来保证施工任务按计划进行。
资源控制在施工过程中，需要对各种资源进行合理的调配和管理。
这些资源包括人力资源、材料资源、设备资源等。
通过合理的资源控制，可以提高施工效率，确保施工过程的顺利进行。
例如，要根据施工任务的需求，合理安排施工人员的工作时间和岗位分工，以提高工作效率。
施工安全控制施工安全是大跨度桥梁施工中最重要的问题之一。
在施工过程中，需要采取一系列措施来确保施工人员的安全。
例如，要对施工现场进行合理的布局和划分，设置安全标志和警示牌，提供必要的安全防护设施等。
此外，还需要定期进行安全培训和演练，提高施工人员的安全意识和应急处理能力。
施工质量控制材料质量控制材料质量是影响大跨度桥梁施工质量的重要因素之一。
在施工过程中，需要对所采购的材料进行质量检验和监控。
只有确保材料的质量合格，才能保证桥梁的施工质量。
施工工艺控制大跨度桥梁施工涉及到许多复杂的施工工艺，如预应力张拉、模板拆除等。
大跨度预应力桥梁结构中的张拉控制应力问题及其施工控制技术研究

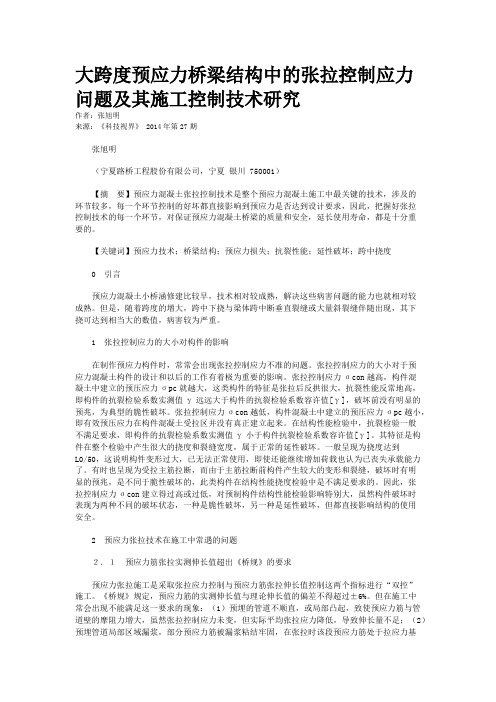

大跨度预应力桥梁结构中的张拉控制应力问题及其施工控制技术研究作者：张旭明来源：《科技视界》 2014年第27期张旭明（宁夏路桥工程股份有限公司，宁夏银川 750001）【摘要】预应力混凝土张拉控制技术是整个预应力混凝土施工中最关键的技术，涉及的环节较多，每一个环节控制的好坏都直接影响到预应力是否达到设计要求，因此，把握好张拉控制技术的每一个环节，对保证预应力混凝土桥梁的质量和安全，延长使用寿命，都是十分重要的。
【关键词】预应力技术；桥梁结构；预应力损失；抗裂性能；延性破坏；跨中挠度0 引言预应力混凝土小桥涵修建比较早，技术相对较成熟，解决这些病害问题的能力也就相对较成熟。
但是，随着跨度的增大，跨中下挠与梁体跨中断垂直裂缝或大量斜裂缝伴随出现，其下挠可达到相当大的数值，病害较为严重。
1 张拉控制应力的大小对构件的影响在制作预应力构件时，常常会出现张拉控制应力不准的问题。
张拉控制应力的大小对于预应力混凝土构件的设计和以后的工作有着极为重要的影响。
张拉控制应力σc on越高，构件混凝土中建立的预压应力σpc就越大，这类构件的特征是张拉后反拱很大，抗裂性能反常地高，即构件的抗裂检验系数实测值γ远远大于构件的抗裂检验系数容许值[γ]，破坏前没有明显的预兆，为典型的脆性破坏。
张拉控制应力σcon越低，构件混凝土中建立的预压应力σpc越小，即有效预压应力在构件混凝土受拉区并没有真正建立起来。
在结构性能检验中，抗裂检验一般不满足要求，即构件的抗裂检验系数实测值γ小于构件抗裂检验系数容许值[γ]。
其特征是构件在整个检验中产生很大的挠度和裂缝宽度，属于正常的延性破坏。
一般呈现为挠度达到L0/50，这说明构件变形过大，已无法正常使用，即使还能继续增加荷载也认为已丧失承载能力了。
有时也呈现为受拉主筋拉断，而由于主筋拉断前构件产生较大的变形和裂缝，破坏时有明显的预兆，是不同于脆性破坏的，此类构件在结构性能挠度检验中是不满足要求的。
预应力张拉索施工控制要点
预应力张拉索施工控制要点【摘要】：随着城市建设的发展与建筑技术的进步，大跨度建筑已经成为建筑结构发展的主要方向之一。
体育类建筑大空间大跨度，一直是设计师们思考和追求的方向。
本文以某体育中心为例，阐述预应力张拉索施工过程中的控制要点。
【关键词】：张拉索工艺流程提升措施前言：随着人们对钢筋和预应力术认识的不断深入，如何节约材料及如何设计更加美观的结构成为大新课题。
于是索结构逐渐进入人们的视野，高承载力及空间利用高效率使其成为一种常见的结构形式。
结合某体育中心工程实例及索结构工程中的监理实践经验，主要从预应力张拉索施工准备、施工工序及流程、施工过程等方面阐述施工控制要点。
1.工程概况某体育中心项目建设用地面积158123.40平方米，净用地面积为138341.32平方米，总建筑面积144160平方米。
由1个30000座体育场、1个8000座体育馆和1个1000座游泳馆组成，并配套建设户外体育公园。
体育场整体结构呈“椭圆”形（如图1所示），椭圆屋盖长轴长为237.66米，短轴长为205.9米，结构顶标高为46.5米，如图1所示。
上部结构有三大部分组成：1）赛场内区域看台罩棚，采用大开口车辐式索承网格结构；2）赛场外区域屋盖，采用张弦结构体系；3）屋盖立面采用平面桁架结构体系。
体育场的索系施工主要包含6根Ф110mm的优质密封索和72根Ф75、Ф95高钒索钢索形式（如图2所示）图1 体育场三维轴测图图2 张拉索标准立面图1.预应力张拉索施工工艺及流程根据本工程结构特点，索系在提升和连接过程整体按照结构受力顺序进行施工，总体施工顺序为：布置胎架→拼装环索→将斜提的36根径向索与环索连接→安装36个环索垂直提升工装→环索索系提升就位→环索索夹就位→72根径向索安装就位→补装环索上的斜撑→分阶段、分批次张拉径向索（期间部分胎架提前卸载）→拆除支撑胎架→安装屋面、马道等。
在拉索安装过程中，单榀桁架径向索的施工顺序如下：环索索夹就位→径索提升→径向索一端与环索索夹连接就位→径向索索夹与内撑杆连接→径向索索夹与外撑杆连接→径索张拉端索头就位。
大跨度索塔桥梁测量施工的控制技术
大跨度索塔桥梁测量施工的控制技术作者：吴志豪来源：《名城绘》2020年第05期摘要：我国是发展中国家，各种基础建设工程正在如火如荼进行，对道路和交通的需求也不断增多，所以出现了越来越多的大跨度索塔桥梁施工项目。
大跨度索塔桥梁施工对施工质量和测量精度的要求较高，并且大跨度拉桥施工技术有较为独特的特点，所以在实际的施工过程中，需要对施工过程严格控制，根据实际情况做好各项工作，否则将产生施工安全隐患。
基于此，对大跨度索塔桥梁测量施工控制技术展开分析和研究，以期达到提升施工质量的效果。
关键词：大跨度索搭桥梁;测量施工;控制技术大跨度索塔桥梁工程施工难度较高，整体施工较为复杂，涉及较多的施工环节，所以其中存在的安全隐患、风险因素也较多，要求有较高的技术和控制方法完成施工。
为了保证工程项目的施工质量与安全性，必须保证整体结构有合理的受力。
实际工作中应该对施工过程中的各个环节严密控制与监测，这样才能确保有较好的施工质量。
一、主梁空间几何位置测量在施工过程中，主梁悬臂浇筑对中线、节点挠度的测量需要较高的精度，所浇筑过程中需要在每个阶段进行挠度的测量和计算值的比较，同时也完成中线的测量，以判断主梁是否按照标准质量完成浇筑。
首先，在索塔柱两侧的墙上设置测量高程控制基准点，在每节梁段前段30厘米的位置。
四个测点分别布置在横断面处，要想保证控制基准点不受到影响，采取不断复核高程基准点和塔墩水准点的方式。
测量历程与主梁中线偏位时，根据施工现场的中线，采用全站仪完成测量。
在合龙施工环节，其施工质量的完成情况是尤其影响桥梁整体施工的。
所以合龙施工精确度有较高的要求，首先进行龙口三维的整体调整，然后与监控小组密切配合，精确测量主梁空间几何位置以为后续施工提供依据[1]。
二、主梁支架现浇施工控制技术在主梁施工方面，无论是钢筋定位、立模、预埋件定位等测量工作，都需要结合轴线控制网进行，应用的方法包含正倒镜投点、视准线、直角坐标、全站仪坐标等。
大跨度后张拉缓粘结预应力结构施工质量控制
———————————————————————作者简介:李昶（1990-），男，甘肃张掖人，本科，工程师，主要从事建筑工程技术管理。
0引言近年来缓粘结预应力在航站楼、铁路站房、大型场馆等大跨混凝土结构中应用越来越普遍，如何在工程应用中控制预应力施工质量，是一个重要的课题。
文章以长武县育才中学项目综合楼为例，讲述了缓粘结预应力施工的全过程应注意的事项及如何进行质量控制。
1项目概况及施工工艺1.1项目概况及预应力材料长武县育才中学建设项目，总建筑面积20759m 2，主要建设内容包括教学楼，综合楼，宿舍楼等。
其中，综合楼建筑面积4200m 2，建筑高度23.15m ，为地上三层建筑。
其首层为食堂和厨房，二层为报告厅，三层为风雨操场；因使用功能要求，二、三层设计为大跨度预应力结构，最大跨度22.5m ，共有预应力梁18道，其中三层11道，屋面层7道，预应力梁采用后张缓粘结预应力技术。
本项目预应力筋采用缓粘结预应力钢绞线（RPSR-180-540-15.2-1860JGJ/T369-2012），为直径15.2mm 的高强度低松弛钢绞线，fptk =1860MPa 。
弹性模量Ep =195GPa 。
缓凝粘合剂的标准张拉适用期为180d ，标准固化时间为540d 。
缓粘结预应力筋是由钢绞线、外涂缓粘结剂和外包PE 组成。
外包PE 表面须有凸凹不平的压痕，该规格缓粘结预应力筋肋高T 和肋槽深不得低于1.2mm 。
肋中缓凝粘合剂充盈，本项目用15.2mm 缓粘结预应力筋重量为1.35kg/m 。
钢绞线材料进场时要送检，根据试验结果，确定钢绞线的实测弹性模量，再对计算的理论伸长值进行校核。
1.2工艺流程缓结预应力施工主要工艺流程如图1所示。
2后张缓粘结预应力混凝土框架梁施工2.1绑扎梁钢筋及支架定位①框架梁钢筋绑扎时应避让两端锚垫板及预应力筋，必要时对框梁钢筋作适当调整，以保证预应力筋布设束型；在实际施工中，当张拉端垫板与框架梁的负弯矩筋交接处，在满足锚固长度要求的同时可将梁端的负弯矩筋向内缩进200mm 向下弯或侧弯，以留出锚具及埋件位置。
轮辐式大直径高钒双索张弦结构拉索施工技术
２０２０年４月下第４９卷㊀第８期施㊀工㊀技㊀术ＣＯＮＳＴＲＵＣＴＩＯＮＴＥＣＨＮＯＬＯＧＹ４７㊀ＤＯＩ:１０ ７６７２/ｓｇｊｓ２０２００８００４７轮辐式大直径高钒双索张弦结构拉索施工技术∗杨向阳ꎬ蔡宗德ꎬ刘汇东ꎬ何㊀翊ꎬ李㊀艳ꎬ张勤雄(中建三局集团有限公司ꎬ湖北㊀武汉㊀４３００００)[摘要]以乌鲁木齐奥林匹克体育中心体育馆为工程实例ꎬ介绍体育馆轮辐式大直径高钒双索张弦结构拉索施工技术ꎬ阐述预应力施工方案及优化㊁仿真分析㊁拉索施工㊁张拉监测及卸载等ꎬ成功解决轮辐式大直径高钒双索张弦结构拉索施工过程重点㊁难点问题ꎮ[关键词]体育馆ꎻ张弦结构ꎻ拉索ꎻ预应力ꎻ仿真分析ꎻ施工技术[中图分类号]ＴＵ７５８[文献标识码]Ａ[文章编号]１００２￣８４９８(２０２０)０８￣００４７￣０５ＣａｂｌｅＣｏｎｓｔｒｕｃｔｉｏｎＴｅｃｈｎｏｌｏｇｙｏｆＳｐｏｋｅＴｙｐｅＬａｒｇｅ￣ｄｉａｍｅｔｅｒａｎｄＨｉｇｈＶａｎａｄｉｕｍＤｏｕｂｌｅＣａｂｌｅＴｅｎｓｉｏｎＳｔｒｉｎｇＳｔｒｕｃｔｕｒｅＹＡＮＧＸｉａｎｇｙａｎｇꎬＣＡＩＺｏｎｇｄｅꎬＬＩＵＨｕｉｄｏｎｇꎬＨＥＹｉꎬＬＩＹａｎꎬＺＨＡＮＧＱｉｎｘｉｏｎｇ(ＣｈｉｎａＣｏｎｓｔｒｕｃｔｉｏｎＴｈｉｒｄＢｕｒｅａｕＧｒｏｕｐＣｏ.ꎬＬｔｄ.ꎬＷｕｈａｎꎬＨｕｂｅｉ㊀４３００００ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:ＴａｋｉｎｇＵｒｕｍｑｉＯｌｙｍｐｉｃＳｐｏｒｔｓＣｅｎｔｅｒＧｙｍｎａｓｉｕｍｐｒｏｊｅｃｔａｓａｎｅｘａｍｐｌｅꎬｔｈｉｓｐａｐｅｒｍａｉｎｌｙｉｎｔｒｏｄｕｃｅｓｔｈｅｃａｂｌｅｃｏｎｓｔｒｕｃｔｉｏｎｏｆｓｐｏｋｅｔｙｐｅｌａｒｇｅ￣ｄｉａｍｅｔｅｒｈｉｇｈｖａｎａｄｉｕｍｄｏｕｂｌｅｃａｂｌｅｔｅｎｓｉｏｎｓｔｒｉｎｇｓｔｒｕｃｔｕｒｅｉｎｇｙｍｎａｓｉｕｍꎬｅｘｐｏｕｎｄｓｔｈｅｐｒｅｓｔｒｅｓｓｅｄｃｏｎｓｔｒｕｃｔｉｏｎｓｃｈｅｍｅａｎｄｏｐｔｉｍｉｚａｔｉｏｎꎬｓｉｍｕｌａｔｉｏｎａｎａｌｙｓｉｓꎬｃａｂｌｅｃｏｎｓｔｒｕｃｔｉｏｎꎬｔｅｎｓｉｏｎｍｏｎｉｔｏｒｉｎｇａｎｄｕｎｌｏａｄｉｎｇꎬａｎｄｓｕｃｃｅｓｓｆｕｌｌｙｓｏｌｖｅｓｔｈｅｋｅｙａｎｄｄｉｆｆｉｃｕｌｔｐｒｏｂｌｅｍｓｉｎｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｐｒｏｃｅｓｓｏｆｔｈｅｃａｂｌｅｏｆｓｐｏｋｅｔｙｐｅｌａｒｇｅ￣ｄｉａｍｅｔｅｒｈｉｇｈｖａｎａｄｉｕｍｄｏｕｂｌｅｃａｂｌｅｔｅｎｓｉｏｎｓｔｒｉｎｇｓｔｒｕｃｔｕｒｅ.Ｋｅｙｗｏｒｄｓ:ｇｙｍｎａｓｉｕｍｓꎻｔｅｎｓｉｏｎｓｔｒｉｎｇｓｔｒｕｃｔｕｒｅꎻｃａｂｌｅｓꎻｐｒｅｓｔｒｅｓｓｅｄꎻｓｉｍｕｌａｔｉｏｎꎻｃｏｎｓｔｒｕｃｔｉｏｎ∗中建三局集团有限公司课题:乌鲁木齐奥林匹克体育中心关键施工技术研究及应用(ＸＢＸＪ２０１８￣０８)[作者简介]杨向阳ꎬ工程师ꎬＥ￣ｍａｉｌ:５１２９２６８２５＠ｑｑ.ｃｏｍ[收稿日期]２０２０￣０１￣０１０㊀引言大跨度空间预应力钢结构主要有杂交结构和张力结构ꎮ杂交结构的典型形式有张弦结构㊁斜拉结构和弦支穹顶结构ꎮ张弦结构既具备预应力结构的受力合理㊁质量小等特点ꎬ又具备比张力结构更方便制作㊁安装的特点ꎬ在现代民用和公共建筑中受到更多青睐和推广ꎮ受国际预应力技术发展的推动ꎬ近年来ꎬ我国成功研制了大直径高钒索ꎮ高钒索既具有常见预应力索的特点ꎬ更具有高防腐性㊁防火性㊁防退扭性㊁摩擦系数大的特点ꎮ同时ꎬ因索体表面不包覆ＰＥ膜ꎬ免除了施工过程中ＰＥ膜剥除及防护等工序ꎬ极大地提高工作效率ꎮ高钒索张拉在索端跨内实施ꎬ建筑更美观且结构构造处理更方便ꎮ１㊀工程概况乌鲁木齐奥林匹克体育中心体育馆位于乌鲁木齐市会展大道ꎮ结构投影为椭圆形ꎬ长轴１５３ｍꎬ短轴１４３ｍꎮ钢屋盖为轮辐式大直径高钒双索张弦结构(见图１)ꎬ最大跨度１２５ｍꎬ最小跨度１１４ｍꎮ双索张弦辐共２８组ꎬ中心通过刚性环连接ꎬ中心刚性环的上压力环与下拉力环直径均为２０ｍꎬ中心环高１２ ７ｍꎮ图１㊀体育馆屋盖三维示意张弦结构由上弦刚体㊁下弦索及之间索撑组成ꎮ上弦刚体由主径向梁㊁次径向梁㊁环梁㊁中心压力环内钢网格组成ꎻ下设拉索及索撑的主径向梁共２８根ꎻ刚体环梁均于主径向梁处分段ꎬ环梁共６圈ꎻ主径向梁间且环梁间连接设计为次径向梁ꎻ中心压４８㊀施工技术第４９卷力环内由７根主径向梁延伸汇交并形成单层钢网格ꎮ上弦刚体结构不形成任何１榀贯通的张弦梁结构ꎮ下弦索设置于主径向梁下方ꎬ一端索头经锚具组合连接于屋盖支点环梁ꎬ另一端索头经锚具组合连接于中心环下层的拉力环ꎻ单辐预应力构造为双索ꎬ索间距为６２０ｍｍꎬ索长４４ ７６~５０ １５ｍꎬ索径为８０ｍｍꎬ如图２所示ꎮ图２㊀屋盖张弦结构张弦预应力拉索采用镀层为锌￣５％铝￣混合稀土合金的光面钢丝束高钒索ꎮ索体材料弹性模量为１ ６ˑ１０５ＭＰａꎬ抗拉强度为１６７０ＭＰａꎬ单索最小破断力为５５１０ｋＮꎮ拉索两端锚具均为热铸锚ꎬ其中一端为固定锚具ꎬ另一端为可调锚具ꎬ连接件为叉耳式ꎮ可调锚具由可调索头㊁可调锚杯及螺纹调节头组成ꎬ如图３所示ꎮ图３㊀可调锚具根据体育馆分段和吊装方案要求ꎬ在网壳中心布置１个支撑架ꎬ中心环桁架布置１０个支撑架ꎬ在第２道环梁布置２８个支撑架ꎬ外立面环梁下设置５６个支撑架ꎮ支撑架布置平面㊁立面及安装如图４所示ꎮ图４㊀支撑架系统为保证支撑架平面外稳定性ꎬ在支撑架顶部１个节间设置上㊁下２道各２根拉杆ꎬ拉杆规格为ϕ１６０ˑ８ꎬ平面布置如图５所示ꎮ其中ꎬＲ１＝１１ｍꎬＲ２＝３１ｍꎬＲ３＝７１ｍꎮ２㊀预应力施工方案２ １㊀结构特点１)张弦结构可简化为上㊁下弦经中心环过渡的图５㊀支撑架顶部节间拉杆平面布置张弦梁ꎬ但因张弦梁间交叉ꎬ张拉施工时相互之间存在影响ꎮ同时ꎬ因中心环需形成整体才能可靠地与环外结构连接ꎬ分析时以单辐为单元ꎮ２)屋盖檩条与檩托以焊接连接ꎮ为提高施工效率ꎬ该工程檩条在张拉前随结构安装施工ꎮ为减小屋盖刚度ꎬ提高实际施工与仿真分析的契合度ꎬ径向主檩条张拉前施工完成ꎬ环向次檩条一端完成连接㊁另一端以自由的方式临时搁置ꎮ３)张拉施工前ꎬ钢屋盖施工设置３圈临时支撑架ꎬ即屋盖中心铸钢件就位用临时支撑架(中心临时支撑架)㊁中心环下层环形临时支撑架(中心环临时支撑架)㊁主径向梁空中拼接用环形临时支撑架ꎮ２ ２㊀施工方案该工程整体采用分阶段㊁分批㊁分级㊁循环张拉方案ꎮ２ ２ １㊀施工流程施工流程为:拉索制作ң钢屋盖吊装用临时支撑架安装ң钢屋盖吊装及拉索运输进入现场ң檩条安装并适时将拉索转运至安装位置实施散索并安装ң钢屋盖结构验收并搭设张拉施工操作平台ң张拉施工并监测ң卸载ң临时支撑架拆除ꎮ２ ２ ２㊀张拉分批工艺该工程采用一端固定㊁一端张拉的张拉工艺ꎬ张拉端为中心环拉索端ꎮ为避免操作位置的局促及降低施工成本ꎬ选用分批张拉工艺ꎮ将主径向梁轴线单独建立体系并重新编号ꎬ该编号即为拉索组编号ꎬ如图６所示ꎮ经分析ꎬ合理地分批组合为互呈９０ʎ的４组预应力索为１批ꎬ共７批ꎬ如表１所示ꎮ２０２０Ｎｏ.８杨向阳等:轮辐式大直径高钒双索张弦结构拉索施工技术４９㊀图６㊀单索编号表１㊀拉索分批组合批号每批拉索编号第１批１８１５２２第２批２９１６２３第３批３１０１７２４第４批４１１１８２５第５批５１２１９２６第６批６１３２０２７第７批７１４２１２８２ ２ ３㊀分阶段张拉工艺张弦结构在张拉过程中ꎬ通过索㊁索撑等向上对张弦结构的上弦刚体产生等效预应力荷载ꎮ后续张拉形成的局部等效预应力荷载在屋盖结构内进行传递并形成新的结构状态使前期施工形成的索力也随之产生变化ꎮ理论上ꎬ为减小该影响ꎬ应同时张拉或加密张拉阶段ꎮ参考成功案例ꎬ该工程设计２套分阶段张拉方案ꎮ１)４阶段张拉工艺㊀张拉施工分为４个阶段ꎬ第１阶段将全部拉索预紧ꎬ第２阶段将全部拉索分批分级跳跃张拉至最大索力值的５０％ꎬ第３阶段将全部拉索分批分级循环张拉至最大索力值的７０％ꎬ第４阶段将全部拉索分批分级再循环张拉至最大索力值ꎮ２)３阶段张拉工艺㊀张拉施工分为３个阶段ꎬ第１阶段将全部拉索预紧ꎬ第２阶段将全部拉索分批分级张拉至最大索力值的７５％ꎬ第３阶段将全部拉索分批分级张拉至最大索力值ꎮ为进一步优化工艺ꎬ该工程将３阶段张拉工艺深化为２套工艺:分批跳跃张拉工艺及分批顺序张拉工艺ꎮ分批跳跃张拉工艺是将张拉批次顺序跳跃实施ꎬ即按１ꎬ４ꎬ７ꎬ２ꎬ５ꎬ３ꎬ６的顺序张拉施工ꎻ分批顺序张拉工艺是将张拉批次顺序按批号顺序依次实施ꎮ由仿真分析张拉工艺的过程和卸载可知:结构均处于弹性安全状态ꎬ成型后索力与设计要求均接近ꎻ对比工艺间的过程响应ꎬ有差异ꎬ但差异较小ꎮ最后选定３阶段分批顺序张拉工艺ꎬ该工艺张拉周期最短ꎬ成本最低ꎬ施工最方便ꎬ操作安全风险最小ꎮ２ ２ ４㊀分级工艺确定该工程采用分３阶段６级张拉工艺ꎮ①第１阶段㊀预紧ꎻ②第２阶段㊀分７批４级张拉ꎬ分别张拉至该阶段目标索力值的２０％ꎬ５０％ꎬ７５％ꎬ１００％ꎻ③第３阶段㊀分７批２级张拉ꎬ分别张拉至该阶段目标索力值的９０％ꎬ１００％ꎮ３㊀仿真分析３ １㊀分析概况１)仿真分析软件㊀选用ＭｉｄａｓＧＥＮＶｅｒ.２０１７ꎬ计算中考虑几何大变形和应力刚化效应ꎮ２)分析模型㊀桁架构件和梁构件采用梁单元ꎬ撑杆采用释放约束的梁单元ꎻ拉索采用桁架单元ꎻ支撑架采用仅受压节点弹性支撑ꎮ３)材料特性㊀钢材弹性模量为２ ０６ˑ１０５ＭＰａꎬ泊松比为０ ３ꎬ温度膨胀系数为１ ２ˑ１０－５ꎻ拉索弹性模量为１ ６０ˑ１０５ＭＰａꎬ泊松比为０ ３ꎬ温度膨胀系数为１ ２ˑ１０－５ꎮ４)荷载㊀根据施工过程考虑结构自重ꎬ钢构件密度为７ ８５ˑ１０３ｋｇ/ｍ３ꎮ３ ２㊀结果分析１)双索施工张拉力㊀张拉施工实现设计态的张拉力即为拉索的施工张拉力ꎮ经仿真计算ꎬ施工初态的双索施工张拉力总计为２５７０~２７９９ｋＮꎻ后续张拉施工对前期张拉拉索索力产生影响ꎻ设计初态与施工初态的拉索最大预张力不完全吻合ꎮ２)结构变形及杆件内力㊀施工初态的结构最大起拱值为７４ ７ｍｍꎬ杆件最大应力值为１５９ ３ＭＰａꎬ与设计初态偏差分别为４ ９％ꎬ７ ６％ꎬ吻合度较好ꎮ３)初态的临时支撑状态㊀张拉施工前ꎬ钢屋盖仍有３圈临时支撑架ꎮ经仿真分析ꎬ主径向梁在零态向初态转换中已主动脱离胎架ꎻ中心临时支撑架及中心环临时支撑架未脱离结构ꎮ４㊀拉索施工４ １㊀拉索安装１)安装准备㊀包括拉索从材料堆场转运至设计位置下方ꎬ解除包装ꎬ标识㊁索头㊁锚杯㊁索体检查ꎻ散索ꎬ索夹标记修正ꎬ可调索头与可调锚杯间的螺纹调节头的螺纹调节至外伸螺纹的最大位置ꎬ安装机械㊁工具就位ꎬ施工平台搭设等ꎮ２)挂索㊀该工程拉索张拉端在中心环处ꎬ且拉索需穿临时支撑架ꎮ为方便施工ꎬ先采用２５ｔ汽车式起重机吊装张拉端至中心拉力环结构的连接位置并进行销轴连接ꎬ然后将该端卸钩ꎻ再用该汽车式起重机吊装另一索端至临时支撑架穿索位置ꎬ采用卷扬机接载该索端并牵引至拉索另一端与主径向梁的连接位置ꎬ调整并安装销轴即完成１根单索５０㊀施工技术第４９卷挂索ꎻ每组拉索为双索构造ꎬ该处另一根索采用相同工艺完成挂索ꎬ此时即完成１组拉索挂索ꎮ采用相同工艺完成该工程２８组索的挂索ꎮ３)索夹安装㊀采用２５ｔ汽车式起重机并配合高空车实施索夹安装ꎮ先将索夹压板从索夹上取下ꎬ然后将拉索吊升ꎬ接着移动附索夹的撑杆将拉索安装入索夹并使索夹中心对准拉索标记ꎬ再安装索夹压板并拧紧高强螺栓ꎬ最后依据高强螺栓计算的扭矩值对其完成初拧及终拧ꎬ即完成１处索夹的索￣索夹节点安装ꎮ依次完成全部索￣索夹节点安装ꎮ４ ２㊀拉索张拉拉索安装完成ꎬ屋盖钢结构验收合格并对张弦构造全部检查合格ꎬ临时支撑架与结构的连接解除后即可实施拉索张拉ꎮ１)张拉施工平台搭设㊀依据张拉施工特点及安全构造要求搭设张拉施工平台ꎬ该施工平台既满足了施工操作需要也保障了施工操作的安全防护ꎮ考虑中心压力环马道具备张拉施工条件ꎬ且张拉工装移动较外环梁更便利ꎬ将张拉施工平台设置于体育馆中心压力环处ꎮ２)张拉工装安装㊀依据拉索构造特点及布置特征设计专用张拉工装ꎬ张拉工装如图７所示ꎮ图７㊀张拉工装３)张拉机具㊀根据张拉工艺设计ꎬ该工程同时张拉４组拉索ꎬ每组拉索采用１台专用张拉油泵ＺＢ４￣５００加载ꎬ每根索采用２台ＹＣＷ１５０Ｂ穿心千斤顶张拉ꎬ即每组索４台千斤顶ꎮ其他机具有手拉葫芦㊁专用张拉扳手等ꎮ４)张拉索力值与油泵加载值的换算㊀张拉施工前ꎬ对液压油泵油表与千斤顶实施校核标定ꎬ根据校核标定结果及千斤顶对拉索的张拉力与油泵加载液压值的线性关系将分阶段分级的张拉力控制值换算成油泵油表显示的液压控制值ꎮ５)分阶段分批循环分级张拉㊀第１阶段为拉索预紧ꎬ利用专用扳手转动螺纹调节头ꎬ使锚杯向可调索头移动以缩短拉索长度直至拉索拉直绷紧ꎮ第２阶段按前述分批先张拉第１批至该阶段目标索力ꎻ张拉至该阶段的目标索力共分４级同步张拉ꎻ分级张拉至目标值的２０％ң５０％ң７５％ң１００％ꎬ同批张拉的每组索在达到同级张拉值目标后才启动下一级张拉加载ꎬ直至张拉至该批该阶段的目标索力值ꎻ１批张拉完成后转移张拉机具实施下一批张拉ꎬ直至完成该阶段张拉ꎻ该阶段的张拉批次顺序为１~７ꎮ第３阶段张拉在第２阶段完成并分析合理后实施ꎬ工艺类似于第２阶段ꎬ但仅分为２级张拉ꎬ张拉至目标值的９０％ң１００％ꎻ张拉批次顺序为７~１ꎮ张拉加载通过专用扳手不间断地拧紧调节头螺纹的方式实现ꎬ在最后加载阶段通过手拉葫芦牵引专用扳手而予以保障ꎮ６)张拉同步控制㊀该工程对每批每级张拉均实施同步控制ꎮ控制方法为增减油泵加载速度及启停油泵的手动控制工艺ꎮ７)索力加载保障㊀在每级油泵加载达到控制值并拧紧拉索调节头后ꎬ卸载部分油压并重新加载至该级目标值ꎬ再次拧紧调节头ꎬ如此反复加载以实现索力加载保障ꎬ该工程采用３次重复加载工艺保障索力加载ꎮ５㊀张拉监测拉索预张力施工过程是结构从零状态向成型初始态转变的过程ꎮ受施工误差㊁材料实际性能㊁环境温度㊁实际施工与分析模型差异等影响ꎬ实际初态与仿真分析初态存在差异ꎮ为保障施工及使用安全并为下阶段施工提供依据ꎬ该工程对张拉施工实施了索力及位移监测ꎮ５ １㊀索力监测１)索力监测方法㊀平面外频率法ꎮ２)索力监测点㊀第２阶段张拉的第１批及第３阶段张拉的第７批ꎬ即编号１ꎬ８ꎬ１５ꎬ２２索组的共８根索的近中心环索段ꎮ３)索力监测结果㊀张拉工装能有效传递张拉力至拉索ꎬ单索监测索力平均值与理论张拉值的最大偏差为６ ３％ꎬ双索组间监测的单索索力平均值与理论张拉值偏差最大为０ ３％ꎮ５ ２㊀位移监测１)监测位置㊀在编号１ꎬ４ꎬ８ꎬ１２ꎬ１５ꎬ１８ꎬ２２ꎬ２６索组的径向梁端部及从外至内的第５道环梁节点处共设２４个监测点ꎮ２)监测仪器㊀全站仪ꎮ３)监测方法㊀在结构零态测定该２４个监测点位置坐标作为基准值ꎬ每阶段每批张拉结束后测定１次ꎬ张拉完成结构处于初态时再监测全部监测点坐标ꎮ４)监测结果㊀张拉过程产生的最大竖向位移在主径向梁与第５道环梁节点处ꎻ监测竖向位移为８~５１ｍｍꎬ较仿真分析值小２０~２４ｍｍꎮ２０２０Ｎｏ.８杨向阳等:轮辐式大直径高钒双索张弦结构拉索施工技术５１㊀５)监测结果分析㊀形成实际张拉时竖向位移小于仿真分析值的主要因素有:仿真分析选用的材料性能为设计指标值ꎬ实际的材料性能优于设计指标值ꎻ屋面檩条在实际施工时自由端约束条件与实际有偏差ꎻ实际张拉的环境温度较分析设定温度低ꎬ这些均会增加结构刚度ꎮ６㊀卸载张拉施工完成后ꎬ经观察ꎬ主径向梁空中拼接用环形临时支撑架已与屋盖结构完全脱离而实现主动脱胎卸载ꎻ中心环临时支撑架及中心临时支撑架未与屋盖结构脱离ꎬ需被动脱胎卸载ꎮ经分析ꎬ造成该２类临时支撑架未主动脱胎的原因为:尽管中心环及屋盖中心在张拉完成后产生向上的竖向位移ꎬ但结构零态对临时支撑架产生的压缩变形未完全释放ꎬ使临时支撑架仍然与屋盖结构紧贴并仍承受部分荷载ꎮ卸载方法为同比例火焰切割卸载法ꎬ即先将中心临时支撑架支撑构造每次火焰切除１０ｍｍꎬ当结构与临时支撑架不再紧贴时完全切除支撑构造ꎻ在中心临时支撑架卸载后再卸载中心环临时支撑架ꎬ卸载方法为同步同比例火焰切割卸载法ꎬ即同时组织９组人员同步采用中心临时支撑架卸载方法切除支撑构造而完成卸载ꎮ经分析ꎬ中心环及中心临时支撑架卸载后ꎬ拉索组增加索力５~３１ｋＮꎮ７㊀结语１)轮辐式张弦结构选用３阶段(预紧ң７５％ң１００％)分批(互呈９０ʎ中心对称４组索１批)分级(２阶段４级ꎬ３阶段２级)循环顺序张拉工艺可成功实现张拉施工并缩短工期ꎮ２)选用受压不受拉的临时支撑架￣屋盖分析模型能有效模拟并仿真分析张拉施工并确定每阶段每批次每级的张拉力及结构变形ꎮ３)设计合理工装ꎬ采用张拉千斤顶收索＋连续拧紧工艺能实现高钒索施工并有效传递张拉力ꎮ４)采用１台张拉油泵同时对双索组加载能实现双索的均衡张拉ꎮ５)轮辐式张弦结构张拉后的卸载为主动＋被动的综合卸载ꎮ６)该工程卸载后经３次形变监测ꎬ结构稳定ꎬ实现了设计效果ꎮ参考文献:[１]㊀刘伟.高钒索的研制及其在建筑结构中的应用[Ｃ]//第三届中国钢结构产业高峰论坛论文集ꎬ２０１２.[２]㊀张晋勋ꎬ高树栋ꎬ王泽强ꎬ等.国家速滑馆大跨度马鞍形索网结构关键施工技术[Ｊ].施工技术ꎬ２０１９ꎬ４８(２４):４１￣４４ꎬ４８. [３]㊀隋沿辉ꎬ李兆祥ꎬ薛建房ꎬ等.采光顶拉索网平台施工技术[Ｊ].施工技术ꎬ２０１９ꎬ４８(２０):８４￣８６ꎬ９９.[４]㊀赵军ꎬ武超.大跨Ｘ形网格立体共梁张弦结构施工关键技术[Ｊ].施工技术ꎬ２０１８ꎬ４７(１５):８７￣９１.[５]㊀陈峰ꎬ李键ꎬ郝海龙ꎬ等.北京海淀展览馆大跨度预应力管桁架安装技术[Ｊ].施工技术ꎬ２０１８ꎬ４７(８):８￣１０. [６]㊀卫启星ꎬ段有恒ꎬ马锦姝ꎬ等.基于ＢＩＭ的长沙国际会展中心张弦梁施工精细化技术研究[Ｊ].施工技术ꎬ２０１８ꎬ４７(７):１５３￣１５６.(上接第２２页)筋混凝土柱￣钢梁混合连接节点进行抗震性能有限元分析ꎬ结论如下:分析整个梁柱节点在多遇地震梁端ｘ向和ｙ向弯矩作用下ꎬ钢梁上下翼缘端部㊁节点侧板及内部连接钢筋均处于弹性工作状态ꎬ整个节点受力也处于弹性状态ꎬ因此节点受力性能满足设计要求ꎮ分析整个梁柱节点在ｘ向和ｙ向拟静力荷载作用下ꎬ当层间位移角达到框架结构弹塑性层间位移角限值２％时ꎬ其还有一定的承载力和刚度储备ꎬ且节点滞回曲线呈现为饱满梭形ꎬ具有良好的抗震性能ꎬ节点受力性能满足抗震设计要求ꎮ参考文献:[１]㊀ＴｈｅＡＳＣＥｔａｓｋｃｏｍｍｉｔｔｅｅｏｎｄｅｓｉｇｎｃｒｉｔｅｒｉａｆｏｒｃｏｍｐｏｓｉｔｅｓｔｒｕｃｔｕｒｅｓｉｎｓｔｅｅｌａｎｄｃｏｎｃｒｅｔｅ.Ｇｕｉｄｅｌｉｎｅｓｆｏｒｄｅｓｉｇｎｏｆｊｏｉｎｔｓｂｅｔｗｅｅｎｓｔｅｅｌｂｅａｍｓａｎｄｒｅｉｎｆｏｒｃｅｄｃｏｎｃｒｅｔｅｃｏｌｕｍｎｓ[Ｊ].Ｊｏｕｒｎａｌｏｆｓｔｒｕｃｔｕｒａｌｅｎｇｉｎｅｅｒｉｎｇꎬ１９９４ꎬ１２(８):２３３０￣２３５７. [２]㊀ＳＨＥＩＫＨＴＭꎬＤＥＩＥＲＬＥＩＮＧＧꎬＹＵＲＡＪＡ.Ｂｅａｍ￣ｃｏｌｕｍｎｍｏｍｅｎｔｃｏｎｎｅｃｔｉｏｎｆｏｒｃｏｍｐｏｓｉｔｅｆｒａｍｅｓ:Ｐａｒｔ１[Ｊ].Ｊｏｕｒｎａｌｏｆｓｔｒｕｃｔｕｒａｌｅｎｇｉｎｅｅｒｉｎｇꎬ１９８９ꎬ１１５(１１):２８５８￣２８７６. [３]㊀ＧＲＩＦＬＩＳＬＧ.Ｃｏｍｐｏｓｉｔｅｆｒａｍｅｃｏｎｓｔｒｕｃｔｉｏｎ[Ｍ]//ＣｏｎｓｔｒｕｃｔｉｏｎａｌＳｔｅｅｌＤｅｓｉｇｎ.ＥｌｓｅｖｉｅｒＳｃｉｅｎｃｅＰｕｂｌｉｓｈｅｒｓꎬ１９９２. [４]㊀ＹＡＭＡＮＯＵＣＨＩＨ.Ｄｅｖｅｌｏｐｍｅｎｔａｎｄｕｓａｇｅｏｆｃｏｍｐｏｓｉｔｅａｎｄｈｙｂｒｉｄｓｔｒｕｃｔｕｒｅｓ(ＣＨＳ)ｂａｓｅｄｏｎｐｅｒｆｏｒｍａｎｃｅ[Ｍ].Ｐｒｅｓｅｎｔｅｄａｔ１９９５ＡＣＩＦａｌｌＣｏｎｖｅｎｔｉｏｎꎬ１９９５.[５]㊀ＣＯＲＤＯＶＡＰＰꎬＤＥＩＥＲＬＥＩＮＧＧ.ＶａｌｉｄａｔｉｏｎｏｆｔｈｅｓｅｉｓｍｉｃｐｅｒｆｏｒｍａｎｃｅｏｆｃｏｍｐｏｓｉｔｅＲＣＳｆｒａｍｅｓ:Ｆｕｌｌ￣ｓｃａｌｅｔｅｓｔｉｎｇꎬａｎａｌｙｔｉｃａｌｍｏｄｅｌｉｎｇꎬａｎｄｓｅｉｓｍｉｃｄｅｓｉｇｎ[Ｄ].ＤｅｐａｒｔｍｅｎｔｏｆＣｉｖｉｌａｎｄＥｎｖｉｒｏｎｍｅｎｔａｌＥｎｇｉｎｅｅｒｉｎｇＳｔａｎｆｏｒｄＵｎｉｖｅｒｓｉｔｙꎬ２００５. [６]㊀ＰＡＲＲＡ￣ＭＯＮＴＥＳＩＮＯＳＧꎬＷＥＵＧＨＴＪＫ.ＳｅｉｓｍｉｃｒｅｓｐｏｎｓｅｏｆｅｘｔｅｒｉｏｒＲＣｃｏｌｕｍｎ￣ｔｏ￣ｓｔｅｅｌｂｅａｍｃｏｎｎｅｃｔｉｏｎｓ[Ｊ].Ｊｏｕｒｎａｌｏｆｓｔｒｕｃｔｕｒａｌｅｎｇｉｎｅｅｒｉｎｇꎬ２０００ꎬ１２６(１０):１１１３￣１１２１. [７]㊀郭子雄ꎬ朱奇云ꎬ刘阳ꎬ等.装配式钢筋混凝土柱－钢梁框架节点抗震性能试验研究[Ｊ].建筑结构学报ꎬ２０１２(７):９８￣１０５.[８]㊀陆铁坚ꎬ贺子瑛ꎬ余志武ꎬ等.钢￣混凝土组合梁与混凝土柱节点的抗震性能试验研究[Ｊ].建筑结构学报ꎬ２００８(１):７０￣７４.。
张拉膜结构施工方案
张拉膜结构施工方案张拉膜结构施工方案是用张拉系统建造地震、暴风雨或高温潮湿等复杂环境下的结构物。
张拉系统由钢质钢丝绳、拉力应变传感器、控制器和相关支撑结构组成。
它有良好的强度和刚性、高抗震、热应力均匀，能有效地降低结构的抗震能力，从而有效地提高结构物的安全性。
张拉膜结构施工方案的主要设计目的主要是为了抗震性能的提高，使结构物能抵抗复杂环境的风雨等影响。
这项设计技术的主要分为拉力预应力和力学连接两个部分，主要使用的拉力预应力技术是拉膜结构技术，力学连接方面主要使用钢芯螺栓连接技术。
1、拉膜结构技术拉膜结构技术是一种高效而可靠的建筑结构，采用可延展材料（主要是普通PVC膜）与钢绳相结合，拉膜在施工时根据设计要求拉伸到所设定的拉力，并一拉到位即可，无需重复拉力和拆卸等，避免了以前使用索具这样的简单结构在复杂环境中出现松动等缺陷，十分稳定可靠。
2、钢芯螺栓连接技术钢芯螺栓连接技术是将钢芯螺栓与普通螺栓连接在一起，具有较好的抗拉强度和受力均衡性，是拉膜结构施工方案中重要的组成部分。
钢芯螺栓的安装方法一般是先将钢芯螺栓插入钢丝绳，再将钢丝绳扣拉到要求的拉力，最后将普通螺栓或加固片钉在绳芯上以连接钢绳和结构物。
3、张拉膜结构施工方案张拉膜结构施工方案的施工程序主要分为现场施工准备阶段、钢绳体系施工阶段、拉力预压系统施工阶段、力学连接施工阶段、拉膜结构维护阶段和施工维护阶段等。
（1）现场施工准备阶段：首先分析工程所需要的施工设备和用具，并准备好一切施工准备工作。
（2）钢绳体系施工阶段：在设计算法的指导下，根据不同地形和地震烈度划定钢绳体系，合理布置钢绳体系以符合地震烈度等要求。
（3）拉力预压系统施工阶段：本阶段主要安装传感器和控制器，并根据设定的拉力预设一次拉力，以确保拉膜结构有足够的拉力和承载力。
（4）力学连接施工阶段：本阶段主要是安装钢芯螺栓连接件，将钢芯螺栓插入钢绳，再将普通螺栓拧牢，以确保钢绳和结构物的完美连接。
大跨度桥梁施工控制
桥梁 结构 的稳定性 关 系到桥 梁结 构 的安 全 。可 以通 过稳 定分 析计 算 （ 定安 全 系 数 ） 施工 过 程 中 稳 ， 结构 的实 际 刚度和 临 时或 永 久 支撑 情 况 ， 结 合 结 并 构应 力 、 变形情 况来综 合评 定 、 制其 稳定性 。 控
１ ４ 安全 控 制 ．
１４ ３
甘
肃
科
技
第２ ８卷
施工 模 拟分析 理论 ， 即对 桥 梁 结构 各 个 施 工状 态 进 行模 拟分 析 ， 常 采用成 熟 的位 移有 限元理 论 ， 出 通 得 所谓 的 各个施 工状 态 下 的理 论 计 算值 ； 二是 施 工 过 程 中的误 差分 析 、 数识 别和状 态预测 理论 ， 参 即对 实 测值 和理 论值 比较 分析 ， 预测结 构 的状 态 ， 进行结 构 的参 数估 计与 修正 。 施工 控 制 方法 是 施工 控 制 的核 心 问题 ， 要解 它 决 的主要 问题 是如何 考虑 与处理 结构 的实 际状 态 与 理想 目标 状态 之 间的偏差 。桥梁施 工控 制 的方法很 多 ， 的来 讲 可分 为 ： 总 事后控 制法 、 预测 控制法 、 自适 应 控 制法 、 最大 宽容度 法等 。为达 到最 优施工 控制 ，
工控制措施 ， 证桥梁施工的顺利进行并达 到设计 预期 的 目标 成桥状 态。施工控 制内容包 括几何控 制 、 力控制 、 保 应 稳定控制 、 影响因素分析等。介绍 了大跨度桥梁施工控制的必要性 、 任务和 主要 内容 、 制方法 、 控 结构计算分 析方法
以及影 响桥 梁施工控 制的因素 ， 选取 了 ３座不同类型的大跨度桥梁 一连续 刚构桥 、 并 连续梁桥 、 连续 梁拱组合桥 ， 同 时介绍 了施 工控 制的主要 内容 、 方法以及取得 的成果 ， 以供 同类 桥梁施工及施工控制参考 。 关键词 ： 连续刚构桥 ； 连续 梁桥 ； 梁拱组合桥 ； 工控制 连续 施
建筑工程大跨度砼结构张拉技术监理控制要点
建筑工程大跨度砼结构张拉技术监理控制要点本文结合浙江某中学的办公综合楼，简单的分析了大跨度有粘结预应力框架梁的施工技术及施工监理要点。
标签大跨度；预应力；框架梁；监理；要求；控制；要点；验收1 工程概况浙江某办公综合楼建筑面积4500m2，四层全框架结构，该工程于2007年9月开工，2008年7月竣工投入使用。
预应力技术主要使用在于底层2～4层中的大跨度梁悬与挑梁。
其中框架的主梁应采用有粘结预应力的技术，次梁内可采用无粘结预应力技术。
按设计要求，预应力筋采用高强度低松驰钢绞钱，为φs15.24mm，强度标准值fp-tk=1860 MPa，有粘结预应力筋的预留孔道采用金属螺旋波纹管，混凝土强度等级C40，封端混凝土强度为C40微膨胀细石混凝土。
预应力筋主要截面为：900mm×500mm、1100mm×480mm。
其中有粘结预应力最大跨度为16.8m，最大长度35.3m；每孔预应力筋为3～9φs15，张拉控制应力σcon=0.72×1860 =1339MPa。
本文主要阐述有粘结预应力工程施工阶段的施工及监理要点。
2 有粘结预应力框架梁施工主要技术要点2.1 本工程预应力采用后张预应力技术，锚具采用QM15系列锚具，固定端全部采用LQM15-1P型挤压锚，有粘结张拉端采用3～9孔群锚体系。
张拉端和固定端可根据现场施工情况进行调整互换。
2.2 预应力筋的矢高、上下位置及水平位置必须准确控制。
由于梁柱节点处钢筋较密，为保证预应力筋的矢高，普通钢筋绑扎时位置必须准确到位，预应力施工时应先穿设预应力波纹管及钢绞线，然后再绑扎柱箍筋。
预应力筋矢高与普通钢筋相冲突时，应服从预应力筋为原则。
2.3 变角张拉技术。
变角张拉是指用变角块将张拉端的预应力筋按规定方向和转角弯起，使张拉千斤顶的轴线和锚垫板法线呈一定角度并对预应力筋实施张拉工艺，可满足5°～60°的变角要求。
大跨度多单元倒扣式张拉膜施工工法
大跨度多单元倒扣式张拉膜施工工法大跨度多单元倒扣式张拉膜施工工法主要应用于大型建筑结构的覆盖，例如体育馆、展览馆等。
下面将详细介绍该工法的工艺原理、施工工艺以及其他相关要素。
一、前言大跨度多单元倒扣式张拉膜施工工法是一种快速、高效的施工方法，能够实现大跨度建筑结构的覆盖。
通过膜材料的张拉和固定，可以形成稳定的建筑物。
二、工法特点1. 倒扣式设计：该工法采用倒扣式设计，即先悬挂膜材料，再进行张拉和固定。
这种设计能够更好地保护膜材料，在施工过程中减少受损的可能性。
2. 多单元施工：该工法将建筑结构分为多个单元进行施工，每个单元都具有独立的张拉膜系统。
这样能够提高施工效率，减少施工周期。
3. 张拉膜施工：通过张拉膜材料实现建筑结构的形成。
膜材料具有较高的抗拉强度和耐久性，能够满足大跨度建筑结构的要求。
三、适应范围大跨度多单元倒扣式张拉膜施工工法适用于大型建筑结构的覆盖，特别是体育馆、展览馆等场馆。
由于这些场馆常常需要大跨度的空间，所以采用该工法可以更好地满足设计要求。
四、工艺原理1. 施工工法与实际工程之间的联系：施工工法根据实际工程要求进行设计，考虑建筑结构的形状、雨、风和雪等外力作用，以确保建筑物的稳定性。
2. 采取的技术措施：该工法通过倒扣式设计、多单元施工和张拉膜施工等技术措施实现建筑结构的覆盖。
同时，还需要考虑膜材料的选用、张拉力的控制等因素。
五、施工工艺1. 预处理工作：包括清理施工现场、确定施工平面、安装临时支撑等工作。
2. 安装膜材料：首先将膜材料悬挂在临时支承上，然后逐渐张拉和固定。
3. 张拉膜材料：采用张拉设备逐渐施加张拉力，将膜材料拉紧并固定在结构上。
张拉力需要根据设计要求进行控制，以避免膜材料的过度张拉或不足。
4. 固定膜材料：采用适当的方式，如钉子、板螺母等，将膜材料固定在结构上，形成稳定的建筑物。
六、劳动组织根据工程规模和施工周期确定劳动人员的数量和组织形式。
包括项目经理、施工人员、质检员等。
