静压式液位计、静压式液位变送器
侧装静压液位变送器安全操作及保养规程
侧装静压液位变送器安全操作及保养规程一、前言侧装静压液位变送器是一种常用的压力变送器，在中小型工业场所广泛使用。
本文旨在通过详细介绍侧装静压液位变送器的安全操作和保养规程，帮助工业从业人员避免安全事故和延长变送器的使用寿命。
二、安全操作规程1. 变送器安装在安装侧装静压液位变送器时，应按照以下步骤进行操作：1.确认变送器与管道之间的连接方式，根据连接方式正确安装变送器。
2.安装变送器后，检查连接处是否有渗漏现象，如有应及时处理。
3.连接好变送器后，确认变送器是否与管道垂直安装。
注意事项：•变送器与管道连接时，严禁以变送器本身作为支撑。
•在变送器安装之前，应保证操作区域内没有电源开关被误操作，以免对人员安全造成影响。
•安装过程中应佩戴防护手套和护目镜等安全防护用品，避免操作人员因疏忽发生伤害。
2. 变送器使用1.变送器启动前，应确认变送器内部的电气元件和机械元件是否处于正常工作状态。
2.确认变送器所收集的液位信息是否明确、准确，若非同一液面，要进行处理，如：光栅当前两个盲区处采用电容测量等方法处理。
3.变送器启动后应注意变送器指示灯是否正常工作，并可正常读取液位数据。
4.在变送器使用过程中，应随时对变送器参数和液位数据进行监测，如出现异常情况应及时维修或更换变送器。
5.停用变送器时，应关闭变送器与管道之间的反吹开关以保证变送器内部的精密元件受到保护。
注意事项：•在对变送器进行检测、维护、维修或更换操作时，严禁随意对变送器内部元件进行清洗、更改或移动。
•在变送器使用过程中，应确保变送器与供电电源接触良好，以免造成电气障碍或爆炸等意外事故。
•变送器启动过程中，应注意液位是否超出压力范围，如液位超出范围，应及时停止变送器运作并处理液位问题。
3. 变送器维护保养1.经常将变送器清洁干净，使其不受灰尘、腐蚀等外界因素的影响。
2.定期检查变送器电气元件和机械元件是否正常，如有问题及时更换。
3.如有损坏情况，应注意维修变送器，故障相关维修不由客户自行检修更改，确保变送器正常工作。
静压式液位计使用说明书
Endress+Hauser Shanghai Instrumentation Co.Ltd.静压式液位计DB5x 系列一、原理介绍DB5x 系列液位计是根据液体静压原理所设计的。
P=ρgHP ________压力；ρ________测量液体密度；g ________重力加速度；H ________液体高度。
则测量高度H＝P gρ。
若已知液体密度ρ，即可通过测量P 计算出液位H。
二、安装及接线见图探头最好安装在固定的管子中，避免探头在测量中晃动，影响测量精度。
三、调试（带FHB 20显示，参见矩阵表〕1、上电后，可以看到如图显示，其中“V ”及“H ”显示符号及下面的数字表示与操作矩阵相对应的位置。
FHB20有四个按钮，分别为“＋”、“－”、“V ”、“H ”。
其中“＋”“－”为修改参数键；“V ““H ”为选择矩阵位置键。
2、解锁。
按“V “”H “键，将矩阵设定在”V9H9“位置，用“＋”“－”输入“333”，按“V ”或“H ”键确认，即解锁。
同时按“V ”“H ”键，将回到回到“V0H0”位置。
3、液位测量的设置。
按“V ”和”H “键到”V3H0“位置，按”＋“”－“将参数改为”1“（液位）。
将“V3H1“设为”0“（单位米），”V3H2＝液体密度（调试前测量得，如水为1.000)。
V0H2＝测量最大高度（一般为探头的长度）。
V0H3＝0（电流输出允许小于4mA）；V0H3＝1（电流输出不允许小于4mA）。
V0H4＝5（此数字越大，电流输出越稳定）。
V0H5＝0（电流输出4mA 所对应的高度值，单位与V3H1一致）。
V0H6＝（电流输出20mA 所对应的高度值，单位与V3H1一致）。
V0H7＝0（当仪表测量出现错误或故障时电流输出2.2mA）；1（当仪表测量出现错误或故障时电流输出22.0mA）；2（当仪表测量出现错误或故障时电流输出保持错误或故障前的电流，〔建议使用〕）。
4、压力测量的调试V3H0＝3；V3H4＝0（mbar）1（bar）2（mH 2O）；V3H5＝0（℃）1（ ）。
20种液位计工作原理及常见故障分析
20种液位计工作原理及常见故障分析液位计是一种用于测量液体或固体容器中液位高度的仪器。
它在许多工业领域中起着重要的作用，例如化工、石油、制药和食品加工等。
液位计的工作原理和常见故障分析对于保证生产过程的顺利进行至关重要。
在本文中，我将为您详细介绍20种液位计的工作原理及常见故障分析。
1. 浮子式液位计：工作原理：浮子式液位计通过浮子的浮力来测量液位高度。
浮子随着液位的变化而上下移动，通过连杆或链条与指示器相连，指示器显示液位高度。
常见故障分析：浮子被卡住、浮子磨损、指示器故障。
2. 静压液位计：工作原理：静压液位计利用液体的静压力来测量液位高度。
液体通过管道进入测量腔，然后通过压力传感器测量液体的压力，从而确定液位高度。
常见故障分析：压力传感器故障、管道堵塞、液体温度变化引起的测量误差。
3. 振荡式液位计：工作原理：振荡式液位计通过测量液体的共振频率来确定液位高度。
当液位高度改变时，液体的共振频率也会发生变化，通过测量频率变化来确定液位高度。
常见故障分析：共振器故障、电路故障、外部干扰引起的测量误差。
4. 电容式液位计：工作原理：电容式液位计利用液体与电极之间的电容变化来测量液位高度。
液体的介电常数与液位高度成正比，通过测量电容变化来确定液位高度。
常见故障分析：电极腐蚀、电路故障、液体介电常数变化引起的测量误差。
工作原理：激光液位计利用激光束的反射来测量液位高度。
激光束从发射器发出，经过液体后被接收器接收，通过测量激光束的传播时间来确定液位高度。
常见故障分析：激光器故障、接收器故障、激光束被阻挡引起的测量误差。
6. 毛细管液位计：工作原理：毛细管液位计利用液体在毛细管中的上升高度来测量液位高度。
液体通过毛细管上升的高度与液位高度成正比，通过测量上升高度来确定液位高度。
常见故障分析：毛细管堵塞、液体表面张力变化引起的测量误差。
7. 超声波液位计：工作原理：超声波液位计利用超声波的传播时间来测量液位高度。
静压式液位计安装方式及注意事项
静压式液位计安装注意事项较多，如：
静压式液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响静压式液位计的正常工作。
静压式液位计安装必须垂直，与容器引管间应装有球阀，便于检修和清洗。
介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻。
搬运静压液位计时应小心谨慎，以免遭遇碰撞而影响电路的性能。
静压液位计安装的时候，请不要使用导线吊装产品以外的重物。
此外，还有电气连接需严格遵照说明书上的接线方法、在有较大振动的使用场合，建议在液位计上缠绕钢丝，利用钢丝达到减震作用等注意事项。
静压式液位计安装方式建议咨询厂家或专业人士。
自动化技术与仪表--检测仪表 ppt课件
p2 pA ,
p1 pA gh
液位零面
因此，差压变送器正负压室的压力差为
差压传感器测量液 位原理图
p p1 p2 gh
液位测量问题就转化为差压测量问题了。
15
3.量程迁移与零点迁移
(1)无迁移:取压点与液位零面在同一水平面
pA p2
h ρ p1
+-
液位零面
差压传感器测量液 位原理图
法兰式差压变送器测量液位示意图 1—法兰式测量头；2—毛细管；3—变送器
13
3. 量程迁移和零点迁移 • 零点迁移 • 量程迁移
14
3.量程迁移与零点迁移
(1)无迁移:取压点与液位零面在同一水平面
pA p2
h ρ p1
+-
设被测介质的密度为ρ，容器顶部气 相压力为pA，pB是液位零面的压力， p1 、p2是取压口的压力，根据静力学原 理可得
7
3.4.2 静压式液位计
1.检测原理 – 容器中某点的静压力和容器内物位的高度有关：
pB p A gH p pB p A gH
ρ为介质密度，H为液柱高度
A
B
8
– 若液体上方的自由空间为大气压力p0,则根据静 力学原理，有 p B p0 p H pB p0 Hg g g
– 因此要知道液位，需要测出压力容器下部某些 与上部自由空间之间的压力差(或压力)。为此 要用差压(或压力)传感器。
A
B
9
静压式液位变送器 静压式液位计
10
2.实现方法ቤተ መጻሕፍቲ ባይዱ
测量开口容器液位高度的三种压力式液位计。
(a)压力表式液位计 (b)法兰式液位变送器 (c)吹气式液位计 （单法兰式液位变送器）

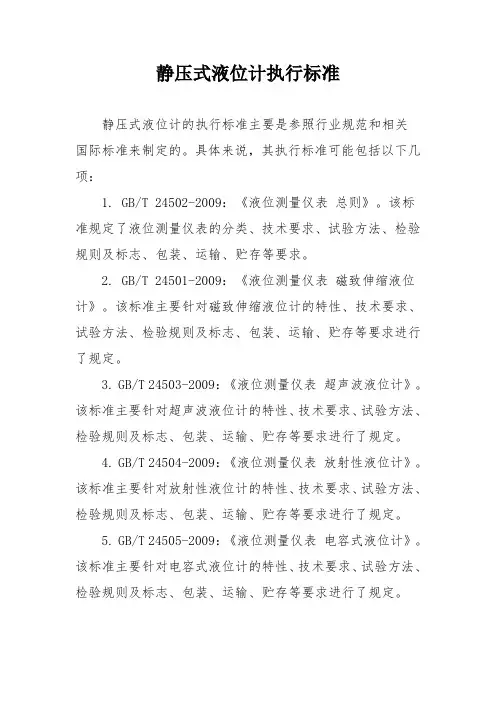

静压式液位计执行标准
静压式液位计执行标准
静压式液位计的执行标准主要是参照行业规范和相关
国际标准来制定的。
具体来说，其执行标准可能包括以下几项：
1. GB/T 24502-2009：《液位测量仪表总则》。
该标准规定了液位测量仪表的分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求。
2. GB/T 24501-2009：《液位测量仪表磁致伸缩液位计》。
该标准主要针对磁致伸缩液位计的特性、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求进行了规定。
3. GB/T 24503-2009：《液位测量仪表超声波液位计》。
该标准主要针对超声波液位计的特性、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求进行了规定。
4. GB/T 24504-2009：《液位测量仪表放射性液位计》。
该标准主要针对放射性液位计的特性、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求进行了规定。
5. GB/T 24505-2009：《液位测量仪表电容式液位计》。
该标准主要针对电容式液位计的特性、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求进行了规定。
静压液位计工作原理
静压液位计工作原理
静压液位计是一种常用的测量仪器，广泛应用于工业领域中对液位的监测和控制。
它基于压力传感原理，通过测量液体所产生的静压力来确定液位的高低。
静压液位计的工作原理是利用液体所受力的特性进行测量。
当液体处于静止状态时，液体上方和下方所受到的压力是平衡的，即上方压力等于下方压力。
根据帕斯卡定律，液体的压力与液体的密度、重力加速度以及液体所处的深度有关。
因此，液体的压力可以表示为P=ρgh，其中P表示压力，ρ表示液体的密度，g表示重力加速度，h表示液体的深度。
静压液位计利用这个原理来测量液体的深度。
它通常由两部分组成：感应装置和显示设备。
感应装置负责感应液体的压力变化并将其转化为电信号，而显示设备则将电信号转化为对应的液位显示。
感应装置一般由一个可移动的浮子和一个压力传感器组成。
当液体的液位上升时，浮子会随之上升，压力传感器会感应到上升的压力，并将其转化为电信号输出。
这个电信号会传送到显示设备上进行处理和显示。
显示设备一般采用数字显示或模拟指针显示的形式，将电信号转化为对应的液位数值或液位高低位置。
通过对电信号的处理，可以实现对液位的监测和控制。
需要注意的是，静压液位计的工作原理在液体的密度和重力加
速度变化较大的情况下会产生误差。
此外，液体的性质和环境条件也会对测量结果产生影响，因此在使用过程中需要进行校准和考虑这些因素的影响。
E+H静压式液位计FMX
电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 功率消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 测量单元的电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 残余波动电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
静压式液位计仪表的调试步骤
静压式液位计仪表的调试步骤静压式液位计在很多地方都超级有用呢。
那它的调试呀，其实也没那么难啦。
先说说安装后的初步检查吧。
就像我们收到一个新玩具，得先看看有没有哪里坏了或者装错了。
看看液位计的外观有没有破损呀，连接的地方是不是都拧紧了。
那些线路的接口，要确保都插得稳稳当当的，可不能松松垮垮的，不然信号怎么好好传输呢？还有传感器部分，要保证它是干净整洁的，没有被什么东西堵住或者沾上脏东西。
接下来就是通电啦。
这就像给它注入生命力一样。
通电之后呀，要看看显示屏有没有正常亮起。
要是不亮，那可就有点小麻烦了，得赶紧检查电源部分是不是接对了，保险丝有没有坏掉之类的。
如果显示屏亮了，那就可以进行下一步啦。
然后就是校准啦。
这可是很关键的一步哦。
要找一个已知液位高度的容器，把液位计放进去。
比如说，你知道这个容器里的液位是50厘米，那液位计显示的数值就得接近这个数值才行。
如果差得太多，就需要调整液位计的参数了。
这个参数调整呀，不同的液位计可能会有点差别。
有些液位计有专门的校准按钮，按一按，然后输入正确的液位数值就好啦。
就像给它纠正错误一样，要耐心点哦。
再就是检查信号传输啦。
液位计测到的液位信息是要传出去给其他设备的，就像我们要把小秘密告诉好朋友一样。
要看看它传输的信号是不是稳定的。
可以用一些检测工具，看看信号有没有中断或者波动特别大的情况。
如果有，那就得顺着线路找找看，是不是哪里受到干扰了，或者线路有破损的地方。
最后呢，要进行一个全面的测试。
让液位在容器里上升或者下降，看看液位计是不是能够准确地跟着变化。
这个过程就像是在考验液位计是不是真的很靠谱。
如果在这个过程中发现有什么不正常的地方，那就再回过头去检查前面的步骤，看看是哪里出了问题。
调试静压式液位计虽然有点小繁琐，但只要我们一步一步来，就像照顾小宠物一样细心，肯定能让它好好工作的啦。
贺德克液位传感器的工作原理
贺德克液位传感器的工作原理我公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。
本公司已成为众大中小企业的固定供应商及国内贸易商合作伙伴,至力于成为行业中之一的公司。
以下是小编我为大家所做的贺德克液位传感器的工作原理介绍，详情如下：贺德克液位传感器是一种测量液位的压力传感器。
静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。
电子贺德克液位传感器用于记录流体技术系统中的液位。
为了满足广泛的客户要求，HYDAC提供了广泛的电容式和非接触式液位开关。
电子液位开关会记录液位，并根据预设输出一个或多个开关信号。
作为选择，液位也可以作为模拟信号（4 ... 20 mA或0 ... 10V）输出。
贺德克投入分体式液位变送器特点：⊙选用进口的高精度、隔离式敏感组件，性能可靠⊙表压或绝压测量⊙量程宽：1mH2O～200mH2O⊙输出：4～20mA或0～5V⊙电源电压：24VDC(12～36VDC)，mV 输出型为恒流1.5mADC 或恒压12VDC 供电⊙精度高，优于0.2%F.S⊙100%防水防潮，防护等级IP68⊙完备的电路功能，调校方便贺德克液位传感器的产品参数：被测介质：液体（弱腐蚀性）压力类型：表压量程： 0～0.1M～1M～3M～5M～10M～20M～50M～100M～200M～500M （水位高/深度,小量程为0.1米）输出：4～20mA（二线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）综合精度： ±0.25%FS、±0.5%FS供电： 24V Dc（9～36VDC）绝缘电阻： ≥1000 MΩ/100VDC负载电阻: 电流输出型：大800Ω电压输出型：大于50KΩ介质温度：-20～85℃环境温度：-20～85℃储存温度：-40～90℃相对湿度： 0～95% RH密封等级：IP68过载能力： 150%FS后，我再为大家介绍一下贺德克液位传感器的工作原理：用静压测量原理：当贺德克液位传感器投入到被测液体中某一深度时，传感器迎液面受到的压强公式为：Ρ = ρ .g.H + Po式中：P ：变送器迎液面所受压强ρ：被测液体密度g ：当地重力加速度Po ：液面上大气压H ：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然，通过测取压强 P ，可以得到液位深度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静压式液位计、静压式液位变送器
一、概述
静压式液位计（静压式液位变送器）采用带不锈钢隔离膜的扩散硅压阻式压力传感器作
为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电
路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，
实现对液体深度的精确测量。静压式液位计精度高，体积小，使用方便，直接投入液体中，
即可测量出变送器末端到液面的液位高度。
静压式液位计（静压式液位变送器）DATA-51系列广泛地应用于城市供排水、污水处理、
水池、油池油罐、水文地质、水库、河道和海洋等领域。
型号意义：
示例说明：
DATA-5102(10mH2O)表示为唐山平升电子生产的4～20mA，精度为0.5%，量程为10m的
静压式液位计。
通讯类型：1—串口; 2—4～20mA
;
精度：0—0.5%; 1—0.1%
;
DATA-5 1 ××（× m H 2 O）
量程：0—×，单位：m(一般在标牌中标注)
采集类型：水位
;
唐山平升电子生产的变送器系列产品
二、工作原理
静压式液位计采用的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工
工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。传感器所处位置的水压通过接
口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网
络补偿了敏感元件的温度性能。
三、性能指标
型号：DATA-51系列
测量介质：液体（对不锈钢壳体无腐蚀）
量程：0～7,10,20,35,70,100m
输出信号：4-20Ma / RS485；
供电电源：12～28V DC（4-20mA输出）
5～28V DC（RS485输出）
4-20mA型水位计负载电阻（Ω）：RL≤（U-8）/0.02（U为电源电压）
RS485型水位计温度测量范围：-10℃～80℃(功能可选)
精度等级： ±0.2%FS；
环境温度： -10℃～80℃
存储温度： -40℃～80℃
过载能力：150%FS
稳定性能：±0.05%FS/年; ±0.1%FS/年
零点温度系数：±0.01%FS/℃
满度温度系数：±0.02%FS/℃
防护等级：IP68
结构材料：
外壳：不锈钢316L 密封圈：氟橡胶
传感器外壳：不锈钢316L 膜片：不锈钢316L
电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）
四、接线图
五、外形结构（单位：mm）：
六、注意事项
1、收到产品时请检查包装是否完好，核对变送器型号与规格是否与您选购的产品相符。
2、禁止测量与不锈钢不相兼容的介质。
3、确保电源供电电压符合供电要求，电源的正、负极与产品的正、负极对应，确保最
高液位在该产品的测量范围内。
4.请避免水位计的电缆接线头浸水，造成导气线内进水，导致水位计进水损坏
5.请避免水位计的电缆线被刀或其他锋利的金属物体划伤，造成水位计进水损坏。
6.传感器属于精密器件，用户使用时请不要自行拆解，更不能触碰膜片，以免造成触碰
损坏。
7.若发现水位计输出信号异常，应及时通知我公司，用户不得随意拆卸外壳，以免造成
不必要损坏。
七、选型提示
1.被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质的密度（水除外）。
2.唐山平升选用聚氨脂材质电缆，聚氨脂较为柔软，耐磨性好，性能优越。若使用聚乙
烯电缆，在订货时要注明。
3.产品安装在多雷雨地区时，建议用户加装防雷击保护装置，并确保产品及电源可靠接
地，可降低雷电对变送器损坏的概率。
4.若静压式液位计（静压式液位变送器）有其它特殊要求，敬请与唐山平升商洽，并在
订单中注明。
