压力容器防爆安全知识培训
压力容器及其他设备基础知识培训
1、压力容器为何要装设安全附件？为了确保压力容器的安全运行，预防由于超压而发生的事故，为了采取措施以杜绝或减少引起容器产生超压的各种因素外，在压力容器上必须装设安全泄压装置。
2、正确操作压力容器的基本条件有哪些？1）不得超温、超压、超负荷。
2）加、卸压速度不能过快。
3）升降温要按指定的速度进行。
4）开车、停车次数要按规定控制次数且压力、温度不能大幅度波动。
5）安全设施要保证齐全、灵敏、可靠。
6）定点、定时、定线路巡回检查。
7）容器发生异常要立即采取正确对策。
3、往复式压缩机的压缩比为什么不能太大？气体在压缩过程中温度要升高，因此在气体被压缩的同时需要进行冷却，否则会消耗动力且破坏了润滑油的润滑效果，甚至会使润滑油着火。
气缸与气体冷却一般是采用水夹套，当压缩比太大（如6以上）时，仅用该种方法冷却是不能奏效的，故压缩比不能太大。
4、压力容器在使用过程中受到操作或使原有内部缺陷扩展的原因有哪些？介质的腐蚀，高速气流的冲刷磨损，压力波动，温度波动，长期受压等。
5、压力容器常见的破坏形式有哪些？塑性破坏、脆性破坏、疲劳破坏、蠕动破坏、腐蚀破坏等。
6、管式换热器的结构？管式换热器是化工生产中应用最广的一种换热器，其结构简单，制造容易，是目前化工厂中主要换热设备。
1）固定管板式换热器主要由外壳、管板、管束封头等部件构成，外壳内装入平衡管束，管束和管板之间用焊接或胀焊的方法连接。
管板与外壳直接焊接，封头与外壳法兰连接。
固定管板式换热器管板薄，造价低，但壳程清洗困难，温差应力存在。
2）U形管式换热器就是换热管弯成U型，两端固定在同一管板上，管束可以自由伸缩，不会因介质温差而产生温差应力，因为这种换热器只有一块管板，管束可以抽出清洗管间，但管内U型弯处不易清洗。
当换热器直径较大时，U型部分支撑有困难，管束抗振性差，这种换热器适用于两种介质温差较大或壳程介质易结垢，需要清洗；管程介质是无杂质，不易结块物料。
3）浮头式换热器的一端管板固定在壳程与管箱之间，另一端管板可以在壳体内自由移动，这种换热器管束的热膨胀是自由的，管束可以抽出，便于清洗管间和管内，其缺点是结构复杂，造价高，运行中浮头处发生泄漏不易检查处理，浮头式换热器适用于壳体和管束温差较大或壳程介质容易结垢的条件。
压力容器知识培训考试试题及答案
压力容器设计人员继续教育培训考核试题一、名词解释最高允许工作压力：在指定的相应温度下，容器顶部所允许承受的最大压力，该压力是根据容器各受压元件的有效厚度，考虑了该元件承受的所有载荷而计算得到的，且取最小值。
整定压力（开启压力）：安全阀在运行条件下开始开启的设定压力。
是在阀门进口处测量的表压力。
泄放压力：系指安全阀的阀瓣达到最大高度时阀入口处的压力。
回座压力：系指阀瓣重新与阀座接触，介质不再排出时的压力。
二.判断题1.安全阀的整定压力任何情况下都不得超过容器的设计压力。
（×）2.《固容规》中，提到的安全附件包括安全阀、爆破片、紧急切断阀、压力表、液位计、壁温测试仪表等。
（√）3.在任何情况下，304L均可以代替304。
（×）4.《固容规》规定：储存液化气体的压力容器应当规定设计储存量，装量系数不得大于0.95。
（√）5.总体采用规则设计标准，局部参照分析设计标准进行压力容器受压元件分析计算的单位，应取得压力分析设计许可项目资格。
（×）6.《压力容器压力管道设计许可规则》中规定：取得D2级压力容器设计许可的设计单位和审批人员，即具备D1级压力容器设计资格和设计审批资格。
（√）7.按《压力容器压力管道设计许可规则》的规定，在设计换证鉴定评审时必须对设计人员进行考核。
（×）8.有一台用无缝钢管作圆筒的压力容器，无损检测比例为20%，圆筒强度计算时取焊接接头系数为0.85。
（×）9.有一台Di1000的真空容器，筒节长为1500，两端为凸形封头，直边高25，计算时取圆筒计算长度1550。
（×）10.不允许在外单位图样上签字或者加盖特种设计许可印章。
（√）11.设计审批人员工作单位变动时，必须办理相关的变更手续。
（√）12.JB/T4710-2005《钢制塔式容器》规定：裙座壳用钢按受压元件用钢要求选取。
（√）13.有一台压力容器设计压力为 1.0mPa，设计温度为600℃，原设计材料为S31608（316），允许用S31603（316L）代用。
特种设备——压力容器培训课件
压力管道:
是指利用一定的压力,用于输送气体或者液体的管状设备,其范规定为最高 工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃 、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质, 且公称直径大于25mm的管道。
特种设备安全监察
特种设备安全监察的机构和职责
压力容器、压力管道基础知识
C.按工作原理分： 反应压力容器(R) 换热压力容器(E) 分高压力容器(S) 储存压力容器(C,共中球罐为B)
压力容器、压力管道基础知识
d.《固定式压力容器安全技术监察规程》对压力容器的分类
《固定式压力容器安全技术监察规程》分三类主要考患事故发生的 可能性和事故危害的大小。具体有以下几个方面
压力容器、压力管道基础知识
二、压力容器、压力管道的工艺参数 压力容器、压力管道的工艺参数是由生产的工艺要求 确定的,是进行压力容器设计、制造和使用的主要依据。 主要工艺参数为压力、温度,此外还应该包括工作介质。
压力容器、压力管道基础知识
压力 工作压力:是指容器顶部在正常工艺操作时的压力。
最高工作压力:是指容器顶部在工艺操作过程中可能产生 的最大表压力。 设计压力：是指在相应的温度下用以确定容器计算壁厚 及其他元件尺寸的压力。
• エ作压力 • 容器的密积 • 工作介质的特性
压力容器、压力管道基础知识
《固定式压力容器安全技术监察规程》对压力容器的分类
压力容器、压力管道基础知识
《固定式压力容器安全技术监察规程》对压力容器的分类
压力容器、压力管道基础知识
2、压力管道的分类 原劳动部从压力管道监察的需要出发,在《压力管道安全管 理与监察规定》中界定了压力管道的管理范围，并将压力 管道分为:工业管道、公用管道和长输管道。 长输管道:国家局直接负责监察 工业管道:企业主管部门和企业管理
压力容器操作安全知识
压力容器操作安全知识一、基本概念（一）、定义1、压力容器的压力是指物体单位面积上所受到的垂直的均匀力的量度。
物理意义上称压强。
工程习惯叫做压力。
国际制单位：帕斯卡，简称帕，符号Pa。
常用单位为兆帕，即MPa.1MPa=1ⅹ106Pa2、表压指测量压力的仪表上所指的压力值。
表明被测容器中压力与容器周围大气压力的差值。
3、绝对压力是以绝对真空算起的压力值。
绝对压力=表压+当地大气压4、压力容器一般泛指在工业生产中用于完成反应、传质、传热，分离和贮运等生产工艺过程。
并且有特定功能的承受一定压力的设备。
如：压力锅炉、合成塔、反应釜、换热器、分离器、贮槽，贮罐等，具有爆炸危险的特种设备。
5、压力容器必须具备的三个条件(1)最高工作压力大于(PW)大于0.1MPa（不含液体生产压力）。
(2)内径大于0.15m ,容积(V)大于0.025m(3)介质为气体，液化气体和最高工作温度不低于标准沸点的液体。
3（二）、压力容器的分类1、设计压力(P)分(1)低压(L)0.1MPa≤P＜1.6 MPa(2)中压(M)1.6 MPa≤P＜10MPa(3)高压(H) 10MPa≤P＜100MPa(4)超高压(V) P≥100MPa2、介质：无毒，有毒有害，剧毒(Cl2)，易燃(H2,CH4)，非易燃3、固定和移动(气瓶和槽车等)4、工艺原理作用分(1)反应容器(R) (2)换热器(E) (3)分离器(S) (4)贮存容器(C)球罐(B)5、安全技术(介质+PV值)管理分(1)第一类压力容器：低压非易燃、无毒反应容器、换热器、分离器，贮存容器和低压易燃或有毒换热器，分离器。
(2)第二类压力容器：低压易燃或有毒反应容器和贮存容器。
Pw×V＜0.2MPa•m3的低压容器，内径小于1m的低压废热锅炉，除第三类外的所有中压容器。
(3)第三类压力容器：Pw×V＜0.2MPa•m3的剧毒介质低压容器，易燃或有毒且Pw×V＞5MPa•m的中压贮存容器，内径小于1m的低压废热锅炉；中压废热锅炉；易燃或有毒且Pw×V＞5MPa•m3的中压反应容器，剧毒介质中压容器，超压，超高压容器，液化气体槽车，特殊材料容器，特种用途容器。

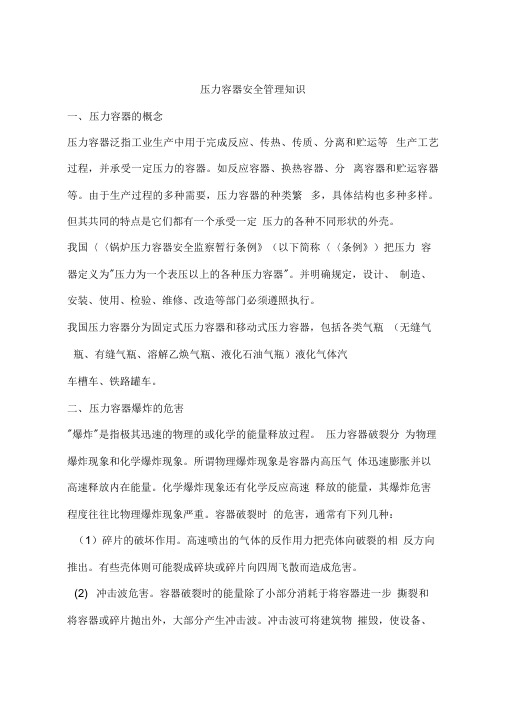

压力容器安全管理知识
压力容器安全管理知识一、压力容器的概念压力容器泛指工业生产中用于完成反应、传热、传质、分离和贮运等生产工艺过程，并承受一定压力的容器。
如反应容器、换热容器、分离容器和贮运容器等。
由于生产过程的多种需要，压力容器的种类繁多，具体结构也多种多样。
但其共同的特点是它们都有一个承受一定压力的各种不同形状的外壳。
我国〈〈锅炉压力容器安全监察暂行条例》（以下简称〈〈条例》）把压力容器定义为"压力为一个表压以上的各种压力容器"。
并明确规定，设计、制造、安装、使用、检验、维修、改造等部门必须遵照执行。
我国压力容器分为固定式压力容器和移动式压力容器，包括各类气瓶（无缝气瓶、有缝气瓶、溶解乙焕气瓶、液化石油气瓶）液化气体汽车槽车、铁路罐车。
二、压力容器爆炸的危害"爆炸"是指极其迅速的物理的或化学的能量释放过程。
压力容器破裂分为物理爆炸现象和化学爆炸现象。
所谓物理爆炸现象是容器内高压气体迅速膨胀并以高速释放内在能量。
化学爆炸现象还有化学反应高速释放的能量，其爆炸危害程度往往比物理爆炸现象严重。
容器破裂时的危害，通常有下列几种：（1）碎片的破坏作用。
高速喷出的气体的反作用力把壳体向破裂的相反方向推出。
有些壳体则可能裂成碎块或碎片向四周飞散而造成危害。
(2) 冲击波危害。
容器破裂时的能量除了小部分消耗于将容器进一步撕裂和将容器或碎片抛出外，大部分产生冲击波。
冲击波可将建筑物摧毁，使设备、管道遭到严重破坏，远处的门窗玻璃破碎。
冲击波与碎片的危害一样可导致周围人员伤亡。
(3) 有毒介质的毒害。
盛装有毒介质的容器破裂时，会酿成大面积的毒害区。
有毒液化气体则蒸发成气体，危害很大。
一般在常温下破裂的容器，大多数液化气体生成的蒸汽体积约为液体的二、三百倍。
如液氨为240倍，液氯为150倍，氢氧酸为200〜370倍，液化石油气约为180~200倍。
有毒气体在大范围内导致生命体的死亡或严重中毒。
如一吨液氯容器破裂时可酿成8.6X106m3的致死范围，5.5X106m3的中毒范围。
压力容器安全基础知识
压⼒容器安全基础知识第3章压⼒容器安全基础知识3.1 压⼒容器的定义3.1.1 压⼒容器的定义仅从压⼒容器的名称上理解，凡承受流体介质压⼒的密闭腔体都可称作压⼒容器。
但是，具体这种特点的设备数量很多，其危险性有很⼤区别，它们中的⼀部分划⼊了特种设备安全监察范围。
《特种设备安全监察条例》所定义的压⼒容器是指盛装⽓体或者液体，承载⼀定压⼒的密闭设备，其范围规定为最⾼⼯作压⼒⼤于或者等于0.1MPa（表压），且压⼒与容积的乘积⼤于或者等于2.5MPa·Ｌ的⽓体、液化⽓体和最⾼⼯作温度⾼于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称⼯作压⼒⼤于或者等于0.2MPa（表压），且压⼒与容积的乘积⼤于或者等于1.0MPa·L的⽓体、液化⽓体和标准沸点等于或者低于60℃液体的⽓瓶；氧舱等。
压⼒容器的含义中包括其附属的安全附件、安全保护装置和与安全保护装置相关的设施。
TSG R0004-2009《固定式压⼒容器安全技术监察规程》对固定式压⼒容器的定义：固定式压⼒容器是指安装在固定位置使⽤的压⼒容器（以下简称压⼒容器，注1-1）。
注1-1：对于为了某⼀固定⽤途、仅在装置或者场区内部搬动、使⽤的压⼒容器，以及移动式空⽓压缩机的储⽓罐按照固定式压⼒容器进⾏监督管理。
TSG R0004-2009《固定式压⼒容器安全技术监察规程》适⽤范围本规程适⽤于同时具备下列条件的压⼒容器：(1)⼯作压⼒⼤于或者等于0.1MPa；(2)⼯作压⼒与容积的乘积⼤于或者等于2.5MPa·L；(3)盛装介质为⽓体、液化⽓体以及介质最⾼⼯作温度⾼于或者等于标准沸点的液体。
(注1-4)其中，超⾼压容器应当符合《超⾼压容器安全技术监察规程》的规定；⾮⾦属压⼒容器应当符合《⾮⾦属压⼒容器安全技术监察规程》的规定；简单压⼒容器应当符合《简单压⼒容器安全技术监察规程》的规定; 医⽤氧舱应当符合《医⽤氧舱安全管理规定》。
压力容器的安全使用
安全事故的处置和调查处理
事故发生时的紧急处置措施：立即切断危险源，启动应急预案，组织 人员疏散等。
事故调查处理程序：成立事故调查组，进行现场勘察、询问当事人 等工作，查明事故原因，提出处理意见。
事故预防措施：加强设备维护保养，定期进行安全检查，提高员工安 全意识等。
事故应对措施：建立应急预案，配备应急救援器材，定期组织演练 等。
异常情况的应急处理
压力容器出现异常情况时，应立即停止使用，关闭所有气源和电源，并立即报告相关部门。 在处理异常情况时，应保持冷静，不要惊慌失措，以免造成更大的危险。 根据具体情况采取相应的应急措施，如疏散人员、启动应急预案等。 及时联系专业人员进行检查和维修，确保压力容器的安全使用。
安全管理机构的设置和职责
压力容器的安全 使用概述
压力容器的安全 管理和监督
压力容器的安全 使用标准和规范
压力容器的安全 操作
压力容器的安全 使用技术和要求
压力容器安全事 故的预防和应对 措施
压力容器的定义和用途
压力容器是一种能够承受一定压力的密闭设备 压力容器主要用于存储和运输气体、液体等物质 压力容器广泛应用于工业、科研、医疗等领域 压力容器的安全使用对于保障人民生命财产安全具有重要意义
安全管理机构：负责制定安全管理制度和操作规程，监督压力容器的安全运行。
职责：对压力容器的设计、制造、安装、使用、维修、改造等环节进行安全监督和检查， 及时发现和消除安全隐患。
人员要求：具备相关专业知识和技能，经过培训合格后方可从事安全管理工作。
制度要求：建立健全安全管理制度和操作规压力容器达到设计寿命或存在 严重安全隐患时应当报废
压力容器报废后应当及时进行 处置，不得继续使用
压力容器报废后应当按照规定 进行解体、清洗、检查和处置
压力容器安全教育培训考核记录(2篇)
第1篇一、培训背景为了提高公司员工对压力容器安全知识的了解和掌握，加强压力容器安全管理，预防事故发生，根据《压力容器安全技术监察规程》及相关法律法规，公司决定对全体员工进行压力容器安全教育培训。
二、培训内容1. 压力容器基础知识：介绍压力容器的定义、分类、结构、工作原理等。
2. 压力容器安全技术：讲解压力容器设计、制造、安装、运行、检验、维修等方面的安全技术。
3. 压力容器事故案例分析：分析压力容器事故原因，提高员工的安全意识。
4. 压力容器安全管理：介绍压力容器安全管理的基本要求、管理制度、应急预案等。
5. 压力容器操作规程：讲解压力容器操作过程中的安全注意事项和操作步骤。
6. 应急救援：介绍压力容器事故应急救援的基本原则、措施和操作方法。
三、培训时间及地点培训时间：2022年3月1日至3月5日培训地点：公司培训室四、培训对象公司全体员工，特别是从事压力容器设计、制造、安装、运行、检验、维修等岗位的员工。
五、培训方式1. 集中授课：邀请专家进行专题讲座，讲解压力容器安全知识。
2. 视频教学：播放压力容器安全知识宣传片，提高员工的安全意识。
3. 案例分析：分析压力容器事故案例，让员工了解事故原因和预防措施。
4. 实地参观：组织员工参观压力容器制造、检验等环节，增强员工对压力容器安全管理的认识。
5. 考核测试：对培训内容进行考核，检验员工对压力容器安全知识的掌握程度。
六、培训考核1. 考核形式：笔试、实操考核。
2. 考核内容：压力容器基础知识、安全技术、事故案例分析、安全管理、操作规程等。
3. 考核要求：笔试成绩满分为100分，60分为合格；实操考核满分为100分，60分为合格。
4. 考核结果：对考核不合格的员工进行补考，直至合格。
七、培训总结本次压力容器安全教育培训，共培训员工100人，其中考核合格人数95人，不合格人数5人。
通过本次培训，员工对压力容器安全知识有了更深入的了解，安全意识得到了提高。
一。压力容器安全基础知识
填料名称 丝网波纹填料 孔板波纹填料 金属Intalox 金属鞍形环 金属阶梯环 金属鲍尔环 瓷Intalox 瓷鞍形环 瓷拉西环 评估值 0.86 0.61 0.59 0.57 0.53 0.51 0.41 0.38 0.36 语言值 很好 相当好 相当好 相当好 一般好 一般好 较好 略好 略好 排序 1 2 3 4 5 6 7 8 9
压力容器的结构形状主要有圆筒形、球形、和组合形。圆筒形 容器是由圆柱形筒体和各种成型封头（半球形、椭圆形、碟形、 锥形）所组成。球形容器由数块球瓣板拼焊成。承压能力很好， 但由于安置内件不便和制造稍难，故一般用作贮罐。压力容器的 筒体、封头（端盖）、人孔盖、人孔法兰、人孔接管、膨胀节、 开孔补强圈、设备法兰；球罐的球壳板；换热器的管板和换热管； M36以上的主螺栓及公称直径大于 250mm的接管和管法兰均作为 主要受压元件。
热压力容器、分离压力容器、储存压力容器。具体划分如下： (1)反应压力容器（代号R），主要是用于完成介质的物理、化学反 应的压力容器，例如各种反应器、反应釜、聚合釜、合成塔、变换炉、 煤气发生炉等； (2)换热压力容器（代号E），主要是用于完成介质的热量交换的压 力容器，例如各种热交换器、冷却器、冷凝器、蒸发器等； (3)分离压力容器（代号S），主要是用于完成介质的流体压力平衡 缓冲和气体净化分离的压力容器，例如各种分离器、过滤器、集油器、 洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等； (4)储存压力容器（代号C，其中球罐代号B），主要是用于储存、 盛装气体、液体、液化气体等介质的压力容器，例如各种型式的储罐、 缓冲罐、消毒锅、印染机、烘缸、蒸锅等。 在一种压力容器中，如同时具备两个以上的工艺作用原理时，应当 按照工艺过程中的主要作用来划分品种。
压力容器安全基础知识
铸造，但因其质量问题需加大安全系数， 多用于小型、低压。 （4）固定式、移动式 （5）立式、卧式
压力容器的分类
• （6）按材料分为金属与非金属两大类，其 中：
• 金属中分为刚、铸铁、有色金属与合金。其 中有色金属与合金主要用于腐蚀等特殊工况， 在生产条件、生产装备、原材验收与堆放、 吊装 、运输包装，尤其是焊接等环节有一 系列特殊要求。
的金属温度（沿元件金属截面的温度平均值）。设计 温度与设计压力一起作为压力容器的设计载荷条件。 （4）试验温度：系指压力试验时容器壳体的金属温度。 • 设计常温储存压力容器时，应当充分考虑在正常工作 状态下大气环境温度条件对容器壳体金属温度的影响， 其最低设计金属温度不得高于历年来月平均最低气温 的最低值。
5
《条例》中压力容器检测的范围
同时具备以下条件的压力容器： 1、最高工作压力P≥0.1MPa 2、压力与容积的乘积值PV≥2.5MPa 3、介质：气体、液化气体、气体与液体的混合体。 表压：以大气压为基准的流体指示压力，可用压力计 测得，称为表压。 即：绝对压力-大气压力=表压力。
6
各类容规适用范围
（7）爆破片的标定爆破压力Pb：爆破片铭牌上标明的爆破 压力。
压力容器术语
2、温度 （1）温度 • 金属温度：容器元件沿截面厚度的温度平均值。 • 工作温度：容器在正常工作情况下介质温度。 （2)最高、最低工作温度：容器在正常情况下可能出现
介质最高最低温度。 （3）设计温度：压力容器在正常工作情况，设定的元件
压力容器的定义
广义的压力容器的定义： 压力容器，是指盛装气体或液体，承载一定压力的密被 设备。 《特殊设备安全监察条例》中压力容器的定义： 压力容器，是指盛装气体或者液体，承载一定压力的密 闭设备，其范围定位最高工作压力大于或者等于0.1MPa （表压），且压力与容积的乘积大于或者等于2.5MPa的 气体、液化气体和最高工作温度高于或者等于标准沸点 的液体的固定式容器和移动式容器。 注：《固定容规》监察范围已经完全符合《条例》的规 定，但不包括移动式压力容器。
