水轮机主轴密封结构的优化改造

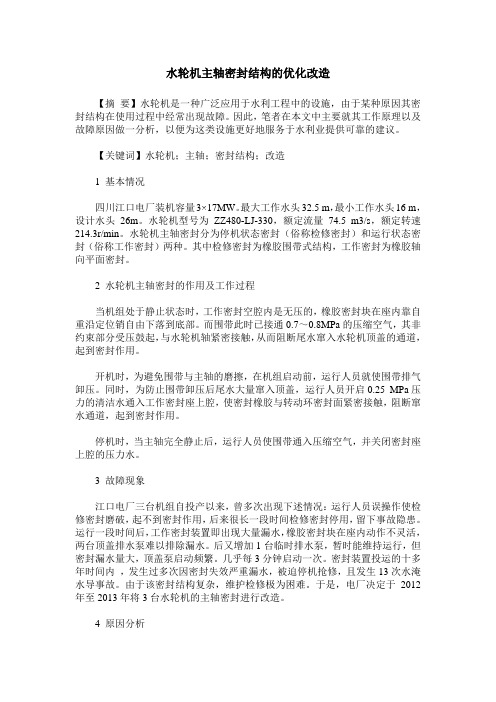

水轮机主轴密封结构的优化改造【摘要】水轮机是一种广泛应用于水利工程中的设施，由于某种原因其密封结构在使用过程中经常出现故障。
因此，笔者在本文中主要就其工作原理以及故障原因做一分析，以便为这类设施更好地服务于水利业提供可靠的建议。
【关键词】水轮机；主轴；密封结构；改造1 基本情况四川江口电厂装机容量3×17MW。
最大工作水头32.5 m，最小工作水头16 m，设计水头26m。
水轮机型号为ZZ480-LJ-330，额定流量74.5 m3/s，额定转速214.3r/min。
水轮机主轴密封分为停机状态密封（俗称检修密封）和运行状态密封（俗称工作密封）两种。
其中检修密封为橡胶围带式结构，工作密封为橡胶轴向平面密封。
2 水轮机主轴密封的作用及工作过程当机组处于静止状态时，工作密封空腔内是无压的，橡胶密封块在座内靠自重沿定位销自由下落到底部。
而围带此时已接通0.7～0.8MPa的压缩空气，其非约束部分受压鼓起，与水轮机轴紧密接触，从而阻断尾水窜入水轮机顶盖的通道，起到密封作用。
开机时，为避免围带与主轴的磨擦，在机组启动前，运行人员就使围带排气卸压。
同时，为防止围带卸压后尾水大量窜入顶盖，运行人员开启0.25 MPa压力的清洁水通入工作密封座上腔，使密封橡胶与转动环密封面紧密接触，阻断窜水通道，起到密封作用。
停机时，当主轴完全静止后，运行人员使围带通入压缩空气，并关闭密封座上腔的压力水。
3 故障现象江口电厂三台机组自投产以来，曾多次出现下述情况：运行人员误操作使检修密封磨破，起不到密封作用，后来很长一段时间检修密封停用，留下事故隐患。
运行一段时间后，工作密封装置即出现大量漏水，橡胶密封块在座内动作不灵活，两台顶盖排水泵难以排除漏水。
后又增加1台临时排水泵，暂时能维持运行，但密封漏水量大，顶盖泵启动频繁。
几乎每3分钟启动一次。
密封装置投运的十多年时间内，发生过多次因密封失效严重漏水，被迫停机抢修，且发生13次水淹水导事故。
