软件工程中的软件设计
软件工程中的软件设计
软件工程是一门从计算机科学中发展而来的学科。
软件工程是
指对软件进行设计、开发、测试、维护和管理的过程。
软件工程
中的软件设计是软件工程的一个核心活动，是软件开发的重要组
成部分。
在软件设计中，我们需要进行模块化设计、面向对象设计、数据结构设计、算法设计等等。
软件设计的主要目标是产生一个高质量的软件系统，这个系统
能够在其生命周期的所有阶段中保持一致性和可维护性。
因此，
软件设计是整个软件工程过程中最重要的一个环节。
软件设计也
涉及到软件开发过程中的所有方面，包括需求分析、架构设计、
接口设计、程序设计等。
下面我们来具体了解一下软件设计中的
一些主要内容。
1. 软件需求分析
软件需求分析是软件设计的第一步，也是软件开发的关键步骤。
在这个步骤中，我们需要了解客户的需求，理解客户的问题，以
及如何解决这些问题。
一般而言，我们需要和客户进行面对面的
沟通，了解他们的需求，同时也需要对需求进行分析和验证。
在
这个步骤中，我们需要生成各种不同类型的文档，如需求规格说
明文档、用例文档、功能性和非功能性需求规格文档等，这些文
档需要清晰地描述软件的需求和用途。
2. 软件架构设计
软件架构设计是软件设计的第二步，也是软件开发的关键步骤之一。
在这个步骤中，我们需要设计软件的整体架构，包括组织结构、模块化、接口设计、非功能性需求等方面。
软件设计的目标是设计出一个能够满足用户需求，并能够扩展和修改的软件系统。
因此，软件架构设计需要考虑系统的可伸缩性、可扩展性和可维护性等方面。
3. 软件模块化设计
软件模块化设计是软件设计的第三步，也是软件开发的重要部分之一。
在这个步骤中，我们需要将软件系统分成多个独立的模块，每个模块解决一个特定的问题。
通过模块化设计，我们可以降低软件的复杂度，并提高软件的可维护性。
同时，软件模块化设计还可以促进软件的复用，通过模块化的方法，我们可以在不同的软件系统中重复使用已有的模块，降低开发成本。
4. 软件数据结构和算法设计
软件数据结构和算法设计是软件设计的第四步，也是软件开发的核心部分。
在这个步骤中，我们需要设计适合于软件系统的数据结构和算法，以实现软件系统的功能。
数据结构和算法设计是软件系统的核心部分，好的数据结构和算法设计可以提高软件系统的性能和效率。
总之，软件工程中的软件设计是软件开发的核心部分，它涉及到软件生命周期的各个环节，包括需求分析、架构设计、模块化设计、数据结构和算法设计等各个方面。
通过软件设计，我们可以产生出一个高质量的软件系统，使得软件系统能够在软件开发的整个过程中保持一致性和可维护性。
因此，软件设计是软件工程过程中不可忽略的一个环节，它对软件开发的整个过程具有重要的影响。
软件工程 详细设计说明书
软件工程详细设计说明书1. 引言本文档旨在对软件工程项目的详细设计进行说明。
详细设计是软件开发过程中的重要阶段，其目标是更加具体地描述系统的各个模块和组件，明确它们之间的关系和接口，为后续的编码和测试工作提供指导。
本文档的读者对象主要包括软件开发人员、测试人员和项目经理等相关人员。
通过详细设计说明书的编写，可以帮助团队成员更好地理解系统的架构和设计，提高团队的协作效率，降低后续开发和测试的风险。
2. 需求概述在本部分，我们对软件工程项目的需求进行简要概述，包括项目的目标和功能需求。
通过清晰地描述需求，可以确保详细设计满足项目的需求并提供所需的功能。
2.1 项目目标本项目的目标是开发一个高效、稳定、可扩展的软件系统，满足用户的需求和期望，提供优质的用户体验。
项目中的软件工程设计需要遵循行业标准和最佳实践，确保设计的可维护性和可扩展性。
2.2 功能需求本软件工程项目需要实现以下主要功能：•用户注册和登录功能•数据库管理功能•数据分析功能•用户权限管理功能•数据可视化功能3. 架构设计在本部分，我们将详细描述软件系统的整体架构设计，包括系统的模块划分、模块之间的关系和接口设计等。
通过合理的架构设计，可以确保系统的模块之间的协作顺畅，提高系统的性能和可维护性。
3.1 模块划分基于功能需求，我们将软件系统划分为以下几个模块：1.用户模块：负责处理用户注册、登录和权限管理相关的功能。
2.数据库模块：负责管理系统的数据库，包括数据的增删改查操作。
3.数据分析模块：负责实现数据分析算法和模型，为用户提供分析结果。
4.可视化模块：负责将分析结果可视化展示，提供直观的数据展示效果。
3.2 模块关系和接口设计在本部分，我们将描述各个模块之间的关系和接口设计。
3.2.1 用户模块接口设计用户模块需要与数据库模块和权限管理模块进行交互，包括用户注册、登录和权限验证等功能。
下面是用户模块的接口设计：1.register(username, password): 用户注册函数，接收用户名和密码作为参数，返回注册成功或失败的状态。
软件工程 软件设计方法
限制和确定各个数据设计决策的影 响范围 若需要与操作系统或调度程序接口 所必须的控制表等数据时，确定其 所必须的控制表等数据时， 详细的数据结构和使用规则 数据的保护性设计
防卫性设计： 防卫性设计：在软件设计中就插 入自动检错， 入自动检错，报错和纠错的功能
14
一致性设计： 一致性设计： 保证软件运行过程中所使用的数 据的类型和取值范围不变 在并发处理过程中使用封锁和解 除封锁机制保持数据不被破坏 冗余性设计：针对同一问题， 冗余性设计：针对同一问题，由两 个开发者采用不同的程序设计风格 不同的算法设计软件， 不同的算法设计软件，当两者运行 结果之差不在允许范围内时， 结果之差不在允许范围内时，利用 检错系统予以纠正， 检错系统予以纠正，或使用表决技 术决定一个正确结果。 术决定一个正确结果。
27
① 模块：模块用矩形框表示，并用 模块：模块用矩形框表示， 模块的名字标记它。 模块的名字标记它。
28
② 模块的调用关系和接口：模块之 模块的调用关系和接口： 间用单向箭头联结， 间用单向箭头联结，箭头从调用模 块指向被调用模块。 块指向被调用模块。
29
③ 模块间的信息传递：当一个模块 模块间的信息传递： 调用另一个模块时， 调用另一个模块时，调用模块把数 据或控制信息传送给被调用模块， 据或控制信息传送给被调用模块， 以使被调用模块能够运行。 以使被调用模块能够运行。而被调 用模块在执行过程中又把它产生的 数据或控制信息回送给调用模块
11
3. 处理方式设计
确定为实现系统的功能需求所必需 算法， 的算法，评估算法的性能 确定为满足系统的性能需求所必需 的算法和模块间的控制方式 周转时间 响应时间 吞吐量 精度 确定外部信号的接收发送形式

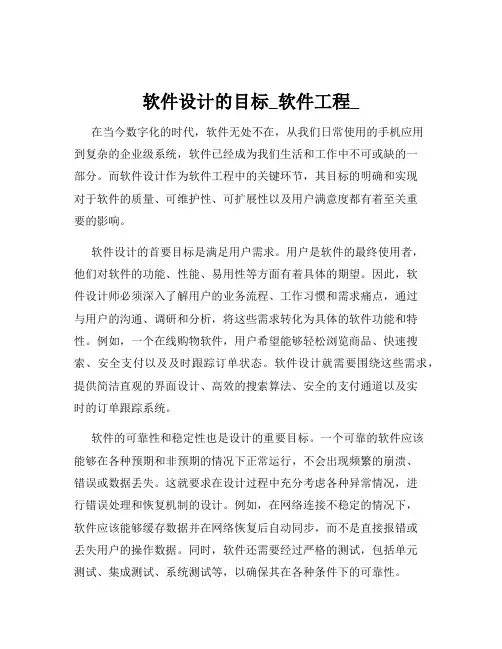

软件设计的目标_软件工程_
软件设计的目标_软件工程_在当今数字化的时代，软件无处不在，从我们日常使用的手机应用到复杂的企业级系统，软件已经成为我们生活和工作中不可或缺的一部分。
而软件设计作为软件工程中的关键环节，其目标的明确和实现对于软件的质量、可维护性、可扩展性以及用户满意度都有着至关重要的影响。
软件设计的首要目标是满足用户需求。
用户是软件的最终使用者，他们对软件的功能、性能、易用性等方面有着具体的期望。
因此，软件设计师必须深入了解用户的业务流程、工作习惯和需求痛点，通过与用户的沟通、调研和分析，将这些需求转化为具体的软件功能和特性。
例如，一个在线购物软件，用户希望能够轻松浏览商品、快速搜索、安全支付以及及时跟踪订单状态。
软件设计就需要围绕这些需求，提供简洁直观的界面设计、高效的搜索算法、安全的支付通道以及实时的订单跟踪系统。
软件的可靠性和稳定性也是设计的重要目标。
一个可靠的软件应该能够在各种预期和非预期的情况下正常运行，不会出现频繁的崩溃、错误或数据丢失。
这就要求在设计过程中充分考虑各种异常情况，进行错误处理和恢复机制的设计。
例如，在网络连接不稳定的情况下，软件应该能够缓存数据并在网络恢复后自动同步，而不是直接报错或丢失用户的操作数据。
同时，软件还需要经过严格的测试，包括单元测试、集成测试、系统测试等，以确保其在各种条件下的可靠性。
可维护性和可扩展性是软件设计需要长期考虑的目标。
随着业务的发展和用户需求的变化，软件需要不断进行功能的更新和扩展。
如果软件的设计结构不合理，代码混乱，那么后续的维护和扩展将会变得异常困难，成本也会大幅增加。
因此，在设计阶段就应该采用良好的架构模式，如分层架构、微服务架构等，将软件的不同功能模块进行清晰的划分和封装，使得代码易于理解、修改和扩展。
同时，还应该遵循代码规范和设计原则，提高代码的可读性和可复用性。
性能优化是软件设计中不可忽视的目标。
在处理大量数据或高并发请求时，软件的性能表现直接影响用户体验。
软件工程设计具体流程
软件工程设计具体流程
软件工程设计是软件开发过程中的重要环节，它的目标是根据用户需求和系统规格说明书，设计出满足需求的软件系统架构和详细设计。
具体流程如下：
1. 需求分析：通过与用户沟通，了解用户需求，并将其转化为软件需求规格说明书。
2. 系统设计：根据需求规格说明书，进行系统设计，包括系统架构设计、数据库设计、用户界面设计等。
3. 详细设计：在系统设计的基础上，进行详细设计，包括模块设计、算法设计、数据结构设计等。
4. 编码实现：根据详细设计文档，编写代码实现软件系统。
5. 测试验证：对软件系统进行测试，验证其是否满足需求规格说明书中的要求。
6. 运维维护：对软件系统进行运维和维护，保证其正常运行。
在软件工程设计过程中，需要遵循一些原则，如模块化、层次化、可读性、可维护性等。
同时，还需要使用一些工具和技术，如UML 建模、面向对象编程、设计模式等，以提高设计的质量和效率。
以上是软件工程设计的基本流程，不同的项目可能会有所不同，但总体流程是相似的。
软件工程第8章详细设计
WHILE Q
F
G N
例2:以下是两个程序流程图，试用PAD图表示。
开始 在工资档案中读一条记录
是文件结束位置吗?Y
N 计 算 工 资 档 案 各 项 基 本 数 据 之 和 并 存 入 pay
num ＝ 当 前 职 工 号
在 奖 金 发 放 表 中 查 找 职 工 号 与 num 相 同 的 记 录
五种基本控制结构：
示例
程序流程图的规定符号
1）顺序型结构 顺序结构由带箭头的控制线依次连接几个处理方框构成。
处理1 处理2 处理n
…
例题
2） 选择型结构 选择型结构是流程图中最为常用的结构，其结构构造有两种，一种是条件选择结构又称为IF-
THEN-ELSE结构，使用菱形表现逻辑判定条件，条件结果决定选择两个处理方框中的一个。
种条件组合相对应的动作。
所有条件
条件组合矩阵
所有可能的 动作列表
与每种条件组合 所对应的动作表
国内乘客 头等舱 残疾乘客 行李≤30kg
免费 (W-30)*2 (W-30)*3 (W-30)*4 (W-30)*6 (W-30)*8 (W-30)*12
TTTTFFFF
TFTFTFTF
FFTTFFTT
TF F F F F F F F
找到了吗?
N
显示错误
Y 计 算 各 项 奖 金 总 和 并 存 入 bonus
应 发 工 资 ＝ pay＋ bonus
读下一条记录
结束
在工资档案中读一条记录
是文件结束位置吗?
计 算 工 资 各 项 基 本 数 据 之 和 并 存 入 pay
num ＝ 当 前 职 工 号
在 奖 金 表 中 查 职 工 号 与 num 相 同 的 记 录

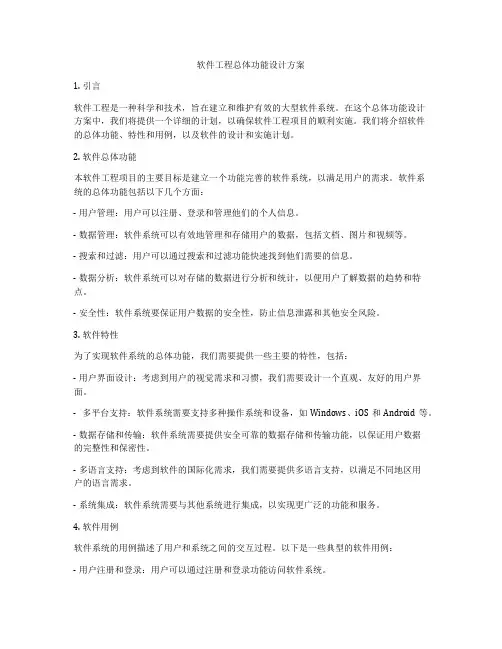

软件工程总体功能设计方案
软件工程总体功能设计方案1. 引言软件工程是一种科学和技术，旨在建立和维护有效的大型软件系统。
在这个总体功能设计方案中，我们将提供一个详细的计划，以确保软件工程项目的顺利实施。
我们将介绍软件的总体功能、特性和用例，以及软件的设计和实施计划。
2. 软件总体功能本软件工程项目的主要目标是建立一个功能完善的软件系统，以满足用户的需求。
软件系统的总体功能包括以下几个方面：- 用户管理：用户可以注册、登录和管理他们的个人信息。
- 数据管理：软件系统可以有效地管理和存储用户的数据，包括文档、图片和视频等。
- 搜索和过滤：用户可以通过搜索和过滤功能快速找到他们需要的信息。
- 数据分析：软件系统可以对存储的数据进行分析和统计，以便用户了解数据的趋势和特点。
- 安全性：软件系统要保证用户数据的安全性，防止信息泄露和其他安全风险。
3. 软件特性为了实现软件系统的总体功能，我们需要提供一些主要的特性，包括：- 用户界面设计：考虑到用户的视觉需求和习惯，我们需要设计一个直观、友好的用户界面。
- 多平台支持：软件系统需要支持多种操作系统和设备，如Windows、iOS和Android等。
- 数据存储和传输：软件系统需要提供安全可靠的数据存储和传输功能，以保证用户数据的完整性和保密性。
- 多语言支持：考虑到软件的国际化需求，我们需要提供多语言支持，以满足不同地区用户的语言需求。
- 系统集成：软件系统需要与其他系统进行集成，以实现更广泛的功能和服务。
4. 软件用例软件系统的用例描述了用户和系统之间的交互过程。
以下是一些典型的软件用例：- 用户注册和登录：用户可以通过注册和登录功能访问软件系统。
- 数据上传和下载：用户可以上传和下载各种数据文件。
- 数据搜索和过滤：用户可以通过搜索和过滤功能快速找到他们需要的信息。
- 数据分析和统计：用户可以使用软件系统提供的分析和统计功能了解数据的特点和趋势。
- 安全设置：用户可以设置安全选项，以保护自己的数据安全。
《软件工程实用教程》第6_章_面向对象的软件设计
第6 章 面向對象的軟體設計
例：
第6 章 面向對象的軟體設計
2．部署圖 部署圖描述了處理器、設備和軟體構件運行時 的體系結構。 （ 1 ）結點：是某種計算資源的物理對象，包括電 腦、設備（如印表機、通信設備）等 (2) 連接：連接用一條直線表示，它指出結點之間 存在著某種通信路徑，並指出通過哪條通信路 徑可使這些結點間交換對象或發送消息
第6 章 面向對象的軟體設計
2．詳細設計 （1）細化、補充類的屬性和操作 （2）設計類操作的實現演算法 （3）優化數據訪問路徑 （4）實現外部互動式的控制 （5）調整類結構，增加繼承性 （6）設計類之間的關聯的實現方式 （7）確定對象屬性的精確表示 （8）把類和關聯打包歸納到模組中
第6 章 面向對象的軟體設計
第6 章 面向對象的軟體設計
3）依賴倒置原則：指的是依賴關係應該是儘量依賴介面 （或抽象類），而不是依賴於具體類。在面向對象 的設計中，高層的類往往與領域的業務有關，這些 類只依賴於一些抽象的類或介面，當具體的實現細 節改變時，不會對高層的類產生影響。 4）介面分離原則：指的是在設計時採用多個與特定客戶 類有關的介面比採用一個通用的介面要好。即一個 類要給多個客戶類使用，那麼可以為每個客戶類創 建一個介面，然後這個類實現所有這些介面，而不 要只創建一個介面，其中包含了所有客戶類需要的 方法，然後這個類實現這個介面。
第6 章 面向對象的軟體設計
2．設計基於類的構件 （1）基本設計原則 2）Liskov替換原則：指的是子類可以替 換父類出現在父類能出現的任何地方。 例如，類ClassA要使用ClassB，ClassC 是ClassB的子類。如果在運行時，用 ClassC代替ClassB，則ClassA仍然可以 使用原來ClassB中提供的方法，而不需 要做任何改動。
软件工程第六章软件详细设计PPT课件
3
6.1详细设计任务
6.1.1 详细设计的基本任务 1．数据结构设计 前面的需求分析、总体设计阶段，确定的 概念性的数据类型，要进行确切的定义。这一 部分的设计内容一般比较多，所以大多数采用 小型数据库辅助的方法。
4
2．物理设计 对数据库进行物理设计，即确定数据库的
物理结构。物理结构主要指数据库的存储记录 格式、存储记录安排和存储方法，这些都依赖 于具体所使用的数据库系统。
要评审。
10
6.1.2 详细设计方法
1．采用自顶向下、逐步求精的程序设计方法 在详细设计中，虽然处于“具体”设计阶段，但
在设计某个复杂的模块内部处理过程时，仍可以采用 逐步求精的方法。可以将其分解为若干个模块来实现， 降低处理细节的复杂度。
11
2．使用三种基本控制结构构造程序 设计时，如果对一个模块处理过程细化中，开始是模 糊的，可以用下面三种方式以模糊过程进行分解：
5
3．算法设计 在总体设计的结构完成后，结构各个环节
的实现是多解的。着就需要用系统设计与分析 的技术来描述。可以用某种图形、表格、语言 等工具将每个模块处理过程的详细算法描述出 来。
6
4．界面设计 用户界面的设计现在显得比较重要，可以
采用字符用户界面设计，图形用户界面和多媒 体人机界面设计。这就要结合具体的系统来处 理。
以上三种逻辑表达工具各有所长和不足，归纳 起来可以得出下列结论：
软件工程中基于模型驱动开发的设计方法
软件工程中基于模型驱动开发的设计方法软件工程是一门研究和应用如何以系统化、规范化、可定量的方法开发和维护软件的学科。
而模型驱动开发（Model-Driven Development，简称MDD）是一种在软件开发过程中使用软件模型来指导开发的方法。
基于模型驱动开发的设计方法在软件工程领域中得到了广泛应用，它提供了一种以模型为中心的设计思想和开发流程，可以帮助开发者更高效地构建高质量的软件系统。
基于模型驱动开发的设计方法的核心思想是用模型来描述和构建软件系统的各个层面，从而实现从设计到实现的逐步转化。
这种方法注重将模型与代码进行解耦，从而使开发过程更具可维护性和可扩展性。
基于模型驱动开发的设计方法包括以下关键步骤：1. 建立抽象模型：基于模型驱动开发的设计方法的第一步是建立一个抽象模型，该模型用于描述软件系统的结构和行为。
这个抽象模型通常是基于标准建模语言（如UML）定义的，可以帮助开发者更好地理解和描述系统的需求和设计。
2. 模型转化：建立抽象模型后，接下来的步骤是将该模型转化为可执行的代码。
这个转化过程通常涉及模型的转化和代码生成两个阶段。
在模型的转化阶段，开发者需要将抽象模型转化为更具体和可执行的模型，这个过程涉及到模型的变换和细化。
在代码生成阶段，开发者将可执行的模型转化为代码，这个过程可以使用自动化工具来完成。
3. 模型验证和调试：基于模型驱动开发的设计方法允许开发者在模型层面进行验证和调试，从而帮助减少错误在代码级别出现的可能性。
通过在模型层进行验证和调试，开发者可以更早地发现并修复潜在的问题，从而降低软件系统的错误率。
4. 模型的演化和更新：基于模型驱动开发的设计方法注重模型的演化和更新。
由于模型与代码的解耦，开发者可以在模型层面进行修改和更新，而不必担心对代码的影响。
这种模型的演化和更新可以帮助开发者更好地应对需求的变化和系统的演化。
基于模型驱动开发的设计方法在软件工程中有着诸多优势。
谈软件工程中的面向对象软件设计
谈软件工程中的面向对象软件设计摘要本文软件从工程学习的角度,概括的阐述了面向对象软件设计的特点、步骤、原则等方面的内容。
关键词面向对象;软件设计;ood中图分类号tp311.5 文献标识码a 文章编号1674-6708(2010)22-0220-02the object-oriented software design in software engineeringsong ailinabstract from the view of software engineering learning, this paper generally introduce the characteristics of object-oriented software design, and it’s steps and principles, etc.keywords object-oriented;software design;ood随着20世纪80年代末面向对象技术的兴起,传统设计方法不能满足现代软件工程的需要,学习软件工程必须要重视面向对象的软件设计。
1 面向对象设计概述面向对象(oo, objected oriented)方法是1979年以后发展起来的,它是一种系统的软件方法学。
有学者认为面向对象技术与方法包括面向对象分析、面向对象设计、面向对象编程、面向对象测试和面向对象维护5个阶段。
面向对象设计(ood, objected oriented design)并不是指用一种具体语言去直接编写代码,而是建立在前期的面向对象分析建模基础上,主要考虑“如何实现”问题,焦点从问题空间转到解空间,着重完成各种不同层次的模块设计。
但是有一点与传统设计有很大区别,面向对象设计和分析没有明显的分界线,二者采用相同的符号表示,它们往往反复迭代地进行。
设计对分析模型进行调整并补充与实现有关的部分,形成面向对象设计模型。
2 面向对象设计过程2.1 系统设计系统设计确定实现系统的策略和目标系统的高层结构,要将系统分解为若干子系统,在定义和设计子系统时应使其具有良好的接口,通过接口和系统的其余部分通信。
