美的电磁炉散件维修技巧与方法
修理电磁炉的小秘诀

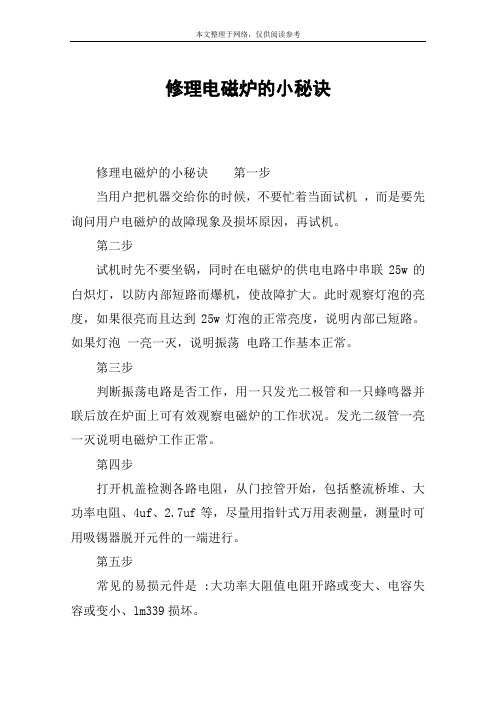

修理电磁炉的小秘诀修理电磁炉的小秘诀第一步当用户把机器交给你的时候，不要忙着当面试机，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。
第二步试机时先不要坐锅，同时在电磁炉的供电电路中串联25w的白炽灯，以防内部短路而爆机，使故障扩大。
此时观察灯泡的亮度，如果很亮而且达到25w灯泡的正常亮度，说明内部已短路。
如果灯泡一亮一灭，说明振荡电路工作基本正常。
第三步判断振荡电路是否工作，用一只发光二极管和一只蜂鸣器并联后放在炉面上可有效观察电磁炉的工作状况。
发光二级管一亮一灭说明电磁炉工作正常。
第四步打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4uf、2.7uf等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。
第五步常见的易损元件是 :大功率大阻值电阻开路或变大、电容失容或变小、lm339损坏。
第六步按键的损坏极为简单，大多为受潮而露电引起的某些功能失效或功能紊乱。
第七步用户的电源插座大多是引起故障的元凶之一，修复后尽量告诉用户更换电源插座。
电磁炉的保养方法1、电源线要符合要求电磁炉由于功率大，在配置电源线时，应选能承受15a电流的铜芯线，配套使用的插座、插头、开关等也要达到这一要求。
否则，电磁炉工作时的大电流会使电线、插座等发热或烧毁。
另外，如果可能，最好在电源线插座处安装一只保险盒，以确保安全。
2、放置要平整放置电磁炉的桌面要平整，特别是在餐桌上吃火锅等时更应注意。
如果桌面不平，使电磁炉的某一脚悬空，使用时锅具的重力将会迫使炉体强行变形甚至损坏。
另外，如桌面有倾斜度，当电磁炉对锅具加温时，锅具产生的微震也容易使锅具滑出而发生危险。
3、保证气孔通畅工作中的电磁炉随锅具的升温而升温。
因此。
在厨房里安放电磁炉时，应保证炉体的进、排气孔处无任何物体阻挡。
炉体的侧面、下面不要垫(堆)放有可能损害电磁炉的物体、液体。
需要提示的是，当电磁炉在工作中如发现其内置的风扇不转，要立即停用，并及时检修。
常见电磁炉故障维修关键电压及测试点ji
常见电磁炉故障维修关键电压及测试点ji常见美的电磁炉故障维修关键电压及测试点第一篇、美的MC-PY18A（货号EY181）电磁炉，故障维修关键电压测试点：下面就介绍美的MC-PY18A电磁炉，故障维修关键电压测试点。
（先接上加热线盘上电待机时测试为准）一、整机电源对地电压分别为；1、用500型“三用表”直流电压档X500V测，滤波电容器C14两端电压+305V为正常。
当低于+250V时，则滤波电容器C14失效，由于C14失效，导致电磁炉LC振荡电路，振荡频率偏高，有时甚至还造成，IGBT击穿受损故障。
2、用500型“三用表”直流电压档X50V测，电解电容器C34正极端，对地电压+18V为正常。
当低于+18V时，则开关电源稳压二极管Z3（+18V）漏电、或电解电容器C34漏电、及开关电源高频变压器L3受损。
当0电压时，在LM7805输出端对地电压+5V正常时，严禁上电开机，以免导致IGBT击穿受损。
3、用500型“三用表”直流电压档X10V测，IC5“三端”稳压器LM7805输出端，对地电压+5V为正常。
当低于+3.8V时，则开关电源二极管D14、正向电阻变大、或电解电容器C31失效、及IC5失常。
当0电压时，均造成控制板上无电源指示，甚至电磁炉出现“开不了机”故障。
4、当开关电源高频变压器L3损坏时，可自制重绕数据为用高强度漆包线Φ0.19mm初级绕225T，次级绕92T，初级与次级之间加一层绝缘纸，高频变压器“重绕”时还应注意绕线的相位。
二、同步电压比较电路取样电阻对地电压分别为；1、同步电压比较电路，取样电阻R35（240K/2W）、串联R36（240K/2W）后，送往比较器IC2D、LM339第10脚反相输入端，对地电压+3.8V为正常。
当0电压时则，电感L1脱焊、电阻R35、R36开路、贴片电容器C17击穿、及比较器IC2D、LM339损坏。
均导致电磁炉加热时出现“不报警不加热” 故障。
电磁炉维修方法与技巧
电磁炉维修方法与技巧1. 检查电源插头和线路-电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。
检查插头和线路是否损坏、断电或短路。
2. 清洁电磁炉的散热器-定期清洗电磁炉的散热器，清洁过程中需断电且注意不要弄坏散热器表面。
3. 检查电磁炉的故障指示灯-如果电磁炉的故障指示灯亮了，说明该设备出现了故障。
找到并修复故障，若需更换零件，则需要找专业维修人员处理。
4. 观察电磁炉的电子显示面板-如果电子显示面板不能正常显示，可能是显示控制板的故障，需要更换或修复。
5. 检查电磁炉的电磁线圈-因为电磁线圈在工作时会发热，所以需要时常检查是否存在损坏，如有损坏则需要更换。
6. 不要过度使用电磁炉-长时间使用电磁炉可能会导致设备故障。
尽量避免过度使用，不要连续烹饪过久，以免超出电磁炉的负荷能力并导致设备故障。
7. 不要将金属物品放置在电磁炉上-虽然电磁炉可以引起金属锅具中的分子震荡数百万次每秒以产生加热效果，但在烹饪过程中，不要放置金属物品在电磁炉上，以免产生电磁干扰，受损或损坏电磁炉。
8. 检查电磁炉的电源电压-确保电磁炉使用的电源电压与设备要求的电压一致。
如果要使用电压较低的电源，则需要使用适配器或变压器。
9. 不要将电磁炉放置在潮湿的地方-在使用电磁炉时需要确保周围环境干燥，不要将电磁炉放置在潮湿的地方，以免设备故障。
10. 找专业人员修复-如果以上维护方法无法解决电磁炉故障问题，建议寻求专业人员的维修服务。
以上是10条关于电磁炉维修方法与技巧的介绍，针对有些不太理解的内容，接下来做详细描述。
1. 检查电源插头和线路电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。
在使用前应仔细检查一下插头和接头是否紧固。
检查电源线路是否损坏、断电或短路。
如果需要更换电源线路，则需要找专业人员来更换。
2. 清洁电磁炉的散热器散热器可以排除发热体内部余热，摆脱机器内部热量，维护电磁炉的正常运行。
因为散热器会受到烹饪的食物油渍的污染和灰尘，耽误热量散发，所以长时间不清理会影响食用安全和电磁炉寿命。
(整理)电磁炉维修方案
电磁炉维修方案电磁炉是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁炉内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。
在修理中常见的电磁炉大致分为两类：由LM339（四电压比较器）输出脉冲信号。
1：触发部分由正负两组电源，管子用PNP\NPN组成，类似这种电路，后级大多是用大功率管多个复合而成，组成高压开关部分，在代换中，前一个用带阻尼的行管替代即可。
后几个则很难找到特性一致的管子，解决的办法是在散热器安装孔允许的情况下改用大电流的管子以减少数量，金属封装得如：BUS13A等，塑封的如：BU2525/BU2527/BU2532/D3998一类，用两个就可以。
2：功控管用IGBT绝缘栅开关器件；这些机器特征是不用双电源触发，只有+5V和+12V,LM339通过触发集成块TA8316带动IGBT这种情况下只能用此一类的管子代替，损坏程度大致为，只有管子坏，换上即可。
其次是整流桥同时损坏，（一般是烧半壁），在其次是触发集成块TA8316坏，连带LM339N一起损坏的很少见。
一.PD16F/16Y/13J 老版（大单机68H1908）1、现象：上电长鸣，指示灯全亮方法：更换R53：1/6W-10K为1/6W-4.7K或1/4W-4.7K二.PD16F/16Y/16J-2002（小单片机 1202）1、现象：正常电压开机长鸣方法：更换R15：1W-330K±1%2、不检锅方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。
如无法测，则直接更换R16：1W-330K±1%，不正常再更换R17、R18：1W-240K±1%。
电磁炉维修技巧
电磁炉维修技巧
维修电磁炉，需要掌握一些技巧，不然，在不明情况下进行修理，很容易引发一连串故障。
下面一起去了解一下电磁炉维修技巧吧！
1、确保自身安全
在维修电磁炉的过程中，很多人因为不按正确的流程修，最后导致自身健康受影响，比如未拔掉电源*头就开始拆卸机件，引发触电事故。
2、修理前断电
无论修哪一种电器，在检查前都要将电源*头拔掉，千万不能忽略这一细节，否则给自身带来危害，也只能怪自己不小心。
3、找出故障部件
根据故障情况找准故障部位，不能单凭乱猜来修理。
若指示灯不亮，第一步检查电源线是否损坏，电源*头与*座接触是否良好。
如果都没异常，第二步检查指示灯，看有没有烧坏。
遇到其他故障，维修流程也差不多。
4、更换损坏元件
如果元器件已经老化或损坏，需要重新更换，才能排除故障。
若不能找到同规格的元器件，最好拿去维修店，让他们来处理。
5、进行通电测试
检修完后，通电测试，在锅中加水，把它放在面板上，加热十几分钟，看水是否沸腾或冒热气，如果是，表明一切正常。
最全的电磁炉维修案例
最全的电磁炉维修案例是家电维修同⾏就会将您加进群，我们有40个维修群，制冷电器⾏业维修群，电视机⾏业维修群，洗⾐机⾏业维修群，⼿机维修群，电脑维修群，电器销售商群，净⽔器⾏业群，电器配件商群等等。
或者长按⼆维码加群主微信。
【空调维修技术教学群】已经创建，纯教学群。
全部视频讲课，每节课都有实物演⽰。
⼀休哥主讲。
空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。
让你在短时间内掌握空调维修技能。
教学时常⼀年。
每周五节课，会陆陆续续有⼀些⼀休哥实际操作同时解说的视频。
有意者联系群主。
名额不多，报名从速。
1)电磁炉机型：九阳JYC-21**X JYCP-21TD1 ZH75505 VER：A/0 故障：断续加热维修：拆机，根据经验，在路直接检查VR1可调（103），阻值在100K左右不正常，顺便查下3电压正常，3电容正常；取下可调检测已经开路，更换VR1并调⾄原位置，试机正常，。
2)九阳JYC----19BE5电磁炉断续加热维修主板JYCP----19TK--P11 检测⼤功率电阻正常，三个⼤电容正常，电压检测电路，浪涌检测电路正常，测量可调电阻不正常，换⼀3K可调电阻装机。
试机测量电流值为正常，3)杂牌电磁炉断续加热维修⼀例电磁炉机型：杂牌故障：加热慢功率过低断续加热维修：拆机，⾸先常规检查：3电压正常，3电容正常；同步⽐较、电压检测、浪涌抑制、⾼压保护等检测取样⼤电阻正常。
再查电流电路，疑可调电位器（203）损坏，在路测量为40多K,取下检查已经开路。
更换，调整好整机电流，试机恢复正常加热。
4) 九阳JYC-17BD电磁炉不加热，不报警故障九阳JYC-17BD电磁炉不加热，不报警。
通电复位后有'嘀’的⼀声，显⽰窗显⽰0，然后按下⾯板按键后各个功能键操作正常，风扇正常运转。
就是不加热，也不报警。
开盖检修，⽆明显异常。
因机⼦⽐较⽼旧，先将板⼦⽤热⽔加洗涤剂洗净晾⼲。
美的电磁炉05年标准板维修指引
美的电磁炉05年标准板维修指南一、05年标准板电路概述与04年电路差异说明05年标准板电路是在04年的基础上进行改进的，其控制原理基本上与04年的一致，更改的主要地方：①供电方式由变压器方式改用开关电源；②单片机芯片放在显示板上；③同步信号检测电路分压大电阻更改，降低分压电阻承受的高压；④今年的标准板电路板的原理图都是一样的，包括器件参数和标号；⑤规定主板和显示板的接口顺序，并规定主板关于电流、电压、温度检测电路的器件参数。
二、05年标准板使用说明（1）、电路板的标记组成：电路板名字+版本名字+ PCB制作日期和美的的标志；（2）、每块不同尺寸的标准电路板，都有唯一对应的名字，相同的名字电路板可以互相替换；例如：EH201使用标准1板，标准1板的名字是MC-IH-MAIN-V00，其版本号可以存在：VER：M1.2、VER：M1.3、VER：T1.0……不管什么版本号，名字为MC-IH-MAIN-V00的电路板都可以替换，装到EH201上使用。
三、标准板电路模块组成主板电路主要由以下模块组成：LC振荡电路、同步及振荡电路、IGBT高压保护电路、PWM脉宽调控电路、IGBT驱动电路、浪涌保护电路、电流检测、电压检测、电源供电电路、蜂鸣器报警电路、锅具温度检测电路、IGBT温度检测电路、风扇驱动电路和主电源。
四、主板和显示板接口说明标准板上没有单片机芯片，而单片机芯片放在显示板上，标准板和显示板的排线接口顺序统一一致，其规定排列顺序及说明列表如下：.六、常见故障维修流程1、上电无任何反应，且保险丝烧断2、显示正常，开机“无锅报警声”正常，但放上锅具之后，电磁炉不检锅。
无功率。
3、显示正常，开机“无锅报警声”正常。
放上锅具之后，也能正常工作；但功率偶尔有、偶尔无；功率反复跳变，且不时发出无锅报警音。
4、风扇不转5、上电无显示6、操作无反应8、蜂鸣器不响9、功率偏低，与额定功率偏差过大，或功率跳动频繁七、显示故障代码的维修流程1、显示E1/E:01/火力14、显示E4/E:04/火力灯2闪烁检测方法同E1，检测IGBT热敏电阻，R3，C1，显示板排插2脚5、显示E5/E:05/火力2、1灯闪烁检测方法同E2，检测IGBT热敏电阻，R3，C1，显示板排插2脚6、显示E6/E:06/火力3灯闪烁检测方法同E3，检测IGBT热敏电阻，R3，C1，显示板排插2脚7、显示E7/E:07/火力1、2、3灯闪烁8、显示E8/E:08/火力4灯闪烁附表—：待机状态下LM339各引脚对地电压（以下表格参数可供检查电路时做参考）注意：⑴本维修指南适用与美的电磁炉05年开发的使用标准板的产品，即名字为：MC-IH-MAIN-M00的标准1板，MC-IH-MAIN-M01的标准2板。
美的电磁炉电路原理及维修下篇（多图）
美的电磁炉电路原理及维修下篇（多图）IGBT驱动电路六、驱动放大电路驱动放大电路，是控制IGBT的导通和截止。
由比较器U2D的第10、11、13脚与推挽电路电阻R82、R33、R35和电容器C12、C21、电解电容器EC6及三极管Q3、Q4等组成。
比较器U2D的第10脚是同步控制电路产生锯齿波形的输入端，比较器U2D的第11脚是脉宽调控的基准电压输入端，该电压也是IGBT导通时间的控制电压。
通过U2D反相输入端第10脚与同相输入端第11脚比较器进行比较后，在U2D输出端产生IGBT驱动方波信号并通过互补三极管Q3、Q4的推挽电路放大，将U2D输出端脉冲电压提高到+18V左右，以满足IGBT 的驱动功率需求。
此电路分为两部分：⑴、由Q3、Q4组成的推挽电路。
推挽电路与前级比较器U2D组成了主回路的一部分。
输入Vin1是振荡电路产生的锯齿波形，输入Vin2是PWM调控电路调制出来的基准电压，Vin1和Vin2通过比较器U2D比较后，13产生IGBT的驱动波形，驱动波形通过由两个三极管Q3、Q4组成的推挽电路，将输出Vout电压提高到18V。
⑵由Q5、Q6组成的IGBT使能控制电路。
输入IGBTEN来自显示板的单片机端口，另一个输入Vin3来自浪涌保护电路输出信号。
单片机可以通过此控制电路控制直接控制IGBT是否允许开通。
当IGBTEN 为低或Vin3信号为高时，Q6的集电极被拉低，U2D的13脚的电位则恒为低，Vout与Vin1和Vin2的输入无关，恒为低，IGBT禁止开通。
相反，若IGBTEN为高同时Vin3信号为低时，则Q6截止而不影响推挽电路。
⑵由Q5、Q6组成的IGBT使能控制电路。
输入IGBTEN来自显示板的单片机端口，另一个输入Vin3来自浪涌保护电路输出信号。
单片机可以通过此控制电路控制直接控制IGBT是否允许开通。
当IGBTEN 为低或Vin3信号为高时，Q6的集电极被拉低，U2D的13脚的电位则恒为低，Vout与Vin1和Vin2的输入无关，恒为低，IGBT禁止开通。
美的电磁炉电路原理及维修上篇（多图）
美的电磁炉电路原理及维修上篇（多图）目录：一、开关电源电路二、LC振荡电路三、同步电压比较电路四、高压保护电路五、浪涌保护电路六、驱动放大电路七、电流检测电路八、电网电压检测电路九、锅具温度检测电路十、IGBT温度检测电路十一、脉宽调控电路十二、上电延时电路电源供电电路一、开关电源电路开关电源电路，U1是采用（VIPER12A）8脚电源芯片，通过单端反激式开关电源变换而降压。
其最大输出功率为（220V/12W），适应电网电压在160V/260V波动时均能正常稳定输出。
具有工作效率高、功耗小、稳压范围广、电源安全可靠、机身温度低、易维修等优点。
其工作原理是，由电网电压经整流后变为脉动直流电压+305V，通过串接开关二极管D90（1N4007）、限流电阻R90（22Ω/2W）后，送至开关高频变压器TR1初级的1-2绕组，加至电源芯片U91（VIPER12）的5-6-7-8脚（内部开关管漏极）。
另一路经TR1次级的5-6-7绕组经整流二极管D93（1N4007），串接开关二极管D94（1N4148）得到约+18V电压加至U91的4脚使电源芯片U91振荡起振输出脉宽信号驱动场效应管，在场效应管高速开关状态下，并通过互感作用使TR1次级的5-6-7绕组产生交流电压。
经整流二极管D93（1N4007）、D92（1N4007）、EC91（220μF/25V）、EC92（47μF/25V）滤波后得到+18V、+5V电压为整机低压供电电路。
1、开关电源电路的测量维修时，将电磁炉上电待机。
用万用表直流电压500V、50V、10V档。
1、测开关电源高压供电电路EC90对地+305V电压，为正常；2、测C92对地+18V电压，为正常；3、测C91对地+5V电压，为正常。
1、开关电源电路的维修1）若测电解电容器EC90对地0电压时（正常为+305V），多为电源芯片U1（VIPER12）已击穿受损。
U1受损后，还会造成限流电阻R90（22Ω/2W）开路损坏。
美的电磁炉常见故障解决办法
美的电磁炉常见故障解决办法美的电磁炉常见故障解决办法美的电磁炉常见故障解决办法常见故障一：在插插头时未听到B1一声,电源指示灯不亮。
解决方法：1.看是否是周围外界的一些环境因素，比如：插头脱落、保险丝断路或者自动开关断路。
2.看锅是否合适，是不是摆放在适当的位置，直径是否是小于12cm。
3.可能是内部的零件除了问题，就要参照维修代码或者是找专业人士。
常见故障二：中间加热，突然电磁炉停止工作。
解决方法：1.可能是达到了最高的温度点，约10秒钟后恢复功率。
2.可能是内部温度过高，约4分钟后可重新开机。
3.看看是否按错功能键。
4.自动煲粥、煲汤时锅具内的水分烧干。
5.当然也有外界的电源问题，需要检查一下。
6.当然如果真的这些问题都不是的话，就有可能是电磁炉内部的问题，还是要参维修代码或者找维修人员。
常见故障三：各功能键和指示灯正常，但声音报警提示无锅解决方法：检查功率板，可能是电阻出现了问题，需要更换电阻。
常见故障四：所以的线插好，指示灯也亮了，但是电磁炉不加热。
解决方法：锁好线盘;换稳压的二极管;换基本组件。
常见故障五：正常加热，但是指示灯不亮解决方法：换LED二极管，换LED基板组件。
常见故障六：蜂鸣器不停止的'响。
解决方法：检查开关、热敏电阻、主控IC是不是正常;检查变压器不否正常;检查或者更换基板组件。
扩展：电磁炉和电陶炉区别1、电磁炉：优点，热效率高，省电。
比如烧水比电陶炉要快。
适合老人，比如锅体离开便自动断电。
对于粗心大意的老人非常适合。
缺点对锅有要求，不是什么锅都能用。
炒菜火力不够大。
2、电陶炉：优点，表面发热，有火的感觉。
炒菜火力够大，与煤气感觉没有什么区别。
所唯的一区别就是锅体不像用天然气一样有些爱糊锅。
但我个人使用过程中影响不大，爱糊锅是因为我的锅体不够平，受热点不匀均，不过炒菜的味道我觉得很满意了。
另外电陶炉还可以用来做烧烤。
比如烤香肠，烤馒头片等，我非常喜欢这个额外的功能。
