4．编图资料情况
根据《全图》编制目的、内容设计和比例尺，选择收集了大量 的最新相关资料。
（1）中国测绘科学研究院制作的1：100万中国数字地图 （2019版）。
（2）国家测绘局2019年版的《中国国界线画法标准样图》 （1：100万），用于更新与校正中国国界。
中国陆地边界长约2.28万千米，东邻朝鲜，东北接俄罗斯， 北邻蒙古，西北与俄罗斯、哈萨克斯坦相依，西跟吉尔吉斯斯坦、 塔吉克斯坦、阿富汗、巴基斯坦接壤，西南和印度、尼泊尔、锡 金、不丹相靠，南与缅甸、老挝、越南毗邻。
4
2．制图区域地理概况
中国海岸线长达18000多千米，海峡自北起有渤海海峡、
台湾海峡、巴士海峡、琼州海峡；中国近海有渤海（是中国内
（2）比例尺表示形式设计要求
采用数字比例尺和复式比例尺相结合的方式。
11
（3）地图内容的选择与表示 要求
《全图》中要反映出我国陆地主要水系的空间分布和总体特征。
《全图》中海洋要素的表示要正确反映出我国海岸基本特征和海
域的空间分布。《全图》采用地貌晕渲法表示中国的地势走向、
地貌形态，并用地貌符号表示出山隘、岩溶、沙漠、冰川、雪被、
8
5．地图产品主要技术指标和 规格
1）地图精度 地图要素相对经线和纬线的交叉点的平面位置中误差为：图上 ±0.75 mm，最大不超过±1.1 mm （2）地图规格 《全图》成图尺寸为：2950×2140mm，印刷成品为9全张 拼幅形式。采用矩形的分幅设计，版面由主区、邻区、图例、附 图、图名、比例尺和图外要素组成，南海诸岛采用1：500万的 附图形式置于右下角，图例以矩形开窗形式配置在图面的左下角。 《全图》采用157克铜版纸（787×1092mm）的CMYK四色 印刷方式，装帧采用压膜后拼接加卷轴的精装挂图形式。 （3）地图接边
(整理)企业知识地图的编制方法.
核心知识地图编制报告一、编制方法共词分析法是广泛应用的知识地图编制方法，原理为分析核心词汇的相似性，共词是指如果两个关键词汇同时被同一个单位（例如总部的一个业务部门）引用，说明这两个关键词具有紧密的关系。
通过整个企业知识库的内容，共词分析法挖掘其中有代表性的知识，以总部部门及其包含的二级团队共同使用的频数为对象1，利用多元统计分析，实现核心知识的可视化操作。
以下为编制步骤：二、核心知识地图（一）确定核心知识词汇根据《各条线知识结构及分布表》，我们统计相关度在3 以上的1统计词汇频数的基础为：各条线知识结构及分布表词汇数量，得出各业务部门的词汇使用频数。
用系统法和分类汇总法，分别得出高频词汇，汇总两项结果，得出70个核心知识词汇。
（二）建立共词矩阵对确定的70个高频关键词进行两两检索，统计它们在11个条线部门共同出现的频率，形成70×70的共词矩阵。
（三）数据处理及结果1. 因子分析以共词矩阵为基础，通过SPSS19.0统计软件对70个核心知识词汇进行因子分析。
效仿储节旺、闫士涛等选择主成分法和最大平均值旋转方法进行处理，共获取4个因子，累计贡献率达97.5%。
即是说，可以解释整个企业知识管理体系97.5%的核心知识信息。
因子分析法将矩阵的因子数减少为4个，因子1为公司信贷与交易性业务；因子2 为客户服务营销与金融市场；因子3为银行财务会计、运营管理、操作风险管理和市场风险管理、合规管理；因子4为信用风险管理与内控。
结合知识点的共性，归纳为4类：I公司银行、II零售银行、III风险量化评估及内控、VI中后台业务支撑。
2. 聚类分析层次聚类法首先两两比较、合并相似度最高的变量，再在新产生的类别上，将相似程度最高的类别进行合并，如此重复，直至将所有变量合并归为一类。
由此得出树状图1。
（请见附件）聚类分析法将核心知识词汇分为6个类别，分别为：第㈠类：公司信贷与交易性业务;第㈡类:企业金融;第㈢类:金融市场;第㈣类:信用风险管理及客户营销服务;第㈤类: 操作风险、市场风险管理及业务运营合规;第㈥类:财务会计和银行系统。

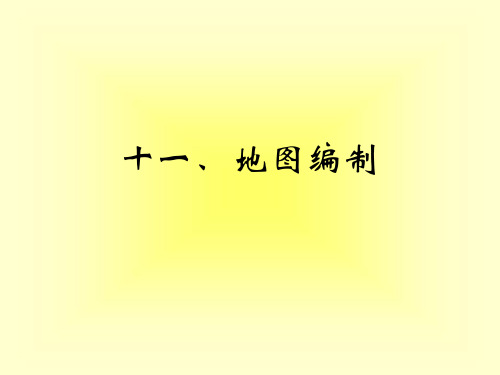

11、地图编制
• 点击Create New用于产生新的符号集。首 先定义符号集的名称和存放路径，新建的 符号集将显示在符号集管理器对话框中， 该符号集包括所有类型文件夹，但所有文 件夹都没有符号。选择其中一个类型的文 件夹（如Marker Symbols），在右面列表 框中点击鼠标右键，在弹出的命令菜单中 选择New\Marker Symbol，将出现符号属 性编辑对话框，确定新的符号并增加到符 号集，最后建立新的符号集。
– 标注的放置位置。包括标注放置的参考位置， 点、线、面要素的参考位置有一定的区别；重 复标注的自动取舍，如同一行政区有多个部分； 标注的优先等级。 – 显示标注的比例尺范围。
标注表达式
点要素的放置属性对话框
线要素的放置属性对话框
Horizontal
Parallel
Curved Perpendicular
– 单字段独立值 – 多字段独立值 – 与符号库中的符号匹配
• 单字段独立值是选择某一字段，不同字段 值用不同符号表示，如按STATE_NAME字 段，不同州以不同颜色显示。
• 多字段独立值是选择二个或三个字段，不同字段 值组合用不同符号表示，如按道路的路面材料字 段和道路等级字段，不同路面材料和等级的道路 用不同符号显示。
• 分级颜色是对所有要素的字段值进行分级， 不同等级的要素用不同颜色显示。
• 分级符号是对所有要素的字段值进行分级， 不同等级的要素用不同符号（点的大小和 线的粗细）显示。
• 比例符号是定义最大字段值和最小字段值的符号 大小（或粗细），其它字段值按比例定义符号大 小（或粗细），并分级显示。
• 点值法是用点的数量表示要素字段值，需 要设定一个点所表示的值。
– 加载美国城市分布图（CITIES）。 – 打开图层的Layer Properties对话框，单击 Label标签进入Label选项卡。 – 选择Define classes of features and label each class differently。 – 新增第一个类，名称为“大城市”，利用SQL Query确定“POP1990” >=1000000的城市为 第一类城市，定义标注字体为14号红色加粗。
试述专题地图编制的方法步骤及其各环节的主要内容.
一、专题地图的分类
专题地图按内容可分为自然地图，社会经济地图，环境地图和其他专题地图
自然地图反映自然要素或现象的地理分布及其相互关系的地图，如地质图，地球物理，地势图，地貌图，气象图等
社会经济地图反映各种社会经济现象或事物的特征，地理分布和相互联系的地图。
行政区划图，人口图，城市地图等
环境地图反映环境的污染，自然灾害，自然生物保护和更新，疾病与医疗地理方面等内容
其他专题地图主要有航海图，航空图，宇航图，旅游图和教学图等二、专题地图的表示方法
定点符号法：用于表示呈点状分布的要素
线状符号：用于表示呈线状或带状的要素
质底法：用不同的底色或花纹区分全制图区域内各种现象的质量差别等值线：是专题现象数值相等的各点的连线
定位图：是将某地点的统计资料，用图表形式表示该地点某种现象的数量特征及其变化的一种方法
范围法：是用轮廓线，晕线，注记和符号等表示某种现象在一定范围内的分布状况。
如森林的分布，棉花的分布等
点数法：是用一定大小，形状相同的点子表示现象的分布范围，数量和密度的方法
分区统计图表法：把制图区域分成若干个区划单位，根据各区划单位的统计资料制成统计图表绘在相应的区划单位内，表示现象的综合及其动态变化的方法
运动线法：是用不同宽度与长度的箭形符号表示现象的运动方向，路线，数量和结构特征
三、专题地图的设计与编制
1.专题地图的设计
专题地图的设计内容包括：确定地图的图幅大小，比例尺，地图投影等；资料收集，分析和处理；表示方法的选择，图面配置设计，地图符号和颜色的设计；设计书的编写
2.专题地图的编制过程
1）设计阶段
2）地图制作阶段。
专题地图编制
第二章1.地图怎样反映专题内容的空间分布、时序动态、质、量特征？地图符号及其组合的方法。
2.点状分布的要素如何实现其定量数据的表达？当各点数据量相差悬殊时如何处理符号的比率关系？【（拓展）点状要素的表示方法—定点符号法：采用不同的形状、颜色和大小表示各自独立的各个物理的数量与质量特征的方法符号的形状：反映地物质的特征（定性特征）符号的大小：反映地物的数量特征（定量特征）符号的颜色：反映地物质的特征（定性特征）符号的结构：反映地物的内部组成特征或发展变化特征】呈点状分布的要素，其定量数据的表达主要是通过符号的大小来实现的。
⑴符号的比率与非比率：在专题地图上，一般以符号的大小来表示物体的数量指标。
如果符号的大小与所表示的专题要素的数量指标有一定的比率关系，这种符号称为比率符号。
如果符号的大小与专题要素之间无任何比率关系，这种符号称为非比率符号。
但必须注意，如前所述，符号大小是一种概念空间，不能根据比率符号在地图上所占面积来判断专题要素的分布范围。
⑵绝对比率和条件比率：绝对比率是指符号的大小(如面积)与所代表的专题要素的数量指标成绝对正比关系。
在采用绝对比率符号表示专题要素时，由于要精确计算表明每个数量指标的符号面积，所以必须规定符号的准线和比率基数。
符号的准线是指能确定符号面积的基准线，如圆的直径、三角形及其他几何图形的高或底边等。
在确定符号的大小时，必须首先确定其比率基数，比率基数的大小影响着底图内容的表示，亦影响到负载量。
绝对比率符号的优点是符号大小与所反映的专题要素的数量指标一致。
条件比率符号仍保持符号的面积大小与专题要素的数量指标之间的比率关系。
但两者之比不等于符号面积之绝对正比，而是在绝对比率上加以某种函数关系的条件。
在采用条件比率符号的地图上，为便于读者按符号准线长度量算其所表示的数量指标，往往要列出符号的比率图表。
在确定条件比率符号的准线长度时，必须注意最小符号能清晰易读，最大符号又不过分突出，符号之间又容易区分。
专题地图编制
第一章1专题地图有哪些基本特征?答：与普通地图相比,专题地图有以下特征：（1）专题地图只将一种或几种与主题相关联的要素特别完备而详细的显示,而其他要素的现实则较为概略,甚至不予显示。
（2）内容更加广泛多样.（3）不仅可以表示现象的现状及其分布，而且能表示现象的动态变化和发展规律.2。
专题地图由哪些方面的要素构成?专题地图有三个方面构成，即专题地图的数学要素、专题要素和地理地图要素1）数学要素:坐标网、比例尺、地图定向等内容2）专题要素：专题要素是专题地图内容的主体。
可以表示一种或多种要素3）地理底图要素：地理底图是以普通地图为基础，根据专题内容的需要重新编制的.专题内容不可能孤立的存在,必须依附于一定的地理基础，两者分别处于不同的层面：表现地图主题的专题内容以各种符号组成第一层面，地理底图则以较浅淡的色彩作为第二层面。
两者在内容与形式上具有一定的内在联系。
地理底图是专题地图不可分割的组成部分.3 、专题地图按其内容的专题性质,通常可分为三种基本类型：自然地图(地势图、地质图、地球物理图、地貌图、气象气候图、水文图、土壤图、植被图、动物地理图、综合自然地理图)、人文地图（政区、人口、经济、文化、历史地图）和其他专题地图（航海图、航空图、某种军用地图、城市地图、规划设计地图等）;从其内容的数据特征可分为：定性数据、定量数据（含分级数据)；按其内容在地图上的概括程度,可分为：解析型图、合成型图和综合型图三种；按数据特征分类：1。
定性数据2。
定量数据按专题现象概括程度分类: 1。
分析图（解析图）2。
组合图（多部门图）3.综合图(合成图）按用途分类：1.普通地图2。
专题地图4、说明学习专题制图课程对学习遥感，地理信息系统两课程的关系p7-p8第二章1。
等值线法用于什么样分布特征的现象？答：定量数据的表示方法—等值线法,是专题要素数值相等的连线,如等高线、等温线等。
等值线可以显示地面和空间连续分布且均匀渐变的现象，并能说明这种现象在地图上任一点的数值和强度。
地图学第七章地图编制
置、变形的性质和分布规律；经纬线网的密度；建立数学基础的方法 与精度要求。 3．制图区域的地理特征说明制图区域的地理位置、范围、行政区划；地 理要素的特征与分布。必要时可用图表和附图说明。 4．制图资料说明制图资料分析评价的结果，并指出其使用程度和使用方 法。 5．地图内容的编绘这是地图设计书的主要内容，要分要素说明各地理要 素的分类分级、表示方法、选取和概括的指标和方法等。 6．图式符号说明新编图的图式符号设计的原则和要求。 7．制图工艺方案和要求说明编图的技术方法；原图编绘、出版准备、地 图制印的工艺方案与要求；新编图的质量与验收标准。 8．附图附表包括投影坐标成果表、图式符号表、地图概括指标略图、图 面设计样图、编绘样图等。
在军队自动化指挥系统中，指挥员研究战场 环境和下达命令将通过电子地图的系统与卫星联 系，从屏幕上观察战局变化，指挥部队行动。作 为现代武装力量的标志，在现代的飞机、舰船、 汽车甚至作战坦克上，都装有电子地图系统，可 随时将自己所在的位置实时显示在电子地图上， 供驾驶人员观察、分析和操作。目前各种军事指 挥辅助决策系统中的电子地图，都具有地形显示、 地形分析和军事态势标绘的功能。
第四节 地理信息系统制图
一、地理信息系统的组成 1、计算机硬件系统 2、计算机软件系统 3、地理数据库系统 4、系统关系人员和组织机构
二、地理信息系统的功能
1、数据采集、检验与编辑 2、数据处理 3、数据的存储与组织 4、查询、检索功能 5、空间分析功能 6、显示功能
地图的制图方法
二、制图综合的目的：
制图的基本目的是以缩小的图形来显示客观世界。 制图综合的目的是突出制图对象的类型特征，抽
象出基本规律，更好地运用地图图形向读者传递信 息，并可以延长地图的时效性，避免地图很快的失 去作用。
三、为了达到制图综合的目的需要作的两种基 本处理：选取和概括
1、 选取
a、含义：选取又称为取舍，指选择那些对 制图目的有用的信息，把它们保留在地图上，不 需要的信息则被舍弃。选取分为类别选取和级别 选取。
b、类别选取：可以是整类信息被舍弃，如 一般旅游地图中舍弃了等高线。
c、级别选取：舍弃的是某种级别信息，如 小支流，次要的居民地等。
2、 概括
a、含义：指的是对制图物体的形状、数量 和质量特征进行化简。分为如下三类：
b、形状概括：去掉复杂轮廓形状中的某些 碎部，保留或夸大重要特征。
c、数量特征概括：是引起信息数量标志发 生变化的概括。
生理因素、心理因素ห้องสมุดไป่ตู้个方面的影响。
这种影响的结果，决定了地图上采用的图形 尺寸、规格、色彩的亮度差以及地图的适宜容量。
五、数据质量 指的是制图资料对制图综合的影响。
第四节 制图综合的基本规律
地图经过漫长的演变和发展，对它的规格和是非 标准已经形成了一些约定的规则。
一、图形最小尺寸 地图上的基本图形包括线划、几何图形、轮
的任务； 级别选取：用资格法和定额法拟定出确定的选
取标准。 1、 资格法
资格法是按照一定的数量或质量标志作为选取的 标准。 优点：资格法标准明确，简单易行，在编图生产中 得到广泛的应用。 缺点：①一个标志常常不能全面衡量出物体的重要 程度；
缺点： ②按同一个资格进行选取无法预计选取 后的地图容量，当然也就很难控制各地区间的 对比关系。 为了弥补资格法的不足，在不同的区域确 定不同的选取标准或对选取标准规定一个活动 的范围； 为克服自身缺点，还需要用定额法作为补 充或配合使用。 2、定额法 定额法是规定出单位面积内应选取的制图物 体的数量。 制图物体的选取定额是由地图载负量确定的。 定额法的缺点：它无法保证在不同地区保留 相同的质量资格。
专题地图编制的基本方法(课堂PPT)
2
太湖水体总磷浓度分布图
高度的综合性
专题地图反映的内容是某一专门的主题，目的是揭示 这一特定现象的分布规律
专题地图既要反映地理环境各要素的质量、数量特征 和动态变化，又要反映人类和自然环境的相互作用和影 响，进而揭示自然、让会、经济的发展规律。从制图方 法和图型发展来看，由最初的分析地图逐步发展到了综 合地图，近年来又进一步发展到合成地图。但无论是分 析地图、综合地图和合成地图，均是以地图形式反映深 入分析、研究、综合的专题现象
青色Cyan、品红色Magenta、黄色Yellow和黑色Black
15
（3）修版 修版包括消除由拷贝所获底片中各种缺陷、不足， 以及对底版的分色分涂两方面工作。对底版的分色分涂就是将地 版上由两种以上不同色表示的地图要素，用修涂的方法只保留同 一色的要素，去除其他色的过程。
（4）晒版 把胶片上的图形、文字转移到供印刷用的金属板材 上的工艺称晒版。目前最常用的金属版材是预涂感光版，即PS 版。
10
11
地图印刷（一）
公元105年蔡伦发明的造纸以及11世纪中叶（北宋年间）毕 毕昇发明的活字印刷术，是复制技术中关键性的创造
地图是地理信息传递过程中的载体，无论是地图的编制者还 是使用者，都要求将地图作品形成大量高质量的复制品。印 刷是复制的主要手段，包括原稿、印刷版、承印物、印刷油 墨及印刷机械五大组成部分。完整的印刷过程，就是将地图 原稿分为印刷要素与空白要素两大部分后，将印刷要素转移 到印刷版，用印刷油墨、通过印刷机械，最后出现在承印物 上的过程
（5）打样与校核 打样是制版工序中的最后一道工序。校核就 是根据样图，与原稿进行核对，以检查在内容上有无错漏，色彩 是否符合设计要求，注记及线划的规格、精度是否符合出版规定。
地图设计与编制 课件
四、计算机制图的基本过程
地图设计——确定制图资料、投影、比例尺、 地图内容、表示方法 数据输入——将图形图像转化为数字 数据处理——检索、更新、选取、变换 图形输出——经图形检查，又绘图机或光学 系统输出 原图编绘与出版准备合二为一。数据处理之 后的成果图既是编绘原图，也是出版原图。
地图设计与编制
参赛选手：****
目前的状况
考试大纲 试卷情况 培训资料 我们能作什么
地图编制考试基本要求
1.根据项目要求，确定地图编制的方法和原则。 2.根据地图用途，收集并分析评价制图资料，合理利 用;确定地图投影、比例尺、地图内容以及制图综合原 则等。 3.根据技术设计书，分析评价实验样图，确定样图的 符合性;分析评价制图过程和地图成果，评定地图质量。 4.根据不同产品形式，确定地图制图后续工作，进行 电子地图及导航电子地图等的制作。 5.运用地图数据库和现代地图编制与出版一体化技术 进行地图生产。 6.确定普通地图(集、册)、专题地图(集、册)和特种地 图编制的方法和步骤。
7、计算机制图
当今信息时代的主要制图方法。
这七种制图方法常常结合使用，如野外 调查与遥感制图、数值资料与计算机制 图、地图资料与计算机制图、遥感制图 与计算机制图相结合。后两者已成为最 主要的制图方法。
二、专题地图编制的基本原则
1、严密的科学性 2、高度的综合性 3、精美的艺术性 4、较强的实用性
（4）现势性
（5）精确性
（6）复制的可能性
5、编图资料的加工处理
坐标系统的转换
新旧符号对照表：量度单位、分类分级、表示方
法、符号、统计口径、统计与量测的时间 资料加工 过渡标描
