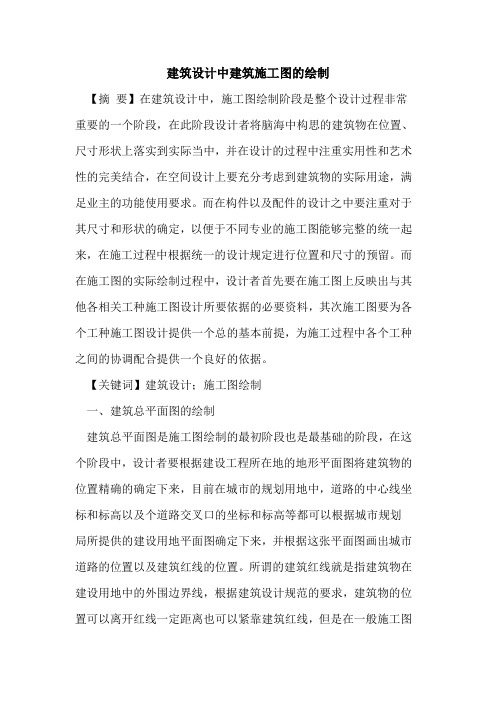

建筑设计中建筑施工图的绘制【摘要】在建筑设计中，施工图绘制阶段是整个设计过程非常重要的一个阶段，在此阶段设计者将脑海中构思的建筑物在位置、尺寸形状上落实到实际当中，并在设计的过程中注重实用性和艺术性的完美结合，在空间设计上要充分考虑到建筑物的实际用途，满足业主的功能使用要求。
而在构件以及配件的设计之中要注重对于其尺寸和形状的确定，以便于不同专业的施工图能够完整的统一起来，在施工过程中根据统一的设计规定进行位置和尺寸的预留。
而在施工图的实际绘制过程中，设计者首先要在施工图上反映出与其他各相关工种施工图设计所要依据的必要资料，其次施工图要为各个工种施工图设计提供一个总的基本前提，为施工过程中各个工种之间的协调配合提供一个良好的依据。
【关键词】建筑设计；施工图绘制一、建筑总平面图的绘制建筑总平面图是施工图绘制的最初阶段也是最基础的阶段，在这个阶段中，设计者要根据建设工程所在地的地形平面图将建筑物的位置精确的确定下来，目前在城市的规划用地中，道路的中心线坐标和标高以及个道路交叉口的坐标和标高等都可以根据城市规划局所提供的建设用地平面图确定下来，并根据这张平面图画出城市道路的位置以及建筑红线的位置。
所谓的建筑红线就是指建筑物在建设用地中的外围边界线，根据建筑设计规范的要求，建筑物的位置可以离开红线一定距离也可以紧靠建筑红线，但是在一般施工图设计中，建筑物的位置都要退后建筑红线3米左右，留出的这段距离是为了保证建筑物外墙的基础要在建筑红线之内，一般高度较高的建筑物在平面图的设计过程中要退出红线的距离更多一些，而高度较小的建筑物则可以相对紧靠建筑红线一些。
在建设用地范围之内确定了建筑物的外墙轮廓线之后，设计者还要将建筑物的外围轮廓尺寸、建筑物转角的坐标、建筑物周围道路的坐标以及道路的宽度和尺寸标注出来，另外在建筑总平面图上设计者还要将建筑物的人行道以及人流和车辆的出入口标注出来，并在图上明确的绘制出建设用地范围之内绿化布置的情况，同时还要将建筑物的相对标高和绝对标高表明清楚。
结构施工图的绘制方法
施工图是工程师的“语言”，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图.10。
1。
2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真"地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是:同类构件的许多数据需多次填写,容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）.“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部，按施工顺序从下到上.例如，“结构总说明”的图号为“G-1”（G表示“结施”)，以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
建筑施工图纸绘制方法及其存在的问题与解决措施
建筑施工图纸绘制方法及其存在的问题与解决措施摘要：建筑行业的发展从本质上反映了国家的经济和社会的双重发展的情况。
现如今我国的城市化建设正在如火如荼的进行，建筑工程的安全质量一直都是为人们和社会所关注的重要问题，决定建筑物安全质量的根本就是建筑结构的设计以及对设计图纸的校审。
目前由于对于校审环节的不重视以及设计图纸自身的诸多问题，导致建筑物的质量始终堪忧。
本文从目前我国建筑结构设计图纸校审存在的问题出发，在文中详细的阐述了建筑结构设计图纸校审时应该注意的几个方面，本文将分析高层建筑施工图设计中的一些常见问题，并提出一些个人建议，希望能帮助设计人员解决这些问题。
关键词：高层建筑；施工图设计；常见问题；合理建议一、建筑施工图的基本设计要求1.建筑行业相关部门的配合为了确保施工过程中的质量控制和成品建筑的数据满足建筑设计要求，必须提高施工图纸的要求。
一般而言，施工图纸应符合以下要求：所有类型的工作和部门都不能独立设计。
在设计建筑方案时，所有的部门应该有相关负责人在一起进行相互探讨，以便于能够拿出合理的设计或技术解决方案，并最终提出合理的架构设计，以便于建筑工程的顺利实施。
而且哥职能部门应该承担相关责任，科学高效地完成施工图设计。
2.图纸绘制的准确性在设计图纸时，工程设计人员应确保设计图纸的完整性和正确性，以避免错误或遗漏。
3. 以行业标准进行参照设计考虑到建筑环境与理想设计环境之间的差距，工程设计人员应根据相应的设计标准进行合理的修改。
二、施工图中的主要问题1.图纸绘制错误或遗漏施工图的设计是一项系统工作。
在建筑图纸的设计中，最重要的图纸就是平面设计图纸，因为它是其他建筑图纸和设计图纸的基础，因此该图纸的绘制是全面，准确和简洁的。
此外，《建筑工程设计文件深度规定对建筑施工图》对建筑图纸也有详细要求。
然而，在计划的实际设计过程中，工程设计师有时会因粗心而使设计的图纸不符合规定的标准。
在附图中，经常出现诸如比例不正确和随机风玫瑰绘制方法的低级错误，并且建筑计划的图形内容诸如各种高程，轴和标签。
土木工程制图与CAD基础第10章 建筑施工图的绘制
10.3 绘制建筑施工图
1. 以“建筑图样板”开始绘制新 图定位轴线 2. 绘制墙线与整理墙线 3. 门窗开洞和加门垛、壁柱以及 构造柱 4. 绘制与安放门窗 5. 绘制其它对象 6. 进行文字标注 7. 进行尺寸标注 绘制楼梯、台阶、散水、家具等
10.3 绘制建筑施工图
1. 以“建筑图样板”开始绘制新 图定位轴线 2. 绘制墙线与整理墙线 3. 门窗开洞和加门垛、壁柱以及 构造柱 4. 绘制与安放门窗 5. 绘制其它对象 6. 进行文字标注 7. 进行尺寸标注
创建图纸样板的一般步骤：
1.绘图比例、图幅与绘图单位； 2.图层(颜色、线型、线宽)； 3.文字样式和尺寸标注样式； 4.保存样板文件
10.2 建立图纸样板
1.绘图比例、图幅与绘图单位
几点建议： ① 在AutoCAD绘制工程图的时候可以不换算比例，直接按照1∶1绘制，而在输 出图形时再考虑比例。 ② 图幅的大小与所绘制对象的规模和根据有关制图标准确定的绘图比例有关, 可以在必要时进行设置。 ③ 建议以公制样板“acadiso.dwt”新建图形,绘图单位默认采用公制单位,符 合我国的各行业标准。
10.2 建立图纸样板
10.2 建立图纸样板
2. 图层(颜色、线型、线宽)
新建必要数目的图层,并为不同的图层设置易于辨识的名称、不同的颜色和适 合的线型、线宽。对于线宽,可以暂不设定,取为“默认”值。最终输出图形时, 可以在打印样式中按照颜色控制线宽。
10.2 建立图纸样板
3.文字样式和尺寸标注样式
第10章 用AutoCAD绘制建筑施工图
• • • • • 10.1 概述 10.2 建立图纸样板 10.3 绘制建筑施工图 本章小结 上机作业
10.1 概述
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
建筑结构施工图绘制方法和步骤
图框、图标和图签的线宽 (mm)
图幅 A0、A1
图框线 1.4
图标 外框线
0.7
图框分栏线、 图签线
0.35
A2、A3、
1.0
0.7
0.35
A4
建筑结构施工图绘制方法和步骤
字体
图纸上还包括各种符号、字母、数字以及文字组成的标 注和说明, 这些也必须严格按照规定的字体、大小书写。
建筑结构施工图绘制方法和步骤
尺寸注
尺寸标注是建筑图的重要组成部分, 是施工 的依据。国标对建筑图尺寸标注作了规定, 尺寸标注的组成和画法如下表所示。
建筑结构施工图绘制方法和步骤
建筑结构施工图绘制方法和步骤
组成 线型
画法及要求
尺寸线
细实 线
与被注长度平行; 图上其它任何图线不得用作尺寸线。
图名
常用比例
总平面图
1:500 1:1000 1:2000
平面图.立面图,剖面图 1:50 1:100 1:200
次要平面图
1:300 1:400
详图
建筑结构1施:1工图1绘:2制方1法:5和步1骤:10 1:20 1:25 1:50
1. 施工图比例绘图的特点:
1) 各图样严格按要求比例作图, 而各种标注、图框等则必 须按”国标”规定准确绘制;
尺寸界线 (延伸线)
尺寸起止 符号
尺寸文本
细实 线
中实 线
与被注长度垂直; 一端距图形轮廓线不小于2mm, 另一端超出尺寸线 2~3mm; 也可用图形轮廓线作尺寸界线。
长度标注: 短斜线; 与尺寸界线顺时针倾斜45°, 长 度为2~3mm。 径向和角度标注: 箭头表示。
一律以毫米为单位(除标高及总平面图以米为单位 外),不再注写单位; 尺寸文本标注在尺寸线的中上方; 同一图纸上尺寸文本字体的大小一致。
CAD施工图详细画法大全
CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
施工图阶段建筑总平面图绘制要求细则
郑州大学综合设计研究院施工图阶段建筑总平面图绘制细则为规范施工图阶段总平面图绘制，突出表达建筑在总平面中的主要信息，根据《总图制图规范》（GB/T50103—2010），结合《建筑工程设计文件编制深度规定》及相关规范，制定我院施工图阶段总平面图绘制细则。
1、单体建筑施工图应附总平面图，绘制比例为1：500（项目用地面积较大时可1:1000）；2、图面应清晰准确标识出场地的区域位置，周边道路名称、道路红线，用地红线及道路路缘石线；场地内原有建筑及新建建筑（构筑物）可视轮廓线及基底（±0.00标高）的轮廓线，场地及建筑出入口；地下建筑轮廓及出入口；场地内道路、停车场、广场绿地等；3、需标注新建及相邻建筑的名称、层数。
新建建筑±0.00对应的绝对标高；新建建筑采用±0.00标高可视轮廓线填涂后淡显30%表示；4、需标注新建建筑定位坐标及与道路红线、用地红线间的距离；新建建筑外轮廓尺寸及与相邻建筑的距离；周边道路红线宽度；消防车道位置及宽度；5、标注线型要求：新建建筑±0.00高度可视轮廓线为实线b，新建建筑±0.00标高以上可视建筑物（构筑物）轮廓线为实线0.25b，其他原有建筑为实线0.25b，新建建筑地下轮廓为虚线b，道路红线（用地红线）为双点长画线b，建筑控制线为点画线0.5b，道路路缘石线为0.25b；6、绿化配景表达：突出新建建筑及尺寸，配景从简，仅表达不同材质地面分界线，必要时可用文字标注，树木用0.25b圆圈表达；7、对于完整地块的总平面规划项目应附经济技术指标，内容详见附图。
本规定自2013年5月1日起执行。
郑州大学综合设计研究院2013年4月25日。
建筑施工图—墙身详图的形成与画法(工程制图)
图 1 某墙身详图
02 墙身详图的形成与画法
墙身节点详图一般包括屋面雨水口节 点、
墙身详图的线型与建筑剖面图的 线型一样，但由于比例较大，应用细实线 画出墙面的粉刷线并标注材料图例。墙身 详图上所标注的尺寸和标高，亦与建筑剖 面图相同，但应标出构造做法的详细尺寸。
02 墙身详图的形成与画法
墙身详图常用 1:20 的比例来绘制，如果房 屋中楼层各节点相同，则可只画出底层、中间 层及顶层来表示；如果几个墙身的构造做法完 全相同，则可只画一个详图，通过在墙身轴线 上重叠标注各墙轴号表达。
为了节省图幅，画墙身详图可将门窗洞 口折断，化为几个墙身节点详图的组合，如图1 所示。
图 1 某墙身详图
《工程制图》
01 墙身详图的概念
墙身详图实质上是建筑剖面图中外墙墙身的局部放 大图。主要反映墙身各部位的详细构造、材料做法及详 细尺寸，如墙厚、女儿墙、泛水、檐口、窗台、雨棚、 阳台、墙身防潮层、室内外地面、散水等。
墙身详图是施工图的重要组成部分，它是砌墙、 门窗的安置、室内外装修等施工做法及材料估算、施工 预算等的重要依据。
建筑施工图制图标准规范
2.总平面图部分图例
粗实线 8 新建建筑物
细实线
原有建筑物
中虚线
计划扩建的预 留地或建筑物
拆除的建筑物
建筑物下的通道
散状材料 露天堆场
其他材料露天堆 场或露天作业场
铺砌场地
敞棚或敞廊
2.总平面图部分图例（续）
被挡土在短线侧
围墙及大门
X 105.00 Y 425.00
测量坐标
烟囱
A 105.00 B 425.00
3-1 3-2 3-3 3-4 3-5 3-6
3-B
3
3-A 1-E
1
1-C 1-B 1-A
2-J
2-H
2-G
2-F
2
2-E
2-D
2-C
2-B 2-A
1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-1
2-2
2、定位轴线（续2）
5
4
圆形平面图编号 径向宜
用阿拉伯数字从左下角开始，逆
时针顺序编写；圆周轴线用大写
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图 4、平面图（镜像） 顶棚平面图宜用镜像投影法绘制。
四、图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
北 拆除的建筑物
A100.00 围墙
楼层数
道路
34.60 52.30
A86.83
