【CN209885348U】一种油田采油污水处理装置【专利】
【CN209702331U】一种污水处理系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371594.5(22)申请日 2019.03.22(73)专利权人 中国海洋石油集团有限公司地址 100010 北京市东城区朝阳门北大街25号专利权人 中海石油炼化有限责任公司 中海油石化工程有限公司(72)发明人 代振亮 刘亚利 战海云 (74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.C02F 1/00(2006.01)(54)实用新型名称一种污水处理系统(57)摘要本实用新型涉及污水处理技术领域，尤其涉及一种污水处理系统，其包括污水池、机械格栅、两堵隔墙，所述隔墙垂直固定设置在所述污水池的底面上，且与所述污水池设置有污水进水口的侧面垂直连接，两堵所述隔墙平行间隔设置在所述污水进水口的两侧，两堵所述隔墙的外表面上设置有防水层，所述机械格栅倾斜于所述污水池的底面且与两堵所述隔墙固定连接，且所述机械格栅的侧面分别与两堵所述隔墙的侧面相接触。
本实用新型能够将污水池中固体杂物排出污水池外，而且无需开挖机械格栅池，降低了施工难度，既解决了污水池改造中机械格栅安装的难题，又节约了施工成本。
权利要求书1页 说明书3页 附图1页CN 209702331 U 2019.11.29C N 209702331U权 利 要 求 书1/1页CN 209702331 U1.一种污水处理系统，包括污水池(1)，其特征在于，还包括：机械格栅(2)、两堵隔墙(3)，所述隔墙(3)固定设置在所述污水池(1)的底面上，且与所述污水池(1)设置有污水进水口的侧面连接，两堵所述隔墙(3)平行间隔设置在所述污水进水口的两侧，两堵所述隔墙(3)的外表面上设置有防水层，所述机械格栅(2)倾斜于所述污水池(1)的底面且与两堵所述隔墙(3)固定连接，且所述机械格栅(2)的侧面分别与两堵所述隔墙(3)的侧面相接触。
【CN209940721U】一种环境保护污水处理装置【专利】

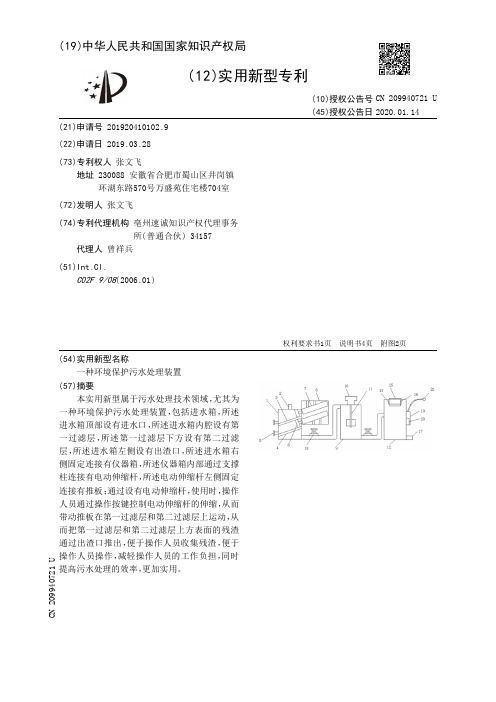

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920410102.9(22)申请日 2019.03.28(73)专利权人 张文飞地址 230088 安徽省合肥市蜀山区井岗镇环湖东路570号万盛苑住宅楼704室(72)发明人 张文飞 (74)专利代理机构 亳州速诚知识产权代理事务所(普通合伙) 34157代理人 曾祥兵(51)Int.Cl.C02F 9/08(2006.01)(54)实用新型名称一种环境保护污水处理装置(57)摘要本实用新型属于污水处理技术领域，尤其为一种环境保护污水处理装置，包括进水箱，所述进水箱顶部设有进水口，所述进水箱内腔设有第一过滤层，所述第一过滤层下方设有第二过滤层，所述进水箱左侧设有出渣口，所述进水箱右侧固定连接有仪器箱，所述仪器箱内部通过支撑柱连接有电动伸缩杆，所述电动伸缩杆左侧固定连接有推板；通过设有电动伸缩杆，使用时，操作人员通过操作按键控制电动伸缩杆的伸缩，从而带动推板在第一过滤层和第二过滤层上运动，从而把第一过滤层和第二过滤层上方表面的残渣通过出渣口推出，便于操作人员收集残渣，便于操作人员操作，减轻操作人员的工作负担，同时提高污水处理的效率，更加实用。
权利要求书1页 说明书4页 附图2页CN 209940721 U 2020.01.14C N 209940721U权 利 要 求 书1/1页CN 209940721 U1.一种环境保护污水处理装置，包括进水箱（1），其特征在于：所述进水箱（1）顶部设有进水口（2），所述进水箱（1）内腔设有第一过滤层（3），所述第一过滤层（3）下方设有第二过滤层（4），所述进水箱（1）左侧设有出渣口（5），所述进水箱（1）右侧固定连接有仪器箱（6），所述仪器箱（6）内部通过支撑柱连接有电动伸缩杆（7），所述电动伸缩杆（7）左侧固定连接有推板（8），所述进水箱（1）右侧底部通过管道连接有药物处理箱（9），所述药物处理箱（9）顶部设有三相异步电机（10），所述三相异步电机（10）底部设有搅拌杆（11），所述药物处理箱（9）右侧底部通过管道连接有消毒箱（12），所述消毒箱（12）顶部中央设有固定槽（13），所述固定槽（13）内腔螺纹连接有螺柱（14），所述螺柱（14）顶部固定连接有受力板（15），所述螺柱（14）内腔通过卡扣连接有紫外线灯（16），所述消毒箱（12）右侧底部设有出水口（17），所述进水箱（1）和药物处理箱（9）之间与药物处理箱（9）和消毒箱（12）之间均设有抽水泵（18），所述消毒箱（12）右侧固定连接有操作箱（19），所述操作箱（19）内腔设有PLC控制器（20），所述操作箱（19）右侧表面设有操作按键（21），所述操作按键（21）底部设有开关按键（22），所述操作箱（19）后侧设有三相插头（23），所述电动伸缩杆（7）、三相异步电机（10）、抽水泵（18）、紫外线灯（16）和操作箱（19）均电性连接于三相插头（23）。
【CN209809614U】一种精密污水过滤装置【专利】

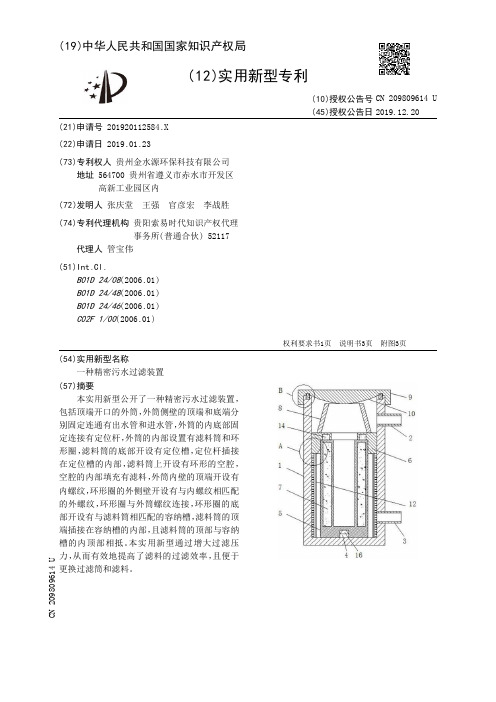

( 54 )实用新型名称 一种精密污水过滤装置
( 57 )摘要 本实用新型公开了一种精密污水过滤装置，
包括顶端开口的外筒，外筒侧壁的顶端和底端分 别固定连通有出水管和进水管，外筒的内底部固 定连接有定位杆，外筒的内部设置有滤料筒和环 形圈 ，滤料筒的 底部开设有定位槽 ，定位杆插接 在定位槽的内 部 ，滤料筒上开设有环形的空 腔 ， 空腔的内部填充有滤料，外筒内壁的顶端开设有 内螺纹 ，环形圈的外侧壁开设有与内螺纹相匹配 的 外螺纹 ，环形圈 与外筒螺纹连接 ，环形圈的 底 部开设有与滤料筒相匹配的容纳槽，滤料筒的顶 端插接在容纳槽的内部，且滤料筒的顶部与容纳 槽的内顶部相抵。本实 用新型通过增大过滤压 力 ，从而有效地提高了滤料的 过滤效率 ，且便于 更换过滤筒和滤料。
技术领域 [0001] 本实用新型涉及污水过滤装置技术领域，尤其涉及一种精密污水过滤装置。
背景技术 [0002] 现有的精密污水过滤装置一般是在竖直放置的过滤筒内部设置滤芯，滤芯将过滤 筒的内部分隔成上部的污水区 和下部的净水区 ，外部的污水由进水口进入污水区并由滤芯 过滤后进入净水区 ，再由净水区的出水口排出 ，而当滤芯进行过滤操作时 ，滤芯的过滤面积 和过滤压力影响着过滤装置的 过滤效率 ，现有的 精密污水过滤装置过滤压力较小 ，影响了 污水的过滤效果。
5 .根据权利要求1所述的一种精密污水过滤装置，其特征在于，所述定位杆(4)的顶部 固定连接有倒圆台状的导向块(16)。
6 .根据权利要求1所述的一种精密污水过滤装置，其特征在于，所述第一密封圈(11)的 顶端设为两个对称设置的环形的第二斜面。
2
CN 209809614 U
说 明 书
1/3 页
一种精密污水过滤装置
( 19 )中华人民 共和国国家知识产权局
【CN209809718U】一种船舶生活污水处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920475929.8(22)申请日 2019.04.10(73)专利权人 海能发海事技术服务（天津）有限公司地址 300000 天津市滨海新区自贸区（东疆保税港区）洛阳道601号（海丰物流园7区2单元-629）(72)发明人 张道锦 苗宗叶 王云庆 (74)专利代理机构 北京中企鸿阳知识产权代理事务所(普通合伙) 11487代理人 徐晶石(51)Int.Cl.B01D 36/02(2006.01)(54)实用新型名称一种船舶生活污水处理装置(57)摘要本实用新型公开了一种船舶生活污水处理装置，上盖上端设有固定板，固定板上端设有进水口，上吊耳设置在上盖两端，下吊耳设置在装置本体上端两侧，横板上端设有电机，电机右端设有减速器，减速器右端设有电机轴，电机轴上设有轴承，轴承设置在装置本体左侧，主轴设置在电机轴右端，主轴上设有连接件，连接件外端设有滤芯，固定座设置在装置本体内壁，固定座左端设有主轴，滤网两端设有推杆，推杆上设有密封垫，排污口内设有密封块，密封块上设有螺钉，过滤板设置在装置本体内壁，过滤板下端设有支柱，排水管设置在装置本体下端中心处，排水管上端设有固定圈，调节阀设置在排水管下端，观察窗设置在装置本体正面。
权利要求书1页 说明书3页 附图2页CN 209809718 U 2019.12.20C N 209809718U权 利 要 求 书1/1页CN 209809718 U1.一种船舶生活污水处理装置，包括装置本体、支脚、上盖、固定板、进水口、上吊耳、下吊耳、螺栓、横板、电机、减速器、电机轴、轴承、主轴、连接件、滤芯、固定座、滤网、推杆、密封垫、排污口、密封块、螺钉、过滤板、支柱、排水管、固定圈、调节阀和观察窗，其特征在于，所述装置本体下端设有支脚，所述上盖设置在装置本体上端，上盖上端设有固定板，所述固定板上端设有进水口，所述上吊耳设置在上盖两端，所述下吊耳设置在装置本体上端两侧，所述螺栓设置在上吊耳和下吊耳之间，所述横板设置在装置本体侧面，横板上端设有电机，所述电机右端设有减速器，所述减速器右端设有电机轴，所述电机轴上设有轴承，所述轴承设置在装置本体左侧，所述主轴设置在电机轴右端，主轴上设有连接件，所述连接件外端设有滤芯，所述固定座设置在装置本体内壁，固定座左端设有主轴，所述滤网设置在上盖下端面，滤网两端设有推杆，所述推杆上设有密封垫，所述排污口设置在装置本体右下侧，排污口内设有密封块，所述密封块上设有螺钉，所述过滤板设置在装置本体内壁，过滤板下端设有支柱，所述排水管设置在装置本体下端中心处，排水管上端设有固定圈，所述调节阀设置在排水管下端，所述观察窗设置在装置本体正面。
【CN209890271U】一种污水回收处置装置【专利】

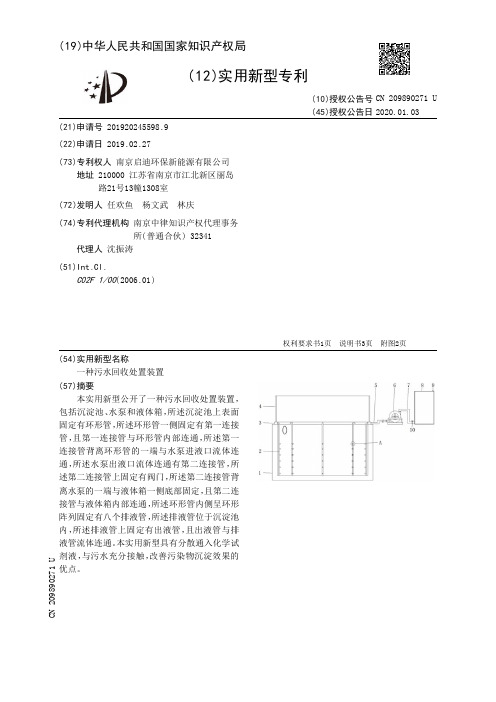

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920245598.9(22)申请日 2019.02.27(73)专利权人 南京启迪环保新能源有限公司地址 210000 江苏省南京市江北新区丽岛路21号13幢1308室(72)发明人 任欢鱼 杨文武 林庆 (74)专利代理机构 南京中律知识产权代理事务所(普通合伙) 32341代理人 沈振涛(51)Int.Cl.C02F 1/00(2006.01)(54)实用新型名称一种污水回收处置装置(57)摘要本实用新型公开了一种污水回收处置装置，包括沉淀池、水泵和液体箱，所述沉淀池上表面固定有环形管，所述环形管一侧固定有第一连接管，且第一连接管与环形管内部连通，所述第一连接管背离环形管的一端与水泵进液口流体连通，所述水泵出液口流体连通有第二连接管，所述第二连接管上固定有阀门，所述第二连接管背离水泵的一端与液体箱一侧底部固定，且第二连接管与液体箱内部连通，所述环形管内侧呈环形阵列固定有八个排液管，所述排液管位于沉淀池内，所述排液管上固定有出液管，且出液管与排液管流体连通。
本实用新型具有分散通入化学试剂液，与污水充分接触，改善污染物沉淀效果的优点。
权利要求书1页 说明书3页 附图2页CN 209890271 U 2020.01.03C N 209890271U权 利 要 求 书1/1页CN 209890271 U1.一种污水回收处置装置，包括沉淀池(1)、水泵(6)和液体箱(8)，其特征在于：所述沉淀池(1)上表面固定有环形管(3)，所述环形管(3)一侧固定有第一连接管(5)，且第一连接管(5)与环形管(3)内部连通，所述第一连接管(5)背离环形管(3)的一端与水泵(6)进液口流体连通，所述水泵(6)出液口流体连通有第二连接管(7)，所述第二连接管(7)上固定有阀门(10)，所述第二连接管(7)背离水泵(6)的一端与液体箱(8)一侧底部固定，且第二连接管(7)与液体箱(8)内部连通，所述环形管(3)内侧呈环形阵列固定有八个排液管(2)，所述排液管(2)位于沉淀池(1)内，所述排液管(2)上固定有出液管(11)，且出液管(11)与排液管(2)流体连通。
【CN209940766U】一种含工业油脂污水处理装置【专利】

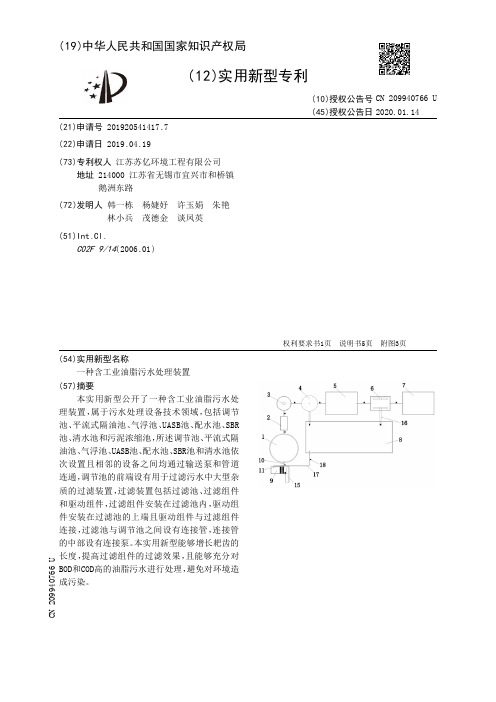

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541417.7(22)申请日 2019.04.19(73)专利权人 江苏苏亿环境工程有限公司地址 214000 江苏省无锡市宜兴市和桥镇鹅洲东路(72)发明人 韩一栋 杨婕妤 许玉娟 朱艳 林小兵 茂德金 谈凤英 (51)Int.Cl.C02F 9/14(2006.01)(54)实用新型名称一种含工业油脂污水处理装置(57)摘要本实用新型公开了一种含工业油脂污水处理装置，属于污水处理设备技术领域，包括调节池、平流式隔油池、气浮池、UASB池、配水池、SBR 池、清水池和污泥浓缩池，所述调节池、平流式隔油池、气浮池、UASB池、配水池、SBR池和清水池依次设置且相邻的设备之间均通过输送泵和管道连通，调节池的前端设有用于过滤污水中大型杂质的过滤装置，过滤装置包括过滤池、过滤组件和驱动组件，过滤组件安装在过滤池内，驱动组件安装在过滤池的上端且驱动组件与过滤组件连接，过滤池与调节池之间设有连接管，连接管的中部设有连接泵。
本实用新型能够增长耙齿的长度，提高过滤组件的过滤效果，且能够充分对BOD和COD高的油脂污水进行处理，避免对环境造成污染。
权利要求书1页 说明书5页 附图3页CN 209940766 U 2020.01.14C N 209940766U权 利 要 求 书1/1页CN 209940766 U1.一种含工业油脂污水处理装置，包括调节池(1)、平流式隔油池(2)、气浮池(3)、UASB 池(4)、配水池(5)、SBR池(6)、清水池(7)和污泥浓缩池(8)，其特征在于：所述调节池(1)、平流式隔油池(2)、气浮池(3)、UASB池(4)、配水池(5)、SBR池(6)和清水池(7)依次设置且相邻的设备之间均通过输送泵和管道连通，所述调节池(1)的前端设有用于过滤污水中大型杂质的过滤装置(9)，所述过滤装置(9)包括过滤池(9a)、过滤组件(9b)和驱动组件(9c)，所述过滤组件(9b)安装在过滤池(9a)内，所述驱动组件(9c)安装在过滤池(9a)的上端且驱动组件(9c)与过滤组件(9b)连接，所述过滤池(9a)与调节池(1)之间设有连接管(10)，所述连接管(10)的中部设有连接泵(11)。
