基于CATIA的逆向工程的曲面重建
逆向工程技术
逆向工程关键技术及应用实例介绍了逆向工程技术的定义及其工作流程，整个流程分为数据采集、数据处理和曲面重构三个部分。
根据理论学习和自身实践经验对逆向工程的关键技术做了一些探讨。
并以摩托车装饰板模型的曲面重建为例，用激光扫描仪获取三维点云数据，在CATIA中对点云进行数据处理，实现曲面重构，说明了逆向工程的整个设计应用流程。
1 引言逆向工程技术是一门新兴的技术，它是在获得实物模型信息的基础上，通过一些软件如CATIA, Surfacer, Pro/E等，在消化、吸收实物原型的前提下，对实物模型进行修改和再设计，从而创造新产品。
因此它是一项开拓性、实用性和综合性很强的技术，目前已经得到了广泛的应用，如飞机、汽车等行业。
逆向工程一般包括以下几个阶段:数据采集、数据处理、曲面重构。
其一般流程如图1所示。
其中数据采集是前提，数据处理和曲面重构是逆向工程的关键，曲面重构尤为重要。
图1基于实物模型重建的逆向工程技术流程图2 数据采集数据采集又称模型数字化，即指通过坐标测量机(Coordinate Measuring Machine，简称CMM)或激光扫描仪等测量装置获取实物表面特征点三维坐标值的过程。
数据采集是逆向工程的第一环节，也是非常重要的一个环节，数据采集的质量和效率直接影响着后期的模型重建的进程，关系着整个逆向工程的成败。
数据采集的流程如图2所示。
图2 数据采集流程图随着科学技术的不断进步，数据采集出现了多种方法，如图3所示。
3 数据处理三维测量系统可采集到复杂曲面上大量密集的原始测量数据，这些数据是物体表面各点坐标，这些数据之间通常没有相应的显式拓扑关系，其中还包含大量无用的数据，同时由于环境的影响如噪声、振动等会出现一些误差数据，因此在进行曲面重构前必须进行数据处理。
图3 数据采集方法分类数据处理一般包括以下几个方面:数据重定位、噪声去除、数据精简、数据插补、数据分割。
有时由于被测对象无法一次测全数据，可能需要分几次测量，每次测量都是在不同的坐标系下进行。
逆向工程中使用CATIA软件快速构建高质量曲面
逆向工程中使用CATIA软件快速构建高质量曲面

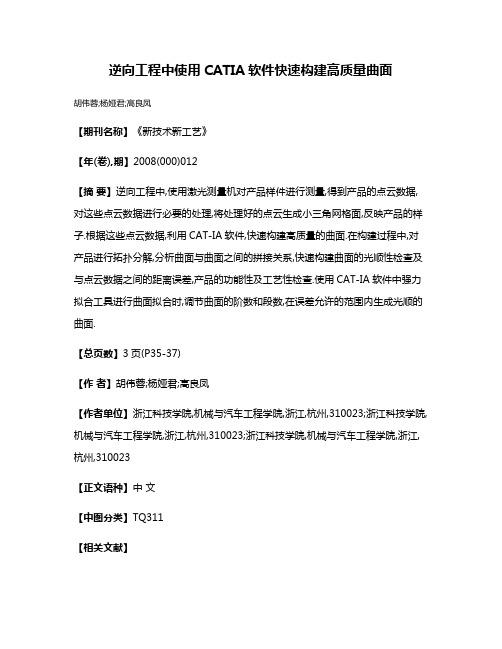

胡伟蓉;杨娅君;高良凤
【期刊名称】《新技术新工艺》
【年(卷),期】2008(000)012
【摘要】逆向工程中,使用激光测量机对产品样件进行测量,得到产品的点云数据,对这些点云数据进行必要的处理,将处理好的点云生成小三角网格面,反映产品的样子.根据这些点云数据,利用CAT-IA软件,快速构建高质量的曲面.在构建过程中,对产品进行拓扑分解,分析曲面与曲面之间的拼接关系,快速构建曲面的光顺性检查及与点云数据之间的距离误差,产品的功能性及工艺性检查.使用CAT-IA软件中强力拟合工具进行曲面拟合时,调节曲面的阶数和段数,在误差允许的范围内生成光顺的曲面.
【总页数】3页(P35-37)
【作者】胡伟蓉;杨娅君;高良凤
【作者单位】浙江科技学院,机械与汽车工程学院,浙江,杭州,310023;浙江科技学院,机械与汽车工程学院,浙江,杭州,310023;浙江科技学院,机械与汽车工程学院,浙江,杭州,310023
【正文语种】中文
【中图分类】TQ311
【相关文献】
1.逆向工程曲面构建与快速成型 [J], 邹金兰;赵学智
2.应用Geomagic Fashion快速构建高质量曲面 [J], 谢韶旺; 徐岩; 任正义
3.Geomagic Fashion在逆向工程快速曲面造型中的应用 [J], 谢韶旺; 徐岩; 任正义
4.基于逆向工程的汽车复杂曲面结构件快速建模 [J], 赵楠
5.基于逆向工程的汽车复杂曲面结构件快速建模 [J], 赵楠
因版权原因，仅展示原文概要，查看原文内容请购买。
基于CATIA的汽车三视图逆向三维建模
机电技术
ห้องสมุดไป่ตู้８３
基于ＣＡＴＩＡ的汽车三视图逆向三维建模★
梁辉泉钟勇
（福建工程学院，福建福州３５０１０８） 摘要：文章基于ＣＡＴＩＡ自由曲面反求技术，对车身曲面设计进行了研究。通过对宝马三视图的数据采集和处理、 曲面的构建以及曲面分析，进行车身曲面的数字化建模，反求出汽车曲面的三维数字模型。解决了通过三视图实现快速 逆向工程实体三维数字建模问题。 关键词：ＣＡＴＩＡ：自由曲面：逆向工程；三维数字建模 中图分类号：ＴＰ３９１．４文献标识码：Ａ文章编号：１６７２－－４８０１（２０１２）０１．０８３．０３
３Ｄ
ｃｌｌｌ％－ｇ先在俯视图Ｆ采集曲线数据，如图２所
示。再转入右视图Ｆ采集曲线数据。数据采集期
间，罗盘应保持在对应平面上，转＾新的枧旧时 可按Ｆ５切换罗盘平ｍ】。通过多视目的拟台曲线． ｛！Ｉ｝证曲线的准确性。
蚓４∞面构建
最后通过结台、修复、分割、修剪，创建边 界曲面、倒圆角等撵作，将并曲面片光滑拼接或 缝合成整体的复合曲面模型。展终曲Ⅲ构建如图５
Ｓｈａｐｅ
比实体尺寸相应调整三视图的尺寸。具体视角调 整及图片导入设置如下：先把视图模式调整为带 材料着色模式，然后把视图调整为右视图，接着 导入图片。最后通过右键单击尺寸箭头，调整相 对位置的数值，使导入的三视图尺寸数据符合实 体尺寸。 依此方法将三视图都导入，并设置尺寸完成 后，最终效果如图１所示。导入的三视图越精确， 则后期的曲线采集的数据相应也更精确。当导入
在ＣＡＤ／ＣＡＭ领域中，逆向工程（Ｒｅｖｅｒｓｅ Ｅｎｇｉｎｅｅｒｉｎｇ），即通过各种测量手段和三维几何建 模的方法，把原有的实体转化成数字化三维模型。 根据采用的测量技术和手段及处理对象不同，可 分为二类：一是以研究整个形体为主，另一是以 研究复杂曲面为主ｌｌ】。本文主要研究基于ＣＡＴＩＡ 软件，对宝马三视图曲线数据的采集，建立曲面， 三维建模和最后曲面分析的方法。
catia曲面快速重建PPT课件
Define the analysis type
Real-time display of curvature value at cursor position
Iso-curvature display
10
创建曲线
修整 scans 创建 3D 曲线 修剪不相交曲线 清理轮廓
11
修整 scans (1/2)
通过修整 scan创建曲线
定义精度
Define the order of each curve’s span
Define the maximum number of spans for each curve Define a smoothing factor if necessary
Remove a splitting point
13
Creating a 3D curve (1/3)
Define creation option: Constraint point to snap it on the digit
Remove a point
Add a point
Select points on the cloud
6
ቤተ መጻሕፍቲ ባይዱ
创建Scans－使用曲率分析(2/3)
Define a filtering value
Filtering value set to 0
Filtering value set to 500
7
创建Scans－使用曲率分析(3/3)
Creation of isocurvature scans
CATIA逆向工程
如何打开DSE模块？ ？
操作步骤: 1)Start 2)Shape 3)Digitized Shape Editor
我们也可以在“工作 台”工具条里面选择 DSE的快捷图标
标题栏 菜单栏
罗盘 Part特征树 处理 曲线 用的 处理点 云用的 点云 处理 三角 块用 的
逆向工具列
插入选项(Insert)
4-1-2.过滤点资料
有时点资料太密集,或者点资料疏密不均,此功能 可将点资料过滤,可用于移除或隐藏过多的点以加快 显示的速度,也可以让点资料均匀。 操作方法 1)点选 过滤器
范例
2)选择点资料,如图1 2)选择点资料, 图1 3)选择过滤型式,如图2 对话框说明: 过滤型式(Filter type) Filtering by sphere:以一个球体的半径作为过滤的范围。 Adaptative filtering:设定一个区域性的弦高为过滤半径。 輸出(Output) 移除或隐藏选取盒:点选则刪除过滤的点资料。 图1 图2
这个模块主要 用于导入点资 料以及对点资 料做适当的处 理。不用于生 成曲面。
这三个模块提供生成平 面曲面的各种技术支持， 其中QSR和创成式外形 设计为主要使用模块。
平面和圆柱面用这个 曲面用这个
这个模块 也可以激 活你想要 的那部分 点云哟
快速成形平面用这个哟
Digitized Shape Editor (点群造型编辑 点群造型编辑) 点群造型编辑
图2 图1
方法三:使用罗盘
1)点选 2)选取点群,如下图 3)选取对话框 4)选取拖拉罗盘即可改变切面方向
方法四:使用曲线限制
操作方法:
1点选 2)选取点群,如图1 3)按对话框 ,此时Limitation会开起,如图2
CATIA V5逆向工程

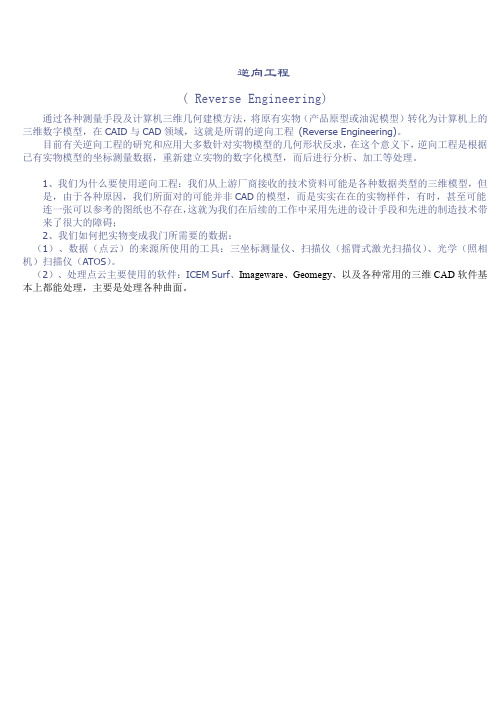

逆向工程
( Reverse Engineering)
通过各种测量手段及计算机三维几何建模方法，将原有实物（产品原型或油泥模型）转化为计算机上的三维数字模型，在CAID与CAD领域，这就是所谓的逆向工程(Reverse Engineering)。
目前有关逆向工程的研究和应用大多数针对实物模型的几何形状反求，在这个意义下，逆向工程是根据已有实物模型的坐标测量数据，重新建立实物的数字化模型，而后进行分析、加工等处理。
1、我们为什么要使用逆向工程：我们从上游厂商接收的技术资料可能是各种数据类型的三维模型，但
是，由于各种原因，我们所面对的可能并非CAD的模型，而是实实在在的实物样件，有时，甚至可能连一张可以参考的图纸也不存在，这就为我们在后续的工作中采用先进的设计手段和先进的制造技术带来了很大的障碍；
2、我们如何把实物变成我门所需要的数据：
（1）、数据（点云）的来源所使用的工具：三坐标测量仪、扫描仪（摇臂式激光扫描仪）、光学（照相机）扫描仪（ATOS）。
（2）、处理点云主要使用的软件：ICEM Surf、Imageware、Geomegy、以及各种常用的三维CAD软件基本上都能处理，主要是处理各种曲面。
逆向建模的流程
逆向建模的流程
逆向建模是一种从实物对象或现有产品中获取三维模型数据的过程，其基本流程如下：
1. 数据采集：通过三维扫描设备（如激光扫描仪、CT扫描仪等）获取实物表面的大量点云数据。
2. 点云处理：对采集的点云数据进行预处理，包括噪声去除、空洞填充、配准、分割等，确保数据质量。
3. 曲面重构：运用逆向工程软件（如CATIA、Geomagic等），基于处理过的点云数据构建曲面模型，进行曲线拟合和平滑处理。
4. 模型编辑与优化：对重建的三维模型进行精细化编辑，包括特征识别、尺寸修正、细节添加等，使之符合设计要求。
5. 检验与验证：对逆向所得模型进行几何尺寸、公差分析及功能验证，确保模型精度及实用性。
简言之，逆向建模是从实物扫描到数字化模型重建，再到模型优化与验证的全套技术流程。
基于CATIA V5飞机零件的逆向设计
基于CATIA V5飞机零件的逆向设计逆向工程就是根据已经存在的产品模型，反向推出它的CAD模型的过程。
本文对由于各种原因没有CAD模型的实体零件或使用年限长、磨损严重的大型工装进行扫描，对得出的数据进行CATIA处理，最终得出CAD模型的过程进行研究，并且對所得零件进行一定的精度分析。
标签：逆向工程;点云;CAD模型一、前言当前，国内航空企业主要是通过先设计飞机三维模型形成工程数据，之后在工程数据的基础上按照工艺要求，添加工艺信息后通过数控加工成零件。
但是由于我国航空企业由“引进—仿制—设计”模式发展过来，其中很多飞机零件只有图纸或工装，没有CAD模型，导致该类飞机零件的加工受到很多的约束。
随着数字化技术的发展，这种情况促进了逆向工程技术在航空企业的应用。
通过逆向工程设计模型的主要步骤是采用三维扫描系统获取实物模型的外部点云数据，经将噪声点等处理后将点云以igs、stl、iges等格式引入到CATIA软件中，然后采用CATIA软件在这些数据的基础上进行设计。
二、零件特点介绍需要逆向成型的零件多为形状复杂，难以一次成型，且只有图纸或工装，损坏后难以加工的零件。
下面的零件是较为典型的需要逆向建模的零件，由于长时间的使用，该零件的模胎已经损坏，该零件底面为双曲面，上面具有两个凸台，形状复杂，难以一次成型。
具体零件如图1所示。
三、零件逆向设计过程3.1 数据采集数据采集是逆向工程的第一步，也是最重要的一步，通过扫描得到实体模型的相关数据。
扫描图1中的零件时我们可采用手持式自定位三维扫描仪，这种扫描仪精度高，扫描速度快。
在实际扫描过程中，我们应当要对零件轮廓、孔边缘等进行预先处理，以便在扫描过程中能够较好的显示出这些特征的边缘线。
还有在扫面过程中为保证点云的正确性，最好将零件的表面凹痕补修后再进行扫描。
3.2 点云处理3.2.1 噪声点的处理点云采集过程中由于扫描设备精度、操作者经验、被扫描件表面质量、环境等因素的影响，容易产生一些噪声点、测量误差点，这些点将影响重建CAD模型，应将其删除。
